Устройство и сельскохозяйственный агрегат для внесения в почву гранулированных химических материалов и их распределительный клапан

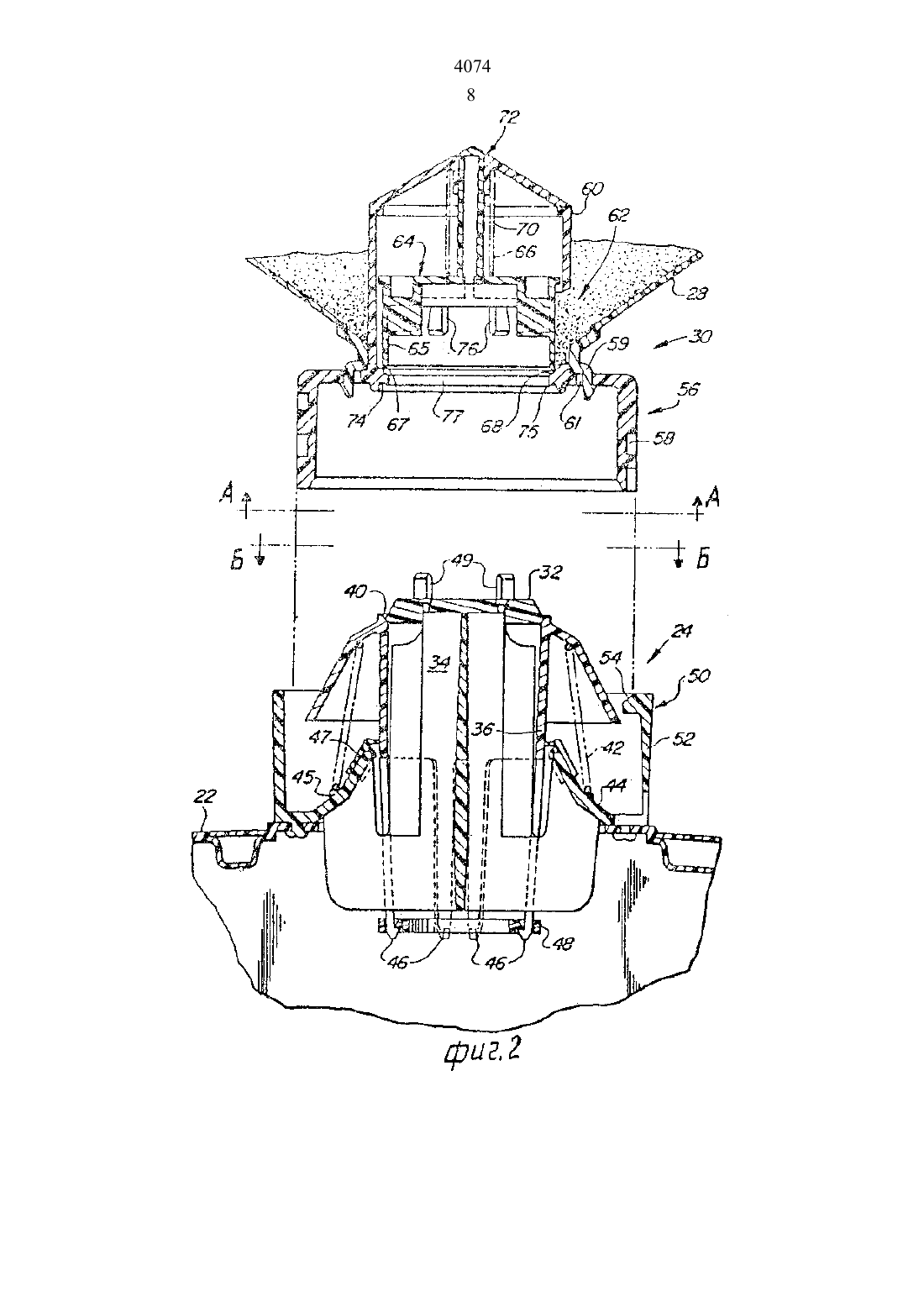

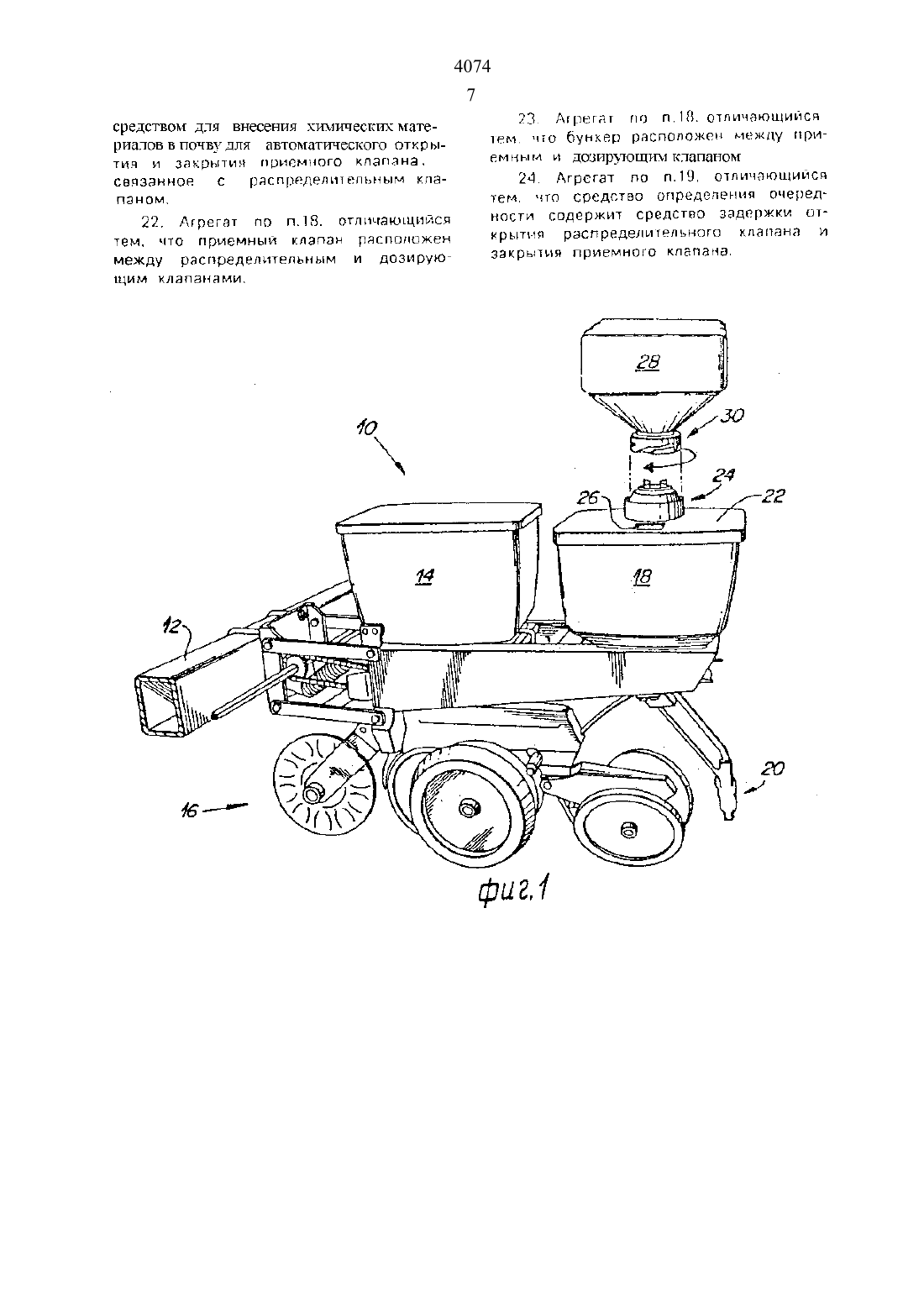

Изобретение относится к сельскому козяйству, а именно к устройствам для внесения гранулированных удобрений в почву.На фиг. 1 изображено устройство для ВНЕСЕНИЯ В ПОП-Ну ГОЭНуЛИВОВЭННЫХ ХИМИЧЕских материалов в аксонометрии на фиг. 2 поперечный разрез распределительного и приемного клапанов на фиг. 35 поперечные разрезы клапана в момент выполнения ПОСПВДОНЦТПЪНОСТЪ ОПВПЗЦИЙ ПО СОЭДИНЕ ншо и ошрыгиъо на фиг. 6 е вид снизу распределительного клапана, разрез А-А На фиг, 2 на фиг. 7 - вид в плоскости круглых кулачтовьлк канавок на Фиг. 8 вттд СВЕРХУ распределительного клапана, разрез Беб на фиг. 2 на фиг. 9 разобранный вид приемного клапана на фиг. 10 и разобранный вид распределительного клапана.Устройство для внесения в почву грануПИПОВЭННЫХ ХИМИЧЕСКИХ МЭТЕЭИЭЛОВ СОДВР жит одиночный высевающий аппарат 10 сет-тян, установленный на раме 12 для навешивания рабочих органов, Этот высевающий аппарат снабжен банкой высевающего аппарата 14, непосредственно соединенной с дозатором семян (на фиг. не показан),который направляет семена в вьтсевающий блок 16. Этот высевающий блок образует борозду, в которую высеваются семена. после чего высевающий блок закрывает борозду.Высевающий аппарат также снабжен бункером для хранения гранулированного химического материала 18. в котором смонтирован дозатор гранулированного химического материала (на фиг. не показан) для распределения и подачи гранулированного химического материала в сошник 20 для внесения в почву химического вещества. На крышке 22 бункера для хранения химического материала установлен приемный клапан 24. Кроме того в этой же крышке образовано окно 26 для контроля содержания бункера.Как правило, в бункер хранения химического материала загружаются Пестициды(например, инсектициды, гербициды и фунгициды), которые могут использоваться в виде гранул. Гранулированный материал обычно состоит из пестицидов и наполнителя, в качестве которого могут выступать а сорбирующие почвы, например, глины б несорбирующие почвы, например. песок и известняк в) смольные частицы или гранулы, например, частицы из поливтднилхлорида.Чтобы загрузить химические вещества в бункер, необходимо прежде всего соединить распределительный клапан 30, который является составным элементом упаковки с гранулированными химикатами28, с приемным клапаном. РаспределительНЫЙ КЛЗПЭН СОЗДИНЯЕТСЯ С приемным КЛЭПЗ ном в результате простого ввинчивания по часовойстрелке распределительного клапана в приемный клапан. Хотя настоящее изобретение предусматривает соединение УПЭКОВКИ С ХИМИКЗТЗМИ С ЙУНКЕЭОМ, однако. упаковка С ХИМИКЭТЭМН Р-ЪОЖЗТ также НЭПОС редственно соединяться с приемным клала ном. который располагается сразу же наддозатором для химикатов. При такой конфигурации упаковка с химикатами сама будет выполнять функцию бункера для хранения химикатов сеялки. За счет установки приемного клапана непосредственно на крышке бункера предлагаемая закрытая система обработки химикатов значительно облегчает процесс ее установки на существующих сеялкак.Предлагаемую закрытую систему обработки гранулированных химикатов можно также использовать для загрузки семян в сеялку. Химикаты можно будет непосредственно вносить а семена. В последнем случае с помощью предлагаемой закрытой систет мы обработки гранулированных химикатов семена можно будет загружать в банку высевающего аппарата. В данном случае дозатор семян будет выполнять функцию дозирующего клапана, а-высввающий блок- функцию средства для внесения удобре-На фиг. 245 показана внутренняя конструкция приемного клапана и распределительного клапана. Приемный клапан соединяется с крышкой 22 самой сеялки,Приемный клапан содержит стационарный диск 32 клапана, который крепится к колонке 34. Сама колонка содержит крестообразный элемент, который определяет контуры четырех проходов, через которые гранулированный химический материал может попадать в бункер. Приемный клапан содержит также скользящую втулку 36,снабженную конусообразным отражателем 38. Скользящая втулка снабжена седлом клапана подвижной частью) 40, которое взаимодействует со стационарным диском 32 с целью закрытия приемного клапана,Между конусообразной частью 44 и нижней стороной отражателя 38 устанавливается смещающая пружина 42, которая и обеспеЧИВЭЕТ НЕПОСРЕДСТВЕННОЕ КОНТаКТИрОвгНие седла клапана со стационарным диском,Смещающая пружина опирается на опорные площадки 45, образованные на конусообразной частиьмежду скользящей втулкой 36 и конусообразной частью 44 устанавливается пыленепроницаемое уплотнение 47. Это пыленепроницаемое уплотнение нако дится в стирающем контакте со скользящей втулкой. чтобы исключить вероятность проСЗЧИВННИП ПЫЛИ И гранул ХИМИЧЕСКОГО МЗТЕ риала из бункера. Скользящая втулка имеет опоры 46. которые вьтходлт за пределы крестообразных элементов колонки и соединяются с помоьцьъо кольца 48. Верхняя часть стационарного диска снабжена удлиняюЩИМИСЯ В ВЕДТИКЗПЬНОМ НЗППЭВЛЕНИИ ВЫ ступами 49, Приватный клапан 24 также снабжен внешним колпачком первой частью) 50 с прямыми стенками 52, которые снабжены простирающимся внутрь выступами 54. ЭТОТ ВНЕШНИЙ КОЛПЗЧОК ИСПОЛЬЗУЕТСЯ ДЛЯ соединения распределительного клапана с приемным клапаном. Внешний колпачок телескопическим образом принимает в себя внутренний колпачок (поворотное средство) 56 распределительного клапана. Внутренний колпачок распределительного клапана снабжен кулачковыми канавками 58 (фиг. 7),которые входят в рабочее зацепление с выступами 54 для последующего перемещения распределительного клапана вниз по направлению к приемному клапану.Распределительный клапан 30 крепится к распределительному соплу упаковки с химикатами 28 с помощью соединительных элементов 59. которые входят в рабочее зацепление с пазами 61. образованными на распределительном клапане. Распределительный клапан образует распределительный блок для упаковки химикатов. Распределительный клапан имеет корпус 60 с проходом 62. Внутри упомянутого корпуса располагается элемент скользящего клапана 64, снабженный трубчатым стаканом 65. Клапанный элемент 64 смещается вниз под воздействием пружины 66. чтобы обеспечить контактированйе кромки 6 стакана 65 с первым седлом 68 клапана. Седло 68 клапана скошено внутрь. чтобы образовать уплотняющую поверхность для скошенной наружу кромки 67. Было установлено. что является желательным. чтобы кромка 67 была выполнена острой кромкой. чтобы онамогла разрезать захваченные гранулы в тотМОМЕНТ. КОГДЭ КЛЭПЗНЫ ВПЗЩЭЮТСЯ И ПрОХО.дят через нейтральную позицию кулачковой канавки На верхней части клапанного злемвнта установлена направляющая стойка 70. которая взаимодействует с направляющим отверстием 72. выполненным в корпусе 60 для обеспечения правильного вертикал ьного движения скользящего клапанного элемента. Корпус 60 образует воздушный карман над клапанным элементом 64. чтобы гранулированные химикаты не уплотнялисъи не сжимались над элементами 64 и тем самым препятствовали его открытию.На фиг. 3 видно, что после первоначального Соединения распределигеттьттого клапана с приемным клапаном седло подвижная часть 40 приемного клапана ВХОДИТ В ЗЭЦВППЕНИВ С ВТОПЫМ СЕДЛОМ КЛЗпана 74. расположенным ниже первого седла клапана 68 распределительного клапана. После зацепления седлом 40 приемного клапана второго седла клапанасредства зацепления 74 оно образует закрытый канал для гранулированного химического материЭЛЭ, ПООХОДЯЩВГО ИЗ рЗСПДЕДЕЕ 1 ИГВЛЬНПГО клапана в пръчемный клапан. Второе седло клапана 74 снабжено перекрывающим фланцем 75. который перекрывает гнездо 40 ПОИЕМНОГО КЛЭПЭНЗ, ЧТО 5 Ы ИСКЛЮЧИТЬ 8800 ятность чрезмерного скапливания гранулированного химического материала на поверхности раздела клапана.Распределительный клапан 30 снабжен простирающимися вниз блокирующими выступами 76, которые взаимодействуют с простирающимися вверх выступами 49 приемного клапана 24 с целью образования блокирующего средства для предотвращения возможного вращения клапанного злемента 64. Кроме того в данном случае образуется стирающее действие между клапанным элементом 64 и первымседлом 68 распределительного клапана. когда распределителъньтй клапан 30 удаляется от приемного клапана 24.При снятии упаковки с химикатами с сеялки распределительный клапан 30 вращается против часовой стрелки относительно приемного клапана 24. взаимодействующие выступы 49 и 76 блокируют клапанный элемент 64 относительно стационарного диска 32 и вызывают тем самым относительное вращение между первым седлом 68 распределительного клапана и клапанным элементом 64. стирающее действие облегчает процесс закрыттая распределительного клапана 30 в результате удаления захваченных гранул химического материала из пространства между клапанным элементом 64 и седлом клапана 68. Стационарный диск 32 смахивает гранулы химического материала с кольцеобразной кромки 77 распределительного клапана и седла клапана 40 приемного клапана после его установки в закрытую позицию.На фиг. 7 показана кулачковая канавка 58 распределительного клапана 30. Эта кулачковая канавка имеет три различные части часть введения 80, нейтральная-часть 82 и открывающая часть (наклонный задний участок 84. Частв введения 80 представляетСОбОЙ секидигсд где происходит введение ВЫступов в канавку. На всем протяжении части ветвления кулачкоаой последовательности выстугп 54 входит в часть введения 80 (фиг,З). Наклонная плоскость 81 части введения 80 обеспечивает опускание распределительного клапана 30 и его установку напротив приемного клапана 24. Это движение вниз обеспечивает первоначальное открытие приемного клапана 24 и соединение седла клапана гЗО со вторым седлом 74 распределительного клапана (фиг. 4). Нейтральная часть (горизонтальный промеэкуточэтый участок 82 кулачковой канавки представлена по существу горизонтальной поверхностью. Нейтральная часть сохраняет показанную на фиг, 4 конфигурацию. т.е. ситуацию, когда приемный клапан находится в открытом положении, а распределительный клапан т в закрытом положении. На протяжении нейтральной части хулачковой канавки распределительный клапан поворачивается примерно на 69 от конца части введения 80 до начальной точки открывающейся части 84. Это образует определенную задержку вопвремени, в течение которого гранулированный химический материал имеет возможность пройти через клапанные элементы в течение выполнения операции удаления. Кроме того эта задержка во времени увеличивает длительность стирающего действия клапанного элемента 64 и стационарного диска 32. Открывающаяся часть 84 снабжена наклонной плоскостьго 85, которая еще больше стимулирует опускание распределительного клапана 30И ЕГО УСТЭНОВКУ НЗПЭОТИВ приемного клапа на 24.На всем протяжении открывающейся части кулачковой последовательности стационарный диск 32 будетконтактировать с нижней стороной клапанного элемента 64. что способствует отходу скользящей части 64 от первого седла 68 распределительного клапана. После этого находящийся в упаковке 28 для химикатов гранулированный материал свободно проходит-через проход 62 и попадает в каналы. образованные крестообразной заслонкой 34.В течение выполнения операции опорожнения содержимогодупаковки эта упаковка будет вращаться через открывающуюся часть 84. заставляя распределительный клапан 30 подниматься верх и отходить от приемного клапана 24. После достижения выступами приемного клапана нейтральной части кулачковых канавок клапана принимают конфигурацию. показанную на фиг. 4. Дальнейшее вращение распределительного клапана 30 относи 4тельно приемного клапана 24 (через нейтральную часть кулачковой последовательности) обуславливает возникновение стирающего действия между клапанным элементом 64 и первым седлом 68 распределительного клапана. После достижения выступами приемного клапана 24 части введения кулачковой канавки происходит закрытие приемного клапана 24. упаковкудля ХИМИКЭТОЭ МОЖНО СНИМЗТЬ.После раскрытия скольэяьцвй части 64 относительно седла клапана 68 стационарный диск 32 входит в трубчатый стакан 65. Поэтому всякий раз, когда через распределительный клапан проходит поток химического материала. стационарный диск 32 приподнимается над кромкой клапана 67.чтобы гранулированный химический мате- .риал мог свободно проходить через приемный клапан в этот аиомент распределительный клапан будет закрываться). Кроме того. сразу же после Закрытия распределительного клапана скользящая втулка 36 начинает подниматься. давая тем самым возможность находящемуся в закрытом канале гранулироаанному химическому материалу ВЫХОДИТЬ ИЗ НИЖНЕЙ ЧЕСТИ ВТУЛКИ И ПОПЕ дать в бункер. Это движение скользящей втулки вверх облегчает загрузку в бункер дополнительного количества гранулированного химического материала. находящегося в закрытом канале. в тех случаях. когда бункер полностью загружен и упаковка еще не отсоединена.Следует иметь в виду, что выступы 54 и канавка 58 могут располагаться в обратной конфигурации. другими словами, выступы 54 могут располагаться на внутреннем колпачке 56. а сама канавка может располагаться на внешнем колпачке 50.Приемный клапан 24 и распределительный клапан 30 устроены и располагаются таким образом. чтобы Приемный клапан всегда открывался первым и закрывался последним. Общая конструкция клапанов содержит средство определения последовательности выполнения операций,которое гарантирует, что гранулированный химический материал-не будет преждевременно проходить через распределительный клапан. т.е. раньше того момента. когда от КООЕТСЯ ПрИЕМНЫЙ КЛЗПЭН. ТОЧНО ТЗК ЖЕ Изакрытие первым распределительного клапана дает возможность захваченному междУ клапанами гранулированному химическому материалу свободно прохо ДИТЬ ЧЕРЕЗ приемный КЛЭПЭН В БУНКЕР ЕЩЕДО момента РЭЗЪЗДИНВНИЯ клапанов.В соответствии с настоящим изобретением мы имеем возможность удалять упаковку с химическим материалом с бункера в ТОТ МОМЕНТ. КОГДЗ она ЧВСТИЧНО содержит гранулированный химический материал. при этом благодаря срабатыванию распределительного клапана обеспечивается автоматическая герметизация этой упаковки.В случае практического использования настоящего изобретения пользователь должен прежде всего центрировать распределительный клапан упаковки с химическим веществом относительно приемного клапана средства для внесения удобрений и ядохимикатов. Затем пользователь соединяет распределительный клапан с приемным клапаном. С помощью предлагаемой системы операция соединения заключается во ВБЭЩЕНИИ- УПЗКОВКИ С ХИМИКЭТВМИ ОТНОСИ ТЭЛЬНО ПрИВМНОГО КПЗПЭНЭ, ОДННКО МОЖНО использовать и другие способы соединенияЭатем предлагаемая система будет автомаТИЧВСКИ ОТКРЫВЗТЬ ПРИВМНЫЙ КЛЗПВН И ВВС пределительный клапан. Открытие двух клапанов происходит в такой последовательности. чтобы первым автоматически открывался приемный клапан. В соответствии с изобретением открытие распределительНОГО КЛЗПЗНЭ ПОСЛЕ ОТКПЫТИЯ приемного клапана задерживается во времени на заданное движение соединения двух клапанов. В описанном выше вариантеУСТРОЙСТВО И СЕЛЬСКОХОЗЯЙСТВЕННЫЙ АГРЕГАТ ДЛЯ ТЗНЕСЕНИЯ В ПОЧВУ ГРАНУЛИРОВдННЫХ ХИМИЧЕСКИХ МАТЕРИАЛОВ И ИХ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН1. Устройство для внесения в почву гранулированных химических материалов. содержащее средство для внесения в почву химических материалов. дозирующий клапан. связанный со средством хчглических материалов, упаковку для химических материалов. связанную с дозирующим клапаном, отличающееся тем. что. с целью повышения надежности и безопасности в работе. оно содержит распределительный клапан. установленный на упаковке. приемный клапан. соединенный с дозирующим клапаном и с упаковкой через распределительный клапан.2. Устройство по п.1. отличающееся тем. что оно содержит средство определения очередности открытия и закрытия приемного клапана. связанноес распределительным клапаном.ИЗООВТВНИЛ ЗНДЭННОС ДВИЖЕНИЕ СОСДННВтельното клапана примерно на 69 через нейтральную часть кулачковой канавки. После полного опорожнения упаковки с химикатами и их загрузки в средство для внесения удобрений и ядохимикатов распределительный клапан отсоединяется от ППИВМНОГО КЛЭПЭНЭ. В ТЕЧЕНИЕ ВЫПОЛНЕНИЯ операции разъединения распределительный клапан и приемный клапан автоматически закрываются. Последовательность закрытия клапанов такова, что первым закрывается распределительный клапан. а приемный клапан закрывается последним. ЗЕЪКрЫТИЕ приемного КЛЗПЭНЭ ЗЭДЕОМСИЭЗВТ св во времени на заданное движение соединения. чтобы дать возможность транулированному химическому тиатериалу свободно пройти из пространства между клапанами через пръчемный клапан и попасть в бункер. В течение указанной задерЖКИ ВО времени КЛВПЭННЫВ СЕДЛЕ ПДИЕМНОГО клапана и распределительного клапана очищаются от остатков гранул.В описанном предпочтительном верианте изобретения клапана автоматически открываются после правильного их соединения друг с другом. Однако, после соединения клапанов друг с другом открыть клапаны можно также и вручную.3. Устройство по п.2. отличающееся Тем. что средство определения очередности открытия и закрытия приемногоКЛЭПЕЗНЭ СОДЗВЖИТ СОЗДСТВО ЗЭДВПЖКИ ЗЕТОМЭТИЧВСХОГО ДЗЗКРЫТИЯ ППИЗМНОГО КЛВПЭ На.4. Устройство для внесения в почву гранулированных химических материалов. содержащее средство для внесения в почву химических материалов. дозирующий клапан. связанный со средством для внесения в почву химических мате РИЗПОВ. упаковку для химических мате риалов. связанную с дозирующим клапаном. отличающееся тем. что оно Сддержит распределительный клапан. установленный на упаковке. приемный клапан. соединенный с дозирующим клапаном и с упаковкой через распределительный клапан. бункер. установленный между приемным и дозирующим клапанами.5. Устройство по ПА, отличающееся тем. что оно содержит средство определения очередности закрытия приемного
