Игровой конструктор

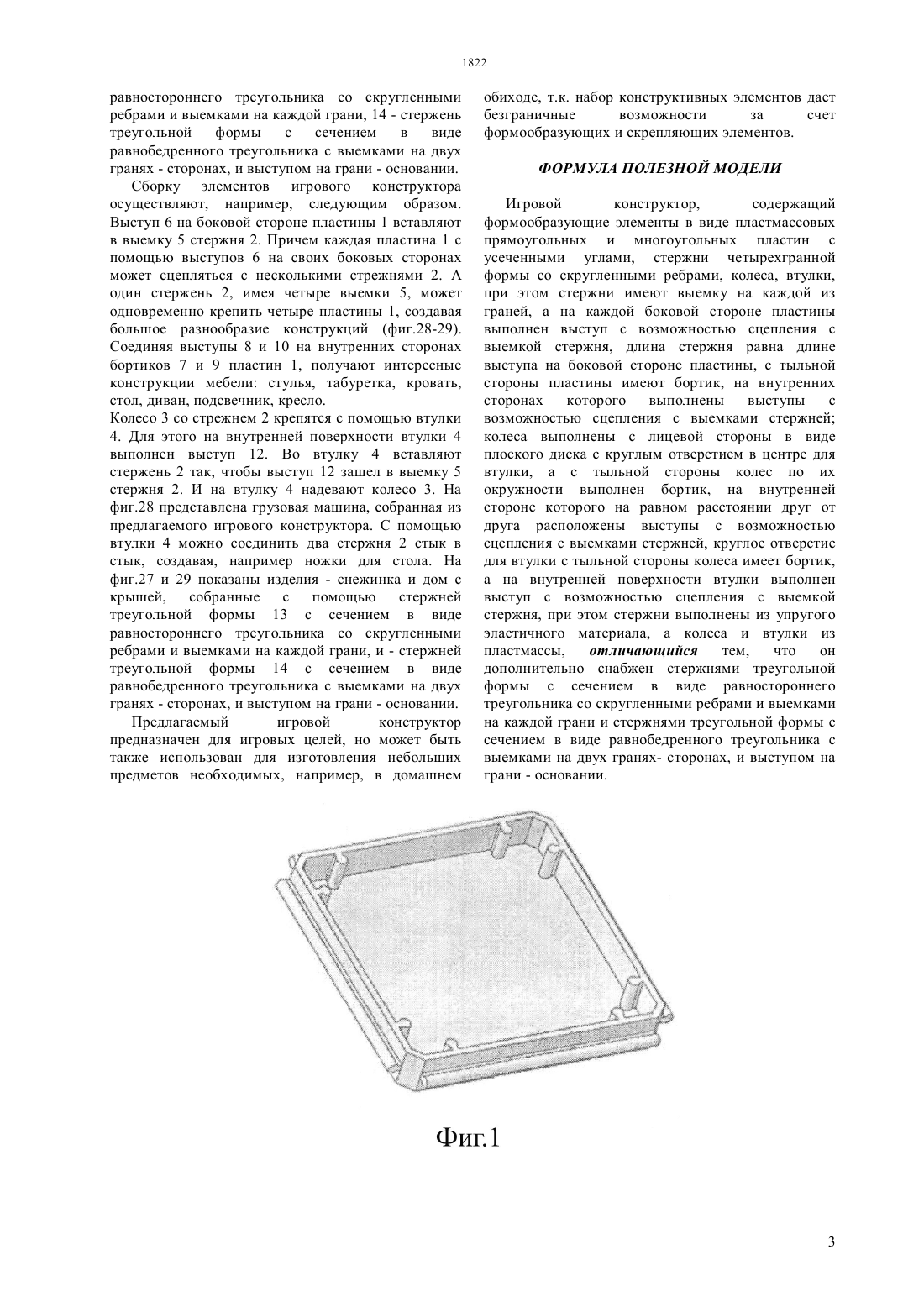

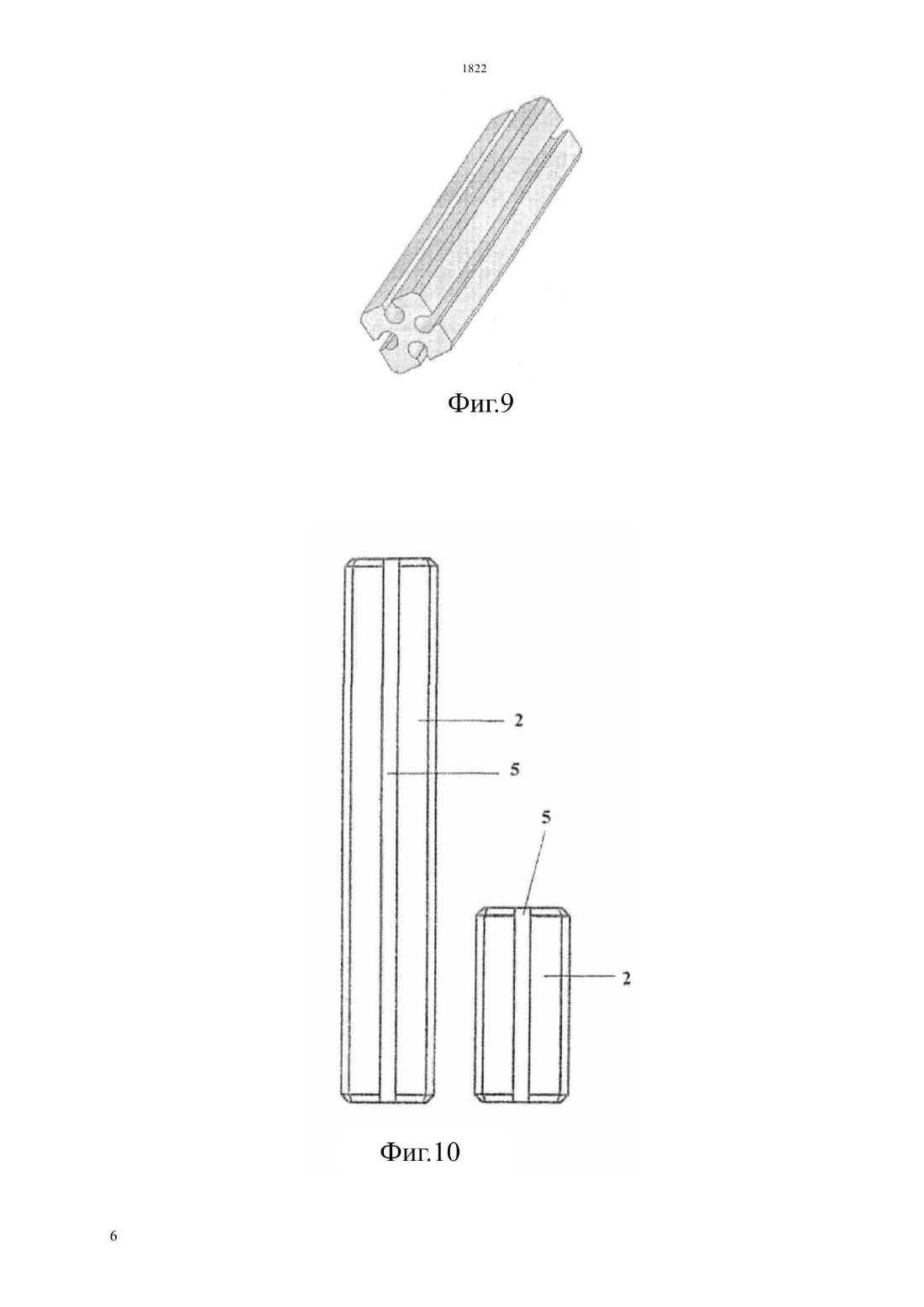

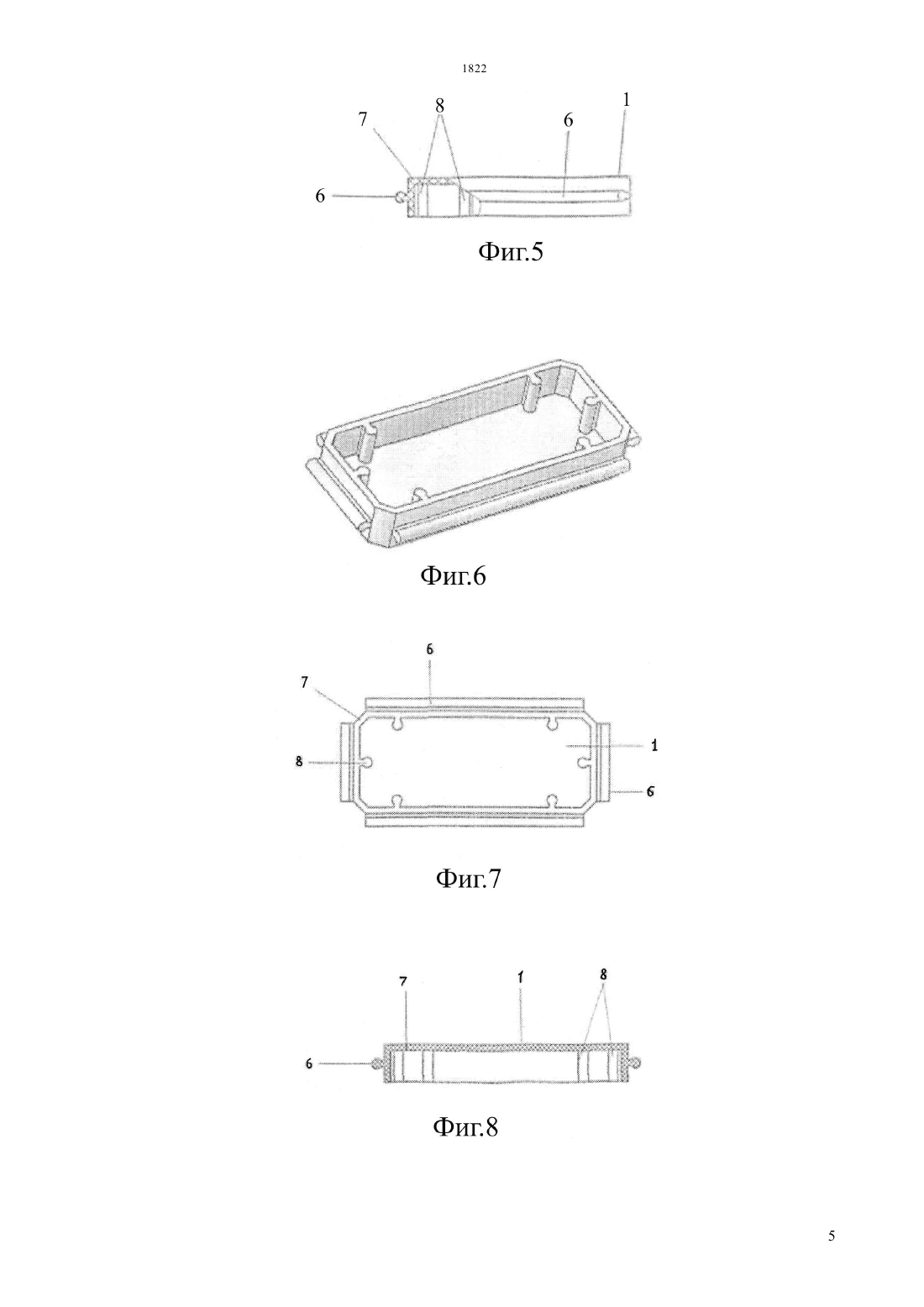

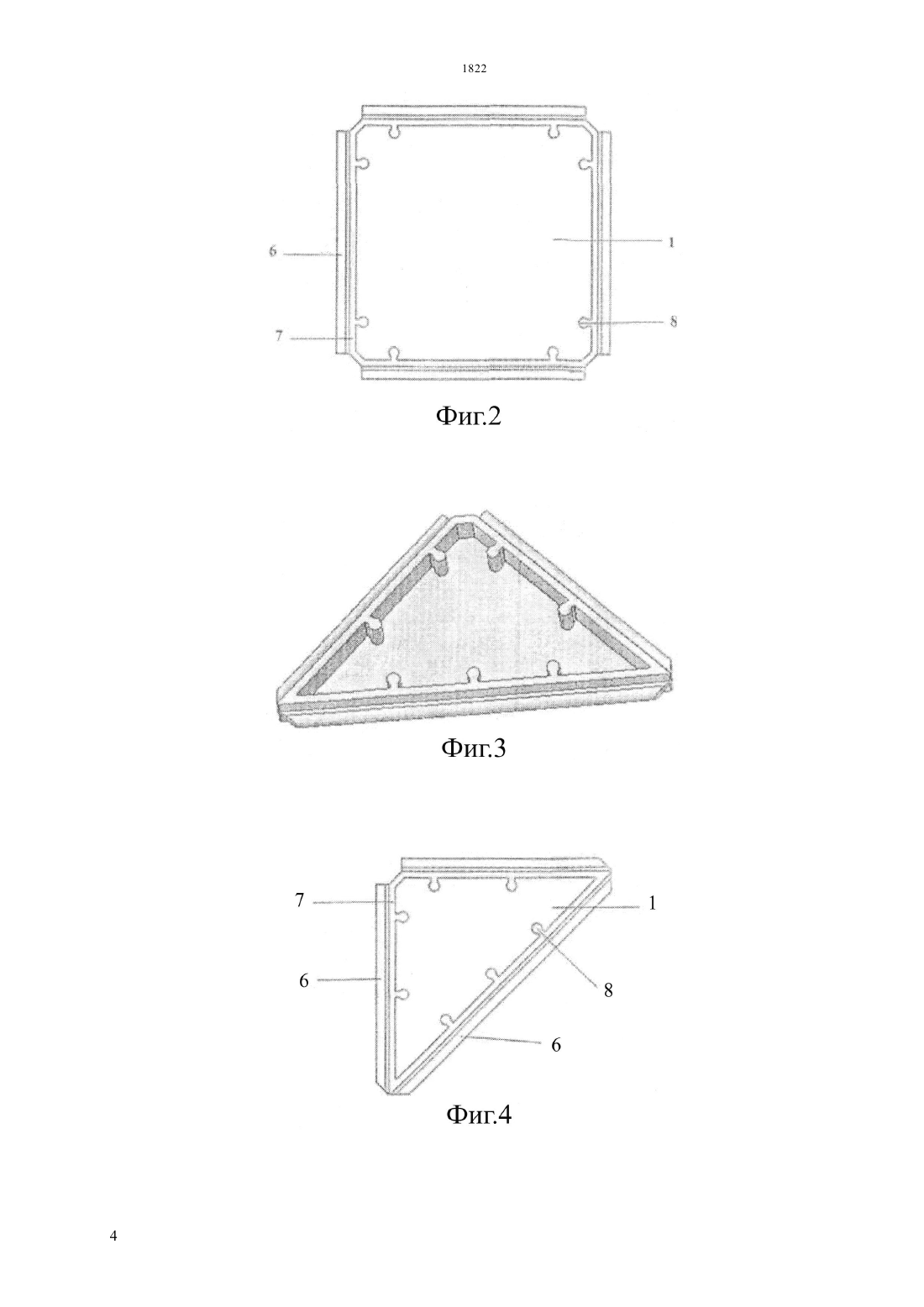

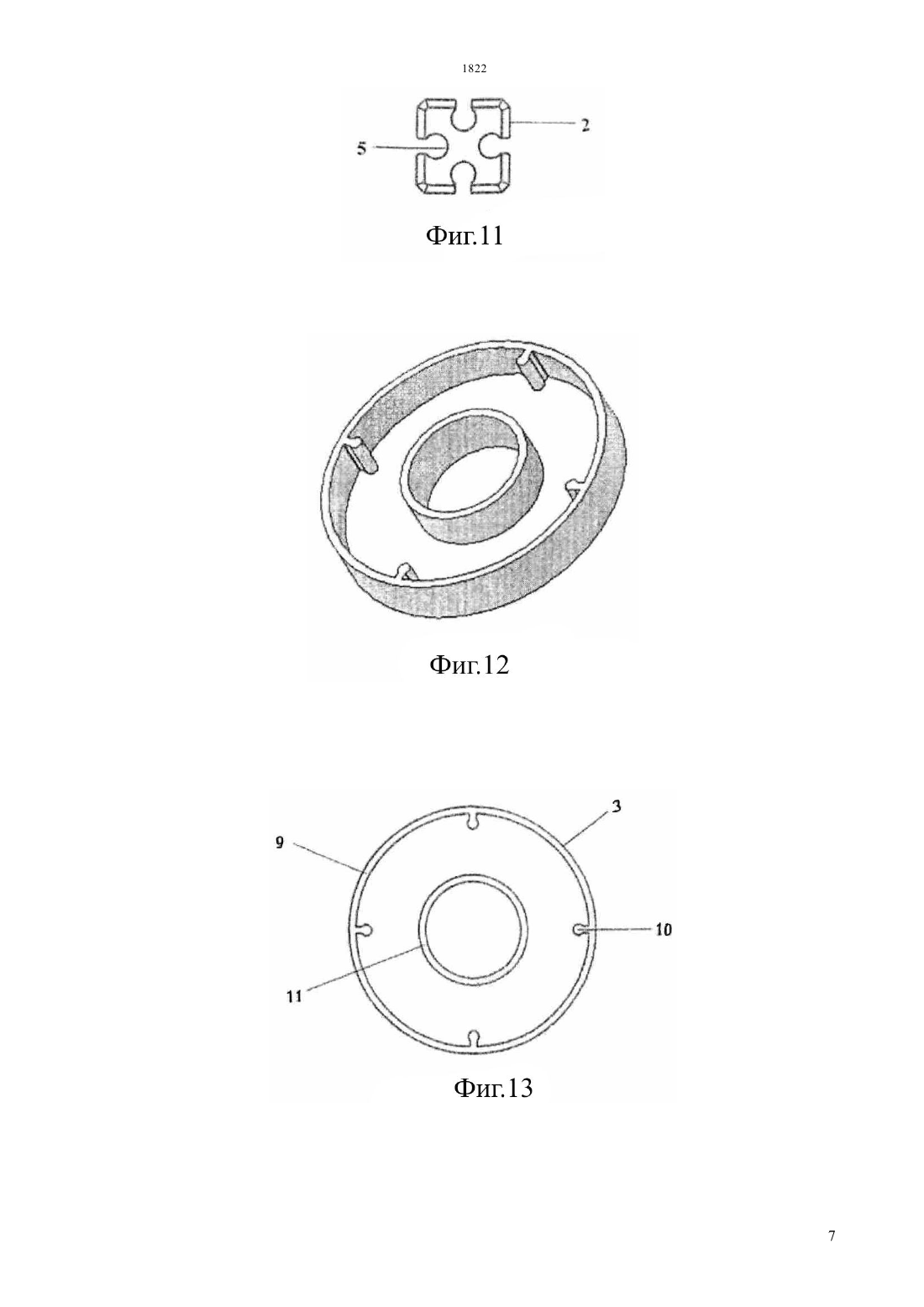

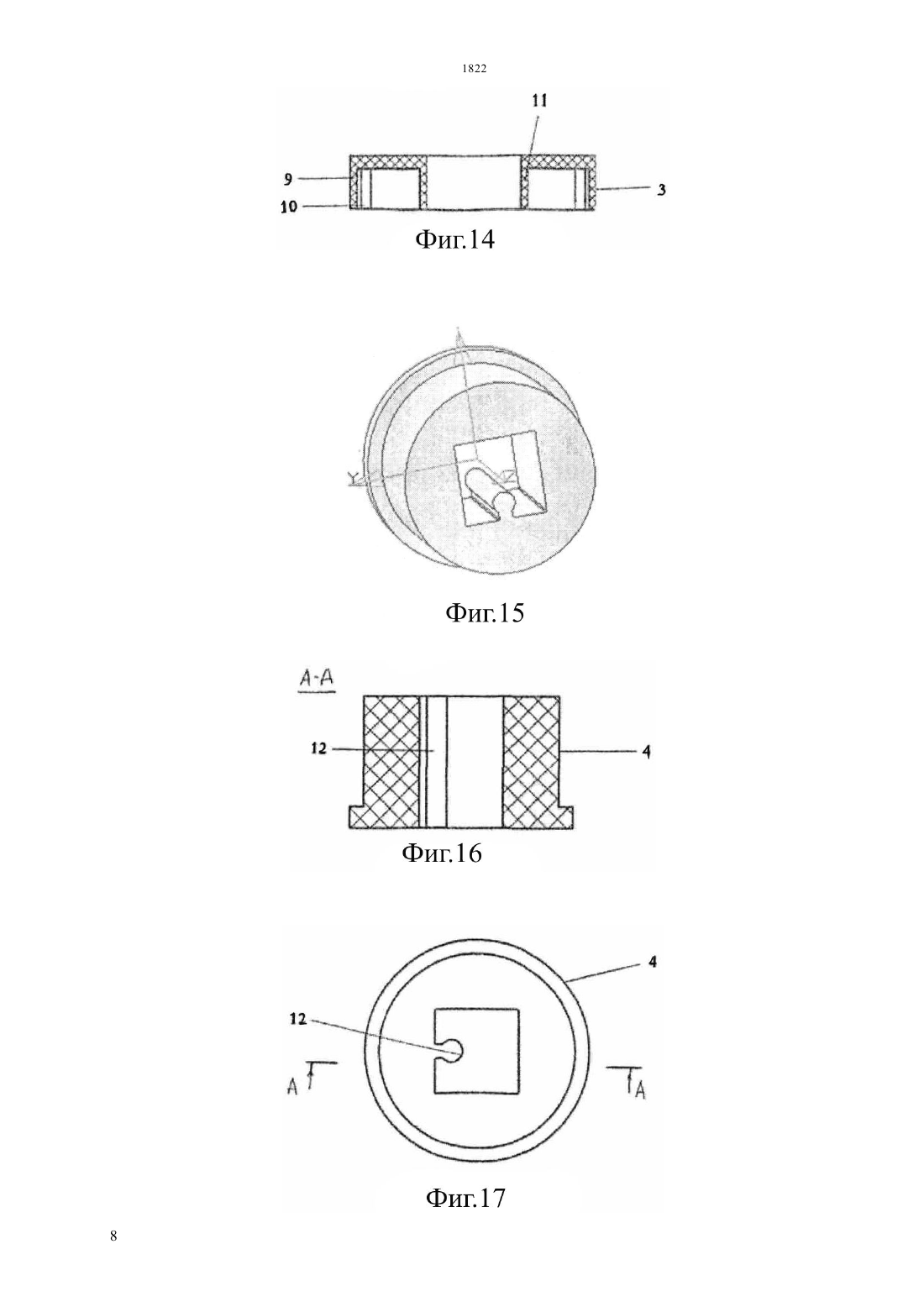

(51) 63 33/04 (2006.01) 63 33/10 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ сцепления, например, стержни имеют выемку на каждой из граней, а на каждой боковой стороне пластины выполнен выступ с возможностью сцепления с выемкой стержня, причем конструктор,согласно полезной модели, дополнен стержнями треугольной формы с сечением в виде равностороннего треугольника со скругленными ребрами и выемками на каждой грани и стержнями треугольной формы с сечением в виде равнобедренного треугольника с выемками на двух гранях - сторонах, и выступом на грани - основании. Предлагаемый игровой конструктор предназначен для игровых целей, но может быть также использован для изготовления небольших предметов, необходимых, например, в домашнем обиходе, т.к. набор конструктивных элементов дает безграничные возможности за счет формообразующих и скрепляющих элементов.(57) Полезная модель относится к игрушечным конструкторам,компоненты которых предназначены для сборки различных изделий,например, домиков, мебели, машинок, самолетов,танков. Игровой конструктор состоит из формообразующих элементов в виде пластмассовых прямоугольных и многоугольных пластин с усеченными углами, элементов креплений в виде стержней четырехгранной формы со скругленными ребрами, а также колес, втулок, при этом элементы конструктора выполнены с возможностью Полезная модель относится к игрушечным конструкторам,компоненты которых предназначены для сборки различных изделий,например, домиков, мебели, машинок, самолетов,танков. Известен игровой конструктор, содержащий формообразующие элементы в виде пластмассовых прямоугольных и многоугольных пластин с усеченными углами, стержни четырехгранной формы со скругленными ребрами, колеса, втулки,при этом стержни имеют выемку на каждой из граней, а на каждой боковой стороне пластины выполнен выступ с возможностью сцепления с выемкой стержня, длина стержня равна длине выступа на боковой стороне пластины, с тыльной стороны пластины имеют бортик, на внутренних сторонах которого выполнены выступы с возможностью сцепления с выемками стержней колеса выполнены с лицевой стороны в виде плоского диска с круглым отверстием в центре для втулки, а с тыльной стороны колес по их окружности выполнен бортик, на внутренней стороне которого, на равном расстоянии друг от друга расположены выступы с возможностью сцепления с выемками стержней, круглое отверстие для втулки с тыльной стороны колеса имеет бортик,а на внутренней поверхности втулки выполнен выступ с возможностью сцепления с выемкой стержня, при этом стержни выполнены из упругого эластичного материала, а колеса и втулки из пластмассы (Пт.18509, кл. 63 33/04, 63 33/10, оп.15.06.2007). Недостаток конструктора заключается в том, что среди его элементов не предусмотрено разнообразия креплений, так, не представляется возможным крепления под углом, например, при изготовлении домика нет возможности закрепить крышу к стенам. Задачей полезной модели является разработка устройства игрового конструктора,обеспечивающего возможность крепления деталей под углом, что даст возможность расширения количества поделок из элементов конструктора. Для этого игровой конструктор, состоящий из формообразующих элементов в виде пластмассовых прямоугольных и многоугольных пластин с усеченными углами, стержней четырехгранной формы со скругленными ребрами, колес, втулок,при этом стержни имеют выемку на каждой из граней, а на каждой боковой стороне пластины выполнен выступ с возможностью сцепления с выемкой стержня, длина стержня равна длине выступа на боковой стороне пластины, с тыльной стороны пластины имеют бортик, на внутренних сторонах которого выполнены выступы с возможностью сцепления с выемками стержней колеса выполнены с лицевой стороны в виде плоского диска с круглым отверстием в центре для втулки, а с тыльной стороны колес по их окружности выполнен бортик, на внутренней стороне которого на равном расстоянии друг от друга расположены выступы с возможностью сцепления с выемками стержней, круглое отверстие для втулки с тыльной стороны колеса имеет бортик,2 а на внутренней поверхности втулки выполнен выступ с возможностью сцепления с выемкой стержня, согласно полезной модели дополнительно снабжен стержнями треугольной формы с сечением в виде равностороннего треугольника со скругленными ребрами и выемками на каждой грани и стержнями треугольной формы с сечением в виде равнобедренного треугольника с выемками на двух гранях - сторонах, и выступом на грани - основании. На фиг.1 представлен общий вид с тыльной стороны квадратной пластины, на фиг.2 квадратная пластина с тыльной стороны, на фиг.3 общий вид с тыльной стороны треугольной пластины, на фиг.4 - треугольная пластина с тыльной стороны, на фиг.5 - вид сбоку треугольной пластины, на фиг. 6 - общий вид с тыльной стороны прямоугольной пластины, на фиг.7 - прямоугольная пластина с тыльной стороны, на фиг.8 прямоугольная пластина, вид сбоку, на фиг.9 общий вид четырехгранного стержня, на фиг.10 четырехгранный стержень, вид сбоку, на фиг.11 четырехгранный стержень вид сверху, на фиг.12 общий вид колеса с тыльной стороны, на фиг.13 тыльная стороны колеса, на фиг.14 - колесо, вид сбоку, на фиг.15 - общий вид втулки, на фиг.16 втулка вид сбоку, на фиг.17 - втулка вид сверху, на фиг.18 -общий вид стержня треугольной формы с сечением в виде равностороннего треугольника со скругленными ребрами и выемками на каждой грани, на фиг.19 - указанный стержень, вид сбоку,на фиг.20. - указанный стержень вид сверху, на фиг.21 - указанный стержень вид слева на фиг.22 общий вид стержня треугольной формы с сечением в виде равнобедренного треугольника с выемками на двух гранях - сторонах и выступом на грани основании, на фиг.23 - указанный стержень вид сбоку, на фиг.24 - указанный стержень вид сверху,на фиг.25 указанный стержень вид слева, на фиг.26 соединение стержней треугольной формы, на фиг.27 - соединение пластин под углом с использованием стержней треугольной формы изделие - снежинка на фиг.28 - изделия,выполненные из элементов игрового конструктора мебель для игры с куклами, грузовая машина на фиг.29 - изделие, выполненное из элементов,соединенных под углом с помощью стержней треугольной формы - дом с крышей. На чертежах показаны следующие конструктивные элементы 1 - формообразующие элементы в виде квадратных, треугольных,прямоугольных пластин, 2 - четырехгранный стержень, 3 - колесо, 4 - втулка, 5 - выемки на стержнях четырехгранном, треугольном с сечением в виде равностороннего треугольника, треугольном с сечением в виде равнобедренного треугольниках,6 - выступ на боковой стороне пластины и треугольного стержня с сечением в виде равностороннего треугольника, 7 - бортик пластины,8 - выступ на бортике пластины, 9 - бортик колеса,10 - выступ на внутренней стороны бортика колеса,11 - бортик отверстия для втулки, 12 - выступ на внутренней поверхности втулки, 13 - стержень треугольной формы с сечением в виде равностороннего треугольника со скругленными ребрами и выемками на каждой грани, 14 - стержень треугольной формы с сечением в виде равнобедренного треугольника с выемками на двух гранях - сторонах, и выступом на грани - основании. Сборку элементов игрового конструктора осуществляют, например, следующим образом. Выступ 6 на боковой стороне пластины 1 вставляют в выемку 5 стержня 2. Причем каждая пластина 1 с помощью выступов 6 на своих боковых сторонах может сцепляться с несколькими стрежнями 2. А один стержень 2, имея четыре выемки 5, может одновременно крепить четыре пластины 1, создавая большое разнообразие конструкций (фиг.28-29). Соединяя выступы 8 и 10 на внутренних сторонах бортиков 7 и 9 пластин 1, получают интересные конструкции мебели стулья, табуретка, кровать,стол, диван, подсвечник, кресло. Колесо 3 со стрежнем 2 крепятся с помощью втулки 4. Для этого на внутренней поверхности втулки 4 выполнен выступ 12. Во втулку 4 вставляют стержень 2 так, чтобы выступ 12 зашел в выемку 5 стержня 2. И на втулку 4 надевают колесо 3. На фиг.28 представлена грузовая машина, собранная из предлагаемого игрового конструктора. С помощью втулки 4 можно соединить два стержня 2 стык в стык, создавая, например ножки для стола. На фиг.27 и 29 показаны изделия - снежинка и дом с крышей, собранные с помощью стержней треугольной формы 13 с сечением в виде равностороннего треугольника со скругленными ребрами и выемками на каждой грани, и - стержней треугольной формы 14 с сечением в виде равнобедренного треугольника с выемками на двух гранях - сторонах, и выступом на грани - основании. Предлагаемый игровой конструктор предназначен для игровых целей, но может быть также использован для изготовления небольших предметов необходимых, например, в домашнем обиходе, т.к. набор конструктивных элементов дает безграничные возможности за счет формообразующих и скрепляющих элементов. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Игровой конструктор,содержащий формообразующие элементы в виде пластмассовых прямоугольных и многоугольных пластин с усеченными углами, стержни четырехгранной формы со скругленными ребрами, колеса, втулки,при этом стержни имеют выемку на каждой из граней, а на каждой боковой стороне пластины выполнен выступ с возможностью сцепления с выемкой стержня, длина стержня равна длине выступа на боковой стороне пластины, с тыльной стороны пластины имеют бортик, на внутренних сторонах которого выполнены выступы с возможностью сцепления с выемками стержней колеса выполнены с лицевой стороны в виде плоского диска с круглым отверстием в центре для втулки, а с тыльной стороны колес по их окружности выполнен бортик, на внутренней стороне которого на равном расстоянии друг от друга расположены выступы с возможностью сцепления с выемками стержней, круглое отверстие для втулки с тыльной стороны колеса имеет бортик,а на внутренней поверхности втулки выполнен выступ с возможностью сцепления с выемкой стержня, при этом стержни выполнены из упругого эластичного материала, а колеса и втулки из пластмассы,отличающийся тем,что он дополнительно снабжен стержнями треугольной формы с сечением в виде равностороннего треугольника со скругленными ребрами и выемками на каждой грани и стержнями треугольной формы с сечением в виде равнобедренного треугольника с выемками на двух гранях- сторонах, и выступом на грани - основании.
