Супер-строй-блоки

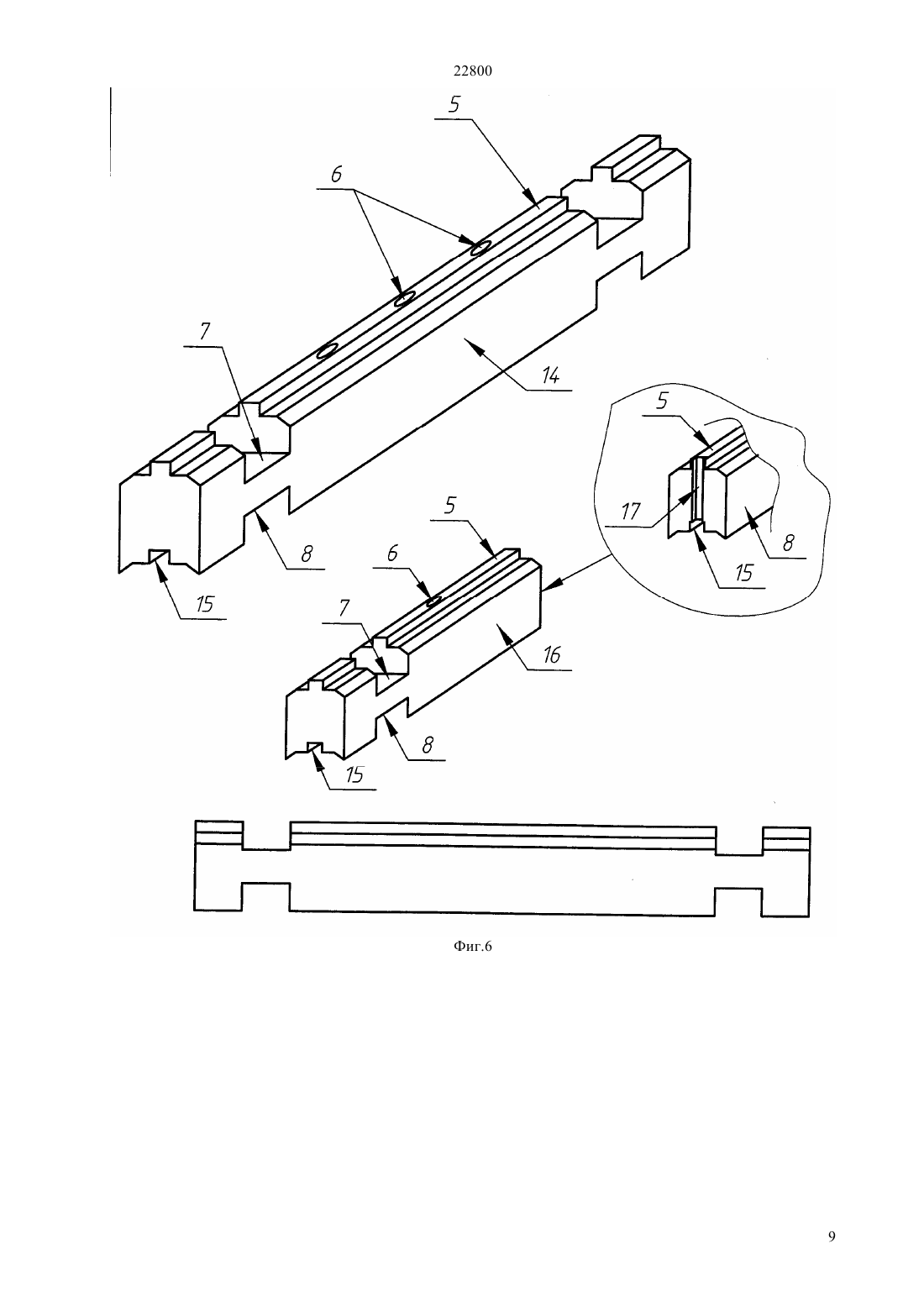

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что в заявляемом строительном блоке с выполненными пазами и соответствующими им по форме и размерам фиксирующими выступами, согласно изобретению,блоки выполнены в виде напольных, стеновых,потолочных и стропил, снабжены продольным выступом с одной стороны и пазом с другой стороны, соответствующим выступу, на концах стеновых блоков выполнены нижний и верхний паз для сборки стен в лапу, при этом все блоки имеют отверстия, расположенные на уровне гаек,приваренных к основанию в фундаменте, а для укрепления стен вставляют длинные болты в отверстия и прикручивают к гайкам.(57) Изобретение относится к строительству, в частности к элементам, применяемым для кладки фундаментов и стен зданий, в том числе для безрастворной кладки и может быть использовано как в малоэтажном, так и в многоэтажном строительстве. Техническим результатом изобретения является расширение конструктивных возможностей. 22800 Изобретение относится к строительству, в частности к элементам, применяемым для кладки фундаментов и стен зданий, в том числе для безрастворной кладки и может быть использовано как в малоэтажном, так и в многоэтажном строительстве. Известен стеновой блок, содержащий две боковые параллельные стенки, на верхних гранях которых имеются по два фиксирующих выступа, а на внутренних плоскостях имеются пазы по всей высоте стенок. Причем пазы и выступы в поперечном сечении могут иметь форму прямоугольника или ласточкиного хвоста.(А.с. СССР,1752899, кл. Е 04 В 2/08, опубл. 1992 г.) Недостатки данного блока связаны с не оптимальным,имеющим существенные ограничения,конструктивным решением,снижающим технологические и эксплуатационные свойства блоков и конструкций из них. Известен также строительный блок,включающий параллельные одна другой стенки,которые соединены между собой установленными перпендикулярно к ним перегородками и выполнены с пазами и соответствующими им по форме и размерам фиксирующими выступами,причем горизонтальное сечение пазов и выступов имеет криволинейную форму или форму правильного или неправильного многоугольника, а пазы имеют одинаковые или разные форму и размеры. Пазы расположены на внутренней, и/или наружной стороне стенок, и/или в средней части нижней поверхности стенок в теле последних, а выступы соответственно у внутренней, и/или наружной стороны стенок, и/или в средней части верхней поверхности последних. Количество, форма,размеры и расположение пазов и выступов на стенках одинаковые или разные, при этом пазы и выступы расположены на одной или двух наружных стенках, или на одной, на нескольких или на всех внутренних стенках, или на всех наружных и всех внутренних стенках, или на одной или двух наружных и на одной или нескольких внутренних стенках. Количество,форма,размеры и расположение некоторых или всех пазов и выступов выполнены равными.(Патент РФ 2081264 кл. Е 04 С 1/00, опубл. 10.06.1997) Недостатком данного строительного блока является то, что при поперечном сечении пазов и выступов в форме ласточкиного хвоста в теле стенок блока образуются острые углы, которые являются местами концентрации опасных напряжений и в которых часто образуются трещины. При этом острые углы выступов часто разрушаются уже при формовании изделий, а также на стадии транспортирования и погрузочноразгрузочных работах. Задачей изобретения является создание строительного блока оптимизирующего и расширяющего конструктивные возможности для улучшения технологических и эксплуатационных свойств блока и конструкций из блоков. 2 Техническим результатом изобретения является расширение конструктивных возможностей. Это достигается тем, что в заявляемом строительном блоке с выполненными пазами и соответствующими им по форме и размерам фиксирующими выступами, согласно изобретению,блоки выполнены в виде напольных, стеновых,потолочных и стропил, снабжены продольным выступом с одной стороны и пазом с другой стороны, соответствующим выступу, на концах стеновых блоков выполнены нижний и верхний паз для сборки стен в лапу, при этом все блоки имеют отверстия, расположенные на уровне гаек,приваренных к основанию в фундаменте, а для укрепления стен вставляют длинные болты в отверстия и прикручивают к гайкам. Выполнение строительных блоков поясняется чертежами На фиг. 1 - изображен фундамент для установки строительных блоков На фиг. 2, 3, 4 - строительные блоки напольные На фиг. 5 - показана сборка строительных напольных блоков На фиг. 6 - строительные стеновые блоки, в том числе для установки дверных и оконных проемов На фиг. 7 - оконный проем, установка окна На фиг. 8 - строительные блоки потолочные,установка потолка На фиг. 9 - верхняя часть крыши (конек) Блоки изготавливают из любого материала по желанию заказчика и любых размеров в зависимости от архитектурного решения. Строительные блоки выполняют напольными 3,10 и 12, стеновыми 14, 16, 17, потолочными 22, 24,25, стропила 28 и конек 31. На концах строительных блоков имеются пазы для сборки стен в лапу. Строительные блоки используют следующим образом. Приваривают к основанию 1 большие гайки 2 с резьбой, расположенные на равном расстоянии друг от друга и заливают фундамент по обычной технологии. Затем на фундамент укладывают влагозащитный материал,на который устанавливают строительные блоки. Строительный блок 3 (напольный) имеет пазы 4,сверху продольный выступ 5 с отверстиями 6,совпадающими с гайками 2 в основании 1. На концах напольного блока 3 выполнены верхние пазы 7 для сборки стен в лапу. Выступ 9 является основанием для укладки блоков с декоративным напольным покрытием. Напольный блок 3 располагают на противоположных (по длине) сторонах постройки. Строительный блок 10 (напольный) имеет сверху продольный выступ 5 с отверстиями 6,совпадающими с гайками 2 в основании 1. Исполнение продольных выступов 5 с усеченными углами препятствует попаданию влаги внутрь стен. На концах напольного блока 10 выполнены верхние 7 и нижние пазы 8 для сборки стен в лапу. Выступ 11 является основанием для надежной фиксации крайних блоков с декоративным напольным 22800 покрытием, обеспечивая надежное зацепление насухо. Напольный блок 10 располагают на противоположных (по ширине) сторонах постройки. При этом нижний паз 8 напольного блока вставляют в верхний паз 7 напольного блока 3, что соответствует сборке стен в лапу. Строительный блок 12 (напольный) имеет выступы 13, вставляемые в пазы 4 напольного блока 3. Напольный блок 12 имеет декоративное покрытие, которое при сборке становится готовым полом,не нуждающимся в дополнительной обработке. Строительный блок 14 (стеновой) имеет сверху продольный выступ 5 с отверстиями 6,совпадающими с гайками 2 в основании 1 и продольный паз 15 снизу, профилированный под продольный выступ 5, что обеспечивает надежное зацепление блоков. Стеновые блоки 14 устанавливают (зацепляют) на напольные блоки 3 и напольные блоки 10 по периметру строящегося здания. Количество рядов зависит от задуманной архитектуры строящегося здания. Строительный блок 16 (стеновой) для установки оконных проемов имеет укороченные размеры в зависимости от размеров вставляемых окон, при этом с одной стороны имеется верхний паз 7 и нижний паз 8, а с другой стороны только продольные пазы 17. Строительные блоки 16 также имеет сверху продольный выступ 5 с отверстиями 6,совпадающими с гайками 2 в основании 1 и продольный паз 15 снизу, профилированный под продольный выступ 5. Оконные проемы 18 имеют выступы 19,соответствующие продольным пазам 17 на строительном блоке 16 и на нижней стороне паз 20,соответствующий выступу 5 на стеновом блоке 14. То же и двери (не показаны). Благодаря такому соединению окна и двери прочно соединены со стенами. Строительный блок 21(потолочный),завершающий строительство стены, располагают на противоположных (по длине) сторонах постройки,имеет продольный паз 15 снизу, пазы 22 сверху для установки блоков, формирующих потолок, верхний паз 7 и нижний паз 8. Строительный блок 23(потолочный) располагают на противоположных (по ширине) сторонах постройки, имеет нижний паз 8,соответствующий верхнему пазу 7 стенового блока 14 и отверстиями 6, совпадающими с гайками 2 в основании 1. При строительстве потолка нижний паз 8 строительного блока 23 вставляют в верхний паз 7 строительного блока 21. В отверстия 6, проходящие через всю конструкцию здания от стропил 27 до основания 1 вставляют длинные болты и прикручивают к гайкам 2, залитым в фундамент. Современные технологии позволяют поэтапно использовать такие болты на любую высоту здания, вкручивая их один в другой. Строительный блок 24 для формирования потолка имеет выступы 25, соответствующие пазам 22 строительного блока 21, пазы 26 сверху для установки стропил 27 и декоративную отделку,являющуюся готовым потолком, не нуждающимся в дальнейшей обработке. Стропила 27 имеют выступы 28,соответствующие пазам 26 на стеновом блоке 24,выступы 32, соответствующие пазам 31 на коньке 30 и отверстие 29 для вкручивания болтов,укрепляющих конструкцию. Верхнюю часть стропил 27 крепят к коньку 30 в соответствующие пазы 31 посредством выступа 32. Кровлю (металлошифер) крепят к стропилам посредством болтов. Строительные блоки можно изготавливать любого размера, из любого материала. Снаружи строительные блоки покрывают влагостойким и термостойким материалом, а внутри декоративной отделкой. При такой технологии строительства нет необходимости в каркасе здания, т.к. каждый блок за счет своей формы усиливает всю конструкцию. При этом дом с применением таких строительных блоков можно собрать без применения техники и быстро за счет исполнения блоков большого размера ФОРМУЛА ИЗОБРЕТЕНИЯ Строительный блок с выполненными пазами и соответствующими им по форме и размерам фиксирующими выступами, отличающийся тем,что строительные блоки выполнены в виде напольных, стеновых, потолочных и стропил,снабжены продольным выступом с одной стороны и пазом с другой стороны, соответствующим выступу,на концах стеновых блоков выполнены нижний и верхний паз для сборки стен в лапу, при этом все блоки имеют отверстия, расположенные на уровне гаек, приваренных к основанию в фундаменте, а для укрепления стен вставляют длинные болты в отверстия и прикручивают к гайкам.
