Конструкция двери с запорным устройством

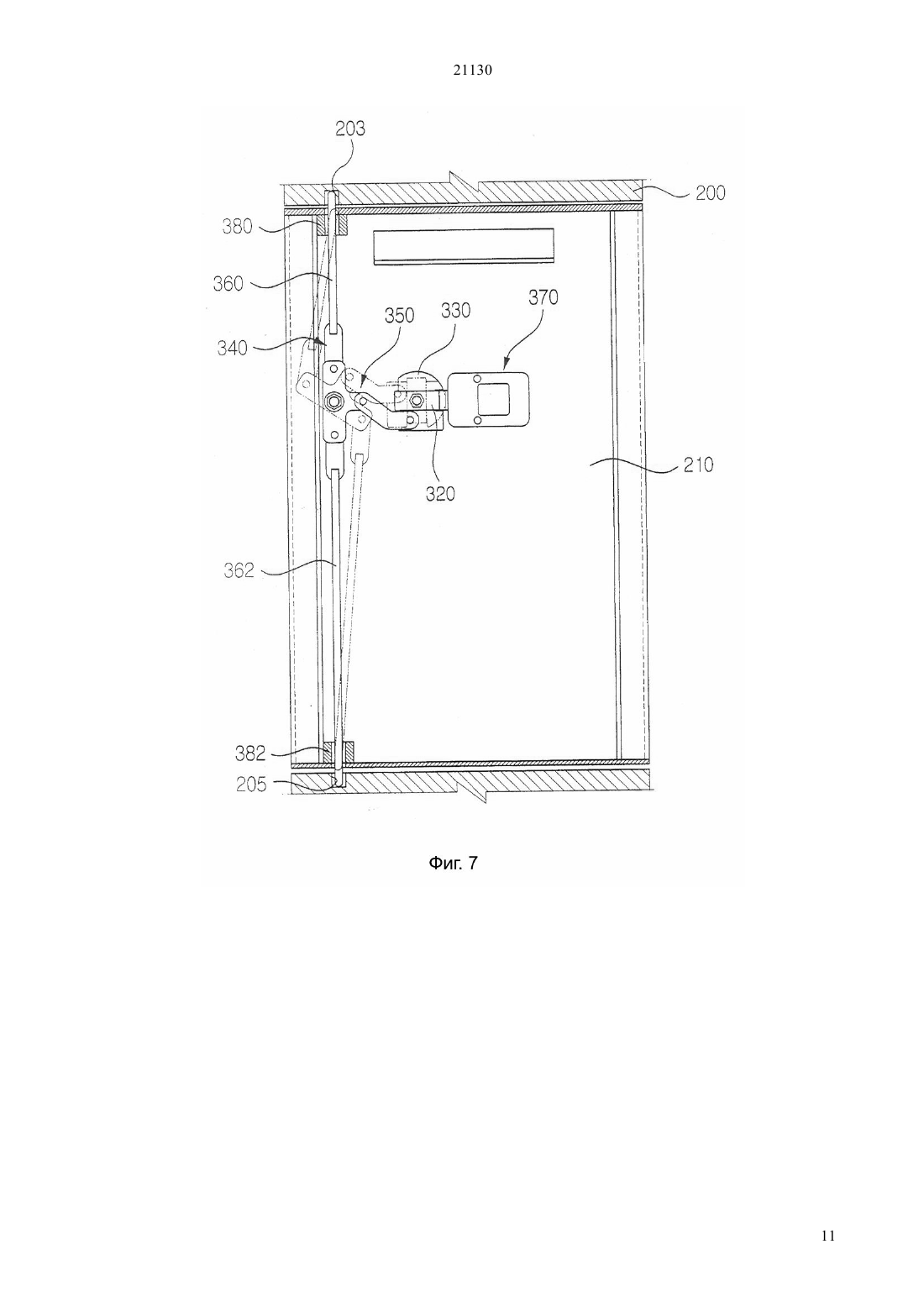

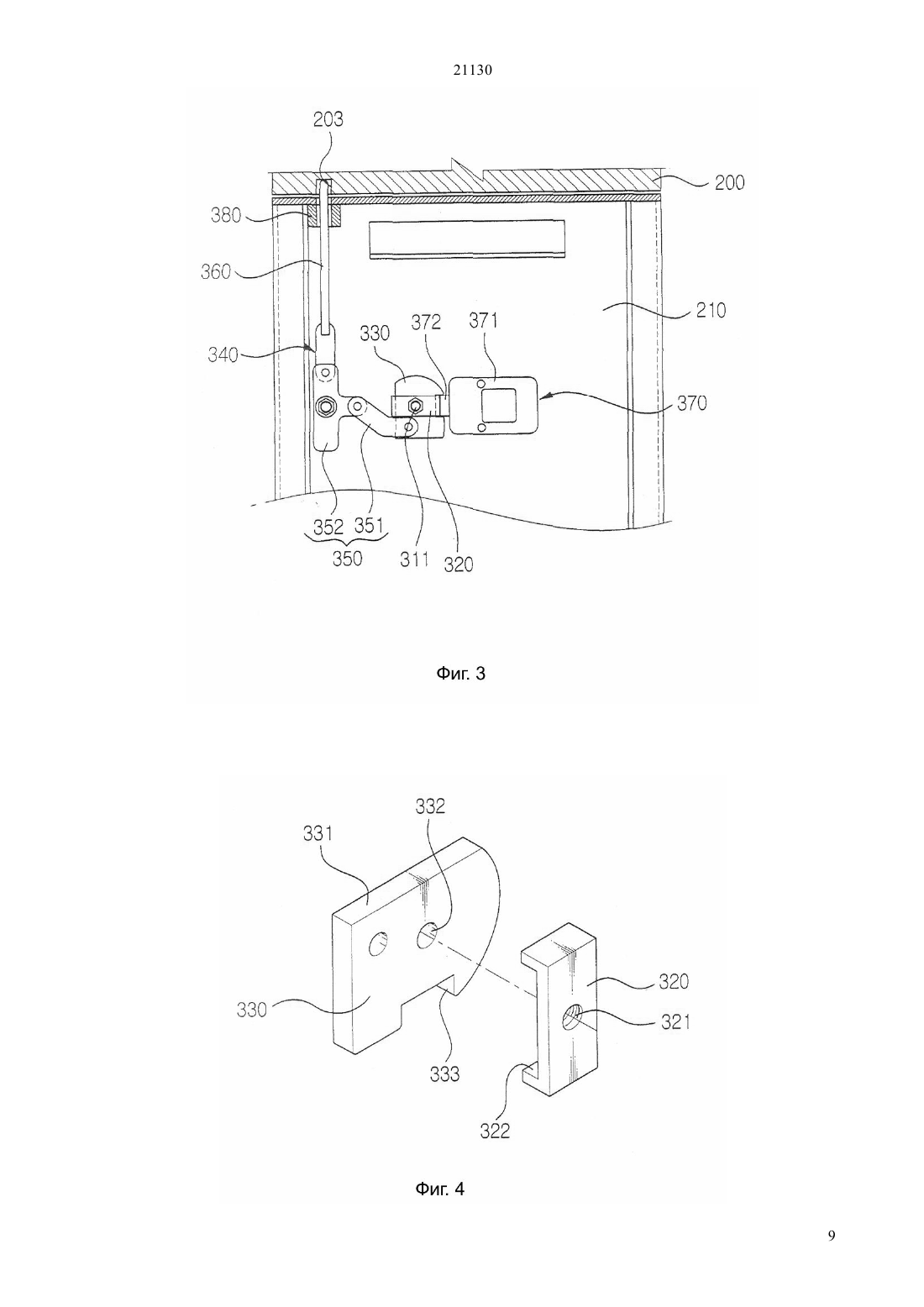

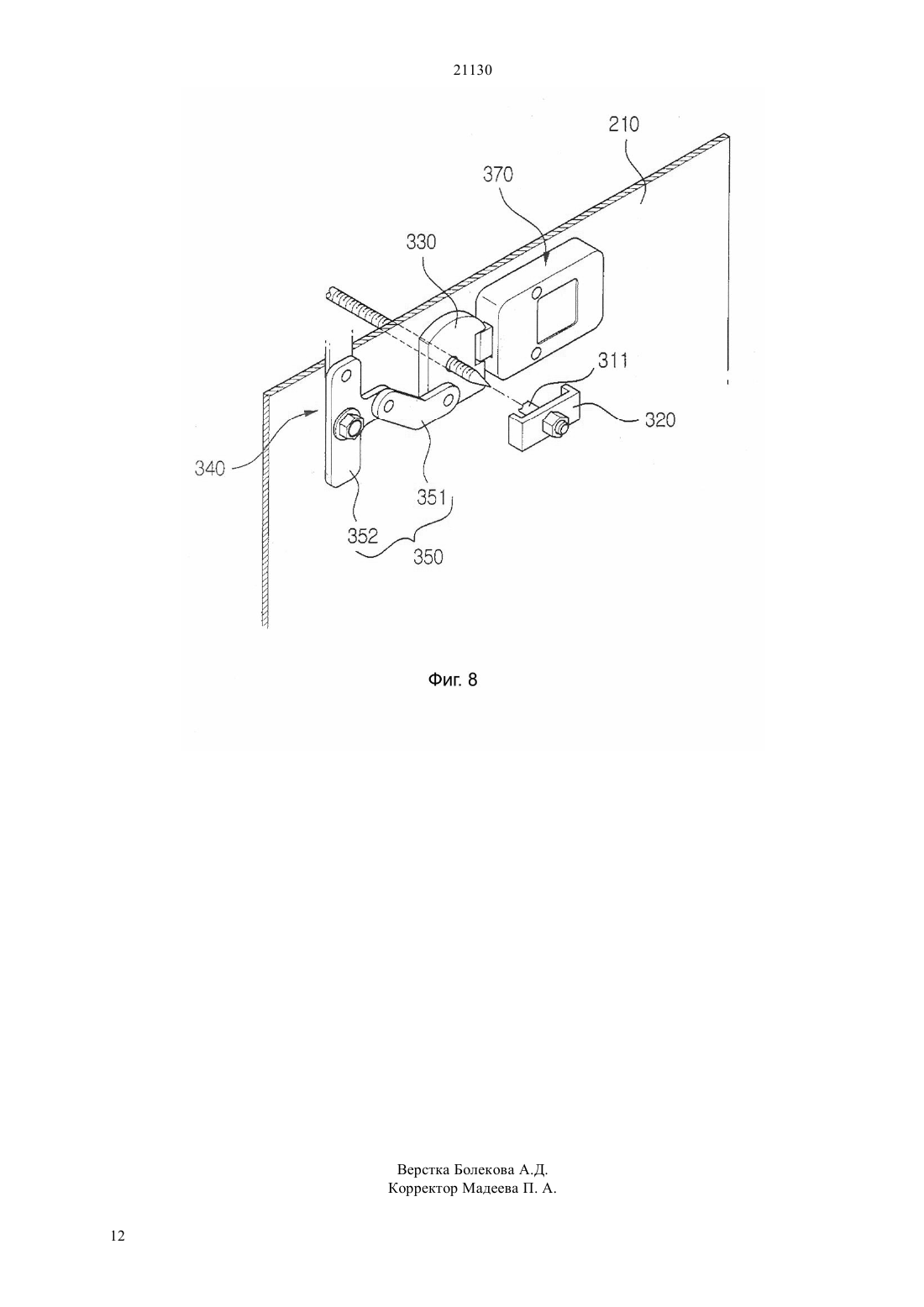

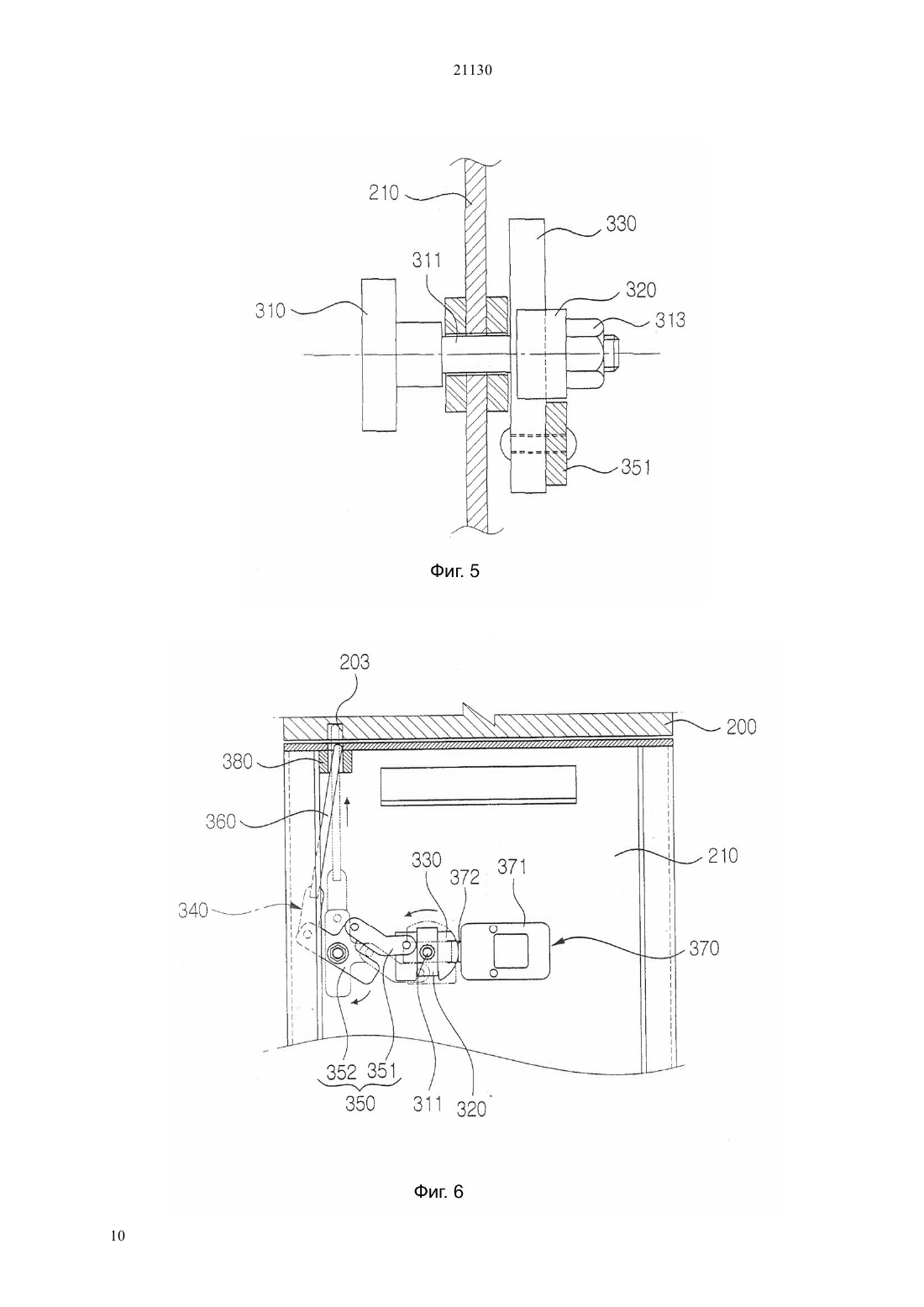

(51) 05 1/026 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ объекте для открывания и закрывания помещения для хранения объекта дверную ручку на наружной поверхности двери поворотный кронштейн,установленный изнутри двери и который соединяется с рукояткой дверной ручки и вращается вместе с ней поворотную защелку между дверью и поворотным кронштейном, вращающуюся вместе с дверной ручкой и разъмно соединенную с поворотным кронштейном вдоль осевого направления рукоятки блокировочное устройство изнутри двери, избирательно удерживающее вращение поворотной защелки и элемент стопорного штифта изнутри двери,взаимодействующий с поворотной защелкой и избирательно связывающий дверь с охраняемым объектом в соответствии с вращательной манипуляцией дверной ручки. Предлагаемая конструкция двери обеспечивает более высокую наджность охраны объекта,нуждающегося в защите. В частности, такая конструкция позволяет сохранять замкнутое состояние двери даже тогда, когда дверная ручка и рукоятка двери повреждены.(74) Ташенова Ляйла Беркутовна Сеньшина Юлия Сергеевна(57) Настоящее изобретение относится к конструкции двери с запорным устройством,которая может надежно охранять объект,нуждающийся в охране, такой как сейф и финансовый банковский автомат, например. Предлагаемая конструкция двери с запорным устройством включает дверь, устанавливаемую на 21130 Настоящее изобретение относится к конструкции двери с запорным устройством, которая может надежно охранять объект, нуждающийся в охране,как например сейф и финансовый банковский автомат (БА). Сейф используется для хранения наличных денег, ценных бумаг, драгоценностей, секретных документов и т.д. Более конкретно, сейф используется для защиты объекта от несанкционированного доступа к нему пользователя. Однако с развитием технологий производства сейфов, умение и навыки незаконного открывания сейфов также улучшаются и совершенствуются. Соответственно, существует необходимость в создании более надежных сейфов,которые могут помешать совершению воровства. В частности,финансовый банковский автомат устанавливается, как правило, в общественном месте с огромной суммой наличных денег, и, таким образом, необходимость в надежной охране сейфа становится насущным вопросом. Одно из предназначений сейфа заключается в том, чтобы несанкционированный пользователь не смог открыть сейф, даже если бы этот несанкционированный пользователь использовал любой инструмент и способ. Другое предназначение сейфа состоит в том, чтобы протянуть время до тех пор, пока полиция или силы личной безопасности смогут принять соответствующие меры,затрудняющие открытие сейфа,когда несанкционированный пользователь пытается силой открыть сейф. В настоящее время разработаны различные типы режущих инструментов и сварочных аппаратов и, поэтому, почти невозможно изготовить сейф, который несанкционированный пользователь никогда не смог бы открыть. Следовательно, самой подходящей контрмерой является изготовление такого сейфа, на открытие которого несанкционированному пользователю потребовалось бы определенное время, когда он силой пытается открыть сейф. В статье,связанной с сертификацией Лаборатории Андеррайтеров (ЛА), указывается, что соответствующий сейф не должен открываться специалистом по сейфам в течение около тридцати минут, что должно оцениваться и рассматриваться в качестве уровня правил безопасности. В частности,когда все устройство, как например, банковский автомат, нельзя сдвинуть с места, оно должно, как можно дольше, быть в безопасности. Наиболее близким аналогом заявляемого технического решения является устройство по патенту США 6,089,168, в котором имеется камера для хранения 10 с запирающейся дверью. На двери смонтирован рабочий механизм 24 стопорного болта, который имеет кулачок привода 122, который может сцепляться с элементом замка 126, и в охранном положении дверь находится в сцепленном состоянии с камерой 10 посредством стопорного болта и сцепляющего отверстия 46. Однако, при использовании рабочего механизма 24 стопорного болта устройство остается незащищенным через щель между охранной 2 камерой 10 и дверью 14, поскольку кулачок привода 122 может быть поломан и замкнутое положение разомкнтся. Поэтому устройство по патенту США 6,089,168 не может быть достаточно надежным для хранения ценностей. Задачей настоящего изобретения является создание такой конструкции двери с запорным устройством, которая могла бы надежно охранять объект, нуждающийся в защите, как например, сейф и финансовый банковский автомат (БА). Другой задачей настоящего изобретения является создание конструкции двери с запорным устройством, при которой может сохраняться замкнутое состояние двери, даже когда дверная ручка и рукоятка двери повреждены. Для решения поставленных задач предлагается конструкция двери с запорным устройством,включающая дверь, установленную на объекте,которая может открывать и закрывать помещение для хранения объекта дверную ручку,предусмотренную на наружной поверхности двери поворотный кронштейн, устанавливаемый на внутренней стороне двери для соединения с рукояткой дверной ручки и, таким образом,вращающийся вместе с рукояткой поворотную защелку, предусмотренную между дверью и поворотным кронштейном и вращающуюся вместе с дверной ручкой и, соединяясь с поворотным кронштейном вдоль осевого направления рукоятки,может отделяться от него блокировочное устройство, предусмотренное на внутренней стороне двери для избирательного удерживания вращения поворотной защелки и элемент стопорного штифта,предусмотренный на внутренней стороне двери и взаимодействующий с поворотной защелкой и избирательно связывающий дверь с объектом в соответствии с манипуляцией вращения дверной ручки. Посредством вышеописанной конструкции, рукоятка дверной ручки может быть соединена с поворотной защелкой не напрямую. В частности, рукоятка может быть соединена с поворотной защелкой не напрямую, а через поворотный кронштейн и может отделяться от поворотной защелки. Соответственно,когда рукоятка дверной ручки и поворотная защелка, составляющая единое целое с рукояткой,повреждаются вследствие нанесения сильного удара снаружи, поворотный кронштейн и поворотная защелка могут отделяться друг от друга и, таким образом, сохранять замкнутое положение двери. Следовательно, несанкционированному пользователю необходимо будет выполнить другую операцию по разборке поворотной защелки и, тем самым,потребуется больше времени для открывания сейфа. В аспекте настоящего изобретения, объект может означать устройство для обеспечения безопасного хранения наличных денег, ценных бумаг,драгоценностей, секретных документов и т.д. и может включать сейф, финансовый банковский автомат и т.п. Поворотный кронштейн и поворотная защелка могут сдерживать вращение друг друга и могут вращаться вместе. Например, поворотная защелка 21130 может иметь первую связующую поверхность,параллельную обеим боковым частям периферической поверхности поворотной защелки,а поворотный кронштейн может быть в форме скобы или иметь -образную форму и вторую связующую поверхность по обоим концам поворотного кронштейна, связанную с первой связующей поверхностью поворотной защелки. Также, поворотный кронштейн и поворотная защелка могут быть различной формы и отделяться вдоль осевого направления рукоятки. Элемент стопорного штифта может включать связующий блок, который, вращаясь, соединяется с поворотной защелкой и фиксирующий штифт,который, вращаясь, соединяется со связующим блоком и, таким образом, взаимодействует со связующим блоком и избирательно выступает из двери и в объекте предусмотрено отверстие под штифт для приема свободного конца фиксирующего штифта. При этом, в зависимости от примеров осуществления изобретения, связующий блок может иметь конструкцию, в которой используется многосвязующий (многозвенный) способ, как например, двухскладчатый связующий способ, по крайней мере, четырехскладчатый способ и т.д. Например, связующий блок может включать соединяющую связующую часть, по центру соединенную с поворотной защелкой и вращающуюся связующую часть, при вращении соединяющейся с соединяющей связующей частью и фиксирующий штифт, вращающийся на двери. Также, в зависимости от примеров осуществления изобретения, возможна такая конструкция, чтобы вращение поворотной защелки передавалось на фиксирующий штифт при использовании различных типов элементов, как например, реечная передача и т.п., вместо связующего блока. Изобретение поясняется фигурами, где Фиг. 1- перспективный вид финансового банковского автомата с использованием устройства для запирания двери в соответствии с примером осуществления настоящего изобретения Фиг. 2 - перспективный вид двери с запорным устройством в соответствии с примером осуществления настоящего изобретения Фиг. 3 - вид в плане двери с запорным устройством в соответствии с примером осуществления настоящего изобретения Фиг. 4 - перспективный вид поворотного кронштейна и поворотной защелки запорного устройства для двери в соответствии с примером осуществления настоящего изобретения Фиг. 5 - поперечный разрез поворотного кронштейна и поворотной защелки запорного устройства для двери в соответствии с примером осуществления настоящего изобретения Фиг. 6 - вид в плане двери с запорным устройством в соответствии с примером осуществления настоящего изобретения Фиг. 7 - вид в плане двери с запорным устройством в соответствии с другим примером осуществления настоящего изобретения и фиг. 8 -перспективный вид состояния запорного устройства при насильственном проникновении несанкционированного пользователя, пытающегося открыть объект с конструкцией двери с запорным устройством в соответствии с примером осуществления настоящего изобретения. Как показано на фиг. 1 - 5, конструкция двери с запорным устройством в соответствии с примером осуществления настоящего изобретения включает дверь 210, установленную на объекте, которая может открывать и закрывать помещение для хранения 201 объекта дверную ручку 310,предусмотренную на наружной поверхности двери 210, способную манипулировать вращением поворотный кронштейн 320,который устанавливается на внутренней стороне двери 210 и соединяется с рукояткой 311 дверной ручки 310 и,тем самым, вращается вместе с рукояткой 311 поворотную защелку 330, предусмотренную между дверью 210 и поворотным кронштейном 320 и вращающуюся вместе с дверной ручкой 310, и соединенную с, но и отделяемую от поворотного кронштейна 320 вдоль осевого направления рукоятки 311 блокировочное устройство 370,предусмотренное на внутренней стороне двери 210 для избирательного удерживания вращения поворотной защелки 330 и элемент стопорного штифта 340, предусмотренный на внутренней стороне двери 210 и, который взаимодействует с поворотной защелкой 330, и избирательно соединяет дверь 210 с объектом в соответствии с манипулированием вращения дверной ручки 310. В этом примере объект означает устройство для обеспечения безопасного хранения наличных денег,ценных бумаг,драгоценностей,секретных документов и т.п., как например, обычный сейф,финансовый банковский автомат и т.п. Финансовый банковский автомат представляет собой автоматическую машину,которая может предоставлять основные финансовые услуги, как например, автомат для снятия наличных денег,автомат для вклада наличными деньгами и т.п., без ограничения времени и случая, а также без помощи кассира,В дальнейшем, описывается пример сейфа 200 как автомата для снятия наличных денег с использованием запорного устройства для двери в соответствии с примером осуществления настоящего изобретения. Как показано на фиг. 1 и 2, автомат для снятия наличных денег включает шкаф 100, который и образует внешний вид автомата для снятия денег, и несколько модулей, предусмотренных для каждого функционального устройства и, в связи с этим,установленных в шкафу 100. Модули функционального устройства включают модуль для считывания магнитной карты, модуль для систематизации сберегательной книжки,интерфейсный модуль пользователя, модуль аннулирования счета и т.д. Также, сейф 200, имеющий помещение для хранения 201, снабжен внизу шкафом 100 для хранения кассеты, содержащей наличность. Также,3 21130 переднее отверстие помещения для хранения 201 может открываться и закрываться посредством двери 210, которая соединяется с сейфом 200 через петлю. Закрытое положение двери 210 может избирательно сохраняться посредством использования запорного устройства для двери. Как показано на фиг. 2-5, на наружной поверхности двери 210 выполнена дверная ручка 310,которая способна вращаться при манипулировании. Рукоятка 311 составляет единое целое с дверной ручкой 310 и, поэтому передает рабочее действие дверной ручки 310. Также,рукоятка 311 проходит через дверь 210 и выступает с внутренней стороны двери 210. Поворотный кронштейн 320 соединяется с рукояткой 311, выступающей с внутренней стороны двери 210, и, таким образом, может целостно вращаться вместе с рукояткой 311. Кроме того,поворотная защелка 330 предусмотрена между дверью 210 и поворотным кронштейном 320. При этом поворотная защелка 330 избирательно отделяется от поворотного кронштейна 320 вдоль осевого направления рукоятки 311. Также, поворотный кронштейн 320 соединен с поворотной защелкой 330 и покрывает, по крайней мере, одну часть периферической поверхности поворотной защелки 330, и образуется, по крайней мере, одной из первой связующей поверхности 331 и второй связующей поверхности 322 в контактной поверхности между поворотным кронштейном 320 и поворотной защелкой 330 и, тем самым, удерживает относительное вращение. Соответственно,поворотный кронштейн 320 и поворотная защелка 330 могут вместе вращаться и избирательно отделяться друг от друга вдоль осевого направления рукоятки 311. Далее описан пример, в котором поворотная защелка 330 выполнена в нецилиндрической форме и имеет первую связующую поверхность 331 параллельно обеим боковым частям периферической поверхности поворотной защелки 330, а поворотный кронштейн 320 образуется в форме скобы или имеет - образную форму и охватывает, по крайней мере, одну часть периферической поверхности поворотной защелки 330 и, таким образом, соединяется с поворотной защелкой 330. При этом образуется вторая связующая поверхность 322 по обоим концам поворотного кронштейна 320 и создается поверхностный контакт с первой связующей поверхностью 331 поворотной защелки 330. Как описывалось выше, поворотный кронштейн 320 и поворотная защелка 330 могут иметь различные типы форм, как например, -вырезанную форму и т.п., в зависимости от требуемого условия. Настоящее изобретение не сводится или не ограничивается формой поворотного кронштейна 320 и поворотной защелки 330. Однако, желательно,чтобы поворотный кронштейн 320 и поворотная защелка 330 легко отделялись друг от друга вдоль осевого направления рукоятки 311. Также, в соответствии с настоящим примером осуществления изобретения, отверстие рукоятки 332 4 выполнено в центральной части поворотной защелки 330, и рукоятка 311 дверной ручки 310 проходит через отверстие рукоятки 332. Однако настоящее изобретение этим не ограничивается и рукоятка 311 дверной ручки 310 может иметь иную конструкцию и не проходить через поворотную защелку 330. Также, рукоятка 311 и поворотный кронштейн 320 могут быть соединены друг с другом посредством наружной резьбы на конце рукоятки 311 и внутренней резьбы в отверстии 321,выполненном в поворотном кронштейне 320. Также,комбинированное положение может быть зафиксировано посредством соединяющей гайки 313 и шайбой с наружной стороны поворотного кронштейна 320. Также, в зависимости от примеров осуществления настоящего изобретения, рукоятка 311 и поворотный кронштейн 320 могут быть выполнены как целая часть с помощью использования комбинационного способа, как например, сварка и т.п. Как описывалось выше, вращение поворотной защелки 330 может быть избирательно удерживаться посредством блокировочного устройства 370, установленным изнутри двери 210. Блокировочное дверное устройство 370 включает блокировочный корпус 371, предусмотренный изнутри двери 210, и замок 372, принимаемый в блокировочном корпусе 371, который избирательно извлекается наружу из блокировочного корпуса 371. Замок 372, извлекаемый из блокировочного корпуса 371, может создать поверхностный контакт с периферической поверхностью поворотной защелки 330 и тем самым удержать вращение поворотной защелки 330. Также, поскольку блокировочный корпус 371 механически или электрически связан с модулем блокировки 373, предусмотренным на наружной поверхности двери 210, замок 372 можно избирательно вытащить из блокировочного корпуса 371 в соответствии с действием блокировочного модуля 373. При этом, блокировочный модуль 373 может включать дисковый блокировочный модуль,клавишный блокировочный модуль и т.п., которые обычно используются для сейфа 200 с тем, чтобы конкретный пользователь мог пользоваться сейфом 200. Также,в зависимости от примеров осуществления изобретения, блокировочная канавка 333 может быть выполнена на периферической поверхности поворотной защелки 330, в которой оказывается, по крайней мере, одна часть замка 372 и, тем самым, устойчиво сохраняется ограниченное положение поворотной защелки 330 посредством замка 372. Также, вместо блокировочной канавки 333, может быть выполнен выступ, чтобы заблокировать замок 372. В соответствии с настоящим примером осуществления, замок 372 напрямую образует поверхностный контакт с поворотной защелкой 330 и, тем самым, сдерживается вращение поворотной защелки 330. Однако настоящее изобретение этим не ограничивается. В частности, в зависимости от 21130 примеров осуществления, замок 372 может сдерживать поворотный кронштейн 320, который связан с поворотной защелкой 330 и вращается вместе с поворотной защелкой 330, и, тем самым,может сдерживать вращение поворотной защелки 330 без прямого сдерживания вращения поворотной защелки 330. Элемент стопорного штифта 340 предусмотрен с внутренней стороны двери 210,который взаимодействует с поворотной защелкой 330 таким образом, чтобы дверь 210 могла избирательно удерживаться сейфом 200 в соответствии с вращательным манипулированием дверной ручки 310. Кроме того, элемент стопорного штифта 340 включает связующий блок 350, который при вращении соединяется с поворотной защелкой 330, а фиксирующий штифт 360 при вращении соединяется со связующим блоком 350 и, таким образом, взаимодействует со связующим блоком 350 и избирательно выступает из двери 210. Также,отверстие под штифт 203 образуется в сейфе 200 для приема свободного конца фиксирующего штифта 360. Связующий блок может включать соединяющую связующую часть 351 и вращающуюся связующую часть 352. Соединяющая связующая часть 351 имеет- образную форму и один конец соединяющей связующей части 351 по центру соединяется с поворотной защелкой 330. Также, вращающаяся связующая часть 352 имеет Т- образную форму и вращается во внутренней части двери 210. При этом другой конец соединяющей связующей части 351 по центру соединяется с вращающейся связующей частью 352. Также, один конец вращающейся связующей части 352 при вращении соединяется с одним концом фиксирующего штифта 360. Также, поскольку фиксирующий штифт 360 при вращении соединяется с вращающейся связующей частью 352,фиксирующий штифт 360 взаимодействует с соединяющей связующей частью 351 и вращающейся связующей частью 352 в соответствии с манипуляцией вращения дверной ручки 310. При этом фиксирующий штифт 360 может избирательно выступать из верхней поверхности двери 210. Когда свободный конец фиксирующего штифта 360 выступает наружу из верхней поверхности двери 210, свободный конец фиксирующего штифта 360 может оказаться в отверстии под штифт 203 и, таким образом, дверь 210 можно удерживать в закрытом положении. Также, связующий блок 350 и фиксирующий штифт 360 могут при вращении соединяться друг с другом через штифт или петлю. При этом штифтовая направляющая 380 может быть предусмотрена изнутри двери 210 для приема свободного конца фиксирующего штифта 360 и для направления свободного конца фиксирующего штифта 360 с целью надежного выполнения линейного движения. В соответствии с настоящим примером осуществления, связующий блок 350 включает соединяющую связующую часть 351 и вращающуюся соединяющую часть 352 и передает вращательное движение поворотной защелки 330 на фиксирующий штифт 360, то есть, в конструкции связующего блока 350 используется двухскладчатый связующий способ. Однако, в зависимости от примеров осуществления, в конструкции связующего блока 350 может использоваться трехскладчатый связующий способ,четырехскладчатый связующий способ и т.п. При этом, настоящее изобретение не сводится или не ограничивается количеством связующих частей. В нормальном положении, в соответствии с вышеописанной конструкцией,расположение поворотной защелки 330 можно поддержать и,таким образом, зафиксировать рукояткой 311 дверной ручки 310 и элементом стопорного штифта 340. Даже когда рукоятка 311 дверной ручки 310 и поворотный кронштейн 320, составляющий единое целое с рукояткой 311, повреждены вследствие сильного удара снаружи, расположение поворотной защелки 330 может быть поддержано элементом стопорного штифта 340. На фиг. 6 представлен вид в плане,иллюстрирующий запорное устройство для двери в действии. При вращении дверной ручки 310 против часовой стрелки на внутренней стороне двери 210 с целью удержания замкнутого положения двери 210,рукоятка 311 вращается против часовой стрелки вместе с дверной ручкой 310, и поворотный кронштейн 320 и поворотная защелка 330 также вращаются против часовой стрелки. Поскольку поворотная защелка 330 вращается против часовой стрелки, соединяющая связующая часть 351 и вращающаяся связующая часть 352,подсоединенная к ней,соответственно взаимодействуют с поворотной защелкой 330, что приводит к тому, что фиксирующий штифт 360,движущийся по направлению вверх и вниз таким образом, что свободный конец фиксирующего штифта 360 может выступать наружу из верхней поверхности двери 210 и, таким образом, дверь 210 можно удержать в закрытом положении. Также,движение против часовой стрелки поворотной защелки 330 может избирательно удерживаться замком 372 блокировочного устройства 370. На фиг. 7 представлен вид в плане,иллюстрирующий конструкцию запорного устройства для двери в соответствии с другим примером осуществления настоящего изобретения. Как показано на фиг. 7, пара фиксирующих штифтов 360 и 362, обращенных друг к другу,может быть выполнена включением вращающейся связующей части 352 в центральную часть. Также,штифтовые направляющие 380 и 382 могут быть предусмотрены в верхней и нижней поверхности двери для приема фиксирующих штифтов 360 и 362,соответственно. Посредством такой конструкции дверь может быть ещ более надежно удерживаться. Конструкцию можно упростить, если один связующий блок 350 будет взаимодействовать с парой фиксирующих штифтов 360 и 362 и, таким образом, уменьшится количество деталей и сократится время их сборки. 5 21130 Как описывалось выше, в соответствии с настоящим примером осуществления, рукоятка 311 дверной ручки 310 может соединяться не напрямую с поворотной защелкой 330. В частности, рукоятка 311 может соединяться с поворотной защелкой 330 не напрямую, а через поворотный кронштейн 320 и может отделяться от поворотной защелки 330. Соответственно, в том случае когда рукоятка 311 дверной ручки 310 и поворотный кронштейн 320,составляющий единое целое с рукояткой 311,повреждаются вследствие сильного удара снаружи,поворотная защелка 330 и элемент стопорного штифта 340, соединенный с ней, могут быть едва повреждены, удерживая замкнутое состояние двери 210. Как показано на фиг. 8, обычный способ открывания объекта, как например, сейфа, может включать способ открывания с использованием дрели, зубила и т.д. В частности, может применяться способ нанесения сильного удара извне с использованием дрели, зубила и т.п., и при этом происходит повреждение сравнительно хрупкой дверной ручки и элемента стопорного штифта,соединенного с ней. Однако,в соответствии с настоящим изобретением, рукоятка 311 дверной ручки 310 соединяется не напрямую с поворотной защелкой 330, а через поворотный кронштейн 320, вместо прямого соединения с поворотной защелкой 330. Соответственно, можно задержать насильственное проникновение, использующее дрель, зубило и т.д. В частности, в случае, когда дверная ручка 310 и поворотный кронштейн 320 могут быть повреждены вследствие сильного удара извне, поворотный кронштейн 320 может отделиться от поворотной защелки 330. Следовательно, несанкционированному пользователю необходимо будет предпринять другое действие по разборке поворотной защелки 330. В частности,может потребоваться определенное время для открытия сейфа 200 и,таким образом, несанкционированный пользователь не сможет открыть сейф 200 в течение сравнительно короткого времени. Как показано выше, в соответствии с настоящим изобретением, можно надежно охранять объект,нуждающийся в защите, как например, сейф и финансовый банковский автомат. Кроме того, в соответствии с настоящим изобретением, даже когда дверная ручка и рукоятка дверной ручки повреждаются вследствие сильного удара извне, поворотный кронштейн и поворотная защелка могут отделиться друг от друга. Следовательно, замкнутое состояние двери можно удержать и несанкционированный пользователь не сможет быстро открыть дверь. Хотя было показано и описано только несколько примеров осуществления настоящего изобретения,настоящее изобретение не ограничивается описанными примерами осуществления. Наоборот,специалистам в данной области известно, что эти примеры осуществления могут быть изменены без нарушения сущности изобретения, объем которого определен формулой изобретения. 6 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конструкция двери с запорным устройством,включающая дверь, установленную на объекте для открывания и закрывания помещения для хранения этого объекта дверную ручку, выполненную на наружной поверхности двери поворотный кронштейн,установленный изнутри двери,соединенный с рукояткой дверной ручки для вращения вместе с рукояткой блокировочное устройство, выполненное изнутри двери и элемент стопорного штифта, выполненный изнутри двери для избирательного соединения двери с объектом в соответствии с вращательной манипуляцией дверной ручки, отличающаяся тем, что она дополнительно снабжена поворотной защелкой,выполненной между дверью и поворотным кронштейном для вращения с дверной ручкой и разъмно соединенной с поворотным кронштейном вдоль осевого направления рукоятки, при этом блокировочное устройство выполнено с возможностью избирательного удерживания вращения поворотной защелки, а элемент стопорного штифта выполнен с возможностью взаимодействия с поворотной защелкой. 2. Конструкция двери по п.1, отличающаяся тем, что поворотный кронштейн соединен с поворотной защелкой, охватывая, по крайней мере,одну часть периферической поверхности поворотной защелки, и образуя, по крайней мере,одну связующую поверхность в контактной поверхности между поворотным кронштейном и поворотной защелкой для удерживания относительного вращения. 3. Конструкция двери по п.2, отличающаяся тем, что поворотная защелка снабжена первой связующей поверхностью, а поворотный кронштейн снабжен второй связующей поверхностью,выполненными в соответствии с тем, что первая связующая поверхность подлежит сцеплению со второй связующей поверхностью. 4. Конструкция двери по п.1, отличающаяся тем, что блокировочное устройство включает блокировочный корпус, выполненный изнутри двери и замок, вставляемый в блокировочный корпус и избирательно извлекаемый наружу из блокировочного корпуса, при этом извлеченный замок образует поверхностный контакт с периферической поверхностью поворотной защелки. 5. Конструкция двери по п.4, отличающаяся тем, что в периферической поверхности поворотной защелки выполнена блокировочная канавка для приема замка. 6. Конструкция двери по п.1, отличающаяся тем, что элемент стопорного штифта включает связующий блок, вращательно соединяющийся с поворотной защелкой и фиксирующий штифт,вращательно соединяющийся со связующим блоком и, таким образом, взаимодействующий со связующим блоком для избирательного выступания из двери и приема отверстием для штифта в объекте. 21130 7. Конструкция двери по п.6, отличающаяся тем, что связующий блок включает соединяющую связующую часть, шарнирно соединенную с поворотной защелкой и вращающуюся связующую часть, вращательно соединенную с соединяющей частью и фиксирующим штифтом, вращаемым на двери. 8. Конструкция двери по п.6, отличающаяся тем, что она дополнительно содержит штифтовую направляющую, выполненную на двери для направления свободного конца фиксирующего штифта для выполнения линейного движения. 9. Конструкция двери по п.7, отличающаяся тем, что в ней предусмотрена пара фиксирующих штифтов, обращенных друг к другу, и вращающаяся связующая часть выполнена между парой фиксирующих штифтов. 10. Конструкция двери по п.1, отличающаяся тем, что в поворотной защелке выполнено отверстие для рукоятки и рукоятка дверной ручки проходит через отверстие для рукоятки.
