Стеновая панель и конструкция здания из них

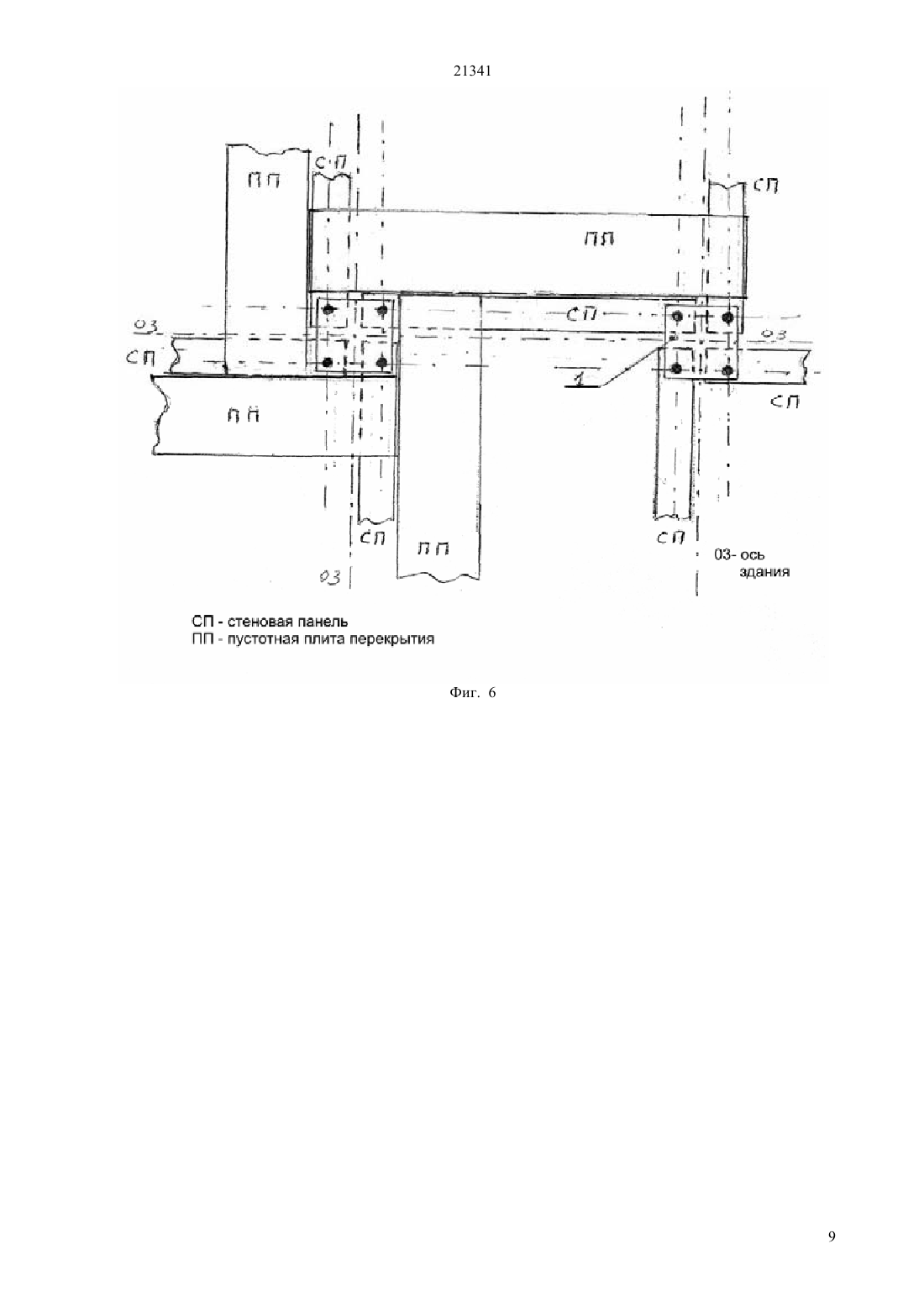

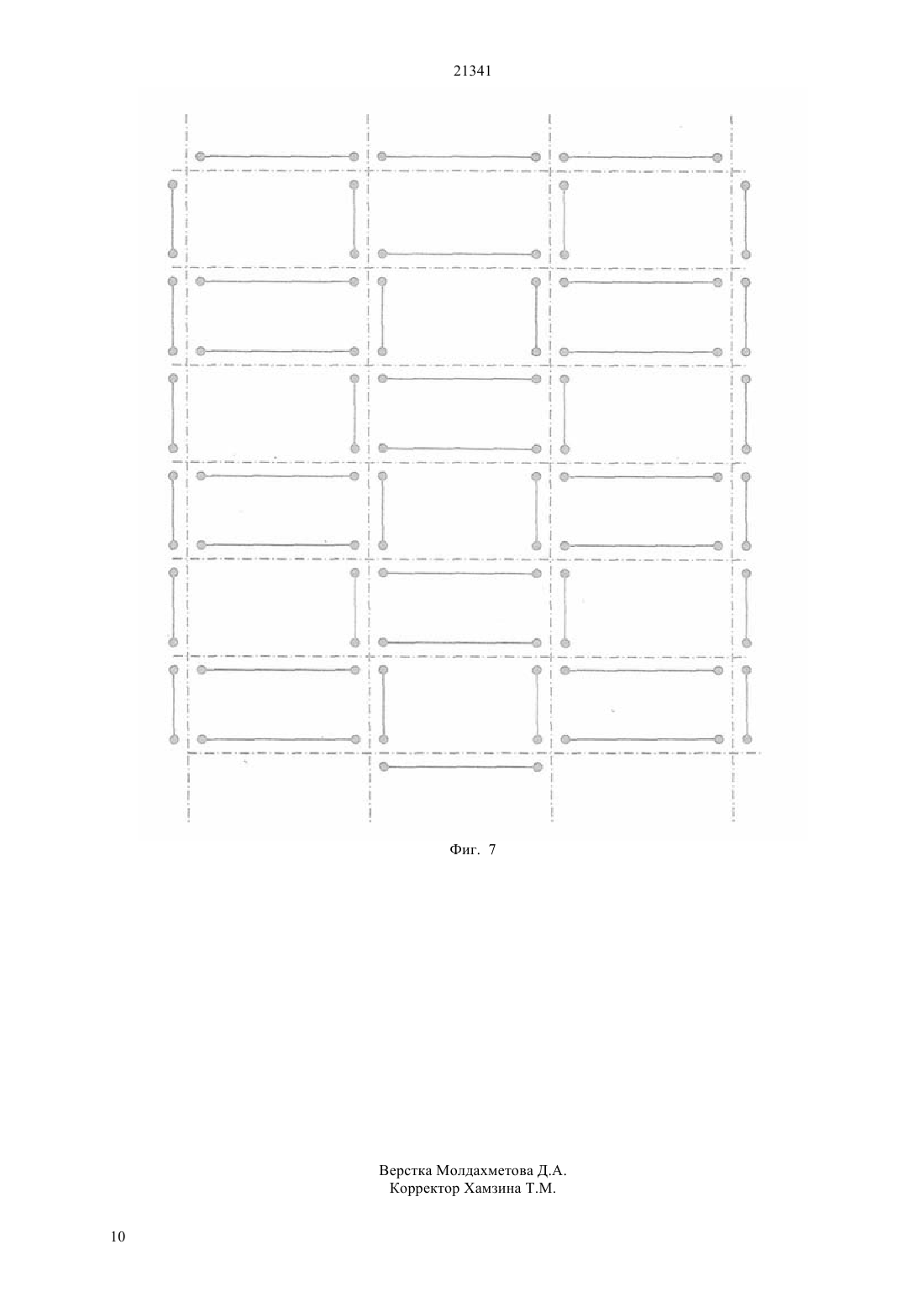

(51) Е 04 С 2/00 (2006.01) Е 04 Н 1/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ вертикали, так и по горизонтали, сборно-разборным соединением без сварочных работ, при этом четыре трубы в соединительных узлах будут представлять колонну здания на всю высоту, таких колонн в здании будет соответствовать количеству соединительных узлов, при этом каркас здания из толстостенных труб по всему объему будет не жестким, что увеличит сейсмостойкость. Предлагаемые стеновые панели в отличие от объемных блоков проще изготавливать,транспортировать и монтировать, возможно,совместное применение объемных блоков (по п/п РК 18640) и стеновых панелей. Предлагаемая конструкция стеновых панелей позволяет производить быстрое соединение с большой точностью, без сварки, с помощью Н-образных соединителей, соединение получается сборноразборным и не жестким, что важно для повышения сейсмостойкости здания. Стеновая панель имеет несущую плоскую раму из толстостенных труб, что дает возможность применения пенобетона или других легких заполнителей, уменьшающих вес панели,перекрытия можно изготавливать пустотными плитами по известным технологиям.(76) Крюков Виктор Михайлович , Крюков Евгений Викторович(54) СТЕНОВАЯ ПАНЕЛЬ И КОНСТРУКЦИЯ ЗДАНИЯ ИЗ НИХ(57) Изобретение относится к строительству жилых,общественных и торговых зданий, а так же административно-бытовых корпусов, офисов и цехов предприятий. Стеновая панель выполнена в виде плоской несущей рамы состоящей из толстостенных труб,двух вертикальных представляющих часть колонн здания и двух горизонтальных представляющих ригеля, а так же не несущий заполнитель,предпочтительно из пенобетона или сэндвичпанелей, выполняющего роль ограждения, тепло и шумоизоляции или без заполнителя при этом будут создаваться обширные помещения. Конструкция здания характеризуется тем, что предлагаемые стеновые панели с помощью сдвоенных Н-образных соединительных элементов в соединительных узлах будут закрепляться как по 21341 Изобретение относится к строительству жилых и общественных зданий, административно-бытовых корпусов и цехов промышленных предприятий из стеновых панелей. Возможно совместное применение предлагаемых стеновых панелей и объемных блоков, описанных в предварительном патенте 18640, так как они имеют похожие несущие рамы и одинаковый способ соединения и могут дополнять друг друга. Например, в жилищном строительстве, где объемным блоком с полной заводской готовностью изготавливают наиболее сложную часть квартиры, это блок с кухней,отдельной ванной и туалетом. Остальные комнаты достраиваются стеновыми панелями, которые легче изготавливать, транспортировать и монтировать. Предлагаемая стеновая панель можно сказать является частью объемного блока описанного в п/п РК 18640, с теми же способами соединения. При выделении стеновой панели из объемного блока, возникло ряд положительных качеств,которые позволяют говорить о самостоятельном изобретении, так как дают возможность строить сейсмостойкие здания из одних облегченных стеновых панелей с несущей рамой и перекрытием из известных пустотных плит. Данная конструкция стеновых панелей, соединительных элементов и самого здания предопределяет большую точность в изготовлении панелей и монтаже здания, что бы стержни соединительных элементов без проблем входили в толстостенные трубы панелей. Стеновая панель состоит из плоской несущей рамы см. фиг. 1 из толстостенных труб - 1, 2 и не несущего заполнителя выполняющего роль ограждения, тепло и шумоизоляции. Высота толстостенных вертикальных труб (В) соответствует размеру осей этажа за минусом толщины соединительной плиты с учетом верха и низа. Длина зависит от конструкции здания и несущей способности. При размере более 3,5 м необходимо принять дополнительные меры для увеличения несущей способности, между ригелями поставить упорную трубу (3) и связи жесткости с угла на угол, а так же не нагружать плитами перекрытия более длинные стороны комнаты. Стеновые панели могут быть пустыми, это просто рама для создания обширных помещений или с армированием и заполнителем, чаще из пенобетона см. фиг. 2 или сэндвич-панелями с минераловатным заполнителем см. фиг. 3 с различными проемами оконными,дверными и другими. Дверной проем усложняет конструкцию, так как нарушает целостность нижнего трубчатого ригеля. Для сохранения несущей способности проем необходимо выполнять из соответствующего швеллера, к которому сваркой привариваются трубы ригеля и связи жсткости см. фиг. 3. Стеновые панели в здании монтируются с помощью Н-образных соединителей см. фиг. 4,которые внутри здания будут иметь по четыре стержня, а при соединении внешних стен два или три. Если рассмотреть соединительный узел из четырех вертикальных труб, в который сойдутся четыре стеновых панели, то эти четыре трубы будут 2 представлять как бы одну колонну на всю высоту здания. Через каждые три метра, согласно высоты осей этажа, эти четыре трубы с помощью сдвоенного соединительного элемента будут соединяться в одно целое, при этом стеновые панели закрепляются как по вертикали, так и по горизонтали см. фиг. 5 и фиг. 6 Для более понятного представления конструкции здания из стеновых панелей с заполнителем из сэндвич - панелей и внутренней отделкой из гипсокартона с перекрытием комнат из известных пустотных плит, приведем описание в конкретных размерах. Для здания до десяти этажей толстостенные трубы примем размерами внешний диаметр 120 мм, внутренний 100 мм, толщину сэндвич-панелей 120 мм см. фиг. 3, или аналогичной конструкции из пенобетона см. фиг. 2, применяя общее армирование, отформуем выступающие части на 120 мм и так же заполним внутреннюю полость панели,оставляя проемы. Сдвоенный соединительный элемент см. фиг. 4, будет представлять стальную плиту 500500 мм толщиной 20 мм с четырьмя отверстиями диаметром 90 мм по центрам квадрата 300300 мм, в которые вставлены и закреплены сваркой четыре стержня по 90 мм в диаметре, длиной по 300 мм в каждую сторону от плиты. Концы стержней имеют конусность для быстрого соединения. Монтаж предлагаемых стеновых панелей с помощью Н-образных соединительных элементов будет отличаться от монтажа объемных блоков тем,что в соединительном узле каждая установленная панель зависит от предыдущей. То есть при проектировании каждая панель маркируется и должна занимать свое место в соединительном узле см. фиг. 7. Здание из предлагаемых стеновых панелей и способе соединения Н-образными элементами будет сейсмостойким и применяя антикоррозийную защиту металла долговечным по сравнению с другими,ввиду отсутствия некачественных сварных соединений на строительной площадке. Для увеличения сейсмостойкости здания опирание плит перекрытия необходимо производить на более короткие стеновые панели и располагать их вдоль и поперек для упора друг в друга или применять другие дополнительные меры против сдвига. При данном способе соединения без сварки появляется ещ одно положительное свойство это сборно-разборное соединение. Здание можно при необходимости разобрать на исходные детали и вновь собрать в другом месте. Для повышения точности изготовления стеновых панелей, предлагаю раму изготавливать в специальных кондукторах. Это можно поручить специально разработанному роботизированному комплексу с автоматической сваркой. Вначале выставляются ригеля из труб с вырезами под сварку с вертикальными трубами. Затем зажатые сверху и снизу отцентрованные вертикальные трубы подводятся к ригелям, и производится автоматическая сварка рамы. На графических приложениях схематично показано следующее Фиг. 1. Несущая рама стеновой панели 21341 из толстостенных труб, где 1 - вертикальные толстостенные трубы, 2 - горизонтальные толстостенные трубы (ригеля), 3 - дополнительная толстостенная труба связывающая верхний и нижний ригеля при длине рамы более 3,5 м для увеличения жесткости, при этом применяются и связи жесткости с угла на угол. В соответствует высоте осей этажа за минусом толщины плиты соединительного элемента,С размер соответствующий высоте этажа в свету и расположению ригелей, Д - размер толстостенных труб рамы, Е - размер рамы в длину по осям вертикальных труб, А/2- соответствует половине толщине (А) плиты перекрытия, плюс половина толщины соединительной плиты, а так же необходимо учитывать толщину уплотнителя под и над плитами перекрытия. Фиг. 2 Стеновая панель с заполнителем из пенобетона (1), размер (И) соответствует 120 мм и позволяет нормально укладывать плиты перекрытия, а так же улучшает теплосбережение. Фиг. 3 Стеновая панель с заполнителем из сэндвич-панелей с дверным проемом, где (1) сэндвич - панели, 2 - уголки для крепления, 3 дверной проем из швеллера величина которого должна сохранить несущую способность нижнего ригеля. Величина (И) соответствует 120 мм, при этом внутренняя отделка помещений производится гипсокартонном, дополнительным утеплителем служит УРСА, ИЗОВЕР, монтажная пена и другие. Фиг. 4 Соединительный элемент представляет стальную плиту толщиной (К) с отверстиями в которые вставлены стальные стержни диаметром(Л) закрепленные сваркой и отцентрованные. Длина стержней по 300 мм от плоскости плиты, на концах имеют конусность для облегчения монтажа. Оси стержней должны соответствовать осям вертикальных труб стеновых панелей. Количество стержней максимально четыре, может быть два, три. Фиг. 5 Схематичный вертикальный разрез комнаты этажа здания, где 1 - стеновая панель из пенобетона, 2 - вертикальная толстостенная труба,3 - пустотная плита перекрытия, 4 - сдвоенный соединительный элемент, 5 - связи жесткости с угла на угол, 6 - горизонтальные толстостенные трубы Фиг. 6 Вид сверху узла соединения, и расположения стеновых панелей, где 1 соединительный элемент, СП - стеновая панель,ПП - пустотная плита перекрытии, ОЗ - оси здания. Фиг. 7 План этажа здания со схемой монтажа стеновых панелей, где указана зависимость установки в соединительных узлах. Трубчатые ригеля, в обычной конструкции стеновой панели располагаясь над плитами перекрытия, делают практически невозможным создание обширных помещений. Для создания обширных помещений и панелей с дверными проемами, предлагаем трубчатые ригеля сместить максимально к верху и низу вертикальных труб,возможно применение швеллеров, что бы ригеля не выступали за плоскость пустотных плит перекрытия. При этом определяется опирание пустотных плит перекрытия производить на перпендикулярные стеновые панели. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Стеновая панель, характеризующаяся тем, что она выполнена в виде плоской несущей рамы,состоящей из толстостенных труб,двух вертикальных, представляющих часть колонн здания и двух горизонтальных, представляющих ригеля, а так же не несущий заполнитель,предпочтительно из пенобетона или сэндвичпанелей, выполняющего функции ограждения,тепло и шумоизоляции или без заполнителя для создания обширных помещений. 2. Конструкция здания, характеризующаяся тем,что стеновые панели с помощью сдвоенных Нобразных соединительных элементов в соединительных узлах закреплены как по вертикали,так и по горизонтали,сборно-разборным соединением без сварочных работ, при этом четыре трубы в соединительных узлах представляют колонну здания на всю высоту, а количество таких колонн в здании соответствует количеству соединительных узлов, при этом каркас здания из толстостенных труб по всему объему не жесткий,что увеличивает его сейсмостойкость.
