Энергопоглотитель сейсмоизоляции от горизонтальных колебаний
Формула / Реферат

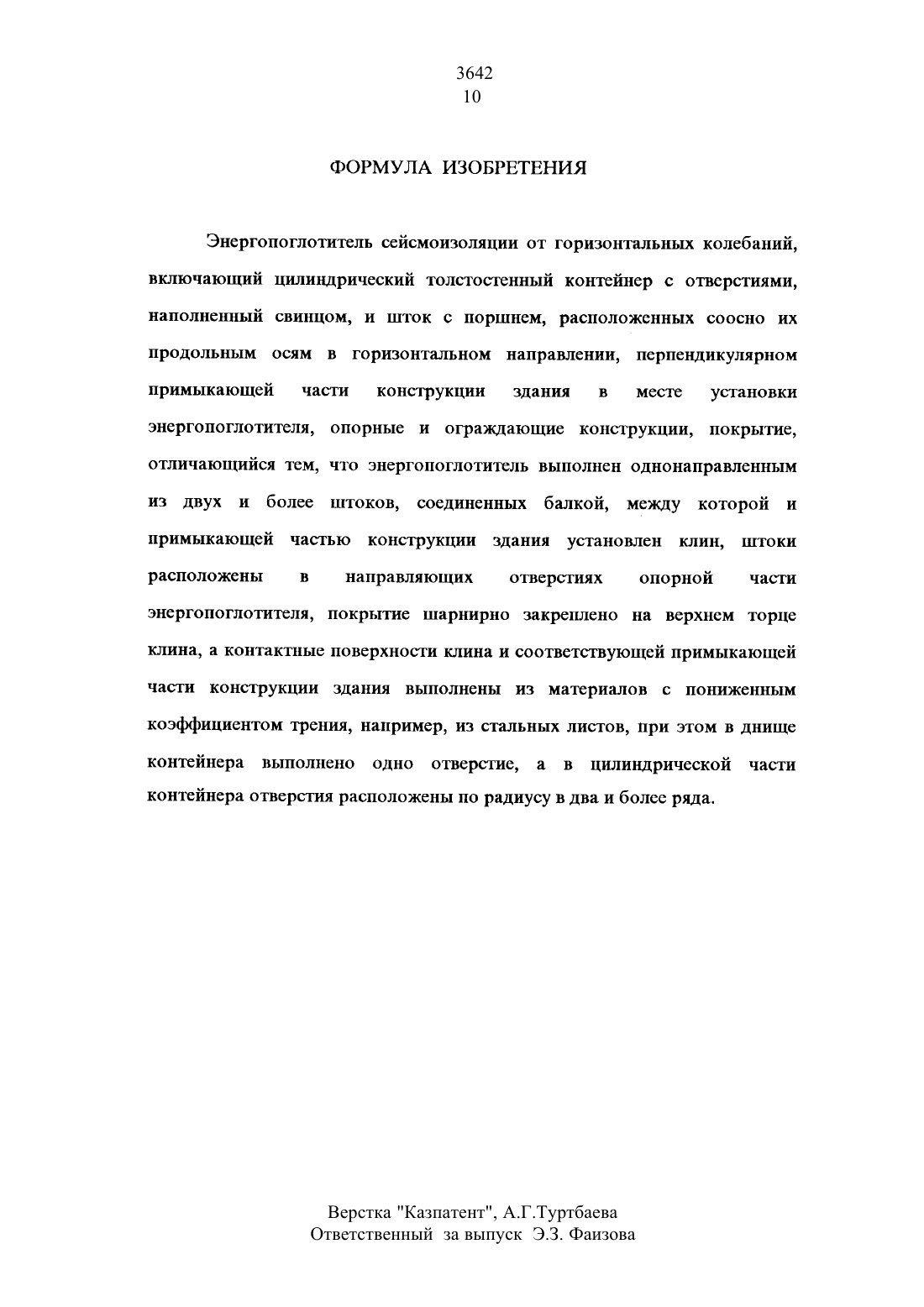

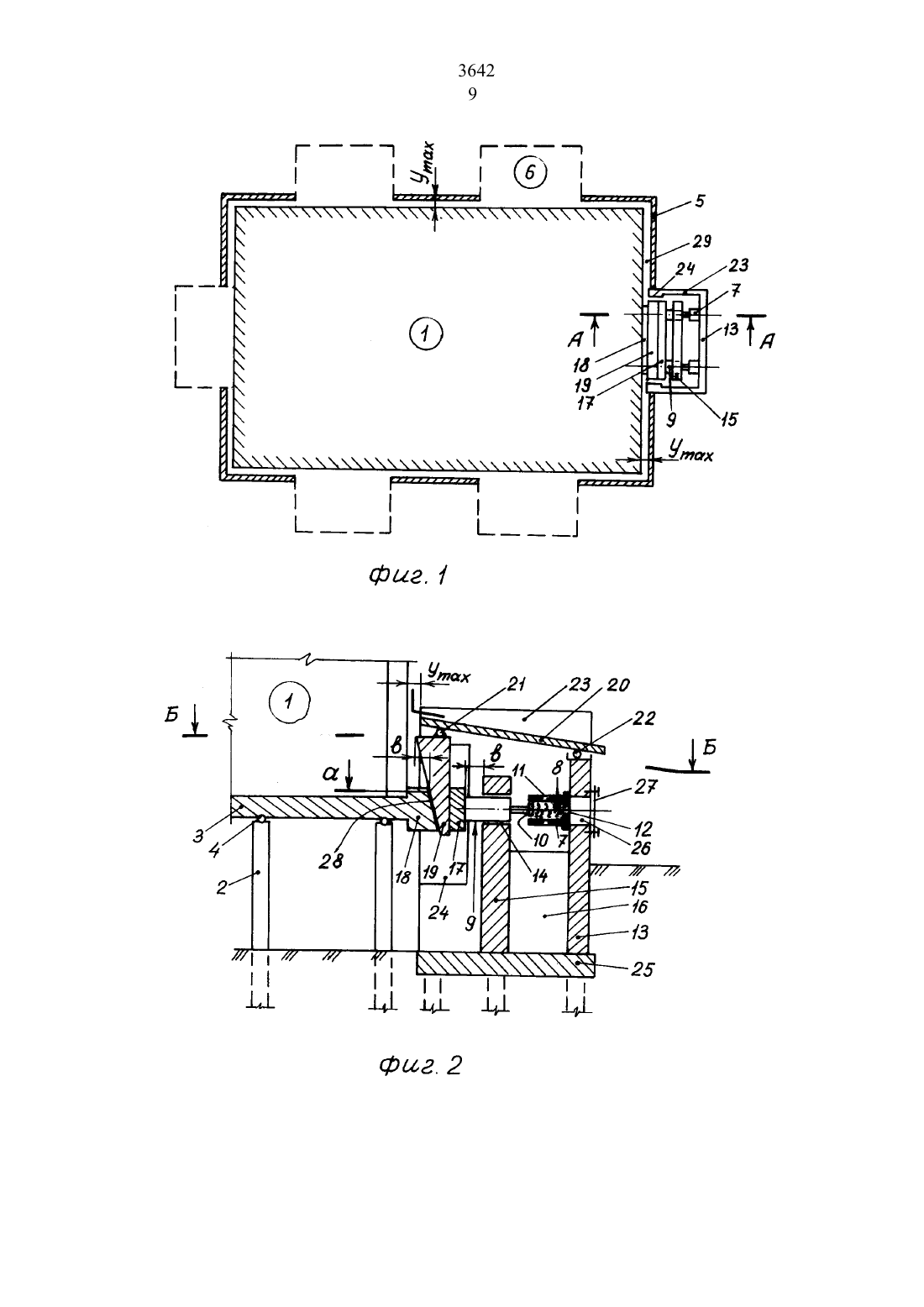

Цель изобретения-повышение надежности работы сейсмоизоляции от горизонтальных колебаний. Предполагается, что упругая связь изолируемого объекта с основанием осуществляется одним из известных способов. Подземная часть здания отделяется от окружающего грунта секциями ограждающей стены, между которыми устанавливаются энергопоглотители однонаправленного действия экструзионного типа, каждый из которых состоит из цилиндрического контейнера,наполненного свинцом, штока и поршня. Контейнер имеет несколько рядов отверстий в цилиндрической части и одно отверстие - в днище и упирается во внешнюю опорную стену. Между штоком и смежной частью конструкций здания размещается клин. Поглощение энергии колебаний происходит при выдавливании свинца через отверстия контейнера при движении здания в ее сторону. При движении здания в противоположную сторону щель, образующаяся между опорной частью штока и смежной частью здания, выбирается клином, что обеспечивает очередное движение в сторону контейнера без люфта и непрерывное поглощение энергии колебаний здания.
Текст
Изобретение относится к области сейсмостойкого строительства, а именно - к сейсмоизолирующим системам. Известно техническое решение сейсмоизолирующей системы, в которой в качестве энергопоглотителя используется окружающий грунтовой массив,а роль упругой связи здания с основанием в горизонтальной плоскости выполняют свайные фундаменты, при этом энергопоглотители выполнены в виде приямков, заполненных сыпучим материалом, уплотняемым в процессе землетрясения вибраторами (Авторское свидетельство СССР Мг 1514871, ЕО 2 Д 27/34, опубл.15.1 О.89).Недостатком такого типа энергопоглотителей является то, что они не могут быть реализованы при отсутствии заглубленной в грунт части здания.Известно также сейсмостойкос здание, содержащее опорные и ограждающие конструкции и энергопоглотитель, который выполнен в виде короба с надземной частью, замкнутой в плане, и подземной частью,разомкнутой в плане в сторону окружающего грунта, при этом полость короба заполнена сыпучим материалом, который в процессе землетрясения непрерывно подается к подземной конструкции здания для осуществления полного контакта подземной конструкции здания через короб и сыпучий материал с окружающим грунтом с целью получения энергии колебаний(Авторское свидетельство СССР Кв 1805170, ЕО 2 Д 27/34, опу 6 л.30.03.93).Недостатком известного устройства является зависимость предельной силы сопротивления окружающего грунта пластическому деформированию от вертикальных составляющих колебания основания, что накладывает ограничения на применение сейсмоизолирующих систем с известными энергопоглотителями на территориях, где интенсивность вертикальныхИзвестен также энергопоглотитель сейсмоиэоляции от горизонтальных колебаний, выбранный автором в качестве прототипа, включающий шшиндрический толстостенный контейнер с отверстиями, наполненный СВИНЦОМ, И ШТОК С ПОРШНСМ, РВСПОЛОЖСННЫС СООСНО ИХ ПРОДОЛЬНЫМ ОСЯМ В горизонтальном направлении, перпендикулярном премыкающей части конструкции здания в месте установки энергопоглотителя, опорные и ограждающие конструкции, покрытие, который выполнен в виде двух поршней, соединенных стержнем и расположенных в цилштдрическом толстостенном контейнере с возможностью возвратив-поступательного перемещения. (В.С.Поляков, Л.Ш.Килимник, А.В.Черкашин. Современные методы оейсмозащиты зданий.-М.Стройиздат,1988,с. 1 36-137).В средней части цилиндра предусматривается местное сужение сечения. Пространство между поршнями и стенками Цилиндра заполнено свинцом. При перемещениях стержня с поршнями вдоль продольной оси происходит продавливание свинца через суженное сечение, что обеспечивает поглощение энергии. Во втором варианте такого энергопоглотителя цилиндр имеет ровные стенки, а стержнень - кольцевое утолщение. Недостатком экструзионньтх энергопоглотителей такого типа является то,что их применение в сейсмоизолирующих системах зданий может привестик возбуждению их крутильных колебаний. Задача изобретения - создание энергопоглотителя сейсмоизоляцииповышающего надежность работьт сейсмоизолирующих фундаментов.Для этого в предлагаемом энергопоглотителе, включающем цилиндрический толстостенный контейнер с отверстиями, наполненныйСВИНЦОМ, И ШТОК С ПОРШНСМ, РЗСПОЛОЖСННЫС 0000110 ИХ ПРОДОЛЬНЪПМ ОСЯМ Вгоризонтальном направлении, перпендикулярном примыкающей части конструкции здания в месте установки энергопоглотителя, опорные и ограждающие конструкции, покрытие, согласно изобретению,энергопоглотитель выполнен однонаправленным из двух и более штоков,соединенных балкой, между которой и примыкающей частью конструкции здания установлен клин Штоки расположены в направляющих отверстиях опорной части энергопоглотителя покрытие шарнирно закреплено на верхнем торце клина, а контактные поверхности клина и соответствующей примыкающей части конструкции здания выполнены из материалов с пониженным коэффициентом трения, например, из стальных листов, при этом в днище контейнера выполнено одно отверстие, а в цилиндрической части контейнера отверстия расположены по радиусу в два и более ряда.На фиг.1 изображено размещение энергопоглотителей по контуру здания, план по поверхности Б-Б на фиг.2, причем часть из них только оконтурена штриховыми линиями на фиг.2 изображен разрез А-А на фиг.1.Упругоподатливая связь здания 1 с основанием в основном варианте сейсмоизоляции осуществляется применением свайного фундамента,состоящего из свай 2, объединяемых росгверком 3 с помощью шарниров 4. Эта часть сейсмоизоляции может быть выполнена также в виде первого гибкого этажа или в виде резино-металлических опор.Подземная часть здания, при ее наличии, отделяется от контакта с окружающим грунтом секциями ограждающей стены 5, устанавливаемыми с зазором 29, величина которого должна быть не менее максимальной амплитуды колебаний подземной части здания относительно основания Ушах, определяемое расчетным путем в каждом конкретном случае отдельно.Энергопоглотители 6 сейсмоизоляции располагаются по внешнемуКОНТУР) здания И СОСТОЯТ ИЗ ЭКСТРУЗИОННЬШ ЭЛСМСНТОВ ОДНОНЗПРЗВЛСННОГОдействия, каждый из которых содержит цилиндрический толстостенный контейнер 7, заполненный свинцом 8, и шток 9, заканчивающийся поршнем 10. Контейнер имеет один или несколько трупп отверстий 11,расположенных в плоскостях, перпендикулярных продольной оси контейнера, и одно отверстие 12 в днище. По контуру днища контейнер опирается в упорную стенку 13. Передней частью шток 9 размещается в направляющем отверстии 14 стенки 15. Стенки 13 и 15 соединяются в единую конструкцию диафрагмами 16 и опираются на фундамент 25. Энергопогпотители объединяются в группы. В каждой должно быть не менее двух энергопоглотителей. При этом торцы штоков соединяются балкой 17. Между балкой 17 и толкателем 18, представляющим собой продолжение растверка или перекрытия за внешний контур здания,размещается плоский клин 19. Каждая труппа энергопоглотителей перекрывается покрытием 20, опирающимся одной стороной через шарнирно-неподвижную опору 21 на клин, а другой стороной - на стенку 13 через шарнирно-подвижную опору 22. С боков энергопоглотители отраждаются стенками 23, имеющими с внутренней стороны выступающие направляющие плоскости 24. Под днищем контейнера в стене 13 устраивается полость 26, закрытая с внешней стороны крышкой 27. Контактные поверхности толкателя 18 и клина 19 облицовываются стальными листами 28. Отметка а соответствует допустимому опусканию верхнего торца клина.Рабочий ход поршня и, соответственно, свободный ход штока и возможное перемещение передней грани клина должны быть не менее в 2 УМЕ, где УТй - остаточное смещение поршня за счет выдавливания свинца через отверстия контейнера при очередном 1 - м движении здания в сторону энергопоглотителя при 1 - м землетрясении суммирование по 1 включает все движения в рассматриваемом направлении при каждом - мЗСМЛСТРЯССНИИ суммирование ПО включает все расчетные землетрясения за
МПК / Метки
МПК: E02D 31/08
Метки: колебаний, горизонтальных, энергопоглотитель, сейсмоизоляции
