Конвейерная линия для первичной переработки мелких животных

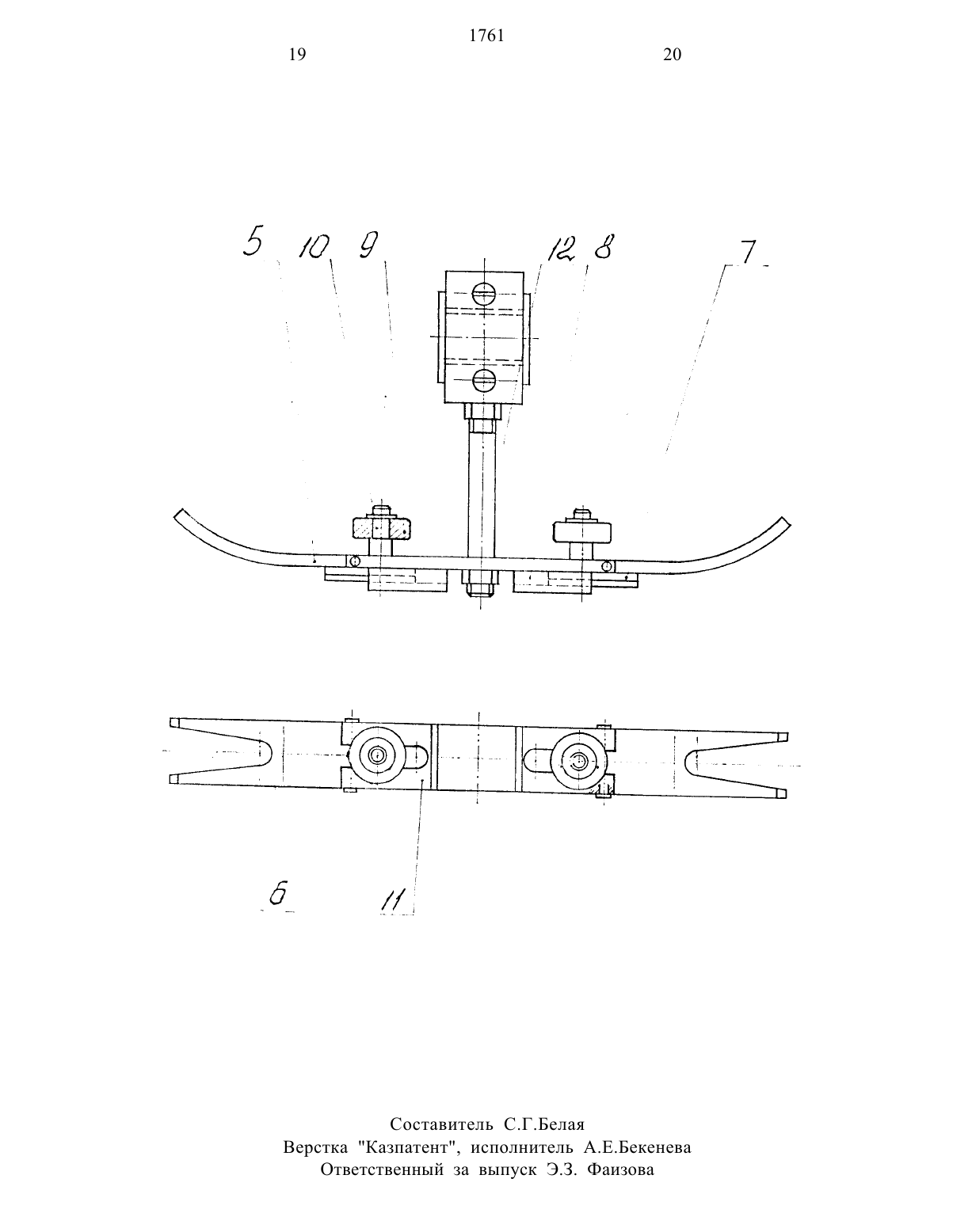

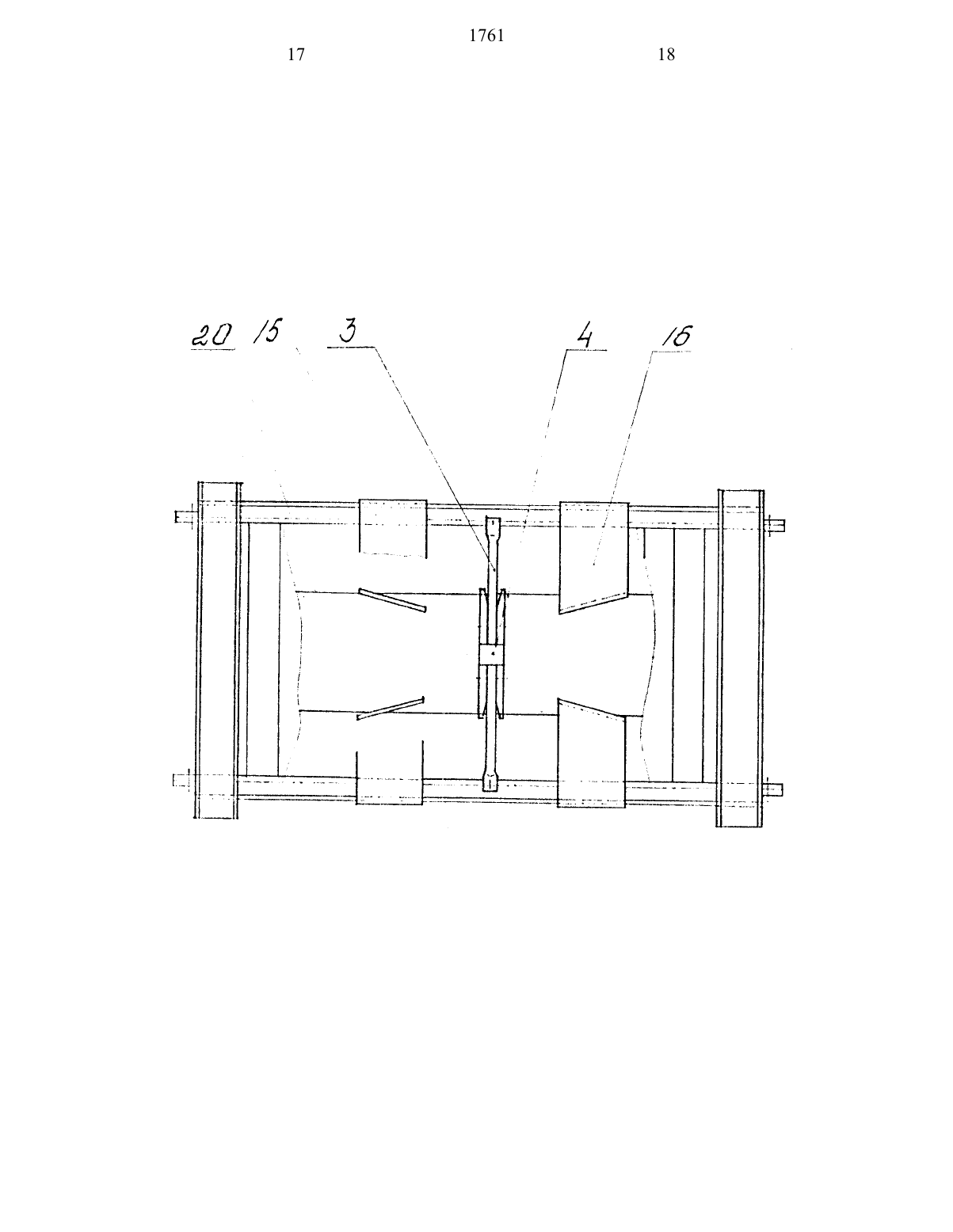

Изобретение относится к конвейерным линиям для первичной переработки мелких животных преимущественно каракульских ягнят.Наиболее близким к изобретению по технической сущности является конвейерная линия для боенской переработки животных,состоящая из цепного транспортера с направляющими, несущего клещеобразные зажимы и предназначенного для перемещения животных во время их обескровливания, желоба для сбора крови, механизма для сбрасывания туш с транспортера после окончания обескровливания представляющего собой 1 установленные на пути движения клещеобраэны зажимовпланки направляющей, стола раскроя шкур, механизма снятия шкур, представляющего собой две направляющие, первая из которых служит в качестве опоры для роликов крюков, а вторая для ппоры ног туш и ленточного транспортера для отвода обработанных туш (авторское свидетельство СССР М 210685, А 22 В 5/00,1968 г.).Основным недостатком вышеуказанной конвейерной линии является то, что она допускает большие дефекты сырья - шкурки (до 20),которые резко увеличиваются при обработке шкурок с мертворожденных ягнят. Процесс обескровливания вц ней происходит открытым способом. Большая длина обескровливающего желоба (75 м) не обеспечивает полное стекание крови, которая, быстро свертываясь,застывает на его средней частидт.к. время свертывания крови меньше, чем время ее стекания, последнее зависит от длины обескровливающего желоба. Это явление отрицательно сказывается на санитарно-гигиенических условиях рабочих.Клещеобразные зажимы не обеспечивают надежность технологического процесса за счет чего снижается производительность труда, при длительной эксплуатации линии фиксирующие пружины теряют свои первоначальные упругие свойства, что при резкомсказывается на качестве получаемого сырья и затрудняет проведение последующих технологических процессов съем, засолка, сушка и очистка шкурок.Указанная цель достигается тем, что в конвейерной линии для первичной переработки мелких животных, преимущественно каракульских ягнят, содержащей транспортер в виде двух параллельно расположенных бесконечных цепей с закрепленными на них поперечными планками, несущими захваты для подвешивания животных за задние конечности, установленные по ходу перемещения транспортера направляющие, смонтированные с возможностью взаимодействия с захватами для разжимания захватов и сбрасывания животных, стол для забеловки шкур и желоб для сбора крови, согласно изобретению каждый захват выполнен в виде горизонтальной пластины, расположенной вдоль поперечной планки и снабженной на концах шарнирно укрепленными планками, концы которых загнуты вверх и имеют клиновидные вырезы для вхождения конечностей, под пластиной на ее концах смонтированы держатели планок, а на пластине - взаимосвязанные с держателями и направляющими ролики, установленные с возможностью возвратно-поступательного перемещения для обеспечения поворотного движения планок в период взаимодействия с направляющими для возврата планок в исходное положение, а такжеукрепленными ВДОЛЬ транспортера струнами ДЛЯ удерживания конеч ностей в вырезках планок.Конвейерная линия снабжена транспортером для отвода животных.Желоб для сбора крови выполнен в виде расположенного подВ предлагаемом изобретении признак, заключающийся в том,что каждый захват выполнен в виде горизонтальной пластины, расположенной вдоль поперечной планки и снабженной на концах шарнирно укрепленными планками, концы которых загнуты вверх и имеют клиновидные вырезы для вхождения конечностей, под пластиной на ее концах смонтированы держатели планок, а на пластине - взаимосвязанные с держателями и направляющими ролики, установленные с возможностью возвратно-поступательного перемещения для обеспечения поворотного движения планок в период взаимодействия с направляющими, при этом линия дополнительно снабжена направляющими для возврата планок в исходное положение, а также укрепленными вдоль транспортера струнами для удерживания конечностей в вырезах планок не совпадает с признаками известных решений.Признак, заключающийся в том, что конвейерная линия снабжена транспортером для отвода животных также в известных решениях не найден.Признак, заключающийся в том, что желоб для сбора крови выполнен в виде расположенного под линией двухскатного бетонированного, закрытого настилом тоннеля со сборником в его средней части в данной и смежных областях авторами не найдены тех нические решения с отличительнми признаками, сходными с заявляемым техническим решением.В предлагаемой конвейерной линии положительный эффект достигается за счет повышения надежности и увеличения производитель ности технологического процесса во время обескровливания ягнят и съема шкурок, что предотвращает возможность произвольного выпа ДЭНИН ЯГНЯТ С ЛИНИИ, ТЭМ СЭМЫМ ДОСТИГЗЭТСЯ КЭЧЭСТВО ШКУрОК ИНа фиг.1 представлен общий вид конвейерной линии фиг.2 - тоже вид сверху фиг.3 - общий вид захвата конечностей.Конвейерная линия для первичной переработки мелких животных состоит из разборной рамы 1, транспортера 2 в виде двух параллельно расположенных бесконечных цепей с закрепленными на них поперечными планками 3, несущими захваты 4 для подвешивания животных. Захваты 4 конечностей животного содержат горизонтальную пластину 5 с загнутыми клиновидными вырезами 6 на концах, держатели 7, направляющие 8, ролики 9 с осями 10, пластину 11 и ось 12. По ходу транспортера 2 установлены направляющие 13 и 14, представляющие собой две пары направляющих полос 15 и 16, смонтированные с возможностью взаимодействия с захватами для разжимания захватов и сбрасывания животных, стол 17 для забеловки шкур, транспорте 18 для отвода животных. Под линией расположен двухскатный бетонированный тоннель 19, закрытый настилом 21. Струны 20 укреплены вдоль транспортера.Конвейерная линия работает следующим образом. Включаются последовательно приводы транспортера-оцарка цепного транспортера 2, компрессорной установки, механизма съема шкурок (на чер теже не показаны). Резчик берет ягненка из транспортера - оцарка и навешивает головой вниз на захваты конечностей 4, закрепленных к поперечной планке 3 посредством оси 12, где производят убой. Забитый ягненок при непрерывном движении цепного транспортера 2 с захватами 4 конечностей в течение 4 5 мин обескровливается в закрытом настилом 21 тоннеле 19. Для предотвращения произвольного выпадания ягввнка с захвата 4 конечностей в момент его шокового состояния, струны 20 прижимают ноги к клиновидным выре зам 6. дальнейшее движение цепного транспортера 2 приводит к тому,
