Трансформаторное устройство для регулирования формы и амплитуды напряжения на зажимах электроприемников
Номер предварительного патента: 11241
Опубликовано: 15.02.2002
Авторы: Бойко Галина Федоровна, Бойко Федор Константинович, Бойко Александр Федорович, Морозов Игорь Геннадьевич, Птицын Вячеслав Борисович, Птицына Елена Витальевна
Формула / Реферат
Изобретение относится к электротехнике, а именно к трансформаторам, регулируемым подмагничиванием, и может быть использовано для повышения эффективности работы электротехнических установок (электролизеров, электротермических установок), электрических машин, осветительных установок и др.
Технический результат - резонансное усиление электромагнитных колебаний при регулировании формы и амплитуды напряжения на зажимах электроприемников.
Это достигается тем, что трансформаторное устройство для регулирования формы и амплитуды напряжения на зажимах электроприемников, содержащее стержневой магнитопровод, размещенные на нем первичную и вторичную обмотки и обмотку подмагничивания, подключенную к регулятору переменного тока, дополнительно снабжено устройством переключения ответвлений обмотки под нагрузкой (РПН) или устройством переключения ответвлений обмотки без возбуждения (ПБВ) для ступенчатого регулирования амплитуды напряжения, а обмотка подмагничивания включена согласно с первичной обмоткой с возможностью плавного регулирования формы напряжения в пределах ступени РПН или ПБВ.
Магнитопровод в трансформаторном устройстве может быть выполнен двухстержневым, с обмоткой подмагничивания, расположенной на одном из стержней магнитопровода, или включать пять стержней при расположении обмотки подмагничивания на одном из крайних стержней магнитопровода, или может быть трехстержневым с обмоткой подмагничивания, выполненной секционированной с размещением секций на каждом стержне.
МПК / Метки
МПК: H01F 29/14
Метки: амплитуды, регулирования, электроприемников, трансформаторное, устройство, зажимах, напряжения, формы
Код ссылки
<a href="https://kz.patents.su/0-pp11241-transformatornoe-ustrojjstvo-dlya-regulirovaniya-formy-i-amplitudy-napryazheniya-na-zazhimah-elektropriemnikov.html" rel="bookmark" title="База патентов Казахстана">Трансформаторное устройство для регулирования формы и амплитуды напряжения на зажимах электроприемников</a>
Устройство для регулирования реактивной мощности линий электропередач высокого напряжения
Номер патента: 4878
Опубликовано: 16.06.1997
Авторы: Борисов Геннадий Очирович, Соколов Сергей Евгеньевич, Хамидуллин Ким Гарифович, Певзнер Лев Залманович
МПК: H02J 3/18
Метки: реактивной, линий, мощности, регулирования, напряжения, высокого, электропередач, устройство
Формула / Реферат:
Изобретение относится к электроэнергетике, в частности к распределению электрической энергии в электрических сетях высокого напряжения (35 кВ и более) с плазморегулируемой генерацией и потреблением реактивной мощности. Цель -повышение эффективности регулирования и снижение расходов активных материалов и потерь. Поставленная цель достигается тем, что обмотки каждой фазы реактора-трансформатора выполнены из четырех секций,секции обмоток...
Устройство для защиты от коротких замыканий линий с блоком отбора напряжения
Номер предварительного патента: 7250
Опубликовано: 15.02.1999
Авторы: Клецель Марк Яковлевич, Масленников Артем Леонидович
МПК: H02H 7/12
Метки: защиты, блоком, устройство, замыканий, напряжения, линий, отбора, коротких
Формула / Реферат:
Изобретение относится к технике релейной защиты, а именно к устройствам защиты линий от коротких замыканий на герконах без использования трансформаторов тока для получения информации.Расширение функциональных возможностей и области использования достигается тем, что устройство для защиты от коротких замыканий линий с блоком отбора напряжения содержит закрепленный вблизи токоведущих шин линии геркон с двумя обмотками и замыкающим контактом,...
Устройство для регулирования температуры или давления
Номер предварительного патента: 5370
Опубликовано: 15.10.1997
Автор: Харламов Николай Михайлович
МПК: G05D 23/00
Метки: давления, регулирования, температуры, устройство
Формула / Реферат:
Изобретение относится к области регулирования температуры или давления и может быть использовано в устройствах, требующих автоматического поддержания заданной температуры и/или давления.Задачей изобретения является повышение простоты, надежности и экономич-ности устройства.Устройство содержит датчик с рабочей средой, капиллярную трубку, рабочую камеру, в которой размещен узел переключения в заданном интервале температуры и давления и...
Электрический реактор с подмагничиванием
Номер предварительного патента: 6922
Опубликовано: 15.01.1999
Авторы: Соколов Сергей Евгеньевич, Певзнер Лев Залманович
МПК: H01F 29/14
Метки: реактор, подмагничиванием, электрический
Формула / Реферат:
Изобретение относится к области электротехники и может быть использовано для регулирования реактивной мощности и напряжения в электрических сетях и системах.Технический результат - увеличение коэффициента регулирования за счет упрощения схемноконструктивного решения.Электрический реактор с подмагничиванием имеет магнитную систему в виде плоскошихтованных ярем и стержней из пластин электро-технической стали с расположенными на стержнях...

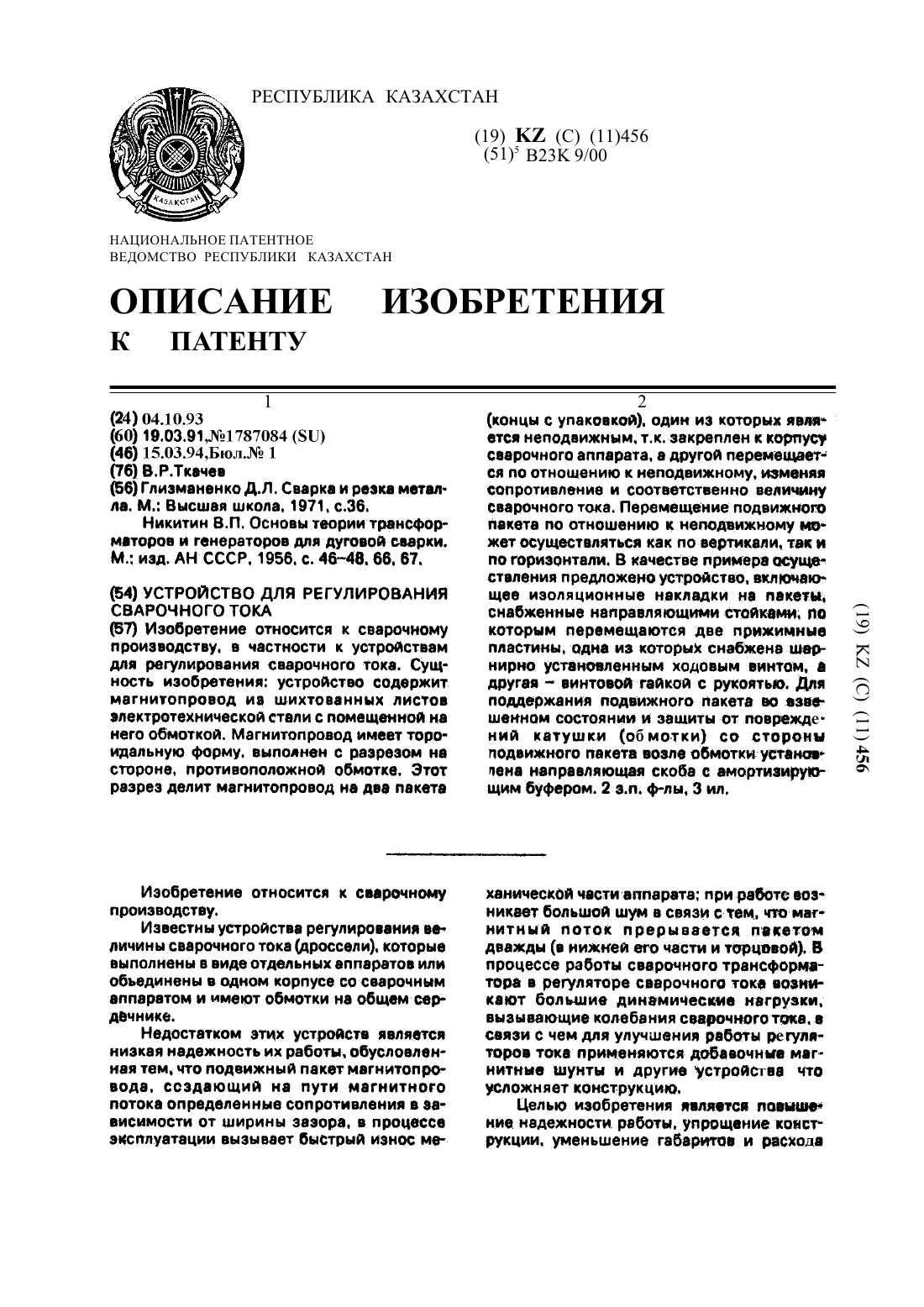

Устройство для регулирования сварочного тока
Номер патента: 456
Опубликовано: 15.03.1994
Автор: Ткачев Владимир Романович
МПК: B23K 9/00
Метки: тока, сварочного, устройство, регулирования
Формула / Реферат:
Изобретение относится к сварочному производству, в частности к устройствам для регулирования сварочного тока. Сущность изобретения: устройство содержит магнитопровод иа шихтованных листов электротехнической стали с помещенной на него обмоткой. Магнитопровод имеет тороидальную форму, выполнен с разрезом на стороне, противоположной обмотке. Этот разрез делит магнитопровод на два пакета (концы с упаковкой), один из которых является неподвижным,...
