Устройство для распыления жидкостей

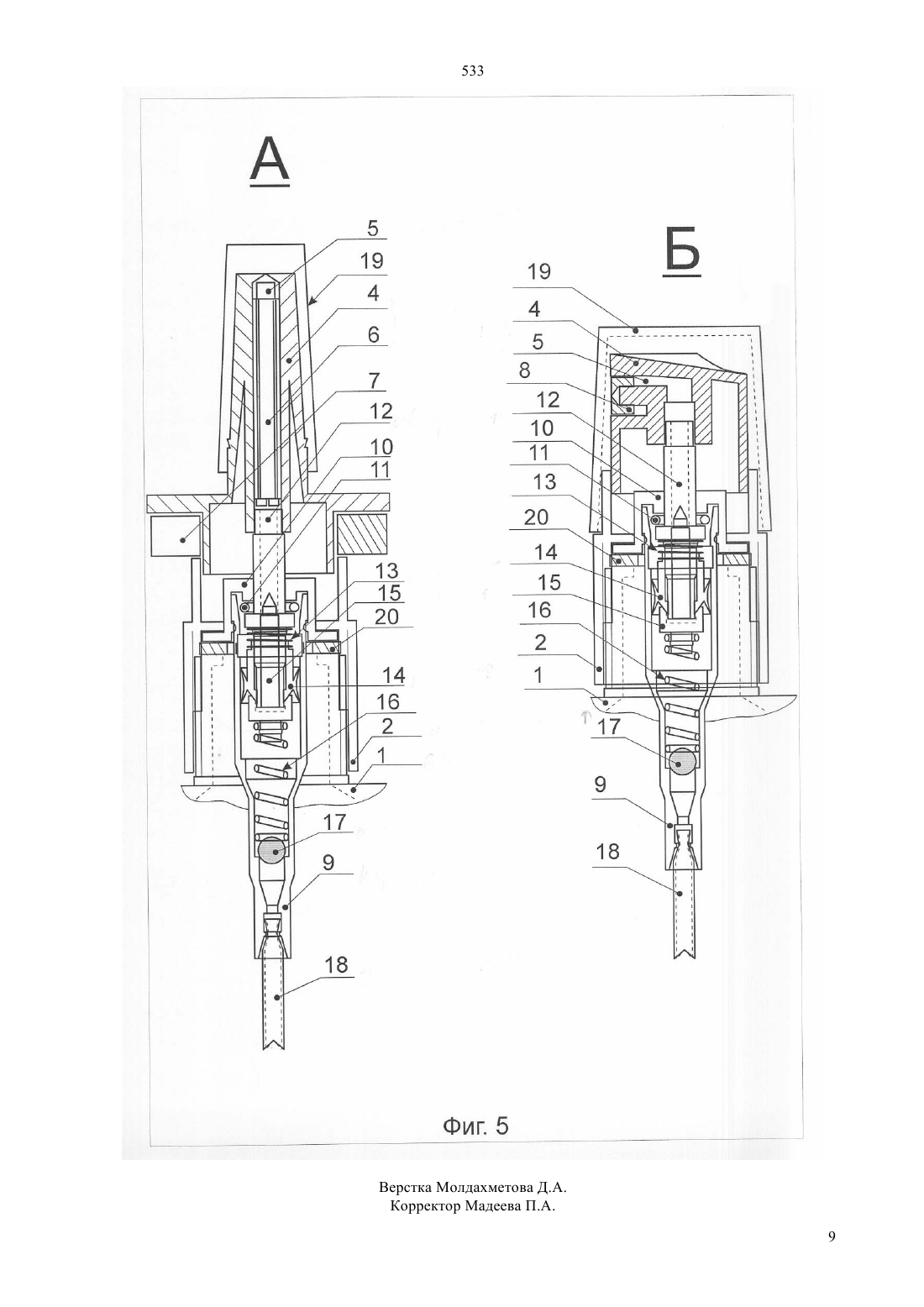

(51) 05 9/04 (2006.01) 05 11/00 (2006.01) 61 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Распылительный элемент выполнен в виде насадкираспылителя, которая размещена на крышке. Насадка-распылитель снабжена внутренним каналом,один конец которого предназначен для вывода жидкости, поступающей от микронасоса-дозатора через другой конец. При этом, в одном случае оси канала насадки-распылители и микронасоса-дозатора совмещены, внутри канала размещен жиклер, а насадка-распылитель снабжена ограничителем свободного хода, например, в виде скобы, который препятствует свободному перемещению насадкираспылителя относительно ее вертикальной оси. В другом случае ось внутреннего канала насадкираспылителя перпендикулярна оси микронасосадозатора, а на выходе канала размещен распылитель. Насадка-распылитель выполнена с возможностью вращения относительна ее оси. В устройстве используют дешевые флаконы, например, из стекла или пластмассы, не требующие работы под высоким давлением. Положительный эффект в данном устройстве обеспечен также точным дозированием лекарственного средства, что обеспечено присутствием в конструкции устройства микронасоса - дозатора.(54) УСТРОЙСТВО ДЛЯ РАСПЫЛЕНИЯ ЖИДКОСТЕЙ(57) Предлагаемое устройство относится к ручным распылительным устройствам жидкостей, в частности, к устройствам для распыления жидких лекарственных средств. С помощью предлагаемого устройства также можно наносить косметические, дезинфицирующие, моющие средства, средства для защиты от насекомых и других жидкостей в быту и технике, В емкости (флаконе) содержимое находится при атмосферном давлении. Заявленное устройство расширяет арсенал средств, предназначенных для распыления жидкостей. Устройство для распыления содержит емкость (флакон) с крышкой для размещения жидкости, распылительный элемент с каналами для вывода жидкости и элемент для подачи жидкости. Элемент для подачи жидкости выполнен в виде микронасоса-дозатора, закрепленного в полости крышки, соединенного с заборной трубкой. 533 Предлагаемое устройство относится к ручным распылительным устройствам жидкостей, в частности, к устройствам для распыления жидких лекарственных средств при введении их в зону терапевтического воздействия при различных воспалениях,ранах, язвах и т.д. С помощью предлагаемого устройства можно наносить косметические, дезинфицирующие, моющие средства, средства для защиты от насекомых и других жидкостей в быту и технике. Известен распылитель жидкости (719003,МПК В 05 В 11/02, публ. 1981.12.15). Распылитель содержит распылительную головку, расположенную под ней емкость с крышкой и размещенную в нижней части емкости сифонную трубку. Над сифонной трубкой смонтирован карман с расположенным в нем клапаном. Клапан выполнен в виде плавающего поршня-отсекателя, установленного между пружиной и поршнем с образованием камеры сжатия переменного объема. Известен распылитель жидкости (1620154,МПК В 05 В 9/03, публ. 1991.01.15). Распылитель содержит емкость, головку с вертикальным каналом, который сообщен сифонной трубкой с емкостью, и лепестковый клапан. На головке с возможностью возвратно-поступательного перемещения установлен колпак, в котором размещен клапанный механизм, сопло и трубка. Полость клапанного механизма сообщена вертикальным каналом посредством гибкой трубки, выполненной из пружинного материала. Трубка свернута в виде спирали Архимеда. Колпак подпружинен относительно головки трубкой и установлен с возможностью его фиксации относительно головки. Для заполнения емкости жидкостью ее нижняя часть выполнена съемной и снабжена уплотнением. Известен распылитель жидкости (1694235,МПК В 05 В 9/03, публ. 1991.11.30). Распылитель содержит емкость, которая выполнена в виде сильфона. На нижнем торце сильфона закреплена гильза с резьбой на внутренней поверхности для взаимодействия с резьбой, выполненной на наружной поверхности колпака. Гильза закреплена с возможностью вращения. Сифонная трубка установлена в крышке колпака с возможностью осевого перемещения и фиксации ее в крайних положениях. При растягивании сильфона происходит его заполнение жидкостью, а при сжатии создастся рабочее давление для распыления. Известен распылитель жидкости (Патент 2064848, МПК 05 В 11/00, публ. 1996.08.10). Изобретение относится к бытовой технике и может быть использовано для распыления жидкостей бытовой химии, парфюмерии, лекарств из пузырьков и баллончиков, в том числе в аэрозольной упаковке. Распылитель жидкости содержит корпус с конической частью, выпускное сопло и размещенный на конической части корпуса нажимной элемент. Нажимной элемент соединен с узлом подачи жидкости к выпускному соплу. Нажимной элемент и узел подачи жидкости расположены в корпусе в направлении, перпендикулярном поверхности конической части. 2 Известен контейнер, содержащий насос (Патент 2201296, МПК В 05 В 11/00, публ. 2003.03.27). Изобретение касается контейнера, содержащего насосное средство для выпуска жидкого содержимого контейнера, например жидкого лекарства. Горловина бутылочки имеет герметизирующую вставку с дном, которое закрывается в исходном положении и которое перед активизацией насосного средства посредством концевого участка во вставке открывается в результате того, что часть корпуса насоса завинчивается вперед в аксиальном направлении контейнера. Приемная камера расположена между дном вставки и насосным средством для размещения активного вещества, которое, когда дно открывается, смешивается с жидкостью, расположенной в контейнере. Таким образом, можно после длительного периода хранения подавать вакуумным насосом жидкое лекарственное средство,содержащее активный агент, который не может оставаться стабильным в течение длительного времени. Техническим результатом изобретения является обеспечение работы контейнера с насосным средством, необходимым для приема и выпуска жидкости с активным веществом, которое не обладает долговременной стабильностью. Известен насос для подачи жидкости (Патент 2238233, МПК В 0547/34, публ. 2004.04.20). Насос соединен с горловиной контейнера и содержит цилиндрический полый корпус, определяющий камеру всасывания и сжатия, сообщенную с внешней средой посредством канала для подачи жидкости, поршень, приводимый в действие вручную и сопряженный с полым корпусом с возможностью скольжения,эластичное средство, взаимосвязанное с нажимной головкой, присоединенной к поршню. Первое клапанное средство обеспечивает сообщение камеры всасывания и сжатия с трубкой для всасывания, второе клапанное средство обеспечивает сообщение камеры всасывания и сжатия с каналом для подачи во время фазы подачи. При этом канал для подачи включает первую неподвижную часть, выполненную в укупорочном устройстве, и вторую поворотную часть, состоящую из трубки, снабженной на конце,обращенном к первой неподвижной части, по существу сферическим корпусом, наружная поверхность которого предназначена для закрывания первой неподвижной части, когда вторая часть расположена по существу перпендикулярно первой части. Изобретение обеспечивает легкое закрытие и открытие подающего патрубка без потери жидкости. Известно устройство для распыления жидкости,в частности, химических растворов и дисперсий(Патент 2008979, МПК В 05 В 7/00, публ. 1994.03.15). Устройство для распыления жидкости содержит корпус с камерой для сжатого воздуха и каналами для его выхода на поверхность корпуса,на которой выполнены пазы для подачи по ним жидкости, и патрубки для подачи сжатого воздуха и жидкости. Корпус снабжен установленным в его верхней части съемным цилиндрическим стаканом,связанным с патрубком подачи жидкости, в стенках корпуса выполнены сопла для подачи жидкости из 533 полости стакана в пазы, при этом корпус выполнен в виде вертикального цилиндра с пустотелым цилиндрическим выступом для размещения сжатого воздуха, а пазы для подачи жидкости расположены на верхней горизонтальной поверхности выступа радиально. Выходные отверстия каналов для выхода сжатого воздуха расположены в смежных пазах для подачи жидкости в шахматном порядке. Известен распылитель жидкости, относящийся к медицинской технике (Патент 2210393, МПК А 61 М 11/00, публ. 20.08.2003). Распылитель жидкости содержит разъемный корпус, коллектор с осевым отверстием и жидкостным и газовым дросселями,электродвигатель с установленными на его валу и в полости разъема двумя одинаковыми параллельно расположенными дисками, образующими рабочую полость, средство вывода жидкости в виде патрубка,сообщенного с осевым отверстием коллектора через тангенциальное отверстие. Полость разъема дополнительно снабжена цилиндрическим тангенциальным отверстием с расположенным в нем патрубком вывода жидкости, а на периферии дисков равномерно по окружности выполнены рабочие лопатки. Известен распылитель лекарственного средства(варианты) (Патент 2188041, МПК А 61 М 11/06, публ. 27.08.2002). Это устройство относится к медицинским распылителям для введения аэрозольного распыленного жидкого или твердого лекарственного средства либо паров в дыхательные пути пациента. Первый вариант распылителя лекарственного средства включает корпус, имеющий камеру для содержания аэрозоля воздушный выход, сообщающийся с упомянутой камерой для обеспечения выхода аэрозоля из камеры жидкостный выход,расположенный в упомянутой камере выход сжатого газа, расположенный в упомянутой камере смежно с упомянутым жидкостным выходом отклоняющий элемент, расположенный в упомянутой камере в фиксированном положении относительно упомянутого выхода сжатого газа и упомянутого жидкостного выхода с возможностью отклонения сжатого газа от упомянутого выхода газа через упомянутый жидкостный выход для образования аэрозоля, и защитное средство, расположенное в упомянутой камере, с возможностью движения в соответствии с дыханием пациента. Второй вариант распылителя лекарственного средства включает корпус, имеющий камеру для содержания аэрозоля воздушный выход, сообщающийся с упомянутой камерой для обеспечения выхода аэрозоля из упомянутой камеры жидкостный выход, расположенный в упомянутой камере выход сжатого газа, расположенный в упомянутой камере смежно с упомянутым жидкостным выходом отклоняющий элемент, размещенный в упомянутой камере и относительно к упомянутому выходу сжатого газа так, чтобы отклонять сжатый газ из упомянутого газового выхода поперек упомянутого жидкостного выхода для создания аэрозоля в соответствии с дыханием пациента, при этом с упомянутым отклоняющим элементом связан элемент смещения, включающий гибкую мембрану. Известен распылитель жидкости (Патент 2032481, МПК 15 05 В 11/00, публ. 1995.04.10). Изобретение относится к ручным распылительным устройствам для получения мелкодисперсных аэрозольных частиц различных жидкостей и может быть использовано в быту и технике. В распылителе, содержащем распылительную головку с крышкой, в которой помещена цилиндрическая ступенчатая втулка с установленным в ней поршнем и размешенным под ним подпружиненным поршнем-отсекателем с обтюрирующим пояском, имеющим с противоположной относительно распылительной головки стороны участок, выполненный с входным осевым отверстием. Отверстие переходит в осесимметричную полость для размещения в ней клапана в виде шарика. Полость сообщена каналами с камерой сжатия переменного объема. Участок с входным осевым отверстием выполнен с поршнем-отсекателем за одно целое в виде стержня, при этом полость выполнена диаметром, равным 1,03-1,2 диаметра шарика, входное отверстие выполнено диаметром, равным 0,7-0,9 диаметра шарика, а угол между касательными в точках контакта шарика с выходным участком входного отверстия составляет 30-60. Задачей является создание устройства, обеспечивающего распыление разнообразных жидкостей из емкости (флакона), в которой содержимое находится при атмосферном давлении. В качестве жидкостей могут быть использованы лекарственные, косметические, дезинфицирующие, моющие средства,средства для защиты от насекомых. Заявленное устройство расширяет арсенал средств, предназначенных для распыления жидкостей. Устройство для распыления содержит емкость(флакон) с крышкой для размещения жидкости, распылительный элемент с каналами для вывода жидкости и элемент для подачи жидкости. Элемент для подачи жидкости выполнен в виде микронасосадозатора, закрепленного в полости крышки, соединенного с заборной трубкой. Распылительный элемент выполнен в виде насадки-распылителя, которая размещена на крышке. Насадка-распылитель снабжена внутренним каналом, один конец которого предназначен для вывода жидкости, поступающей от микронасоса-дозатора через другой конец. При этом, в одном случае оси канала насадкираспылителя и микронасоса-дозатора совмещены,внутри канала размещен жиклер, а насадкараспылитель снабжена ограничителем свободного хода, например, в виде скобы, который препятствует свободному перемещению насадки-распылителя относительно ее вертикальной оси. В другом случае ось внутреннего канала насадки-распылителя перпендикулярна оси микронасоса-дозатора, а на выходе канала размещен распылитель. Насадкараспылитель выполнена с возможностью вращения относительно ее оси. Предложенная полезная модель поясняется чертежами, где на- фиг. 1 изображена конструкция насадки-распылителя, ось внутреннего канала которой совмещена 3 533 с осью микронасоса-дозатора, а насадка-распылитель снабжена ограничителем свободного хода- фиг. 2 изображена конструкция насадкираспылителя, ось внутреннего канала которой перпендикулярна оси микронасоса-дозатора, а насадкараспылитель выполнена с возможностью вращения относительно ее оси.- А- конструкция насадки-распылителя (ось внутреннего канала которой совмещена с осью микронасоса-дозатора, а насадка-распылитель снабжена ограничителем свободного хода), соединенной с микронасосом-дозатором.- Б - конструкция насадки-распылителя (ось внутреннего капала насадки-распылителя перпендикулярна оси микронасоса-дозатора, а насадка-распылитель выполнена с возможностью вращения относительно ее оси), соединенной с микронасосом-дозатором. Конструкция предлагаемого устройства выполнена следующим образом. Предлагаемое устройство для распыления жидкостей включает емкость (флакон) 1 (см. фиг. 4-5),содержащую жидкость (лекарственное, косметическое, дезинфицирующее средства или средство для борьбы с насекомыми), при этом жидкость в емкости (флаконе) 1 находится при атмосферном давлении. Емкость (флакон) 1 закрыта крышкой 2 (см. фиг.1, 2, 5), в которой закреплено устройство дозированной подачи содержимого емкости (флакона) в виде микронасоса-дозатора 3 (см. фиг. 3, 4, 5) с насадкой - распылителем 4 (см. фиг.1, 2, 5). Насадкараспылитель 4 снабжена внутренним каналом 5 для вывода жидкости, поступающей из выхода микронасоса-дозатора 3. Объем дозы, подаваемой микронасосом-дозатором 3, ограничен. В случае, когда ось насадки - распылителя 4 с каналом 5 совмещена с осью микронасоса-дозатора 3, в канале 5 размещен жиклер 6, а насадкараспылитель 4 снабжена ограничителем свободного хода 7, например, в виде скобы (см. фиг.1 и фиг.5 А). Ограничитель свободного хода 7 препятствует перемещению насадки-распылителя 4 относительно се вертикальной оси. В случае, когда канал 5 насадки-распылителя 4 перпендикулярен оси емкости (флакона) 1, на выходе канала 5 размещен распылитель 8 (см. фиг. 2, 5 Б). Насадка-распылитель 4 может быть выполнена с возможностью вращения относительно ее оси. Микронасос-дозатор 3 имеет корпус 9, который посредством переходной втулки 10 закреплен во внутренней полости крышки 2. Между внутренней поверхностью переходной втулки 10 и микронасосом-дозатором 3 размещено уплотнительное кольцо 11 (см. фиг.1, 2, 5). Внутри корпуса 9 микронасоса-дозатора 3 последовательно размещены ось поршня 12, пружина установочная 13, поршень 14, жиклер оси поршня 15, пружина возврата 16, шарик обратного клапана дозатора 17. Микронасос-дозатор 3 снабжен забор 4 ной трубкой 18, которая размещена внутри емкости(флакона) 1. Насадка-распылитель 4 снабжена защитным колпачком 19. Между емкостью (флаконом) 1 и корпусом 9 микронасоса-дозатора 3 размещен уплотнитель 20. Используют предлагаемое устройство следующим образом. После нажатия на насадку-распылитель 4 во время обратного хода пружина возврата 16, ось поршня 12 с поршнем 14, жиклером оси поршня 15 и пружина установочная 13 перемещаются вверх. При этом создается разряжение в полости корпуса 9 микронасоса-дозатора 3, после чего посредством шарика обратного клапана дозатора 17 обеспечивается наполнение корпуса микронасоса-дозатора 9 содержимым емкости (флакона) 1 через заборную трубку 18. При следующим нажатии на насадкураспылитель 4, шарик обратного клапана дозатора 17 запирает корпус микронасоса-дозатора 9, а через канал оси поршня 12 и через насадку-распылитель 4 доза содержимого распылителя направляется в нужном направлении. В одном случае защитный колпачок 19 служит для предотвращения осевого перемещения насадкираспылителя 4 за счет опоры на крышку 2. В другом случае для предотвращения осевого перемещения насадки-распылителя 4 используется ограничитель свободного хода 7, например, в виде скобы. В предложенном устройстве емкость (флакон) выполнена из материала, не требующих обеспечения высокого давления в емкости (флаконе). В предложенном устройстве положительный эффект достигается за счет того, что содержимое размещено во флаконе герметично, при давлении,равном атмосферному. При этом используют дешевые флаконы, например из стекла или пластмассы,не требующие работы под высоким давлением. Оборудование для производства таких устройств значительно более дешевое. Положительный эффект в данном устройстве обеспечен также точным дозированием лекарственного средства, что обеспечено присутствием в конструкции устройства микронасоса - дозатора. Этот микронасос-дозатор подобран в конструкции устройства таким образом, что объем дозы содержимого, которую он прокачивает за одно нажатие поршня, составляет величину нормы содержимого, предназначенной на один прием. Таким образом, предложенное устройство предназначено для подачи фиксированной дозы содержимого на одно нажатие. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для распыления жидкостей, содержащее емкость с крышкой для размещения жидкости,распылительный элемент с каналами для вывода жидкости и элемент для подачи жидкости, отличающееся тем, что элемент для подачи жидкости выполнен в виде микронасоса - дозатора, соединенного с заборной трубкой, и закрепленного в полости крышки,распылительный элемент выполнен в виде насадки распылителя, которая размещена на крышке и снаб 533 жена внутренним каналом, один конец которого предназначен для вывода жидкости, поступающей от микронасоса - дозатора через другой конец. 2. Устройство по п. 1, отличающееся тем, что ось внутреннего канала насадки - распылителя совмещена с осью микронасоса - дозатора, при этом внутри канала размещен жиклер. 3. Устройство по п. 2, отличающееся тем, что насадка - распылитель снабжена ограничителем свободного хода, например, в виде скобы, который пре пятствует свободному перемещению насадки - распылителя относительно ее вертикальной оси. 4. Устройство по п. 1, отличающееся тем, что ось внутреннего канала насадки - распылителя перпендикулярна оси микронасоса - дозатора, а на выходе канала размещен распылитель. 5. Устройство по п. 4, отличающееся тем, что насадка - распылитель выполнена с возможностью вращения относительно оси, перпендикулярной оси микронасоса - дозатора.
