Устройство для хранения и нанесения препарата

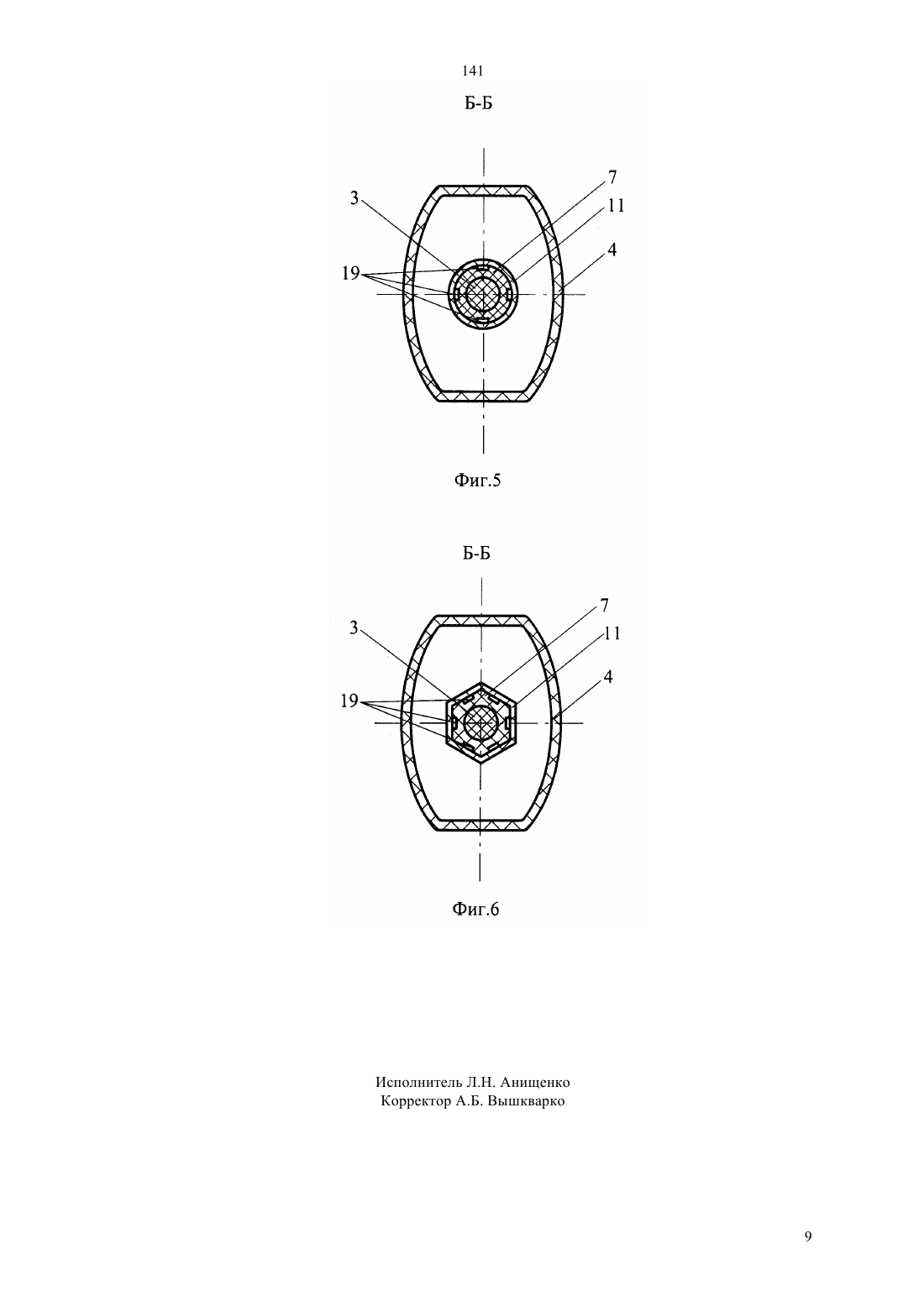

(51)7 61 35/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(56) Свидетельство РФ на полезную модель 1432, кл. А 61 М 35/00 1996(54) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И НАНЕСЕНИЯ ПРЕПАРАТА(57) Полезная модель относится к устройствам для хранения различных препаратов и нанесения их на обрабатываемую поверхность и может быть использована в медицине, например, для нанесения антисептического раствора на кожный покров в лечебных и профилактических целях, при порезах, ушибах и т. д. Задача - улучшение потребительских свойств устройства и повышение удобства его эксплуатации. Устройство для хранения и нанесения препарата содержит полый корпус, накопитель препарата,рабочий наконечник и защитный колпачок, который имеет боковую стенку, сопряженную с донышком. Область корпуса, закрываемая защитным колпачком, содержит часть, фиксирующую наконечник,часть, контактирующую с внутренней поверхностью колпачка, и переходную часть, размещенную между ними. Накопитель препарата установлен в полости корпуса, рабочий наконечник контактирует одной стороной с накопителем препарата, а другой - фиксируется в корпусе и выступает за его пределы. Часть корпуса, фиксирующая рабочий наконечник,ступенчато сопряжена с переходной частью и выполнена с боковой поверхностью, перпендикулярной ступени, сопрягающей часть корпуса, фиксирующую наконечник, с переходной частью, а защитный колпачок снабжен внутренним стаканом,сопряженным с донышком колпачка и расположенным коаксиально его боковой стенке, при этом внутренняя поверхность боковой стенки стакана контактирует с наружной поверхностью части корпуса, фиксирующей рабочий наконечник, а торец со ступенью. 141 Полезная модель относится к устройствам для хранения различных препаратов и нанесения их на обрабатываемую поверхность и может быть использована в медицине, например, для нанесения антисептического раствора на кожный покров в лечебных и профилактических целях, при порезах, ушибах и т. д. Известен флакон для лекарственных препаратов, содержащий емкость с пористым материалом и герметизирующим колпачком. Флакон снабжен твердым пористым стержнем, установленным в полости емкости с выведенным через горлышко емкости наружу концом, а оболочка емкости и пористый материал выполнены эластичными (патент СССР 1805980, кл. А 61 М 35/00, 1993). Известная конструкция обладает недостаточной плотностью контакта колпачка с горлышком емкости, что приводит к потере герметичности, вызывая быстрое испарение препарата и, как следствие, снижение его лечебных свойств. Известно устройство для лекарственных, преимущественно антисептических препаратов, содержащее емкость с пористым капиллярным материалом и капиллярным стержнем, установленным с возможностью линейного перемещения. Стержень выполнен многослойным, причем прочность на разрыв на границе слоев меньше, чем прочность на разрыв материала стержня. Для транспортировки емкость снабжена защитным колпачком, надеваемым на корпус со стороны выступающего наружу капиллярного стержня (патент РФ 2042362, кл.61 35/00, 1995). Однако в известном устройстве из-за недостаточно плотного контакта между корпусом и колпачком происходит быстрое испарение лекарственного препарата из сосуда и потеря лечебных свойств препарата. Известен также флакон для лекарственных препаратов, содержащий эластичную емкость с отверстием в виде горлышка, пористый стержень, установленный в полости емкости и одним своим концом выступающий наружу, и герметизирующий колпачок (патент РФ 2162351, кл. А 61 М 35/00,2001). Однако в известной конструкции недостаточно плотный контакт колпачка с емкостью флакона также приводит к быстрому испарению препаратов,особенно с высоким содержанием спирта, эфира, из емкости флакона. Вследствие этого препарат теряет свои лечебные свойства и становится непригодным к применению. Известен индивидуальный антисепт, содержащий полый корпус, накопитель препарата, рабочий наконечник и защитный колпачок, имеющий боковую стенку, сопряженную с донышком, при этом область корпуса, закрываемая защитным колпачком,содержит часть, фиксирующую наконечник, часть,контактирующую с внутренней поверхностью колпачка, и переходную часть, размещенную между ними, накопитель препарата установлен в полости корпуса, рабочий наконечник контактирует одной стороной с накопителем препарата, а другой - фик 2 сируется в корпусе и выступает за его пределы. Корпус и защитный колпачок выполнены из полимерного материала (свидетельство РФ на полезную модель 1432, кл. А 61 М 35/00, 1996). В известном устройстве между поверхностями колпачка и закрытой части корпуса имеется объем пространства, обусловленный технологическими ограничениями конструкций колпачка. Это неоправданно увеличивает интенсивность испарения лекарственного средства, обусловленное тем, что в замкнутом пространстве испарение происходит при заданной постоянной температуре до тех пор, пока пространство над твердым телом не будет заполнено насыщенным паром испаряющегося вещества. Кроме того, выполнение части корпуса, закрываемой защитным колпачком, в виде конуса из-за эластичности полимерного материала создает условия для несанкционированного перемещения колпачка по поверхности корпуса и вплоть до его полного снятия. Это приводит к потере герметичности устройства,дополнительному интенсивному испарению и потере физико-химических свойств лекарственного препарата при его хранении, что значительно снижает потребительские свойства устройства. полезной модели является улучшение Задачей потребительских свойств устройства и повышение удобства его эксплуатации. Поставленная задача достигается тем, что в устройстве для хранения и нанесения препарата,содержащем полый корпус, накопитель препарата,рабочий наконечник и защитный колпачок, имеющий боковую стенку, сопряженную с донышком,при этом область корпуса, закрываемая защитным колпачком, содержит часть, фиксирующую наконечник, часть, контактирующую с внутренней поверхностью колпачка, и переходную часть, размещенную между ними, накопитель препарата установлен в полости корпуса, рабочий наконечник контактирует одной стороной с накопителем препарата,а другой - фиксируется в корпусе и выступает за его пределы, согласно полезной модели, часть корпуса,фиксирующая рабочий наконечник, ступенчато сопряжена с переходной частью и выполнена с боковой поверхностью, перпендикулярной ступени, сопрягающей часть корпуса, фиксирующую наконечник, с переходной частью, а защитный колпачок снабжен внутренним стаканом, сопряженным с донышком колпачка и расположенным коаксиально его боковой стенке, при этом внутренняя поверхность боковой стенки стакана контактирует с наружной поверхностью части корпуса, фиксирующей рабочий наконечник, а торец - со ступенью. На наружной поверхности корпуса выполнен кольцевой выступ, а на контактирующей с ней внутренней поверхности колпачка - кольцевой паз. Часть корпуса, фиксирующая рабочий наконечник, выполнена в виде цилиндра или призмы. Кроме того, часть корпуса, закрываемая защитным колпачком, может быть выполнена разъемной от части корпуса, не закрываемой защитным колпачком. При этом конфигурация внутренней поверхности части корпуса, контактирующей с защит 141 ным колпачком, повторяет конфигурацию наружной поверхности контактирующей с ней части корпуса,не закрываемой защитным колпачком на внутренней поверхности боковой стенки части корпуса,противоположной рабочему наконечнику, выполнены направляющие ребра. Помимо того, корпус со стороны, противоположной рабочему наконечнику, выполнен разъемным. При этом часть корпуса со стороны, противоположной рабочему наконечнику, может быть выполнена в виде пробки, на торцевой поверхности которой выполнены направляющие ребра. Помимо того, в части корпуса, фиксирующей рабочий наконечник, выполнен, но крайней мере,один канал, соединяющий пространство полости корпуса с внешней средой. Защитный колпачок и корпус выполнены в поперечном сечении в виде прямоугольника с выпуклыми большими сторонами. На наружной поверхности защитного колпачка может быть выполнена, но крайней мере, одна выемка. Изменение формы выполнения части корпуса,фиксирующей рабочий наконечник, и защитного колпачка, новое взаимное расположение элементов устройства позволяет образовать лабиринтное уплотнение в месте размещения выступающей из корпуса части рабочего наконечника и одновременно уменьшить объем пространства, окружающего выступающий из корпуса рабочий наконечник, тем самым уменьшить испарение лекарственного препарата, снизить потери физико-химических свойств лекарственного препарата и улучшить потребительские свойства устройства, заполненного лекарственным препаратом. Выполнение на наружной поверхности корпуса кольцевого выступа, а на контактирующей с ней внутренней поверхности колпачка кольцевого паза позволяет образовать в месте контакта корпуса и защитного колпачка дополнительное лабиринтное уплотнение, что снижает степень испарения лекарственного препарата из корпуса устройства при его хранении. Выполнение в корпусе канала, соединяющего пространство полости корпуса с внешней средой,позволяет выровнять атмосферное давление внутри корпуса устройства и атмосферное давление внешней среды, устраняя тем самым фактор, препятствующий постоянной подаче лекарственного препарата на поверхность кожного покрова, затрудняя его обработку. Выполнение корпуса устройства разъемным либо со стороны, закрываемой защитным колпачком, либо с противоположной, расширяет технологические возможности для изготовления устройства с повышенной герметичностью. Для удобства использования устройства и его хранения профили поперечного сечения корпуса и защитного колпачка устройства выполнены в виде прямоугольника с выпуклыми большими сторонами. При этом наличие выемок на колпачке позволяет увеличить трение между рукой пользователя и защитным колпачком, что облегчает вскрытие устройства. Заявляемая полезная модель поясняется следующими чертежами, где на фиг. 1 - 2 изображены примеры выполнения устройства для хранения и нанесения препарата, общий вид, продольный разрез на фиг. 3 - выносной элемент 1 фиг. 1 на фиг. 4- разрез А-А фиг. 1, на фиг. 5 - разрез Б-Б фиг. 1,вариант выполнения части корпуса, фиксирующей наконечник в виде цилиндра на фиг. 6 - разрез Б-Б фиг. 1, вариант выполнения части корпуса, фиксирующей наконечник в виде призмы. Позиции на чертежах обозначают следующее 1 - корпус 2 - накопитель препарата 3 - рабочий наконечник 4 - защитный колпачок 5 - цилиндрическая боковая стенка защитного колпачка 4 6 донышко защитного колпачка 4 7 - часть корпуса 1,фиксирующая наконечник 8 - часть корпуса 1, контактирующая с колпачком 4 9 - переходная часть корпуса 1 10 - ступень на корпусе 1 11 - внутренний стакан защитного колпачка 4 12 - боковая стенка стакана 11 13 - торец стакана 11 14 - кольцевой выступ на наружной поверхности части 8 корпуса 1 15 - кольцевой паз на внутренней поверхности защитного колпачка 1 16 - направляющие ребра на внутренней поверхности боковой стенки части корпуса 1, противоположной рабочему наконечнику 3 17 - пробка 18 - направляющие ребра на торцевой поверхности пробки 17 19 - канал на корпусе 1 20 - выемка на поверхности защитного колпачка 4. Устройство содержит корпус 1, накопитель 2 препарата, рабочий наконечник 3 и защитный колпачок 4, имеющий цилиндрическую боковую стенку 5, сопряженную с донышком 6. Область корпуса,закрываемая защитным колпачком 4, содержит часть 7, фиксирующую рабочий наконечник 3, часть 8, контактирующую с внутренней поверхностью колпачка 4, и переходную часть 9, размещенную между ними. Часть 7 корпуса 1, фиксирующая наконечник 3, сопряжена посредством ступени 10 с переходной частью 9 корпуса 1 и выполнена с боковой поверхностью, перпендикулярной ступени 10. Накопитель 2 препарата установлен в полости корпуса 1 и выполнен в виде стержня из пористого материала, например, из войлока, фетра, обеспечивающего накопление рабочего препарата. При этом переходную часть 9 корпуса 1 наиболее целесообразно выполнять в виде усеченного конуса. Это способствует центрированию накопителя 2 препарата при сборке устройства. Рабочий наконечник 3 выполнен в виде стержня из материала, обладающего капиллярными свойствами, обеспечивающего поступление препарата из накопителя через наконечник 3 на участок обрабатываемый поверхности. Рабочий наконечник 3 установлена корпусе 1 таким образом, что один его конец фиксируется в части 7 корпуса 1 и выступает за его пределы, а другой контактирует с накопителем 2 (фиг. 1 и 2). 3 141 Защитный колпачок 4 снабжен внутренним стаканом 11, сопряженным с донышком 6 колпачка 4 и расположенным коаксиально боковой стенке 5 защитного колпачка 4. Внутренняя поверхность боковой стенки 12 стакана 11 защитного колпачка 4 контактирует с наружной поверхностью части 7 корпуса 1, фиксирующей наконечник 3. Торец 13 стакана 11 контактирует со ступенью 10, сопрягающей часть 7 корпуса 1, фиксирующей наконечник 3,с переходной частью 9 (фиг. 1 и 2). Это позволяет уменьшить объем полости защитного колпачка 4, которая охватывает выступающий за пределы корпуса 1 рабочий наконечник 3, что уменьшает испарение препарата из устройства через рабочий наконечник 3. Кроме того, выполнение на поверхности корпуса 1 ступени 10 позволяет получить поверхности уплотнения, создающие лабиринт в местах контакта боковых поверхностей корпуса 1 и защитного колпачка 4, что способствует снижению испаряемости препарата из корпуса устройства при его хранении. Для образования дополнительного лабиринта в месте контакта корпуса 1 с защитным колпачком 4 на наружной поверхности части 8 корпуса 1 выполнен кольцевой выступ 14, а на внутренней поверхности колпачка 4 - кольцевой паз 15. Для усиления плотности контакта корпуса 1 и защитного колпачка 4 их контактируемые поверхности выполняются с допусками, обеспечивающими плотную посадку при неоднократном съеме защитного колпачка с корпуса(фиг. 1 и 2). Часть корпуса 1, контактирующая с защитным колпачком 4, может быть выполнена в виде цилиндра (фиг. 1, 2 и 5) или в виде призмы (фиг. 1, 2 и 6). Для осуществления дозаправки препарата в корпус 1 или смены накопителя 2 и рабочего наконечника 3 часть корпуса 1, закрываемая защитным колпачком 4, может быть выполнена разъемной от остальной части корпуса 1. При этом профиль внутренней поверхности части корпуса 1, контактирующей с защитным колпачком 4, повторяет профиль наружной поверхности контактирующей с ней остальной части корпуса 1 (фиг. 1). При этом для устранения перекоса накопителя 2 при сборке устройства выполнены направляющие ребра 16 (фиг. 1). Кроме того, корпус 1 может быть выполнен разъемным со стороны, противоположной рабочему наконечнику 3. При этом часть корпуса 1 со стороны, противоположной рабочему наконечнику 3, может быть выполнена в виде пробки 17. На торцевой поверхности пробки 17 выполнены направляющие ребра 18, позволяющие центрировать накопитель 2 препарата при его установке в корпус 1 устройства(фиг. 2). С целью выравнивания атмосферного давления внутри корпуса 1 устройства и атмосферного давления внешней среды для постоянной подачи лекарственного препарата на поверхность кожного покрова в устройстве выполняется канал 19, соединяющий пространство полости корпуса 1 с внешней средой Для увеличения трения между рукой пользователя и поверхностью защитного колпачка 4 и корпуса 1 на цилиндрической боковой стенке 5 защитного колпачка 4 может быть выполнена, по крайней мере,одна выемка 20 (фиг. 1 и 2). При этом для удобства хранения и пользования устройством защитный колпачок 4 и корпус 1 выполнены в поперечном сечении в виде прямоугольника с выпуклыми большими сторонами (фиг. 4). Для образования более плотного контакта корпуса 1 с защитным колпачком 4 по образованному лабиринтному уплотнению наиболее целесообразно изготавливать эти детали из пропилена или холоднотянутого полиэтилена. Это объясняется тем, что деформируемость пластмассы образует на вертикальных поверхностях контакта уплотнение в поперечном направлении, что препятствует самопроизвольному снятию колпачка с корпуса. Изменение формы выполнения части корпуса,фиксирующей рабочий наконечник, и защитного колпачка, новое взаимное расположение элементов устройства позволяет образовать лабиринтное уплотнение в месте размещения выступающей из корпуса части рабочего наконечника и одновременно уменьшить объем пространства, окружающего выступающий из корпуса рабочий наконечник, и тем самым обеспечить условия для снижения испарения лекарственного препарата и сохранения его свойств. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для хранения и нанесения препарата, содержащее полый корпус, накопитель препарата, рабочий наконечник и защитный колпачок,имеющий боковую стенку, сопряженную с донышком, при этом область корпуса, закрываемая защитным колпачком, содержит часть, фиксирующую наконечник, часть, контактирующую с внутренней поверхностью колпачка, и переходную часть, размещенную между ними, накопитель препарата установлен в полости корпуса, рабочий наконечник контактирует одной стороной с накопителем препарата,а другой - фиксируется в корпусе и выступает за его пределы, отличающееся тем, что часть корпуса,фиксирующая рабочий наконечник, ступенчато сопряжена с переходной частью и выполнена с боковой поверхностью, перпендикулярной ступени, сопрягающей часть корпуса, фиксирующую наконечник, с переходной частью, а защитный колпачок снабжен внутренним стаканом, сопряженным с донышком колпачка и расположенным коаксиально его боковой стенке, при этом внутренняя поверхность боковой стенки стакана контактирует с наружной поверхностью части корпуса, фиксирующей рабочий наконечник, а торец - со ступенью. 2. Устройство по п. 1, отличающееся тем, что на наружной поверхности корпуса выполнен кольцевой выступ, а на контактирующей с ней внутренней поверхности колпачка - кольцевой паз. 3. Устройство по п. 1, отличающееся тем, что часть корпуса, фиксирующая рабочий наконечник,выполнена в виде цилиндра. 141 4. Устройство по п. 1, отличающееся тем, что часть корпуса, фиксирующая рабочий наконечник,выполнена в виде призмы. 5. Устройство по п. 1, отличающееся тем, что часть корпуса, закрываемая защитным колпачком,выполнена разъемной от части корпуса, не закрываемой защитным колпачком, при этом конфигурация внутренней поверхности части корпуса, контактирующей с защитным колпачком, повторяет конфигурацию наружной поверхности контактирующей с ней части корпуса, не закрываемой защитным колпачком. 6. Устройство по п. 5, отличающееся тем, что на внутренней поверхности боковой стенки части корпуса, противоположной рабочему наконечнику,выполнены направляющие ребра. 7. Устройство по п. 1, отличающееся тем, что корпус со стороны, противоположной рабочему наконечнику, выполнен разъемным. 8. Устройство по п. 7, отличающееся тем, что часть корпуса со стороны, противоположной рабочему наконечнику, выполнена в виде пробки, на торцевой поверхности которой выполнены направляющие ребра. 9. Устройство по п. 1, отличающееся тем, что в части корпуса, фиксирующей рабочий наконечник, выполнен, по крайней мере, один канал, соединяющий пространство полости корпуса с внешней средой. 10. Устройство по п. 1, отличающееся тем, что защитный колпачок и корпус выполнены в поперечном сечении в виде прямоугольника с выпуклыми большими сторонами. 11. Устройство по п. 1, отличающееся тем, что на наружной поверхности защитного колпачка выполнена, по крайней мере, одна выемка.
