Устройство для хранения и нанесения препаратов

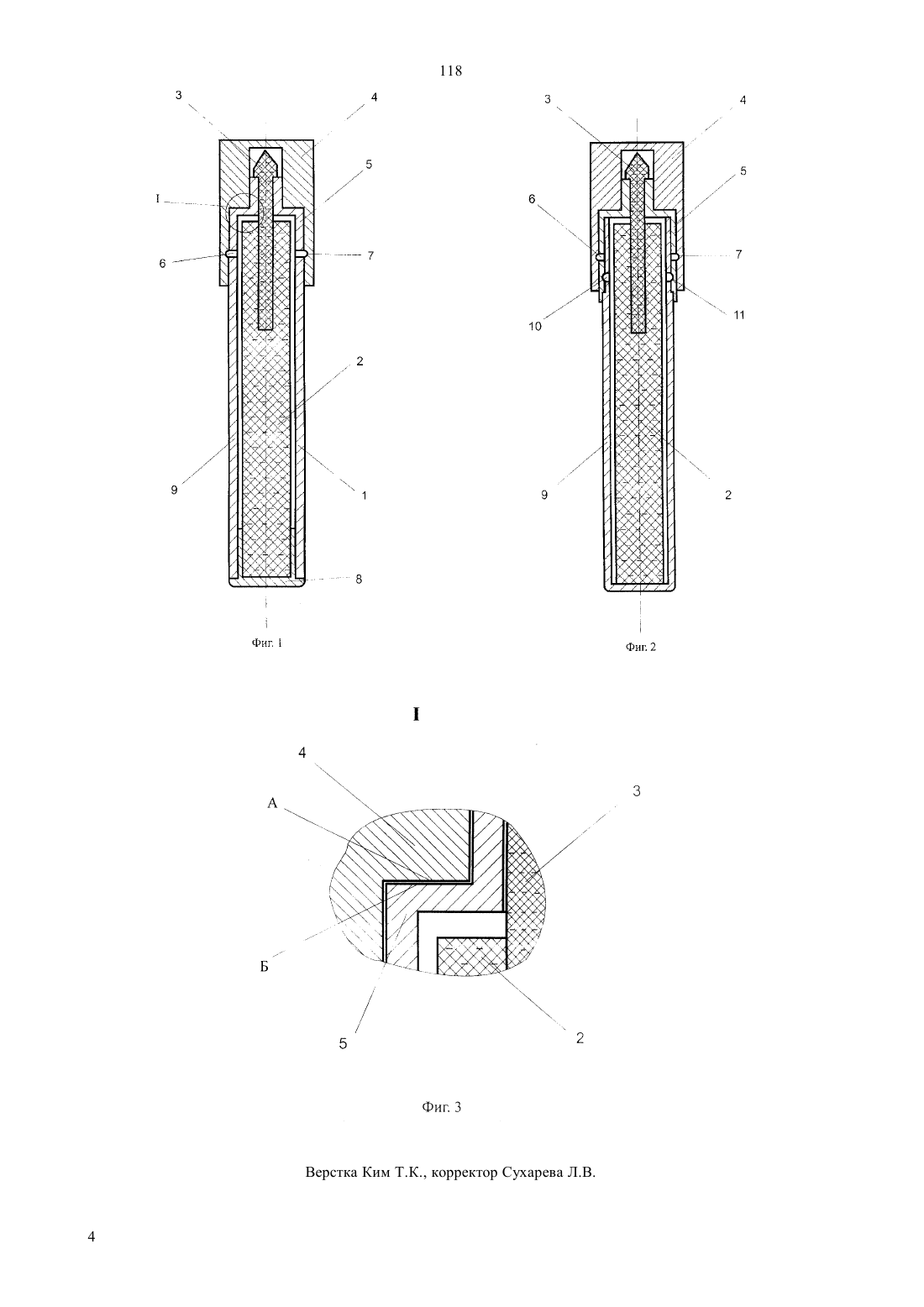

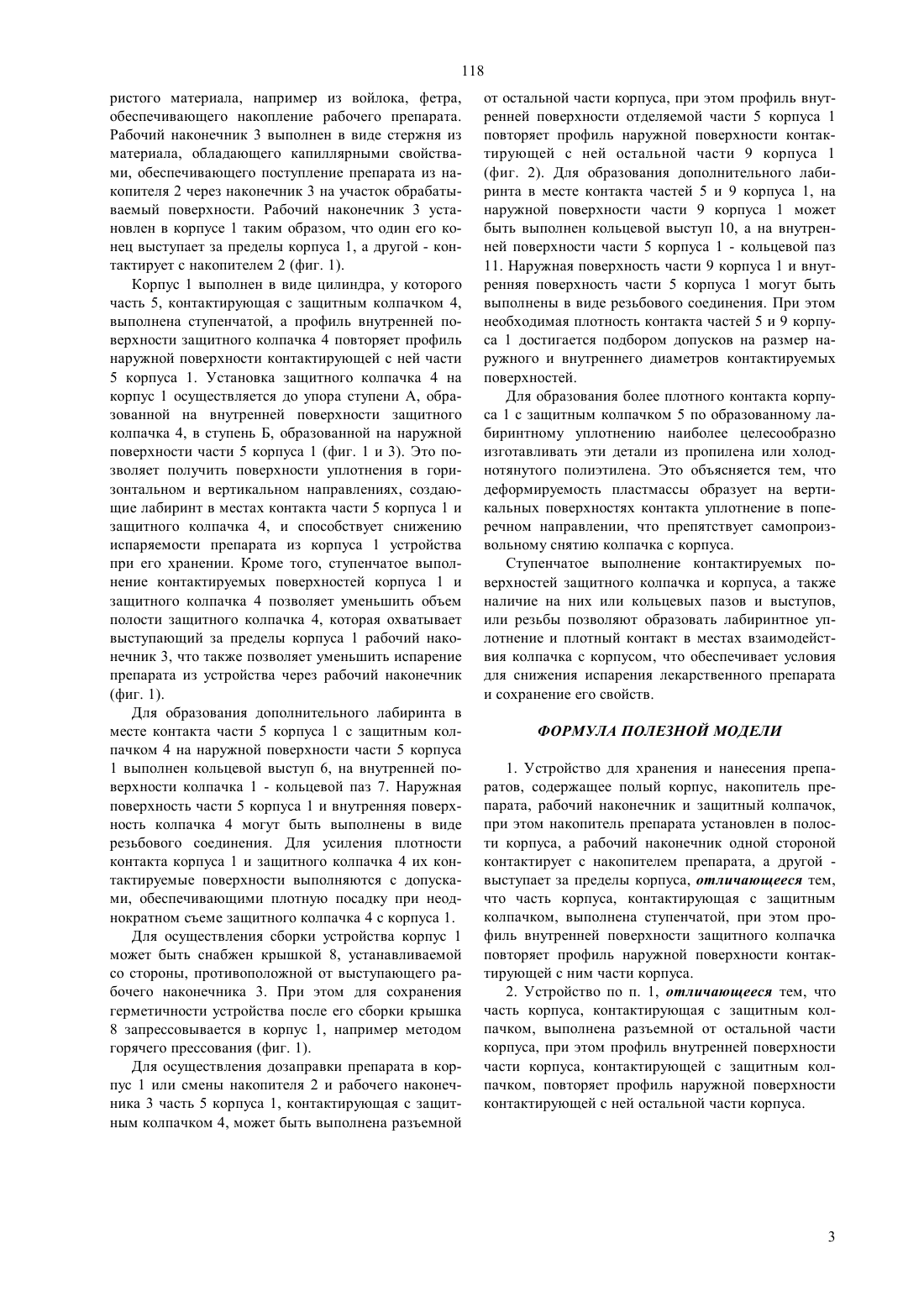

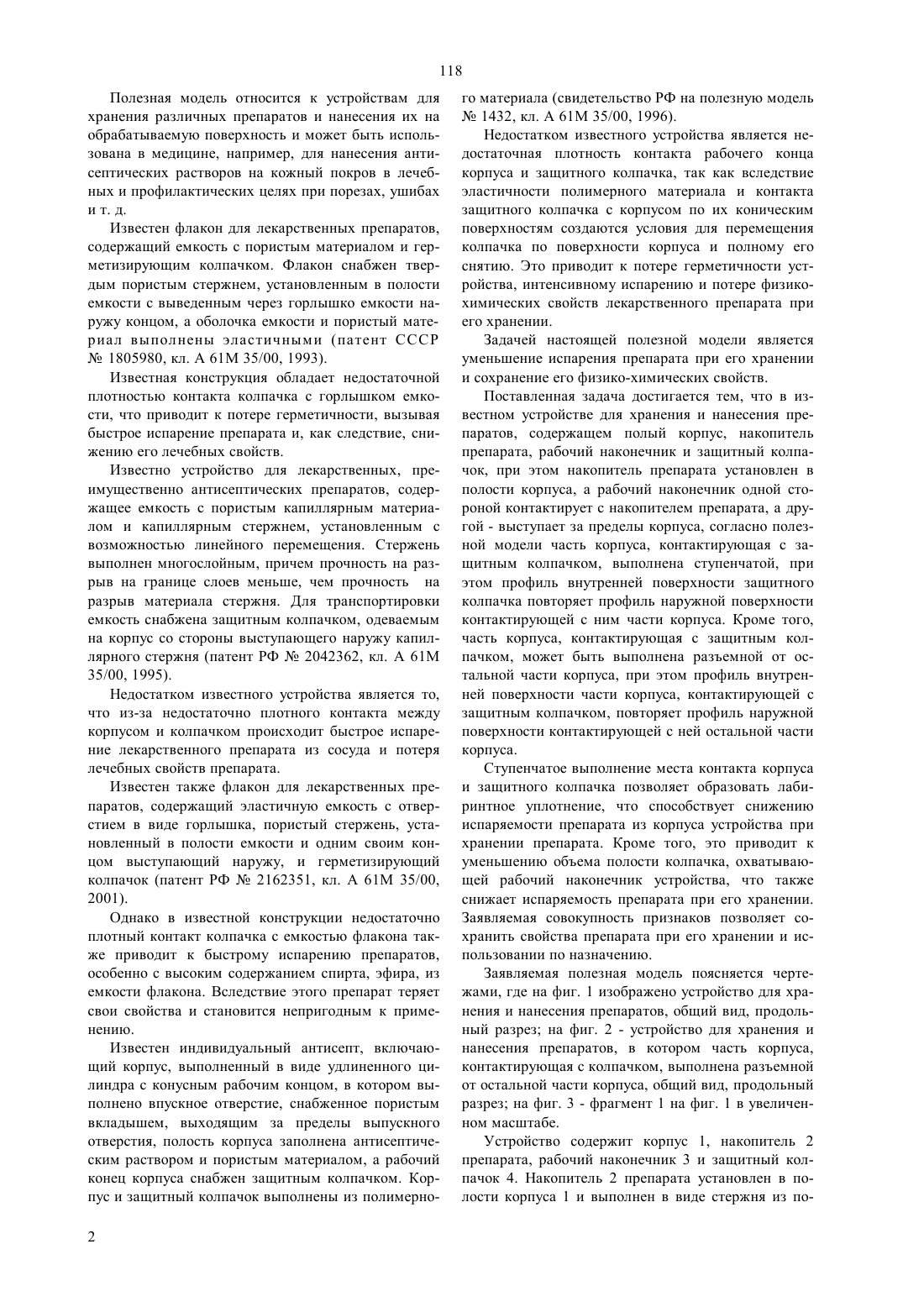

(51)761 35/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(73) Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(56) Свидетельство РФ на полезную модель 1432,кл. А 61 М 35/00, 1996.(54) УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И НАНЕСЕНИЯ ПРЕПАРАТОВ(57) Полезная модель относится к устройствам для хранения различных препаратов и нанесения их на обрабатываемую поверхность и может быть использована, в частности в медицине, например, для нанесения антисептических растворов на кожный покров в лечебных и профилактических целях при порезах, ушибах и т. д. Задача - уменьшение испарения препарата из устройства при его хранении и сохранение его физико-химических свойств. Устройство для хранения и нанесения препаратов содержит полый корпус, накопитель препарата,рабочий наконечник и защитный колпачок, при этом накопитель препарата установлен в полости корпуса,а рабочий наконечник одной стороной контактирует с накопителем препарата, а другой - выступает за пределы корпуса. Новым является то, что часть корпуса, контактирующая с защитным колпачком, выполнена ступенчатой, при этом профиль внутренней поверхности защитного колпачка повторяет профиль наружной поверхности контактирующей с ним части корпуса. Кроме того, часть корпуса, контактирующая с защитным колпачком, выполнена разъемной от остальной части корпуса, при этом профиль внутренней поверхности части корпуса, контактирующей с защитным колпачком, повторяет профиль наружной поверхности контактирующей с ней остальной части корпуса. 118 Полезная модель относится к устройствам для хранения различных препаратов и нанесения их на обрабатываемую поверхность и может быть использована в медицине, например, для нанесения антисептических растворов на кожный покров в лечебных и профилактических целях при порезах, ушибах и т. д. Известен флакон для лекарственных препаратов,содержащий емкость с пористым материалом и герметизирующим колпачком. Флакон снабжен твердым пористым стержнем, установленным в полости емкости с выведенным через горлышко емкости наружу концом, а оболочка емкости и пористый материал выполнены эластичными (патент СССР 1805980, кл. А 61 М 35/00, 1993). Известная конструкция обладает недостаточной плотностью контакта колпачка с горлышком емкости, что приводит к потере герметичности, вызывая быстрое испарение препарата и, как следствие, снижению его лечебных свойств. Известно устройство для лекарственных, преимущественно антисептических препаратов, содержащее емкость с пористым капиллярным материалом и капиллярным стержнем, установленным с возможностью линейного перемещения. Стержень выполнен многослойным, причем прочность на разрыв на границе слоев меньше, чем прочность на разрыв материала стержня. Для транспортировки емкость снабжена защитным колпачком, одеваемым на корпус со стороны выступающего наружу капиллярного стержня (патент РФ 2042362, кл. А 61 М 35/00, 1995). Недостатком известного устройства является то,что из-за недостаточно плотного контакта между корпусом и колпачком происходит быстрое испарение лекарственного препарата из сосуда и потеря лечебных свойств препарата. Известен также флакон для лекарственных препаратов, содержащий эластичную емкость с отверстием в виде горлышка, пористый стержень, установленный в полости емкости и одним своим концом выступающий наружу, и герметизирующий колпачок (патент РФ 2162351, кл. А 61 М 35/00,2001). Однако в известной конструкции недостаточно плотный контакт колпачка с емкостью флакона также приводит к быстрому испарению препаратов,особенно с высоким содержанием спирта, эфира, из емкости флакона. Вследствие этого препарат теряет свои свойства и становится непригодным к применению. Известен индивидуальный антисепт, включающий корпус, выполненный в виде удлиненного цилиндра с конусным рабочим концом, в котором выполнено впускное отверстие, снабженное пористым вкладышем, выходящим за пределы выпускного отверстия, полость корпуса заполнена антисептическим раствором и пористым материалом, а рабочий конец корпуса снабжен защитным колпачком. Корпус и защитный колпачок выполнены из полимерно 2 го материала (свидетельство РФ на полезную модель 1432, кл. А 61 М 35/00, 1996). Недостатком известного устройства является недостаточная плотность контакта рабочего конца корпуса и защитного колпачка, так как вследствие эластичности полимерного материала и контакта защитного колпачка с корпусом по их коническим поверхностям создаются условия для перемещения колпачка по поверхности корпуса и полному его снятию. Это приводит к потере герметичности устройства, интенсивному испарению и потере физикохимических свойств лекарственного препарата при его хранении. Задачей настоящей полезной модели является уменьшение испарения препарата при его хранении и сохранение его физико-химических свойств. Поставленная задача достигается тем, что в известном устройстве для хранения и нанесения препаратов, содержащем полый корпус, накопитель препарата, рабочий наконечник и защитный колпачок, при этом накопитель препарата установлен в полости корпуса, а рабочий наконечник одной стороной контактирует с накопителем препарата, а другой - выступает за пределы корпуса, согласно полезной модели часть корпуса, контактирующая с защитным колпачком, выполнена ступенчатой, при этом профиль внутренней поверхности защитного колпачка повторяет профиль наружной поверхности контактирующей с ним части корпуса. Кроме того,часть корпуса, контактирующая с защитным колпачком, может быть выполнена разъемной от остальной части корпуса, при этом профиль внутренней поверхности части корпуса, контактирующей с защитным колпачком, повторяет профиль наружной поверхности контактирующей с ней остальной части корпуса. Ступенчатое выполнение места контакта корпуса и защитного колпачка позволяет образовать лабиринтное уплотнение, что способствует снижению испаряемости препарата из корпуса устройства при хранении препарата. Кроме того, это приводит к уменьшению объема полости колпачка, охватывающей рабочий наконечник устройства, что также снижает испаряемость препарата при его хранении. Заявляемая совокупность признаков позволяет сохранить свойства препарата при его хранении и использовании по назначению. Заявляемая полезная модель поясняется чертежами, где на фиг. 1 изображено устройство для хранения и нанесения препаратов, общий вид, продольный разрез на фиг. 2 - устройство для хранения и нанесения препаратов, в котором часть корпуса,контактирующая с колпачком, выполнена разъемной от остальной части корпуса, общий вид, продольный разрез на фиг. 3 - фрагмент 1 на фиг. 1 в увеличенном масштабе. Устройство содержит корпус 1, накопитель 2 препарата, рабочий наконечник 3 и защитный колпачок 4. Накопитель 2 препарата установлен в полости корпуса 1 и выполнен в виде стержня из по 118 ристого материала, например из войлока, фетра,обеспечивающего накопление рабочего препарата. Рабочий наконечник 3 выполнен в виде стержня из материала, обладающего капиллярными свойствами, обеспечивающего поступление препарата из накопителя 2 через наконечник 3 на участок обрабатываемый поверхности. Рабочий наконечник 3 установлен в корпусе 1 таким образом, что один его конец выступает за пределы корпуса 1, а другой - контактирует с накопителем 2 (фиг. 1). Корпус 1 выполнен в виде цилиндра, у которого часть 5, контактирующая с защитным колпачком 4,выполнена ступенчатой, а профиль внутренней поверхности защитного колпачка 4 повторяет профиль наружной поверхности контактирующей с ней части 5 корпуса 1. Установка защитного колпачка 4 на корпус 1 осуществляется до упора ступени А, образованной на внутренней поверхности защитного колпачка 4, в ступень Б, образованной на наружной поверхности части 5 корпуса 1 (фиг. 1 и 3). Это позволяет получить поверхности уплотнения в горизонтальном и вертикальном направлениях, создающие лабиринт в местах контакта части 5 корпуса 1 и защитного колпачка 4, и способствует снижению испаряемости препарата из корпуса 1 устройства при его хранении. Кроме того, ступенчатое выполнение контактируемых поверхностей корпуса 1 и защитного колпачка 4 позволяет уменьшить объем полости защитного колпачка 4, которая охватывает выступающий за пределы корпуса 1 рабочий наконечник 3, что также позволяет уменьшить испарение препарата из устройства через рабочий наконечник(фиг. 1). Для образования дополнительного лабиринта в месте контакта части 5 корпуса 1 с защитным колпачком 4 на наружной поверхности части 5 корпуса 1 выполнен кольцевой выступ 6, на внутренней поверхности колпачка 1 - кольцевой паз 7. Наружная поверхность части 5 корпуса 1 и внутренняя поверхность колпачка 4 могут быть выполнены в виде резьбового соединения. Для усиления плотности контакта корпуса 1 и защитного колпачка 4 их контактируемые поверхности выполняются с допусками, обеспечивающими плотную посадку при неоднократном съеме защитного колпачка 4 с корпуса 1. Для осуществления сборки устройства корпус 1 может быть снабжен крышкой 8, устанавливаемой со стороны, противоположной от выступающего рабочего наконечника 3. При этом для сохранения герметичности устройства после его сборки крышка 8 запрессовывается в корпус 1, например методом горячего прессования (фиг. 1). Для осуществления дозаправки препарата в корпус 1 или смены накопителя 2 и рабочего наконечника 3 часть 5 корпуса 1, контактирующая с защитным колпачком 4, может быть выполнена разъемной от остальной части корпуса, при этом профиль внутренней поверхности отделяемой части 5 корпуса 1 повторяет профиль наружной поверхности контактирующей с ней остальной части 9 корпуса 1(фиг. 2). Для образования дополнительного лабиринта в месте контакта частей 5 и 9 корпуса 1, на наружной поверхности части 9 корпуса 1 может быть выполнен кольцевой выступ 10, а на внутренней поверхности части 5 корпуса 1 - кольцевой паз 11. Наружная поверхность части 9 корпуса 1 и внутренняя поверхность части 5 корпуса 1 могут быть выполнены в виде резьбового соединения. При этом необходимая плотность контакта частей 5 и 9 корпуса 1 достигается подбором допусков на размер наружного и внутреннего диаметров контактируемых поверхностей. Для образования более плотного контакта корпуса 1 с защитным колпачком 5 по образованному лабиринтному уплотнению наиболее целесообразно изготавливать эти детали из пропилена или холоднотянутого полиэтилена. Это объясняется тем, что деформируемость пластмассы образует на вертикальных поверхностях контакта уплотнение в поперечном направлении, что препятствует самопроизвольному снятию колпачка с корпуса. Ступенчатое выполнение контактируемых поверхностей защитного колпачка и корпуса, а также наличие на них или кольцевых пазов и выступов,или резьбы позволяют образовать лабиринтное уплотнение и плотный контакт в местах взаимодействия колпачка с корпусом, что обеспечивает условия для снижения испарения лекарственного препарата и сохранение его свойств. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для хранения и нанесения препаратов, содержащее полый корпус, накопитель препарата, рабочий наконечник и защитный колпачок,при этом накопитель препарата установлен в полости корпуса, а рабочий наконечник одной стороной контактирует с накопителем препарата, а другой выступает за пределы корпуса, отличающееся тем,что часть корпуса, контактирующая с защитным колпачком, выполнена ступенчатой, при этом профиль внутренней поверхности защитного колпачка повторяет профиль наружной поверхности контактирующей с ним части корпуса. 2. Устройство по п. 1, отличающееся тем, что часть корпуса, контактирующая с защитным колпачком, выполнена разъемной от остальной части корпуса, при этом профиль внутренней поверхности части корпуса, контактирующей с защитным колпачком, повторяет профиль наружной поверхности контактирующей с ней остальной части корпуса.
