Скоросшиватель (варианты)

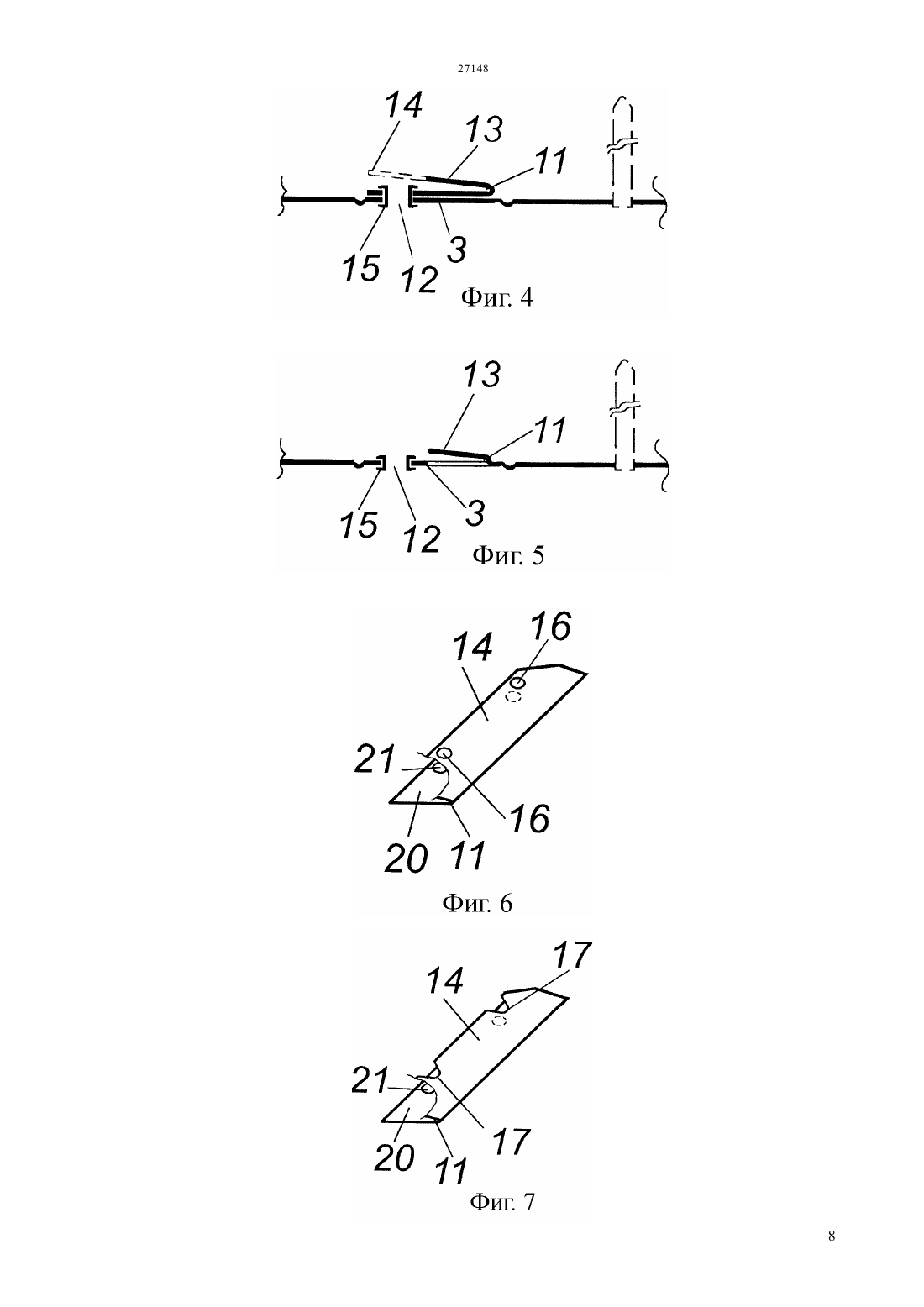

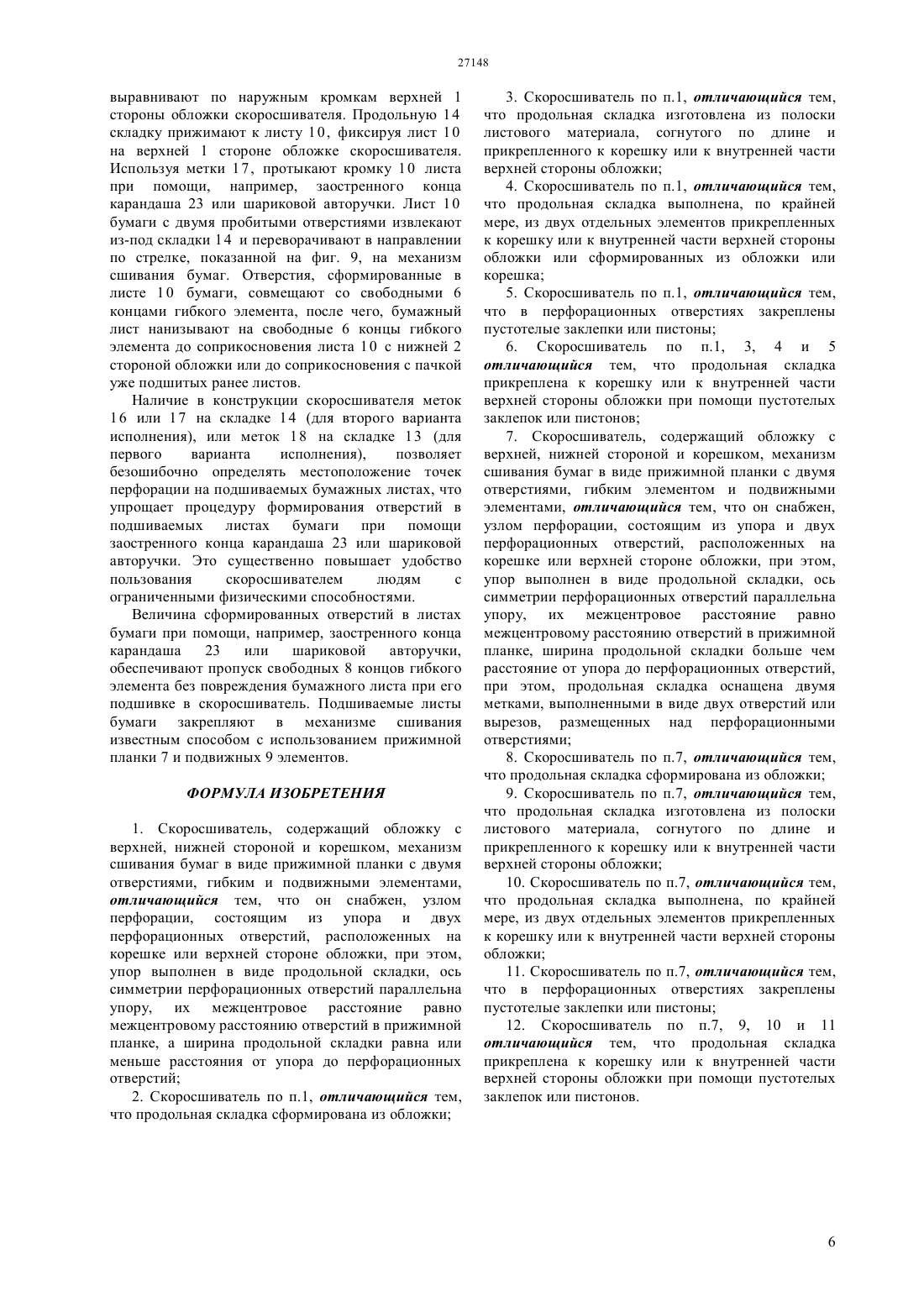

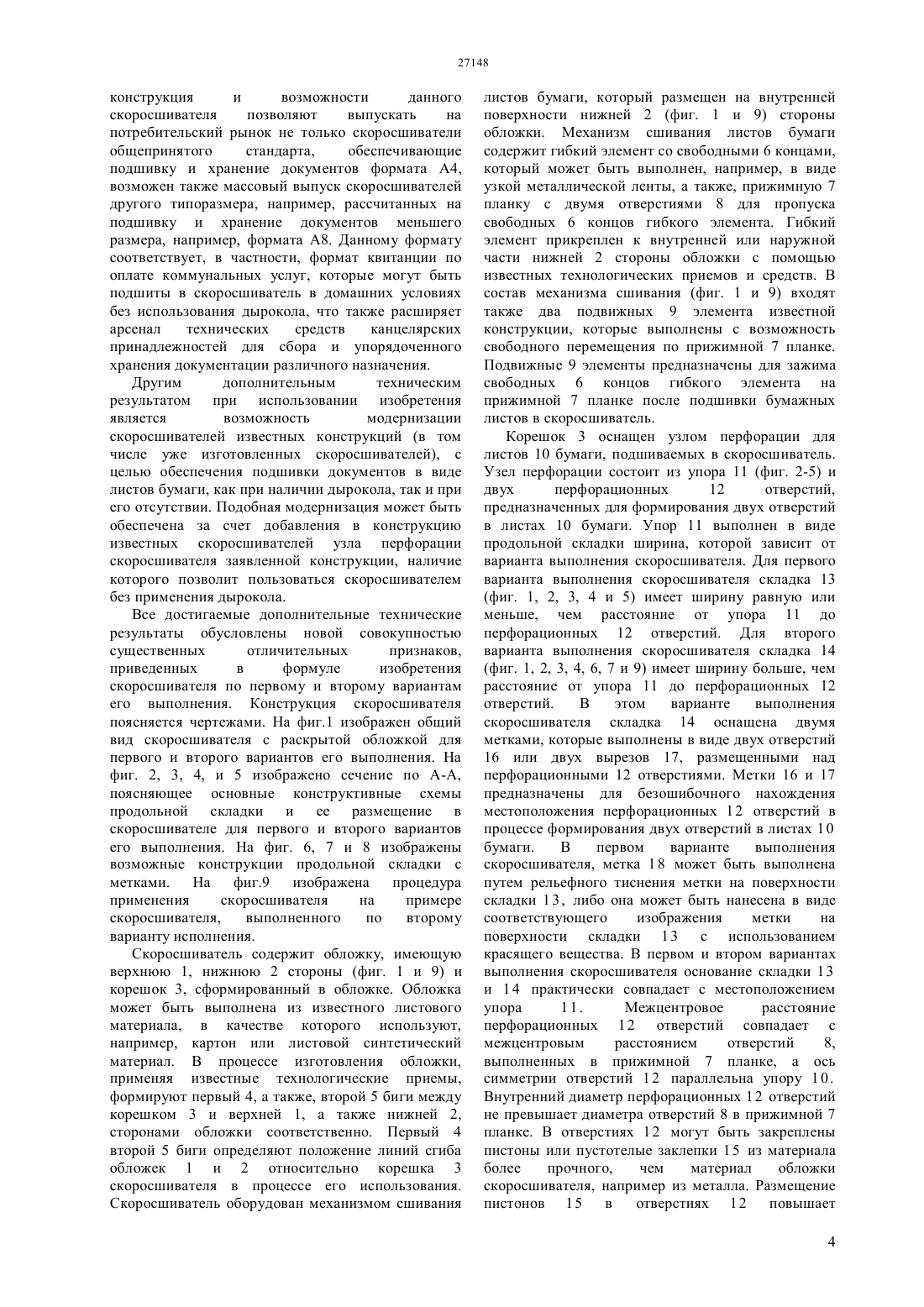

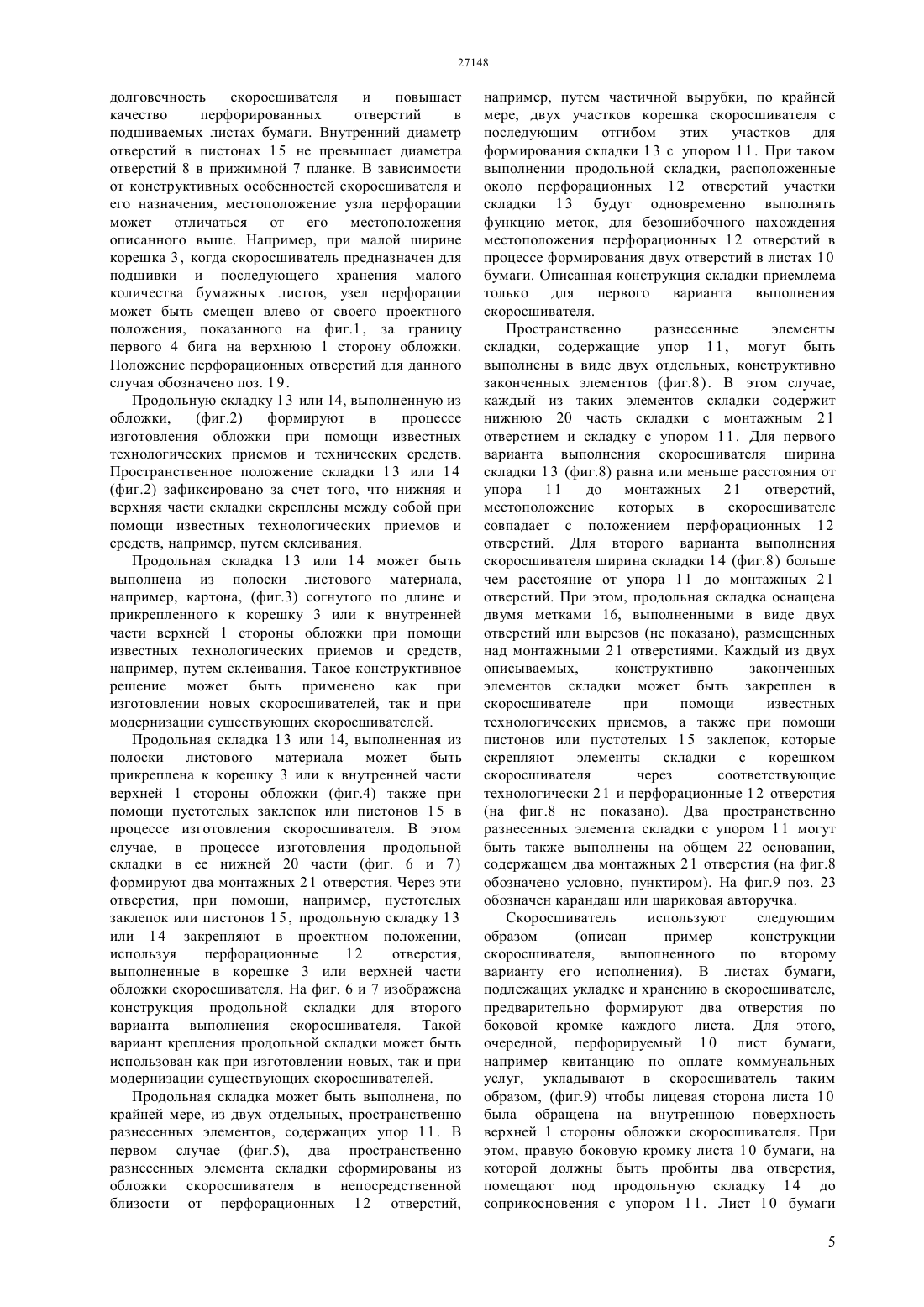

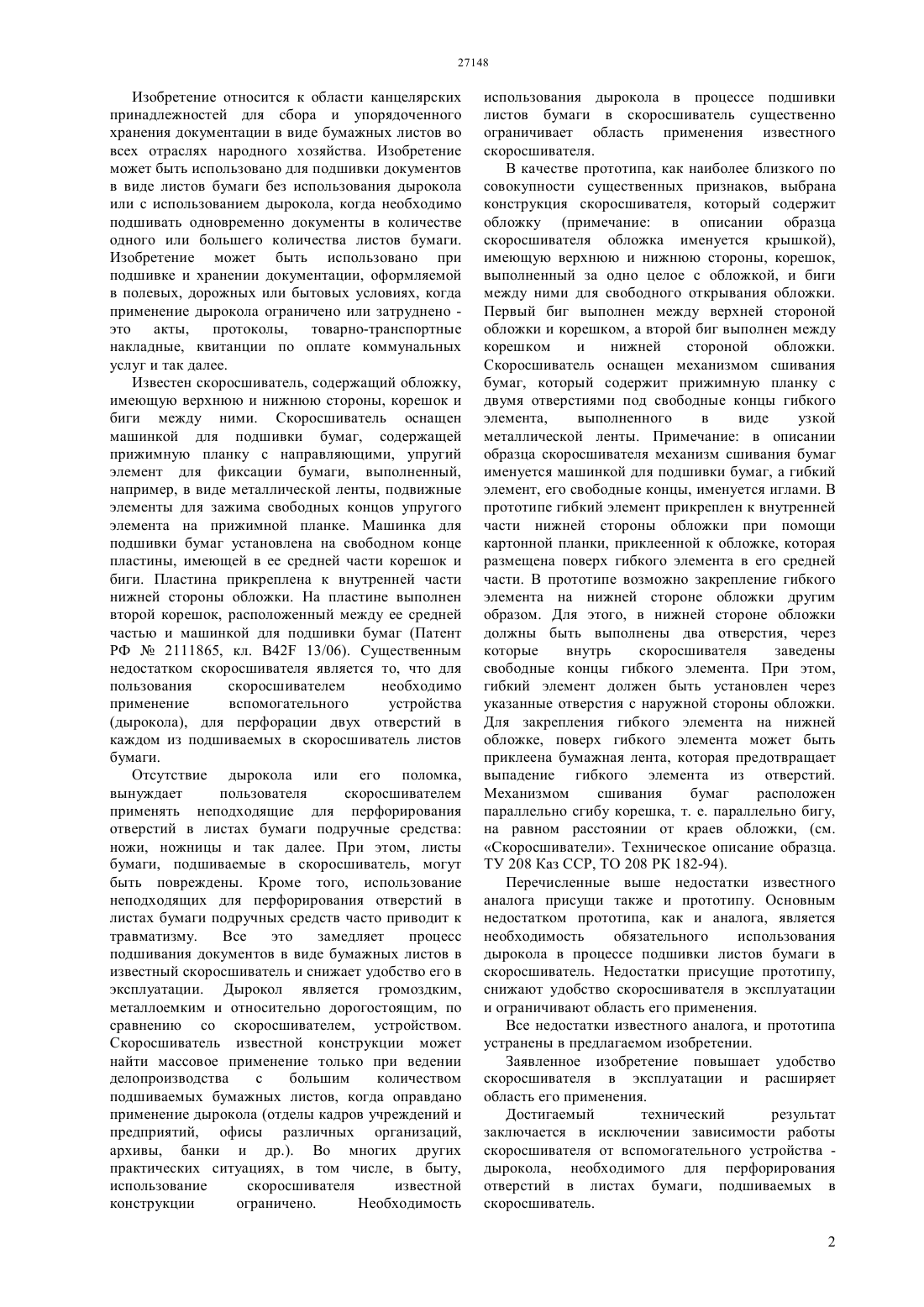

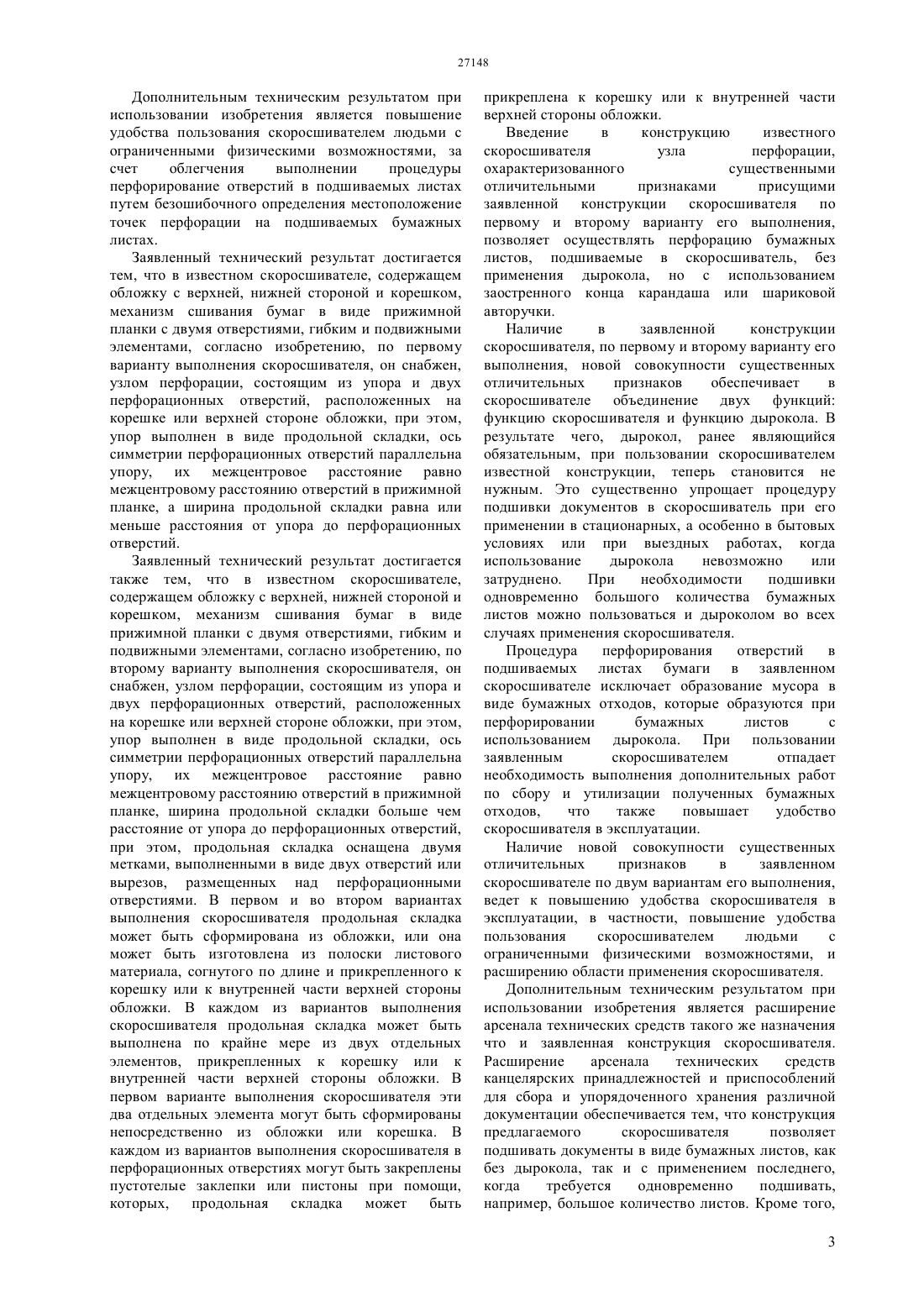

(51) 42 13/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ меньше расстояния от упора до перфорационных отверстий. По второму варианту выполнения,скоросшиватель снабжен, узлом перфорации,состоящим из упора и двух перфорационных отверстий, расположенных на корешке или верхней стороне обложки, при этом, упор выполнен в виде продольной складки,ось симметрии перфорационных отверстий параллельна упору, их межцентровое расстояние равно межцентровому расстоянию отверстий в прижимной планке, ширина продольной складки больше чем расстояние от упора до перфорационных отверстий, при этом,продольная складка оснащена двумя метками,выполненными в виде двух отверстий или вырезов,размещенных над перфорационными отверстиями. В первом и во втором вариантах выполнения скоросшивателя продольная складка может быть сформирована из обложки, или она может быть изготовлена из полоски листового материала,согнутого по длине и прикрепленного к корешку или к внутренней части верхней стороны обложки. В каждом из вариантов выполнения скоросшивателя продольная складка может быть выполнена по крайне мере из двух отдельных элементов,прикрепленных к корешку или к внутренней части верхней стороны обложки. В первом варианте выполнения скоросшивателя эти два отдельных элемента могут быть сформированы непосредственно из обложки или корешка. В каждом из вариантов выполнения скоросшивателя в перфорационных отверстиях могут быть закреплены пустотелые заклепки или пистоны при помощи,которых, продольная складка может быть прикреплена к корешку или к внутренней части верхней стороны обложки.(57) Изобретение относится к области канцелярских принадлежностей для сбора и упорядоченного хранения документации в виде бумажных листов во всех отраслях народного хозяйства. Достигаемый технический результат заключается в исключении зависимости работы скоросшивателя от вспомогательного устройства дырокола, необходимого для перфорирования отверстий в листах бумаги, подшиваемых в скоросшиватель. Другим техническим результатом при использовании изобретения является повышение удобства пользования скоросшивателем людьми с ограниченными физическими возможностями. В заявленном скоросшивателе, содержащем обложку с верхней, нижней стороной и корешком,механизм сшивания бумаг в виде прижимной планки с двумя отверстиями, гибким и подвижными элементами, согласно изобретению, по первому варианту выполнения, скоросшиватель снабжен,узлом перфорации, состоящим из упора и двух перфорационных отверстий, расположенных на корешке или верхней стороне обложки, при этом,упор выполнен в виде продольной складки, ось симметрии перфорационных отверстий параллельна упору, их межцентровое расстояние равно межцентровому расстоянию отверстий в прижимной планке, а ширина продольной складки равна или Изобретение относится к области канцелярских принадлежностей для сбора и упорядоченного хранения документации в виде бумажных листов во всех отраслях народного хозяйства. Изобретение может быть использовано для подшивки документов в виде листов бумаги без использования дырокола или с использованием дырокола, когда необходимо подшивать одновременно документы в количестве одного или большего количества листов бумаги. Изобретение может быть использовано при подшивке и хранении документации, оформляемой в полевых, дорожных или бытовых условиях, когда применение дырокола ограничено или затруднено это акты, протоколы, товарно-транспортные накладные, квитанции по оплате коммунальных услуг и так далее. Известен скоросшиватель, содержащий обложку,имеющую верхнюю и нижнюю стороны, корешок и биги между ними. Скоросшиватель оснащен машинкой для подшивки бумаг, содержащей прижимную планку с направляющими, упругий элемент для фиксации бумаги, выполненный,например, в виде металлической ленты, подвижные элементы для зажима свободных концов упругого элемента на прижимной планке. Машинка для подшивки бумаг установлена на свободном конце пластины, имеющей в ее средней части корешок и биги. Пластина прикреплена к внутренней части нижней стороны обложки. На пластине выполнен второй корешок, расположенный между ее средней частью и машинкой для подшивки бумаг (Патент РФ 2111865, кл. В 42 13/06). Существенным недостатком скоросшивателя является то, что для пользования скоросшивателем необходимо применение вспомогательного устройства(дырокола), для перфорации двух отверстий в каждом из подшиваемых в скоросшиватель листов бумаги. Отсутствие дырокола или его поломка,вынуждает пользователя скоросшивателем применять неподходящие для перфорирования отверстий в листах бумаги подручные средства ножи, ножницы и так далее. При этом, листы бумаги, подшиваемые в скоросшиватель, могут быть повреждены. Кроме того, использование неподходящих для перфорирования отверстий в листах бумаги подручных средств часто приводит к травматизму. Все это замедляет процесс подшивания документов в виде бумажных листов в известный скоросшиватель и снижает удобство его в эксплуатации. Дырокол является громоздким,металлоемким и относительно дорогостоящим, по сравнению со скоросшивателем, устройством. Скоросшиватель известной конструкции может найти массовое применение только при ведении делопроизводства с большим количеством подшиваемых бумажных листов, когда оправдано применение дырокола (отделы кадров учреждений и предприятий, офисы различных организаций,архивы, банки и др.). Во многих других практических ситуациях, в том числе, в быту,использование скоросшивателя известной конструкции ограничено. Необходимость использования дырокола в процессе подшивки листов бумаги в скоросшиватель существенно ограничивает область применения известного скоросшивателя. В качестве прототипа, как наиболее близкого по совокупности существенных признаков, выбрана конструкция скоросшивателя, который содержит обложку (примечание в описании образца скоросшивателя обложка именуется крышкой),имеющую верхнюю и нижнюю стороны, корешок,выполненный за одно целое с обложкой, и биги между ними для свободного открывания обложки. Первый биг выполнен между верхней стороной обложки и корешком, а второй биг выполнен между корешком и нижней стороной обложки. Скоросшиватель оснащен механизмом сшивания бумаг, который содержит прижимную планку с двумя отверстиями под свободные концы гибкого элемента,выполненного в виде узкой металлической ленты. Примечание в описании образца скоросшивателя механизм сшивания бумаг именуется машинкой для подшивки бумаг, а гибкий элемент, его свободные концы, именуется иглами. В прототипе гибкий элемент прикреплен к внутренней части нижней стороны обложки при помощи картонной планки, приклеенной к обложке, которая размещена поверх гибкого элемента в его средней части. В прототипе возможно закрепление гибкого элемента на нижней стороне обложки другим образом. Для этого, в нижней стороне обложки должны быть выполнены два отверстия, через которые внутрь скоросшивателя заведены свободные концы гибкого элемента. При этом,гибкий элемент должен быть установлен через указанные отверстия с наружной стороны обложки. Для закрепления гибкого элемента на нижней обложке, поверх гибкого элемента может быть приклеена бумажная лента, которая предотвращает выпадение гибкого элемента из отверстий. Механизмом сшивания бумаг расположен параллельно сгибу корешка, т. е. параллельно бигу,на равном расстоянии от краев обложки, (см. Скоросшиватели. Техническое описание образца. ТУ 208 Каз ССР, ТО 208 РК 182-94). Перечисленные выше недостатки известного аналога присущи также и прототипу. Основным недостатком прототипа, как и аналога, является необходимость обязательного использования дырокола в процессе подшивки листов бумаги в скоросшиватель. Недостатки присущие прототипу,снижают удобство скоросшивателя в эксплуатации и ограничивают область его применения. Все недостатки известного аналога, и прототипа устранены в предлагаемом изобретении. Заявленное изобретение повышает удобство скоросшивателя в эксплуатации и расширяет область его применения. Достигаемый технический результат заключается в исключении зависимости работы скоросшивателя от вспомогательного устройства дырокола, необходимого для перфорирования отверстий в листах бумаги, подшиваемых в скоросшиватель. 2 Дополнительным техническим результатом при использовании изобретения является повышение удобства пользования скоросшивателем людьми с ограниченными физическими возможностями, за счет облегчения выполнении процедуры перфорирование отверстий в подшиваемых листах путем безошибочного определения местоположение точек перфорации на подшиваемых бумажных листах. Заявленный технический результат достигается тем, что в известном скоросшивателе, содержащем обложку с верхней, нижней стороной и корешком,механизм сшивания бумаг в виде прижимной планки с двумя отверстиями, гибким и подвижными элементами, согласно изобретению, по первому варианту выполнения скоросшивателя, он снабжен,узлом перфорации, состоящим из упора и двух перфорационных отверстий, расположенных на корешке или верхней стороне обложки, при этом,упор выполнен в виде продольной складки, ось симметрии перфорационных отверстий параллельна упору, их межцентровое расстояние равно межцентровому расстоянию отверстий в прижимной планке, а ширина продольной складки равна или меньше расстояния от упора до перфорационных отверстий. Заявленный технический результат достигается также тем, что в известном скоросшивателе,содержащем обложку с верхней, нижней стороной и корешком, механизм сшивания бумаг в виде прижимной планки с двумя отверстиями, гибким и подвижными элементами, согласно изобретению, по второму варианту выполнения скоросшивателя, он снабжен, узлом перфорации, состоящим из упора и двух перфорационных отверстий, расположенных на корешке или верхней стороне обложки, при этом,упор выполнен в виде продольной складки, ось симметрии перфорационных отверстий параллельна упору, их межцентровое расстояние равно межцентровому расстоянию отверстий в прижимной планке, ширина продольной складки больше чем расстояние от упора до перфорационных отверстий,при этом, продольная складка оснащена двумя метками, выполненными в виде двух отверстий или вырезов, размещенных над перфорационными отверстиями. В первом и во втором вариантах выполнения скоросшивателя продольная складка может быть сформирована из обложки, или она может быть изготовлена из полоски листового материала, согнутого по длине и прикрепленного к корешку или к внутренней части верхней стороны обложки. В каждом из вариантов выполнения скоросшивателя продольная складка может быть выполнена по крайне мере из двух отдельных элементов, прикрепленных к корешку или к внутренней части верхней стороны обложки. В первом варианте выполнения скоросшивателя эти два отдельных элемента могут быть сформированы непосредственно из обложки или корешка. В каждом из вариантов выполнения скоросшивателя в перфорационных отверстиях могут быть закреплены пустотелые заклепки или пистоны при помощи,которых, продольная складка может быть прикреплена к корешку или к внутренней части верхней стороны обложки. Введение в конструкцию известного скоросшивателя узла перфорации,охарактеризованного существенными отличительными признаками присущими заявленной конструкции скоросшивателя по первому и второму варианту его выполнения,позволяет осуществлять перфорацию бумажных листов, подшиваемые в скоросшиватель, без применения дырокола, но с использованием заостренного конца карандаша или шариковой авторучки. Наличие в заявленной конструкции скоросшивателя, по первому и второму варианту его выполнения, новой совокупности существенных отличительных признаков обеспечивает в скоросшивателе объединение двух функций функцию скоросшивателя и функцию дырокола. В результате чего, дырокол, ранее являющийся обязательным, при пользовании скоросшивателем известной конструкции, теперь становится не нужным. Это существенно упрощает процедуру подшивки документов в скоросшиватель при его применении в стационарных, а особенно в бытовых условиях или при выездных работах, когда использование дырокола невозможно или затруднено. При необходимости подшивки одновременно большого количества бумажных листов можно пользоваться и дыроколом во всех случаях применения скоросшивателя. Процедура перфорирования отверстий в подшиваемых листах бумаги в заявленном скоросшивателе исключает образование мусора в виде бумажных отходов, которые образуются при перфорировании бумажных листов с использованием дырокола. При пользовании заявленным скоросшивателем отпадает необходимость выполнения дополнительных работ по сбору и утилизации полученных бумажных отходов,что также повышает удобство скоросшивателя в эксплуатации. Наличие новой совокупности существенных отличительных признаков в заявленном скоросшивателе по двум вариантам его выполнения,ведет к повышению удобства скоросшивателя в эксплуатации, в частности, повышение удобства пользования скоросшивателем людьми с ограниченными физическими возможностями, и расширению области применения скоросшивателя. Дополнительным техническим результатом при использовании изобретения является расширение арсенала технических средств такого же назначения что и заявленная конструкция скоросшивателя. Расширение арсенала технических средств канцелярских принадлежностей и приспособлений для сбора и упорядоченного хранения различной документации обеспечивается тем, что конструкция предлагаемого скоросшивателя позволяет подшивать документы в виде бумажных листов, как без дырокола, так и с применением последнего,когда требуется одновременно подшивать,например, большое количество листов. Кроме того,3 конструкция и возможности данного скоросшивателя позволяют выпускать на потребительский рынок не только скоросшиватели общепринятого стандарта,обеспечивающие подшивку и хранение документов формата А 4,возможен также массовый выпуск скоросшивателей другого типоразмера, например, рассчитанных на подшивку и хранение документов меньшего размера, например, формата А 8. Данному формату соответствует, в частности, формат квитанции по оплате коммунальных услуг, которые могут быть подшиты в скоросшиватель в домашних условиях без использования дырокола, что также расширяет арсенал технических средств канцелярских принадлежностей для сбора и упорядоченного хранения документации различного назначения. Другим дополнительным техническим результатом при использовании изобретения является возможность модернизации скоросшивателей известных конструкций (в том числе уже изготовленных скоросшивателей), с целью обеспечения подшивки документов в виде листов бумаги, как при наличии дырокола, так и при его отсутствии. Подобная модернизация может быть обеспечена за счет добавления в конструкцию известных скоросшивателей узла перфорации скоросшивателя заявленной конструкции, наличие которого позволит пользоваться скоросшивателем без применения дырокола. Все достигаемые дополнительные технические результаты обусловлены новой совокупностью существенных отличительных признаков,приведенных в формуле изобретения скоросшивателя по первому и второму вариантам его выполнения. Конструкция скоросшивателя поясняется чертежами. На фиг.1 изображен общий вид скоросшивателя с раскрытой обложкой для первого и второго вариантов его выполнения. На фиг. 2, 3, 4, и 5 изображено сечение по А-А,поясняющее основные конструктивные схемы продольной складки и ее размещение в скоросшивателе для первого и второго вариантов его выполнения. На фиг. 6, 7 и 8 изображены возможные конструкции продольной складки с метками. На фиг.9 изображена процедура применения скоросшивателя на примере скоросшивателя,выполненного по второму варианту исполнения. Скоросшиватель содержит обложку, имеющую верхнюю 1, нижнюю 2 стороны (фиг. 1 и 9) и корешок 3, сформированный в обложке. Обложка может быть выполнена из известного листового материала, в качестве которого используют,например, картон или листовой синтетический материал. В процессе изготовления обложки,применяя известные технологические приемы,формируют первый 4, а также, второй 5 биги между корешком 3 и верхней 1, а также нижней 2,сторонами обложки соответственно. Первый 4 второй 5 биги определяют положение линий сгиба обложек 1 и 2 относительно корешка 3 скоросшивателя в процессе его использования. Скоросшиватель оборудован механизмом сшивания листов бумаги, который размещен на внутренней поверхности нижней 2 (фиг. 1 и 9) стороны обложки. Механизм сшивания листов бумаги содержит гибкий элемент со свободными 6 концами,который может быть выполнен, например, в виде узкой металлической ленты, а также, прижимную 7 планку с двумя отверстиями 8 для пропуска свободных 6 концов гибкого элемента. Гибкий элемент прикреплен к внутренней или наружной части нижней 2 стороны обложки с помощью известных технологических приемов и средств. В состав механизма сшивания (фиг. 1 и 9) входят также два подвижных 9 элемента известной конструкции, которые выполнены с возможность свободного перемещения по прижимной 7 планке. Подвижные 9 элементы предназначены для зажима свободных 6 концов гибкого элемента на прижимной 7 планке после подшивки бумажных листов в скоросшиватель. Корешок 3 оснащен узлом перфорации для листов 10 бумаги, подшиваемых в скоросшиватель. Узел перфорации состоит из упора 11 (фиг. 2-5) и двух перфорационных 12 отверстий,предназначенных для формирования двух отверстий в листах 10 бумаги. Упор 11 выполнен в виде продольной складки ширина, которой зависит от варианта выполнения скоросшивателя. Для первого варианта выполнения скоросшивателя складка 13(фиг. 1, 2, 3, 4 и 5) имеет ширину равную или меньше, чем расстояние от упора 11 до перфорационных 12 отверстий. Для второго варианта выполнения скоросшивателя складка 14(фиг. 1, 2, 3, 4, 6, 7 и 9) имеет ширину больше, чем расстояние от упора 11 до перфорационных 12 отверстий. В этом варианте выполнения скоросшивателя складка 14 оснащена двумя метками, которые выполнены в виде двух отверстий 16 или двух вырезов 17, размещенными над перфорационными 12 отверстиями. Метки 16 и 17 предназначены для безошибочного нахождения местоположения перфорационных 12 отверстий в процессе формирования двух отверстий в листах 10 бумаги. В первом варианте выполнения скоросшивателя, метка 18 может быть выполнена путем рельефного тиснения метки на поверхности складки 13, либо она может быть нанесена в виде соответствующего изображения метки на поверхности складки 13 с использованием красящего вещества. В первом и втором вариантах выполнения скоросшивателя основание складки 13 и 14 практически совпадает с местоположением упора 11. Межцентровое расстояние перфорационных 12 отверстий совпадает с межцентровым расстоянием отверстий 8,выполненных в прижимной 7 планке, а ось симметрии отверстий 12 параллельна упору 10. Внутренний диаметр перфорационных 12 отверстий не превышает диаметра отверстий 8 в прижимной 7 планке. В отверстиях 12 могут быть закреплены пистоны или пустотелые заклепки 15 из материала более прочного,чем материал обложки скоросшивателя, например из металла. Размещение пистонов 15 в отверстиях 12 повышает 4 долговечность скоросшивателя и повышает качество перфорированных отверстий в подшиваемых листах бумаги. Внутренний диаметр отверстий в пистонах 15 не превышает диаметра отверстий 8 в прижимной 7 планке. В зависимости от конструктивных особенностей скоросшивателя и его назначения, местоположение узла перфорации может отличаться от его местоположения описанного выше. Например, при малой ширине корешка 3, когда скоросшиватель предназначен для подшивки и последующего хранения малого количества бумажных листов, узел перфорации может быть смещен влево от своего проектного положения, показанного на фиг.1, за границу первого 4 бига на верхнюю 1 сторону обложки. Положение перфорационных отверстий для данного случая обозначено поз. 19. Продольную складку 13 или 14, выполненную из обложки,(фиг.2) формируют в процессе изготовления обложки при помощи известных технологических приемов и технических средств. Пространственное положение складки 13 или 14(фиг.2) зафиксировано за счет того, что нижняя и верхняя части складки скреплены между собой при помощи известных технологических приемов и средств, например, путем склеивания. Продольная складка 13 или 14 может быть выполнена из полоски листового материала,например, картона, (фиг.3) согнутого по длине и прикрепленного к корешку 3 или к внутренней части верхней 1 стороны обложки при помощи известных технологических приемов и средств,например, путем склеивания. Такое конструктивное решение может быть применено как при изготовлении новых скоросшивателей, так и при модернизации существующих скоросшивателей. Продольная складка 13 или 14, выполненная из полоски листового материала может быть прикреплена к корешку 3 или к внутренней части верхней 1 стороны обложки (фиг.4) также при помощи пустотелых заклепок или пистонов 15 в процессе изготовления скоросшивателя. В этом случае, в процессе изготовления продольной складки в ее нижней 20 части (фиг. 6 и 7) формируют два монтажных 21 отверстия. Через эти отверстия, при помощи, например, пустотелых заклепок или пистонов 15, продольную складку 13 или 14 закрепляют в проектном положении,используя перфорационные 12 отверстия,выполненные в корешке 3 или верхней части обложки скоросшивателя. На фиг. 6 и 7 изображена конструкция продольной складки для второго варианта выполнения скоросшивателя. Такой вариант крепления продольной складки может быть использован как при изготовлении новых, так и при модернизации существующих скоросшивателей. Продольная складка может быть выполнена, по крайней мере, из двух отдельных, пространственно разнесенных элементов, содержащих упор 11. В первом случае (фиг.5), два пространственно разнесенных элемента складки сформированы из обложки скоросшивателя в непосредственной близости от перфорационных 12 отверстий, например, путем частичной вырубки, по крайней мере, двух участков корешка скоросшивателя с последующим отгибом этих участков для формирования складки 13 с упором 11. При таком выполнении продольной складки, расположенные около перфорационных 12 отверстий участки складки 13 будут одновременно выполнять функцию меток, для безошибочного нахождения местоположения перфорационных 12 отверстий в процессе формирования двух отверстий в листах 10 бумаги. Описанная конструкция складки приемлема только для первого варианта выполнения скоросшивателя. Пространственно разнесенные элементы складки, содержащие упор 11, могут быть выполнены в виде двух отдельных, конструктивно законченных элементов (фиг.8). В этом случае,каждый из таких элементов складки содержит нижнюю 20 часть складки с монтажным 21 отверстием и складку с упором 11. Для первого варианта выполнения скоросшивателя ширина складки 13 (фиг.8) равна или меньше расстояния от упора 11 до монтажных 21 отверстий,местоположение которых в скоросшивателе совпадает с положением перфорационных 12 отверстий. Для второго варианта выполнения скоросшивателя ширина складки 14 (фиг.8) больше чем расстояние от упора 11 до монтажных 21 отверстий. При этом, продольная складка оснащена двумя метками 16, выполненными в виде двух отверстий или вырезов (не показано), размещенных над монтажными 21 отверстиями. Каждый из двух описываемых,конструктивно законченных элементов складки может быть закреплен в скоросшивателе при помощи известных технологических приемов, а также при помощи пистонов или пустотелых 15 заклепок, которые скрепляют элементы складки с корешком скоросшивателя через соответствующие технологически 21 и перфорационные 12 отверстия(на фиг.8 не показано). Два пространственно разнесенных элемента складки с упором 11 могут быть также выполнены на общем 22 основании,содержащем два монтажных 21 отверстия (на фиг.8 обозначено условно, пунктиром). На фиг.9 поз. 23 обозначен карандаш или шариковая авторучка. Скоросшиватель используют следующим образом(описан пример конструкции скоросшивателя,выполненного по второму варианту его исполнения). В листах бумаги,подлежащих укладке и хранению в скоросшивателе,предварительно формируют два отверстия по боковой кромке каждого листа. Для этого,очередной, перфорируемый 10 лист бумаги,например квитанцию по оплате коммунальных услуг, укладывают в скоросшиватель таким образом, (фиг.9) чтобы лицевая сторона листа 10 была обращена на внутреннюю поверхность верхней 1 стороны обложки скоросшивателя. При этом, правую боковую кромку листа 10 бумаги, на которой должны быть пробиты два отверстия,помещают под продольную складку 14 до соприкосновения с упором 11. Лист 10 бумаги 5 выравнивают по наружным кромкам верхней 1 стороны обложки скоросшивателя. Продольную 14 складку прижимают к листу 10, фиксируя лист 10 на верхней 1 стороне обложке скоросшивателя. Используя метки 17, протыкают кромку 10 листа при помощи, например, заостренного конца карандаша 23 или шариковой авторучки. Лист 10 бумаги с двумя пробитыми отверстиями извлекают из-под складки 14 и переворачивают в направлении по стрелке, показанной на фиг. 9, на механизм сшивания бумаг. Отверстия, сформированные в листе 10 бумаги, совмещают со свободными 6 концами гибкого элемента, после чего, бумажный лист нанизывают на свободные 6 концы гибкого элемента до соприкосновения листа 10 с нижней 2 стороной обложки или до соприкосновения с пачкой уже подшитых ранее листов. Наличие в конструкции скоросшивателя меток 16 или 17 на складке 14 (для второго варианта исполнения), или меток 18 на складке 13 (для первого варианта исполнения),позволяет безошибочно определять местоположение точек перфорации на подшиваемых бумажных листах, что упрощает процедуру формирования отверстий в подшиваемых листах бумаги при помощи заостренного конца карандаша 23 или шариковой авторучки. Это существенно повышает удобство пользования скоросшивателем людям с ограниченными физическими способностями. Величина сформированных отверстий в листах бумаги при помощи, например, заостренного конца карандаша 23 или шариковой авторучки,обеспечивают пропуск свободных 8 концов гибкого элемента без повреждения бумажного листа при его подшивке в скоросшиватель. Подшиваемые листы бумаги закрепляют в механизме сшивания известным способом с использованием прижимной планки 7 и подвижных 9 элементов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Скоросшиватель, содержащий обложку с верхней, нижней стороной и корешком, механизм сшивания бумаг в виде прижимной планки с двумя отверстиями, гибким и подвижными элементами,отличающийся тем, что он снабжен, узлом перфорации, состоящим из упора и двух перфорационных отверстий, расположенных на корешке или верхней стороне обложки, при этом,упор выполнен в виде продольной складки, ось симметрии перфорационных отверстий параллельна упору, их межцентровое расстояние равно межцентровому расстоянию отверстий в прижимной планке, а ширина продольной складки равна или меньше расстояния от упора до перфорационных отверстий 2. Скоросшиватель по п.1, отличающийся тем,что продольная складка сформирована из обложки 3. Скоросшиватель по п.1, отличающийся тем,что продольная складка изготовлена из полоски листового материала, согнутого по длине и прикрепленного к корешку или к внутренней части верхней стороны обложки 4. Скоросшиватель по п.1, отличающийся тем,что продольная складка выполнена, по крайней мере, из двух отдельных элементов прикрепленных к корешку или к внутренней части верхней стороны обложки или сформированных из обложки или корешка 5. Скоросшиватель по п.1, отличающийся тем,что в перфорационных отверстиях закреплены пустотелые заклепки или пистоны 6. Скоросшиватель по п.1, 3, 4 и 5 отличающийся тем, что продольная складка прикреплена к корешку или к внутренней части верхней стороны обложки при помощи пустотелых заклепок или пистонов 7. Скоросшиватель, содержащий обложку с верхней, нижней стороной и корешком, механизм сшивания бумаг в виде прижимной планки с двумя отверстиями, гибким элементом и подвижными элементами, отличающийся тем, что он снабжен,узлом перфорации, состоящим из упора и двух перфорационных отверстий, расположенных на корешке или верхней стороне обложки, при этом,упор выполнен в виде продольной складки, ось симметрии перфорационных отверстий параллельна упору, их межцентровое расстояние равно межцентровому расстоянию отверстий в прижимной планке, ширина продольной складки больше чем расстояние от упора до перфорационных отверстий,при этом, продольная складка оснащена двумя метками, выполненными в виде двух отверстий или вырезов, размещенных над перфорационными отверстиями 8. Скоросшиватель по п.7, отличающийся тем,что продольная складка сформирована из обложки 9. Скоросшиватель по п.7, отличающийся тем,что продольная складка изготовлена из полоски листового материала, согнутого по длине и прикрепленного к корешку или к внутренней части верхней стороны обложки 10. Скоросшиватель по п.7, отличающийся тем,что продольная складка выполнена, по крайней мере, из двух отдельных элементов прикрепленных к корешку или к внутренней части верхней стороны обложки 11. Скоросшиватель по п.7, отличающийся тем,что в перфорационных отверстиях закреплены пустотелые заклепки или пистоны 12. Скоросшиватель по п.7, 9, 10 и 11 отличающийся тем, что продольная складка прикреплена к корешку или к внутренней части верхней стороны обложки при помощи пустотелых заклепок или пистонов.
