Устройство для борьбы с загрязнениями атмосферного воздуха и способ его возведения

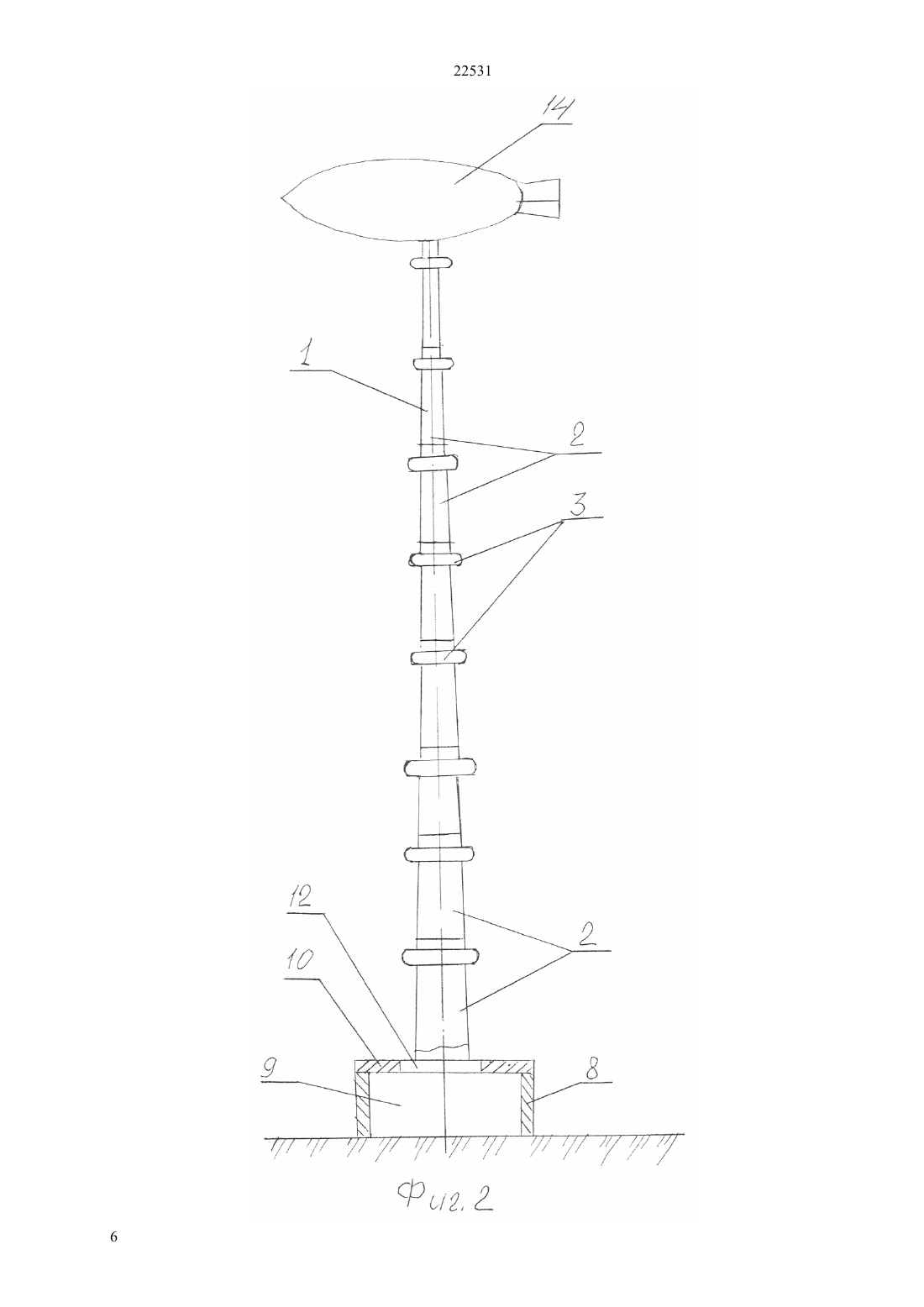

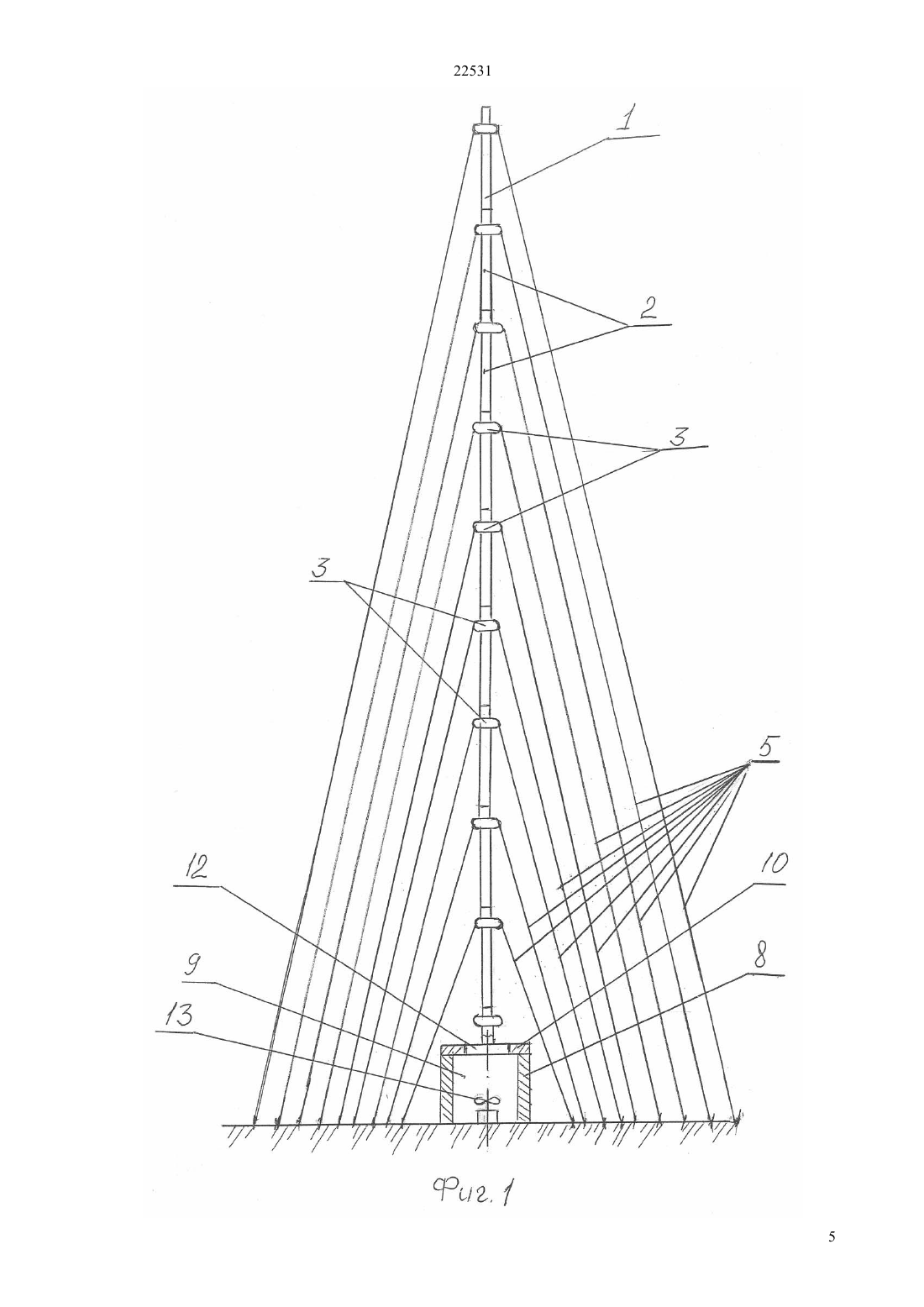

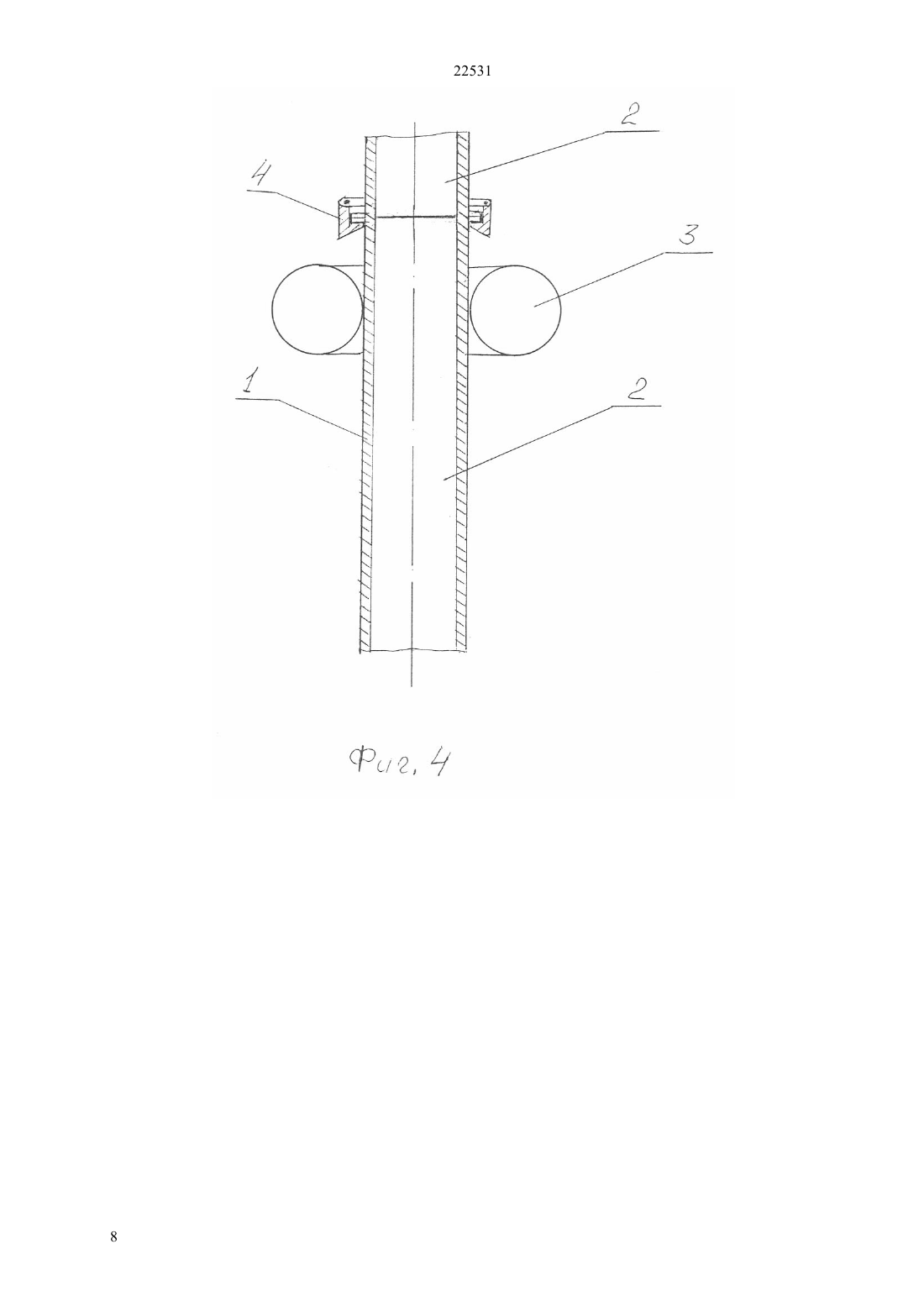

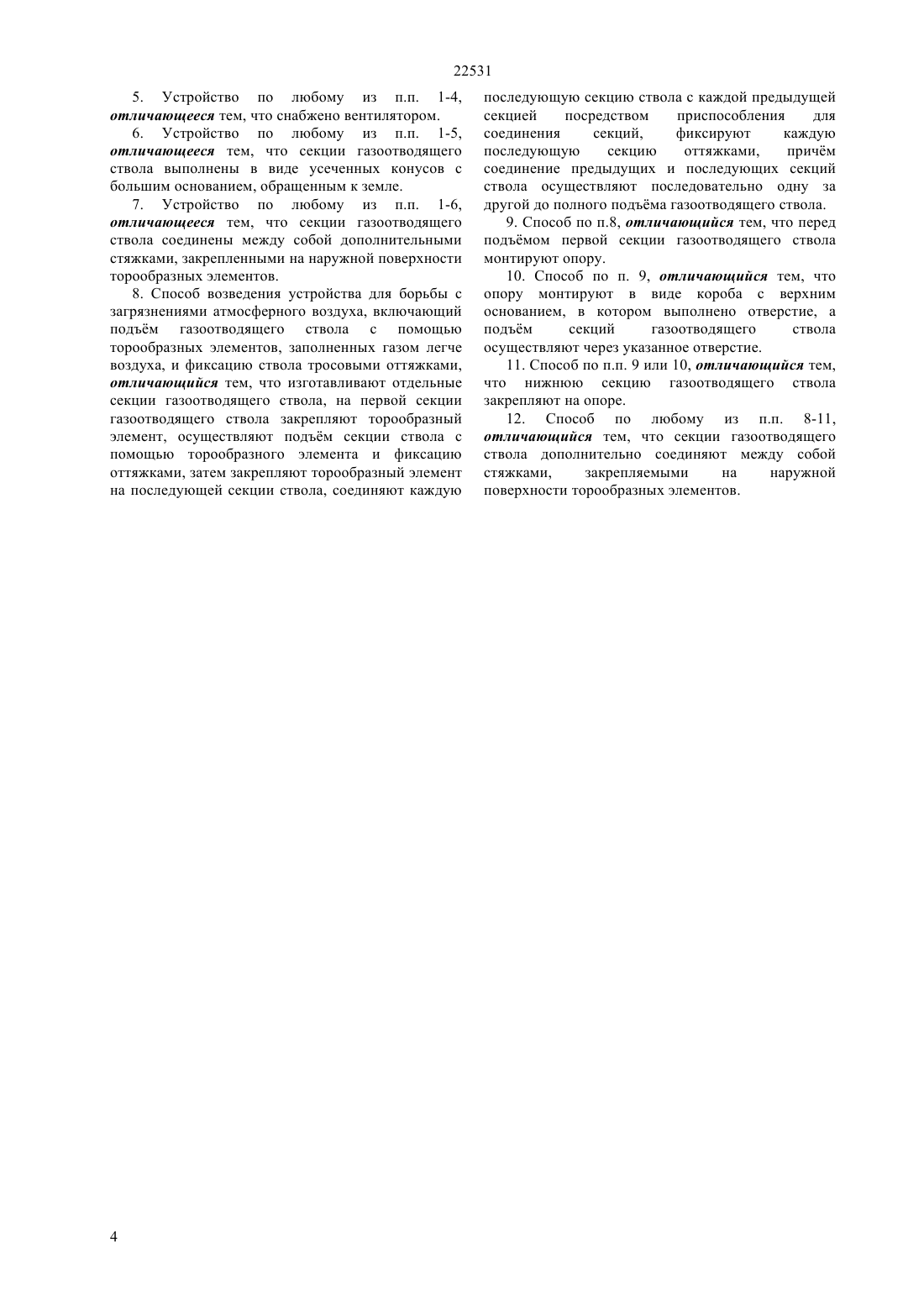

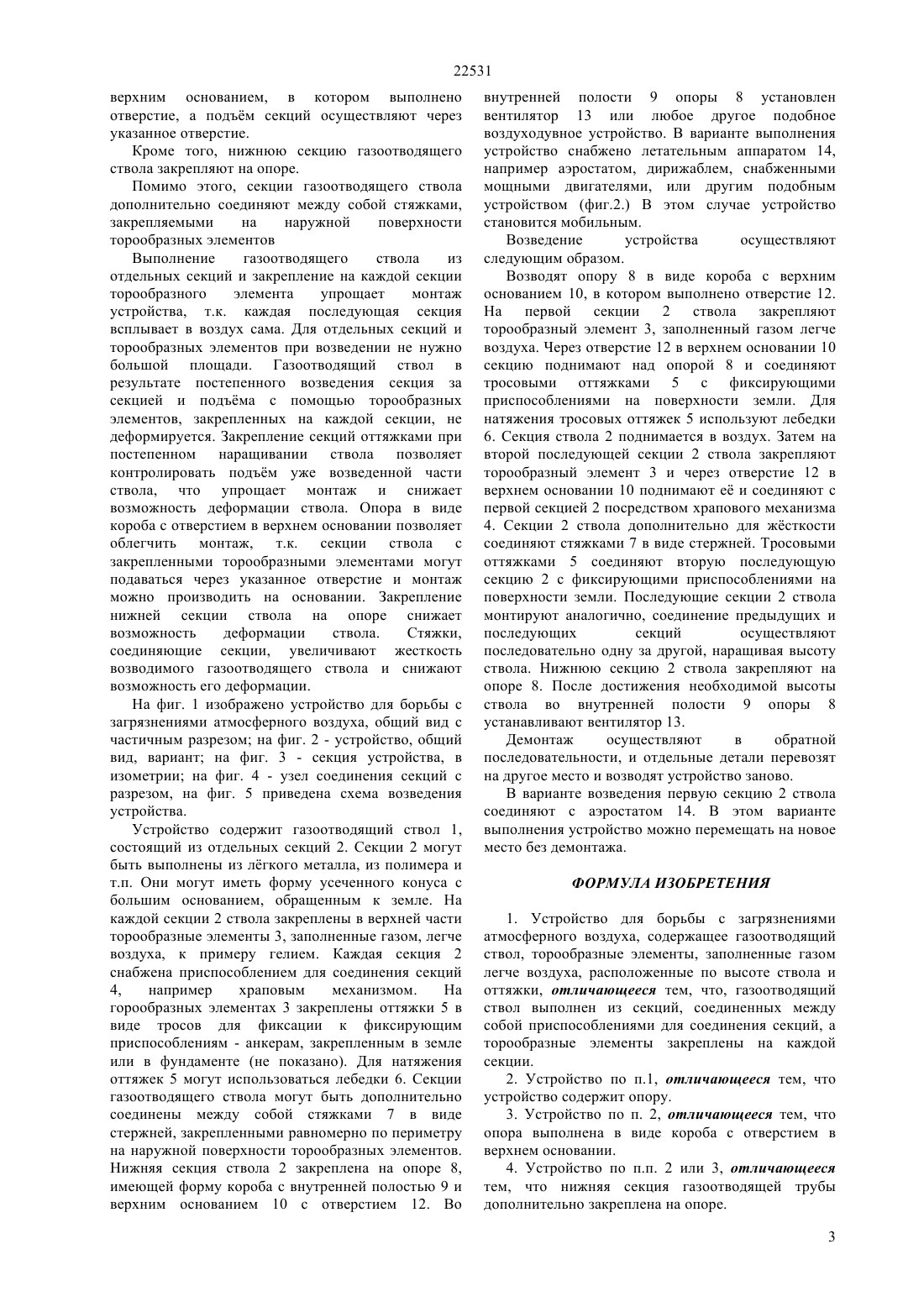

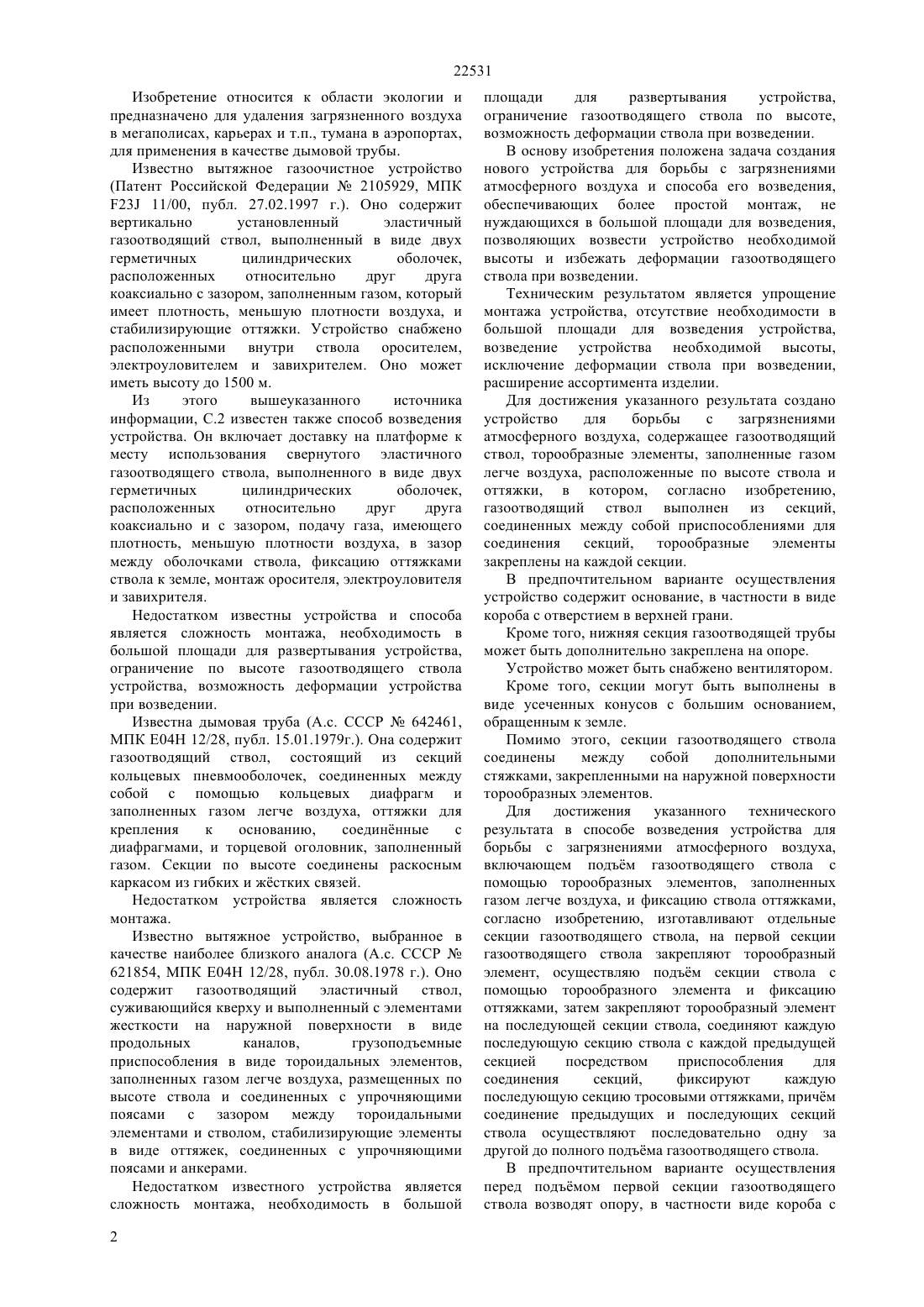

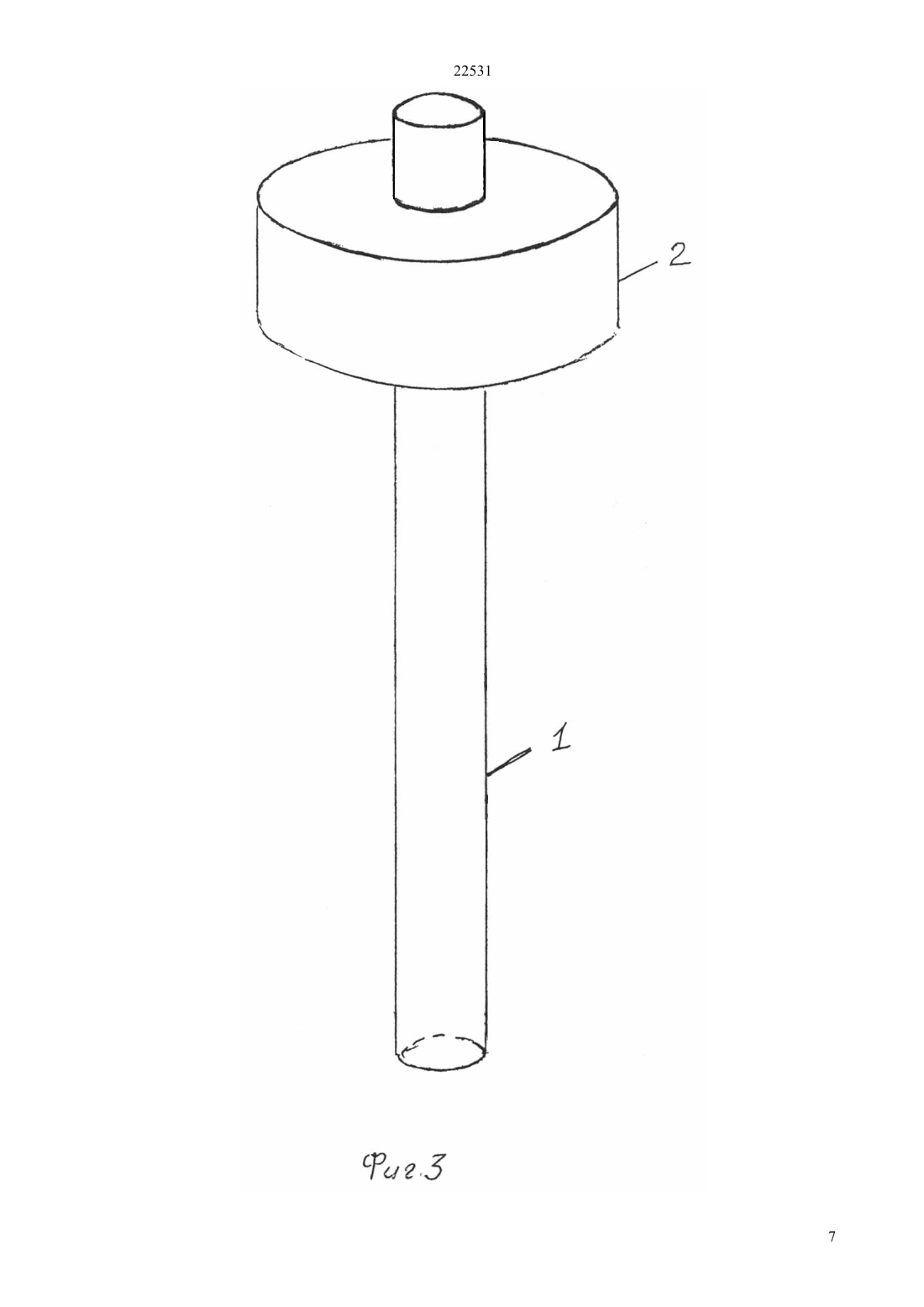

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ приспособлениями для соединения секций 4, а торообразные элементы 3 закреплены на каждой секции газоотводящего ствола. Способ возведения устройства для борьбы с загрязнениями атмосферного воздуха включает подъм газоотводящего ствола 1 с помощью торообразных элементов 3, заполненных газом легче воздуха, и фиксацию ствола оттяжками 5. Отличием способа является то, что изготавливают отдельные секции 2 газоотводящего ствола 1, на первой секции 2 газоотводящего ствола закрепляют торообразный элемент 3, осуществляют подъм секции 2 ствола с помощью торообразного элемента 3 и фиксацию оттяжками 5, затем закрепляют торообразный элемент 3 на последующей секции 2 ствола,соединяют каждую последующую секцию газоотводящего ствола с каждой предыдущей секцией посредством приспособления для соединения секций 4, фиксируют каждую последующую секцию оттяжками,причм соединение предыдущих и последующих секций газоотводящего ствола осуществляют последовательно одну за другой до полного подъма газоотводящего ствола.(54) УСТРОЙСТВО ДЛЯ БОРЬБЫ С ЗАГРЯЗНЕНИЯМИ АТМОСФЕРНОГО ВОЗДУХА И СПОСОБ ЕГО ВОЗВЕДЕНИЯ(57) Изобретение относится к области экологии и предназначено для удаления загрязненного воздуха в мегаполисах, карьерах и т.п., тумана в аэропортах,для применения в качестве дымовой трубы. Техническим результатом является упрощение монтажа устройства, отсутствие необходимости в большой площади для возведения устройства,возведение устройства необходимой высоты,исключение деформации ствола при возведении,расширение ассортимента изделии. Устройство содержит газоотводящий ствол 1,торообразные элементы 3, заполненные газом легче воздуха, расположенные по высоте ствола, оттяжки 5 в виде тросов. Отличие заявляемого устройства заключается то, что, газоотводящий ствол 1 выполнен из секций 2, соединенных между собой 22531 Изобретение относится к области экологии и предназначено для удаления загрязненного воздуха в мегаполисах, карьерах и т.п., тумана в аэропортах,для применения в качестве дымовой трубы. Известно вытяжное газоочистное устройство(Патент Российской Федерации 2105929, МПК 23 11/00, публ. 27.02.1997 г.). Оно содержит вертикально установленный эластичный газоотводящий ствол, выполненный в виде двух герметичных цилиндрических оболочек,расположенных относительно друг друга коаксиально с зазором, заполненным газом, который имеет плотность, меньшую плотности воздуха, и стабилизирующие оттяжки. Устройство снабжено расположенными внутри ствола оросителем,электроуловителем и завихрителем. Оно может иметь высоту до 1500 м. Из этого вышеуказанного источника информации, С.2 известен также способ возведения устройства. Он включает доставку на платформе к месту использования свернутого эластичного газоотводящего ствола, выполненного в виде двух герметичных цилиндрических оболочек,расположенных относительно друг друга коаксиально и с зазором, подачу газа, имеющего плотность, меньшую плотности воздуха, в зазор между оболочками ствола, фиксацию оттяжками ствола к земле, монтаж оросителя, электроуловителя и завихрителя. Недостатком известны устройства и способа является сложность монтажа, необходимость в большой площади для развертывания устройства,ограничение по высоте газоотводящего ствола устройства, возможность деформации устройства при возведении. Известна дымовая труба (А.с. СССР 642461,МПК Е 04 Н 12/28, публ. 15.01.1979 г.). Она содержит газоотводящий ствол, состоящий из секций кольцевых пневмооболочек, соединенных между собой с помощью кольцевых диафрагм и заполненных газом легче воздуха, оттяжки для крепления к основанию,соединнные с диафрагмами, и торцевой оголовник, заполненный газом. Секции по высоте соединены раскосным каркасом из гибких и жстких связей. Недостатком устройства является сложность монтажа. Известно вытяжное устройство, выбранное в качестве наиболее близкого аналога (А.с. СССР 621854, МПК Е 04 Н 12/28, публ. 30.08.1978 г.). Оно содержит газоотводящий эластичный ствол,суживающийся кверху и выполненный с элементами жесткости на наружной поверхности в виде продольных каналов,грузоподъемные приспособления в виде тороидальных элементов,заполненных газом легче воздуха, размещенных по высоте ствола и соединенных с упрочняющими поясами с зазором между тороидальными элементами и стволом, стабилизирующие элементы в виде оттяжек, соединенных с упрочняющими поясами и анкерами. Недостатком известного устройства является сложность монтажа, необходимость в большой 2 площади для развертывания устройства,ограничение газоотводящего ствола по высоте,возможность деформации ствола при возведении. В основу изобретения положена задача создания нового устройства для борьбы с загрязнениями атмосферного воздуха и способа его возведения,обеспечивающих более простой монтаж, не нуждающихся в большой площади для возведения,позволяющих возвести устройство необходимой высоты и избежать деформации газоотводящего ствола при возведении. Техническим результатом является упрощение монтажа устройства, отсутствие необходимости в большой площади для возведения устройства,возведение устройства необходимой высоты,исключение деформации ствола при возведении,расширение ассортимента изделии. Для достижения указанного результата создано устройство для борьбы с загрязнениями атмосферного воздуха, содержащее газоотводящий ствол, торообразные элементы, заполненные газом легче воздуха, расположенные по высоте ствола и оттяжки, в котором, согласно изобретению,газоотводящий ствол выполнен из секций,соединенных между собой приспособлениями для соединения секций, торообразные элементы закреплены на каждой секции. В предпочтительном варианте осуществления устройство содержит основание, в частности в виде короба с отверстием в верхней грани. Кроме того, нижняя секция газоотводящей трубы может быть дополнительно закреплена на опоре. Устройство может быть снабжено вентилятором. Кроме того, секции могут быть выполнены в виде усеченных конусов с большим основанием,обращенным к земле. Помимо этого, секции газоотводящего ствола соединены между собой дополнительными стяжками, закрепленными на наружной поверхности торообразных элементов. Для достижения указанного технического результата в способе возведения устройства для борьбы с загрязнениями атмосферного воздуха,включающем подъм газоотводящего ствола с помощью торообразных элементов, заполненных газом легче воздуха, и фиксацию ствола оттяжками,согласно изобретению, изготавливают отдельные секции газоотводящего ствола, на первой секции газоотводящего ствола закрепляют торообразный элемент, осуществляю подъм секции ствола с помощью торообразного элемента и фиксацию оттяжками, затем закрепляют торообразный элемент на последующей секции ствола, соединяют каждую последующую секцию ствола с каждой предыдущей секцией посредством приспособления для соединения секций,фиксируют каждую последующую секцию тросовыми оттяжками, причм соединение предыдущих и последующих секций ствола осуществляют последовательно одну за другой до полного подъма газоотводящего ствола. В предпочтительном варианте осуществления перед подъмом первой секции газоотводящего ствола возводят опору, в частности виде короба с 22531 верхним основанием, в котором выполнено отверстие, а подъм секций осуществляют через указанное отверстие. Кроме того, нижнюю секцию газоотводящего ствола закрепляют на опоре. Помимо этого, секции газоотводящего ствола дополнительно соединяют между собой стяжками,закрепляемыми на наружной поверхности торообразных элементов Выполнение газоотводящего ствола из отдельных секций и закрепление на каждой секции торообразного элемента упрощает монтаж устройства, т.к. каждая последующая секция всплывает в воздух сама. Для отдельных секций и торообразных элементов при возведении не нужно большой площади. Газоотводящий ствол в результате постепенного возведения секция за секцией и подъма с помощью торообразных элементов, закрепленных на каждой секции, не деформируется. Закрепление секций оттяжками при постепенном наращивании ствола позволяет контролировать подъм уже возведенной части ствола, что упрощает монтаж и снижает возможность деформации ствола. Опора в виде короба с отверстием в верхнем основании позволяет облегчить монтаж, т.к. секции ствола с закрепленными торообразными элементами могут подаваться через указанное отверстие и монтаж можно производить на основании. Закрепление нижней секции ствола на опоре снижает возможность деформации ствола. Стяжки,соединяющие секции, увеличивают жесткость возводимого газоотводящего ствола и снижают возможность его деформации. На фиг. 1 изображено устройство для борьбы с загрязнениями атмосферного воздуха, общий вид с частичным разрезом на фиг. 2 - устройство, общий вид, вариант на фиг. 3 - секция устройства, в изометрии на фиг. 4 - узел соединения секций с разрезом, на фиг. 5 приведена схема возведения устройства. Устройство содержит газоотводящий ствол 1,состоящий из отдельных секций 2. Секции 2 могут быть выполнены из лгкого металла, из полимера и т.п. Они могут иметь форму усеченного конуса с большим основанием, обращенным к земле. На каждой секции 2 ствола закреплены в верхней части торообразные элементы 3, заполненные газом, легче воздуха, к примеру гелием. Каждая секция 2 снабжена приспособлением для соединения секций 4,например храповым механизмом. На горообразных элементах 3 закреплены оттяжки 5 в виде тросов для фиксации к фиксирующим приспособлениям - анкерам, закрепленным в земле или в фундаменте (не показано). Для натяжения оттяжек 5 могут использоваться лебедки 6. Секции газоотводящего ствола могут быть дополнительно соединены между собой стяжками 7 в виде стержней, закрепленными равномерно по периметру на наружной поверхности торообразных элементов. Нижняя секция ствола 2 закреплена на опоре 8,имеющей форму короба с внутренней полостью 9 и верхним основанием 10 с отверстием 12. Во внутренней полости 9 опоры 8 установлен вентилятор 13 или любое другое подобное воздуходувное устройство. В варианте выполнения устройство снабжено летательным аппаратом 14,например аэростатом, дирижаблем, снабженными мощными двигателями, или другим подобным устройством (фиг.2.) В этом случае устройство становится мобильным. Возведение устройства осуществляют следующим образом. Возводят опору 8 в виде короба с верхним основанием 10, в котором выполнено отверстие 12. На первой секции 2 ствола закрепляют торообразный элемент 3, заполненный газом легче воздуха. Через отверстие 12 в верхнем основании 10 секцию поднимают над опорой 8 и соединяют тросовыми оттяжками 5 с фиксирующими приспособлениями на поверхности земли. Для натяжения тросовых оттяжек 5 используют лебедки 6. Секция ствола 2 поднимается в воздух. Затем на второй последующей секции 2 ствола закрепляют торообразный элемент 3 и через отверстие 12 в верхнем основании 10 поднимают е и соединяют с первой секцией 2 посредством храпового механизма 4. Секции 2 ствола дополнительно для жсткости соединяют стяжками 7 в виде стержней. Тросовыми оттяжками 5 соединяют вторую последующую секцию 2 с фиксирующими приспособлениями на поверхности земли. Последующие секции 2 ствола монтируют аналогично, соединение предыдущих и последующих секций осуществляют последовательно одну за другой, наращивая высоту ствола. Нижнюю секцию 2 ствола закрепляют на опоре 8. После достижения необходимой высоты ствола во внутренней полости 9 опоры 8 устанавливают вентилятор 13. Демонтаж осуществляют в обратной последовательности, и отдельные детали перевозят на другое место и возводят устройство заново. В варианте возведения первую секцию 2 ствола соединяют с аэростатом 14. В этом варианте выполнения устройство можно перемещать на новое место без демонтажа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для борьбы с загрязнениями атмосферного воздуха, содержащее газоотводящий ствол, торообразные элементы, заполненные газом легче воздуха, расположенные по высоте ствола и оттяжки, отличающееся тем, что, газоотводящий ствол выполнен из секций, соединенных между собой приспособлениями для соединения секций, а торообразные элементы закреплены на каждой секции. 2. Устройство по п.1, отличающееся тем, что устройство содержит опору. 3. Устройство по п. 2, отличающееся тем, что опора выполнена в виде короба с отверстием в верхнем основании. 4. Устройство по п.п. 2 или 3, отличающееся тем, что нижняя секция газоотводящей трубы дополнительно закреплена на опоре. 3 22531 5. Устройство по любому из п.п. 1-4,отличающееся тем, что снабжено вентилятором. 6. Устройство по любому из п.п. 1-5,отличающееся тем, что секции газоотводящего ствола выполнены в виде усеченных конусов с большим основанием, обращенным к земле. 7. Устройство по любому из п.п. 1-6,отличающееся тем, что секции газоотводящего ствола соединены между собой дополнительными стяжками, закрепленными на наружной поверхности торообразных элементов. 8. Способ возведения устройства для борьбы с загрязнениями атмосферного воздуха, включающий подъм газоотводящего ствола с помощью торообразных элементов, заполненных газом легче воздуха, и фиксацию ствола тросовыми оттяжками,отличающийся тем, что изготавливают отдельные секции газоотводящего ствола, на первой секции газоотводящего ствола закрепляют торообразный элемент, осуществляют подъм секции ствола с помощью торообразного элемента и фиксацию оттяжками, затем закрепляют торообразный элемент на последующей секции ствола, соединяют каждую последующую секцию ствола с каждой предыдущей секцией посредством приспособления для соединения секций,фиксируют каждую последующую секцию оттяжками,причм соединение предыдущих и последующих секций ствола осуществляют последовательно одну за другой до полного подъма газоотводящего ствола. 9. Способ по п.8, отличающийся тем, что перед подъмом первой секции газоотводящего ствола монтируют опору. 10. Способ по п. 9, отличающийся тем, что опору монтируют в виде короба с верхним основанием, в котором выполнено отверстие, а подъм секций газоотводящего ствола осуществляют через указанное отверстие. 11. Способ по п.п. 9 или 10, отличающийся тем,что нижнюю секцию газоотводящего ствола закрепляют на опоре. 12. Способ по любому из п.п. 8-11,отличающийся тем, что секции газоотводящего ствола дополнительно соединяют между собой стяжками,закрепляемыми на наружной поверхности торообразных элементов.
