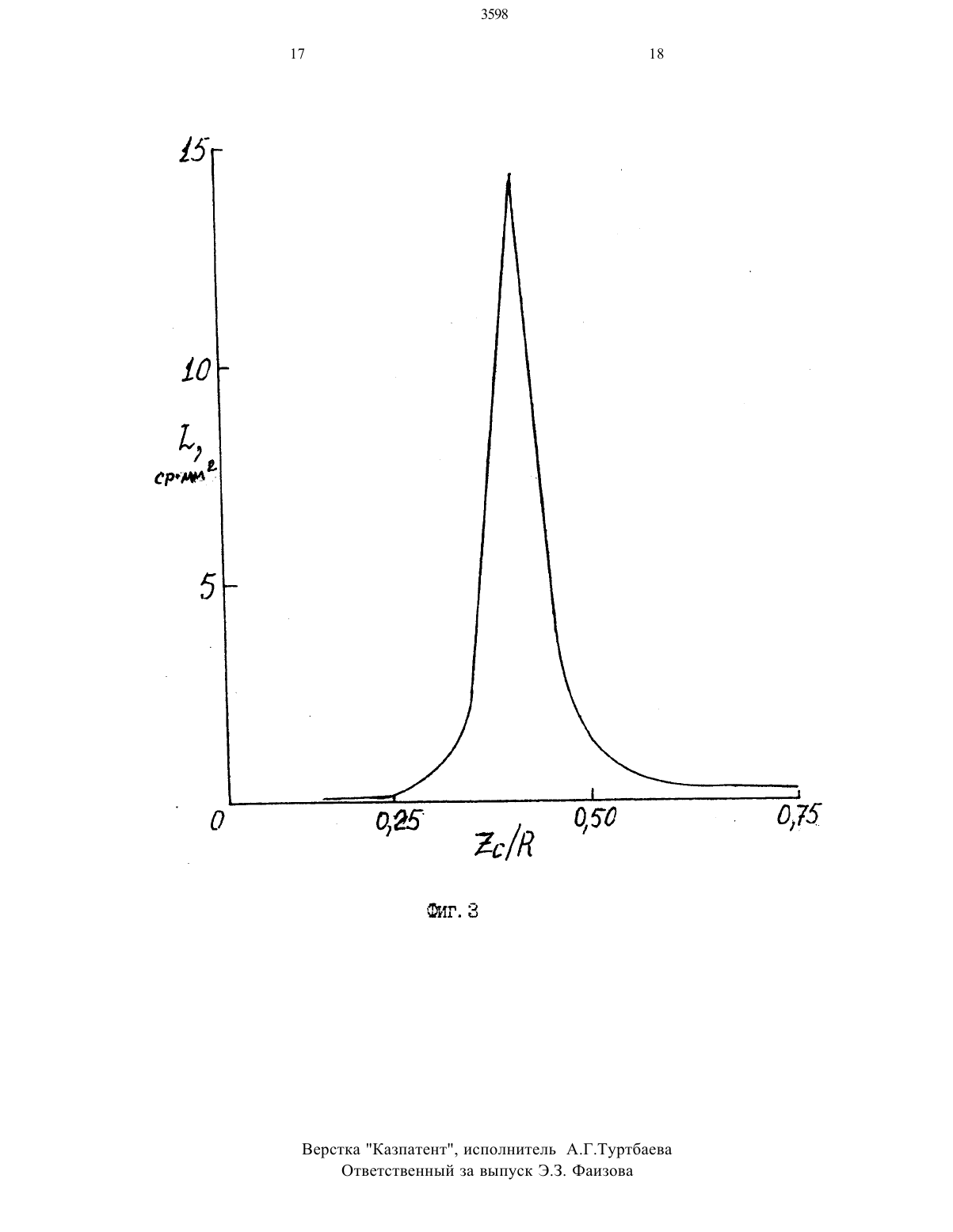

Изобретение относится к области корпускулярной оптики, а именно к технике формирования пучков заряженных частиц и преобразования на этой основе электронно-оптических изображений и может быть использовано в приборах ночного видения.Известен, электронно-оптический преобразователь (ЭОП) состоящей из последовательно расположенных систещформирования оптического изображения на фотокатоде, фотакатода сферической формы, плоского ускоряющего электрода с отверстием на оси, через которое проходят пучки частиц, формирующих изображение, и плоского отражающего электрода. Изображение формируется отраженными в электрическом поле частицами на обратной стороне ускоряющего электрода, служащей экраном. Благодаря наличию отражающего электрического поля, в подобных преобразователях возможны компенсации некоторых видов геометрических аберраций и увеличения на этой основе разрешения и контраста изображения. (Бутслов М.М. и др. Электронно-оптические преобразователи и их применение в научных исследованиях М.Наука, 1978). Однако, то обстоятельство, что изображение в такой системе расположено в ее внутренней области, исключает возможность каскадного включения подобных систем для дополнительного повышения чувствительности устройства. Кроме того, в них нет возможности использовать короткофокусную светооптическую систему для дополнительного увеличения формируемого ЭОП-ом изображения.Известен также Осесимметричный электронно-оптический преобразователь,содержащий последовательно расположенные вдоль электронно-оптической оси отражающий электрод, плоские ускоряющую сетку и фотокаскад с круглым отверстием с центром на оси симметрии, фокусирующие электроды и приемник электронов.(Авторское свидетельство СССР Ля 786685 кл.Н 01 131/50, 1979).В этом устройстве между фотокатодом и отражающим электродом, роль которого играет прозрачная для регистрируемого излучения проводящая пленка,нанесенная на внутренней стороне входного окна, размещена ускоряющая сетка. Электроны, вылетевшие из фотокатода, ускоряются в поле сетки, и отразившись в поле отражающего электрода, вторично пересекают сетку вблизи оси симметрии системы и проходят через отверстие в металлической диафрагме, на которую напесен фотокатод. Затем они попадают в поле фокусирующих электродов и формируют изображение фотокатода на приемнике, выполненном на основе микрока нальной пластины. Благодаря тому, что в таком устройстве изображение форми 35983 руется на ВЫХОДС СИСТВМНРОЗМОЖНО наблюдение ЭТОГО ИЗОбрЗЖСНИЯ С ИСПОЛЬЗОВЗ нием короткофокусных светооптических устройств и, следовательно, его дополнительное увеличение. Кроме того, в качестве приемника можно использовать еще один или несколько последовательно включенных усилителей-формирователей изображения для увеличения его контраста. Вместе с тем, в этом ОЭП нет определенности в выборе геометрии электродной системы преобразователя. При произ вольной же геометрии через ограничивающую дИаФРаГМУ ФОТОКЗТОДС преобрат зоватепя будут проходить частицы, эмиттируемые лишь с некоторой части фотокатода. Характер дискриминации этих частиц по углам вылета будет также случай ным. Все это приводит к ограничению поля зрения преобразователя (эффективногоБез выбора оптимальной геометрии, только подбором потенциалов на электродах, невозможно устранить ограничения, накладываемые диафрагмой преобразователя на размеры его поля зрения, а также исключить зависимость угловойдискриминации от положения эмиттирующей точки на эффективной поверхностиЦелью изобретения является увеличение чувствительности и поля зрения электронно-оптического преобразователя.Поставленная цель достигается тем, что в осесимметричном электроннооптическом преобразователе, содержащем последовательно расположенные вдоль электронно-оптической оси отражающий электрод, плоские ускоряющую сетку и фотокатод с круглым отверстием с центром на оси симметрии, фокусирующие электроды и приемник электронов, согласно изобретению отражающий электрод выполнен в виде сегмента сферы, обращенного к фотокатоду вогнутой стороной,причем радиус сферы К, см и расстояние 2 с, см от точки пересечения сферы с осью симметрии электронно-оптического преобразователя до ускоряющей сеткиЕ 0,407 5 0,075 К Основным отличием предлагаемого устройства является определенное соотношение между величинами радиуса К отражателя и расстояния 20 между сеткой и центром симметрии отражателя. Это соотношение получено в результате вычис лительных экспериментов на ЭВМ, на основании теории, разработанной автора 2 с ми. Только при выполнении равенства 0,407 удается обеспечить точное со 3598вмещение плоскости кроссовера отраженного пучка с плоскостью сетки, независимо от разности потенциалов Фс между ею и отражающим электродом. Причем частицы, покидающие фотокатод под небольшим углом к к оси, после отражения пересекают плоскость кроссовера на малом расстоянии Гс от оси так, что величина Гс пропорциональна та и не зависит от удаления эмиттирующей точки от оси и от разности потенциалов Фс. Благодаря этому при выполнении указанного равенства обеспечиваются максимальные достижимые при заданных абсолютных размерахэлектродной системы поле зрение ЭОП-а и его светосила, а следовательно и2 С чувствительность. Исследования также показали, что отклонение величины отработоспособности системы, поскольку кроссовер при этом размещается вблизи ускоряющей сетки.На фиг.2 приведена зависимость светосилы ЭОП-а от удаления эмиттирующей точки от оси для различных положений плоскости фотокатода относительно отражающей сферы.На фиг.3 показана зависимость светосилы ЭОП-а от расстояния между сферой и фотокатодом.На фиг.1 фотокатодом 1 является обращенная к отражателю 2, сторона диска с малым отверстием на оси радиусом п. Вблизи фотокатода 1 на расстоянии 1,определяемом требованиямцэлектрической прочности, располагается ускоряющая сетка 3. Приемник электронов 4 совмещается с плоскостью изображения. Фокусирующие электроды 5 обеспечивают это совмещение. ЭОП работает следующим образом. Покидающие поверхность фотокатода электроны имеют начальнуюскорость, близкую к нулю и направленную под углом 1 к нормали к фотокатоду 1 л в пределах 01-5. В результате движения частиц в однородном ускоряющемПОСЛЕ СЕТКИ 3 ИСХОДЯЩИЙ ИЗ ТОЧКИ ПУЧОК теряет ГОМОЦСНТРИЧНОСТЬ И НСПОСРСД СТВСННО ПОСЛЗ ПрОХОЖДСНИЯ ССТКИ 3 буДСТ КЗЗЗТЬСЯ ИСХОДЯЩИМ не ИЗ ТОЧКИ)З С не большого участка поверхности, радиус которой р определяется наибольшей (попорядку величины) сферохроматической аберрацией второго порядка малостигде 8 - средний разброс энергий в пучке,Фс - ускоряющее напряжение,1 кс - расстояние между фотокатодом и сеткой 3. Угловой выброс частиц в пучке непосредственно после прохождения сетки 3По мере движения от сетки 3 к отражателю 2 электроны теряют составляющую скорости, паратшельную линиям напряженности тормозящего электрического поля. В точке, где эта составляющая равна нулю, происходит отражение электронов и они начинают движение в обратном направлении. Положение точки отражения зависит от величины и направления начальной скорости и от положения эмиттируюшей точки. В общем случае, при случайном выборе геометрии электродов 1,23 электроны, вылетевшие из разных точек 1, пересекают ось системы в разных точках и лишь небольшая часть первичного потока электронов пройдетчерез отверстие в фотокатода 1. Однако, как показывают расчеты, при выполне 2 С нии соотношения О,407, кроссовер отраженного пучка совмещается с плос костью сетки 3, а в плоскости кроссовера удаление частицы от оси описывается в первом приближении выражениемгде А - постоянная величина, определяемая относительным распределением поля на оси данной системы.Поскольку расстояние 1 кс между сеткой 3 и фотокатодом 1 мало, то сечениепучка в плоскости фотокатода будет примерно таким же, как и в плоскости сетки. Таким образом, при реальных значениях угла А) большая часть покидающих фо токатод электронов будет проходить через малое отверстие в фотокатоде. Варьи 2 С руя отношение в пределах, указанных выше, можно добиться совмещенияПЛОСКОСТИ НЗИМВНЬШВГО СЕЧЕНИЯ ПУЧКЗ С ПЛОСКОСТЬ-Ю ФОТОКЗТОДЗ И тем самым ОП ТИМИЗИРОВЗТЬ СИСТСМУ ПО контрастности ИЗОбрЗЖВНИЯ.
