Машина для внесения удобрений

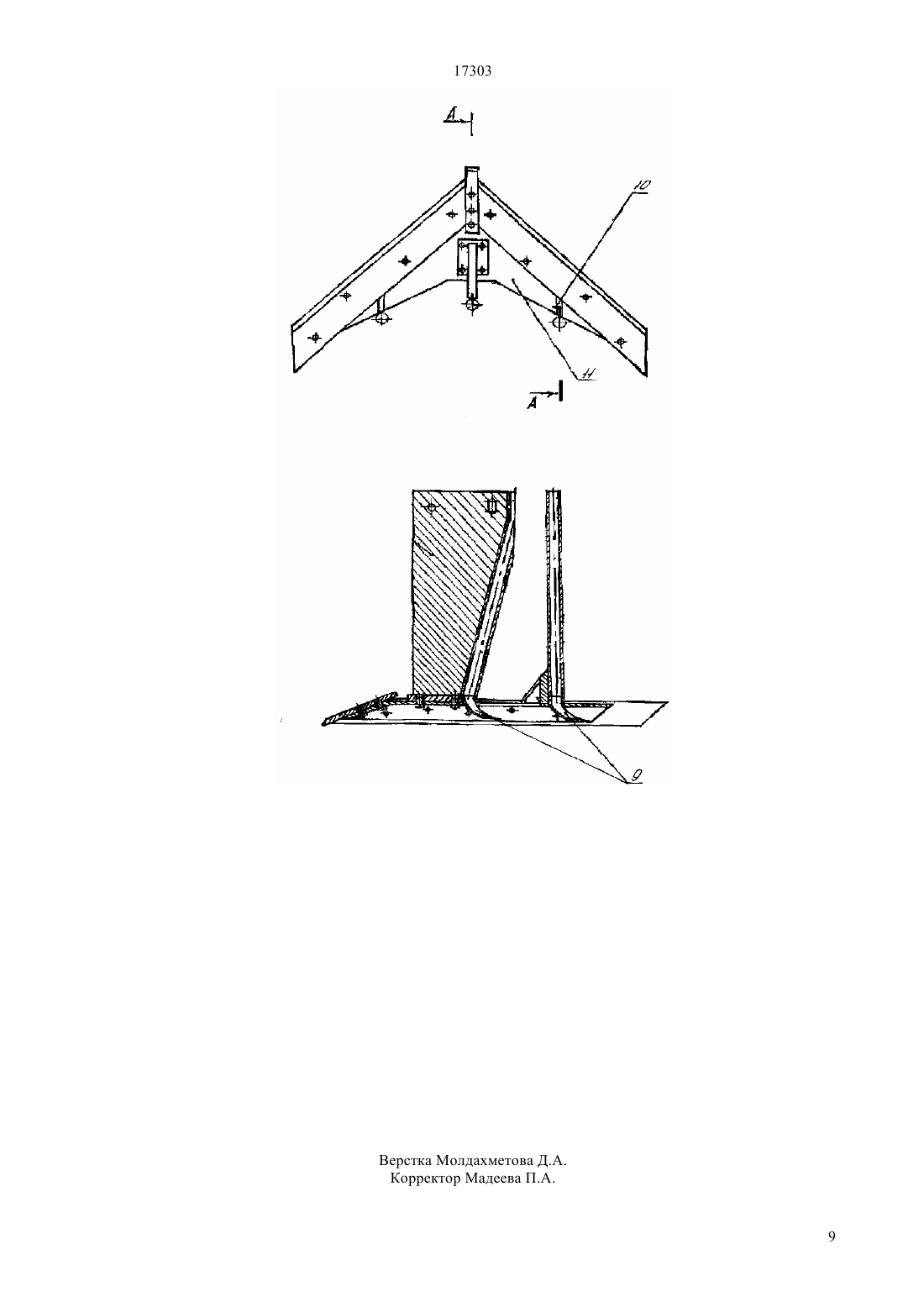

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) МАШИНА ДЛЯ ВНЕСЕНИЯ УДОБРЕНИЙ(57) Изобретение относится к области сельскохозяйственного машиностроения, в частности, к плоскорезным почвообрабатывающим орудиям для внутрипочвенного внесения минеральных удобрений при основной обработке почвы. Технической задачей изобретения является улучшение заделки минеральных удобрений в почву при основной обработке и исключение их выноса на поверхность, которая достигается за счет того, что в машине для внесения удобрений, содержащей раму с регулируемыми по высоте опорными колесами,бункер с дозаторами, рабочие органы с рассеивателями, согласно изобретения, на рабочих органах на вертикальных ножах установлены центральный и крайние рассеиватели треугольной формы со скатами, на которых выполнены выпуклые дорожки, при этом центральный рассеиватель выполнен с симметричным расположением скатов, а у крайних рассеивателей скаты, обращенные к наружи рамы, выполнены с площадью рассеивания увеличенной по сравнению со скатами, обращенными к оси рамы.(72) Адуов Мубарак Каспаков Есеналы Жаксылыкович Жазыкбаева Жазира Меирхановна(73) Акционерное общество Казахский аграрный университет им. С. Сейфуллина Министерства образования и науки Республики Казахстан(56) Грибановский и др. Комплекс противоэрозионных машин, изд. Агропромиздат М. 1989, с.1281302140140 (Сибзавод им. Борцов революции),27.10.1999, формула, чертежи, фиг.1-3.1644746 А 1 (Научно-производственное объединение по сельскохозяйственному машиностроению ВИСХОМ),30.04.1991, формула, чертеж, фиг. 1-31454295 А 1 (Колхоз им. В.И.Ленина Первомайского района Харьковской области),30.01.1989, формула, чертеж фиг. 1-47934454 А 1 (Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт механизации сельского хозяйства) 07.01.1981, описание, чертежи фиг. 1-2354790 А 1 (Специальное конструкторскотехнологическое бюро противоэрозионных машин),16.10.1972, описание, чертеж фиг.1-3 17303 Изобретение относится к области сельскохозяйственного машиностроения, в частности, к плоскорезным почвообрабатывающим орудиям для внутрипочвенного внесения минеральных удобрений при основной обработке почвы. Известен сошник для подпочвенного разбросного посева (А.с. СССР 782733, кл. А 01 С 7/20,1980), включающий лапу с двумя направителями,двумя конусными дисками, двухсекционную стойку-семяпровод и упор-уплотнитель. Крышка лапы имеет выступы с отверстиями левой и правой резьбы. Крепление дисков обеспечивается за счет ввернутых в выступы с нижней стороны винтов-осей с насаженными подшипниками. Вращаемые диски выполнены конусными со спиральными лопастями правого и левого направления, вогнутостью с нижней и выпуклостью с верхней стороны дисков. Известен рабочий орган для внутрипочвенного разбросного посева семян и удобрений (А.с. СССР 793445, кл. А 01 1/20, 1981), состоящий из направителя, установленного за стойкой плоскореза. В нижней части направителя установлен распределитель, выполненный в виде параболоида с ребром,частицы высеваемого материала, отразившись от распределителя, движутся по траекториям. Известные технические решения в какой-то мере решают задачу подпочвенного распределения сыпучего материала и удобрений, недостатком их является требование подачи высеваемого материала с большой скоростью, так как кривизна рассеивающих рабочих органов снижает эффективность распределения высеваемого материала по всей ширине захвата, в общем машины, что влияет на качество внесения семян и удобрений. Кроме того, известен пневматический распределитель сыпучего материала для широкозахватного рабочего органа (А.с. СССР 986320, кл. А 01 С 7/20, 1983), включающий направляющий короб,воздухопровод и отражатель в виде усеченной треугольной призмы. Короб имеет выходную щель и снабжен отбойными пластинами. Из общего количества известных технических решений наиболее близким по совокупности признаков и достигаемому положительному эффекту(прототипом) является плоскорез-глубокорыхлитель удобритель ГУН-4 (Грибановский А.П. и др. Комплекс противоэрозионных машин. М. Агропромиздат, 1989, с. 128-130), содержащий раму с автосцепкой, опорные колеса с механизмом регулирования глубины обработки почвы. На раме установлены туковые бункера с дозаторами тарельчатого типа, вентилятор с механизмом привода и рабочие органы, представляющие собой стойки с башмаками и установленными на них лемехами. На стойках размещены тукопроводы с отражателями удобрений и пневмопроводы для подачи воздуха от вентилятора в подлаповое пространство. Недостатком известного устройства является наличие воздухопроводов, что необходимо для подачи сыпучего материала, например, удобрений, а это влечет к их выносу на поверхность обрабатываемой 2 почвы и значительному загрязнению окружающей среды и снижению их эффективности. Технической задачей изобретения является устранение отмеченных недостатков, которая достигается за счет того, что в машине для внесения удобрений, содержащей раму с регулируемыми по высоте опорными колесами, бункер с дозаторами, рабочие органы с рассеивателями, согласно изобретению, рабочих органах на вертикальных ножах установлены центральный и крайние рассеиватели треугольной формы со скатами, на которых выполнены выпуклые дорожки, при этом центральный рассеиватель выполнен с симметричным расположением скатов, а у крайних рассеивателей скаты, обращенные к наружи рамы, выполнены с площадью рассеивания увеличенной по сравнению со скатами,обращенными к оси рамы. Сущность предложенного технического решения поясняется чертежами, где на фиг. 1 - общее устройство машины, вид сбоку, фиг. 2 - то же, вид сверху фиг. 3 - высевающий аппарат, разрез фиг. 4- рабочий орган машины, вид сбоку фиг. 5 - то же,вид сверху фиг. 6 - рабочий орган с разрезом по АА фиг. 7 - разрез по А-А фиг. 8 - рассеиватель левый, вид сбоку и сверху фиг 9 - рассеиватель правый, вид сбоку и сверху фиг. 10 - рассеиватель левый, вид по В фиг. 11 - рассеиватель правый, вид С. Машина для внесения удобрений содержит раму 1 с регулируемыми по высоте, опорными колесами 2 и установленными на ней бункерами 3 с винтовыми высевающими аппаратами 4, выполненными в виде конической загрузочной воронки 5, переходящей в цилиндрическую часть и установленной в цилиндрической части наружной обоймы 6, переходящей в верхней части в рукава 7 для направления удобрений по тукопроводам 8 к рассеивателям 9, установленным на вертикальных ножах 10, последние размещены на башмаках 11 с плоскорезными лемехами 12. Между цилиндрической частью воронки 5 и цилиндрической частью обоймы 6 размещена многозаходная винтовая спираль 13, установленная неподвижно на конусе 14 с рифлями 15, вращение которого осуществляется от механизма привода (на схеме не показан, т. к. общеизвестное устройство) посредством приводного вала 16. На раме 1 размещены стойки 17, установленные на башмаки 11 с плоскорезными лемехами 12 и долотом 18 для безотвальной основной обработки почвы по два рабочих органа на один бункер. Башмаки 11 снабжены вертикальными ножами 10 с установленными на них рассеивателями 9, выполненными в виде направляющих скатов 19 с выпуклыми дорожками 20 для равномерного распределения удобрений по почве, при этом крайние направляющие скаты 19 выполнены с увеличенной площадью в сторону стыковых междурядий для лучшего размещения удобрений в подлаповом пространстве. В свою очередь рассеиватели 9 снабжены тукопроводами 8. Для подачи и равномерного распределения высеваемого материала в подлаповом пространстве в процессе основной плоскорезной обработки почвы рассеиватели снабжены направляющими дорожками 17303 20, выполненными в виде направляющих выпуклых ребер жесткости. Устройство работает следующим образом. В процессе основной обработки почвы удобрения из бункера самотеком поступают к высевающему аппарату 4, где, перемещаясь вниз, попадают на вращающийся конус 14 с рифлями 15 и винтовой пружиной 16 и далее подаются по рукавам 7 и тукопроводам 8 к рассеивателям 9. Центральный рассеиватель выполнен с симметрично расположенными скатами 19, тогда как крайние рассеиватели выполнены с увеличенной площадью в сторону стыковых междурядий, что позволяет более равномерно размещать удобрения по всей обрабатываемой площади при основной обработке почвы. Подобное выполнение машины позволяет исключить распыление удобрений, равномерно и ка чественно разместить их в почве на заданную глубину, а также уменьшить металлоемкость машины. ФОРМУЛА ИЗОБРЕТЕНИЯ Машина для внесения удобрений, содержащая раму с регулируемыми по высоте опорными колесами, бункер с дозаторами, рабочие органы с рассеивателями, отличающаяся тем, что на рабочих органах на вертикальных ножах установлены центральный и крайние рассеиватели треугольной формы со скатами, на которых выполнены выпуклые дорожки, при этом центральный рассеиватель выполнен с симметричным расположением скатов, а у крайних рассеивателей скаты, обращенные к наружи рамы, выполнены с площадью рассеивания увеличенной по сравнению со скатами, обращенными к оси рамы.
