Мяч “Фроди” (Варианты)

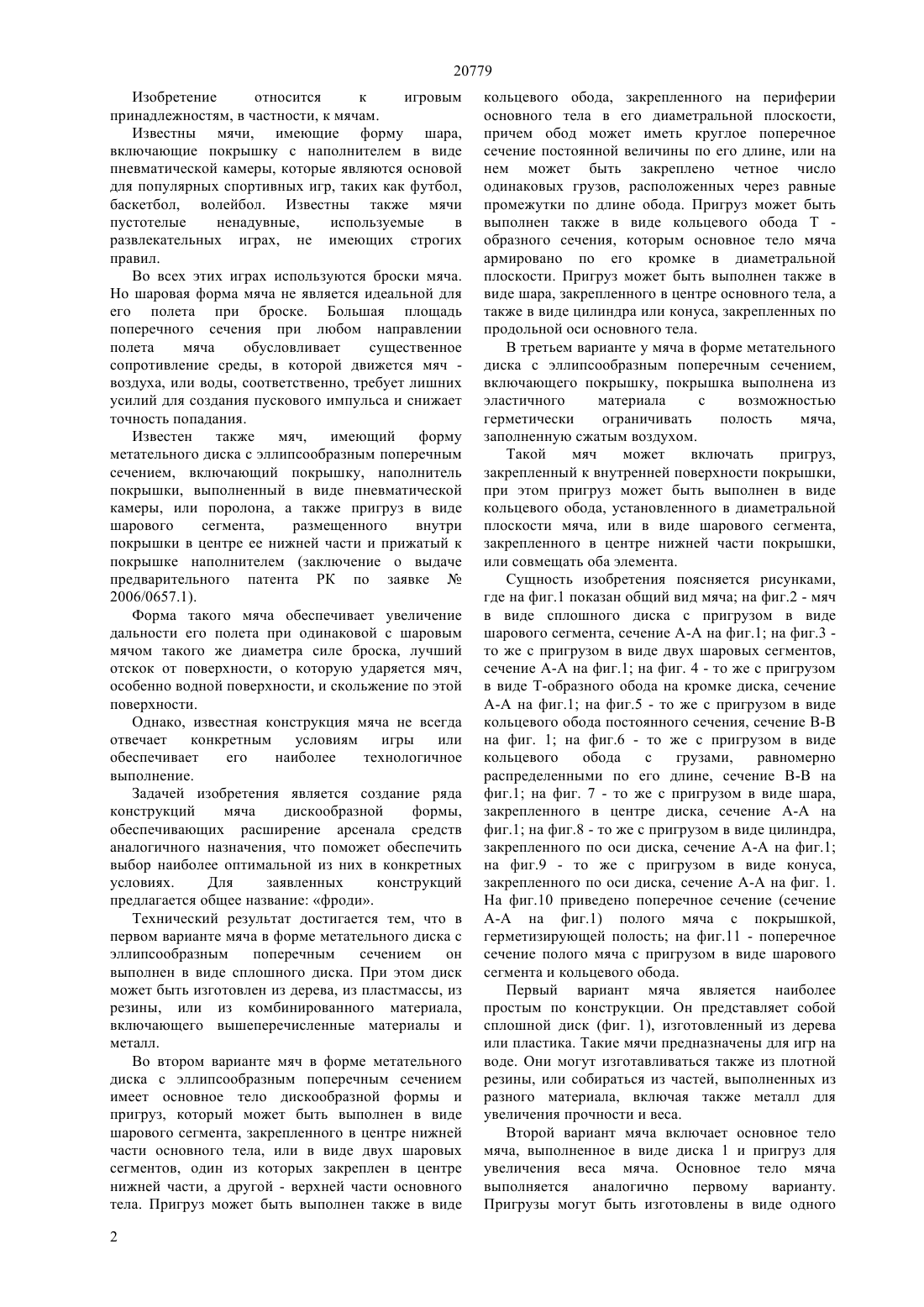

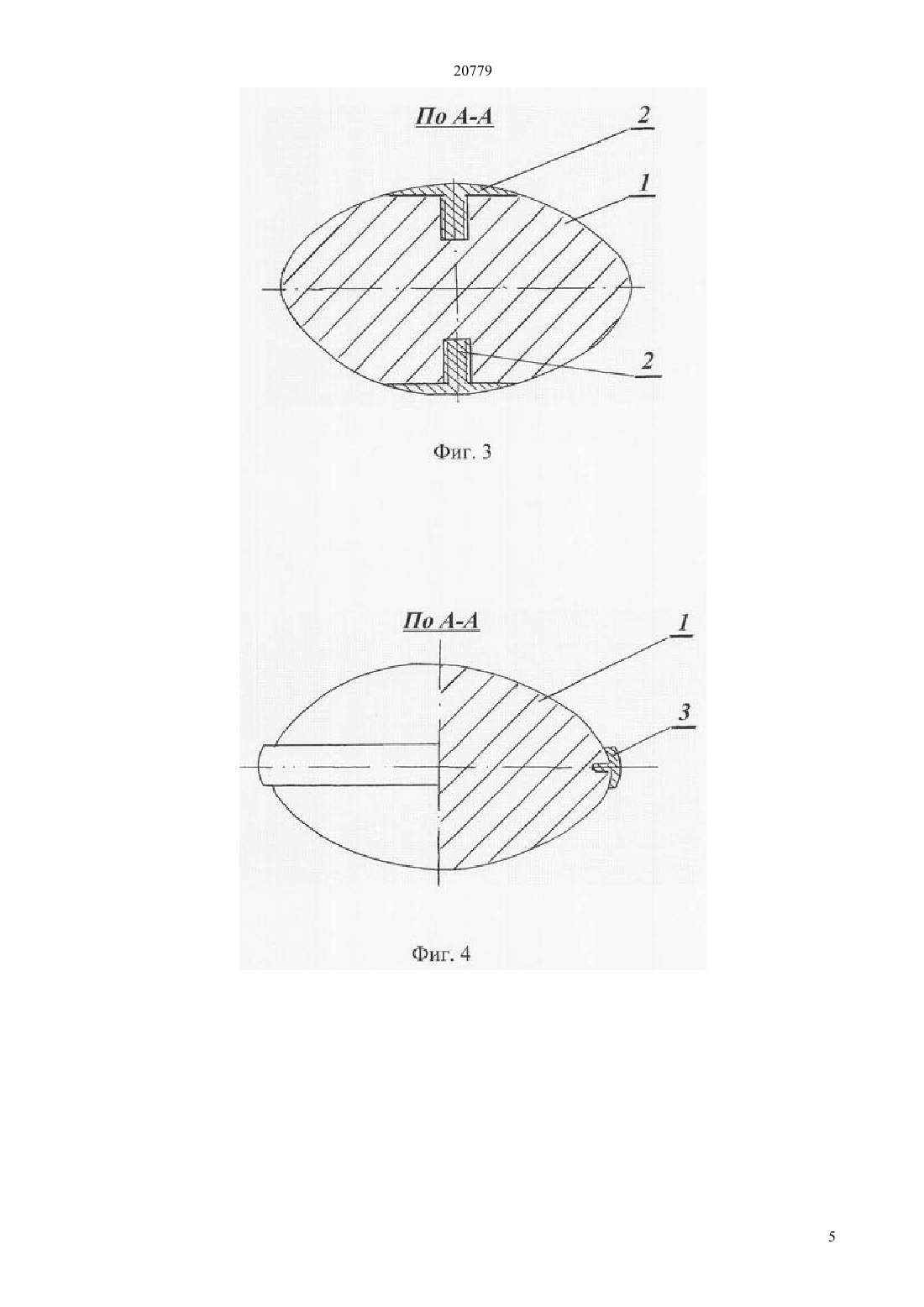

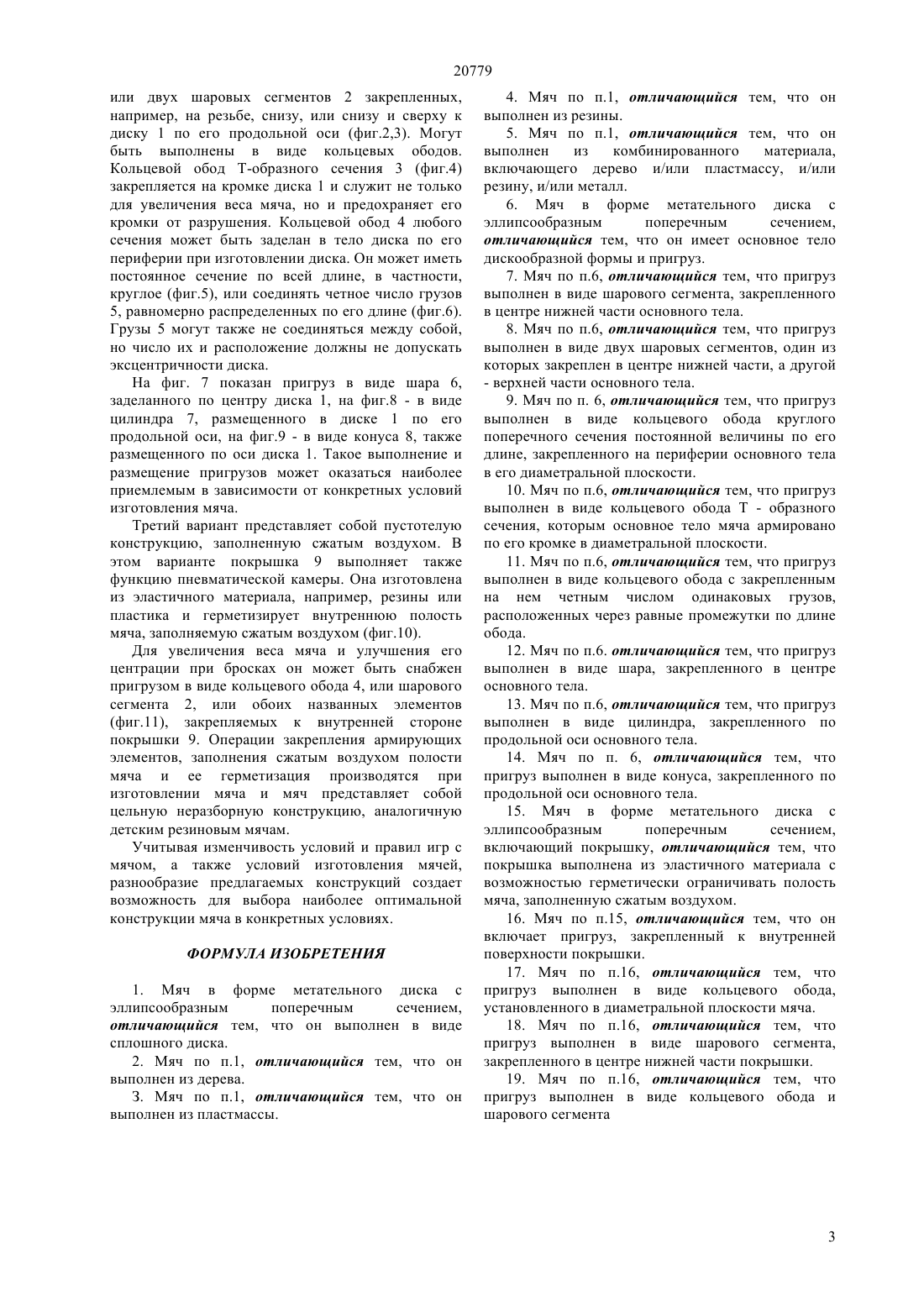

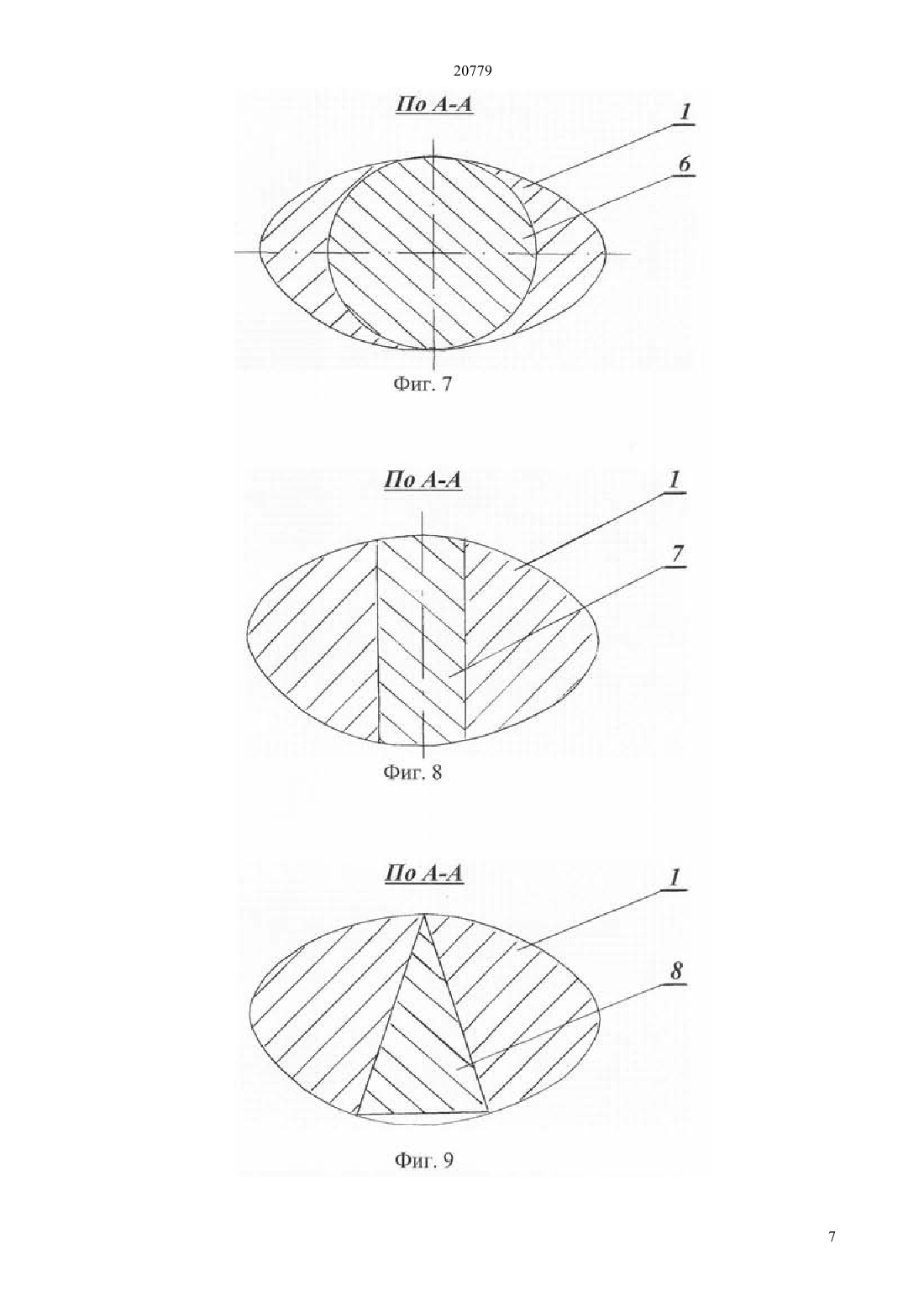

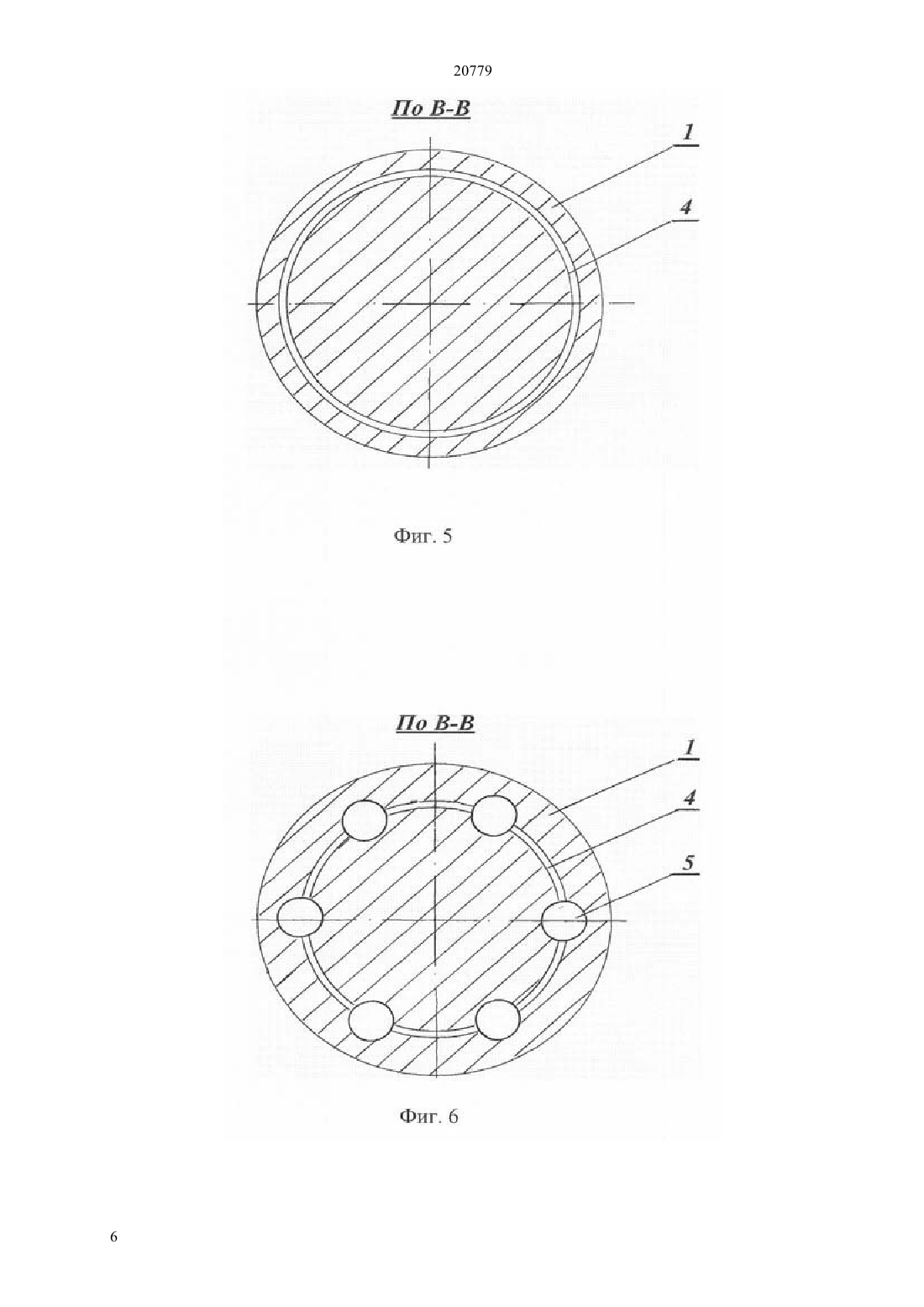

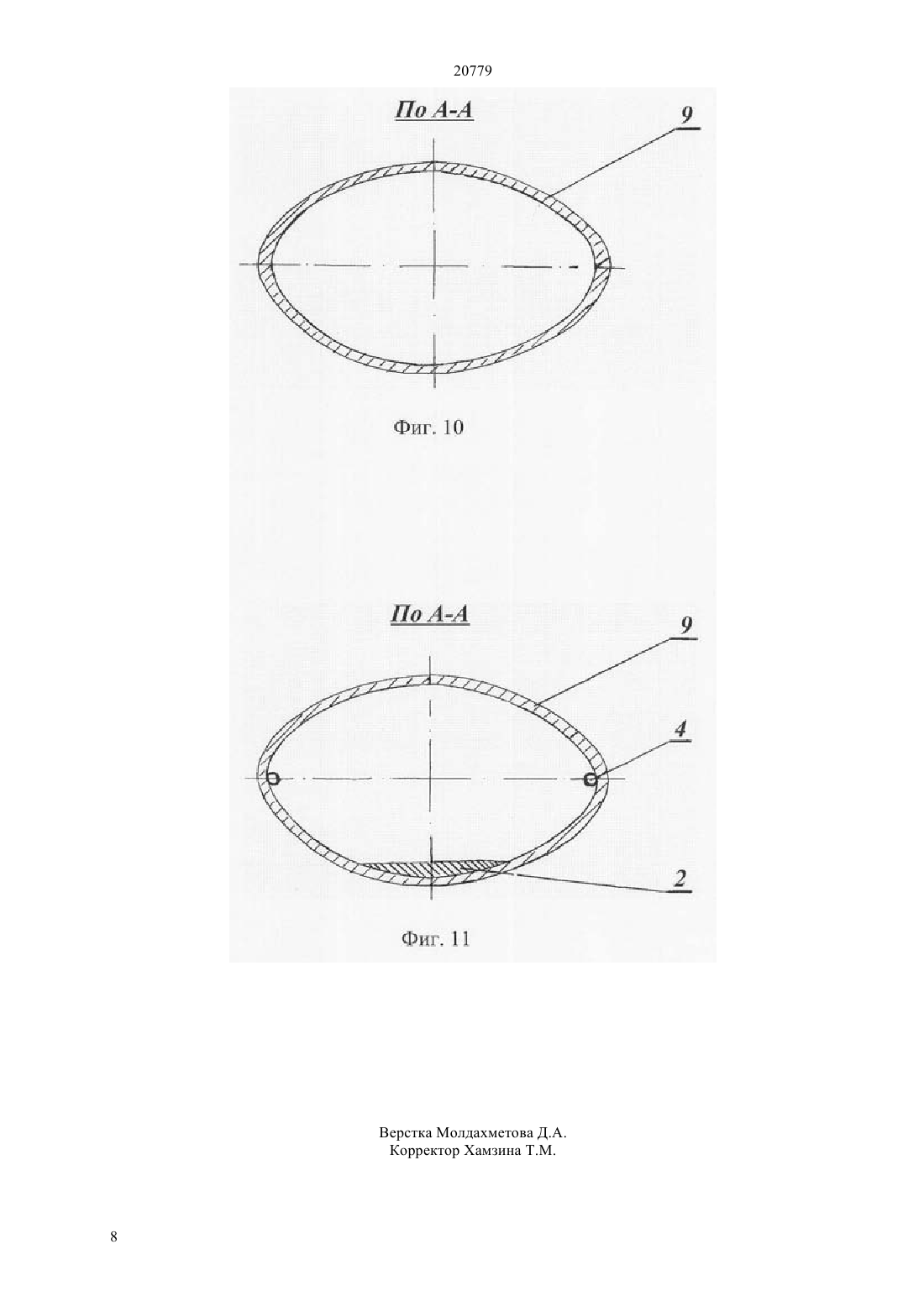

(51) 63 43/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пригруз, который может быть выполнен в виде одного или двух шаровых сегментов, закрепленных по оси основного тела в его нижней, или нижней и верхней частях. Пригруз может быть выполнен также в виде кольцевого обода круглого или Тобразного сечения и симметрично размещенных по периферии основного тела грузов, а также грузов,имеющих шаровую, или цилиндрическую, или конусную форму, закрепленных по оси основного тела. В третьем варианте у мяча в форме метательного диска с эллипсообразным поперечным сечением,включающего покрышку, покрышка выполнена из эластичного материала с возможностью герметически ограничивать полость мяча,заполненную сжатым воздухом. Такой мяч может включать пригруз, закрепленный к внутренней поверхности покрышки, при этом пригруз может быть выполнен в виде кольцевого обода,установленного в диаметральной плоскости мяча,или в виде шарового сегмента, закрепленного в центре нижней части покрышки, или совмещать оба элемента.(57) Изобретение относится к игровым принадлежностям, в частности, к мячам. Техническим результатом является расширение арсенала средств аналогичного назначения, что поможет обеспечить выбор наиболее оптимальной из конструкций мяча в конкретных условиях. Технический результат достигается тем, что в первом варианте мяча в форме метательного диска с эллипсообразным поперечным сечением он выполнен в виде сплошного диска. При этом диск может быть изготовлен из дерева, из пластмассы, из резины, или из комбинированного материала,включающего вышеперечисленные материалы и металл. Во втором варианте мяч в форме метательного диска с эллипсообразным поперечным сечением имеет основное тело дискообразной формы и 20779 Изобретение относится к игровым принадлежностям, в частности, к мячам. Известны мячи, имеющие форму шара,включающие покрышку с наполнителем в виде пневматической камеры, которые являются основой для популярных спортивных игр, таких как футбол,баскетбол, волейбол. Известны также мячи пустотелые ненадувные,используемые в развлекательных играх, не имеющих строгих правил. Во всех этих играх используются броски мяча. Но шаровая форма мяча не является идеальной для его полета при броске. Большая площадь поперечного сечения при любом направлении полета мяча обусловливает существенное сопротивление среды, в которой движется мяч воздуха, или воды, соответственно, требует лишних усилий для создания пускового импульса и снижает точность попадания. Известен также мяч,имеющий форму метательного диска с эллипсообразным поперечным сечением, включающий покрышку, наполнитель покрышки, выполненный в виде пневматической камеры, или поролона, а также пригруз в виде шарового сегмента,размещенного внутри покрышки в центре ее нижней части и прижатый к покрышке наполнителем (заключение о выдаче предварительного патента РК по заявке 2006/0657.1). Форма такого мяча обеспечивает увеличение дальности его полета при одинаковой с шаровым мячом такого же диаметра силе броска, лучший отскок от поверхности, о которую ударяется мяч,особенно водной поверхности, и скольжение по этой поверхности. Однако, известная конструкция мяча не всегда отвечает конкретным условиям игры или обеспечивает его наиболее технологичное выполнение. Задачей изобретения является создание ряда конструкций мяча дискообразной формы,обеспечивающих расширение арсенала средств аналогичного назначения, что поможет обеспечить выбор наиболее оптимальной из них в конкретных условиях. Для заявленных конструкций предлагается общее название фроди. Технический результат достигается тем, что в первом варианте мяча в форме метательного диска с эллипсообразным поперечным сечением он выполнен в виде сплошного диска. При этом диск может быть изготовлен из дерева, из пластмассы, из резины, или из комбинированного материала,включающего вышеперечисленные материалы и металл. Во втором варианте мяч в форме метательного диска с эллипсообразным поперечным сечением имеет основное тело дискообразной формы и пригруз, который может быть выполнен в виде шарового сегмента, закрепленного в центре нижней части основного тела, или в виде двух шаровых сегментов, один из которых закреплен в центре нижней части, а другой - верхней части основного тела. Пригруз может быть выполнен также в виде 2 кольцевого обода, закрепленного на периферии основного тела в его диаметральной плоскости,причем обод может иметь круглое поперечное сечение постоянной величины по его длине, или на нем может быть закреплено четное число одинаковых грузов, расположенных через равные промежутки по длине обода. Пригруз может быть выполнен также в виде кольцевого обода Т образного сечения, которым основное тело мяча армировано по его кромке в диаметральной плоскости. Пригруз может быть выполнен также в виде шара, закрепленного в центре основного тела, а также в виде цилиндра или конуса, закрепленных по продольной оси основного тела. В третьем варианте у мяча в форме метательного диска с эллипсообразным поперечным сечением,включающего покрышку, покрышка выполнена из эластичного материала с возможностью герметически ограничивать полость мяча,заполненную сжатым воздухом. Такой мяч может включать пригруз,закрепленный к внутренней поверхности покрышки,при этом пригруз может быть выполнен в виде кольцевого обода, установленного в диаметральной плоскости мяча, или в виде шарового сегмента,закрепленного в центре нижней части покрышки,или совмещать оба элемента. Сущность изобретения поясняется рисунками,где на фиг.1 показан общий вид мяча на фиг.2 - мяч в виде сплошного диска с пригрузом в виде шарового сегмента, сечение А-А на фиг.1 на фиг.3 то же с пригрузом в виде двух шаровых сегментов,сечение А-А на фиг.1 на фиг. 4 - то же с пригрузом в виде Т-образного обода на кромке диска, сечение А-А на фиг.1 на фиг.5 - то же с пригрузом в виде кольцевого обода постоянного сечения, сечение В-В на фиг. 1 на фиг.6 - то же с пригрузом в виде кольцевого обода с грузами,равномерно распределенными по его длине, сечение В-В на фиг.1 на фиг. 7 - то же с пригрузом в виде шара,закрепленного в центре диска, сечение А-А на фиг.1 на фиг.8 - то же с пригрузом в виде цилиндра,закрепленного по оси диска, сечение А-А на фиг.1 на фиг.9 - то же с пригрузом в виде конуса,закрепленного по оси диска, сечение А-А на фиг. 1. На фиг.10 приведено поперечное сечение (сечение А-А на фиг.1) полого мяча с покрышкой,герметизирующей полость на фиг.11 - поперечное сечение полого мяча с пригрузом в виде шарового сегмента и кольцевого обода. Первый вариант мяча является наиболее простым по конструкции. Он представляет собой сплошной диск (фиг. 1), изготовленный из дерева или пластика. Такие мячи предназначены для игр на воде. Они могут изготавливаться также из плотной резины, или собираться из частей, выполненных из разного материала, включая также металл для увеличения прочности и веса. Второй вариант мяча включает основное тело мяча, выполненное в виде диска 1 и пригруз для увеличения веса мяча. Основное тело мяча выполняется аналогично первому варианту. Пригрузы могут быть изготовлены в виде одного 20779 или двух шаровых сегментов 2 закрепленных,например, на резьбе, снизу, или снизу и сверху к диску 1 по его продольной оси (фиг.2,3). Могут быть выполнены в виде кольцевых ободов. Кольцевой обод Т-образного сечения 3 (фиг.4) закрепляется на кромке диска 1 и служит не только для увеличения веса мяча, но и предохраняет его кромки от разрушения. Кольцевой обод 4 любого сечения может быть заделан в тело диска по его периферии при изготовлении диска. Он может иметь постоянное сечение по всей длине, в частности,круглое (фиг.5), или соединять четное число грузов 5, равномерно распределенных по его длине (фиг.6). Грузы 5 могут также не соединяться между собой,но число их и расположение должны не допускать эксцентричности диска. На фиг. 7 показан пригруз в виде шара 6,заделанного по центру диска 1, на фиг.8 - в виде цилиндра 7, размещенного в диске 1 по его продольной оси, на фиг.9 - в виде конуса 8, также размещенного по оси диска 1. Такое выполнение и размещение пригрузов может оказаться наиболее приемлемым в зависимости от конкретных условий изготовления мяча. Третий вариант представляет собой пустотелую конструкцию, заполненную сжатым воздухом. В этом варианте покрышка 9 выполняет также функцию пневматической камеры. Она изготовлена из эластичного материала, например, резины или пластика и герметизирует внутреннюю полость мяча, заполняемую сжатым воздухом (фиг.10). Для увеличения веса мяча и улучшения его центрации при бросках он может быть снабжен пригрузом в виде кольцевого обода 4, или шарового сегмента 2, или обоих названных элементов(фиг.11), закрепляемых к внутренней стороне покрышки 9. Операции закрепления армирующих элементов, заполнения сжатым воздухом полости мяча и ее герметизация производятся при изготовлении мяча и мяч представляет собой цельную неразборную конструкцию, аналогичную детским резиновым мячам. Учитывая изменчивость условий и правил игр с мячом, а также условий изготовления мячей,разнообразие предлагаемых конструкций создает возможность для выбора наиболее оптимальной конструкции мяча в конкретных условиях. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Мяч в форме метательного диска с эллипсообразным поперечным сечением,отличающийся тем, что он выполнен в виде сплошного диска. 2. Мяч по п.1, отличающийся тем, что он выполнен из дерева. З. Мяч по п.1, отличающийся тем, что он выполнен из пластмассы. 4. Мяч по п.1, отличающийся тем, что он выполнен из резины. 5. Мяч по п.1, отличающийся тем, что он выполнен из комбинированного материала,включающего дерево и/или пластмассу, и/или резину, и/или металл. 6. Мяч в форме метательного диска с эллипсообразным поперечным сечением,отличающийся тем, что он имеет основное тело дискообразной формы и пригруз. 7. Мяч по п.6, отличающийся тем, что пригруз выполнен в виде шарового сегмента, закрепленного в центре нижней части основного тела. 8. Мяч по п.6, отличающийся тем, что пригруз выполнен в виде двух шаровых сегментов, один из которых закреплен в центре нижней части, а другой- верхней части основного тела. 9. Мяч по п. 6, отличающийся тем, что пригруз выполнен в виде кольцевого обода круглого поперечного сечения постоянной величины по его длине, закрепленного на периферии основного тела в его диаметральной плоскости. 10. Мяч по п.6, отличающийся тем, что пригруз выполнен в виде кольцевого обода Т - образного сечения, которым основное тело мяча армировано по его кромке в диаметральной плоскости. 11. Мяч по п.6, отличающийся тем, что пригруз выполнен в виде кольцевого обода с закрепленным на нем четным числом одинаковых грузов,расположенных через равные промежутки по длине обода. 12. Мяч по п.6. отличающийся тем, что пригруз выполнен в виде шара, закрепленного в центре основного тела. 13. Мяч по п.6, отличающийся тем, что пригруз выполнен в виде цилиндра, закрепленного по продольной оси основного тела. 14. Мяч по п. 6, отличающийся тем, что пригруз выполнен в виде конуса, закрепленного по продольной оси основного тела. 15. Мяч в форме метательного диска с эллипсообразным поперечным сечением,включающий покрышку, отличающийся тем, что покрышка выполнена из эластичного материала с возможностью герметически ограничивать полость мяча, заполненную сжатым воздухом. 16. Мяч по п.15, отличающийся тем, что он включает пригруз, закрепленный к внутренней поверхности покрышки. 17. Мяч по п.16, отличающийся тем, что пригруз выполнен в виде кольцевого обода,установленного в диаметральной плоскости мяча. 18. Мяч по п.16, отличающийся тем, что пригруз выполнен в виде шарового сегмента,закрепленного в центре нижней части покрышки. 19. Мяч по п.16, отличающийся тем, что пригруз выполнен в виде кольцевого обода и шарового сегмента
