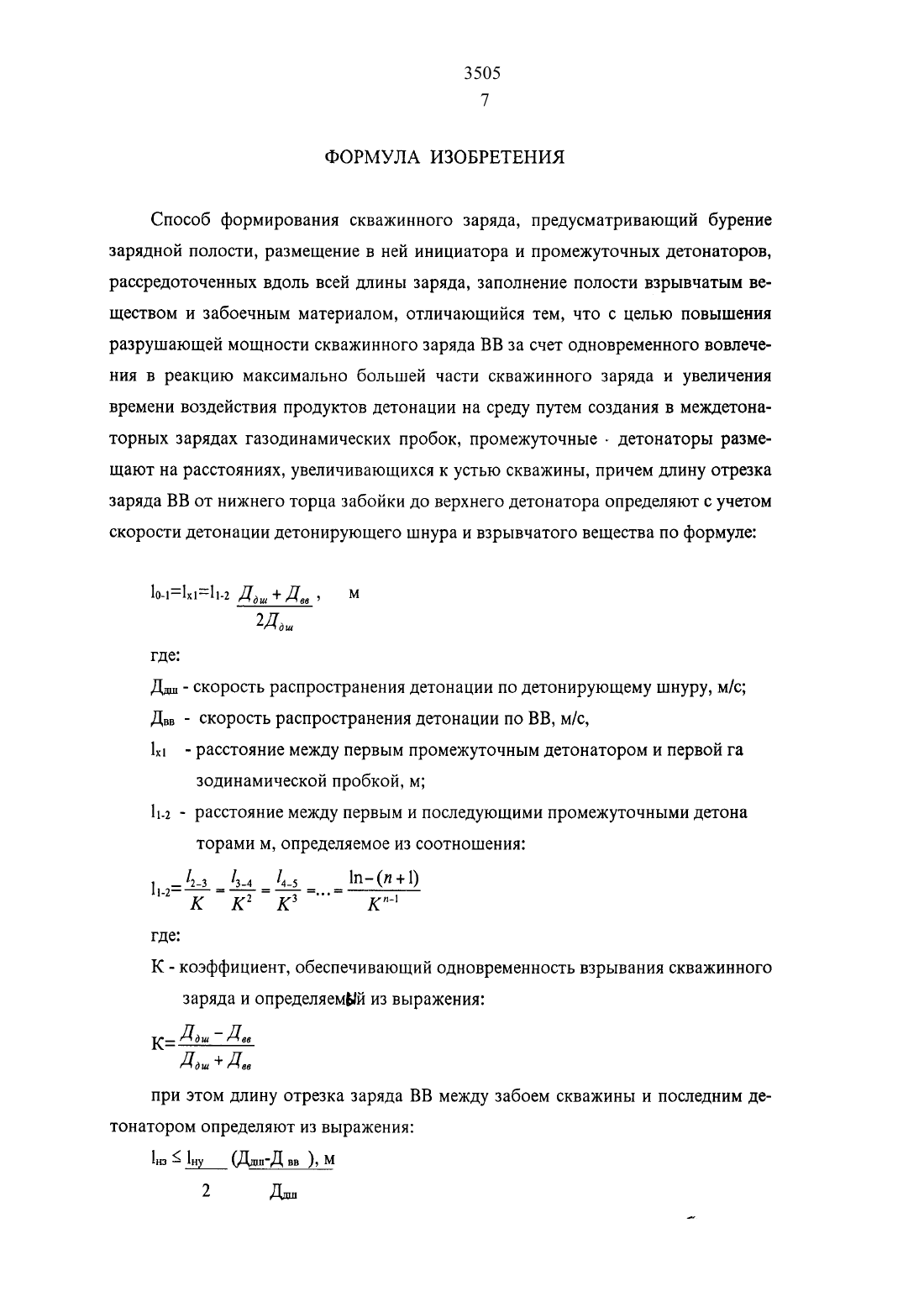

Формула / Реферат

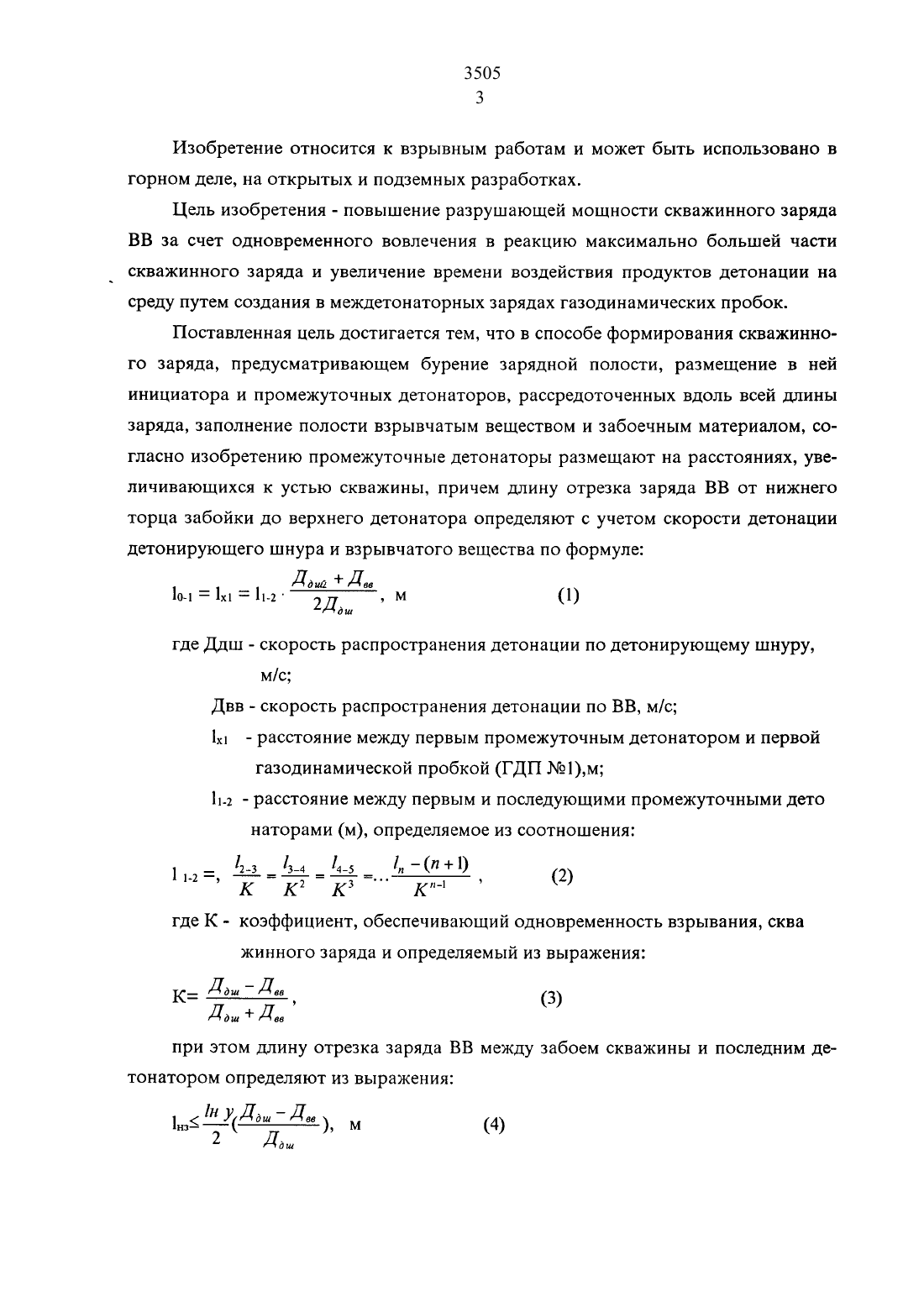

Изобретение относится к взрывным работам и может быть использовано в горном деле на открытых и подземных работах.
Цель изобретения - повышение разрушающей мощности скважинного заряда ВВ за счет одновременного вовлечения в реакцию максимально общей части заряда и увеличение времени воздействия продуктов детонации на среду путем создания в междетонаторных зарядах газодинамических пробок.
Способ предусматривает бурение зарядной полости, размещение в ней инициатора и промежуточных детонаторов, рассредоточенных вдоль всей длины заряда, заполнение полости взрывчатым веществом и забоечным материалом. Промежуточные детонаторы размещают на расстояниях, увеличивающихся к устью скважины, причем длину отрезка заряда ВВ от нижнего торца звабойки до верхнего детонатора I0-1 определяют с учетом скорости детонации детонирующего шнура и взрывчатого вещества по формуле:
Где Ддш - скорость распространения детонации по детонирующему шнуру,
м/с;
Двв - скорость распространения детонации по ВВ, м/с;
Ix1 - расстояние между промежуточным детонатором №1 и первой газодинамической пробкой, м;
I1-2 - расстояние между первым и промежуточными детонаторами м, определяемое из соотношения:

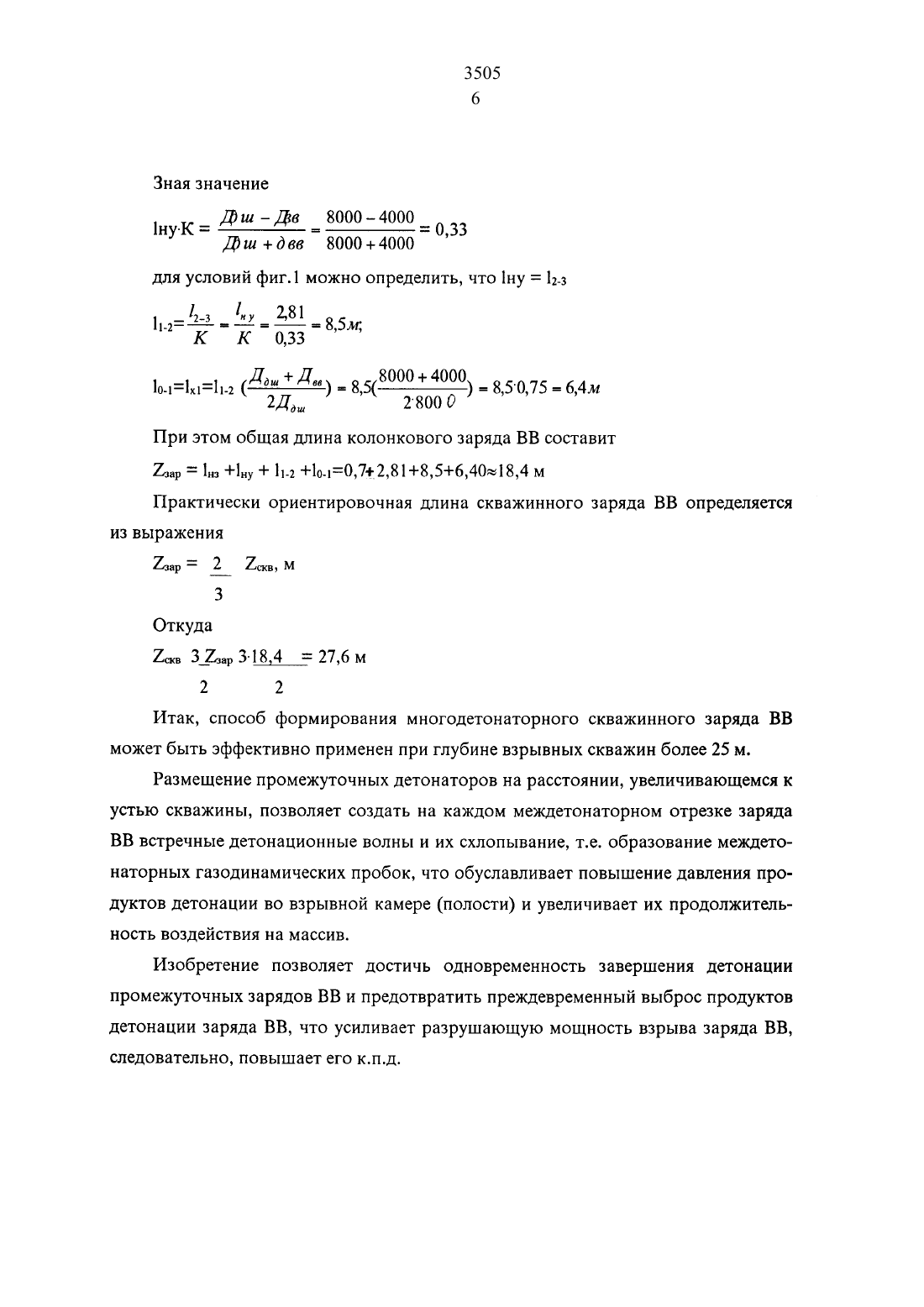

где К - коэффициент, обеспечивающий одновременность взрывания скважинного заряда и определяемый из выражения:

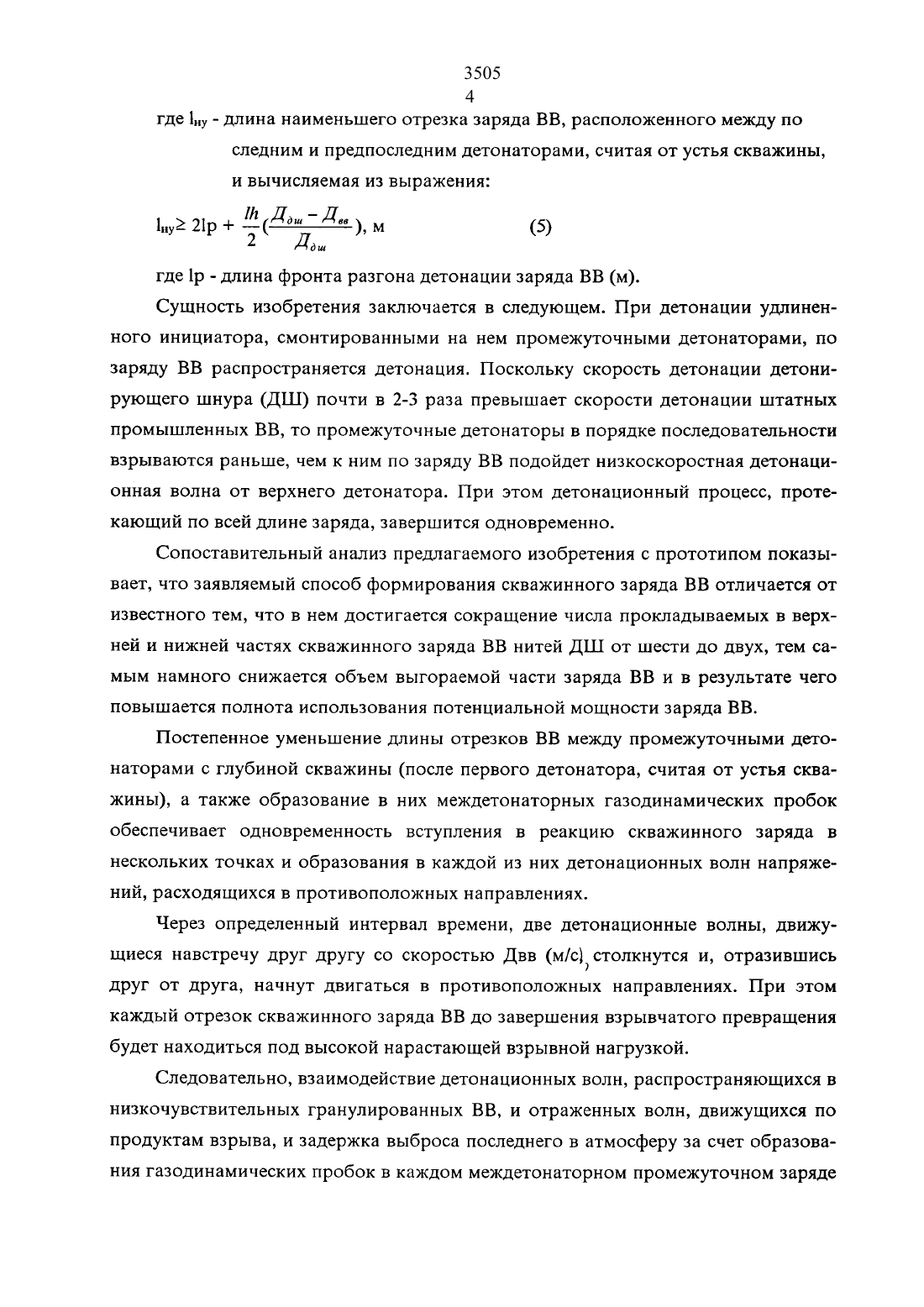

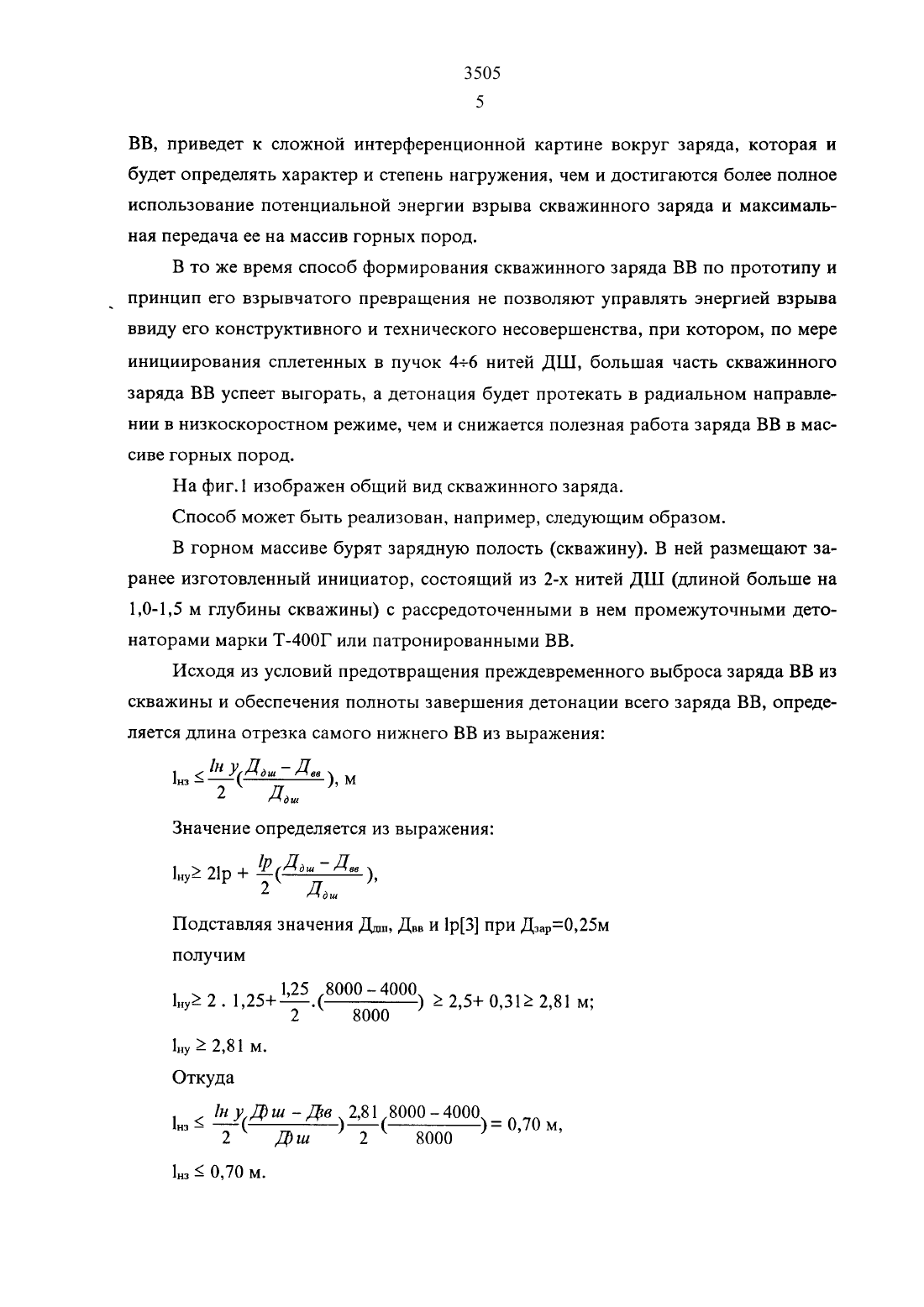

а длину отрезка заряда ВВ между забоем скважины и последним детонатором определяют из выражения: Где Iну - длина наименьшего отрезка заряда ВВ, расположенного между последним и предпоследним детонаторами, считая от устья скважины.
м, определяемая из выражения:
где Ip- длина фронта разгона детонации заряда ВВ, м.

Текст

Смотреть все

1 1-2 - расстояние между первым И ПРОМСЖУТОЧНЫМИ детонаторами М, определяемое ИЗ СООТНОШЕНИЯгде К - коэффициент, обеспечивающий одновременность взрывания скважинного заряда и определяемый из выраженияа длину отрезка заряда ВВ между забоем скважины и последним детонатором определяют из выражения(Ддш ) м, Где 1 у - длина наименьшего отрезка заряда ВВ, расположенного между по следним И предпоследним детонаторами СЧИТЭЯ ОТ уСТЬЯ СКВЗЖИНЫ, М, определяемая ИЗ выражениягде 1 р - длина фронта разгона детонации заряда ВВ, м.Изобретение относится к взрывным работам и может быть использовано в горном деле, на открытых и подземных разработках.Цель изобретения - повышение разрушающей мощности скважинного заряда ВВ за счет одновременного вовлечения в реакцию максимально большей части скважинного заряда и увеличение времени воздействия продуктов детонации на среду путем создания в междетонаторных зарядах газодинамических пробок.Поставленная цель достигается тем, что в способе формирования скважинного заряда, предусматривающем бурение зарядной полости, размещение в ней инициатора и промежуточных детонаторов, рассредоточенных вдоль всей длины заряда, заполнение полости взрывчатым веществом и забоечным материалом, согласно изобретению промежуточные детонаторы размещают на расстояниях, увеличивающихся к устью скважины, причем длину отрезка заряда ВВ от нижнего торца забойки до верхнего детонатора определяют с учетом скорости детонациидетонирующего шнура и взрывчатого вещества по формулегде ддш - скорость распространения детонации по детонирующему шнуру,м/с Двв - скорость распространения детонации по ВВ, м/с х 1 - расстояние между первым промежуточным детонатором и первой газодинамической пробкой (ГДП М 91),м11.2 - расстояние между первым И ПОСЛСДУЮЩИМИ ПРОМСЖУТОЧНЫМИ ДСТОпри этом длину отрезка заряда ВВ между забоем скважины и последним деТОНЗТОРОМ определяют ИЗ выражения3505 4 где 1, - длина наименьшего отрезка заряда ВВ, расположенного между поСЛСДНИМ И ПрСДПОСЛСДНИМ детонаторами, считая ОТ УСТЬЯ скважины, И ВЫЧИСЛЯСМЗЯ ИЗ выражениягде 1 р - длина фронта разгона детонации заряда ВВ (м).Сущность изобретения заключается в следующем. При детонации удлиненного инициатора, смонтированными на нем промежуточными детонаторами, по заряду ВВ распространяется детонация. Поскольку скорость детонации детонирующего шнура (ДШ) почти в 2-3 раза превышает скорости детонации штатных промышленных ВВ, то промежуточные детонаторы в порядке последовательности взрываются раньше, чем к ним по заряду ВВ подойдет низкоскоростная детонационная волна от верхнего детонатора. При этом детонационный процесс, протекающий по всей длине заряда, завершится одновременно.Сопоставительный анализ предлагаемого изобретения с прототипом показывает, что заявляемый способ формирования скважинного заряда ВВ отличается от известного тем, что в нем достигается сокращение числа прокладываемых в верхней и нижней частях скважинного заряда ВВ нитей ДШ от шести до двух, тем самым намного снижается объем выгораемой части заряда ВВ и в результате чего повышается полнота использования потенциальной мощности заряда ВВ.Постепенное уменьшение длины отрезков ВВ между промежуточными детонаторами с глубиной скважины (после первого детонатора, считая от устья скважины), а также образование в них междетонаторных газодинамических пробок обеспечивает одновременность вступления в реакцию скважинного заряда в нескольких точках и образования в каждой из них детонационных волн напряжений, расходящихся в противоположных направлениях.Через определенный интервал времени, две детонационные волны, движущиеся навстречу друг другу со скоростью Двв (м/с)столкнутся и, отразившись друг от друга, начнут двигаться в противоположных направлениях. При этом каждый отрезок скважинного заряда ВВ до завершения взрывчатого превращения будет находиться под высокой нарастающей взрывной нагрузкой.Следовательно, взаимодействие детонационных волн, распространяющихся в низкочувствительных гранулированных ВВ, и отраженных волн, движущихся по продуктам взрыва, и задержка выброса последнего в атмосферу за счет образова НИЯ ГЗЗОДИНЗМИЧССКИХ ПрОбОК В каждом междетонаторном ПрОМСЖуТОЧНОМ зарядеВВ, приведет к сложной интерференционной картине вокруг заряда, которая и будет определять характер и степень нагружения, чем и достигаются более полное использование потенциальной энергии взрыва скважинного заряда и максимальная передача ее на массив горных пород.В то же время способ формирования скважинного заряда ВВ по прототипу И принцип его взрывчатого превращения не позволяют управлять энергией взрываввиду его конструктивного и технического несовершенства, при котором, по мереинициирования сплетенных в пучок 46 нитей ДШ большая часть скважинного заряда ВВ успеет выгорать, а детонация будет протекать в радиальном направлении в низкоскоростном режиме, чем и снижается полезная работа заряда ВВ в массиве горных пород.На фиг.1 изображен общий вид скважинного заряда.Способ может быть реализован. например, следующим образом.В горном массиве бурят зарядную полость (скважину). В ней размещают заранее изготовленный инициатор, состоящий из 2-х нитей ДШ (длиной больше на 10-15 м глубины скважины) с рассредоточенными в нем промежуточными детонаторами марки Т-4 О 0 Г или патронированными ВВ.Исходя из условий предотвращения преждевременного выброса заряда ВВ из скважины и обеспечения полноты завершения детонации всего заряда ВВ, опреде ляется длина отрезка самого нижнего ВВ из выражения1, 5 Ш) м 2 Ддш Значение определяется из выражения 1 др . Ы),2 Ддш

МПК / Метки

МПК: F42D 3/00

Метки: скважинного, способ, заряда, формирования
