Медицинский инструмент, предназначенный для применения в качестве держателя пробирки для биологической жидкости

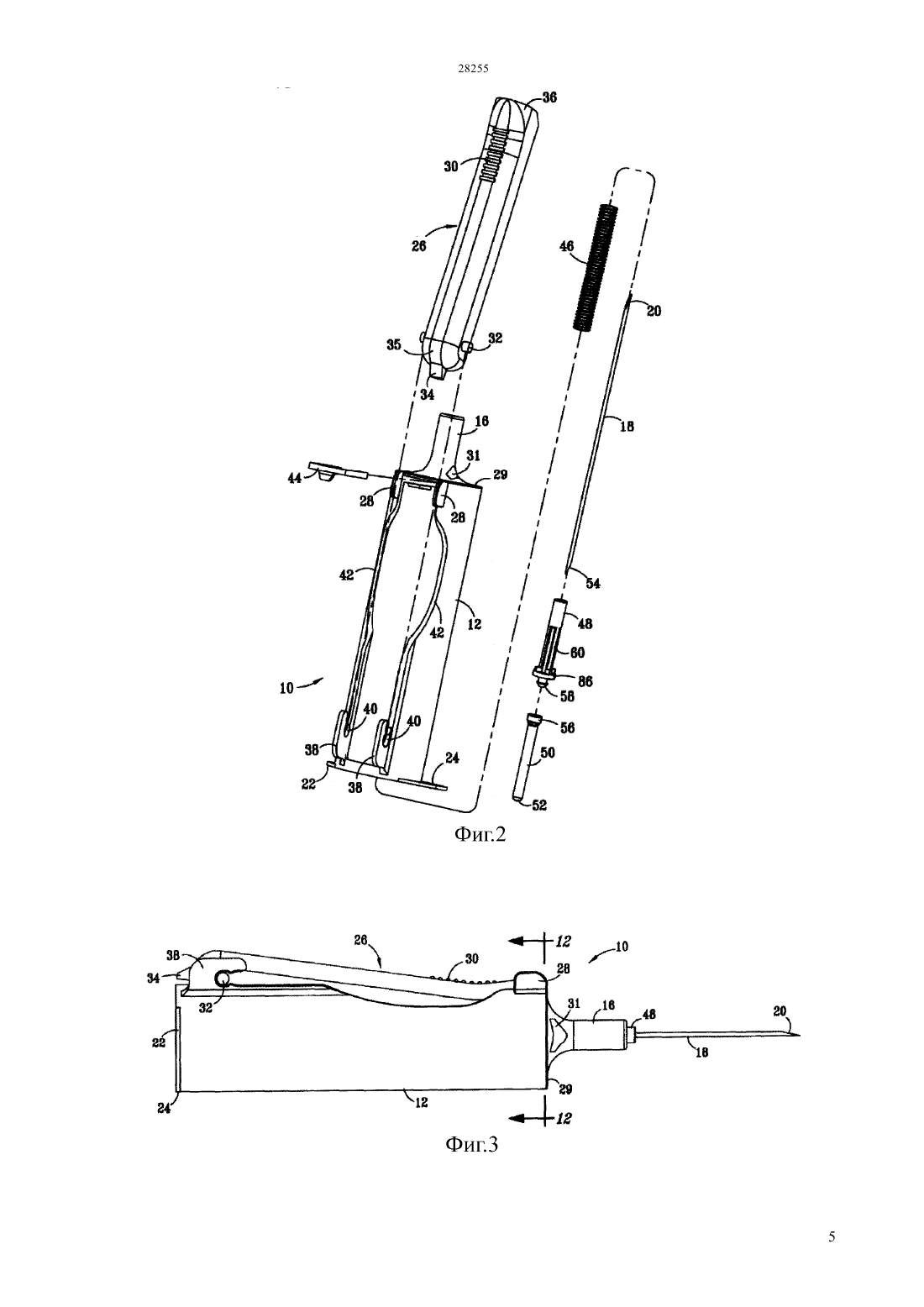

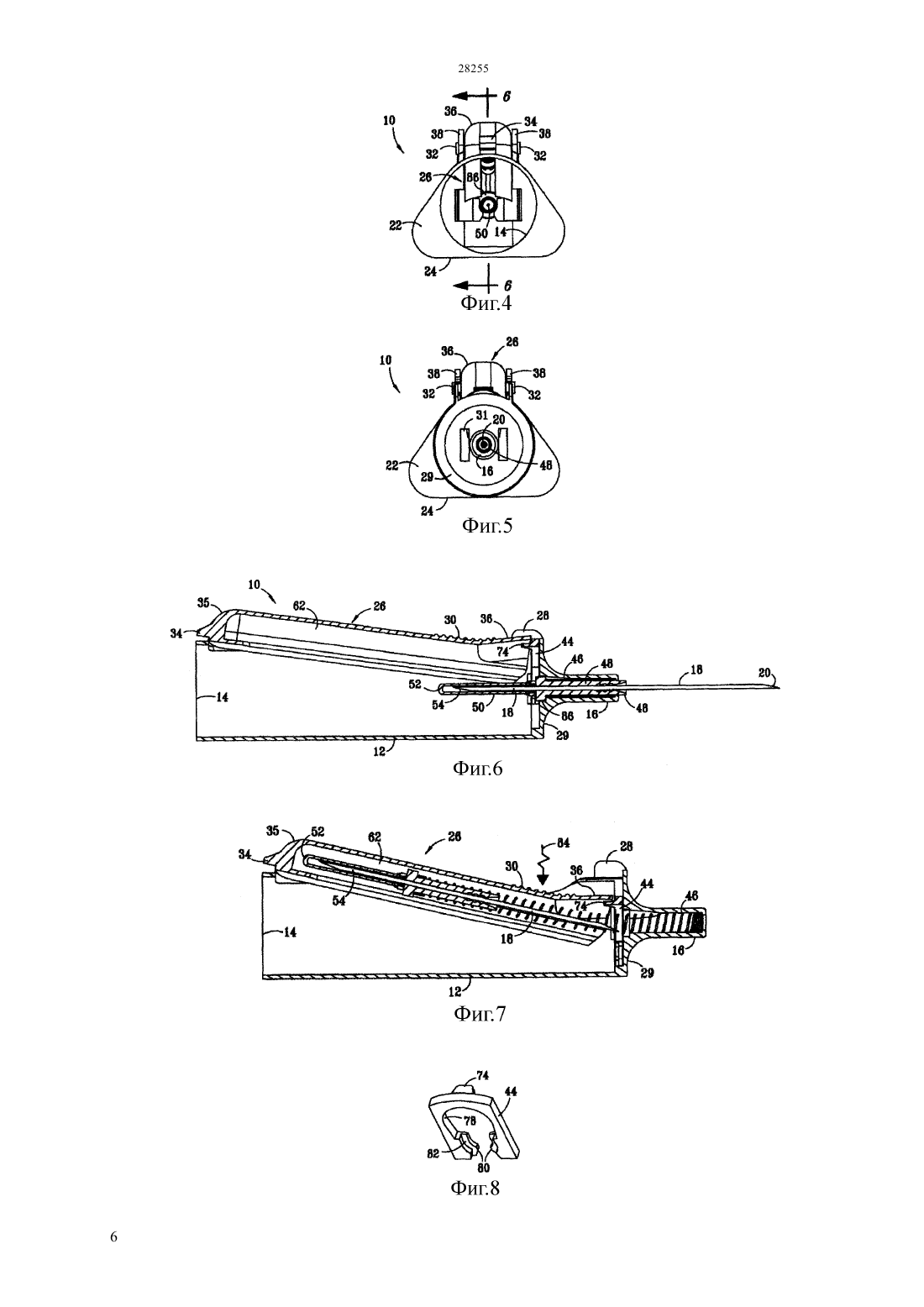

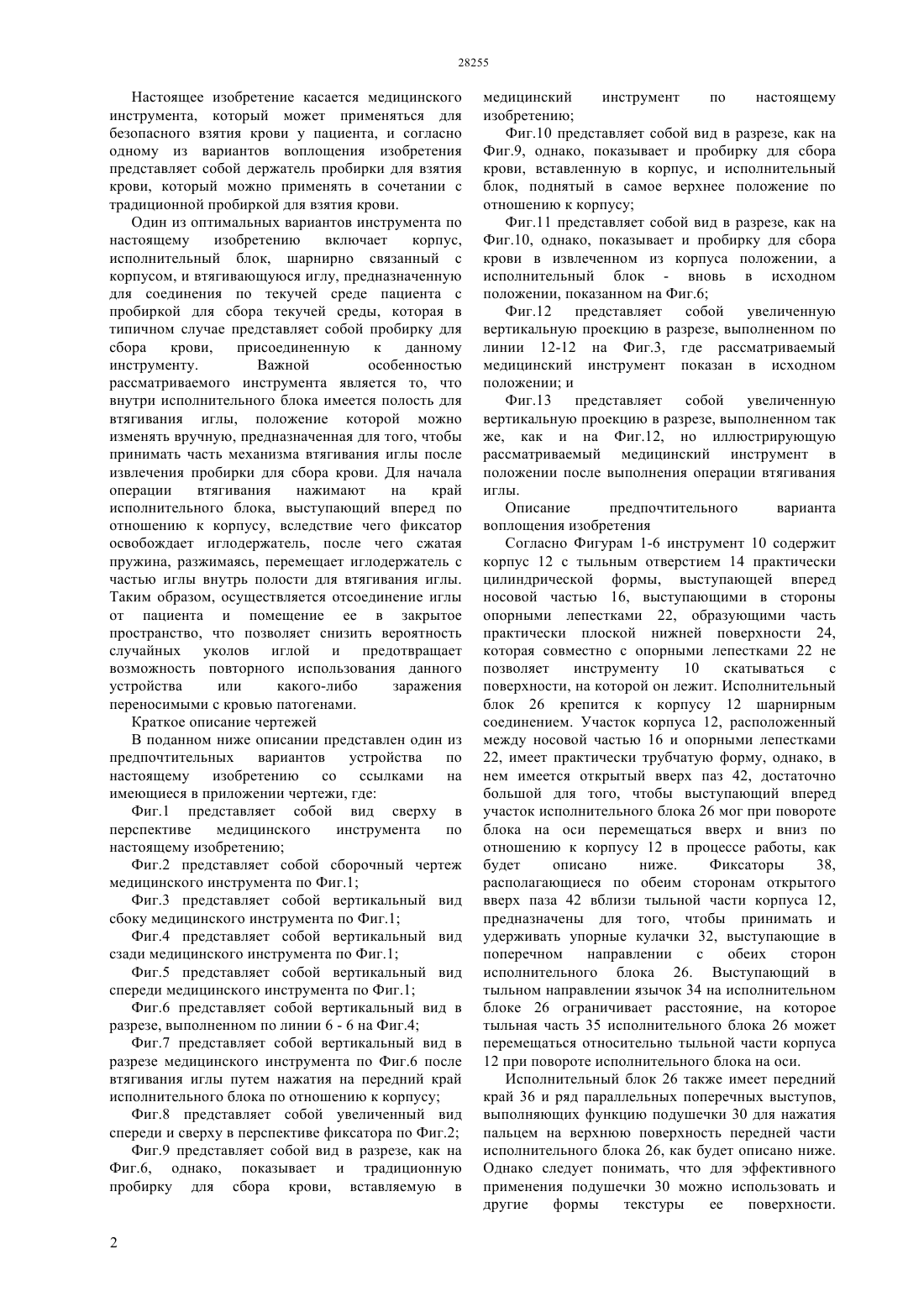

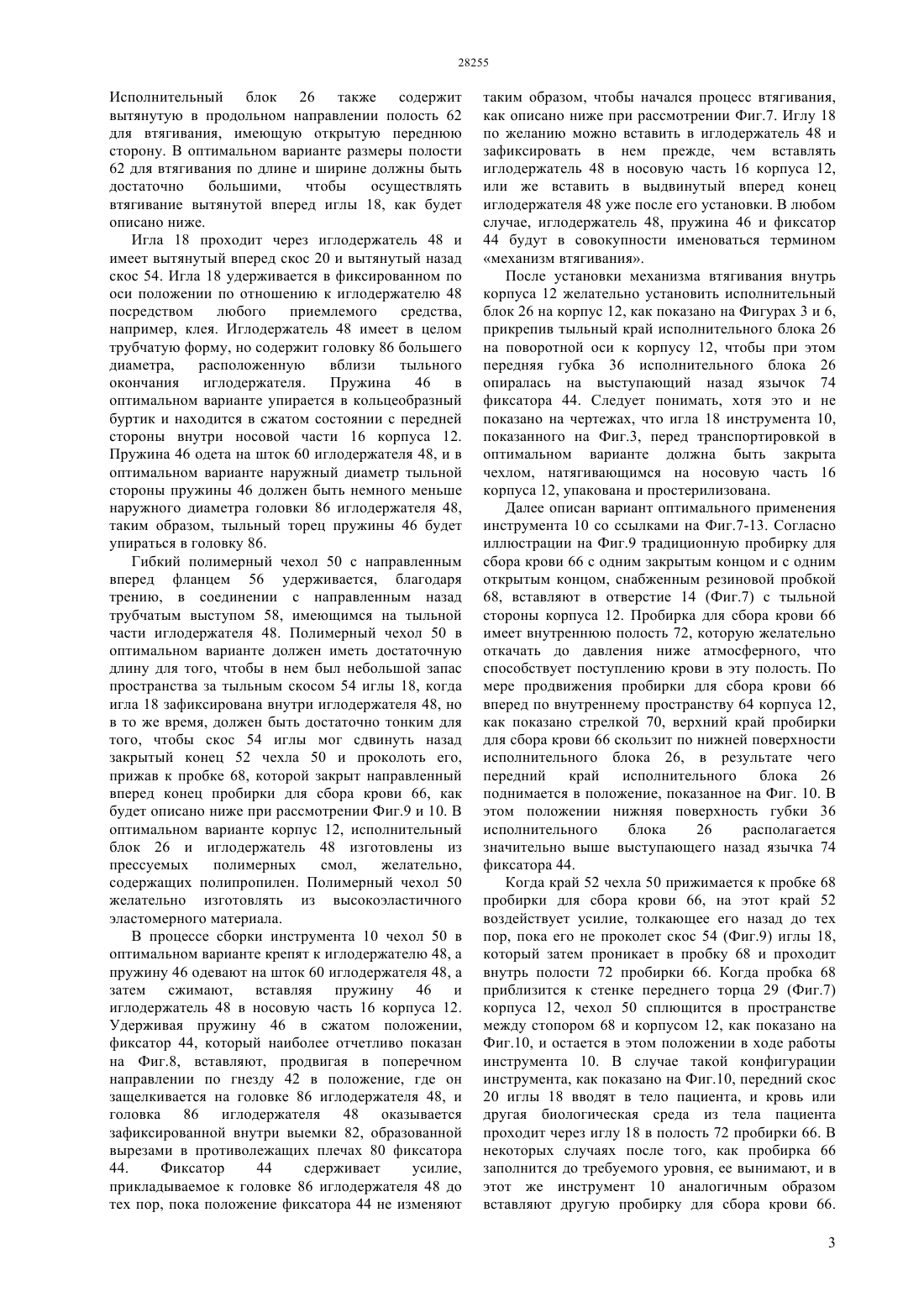

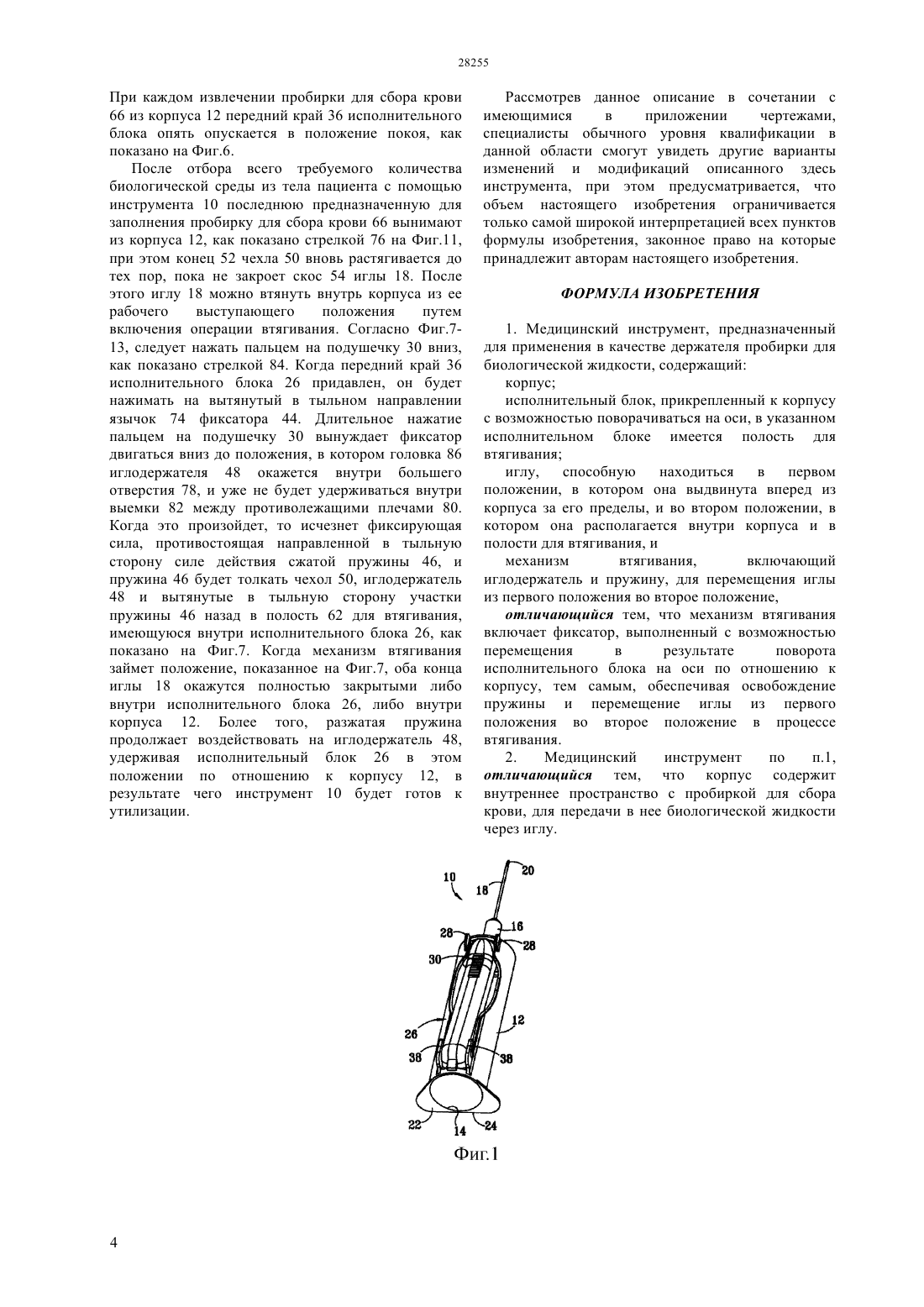

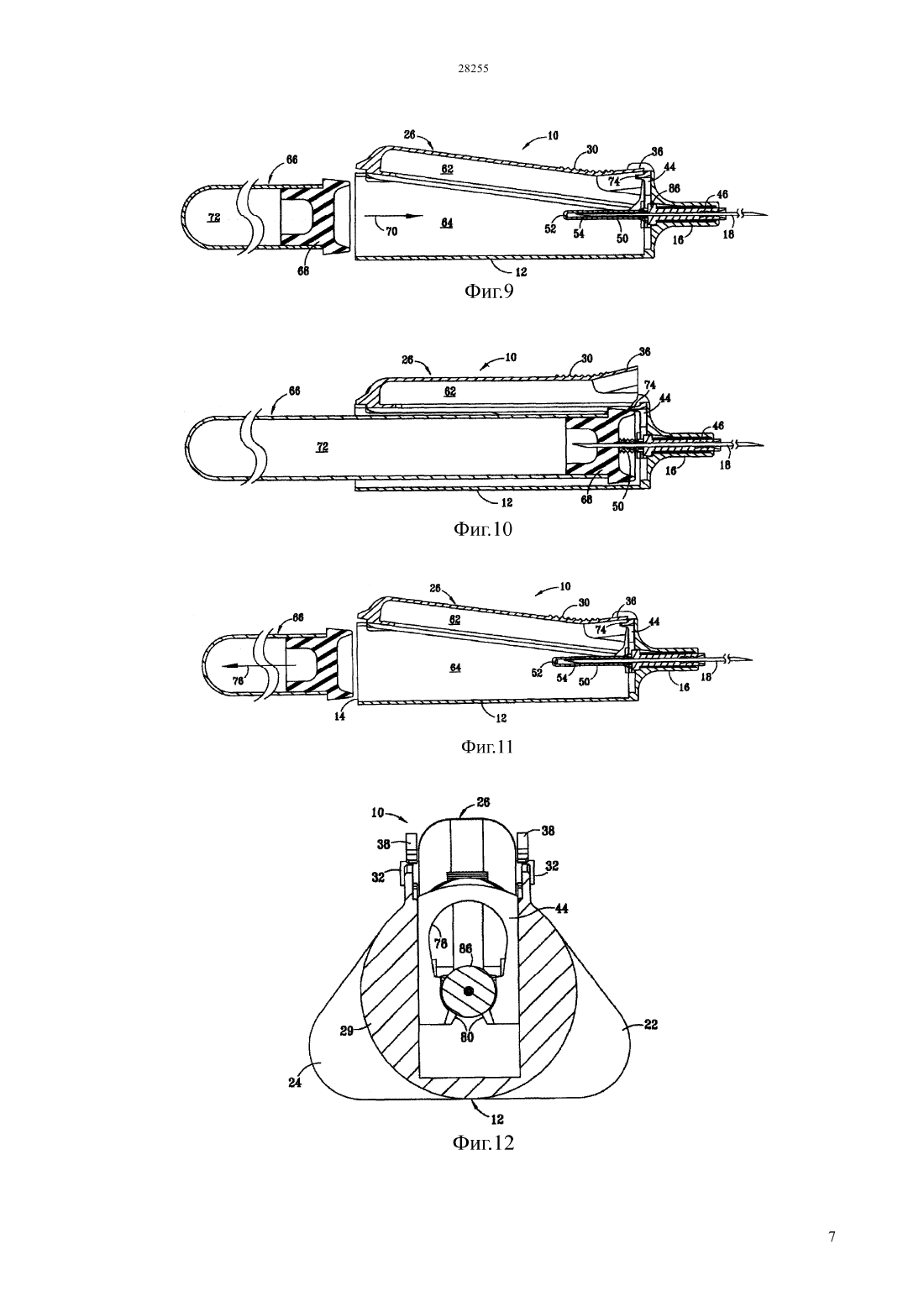

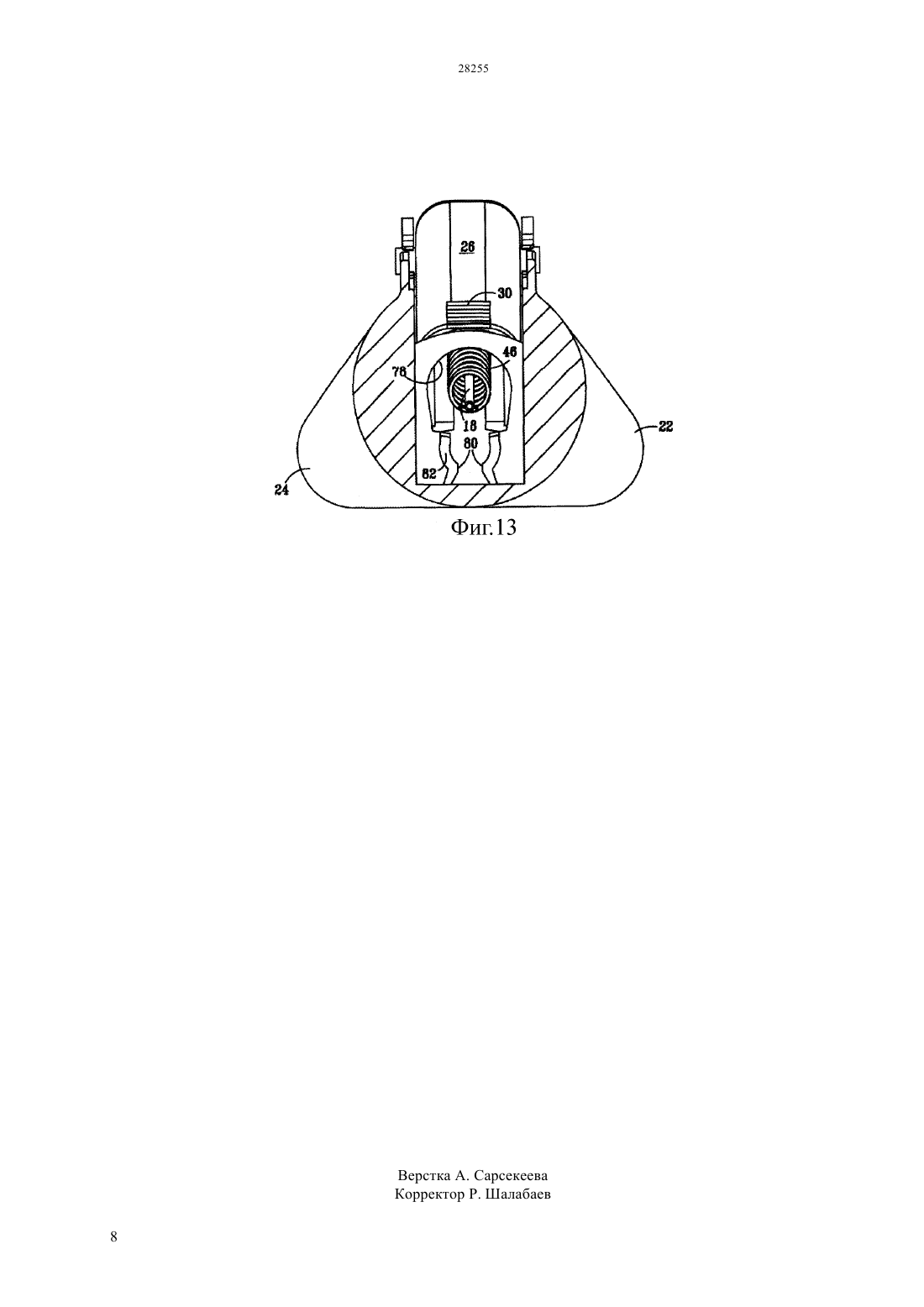

(51) 61 5/15 (2006.01) 61 5/32 (2006.01) 61 5/158 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ блок, прикрепленный к корпусу с возможностью поворачиваться на оси,в указанном исполнительном блоке имеется полость для втягивания, иглу, способную находиться в первом положении, в котором она выдвинута вперед из корпуса за его пределы, и во втором положении, в котором она располагается внутри корпуса и в полости для втягивания и механизм втягивания,включающий иглодержатель и пружину для перемещения иглы из первого положения во второе положение. При этом механизм втягивания включает фиксатор, выполненный с возможностью перемещения в результате поворота исполнительного блока на оси по отношению к корпусу, тем самым обеспечивая освобождение пружины и перемещение иглы из первого положения во второе положение в процессе втягивания. Таким образом, осуществляется отсоединение иглы от пациента и помещение ее в закрытое пространство, что позволяет снизить вероятность случайных уколов иглой и предотвращает возможность повторного использования данного устройства.(54) МЕДИЦИНСКИЙ ИНСТРУМЕНТ,ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПРИМЕНЕНИЯ В КАЧЕСТВЕ ДЕРЖАТЕЛЯ ПРОБИРКИ ДЛЯ БИОЛОГИЧЕСКОЙ ЖИДКОСТИ(57) Настоящее изобретение касается медицинского инструмента, предназначенного для применения в качестве держателя пробирки для биологической жидкости, содержащего корпус, исполнительный Настоящее изобретение касается медицинского инструмента, который может применяться для безопасного взятия крови у пациента, и согласно одному из вариантов воплощения изобретения представляет собой держатель пробирки для взятия крови, который можно применять в сочетании с традиционной пробиркой для взятия крови. Один из оптимальных вариантов инструмента по настоящему изобретению включает корпус,исполнительный блок, шарнирно связанный с корпусом, и втягивающуюся иглу, предназначенную для соединения по текучей среде пациента с пробиркой для сбора текучей среды, которая в типичном случае представляет собой пробирку для сбора крови,присоединенную к данному инструменту. Важной особенностью рассматриваемого инструмента является то, что внутри исполнительного блока имеется полость для втягивания иглы, положение которой можно изменять вручную, предназначенная для того, чтобы принимать часть механизма втягивания иглы после извлечения пробирки для сбора крови. Для начала операции втягивания нажимают на край исполнительного блока, выступающий вперед по отношению к корпусу, вследствие чего фиксатор освобождает иглодержатель, после чего сжатая пружина, разжимаясь, перемещает иглодержатель с частью иглы внутрь полости для втягивания иглы. Таким образом, осуществляется отсоединение иглы от пациента и помещение ее в закрытое пространство, что позволяет снизить вероятность случайных уколов иглой и предотвращает возможность повторного использования данного устройства или какого-либо заражения переносимыми с кровью патогенами. Краткое описание чертежей В поданном ниже описании представлен один из предпочтительных вариантов устройства по настоящему изобретению со ссылками на имеющиеся в приложении чертежи, где Фиг.1 представляет собой вид сверху в перспективе медицинского инструмента по настоящему изобретению Фиг.2 представляет собой сборочный чертеж медицинского инструмента по Фиг.1 Фиг.3 представляет собой вертикальный вид сбоку медицинского инструмента по Фиг.1 Фиг.4 представляет собой вертикальный вид сзади медицинского инструмента по Фиг.1 Фиг.5 представляет собой вертикальный вид спереди медицинского инструмента по Фиг.1 Фиг.6 представляет собой вертикальный вид в разрезе, выполненном по линии 6 - 6 на Фиг.4 Фиг.7 представляет собой вертикальный вид в разрезе медицинского инструмента по Фиг.6 после втягивания иглы путем нажатия на передний край исполнительного блока по отношению к корпусу Фиг.8 представляет собой увеличенный вид спереди и сверху в перспективе фиксатора по Фиг.2 Фиг.9 представляет собой вид в разрезе, как на Фиг.6, однако, показывает и традиционную пробирку для сбора крови, вставляемую в медицинский инструмент по настоящему изобретению Фиг.10 представляет собой вид в разрезе, как на Фиг.9, однако, показывает и пробирку для сбора крови, вставленную в корпус, и исполнительный блок, поднятый в самое верхнее положение по отношению к корпусу Фиг.11 представляет собой вид в разрезе, как на Фиг.10, однако, показывает и пробирку для сбора крови в извлеченном из корпуса положении, а исполнительный блок - вновь в исходном положении, показанном на Фиг.6 Фиг.12 представляет собой увеличенную вертикальную проекцию в разрезе, выполненном по линии 12-12 на Фиг.3, где рассматриваемый медицинский инструмент показан в исходном положении и Фиг.13 представляет собой увеличенную вертикальную проекцию в разрезе, выполненном так же, как и на Фиг.12, но иллюстрирующую рассматриваемый медицинский инструмент в положении после выполнения операции втягивания иглы. Описание предпочтительного варианта воплощения изобретения Согласно Фигурам 1-6 инструмент 10 содержит корпус 12 с тыльным отверстием 14 практически цилиндрической формы, выступающей вперед носовой частью 16, выступающими в стороны опорными лепестками 22, образующими часть практически плоской нижней поверхности 24,которая совместно с опорными лепестками 22 не позволяет инструменту 10 скатываться с поверхности, на которой он лежит. Исполнительный блок 26 крепится к корпусу 12 шарнирным соединением. Участок корпуса 12, расположенный между носовой частью 16 и опорными лепестками 22, имеет практически трубчатую форму, однако, в нем имеется открытый вверх паз 42, достаточно большой для того, чтобы выступающий вперед участок исполнительного блока 26 мог при повороте блока на оси перемещаться вверх и вниз по отношению к корпусу 12 в процессе работы, как будет описано ниже. Фиксаторы 38,располагающиеся по обеим сторонам открытого вверх паза 42 вблизи тыльной части корпуса 12,предназначены для того, чтобы принимать и удерживать упорные кулачки 32, выступающие в поперечном направлении с обеих сторон исполнительного блока 26. Выступающий в тыльном направлении язычок 34 на исполнительном блоке 26 ограничивает расстояние, на которое тыльная часть 35 исполнительного блока 26 может перемещаться относительно тыльной части корпуса 12 при повороте исполнительного блока на оси. Исполнительный блок 26 также имеет передний край 36 и ряд параллельных поперечных выступов,выполняющих функцию подушечки 30 для нажатия пальцем на верхнюю поверхность передней части исполнительного блока 26, как будет описано ниже. Однако следует понимать, что для эффективного применения подушечки 30 можно использовать и другие формы текстуры ее поверхности. Исполнительный блок 26 также содержит вытянутую в продольном направлении полость 62 для втягивания, имеющую открытую переднюю сторону. В оптимальном варианте размеры полости 62 для втягивания по длине и ширине должны быть достаточно большими,чтобы осуществлять втягивание вытянутой вперед иглы 18, как будет описано ниже. Игла 18 проходит через иглодержатель 48 и имеет вытянутый вперед скос 20 и вытянутый назад скос 54. Игла 18 удерживается в фиксированном по оси положении по отношению к иглодержателю 48 посредством любого приемлемого средства,например, клея. Иглодержатель 48 имеет в целом трубчатую форму, но содержит головку 86 большего диаметра,расположенную вблизи тыльного окончания иглодержателя. Пружина 46 в оптимальном варианте упирается в кольцеобразный буртик и находится в сжатом состоянии с передней стороны внутри носовой части 16 корпуса 12. Пружина 46 одета на шток 60 иглодержателя 48, и в оптимальном варианте наружный диаметр тыльной стороны пружины 46 должен быть немного меньше наружного диаметра головки 86 иглодержателя 48,таким образом, тыльный торец пружины 46 будет упираться в головку 86. Гибкий полимерный чехол 50 с направленным вперед фланцем 56 удерживается, благодаря трению, в соединении с направленным назад трубчатым выступом 58, имеющимся на тыльной части иглодержателя 48. Полимерный чехол 50 в оптимальном варианте должен иметь достаточную длину для того, чтобы в нем был небольшой запас пространства за тыльным скосом 54 иглы 18, когда игла 18 зафиксирована внутри иглодержателя 48, но в то же время, должен быть достаточно тонким для того, чтобы скос 54 иглы мог сдвинуть назад закрытый конец 52 чехла 50 и проколоть его,прижав к пробке 68, которой закрыт направленный вперед конец пробирки для сбора крови 66, как будет описано ниже при рассмотрении Фиг.9 и 10. В оптимальном варианте корпус 12, исполнительный блок 26 и иглодержатель 48 изготовлены из прессуемых полимерных смол,желательно,содержащих полипропилен. Полимерный чехол 50 желательно изготовлять из высокоэластичного эластомерного материала. В процессе сборки инструмента 10 чехол 50 в оптимальном варианте крепят к иглодержателю 48, а пружину 46 одевают на шток 60 иглодержателя 48, а затем сжимают, вставляя пружину 46 и иглодержатель 48 в носовую часть 16 корпуса 12. Удерживая пружину 46 в сжатом положении,фиксатор 44, который наиболее отчетливо показан на Фиг.8, вставляют, продвигая в поперечном направлении по гнезду 42 в положение, где он защелкивается на головке 86 иглодержателя 48, и головка 86 иглодержателя 48 оказывается зафиксированной внутри выемки 82, образованной вырезами в противолежащих плечах 80 фиксатора 44. Фиксатор 44 сдерживает усилие,прикладываемое к головке 86 иглодержателя 48 до тех пор, пока положение фиксатора 44 не изменяют таким образом, чтобы начался процесс втягивания,как описано ниже при рассмотрении Фиг.7. Иглу 18 по желанию можно вставить в иглодержатель 48 и зафиксировать в нем прежде, чем вставлять иглодержатель 48 в носовую часть 16 корпуса 12,или же вставить в выдвинутый вперед конец иглодержателя 48 уже после его установки. В любом случае, иглодержатель 48, пружина 46 и фиксатор 44 будут в совокупности именоваться термином механизм втягивания. После установки механизма втягивания внутрь корпуса 12 желательно установить исполнительный блок 26 на корпус 12, как показано на Фигурах 3 и 6,прикрепив тыльный край исполнительного блока 26 на поворотной оси к корпусу 12, чтобы при этом передняя губка 36 исполнительного блока 26 опиралась на выступающий назад язычок 74 фиксатора 44. Следует понимать, хотя это и не показано на чертежах, что игла 18 инструмента 10,показанного на Фиг.3, перед транспортировкой в оптимальном варианте должна быть закрыта чехлом, натягивающимся на носовую часть 16 корпуса 12, упакована и простерилизована. Далее описан вариант оптимального применения инструмента 10 со ссылками на Фиг.7-13. Согласно иллюстрации на Фиг.9 традиционную пробирку для сбора крови 66 с одним закрытым концом и с одним открытым концом, снабженным резиновой пробкой 68, вставляют в отверстие 14 (Фиг.7) с тыльной стороны корпуса 12. Пробирка для сбора крови 66 имеет внутреннюю полость 72, которую желательно откачать до давления ниже атмосферного, что способствует поступлению крови в эту полость. По мере продвижения пробирки для сбора крови 66 вперед по внутреннему пространству 64 корпуса 12,как показано стрелкой 70, верхний край пробирки для сбора крови 66 скользит по нижней поверхности исполнительного блока 26, в результате чего передний край исполнительного блока 26 поднимается в положение, показанное на Фиг. 10. В этом положении нижняя поверхность губки 36 исполнительного блока 26 располагается значительно выше выступающего назад язычка 74 фиксатора 44. Когда край 52 чехла 50 прижимается к пробке 68 пробирки для сбора крови 66, на этот край 52 воздействует усилие, толкающее его назад до тех пор, пока его не проколет скос 54 (Фиг.9) иглы 18,который затем проникает в пробку 68 и проходит внутрь полости 72 пробирки 66. Когда пробка 68 приблизится к стенке переднего торца 29 (Фиг.7) корпуса 12, чехол 50 сплющится в пространстве между стопором 68 и корпусом 12, как показано на Фиг.10, и остается в этом положении в ходе работы инструмента 10. В случае такой конфигурации инструмента, как показано на Фиг.10, передний скос 20 иглы 18 вводят в тело пациента, и кровь или другая биологическая среда из тела пациента проходит через иглу 18 в полость 72 пробирки 66. В некоторых случаях после того, как пробирка 66 заполнится до требуемого уровня, ее вынимают, и в этот же инструмент 10 аналогичным образом вставляют другую пробирку для сбора крови 66. 3 При каждом извлечении пробирки для сбора крови 66 из корпуса 12 передний край 36 исполнительного блока опять опускается в положение покоя, как показано на Фиг.6. После отбора всего требуемого количества биологической среды из тела пациента с помощью инструмента 10 последнюю предназначенную для заполнения пробирку для сбора крови 66 вынимают из корпуса 12, как показано стрелкой 76 на Фиг.11,при этом конец 52 чехла 50 вновь растягивается до тех пор, пока не закроет скос 54 иглы 18. После этого иглу 18 можно втянуть внутрь корпуса из ее рабочего выступающего положения путем включения операции втягивания. Согласно Фиг.713, следует нажать пальцем на подушечку 30 вниз,как показано стрелкой 84. Когда передний край 36 исполнительного блока 26 придавлен, он будет нажимать на вытянутый в тыльном направлении язычок 74 фиксатора 44. Длительное нажатие пальцем на подушечку 30 вынуждает фиксатор двигаться вниз до положения, в котором головка 86 иглодержателя 48 окажется внутри большего отверстия 78, и уже не будет удерживаться внутри выемки 82 между противолежащими плечами 80. Когда это произойдет, то исчезнет фиксирующая сила, противостоящая направленной в тыльную сторону силе действия сжатой пружины 46, и пружина 46 будет толкать чехол 50, иглодержатель 48 и вытянутые в тыльную сторону участки пружины 46 назад в полость 62 для втягивания,имеющуюся внутри исполнительного блока 26, как показано на Фиг.7. Когда механизм втягивания займет положение, показанное на Фиг.7, оба конца иглы 18 окажутся полностью закрытыми либо внутри исполнительного блока 26, либо внутри корпуса 12. Более того, разжатая пружина продолжает воздействовать на иглодержатель 48,удерживая исполнительный блок 26 в этом положении по отношению к корпусу 12, в результате чего инструмент 10 будет готов к утилизации. Рассмотрев данное описание в сочетании с имеющимися в приложении чертежами,специалисты обычного уровня квалификации в данной области смогут увидеть другие варианты изменений и модификаций описанного здесь инструмента, при этом предусматривается, что объем настоящего изобретения ограничивается только самой широкой интерпретацией всех пунктов формулы изобретения, законное право на которые принадлежит авторам настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Медицинский инструмент, предназначенный для применения в качестве держателя пробирки для биологической жидкости, содержащий корпус исполнительный блок, прикрепленный к корпусу с возможностью поворачиваться на оси, в указанном исполнительном блоке имеется полость для втягивания иглу,способную находиться в первом положении, в котором она выдвинута вперед из корпуса за его пределы, и во втором положении, в котором она располагается внутри корпуса и в полости для втягивания, и механизм втягивания,включающий иглодержатель и пружину, для перемещения иглы из первого положения во второе положение,отличающийся тем, что механизм втягивания включает фиксатор, выполненный с возможностью перемещения в результате поворота исполнительного блока на оси по отношению к корпусу, тем самым, обеспечивая освобождение пружины и перемещение иглы из первого положения во второе положение в процессе втягивания. 2. Медицинский инструмент по п.1,отличающийся тем, что корпус содержит внутреннее пространство с пробиркой для сбора крови, для передачи в нее биологической жидкости через иглу.
