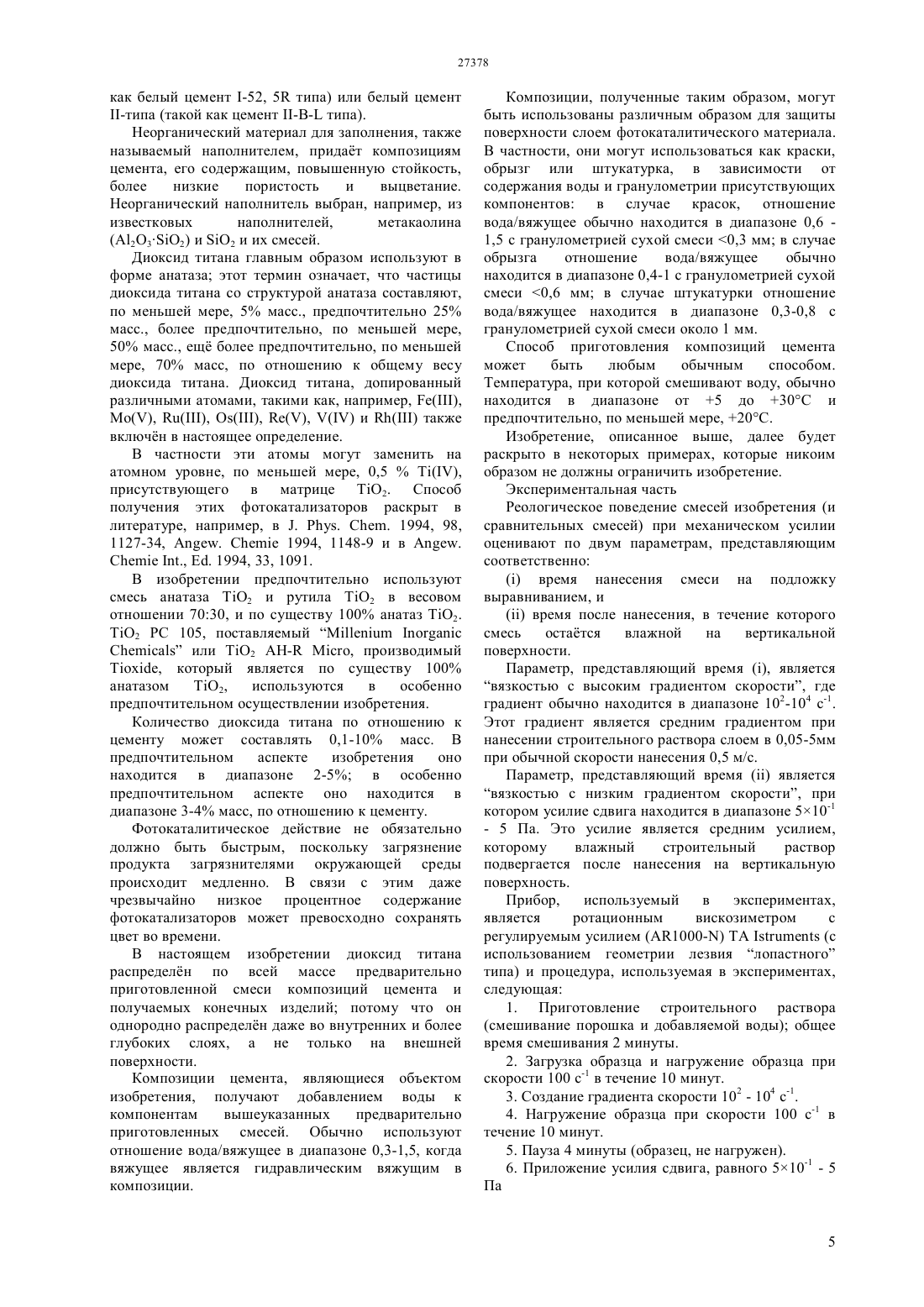

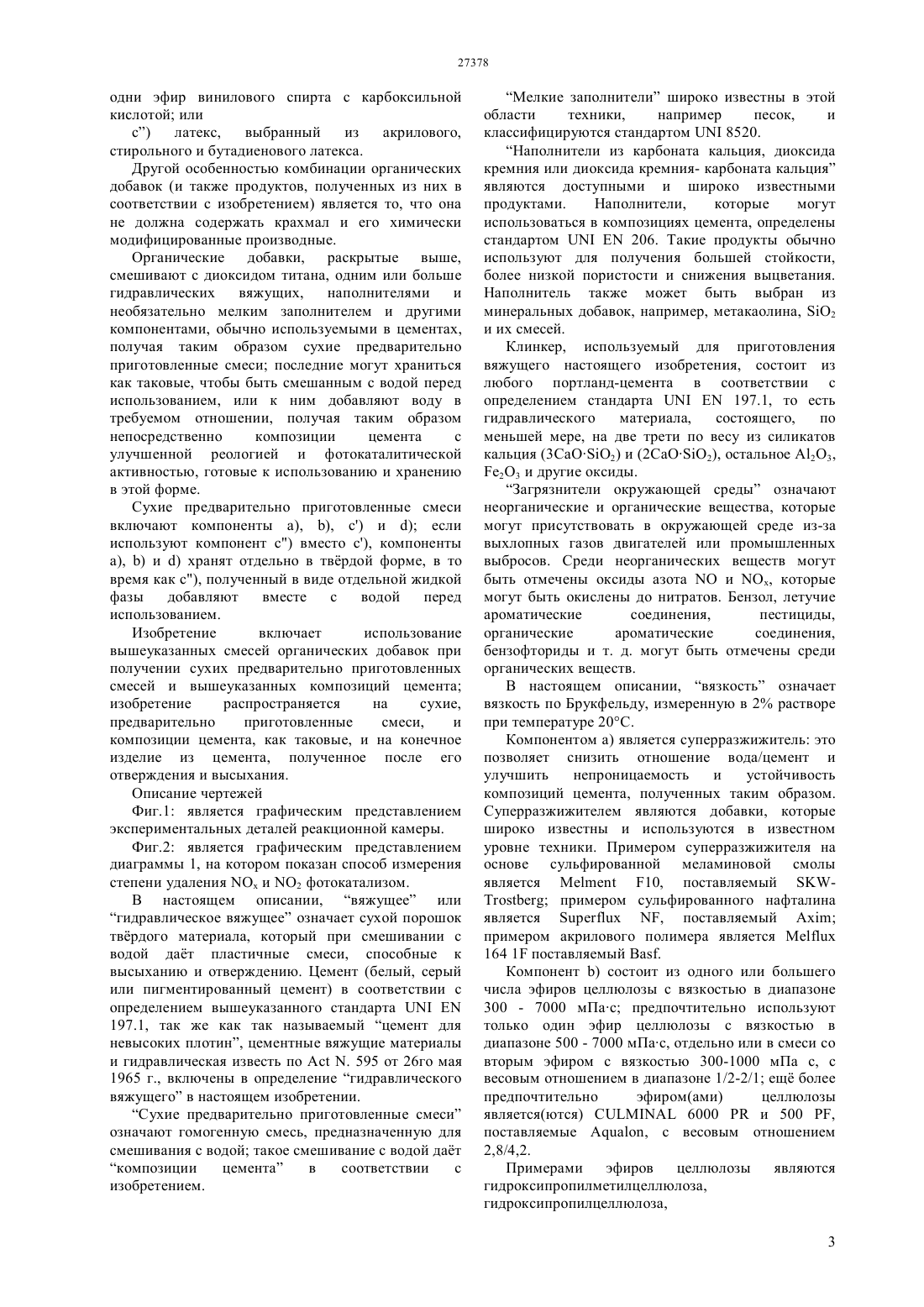

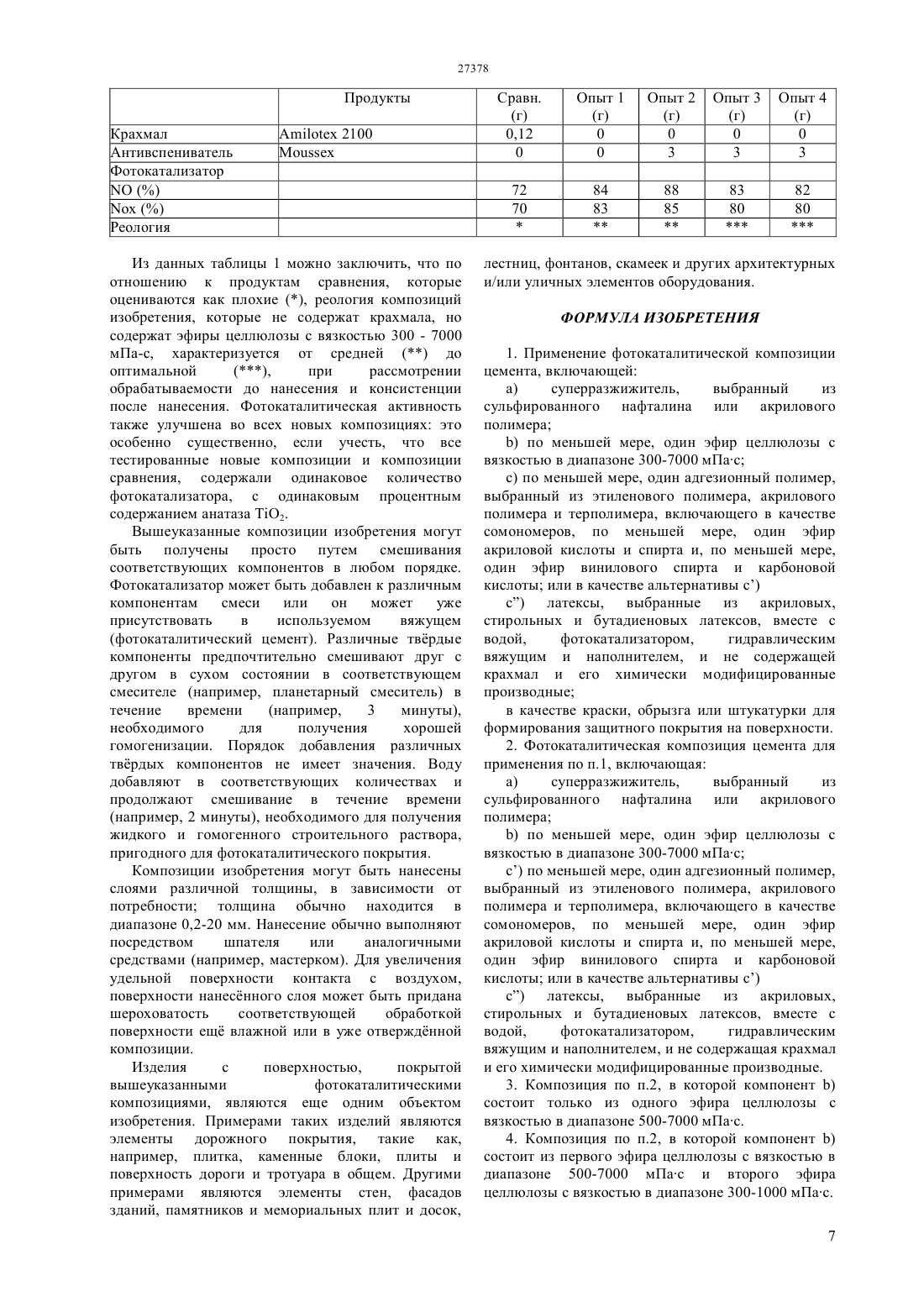

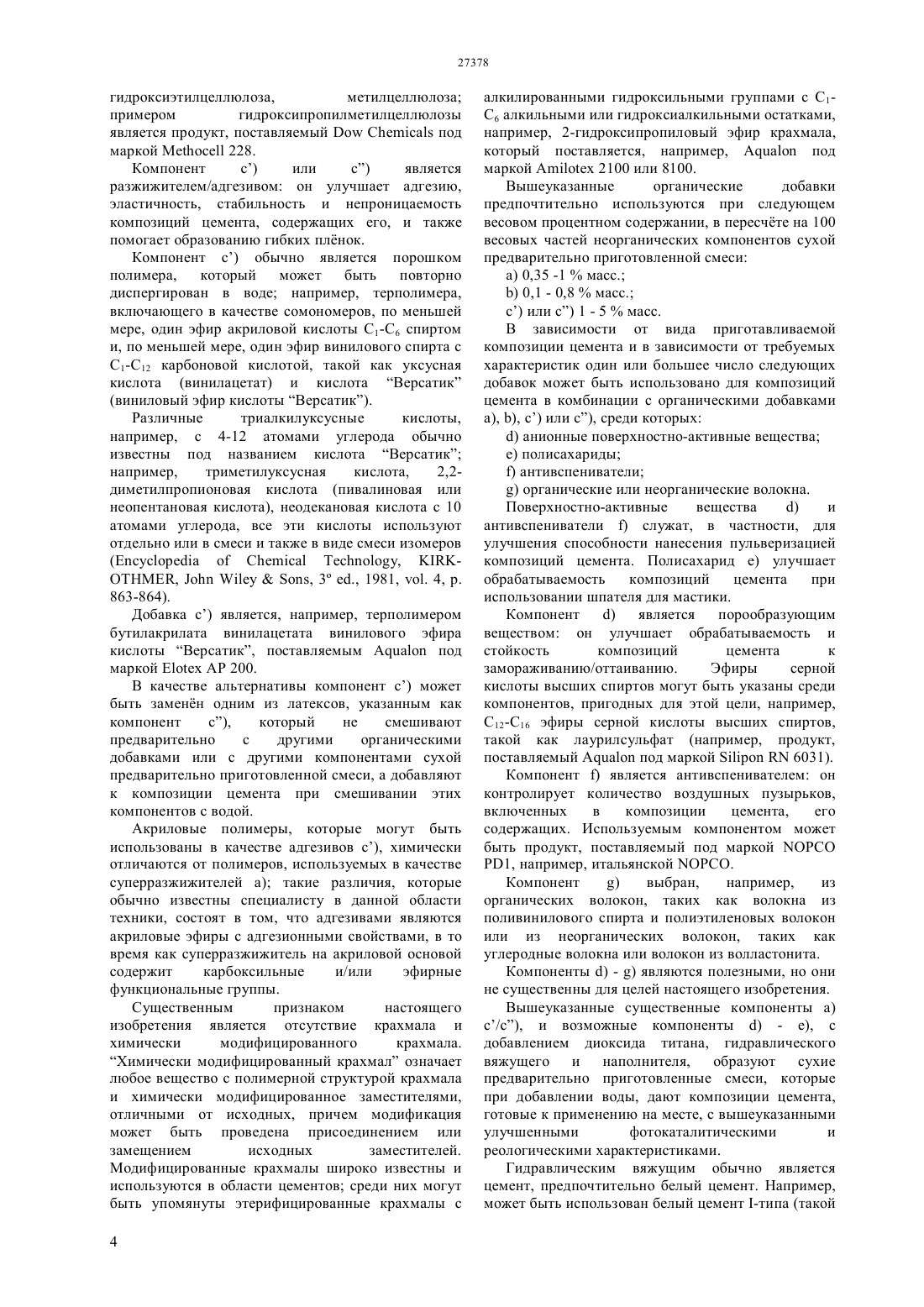

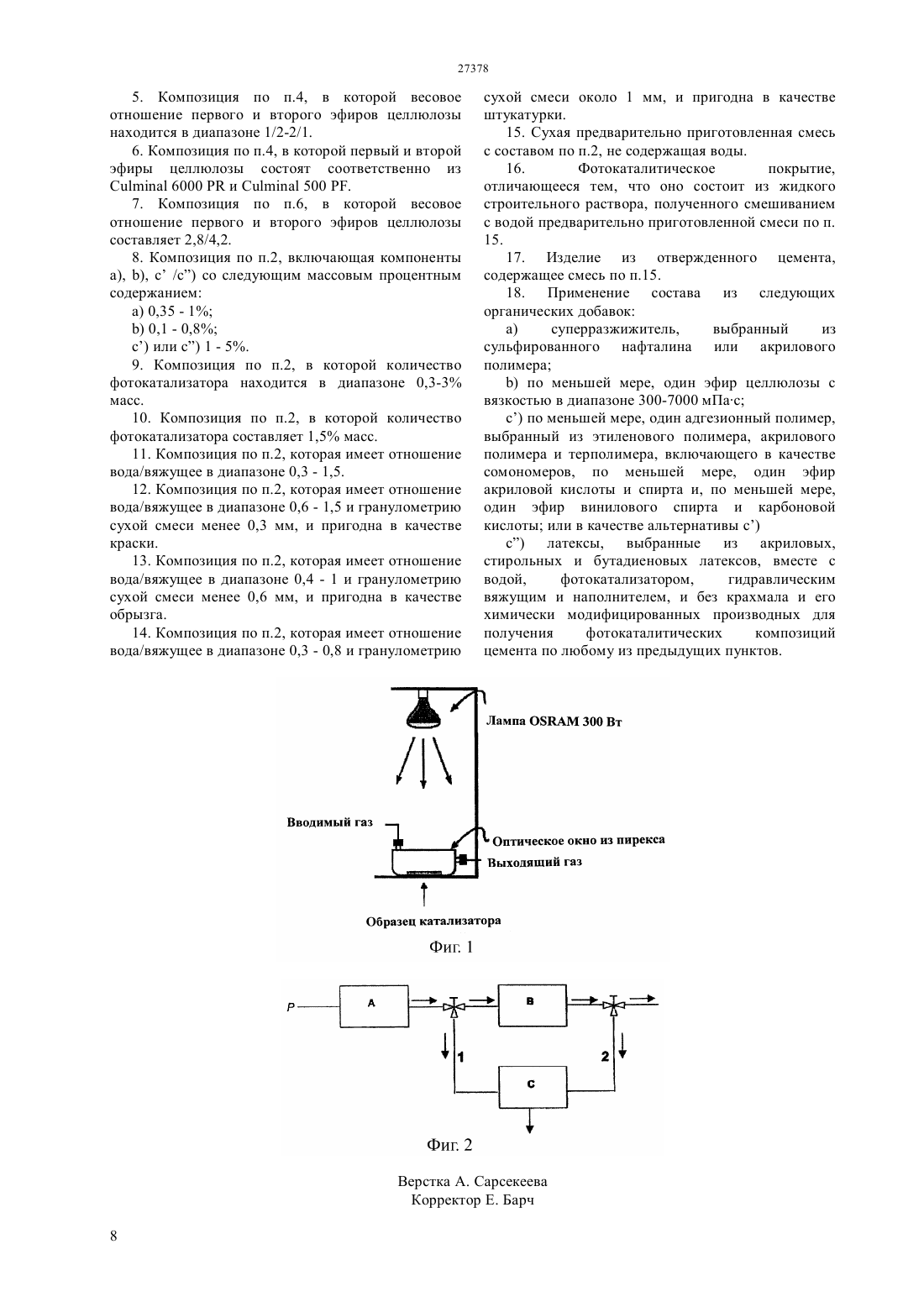

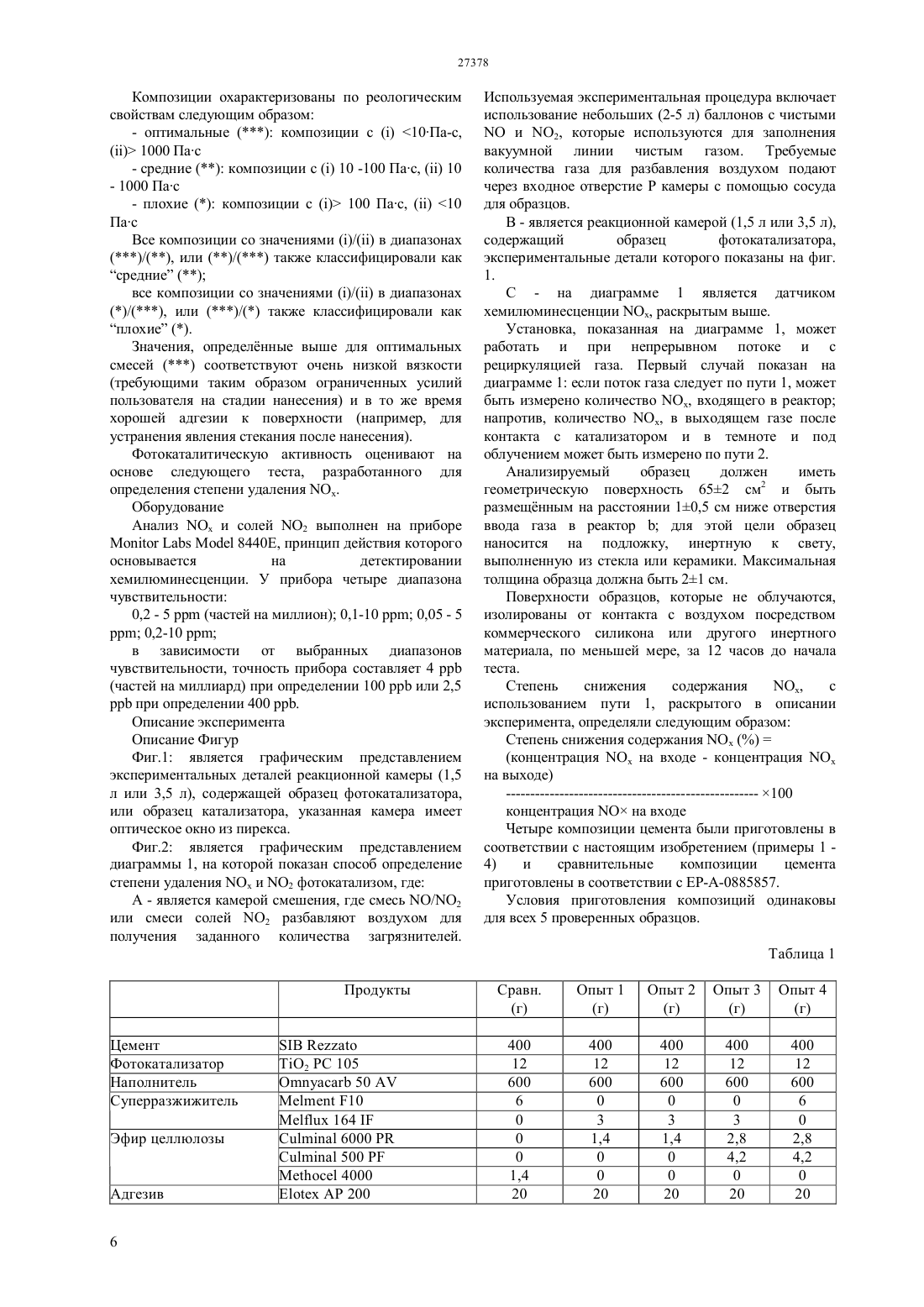

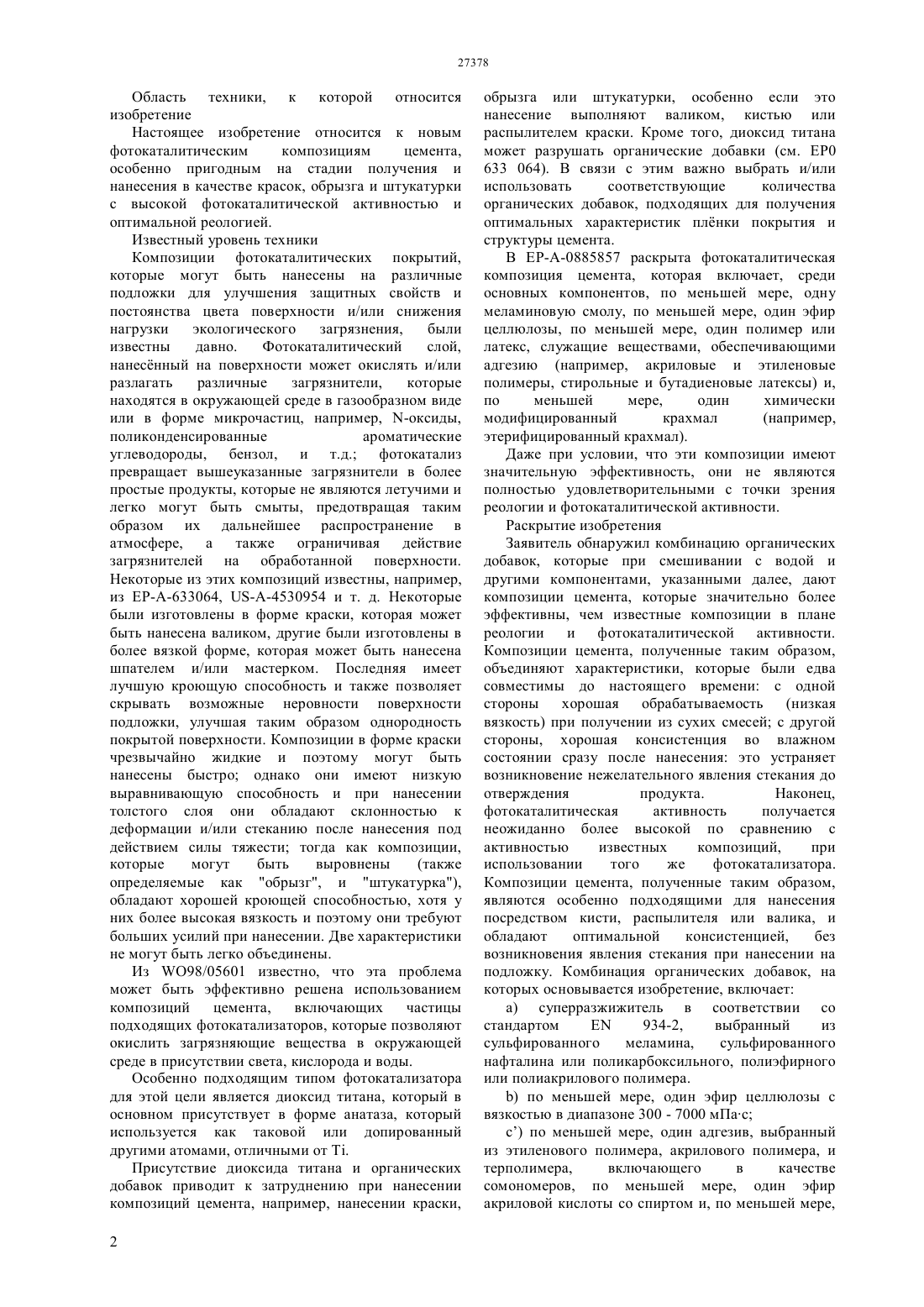

Композиции цемента с высокой фотокаталитической активностью и улучшенной реологией

(51) 04 28/02 (2006.01) 04 40/00 (2006.01) 04 24/38 (2006.01) 04 24/26 (2006.01) 04 24/20 (2006.01) 04 24/30 (2006.01) 04 14/30 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ особенности, пригодным в качестве краски, обрызга и штукатурки, с высокой фотокаталитической активностью и оптимальной реологией,определяемыми на стадии приготовления и на стадии нанесения. Композиции изобретения по существу состоят из комбинаций органических добавок, которые при смешивании с водой и другими компонентами дают композиции цемента значительно более эффективные, чем известные композиции с точки зрения реологии и фотокаталитической активности. Композиции цемента, полученные таким образом, объединяют характеристики, которые были не совместимы до сих пор с одной стороны хорошая обрабатываемость (низкая вязкость) при получении из сухих смесей с другой стороны, хорошая консистенция во влажном состоянии сразу после нанесения. Это устраняет возникновение нежелательного явления стекания до отверждения продукта. Наконец, фотокаталитическая активность обладает более высокой активностью по сравнению с активностью известных композиций, при использовании того же фотокатализатора(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Касабекова Найля Ертисовна(54) КОМПОЗИЦИИ ЦЕМЕНТА С ВЫСОКОЙ ФОТОКАТАЛИТИЧЕСКОЙ АКТИВНОСТЬЮ И УЛУЧШЕННОЙ РЕОЛОГИЕЙ(57) Настоящее изобретение относится к новым фотокаталитическим композициям цемента, в Область техники, к которой относится изобретение Настоящее изобретение относится к новым фотокаталитическим композициям цемента,особенно пригодным на стадии получения и нанесения в качестве красок, обрызга и штукатурки с высокой фотокаталитической активностью и оптимальной реологией. Известный уровень техники Композиции фотокаталитических покрытий,которые могут быть нанесены на различные подложки для улучшения защитных свойств и постоянства цвета поверхности и/или снижения нагрузки экологического загрязнения,были известны давно. Фотокаталитический слой,нанеснный на поверхности может окислять и/или разлагать различные загрязнители,которые находятся в окружающей среде в газообразном виде или в форме микрочастиц, например, -оксиды,поликонденсированные ароматические углеводороды, бензол, и т.д. фотокатализ превращает вышеуказанные загрязнители в более простые продукты, которые не являются летучими и легко могут быть смыты, предотвращая таким образом их дальнейшее распространение в атмосфере, а также ограничивая действие загрязнителей на обработанной поверхности. Некоторые из этих композиций известны, например,из ЕР-А-633064, 4530954 и т. д. Некоторые были изготовлены в форме краски, которая может быть нанесена валиком, другие были изготовлены в более вязкой форме, которая может быть нанесена шпателем и/или мастерком. Последняя имеет лучшую кроющую способность и также позволяет скрывать возможные неровности поверхности подложки, улучшая таким образом однородность покрытой поверхности. Композиции в форме краски чрезвычайно жидкие и поэтому могут быть нанесены быстро однако они имеют низкую выравнивающую способность и при нанесении толстого слоя они обладают склонностью к деформации и/или стеканию после нанесения под действием силы тяжести тогда как композиции,которые могут быть выровнены(также определяемые как обрызг, и штукатурка),обладают хорошей кроющей способностью, хотя у них более высокая вязкость и поэтому они требуют больших усилий при нанесении. Две характеристики не могут быть легко объединены. Из 98/05601 известно, что эта проблема может быть эффективно решена использованием композиций цемента, включающих частицы подходящих фотокатализаторов, которые позволяют окислить загрязняющие вещества в окружающей среде в присутствии света, кислорода и воды. Особенно подходящим типом фотокатализатора для этой цели является диоксид титана, который в основном присутствует в форме анатаза, который используется как таковой или допированный другими атомами, отличными от . Присутствие диоксида титана и органических добавок приводит к затруднению при нанесении композиций цемента, например, нанесении краски,2 обрызга или штукатурки, особенно если это нанесение выполняют валиком, кистью или распылителем краски. Кроме того, диоксид титана может разрушать органические добавки (см. ЕР 0 633 064). В связи с этим важно выбрать и/или использовать соответствующие количества органических добавок, подходящих для получения оптимальных характеристик плнки покрытия и структуры цемента. В ЕР-А-0885857 раскрыта фотокаталитическая композиция цемента, которая включает, среди основных компонентов, по меньшей мере, одну меламиновую смолу, по меньшей мере, один эфир целлюлозы, по меньшей мере, один полимер или латекс, служащие веществами, обеспечивающими адгезию (например, акриловые и этиленовые полимеры, стирольные и бутадиеновые латексы) и,по меньшей мере,один химически модифицированный крахмал(например,этерифицированный крахмал). Даже при условии, что эти композиции имеют значительную эффективность, они не являются полностью удовлетворительными с точки зрения реологии и фотокаталитической активности. Раскрытие изобретения Заявитель обнаружил комбинацию органических добавок, которые при смешивании с водой и другими компонентами, указанными далее, дают композиции цемента, которые значительно более эффективны, чем известные композиции в плане реологии и фотокаталитической активности. Композиции цемента, полученные таким образом,объединяют характеристики, которые были едва совместимы до настоящего времени с одной стороны хорошая обрабатываемость (низкая вязкость) при получении из сухих смесей с другой стороны, хорошая консистенция во влажном состоянии сразу после нанесения это устраняет возникновение нежелательного явления стекания до отверждения продукта. Наконец,фотокаталитическая активность получается неожиданно более высокой по сравнению с активностью известных композиций,при использовании того же фотокатализатора. Композиции цемента, полученные таким образом,являются особенно подходящими для нанесения посредством кисти, распылителя или валика, и обладают оптимальной консистенцией,без возникновения явления стекания при нанесении на подложку. Комбинация органических добавок, на которых основывается изобретение, включает 934-2,выбранный из сульфированного меламина,сульфированного нафталина или поликарбоксильного, полиэфирного или полиакрилового полимера.) по меньшей мере, один эфир целлюлозы с вязкостью в диапазоне 300 - 7000 мПас с) по меньшей мере, один адгезив, выбранный из этиленового полимера, акрилового полимера, и терполимера,включающего в качестве сомономеров, по меньшей мере, один эфир акриловой кислоты со спиртом и, по меньшей мере, 27378 одни эфир винилового спирта с карбоксильной кислотой или с) латекс,выбранный из акрилового,стирольного и бутадиенового латекса. Другой особенностью комбинации органических добавок (и также продуктов, полученных из них в соответствии с изобретением) является то, что она не должна содержать крахмал и его химически модифицированные производные. Органические добавки, раскрытые выше,смешивают с диоксидом титана, одним или больше гидравлических вяжущих,наполнителями и необязательно мелким заполнителем и другими компонентами, обычно используемыми в цементах,получая таким образом сухие предварительно приготовленные смеси последние могут храниться как таковые, чтобы быть смешанным с водой перед использованием, или к ним добавляют воду в требуемом отношении, получая таким образом непосредственно композиции цемента с улучшенной реологией и фотокаталитической активностью, готовые к использованию и хранению в этой форме. Сухие предварительно приготовленные смеси включают компоненты а), ), с) и ) если используют компонент с) вместо с), компоненты а), ) и ) хранят отдельно в тврдой форме, в то время как с), полученный в виде отдельной жидкой фазы добавляют вместе с водой перед использованием. Изобретение включает использование вышеуказанных смесей органических добавок при получении сухих предварительно приготовленных смесей и вышеуказанных композиций цемента изобретение распространяется на сухие,предварительно приготовленные смеси,и композиции цемента, как таковые, и на конечное изделие из цемента, полученное после его отверждения и высыхания. Описание чертежей Фиг.1 является графическим представлением экспериментальных деталей реакционной камеры. Фиг.2 является графическим представлением диаграммы 1, на котором показан способ измерения степени удаленияи 2 фотокатализом. В настоящем описании, вяжущее или гидравлическое вяжущее означает сухой порошок тврдого материала, который при смешивании с водой дат пластичные смеси, способные к высыханию и отверждению. Цемент (белый, серый или пигментированный цемент) в соответствии с определением вышеуказанного стандарта 197.1, так же как так называемый цемент для невысоких плотин, цементные вяжущие материалы и гидравлическая известь по. 595 от 26 го мая 1965 г., включены в определение гидравлического вяжущего в настоящем изобретении. Сухие предварительно приготовленные смеси означают гомогенную смесь, предназначенную для смешивания с водой такое смешивание с водой дат композиции цемента в соответствии с изобретением. Мелкие заполнители широко известны в этой области техники,например песок,и классифицируются стандартом 8520. Наполнители из карбоната кальция, диоксида кремния или диоксида кремния- карбоната кальция являются доступными и широко известными продуктами. Наполнители,которые могут использоваться в композициях цемента, определены стандартом 206. Такие продукты обычно используют для получения большей стойкости,более низкой пористости и снижения выцветания. Наполнитель также может быть выбран из минеральных добавок, например, метакаолина, 2 и их смесей. Клинкер, используемый для приготовления вяжущего настоящего изобретения, состоит из любого портланд-цемента в соответствии с определением стандарта 197.1, то есть гидравлического материала,состоящего,по меньшей мере, на две трети по весу из силикатов кальция (32) и (22), остальное 23,е 23 и другие оксиды. Загрязнители окружающей среды означают неорганические и органические вещества, которые могут присутствовать в окружающей среде из-за выхлопных газов двигателей или промышленных выбросов. Среди неорганических веществ могут быть отмечены оксиды азотаи , которые могут быть окислены до нитратов. Бензол, летучие ароматические соединения,пестициды,органические ароматические соединения,бензофториды и т. д. могут быть отмечены среди органических веществ. В настоящем описании, вязкость означает вязкость по Брукфельду, измеренную в 2 растворе при температуре 20 С. Компонентом а) является суперразжижитель это позволяет снизить отношение вода/цемент и улучшить непроницаемость и устойчивость композиций цемента, полученных таким образом. Суперразжижителем являются добавки, которые широко известны и используются в известном уровне техники. Примером суперразжижителя на основе сульфированной меламиновой смолы является 10, поставляемыйпримером сульфированного нафталина является, поставляемыйпримером акрилового полимера является 164 1 поставляемый . Компонент ) состоит из одного или большего числа эфиров целлюлозы с вязкостью в диапазоне 300 - 7000 мПас предпочтительно используют только один эфир целлюлозы с вязкостью в диапазоне 500 - 7000 мПас, отдельно или в смеси со вторым эфиром с вязкостью 300-1000 мПа с, с весовым отношением в диапазоне 1/2-2/1 ещ более предпочтительно эфиром(ами) целлюлозы является(ются)6000 и 500 ,поставляемые , с весовым отношением 2,8/4,2. Примерами эфиров целлюлозы являются гидроксипропилметилцеллюлоза,гидроксипропилцеллюлоза,3 гидроксиэтилцеллюлоза,метилцеллюлоза примером гидроксипропилметилцеллюлозы является продукт, поставляемыйпод маркой 228. Компонент с) или с) является разжижителем/адгезивом он улучшает адгезию,эластичность, стабильность и непроницаемость композиций цемента, содержащих его, и также помогает образованию гибких плнок. Компонент с) обычно является порошком полимера, который может быть повторно диспергирован в воде например, терполимера,включающего в качестве сомономеров, по меньшей мере, один эфир акриловой кислоты 1-С 6 спиртом и, по меньшей мере, один эфир винилового спирта с С 1-С 12 карбоновой кислотой, такой как уксусная кислота (винилацетат) и кислота Версатик(виниловый эфир кислоты Версатик). Различные триалкилуксусные кислоты,например, с 4-12 атомами углерода обычно известны под названием кислота Версатик например,триметилуксусная кислота,2,2 диметилпропионовая кислота (пивалиновая или неопентановая кислота), неодекановая кислота с 10 атомами углерода, все эти кислоты используют отдельно или в смеси и также в виде смеси изомеров(, ,, 3 ., 1981, . 4, . 863-864). Добавка с) является, например, терполимером бутилакрилата винилацетата винилового эфира кислоты Версатик, поставляемымпод маркойАР 200. В качестве альтернативы компонент с) может быть заменн одним из латексов, указанным как компонент с),который не смешивают предварительно с другими органическими добавками или с другими компонентами сухой предварительно приготовленной смеси, а добавляют к композиции цемента при смешивании этих компонентов с водой. Акриловые полимеры, которые могут быть использованы в качестве адгезивов с), химически отличаются от полимеров, используемых в качестве суперразжижителей а) такие различия, которые обычно известны специалисту в данной области техники, состоят в том, что адгезивами являются акриловые эфиры с адгезионными свойствами, в то время как суперразжижитель на акриловой основой содержит карбоксильные и/или эфирные функциональные группы. Существенным признаком настоящего изобретения является отсутствие крахмала и химически модифицированного крахмала. Химически модифицированный крахмал означает любое вещество с полимерной структурой крахмала и химически модифицированное заместителями,отличными от исходных, причем модификация может быть проведена присоединением или замещением исходных заместителей. Модифицированные крахмалы широко известны и используются в области цементов среди них могут быть упомянуты этерифицированные крахмалы с 4 алкилированными гидроксильными группами с 16 алкильными или гидроксиалкильными остатками,например, 2-гидроксипропиловый эфир крахмала,который поставляется, например,под маркой 2100 или 8100. Вышеуказанные органические добавки предпочтительно используются при следующем весовом процентном содержании, в пересчте на 100 весовых частей неорганических компонентов сухой предварительно приготовленной смеси) 0,1 - 0,8 масс. с) или с) 1 - 5 масс. В зависимости от вида приготавливаемой композиции цемента и в зависимости от требуемых характеристик один или большее число следующих добавок может быть использовано для композиций цемента в комбинации с органическими добавками а), ), с) или с), среди которых) органические или неорганические волокна. Поверхностно-активные вещества) и антивспениватели ) служат, в частности, для улучшения способности нанесения пульверизацией композиций цемента. Полисахарид е) улучшает обрабатываемость композиций цемента при использовании шпателя для мастики. Компонент ) является порообразующим веществом он улучшает обрабатываемость и стойкость композиций цемента к замораживанию/оттаиванию. Эфиры серной кислоты высших спиртов могут быть указаны среди компонентов, пригодных для этой цели, например,С 12-С 16 эфиры серной кислоты высших спиртов,такой как лаурилсульфат (например, продукт,поставляемыйпод маркой 6031). Компонент ) является антивспенивателем он контролирует количество воздушных пузырьков,включенных в композиции цемента,его содержащих. Используемым компонентом может быть продукт, поставляемый под маркой 1, например, итальянской . Компонент) выбран,например,из органических волокон, таких как волокна из поливинилового спирта и полиэтиленовых волокон или из неорганических волокон, таких как углеродные волокна или волокон из волластонита. Компоненты ) - ) являются полезными, но они не существенны для целей настоящего изобретения. Вышеуказанные существенные компоненты а) с/с), и возможные компоненты ) - е), с добавлением диоксида титана, гидравлического вяжущего и наполнителя, образуют сухие предварительно приготовленные смеси, которые при добавлении воды, дают композиции цемента,готовые к применению на месте, с вышеуказанными улучшенными фотокаталитическими и реологическими характеристиками. Гидравлическим вяжущим обычно является цемент, предпочтительно белый цемент. Например,может быть использован белый цемент -типа (такой как белый цемент -52, 5 типа) или белый цемент-типа (такой как цемент типа). Неорганический материал для заполнения, также называемый наполнителем, придат композициям цемента, его содержащим, повышенную стойкость,более низкие пористость и выцветание. Неорганический наполнитель выбран, например, из известковых наполнителей,метакаолина(232) и 2 и их смесей. Диоксид титана главным образом используют в форме анатаза этот термин означает, что частицы диоксида титана со структурой анатаза составляют,по меньшей мере, 5 масс., предпочтительно 25 масс., более предпочтительно, по меньшей мере,50 масс., ещ более предпочтительно, по меньшей мере, 70 масс, по отношению к общему весу диоксида титана. Диоксид титана, допированный различными атомами, такими как, например, , , ,итакже включн в настоящее определение. В частности эти атомы могут заменить на атомном уровне, по меньшей мере, 0,5,присутствующего в матрице Т 2. Способ получения этих фотокатализаторов раскрыт в литературе, например, в . . . 1994, 98,1127-34, .1994, 1148-9 и в .., . 1994, 33, 1091. В изобретении предпочтительно используют смесь анатаза Т 2 и рутила Т 2 в весовом отношении 7030, и по существу 100 анатаз Т 2. Т 2105, поставляемыйили Т 2 - , производимый, который является по существу 100 анатазом Т 2,используются в особенно предпочтительном осуществлении изобретения. Количество диоксида титана по отношению к цементу может составлять 0,1-10 масс. В предпочтительном аспекте изобретения оно находится в диапазоне 2-5 в особенно предпочтительном аспекте оно находится в диапазоне 3-4 масс, по отношению к цементу. Фотокаталитическое действие не обязательно должно быть быстрым, поскольку загрязнение продукта загрязнителями окружающей среды происходит медленно. В связи с этим даже чрезвычайно низкое процентное содержание фотокатализаторов может превосходно сохранять цвет во времени. В настоящем изобретении диоксид титана распределн по всей массе предварительно приготовленной смеси композиций цемента и получаемых конечных изделий потому что он однородно распределн даже во внутренних и более глубоких слоях, а не только на внешней поверхности. Композиции цемента, являющиеся объектом изобретения, получают добавлением воды к компонентам вышеуказанных предварительно приготовленных смесей. Обычно используют отношение вода/вяжущее в диапазоне 0,3-1,5, когда вяжущее является гидравлическим вяжущим в композиции. Композиции, полученные таким образом, могут быть использованы различным образом для защиты поверхности слоем фотокаталитического материала. В частности, они могут использоваться как краски,обрызг или штукатурка, в зависимости от содержания воды и гранулометрии присутствующих компонентов в случае красок, отношение вода/вяжущее обычно находится в диапазоне 0,6 1,5 с гранулометрией сухой смеси 0,3 мм в случае обрызга отношение вода/вяжущее обычно находится в диапазоне 0,4-1 с гранулометрией сухой смеси 0,6 мм в случае штукатурки отношение вода/вяжущее находится в диапазоне 0,3-0,8 с гранулометрией сухой смеси около 1 мм. Способ приготовления композиций цемента может быть любым обычным способом. Температура, при которой смешивают воду, обычно находится в диапазоне от 5 до 30 С и предпочтительно, по меньшей мере, 20 С. Изобретение, описанное выше, далее будет раскрыто в некоторых примерах, которые никоим образом не должны ограничить изобретение. Экспериментальная часть Реологическое поведение смесей изобретения (и сравнительных смесей) при механическом усилии оценивают по двум параметрам, представляющим соответственно время нанесения смеси на подложку выравниванием, и время после нанесения, в течение которого смесь остатся влажной на вертикальной поверхности. Параметр, представляющий время , является вязкостью с высоким градиентом скорости, где градиент обычно находится в диапазоне 102-104 с-1. Этот градиент является средним градиентом при нанесении строительного раствора слоем в 0,05-5 мм при обычной скорости нанесения 0,5 м/с. Параметр, представляющий времяявляется вязкостью с низким градиентом скорости, при котором усилие сдвига находится в диапазоне 510-1- 5 Па. Это усилие является средним усилием,которому влажный строительный раствор подвергается после нанесения на вертикальную поверхность. Прибор,используемый в экспериментах,является ротационным вискозиметром с регулируемым усилием (1000-) ТА(с использованием геометрии лезвия лопастного типа) и процедура, используемая в экспериментах,следующая 1. Приготовление строительного раствора(смешивание порошка и добавляемой воды) общее время смешивания 2 минуты. 2. Загрузка образца и нагружение образца при скорости 100 с-1 в течение 10 минут. 3. Создание градиента скорости 102 - 104 с-1. 4. Нагружение образца при скорости 100 с-1 в течение 10 минут. 5. Пауза 4 минуты (образец, не нагружен). 6. Приложение усилия сдвига, равного 510-1 - 5 Па Композиции охарактеризованы по реологическим свойствам следующим образом- плохиекомпозиции с 100 Пас,10 Пас Все композиции со значениями / в диапазонах/, или / также классифицировали как средниевсе композиции со значениями / в диапазонах/, или / также классифицировали как плохие . Значения, определнные выше для оптимальных смесейсоответствуют очень низкой вязкости(требующими таким образом ограниченных усилий пользователя на стадии нанесения) и в то же время хорошей адгезии к поверхности (например, для устранения явления стекания после нанесения). Фотокаталитическую активность оценивают на основе следующего теста, разработанного для определения степени удаления . Оборудование Анализи солей 2 выполнен на приборе 8440 Е, принцип действия которого основывается на детектировании хемилюминесценции. У прибора четыре диапазона чувствительности 0,2 - 5(частей на миллион) 0,1-10 рр 0,05 - 50,2-10 в зависимости от выбранных диапазонов чувствительности, точность прибора составляет 4(частей на миллиард) при определении 100 или 2,5 при определении 400 . Описание эксперимента Описание Фигур Фиг.1 является графическим представлением экспериментальных деталей реакционной камеры (1,5 л или 3,5 л), содержащей образец фотокатализатора,или образец катализатора, указанная камера имеет оптическое окно из пирекса. Фиг.2 является графическим представлением диаграммы 1, на которой показан способ определение степени удаленияи 2 фотокатализом, где А - является камерой смешения, где смесь /2 или смеси солей 2 разбавляют воздухом для получения заданного количества загрязнителей. Используемая экспериментальная процедура включает использование небольших (2-5 л) баллонов с чистымии 2, которые используются для заполнения вакуумной линии чистым газом. Требуемые количества газа для разбавления воздухом подают через входное отверстие Р камеры с помощью сосуда для образцов. В - является реакционной камерой (1,5 л или 3,5 л),содержащий образец фотокатализатора,экспериментальные детали которого показаны на фиг. 1. С - на диаграмме 1 является датчиком хемилюминесценции , раскрытым выше. Установка, показанная на диаграмме 1, может работать и при непрерывном потоке и с рециркуляцией газа. Первый случай показан на диаграмме 1 если поток газа следует по пути 1, может быть измерено количество , входящего в реактор напротив, количество , в выходящем газе после контакта с катализатором и в темноте и под облучением может быть измерено по пути 2. Анализируемый образец должен иметь геометрическую поверхность 652 см 2 и быть размещнным на расстоянии 10,5 см ниже отверстия ввода газа в реактордля этой цели образец наносится на подложку, инертную к свету,выполненную из стекла или керамики. Максимальная толщина образца должна быть 21 см. Поверхности образцов, которые не облучаются,изолированы от контакта с воздухом посредством коммерческого силикона или другого инертного материала, по меньшей мере, за 12 часов до начала теста. Степень снижения содержания,с использованием пути 1, раскрытого в описании эксперимента, определяли следующим образом Степень снижения содержания(концентрацияна входе - концентрацияна выходе)100 концентрациян входе Четыре композиции цемента были приготовлены в соответствии с настоящим изобретением (примеры 1 4) и сравнительные композиции цемента приготовлены в соответствии с ЕР-А-0885857. Условия приготовления композиций одинаковы для всех 5 проверенных образцов. Таблица 1 Цемент Фотокатализатор Наполнитель Суперразжижитель Эфир целлюлозы Продукты Крахмал Антивспениватель ФотокатализаторРеология Из данных таблицы 1 можно заключить, что по отношению к продуктам сравнения, которые оцениваются как плохие , реология композиций изобретения, которые не содержат крахмала, но содержат эфиры целлюлозы с вязкостью 300 - 7000 мПа-с, характеризуется от среднейдо оптимальной,при рассмотрении обрабатываемости до нанесения и консистенции после нанесения. Фотокаталитическая активность также улучшена во всех новых композициях это особенно существенно, если учесть, что все тестированные новые композиции и композиции сравнения, содержали одинаковое количество фотокатализатора, с одинаковым процентным содержанием анатаза Т 2. Вышеуказанные композиции изобретения могут быть получены просто путем смешивания соответствующих компонентов в любом порядке. Фотокатализатор может быть добавлен к различным компонентам смеси или он может уже присутствовать в используемом вяжущем(фотокаталитический цемент). Различные тврдые компоненты предпочтительно смешивают друг с другом в сухом состоянии в соответствующем смесителе (например, планетарный смеситель) в течение времени(например,3 минуты),необходимого для получения хорошей гомогенизации. Порядок добавления различных тврдых компонентов не имеет значения. Воду добавляют в соответствующих количествах и продолжают смешивание в течение времени(например, 2 минуты), необходимого для получения жидкого и гомогенного строительного раствора,пригодного для фотокаталитического покрытия. Композиции изобретения могут быть нанесены слоями различной толщины, в зависимости от потребности толщина обычно находится в диапазоне 0,2-20 мм. Нанесение обычно выполняют посредством шпателя или аналогичными средствами (например, мастерком). Для увеличения удельной поверхности контакта с воздухом,поверхности нанеснного слоя может быть придана шероховатость соответствующей обработкой поверхности ещ влажной или в уже отвержднной композиции. Изделия с поверхностью,покрытой вышеуказанными фотокаталитическими композициями, являются еще одним объектом изобретения. Примерами таких изделий являются элементы дорожного покрытия, такие как,например, плитка, каменные блоки, плиты и поверхность дороги и тротуара в общем. Другими примерами являются элементы стен, фасадов зданий, памятников и мемориальных плит и досок, Сравн. лестниц, фонтанов, скамеек и других архитектурных и/или уличных элементов оборудования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Применение фотокаталитической композиции цемента, включающей) суперразжижитель,выбранный из сульфированного нафталина или акрилового полимера) по меньшей мере, один эфир целлюлозы с вязкостью в диапазоне 300-7000 мПас с) по меньшей мере, один адгезионный полимер,выбранный из этиленового полимера, акрилового полимера и терполимера, включающего в качестве сомономеров, по меньшей мере, один эфир акриловой кислоты и спирта и, по меньшей мере,один эфир винилового спирта и карбоновой кислоты или в качестве альтернативы с) с) латексы, выбранные из акриловых,стирольных и бутадиеновых латексов, вместе с водой,фотокатализатором,гидравлическим вяжущим и наполнителем, и не содержащей крахмал и его химически модифицированные производные в качестве краски, обрызга или штукатурки для формирования защитного покрытия на поверхности. 2. Фотокаталитическая композиция цемента для применения по п.1, включающая) суперразжижитель,выбранный из сульфированного нафталина или акрилового полимера) по меньшей мере, один эфир целлюлозы с вязкостью в диапазоне 300-7000 мПас с) по меньшей мере, один адгезионный полимер,выбранный из этиленового полимера, акрилового полимера и терполимера, включающего в качестве сомономеров, по меньшей мере, один эфир акриловой кислоты и спирта и, по меньшей мере,один эфир винилового спирта и карбоновой кислоты или в качестве альтернативы с) с) латексы, выбранные из акриловых,стирольных и бутадиеновых латексов, вместе с водой,фотокатализатором,гидравлическим вяжущим и наполнителем, и не содержащая крахмал и его химически модифицированные производные. 3. Композиция по п.2, в которой компонент ) состоит только из одного эфира целлюлозы с вязкостью в диапазоне 500-7000 мПас. 4. Композиция по п.2, в которой компонент ) состоит из первого эфира целлюлозы с вязкостью в диапазоне 500-7000 мПас и второго эфира целлюлозы с вязкостью в диапазоне 300-1000 мПас. 7 5. Композиция по п.4, в которой весовое отношение первого и второго эфиров целлюлозы находится в диапазоне 1/2-2/1. 6. Композиция по п.4, в которой первый и второй эфиры целлюлозы состоят соответственно из 6000 и 500 . 7. Композиция по п.6, в которой весовое отношение первого и второго эфиров целлюлозы составляет 2,8/4,2. 8. Композиция по п.2, включающая компоненты а), ), с /с) со следующим массовым процентным содержанием) 0,1 - 0,8 с) или с) 1 - 5. 9. Композиция по п.2, в которой количество фотокатализатора находится в диапазоне 0,3-3 масс. 10. Композиция по п.2, в которой количество фотокатализатора составляет 1,5 масс. 11. Композиция по п.2, которая имеет отношение вода/вяжущее в диапазоне 0,3 - 1,5. 12. Композиция по п.2, которая имеет отношение вода/вяжущее в диапазоне 0,6 - 1,5 и гранулометрию сухой смеси менее 0,3 мм, и пригодна в качестве краски. 13. Композиция по п.2, которая имеет отношение вода/вяжущее в диапазоне 0,4 - 1 и гранулометрию сухой смеси менее 0,6 мм, и пригодна в качестве обрызга. 14. Композиция по п.2, которая имеет отношение вода/вяжущее в диапазоне 0,3 - 0,8 и гранулометрию сухой смеси около 1 мм, и пригодна в качестве штукатурки. 15. Сухая предварительно приготовленная смесь с составом по п.2, не содержащая воды. 16. Фотокаталитическое покрытие,отличающееся тем, что оно состоит из жидкого строительного раствора, полученного смешиванием с водой предварительно приготовленной смеси по п. 15. 17. Изделие из отвержденного цемента,содержащее смесь по п.15. 18. Применение состава из следующих органических добавок) суперразжижитель,выбранный из сульфированного нафталина или акрилового полимера) по меньшей мере, один эфир целлюлозы с вязкостью в диапазоне 300-7000 мПас с) по меньшей мере, один адгезионный полимер,выбранный из этиленового полимера, акрилового полимера и терполимера, включающего в качестве сомономеров, по меньшей мере, один эфир акриловой кислоты и спирта и, по меньшей мере,один эфир винилового спирта и карбоновой кислоты или в качестве альтернативы с) с) латексы, выбранные из акриловых,стирольных и бутадиеновых латексов, вместе с водой,фотокатализатором,гидравлическим вяжущим и наполнителем, и без крахмала и его химически модифицированных производных для получения фотокаталитических композиций цемента по любому из предыдущих пунктов.
