Антипирены для применения в вязкоупругих полиуретановых пенах

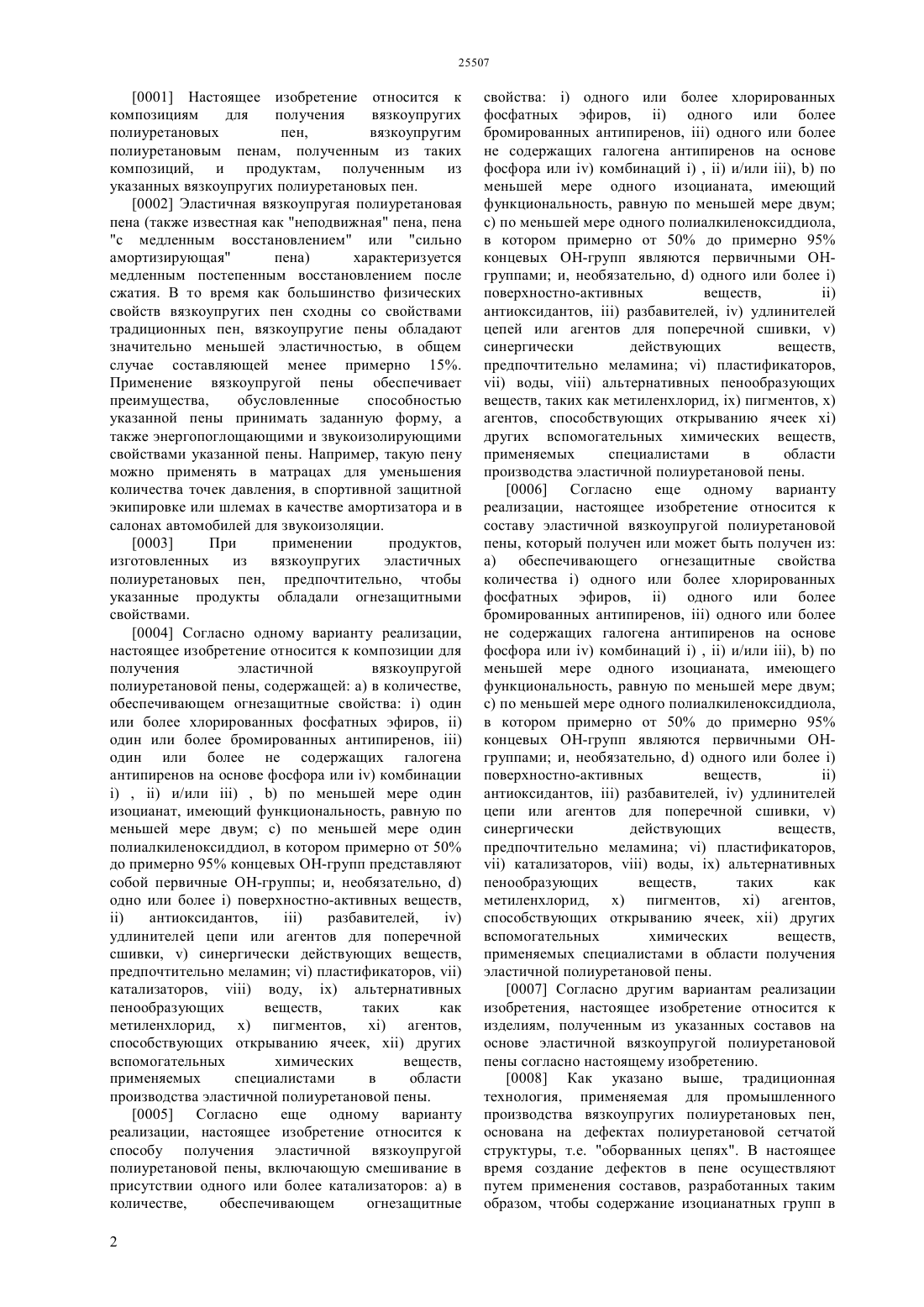

(51) 08 18/48 (2011.01) 08 101/00 (2011.01) 08 9/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) АНТИПИРЕНЫ ДЛЯ ПРИМЕНЕНИЯ В ВЯЗКОУПРУГИХ ПОЛИУРЕТАНОВЫХ ПЕНАХ(57) Настоящее изобретение относится к композициям для получения вязкоупругих полиуретановых пен,вязкоупругим полиуретановым пенам, полученным из таких композиций,и изделиям,полученным из вязкоупругих полиуретановых пен.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич 0001 Настоящее изобретение относится к композициям для получения вязкоупругих полиуретановых пен,вязкоупругим полиуретановым пенам, полученным из таких композиций, и продуктам, полученным из указанных вязкоупругих полиуретановых пен. 0002 Эластичная вязкоупругая полиуретановая пена (также известная как неподвижная пена, пена с медленным восстановлением или сильно амортизирующая пена) характеризуется медленным постепенным восстановлением после сжатия. В то время как большинство физических свойств вязкоупругих пен сходны со свойствами традиционных пен, вязкоупругие пены обладают значительно меньшей эластичностью, в общем случае составляющей менее примерно 15. Применение вязкоупругой пены обеспечивает преимущества,обусловленные способностью указанной пены принимать заданную форму, а также энергопоглощающими и звукоизолирующими свойствами указанной пены. Например, такую пену можно применять в матрацах для уменьшения количества точек давления, в спортивной защитной экипировке или шлемах в качестве амортизатора и в салонах автомобилей для звукоизоляции. 0003 При применении продуктов,изготовленных из вязкоупругих эластичных полиуретановых пен, предпочтительно, чтобы указанные продукты обладали огнезащитными свойствами. 0004 Согласно одному варианту реализации,настоящее изобретение относится к композиции для получения эластичной вязкоупругой полиуретановой пены, содержащей а) в количестве,обеспечивающем огнезащитные свойства ) один или более хлорированных фосфатных эфиров, ) один или более бромированных антипиренов, ) один или более не содержащих галогена антипиренов на основе фосфора или ) комбинации) , ) и/или ) , ) по меньшей мере один изоцианат, имеющий функциональность, равную по меньшей мере двум с) по меньшей мере один полиалкиленоксиддиол, в котором примерно от 50 до примерно 95 концевых ОН-групп представляют собой первичные Н-группы и, необязательно, ) одно или более ) поверхностно-активных веществ,) антиоксидантов,) разбавителей,) удлинителей цепи или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно меламин ) пластификаторов, ) катализаторов, ) воду, ) альтернативных пенообразующих веществ,таких как метиленхлорид, х) пигментов, ) агентов,способствующих открыванию ячеек, ) других вспомогательных химических веществ,применяемых специалистами в области производства эластичной полиуретановой пены. 0005 Согласно еще одному варианту реализации, настоящее изобретение относится к способу получения эластичной вязкоупругой полиуретановой пены, включающую смешивание в присутствии одного или более катализаторов а) в количестве,обеспечивающем огнезащитные 2 свойства ) одного или более хлорированных фосфатных эфиров, ) одного или более бромированных антипиренов, ) одного или более не содержащих галогена антипиренов на основе фосфора или ) комбинаций ) , ) и/или ), ) по меньшей мере одного изоцианата, имеющий функциональность, равную по меньшей мере двум с) по меньшей мере одного полиалкиленоксиддиола,в котором примерно от 50 до примерно 95 концевых ОН-групп являются первичными ОНгруппами и, необязательно, ) одного или более ) поверхностно-активных веществ,) антиоксидантов, ) разбавителей, ) удлинителей цепей или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно меламина ) пластификаторов,) воды, ) альтернативных пенообразующих веществ, таких как метиленхлорид, ) пигментов, х) агентов, способствующих открыванию ячеек ) других вспомогательных химических веществ,применяемых специалистами в области производства эластичной полиуретановой пены. 0006 Согласно еще одному варианту реализации, настоящее изобретение относится к составу эластичной вязкоупругой полиуретановой пены, который получен или может быть получен из а) обеспечивающего огнезащитные свойства количества ) одного или более хлорированных фосфатных эфиров, ) одного или более бромированных антипиренов, ) одного или более не содержащих галогена антипиренов на основе фосфора или ) комбинаций ) , ) и/или ), ) по меньшей мере одного изоцианата, имеющего функциональность, равную по меньшей мере двум с) по меньшей мере одного полиалкиленоксиддиола,в котором примерно от 50 до примерно 95 концевых ОН-групп являются первичными ОНгруппами и, необязательно, ) одного или более ) поверхностно-активных веществ,) антиоксидантов, ) разбавителей, ) удлинителей цепи или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно меламина ) пластификаторов,) катализаторов, ) воды, ) альтернативных пенообразующих веществ,таких как метиленхлорид, х) пигментов, ) агентов,способствующих открыванию ячеек, ) других вспомогательных химических веществ,применяемых специалистами в области получения эластичной полиуретановой пены. 0007 Согласно другим вариантам реализации изобретения, настоящее изобретение относится к изделиям, полученным из указанных составов на основе эластичной вязкоупругой полиуретановой пены согласно настоящему изобретению. 0008 Как указано выше, традиционная технология, применяемая для промышленного производства вязкоупругих полиуретановых пен,основана на дефектах полиуретановой сетчатой структуры, т.е. оборванных цепях. В настоящее время создание дефектов в пене осуществляют путем применения составов, разработанных таким образом, чтобы содержание изоцианатных групп в указанных составах было недостаточным. Указанный способ получения пены позволяет гарантировать,что после реакции между изоцинатом и полиолом в полученной пене содержится некоторое количество непрореагировавших гидрокси-групп, внесенных молекулами полиола. Указанные непрореагировавшие гидрокси-группы представляют собой оборванные цепи,обеспечивающие требуемые свойства медленного восстановления вязкоупругих полиуретановых пен. Были разработаны более современные технологии получения вязкоупругих пен, основанные на применении смесей полиолов,содержащих большую долю монофункциональных спиртов (т.е. моноолов). После завершения реакции эти моноолы выступают в качестве оборванных цепей, придавая пене требуемые вязкоупругие свойства. Указанные смеси полиолов,содержащие моноолы,действительно обеспечивают возможность применения более высоких концентраций изоцианата,иногда достигая значения изоцианатного индекса, равного 100. Однако авторами настоящего изобретения было обнаружено, что при применении конкретных диолов, таких как диолы, описанные в настоящем изобретении, и антипиренов, описанных в настоящем изобретении,можно получить эластичную вязкоупругую полиуретановую пену или композицию для получения пены, без необходимости получения оборванных цепей, т.е. без применения состава, разработанного таким образом,чтобы обеспечивать нехватку изоцианатных групп,иногда называемую изоцианатным индексом 100. Отсутствие оборванных цепей является особенно предпочтительным свойством пен, предложенных в настоящем изобретении, поскольку при горении указанные оборванные цепи приводят к интенсивному стеканию пены в виде капель, что делает чрезвычайно трудным, а в некоторых случаях почти невозможным,даже при больших концентрациях антипиренов и синергически действующих веществ, обеспечение соответствия пожарным стандартам, таким как 58525,согласно которым потеря массы при горении является одним из критериев испытания. Кроме того, добавление больших количеств твердого синергически действующего антипирена,такого как меламин, приводит к ухудшению требуемой характеристики медленного восстановления пены, не обеспечивая при этом ни значительного улучшения огнезащитных свойств,ни удовлетворительных результатов в ходе типовых испытаний на огнестойкость, таких как 58525. 0009 Изоцианаты, подходящие для применения согласно настоящему изобретению, включают любой изоцианат, подходящий для получения эластичных полиуретановых пен. Такие изоцианаты,наиболее предпочтительно диизоцианаты, являются хорошо известными компонентами полиуретановых пен и составов на основе полиуретановых пен и 3 включают любые соединения, содержащие по меньшей мере одну свободную реакционноспособную цианатную группу,а наиболее предпочтительно две такие группы, хотя можно применять и соединения, содержащие большее количество указанных групп. Указанные соединения также могут быть алифатическими или ароматическими по своей природе. Неограничивающие примеры изоцианатов,подходящих для применения согласно настоящему изобретению,включают ароматические,алифатические и циклоалифатические полиизоцианаты и комбинации указанных изоцианатов, такие как м-фенилендиизоцианат, 2,4 толуолдиизоцианат, 2,6-толуолдиизоцианат, смеси 2,4 и 2,6 толуолдиизоцианата,гексаметилендиизоцианат,тетраметилендиизоцианат,циклогексан-1,4 диизоцианат,гексагидротолуолдиизоцианат(и изомеры),нафталин-1,5-диизоцианат,1 метоксифенил-2,4-диизоцианат,4,4 дифенилметандиизоцианат,4,4 бифенилендиизоцианат,3,3-диметокси-4,4 бифенилдиизоцианат,3,3-диметил-4,4 бифенилдиизоцианат и 3,3-диметилдифенилметан 4,4-диизоцианат триизоцианаты, такие как 4,4,4 трифенилметантриизоцианат и толуол-2,4,6 триизоцианат и тетраизоцианаты, такие как 4,4 диметилдифенилметан-2,2,5,5-тетраизоцианат,и полимерные полиизоцианаты,такие как полиметиленполифениленполиизоцианат. В композициях согласно настоящему изобретению можно также применять неочищенные полиизоцианаты,такие как неочищенный толуолдиизоцианат,полученный путем фосгенирования смеси толуолдиаминов, или неочищенный дифенилметанизоцианат, полученный путем фосгенирования неочищенного дифенилметандиамина. Указанные неочищенные изоцианаты описаны в патенте США 3215652. 0010 Наиболее широко применяемыми изоцианатами,а,следовательно,наиболее предпочтительными соединениями для целей настоящего изобретения (хотя и не обязательными),являются толуолдиизоцианат или метилендиизоцианат (можно применять и другие изоцианаты, например, алифатические изоцианаты,а также другие ароматические изоцианаты). Как правило, полиол подвергают взаимодействию с небольшим избытком изоцианата (соотношение гидроксильных Н-групп к изоцианатнымгруппам составляет от 10,85 до 11,40) с получением продукта в виде мягкой эластичной пены, при этом чем больше указанное соотношение,тем тверже полученная пена. 0011 Диолы, подходящие для применения согласно настоящему изобретению,могут представлять собой диолы простых или сложных полиэфиров. Диолы,применяемые при практической реализации настоящего изобретения,представляют собой соединения, в которых примерно от 50 до примерно 95 ОН-групп являются первичными ОН-группами. Согласно предпочтительным вариантам реализации изобретения, указанные диолы представляют собой соединения, в которых примерно от 65 до примерно 90, более предпочтительно, примерно от 70 до примерно 85, ОН-групп являются первичными ОН-группами. 0012 Диолы, подходящие для применения согласно настоящему изобретению, можно также охарактеризовать как соединения со средней молекулярной массой более чем 1000 г/моль,предпочтительно, примерно от 1000 г/моль до примерно 4000 г/моль, более предпочтительно,примерно от 1500 г/моль до примерно 3000 г/моль. 0013 Предпочтительными диолами являются полиоксиалкиленовые диолы. Согласно некоторым вариантам реализации изобретения,полиоксиалкиленовые диолы могут обладать любым требуемым расположением полиоксиалкиленовых звеньев. Например, полиоксиалкиленовые диолы могут представлять собой гомополимеры на основе пропиленоксида(РО),блок-сополимеры этиленоксида (ЕО) и РО, статистические сополимеры ЕО/РО, полиолы на основе РО, в которые в качестве добавки или примеси введена смесь ЕО и РО для достижения требуемого содержания первичных гидроксильных групп, или иметь любую другую требуемую конфигурацию. Согласно особенно предпочтительному варианту реализации изобретения, полиалкиленовый диол,применяемый при практической реализации настоящего изобретения, представляет собой полиол на основе РО, с примесью ЕО для достижения требуемого содержания первичных гидроксильных групп. Согласно некоторым вариантам реализации изобретения,полиалкиленовые диолы,применяемые при практической реализации настоящего изобретения, представляют собой соединения с процентным содержанием ЕО,введенного в качестве добавки к суммарному количеству РОЕО, введенному в процессе получения, примерно от 1 до примерно 20,предпочтительно от примерно 5 до примерно 15,более предпочтительно от примерно 9 до 13. 0014 Вязкоупругие составы согласно настоящему изобретению также содержат антипирен. Согласно некоторым вариантам реализации изобретения, антипирен в количестве,обеспечивающем придание огнезащитных свойств,выбирают из ) одного или более хлорированных фосфатных эфиров, ) одного или более бромированных антипиренов, ) одного или более не содержащих галогена огнезащитных агентов на основе фосфора или ) комбинаций ) , ) и/или ). Под количеством, обеспечивающим придание огнезащитных свойств, понимают количество,достаточное для обеспечения соответствия стандартам, указанным для испытания на воспламеняемость в 5852, или для соответствия указанным стандартам с запасом. В целом, в зависимости от плотности пены количество антипирена находится в диапазоне примерно от 5 до примерно 50 частей на сто частей полиола 4(полиолов) . Согласно предпочтительным вариантам реализации изобретения, количество,обеспечивающее огнезащитные свойства, должно находиться в диапазоне примерно от 10 до примерно 35 , более предпочтительно, в диапазоне примерно от 12 до примерно 25 . 0015 Хлорированные фосфатные эфиры,подходящие для применения согласно настоящему изобретению,можно выбрать из любых хлорированных фосфатных эфиров, которые обычно применяют в области производства эластичных огнезащитных полиуретановых пен. 0016 Конкретными примерами подходящих хлорированных фосфатных эфиров, применяемых в типичных вариантах реализации изобретения,являются трис(1,3-дихлорпропил)фосфат, также известный как , трис(2-хлорпропил)фосфат,также известный как ТСРР или ТМСР, 2,2 бис(хлорметил)1,3-пропилен-бисди(2-хлорэтил)фосфат, также известный как 6, трис(2 хлорэтил)фосфат, также известный как ТСЕР. 0017 Согласно этим вариантам реализации,хлорированные фосфатные эфиры, применяемые согласно настоящему изобретению, как правило,содержат органический фосфор в количестве примерно от 5 до примерно 15 вес. в расчете на общую массу фосфатного эфира. Предпочтительно,содержание органического фосфора находится в диапазоне примерно от 6 до примерно 13 вес.,исходя из того же расчета, а согласно более предпочтительным вариантам реализации содержание органического фосфора находится в диапазоне примерно от 7 до примерно 12 вес.,исходя из того же расчета. 0018 Согласно этим вариантам реализации изобретения, хлорированные фосфатные эфиры,применяемые согласно настоящему изобретению,как правило, содержат хлор в количестве примерно от 20 до примерно 60 вес. в расчете на общую массу фосфатного эфира. Предпочтительно,хлорированные фосфатные эфиры содержат хлор в диапазоне примерно от 30 до примерно 50 вес.,исходя из того же расчета. 0019 Бромсодержащие антипирены,подходящие для применения согласно изобретению,могут быть реакционноспособными или нереакционноспособными, т.е. реагировать или не реагировать с изоцианатом, и могут быть выбраны из любых бромсодержащих соединений,применяемых в области получения огнезащитных полиуретановых пен. 0020 Конкретными примерами подходящих бромированных антипиренов, применяемых в типичных вариантах реализации изобретения,является реакционноспособный бромсодержащий сложнодиэфирный/простоэфирный диол тетрабромфталевого ангидрида. Коммерческим примером этого класса продуктов является-79. 0021 Согласно указанным вариантам реализации изобретения,бромированные антипирены для применения согласно настоящему изобретению, как правило, содержат бром в количестве примерно от 10 до примерно 70 вес. в расчете на общую массу бромированного антипирена. Предпочтительно, содержание брома находится в диапазоне от примерно 25 до примерно 60 вес., исходя из того же расчета. Согласно более предпочтительным вариантам реализации,содержание брома в бромированном антипирене находится в диапазоне от примерно 35 до примерно 55 вес. в расчете на общую массу бромированного антипирена. 0022 Не содержащие галогена огнезащитные агенты на основе фосфора, подходящие для применения согласно настоящему изобретению,могут быть реакционноспособными или нереакционноспособными, т.е. реагировать или не реагировать с изоцианатом, и могут быть выбраны из любых таких агентов, применяемых в области получения огнезащитных полиуретановых пен. Типичными классами подходящих не содержащих галогена огнезащитных агентов на основе фосфора для применения согласно настоящему изобретению являются фосфаты,фосфонаты,фосфиты,фосфинаты,а также их аминоалкильные производные. 0023 Согласно этим вариантам реализации изобретения, не содержащие галогена антипирены на основе фосфора, как правило, содержат фосфор в количестве примерно от 5 до примерно 40 вес., в расчете на общую массу не содержащего галогена огнезащитного агента на основе фосфора. Предпочтительно, содержание фосфора находится в диапазоне от примерно 10 до примерно 30 вес.,исходя из того же расчета. 0024 Составы вязкоупругих пен, согласно настоящему изобретению, могут включать и,согласно некоторым вариантам реализации изобретения, включают одно или более ) поверхностно-активных веществ,) антиоксидантов, ) разбавителей, ) удлинителей цепей или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно меламин ) пластификаторов, ) катализаторов, ) воду, ) альтернативных пенообразующих веществ,таких как метиленхлорид, х) пигментов, ) агентов,способствующих открыванию ячеек, ) других вспомогательных химических веществ,применяемых специалистами в области получения эластичной полиуретановой пены. Согласно некоторым вариантам реализации изобретения,указанные составы могут включать одно или более) поверхностно-активных веществ,) антиоксидантов, ) разбавителей, ) удлинителей цепей или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно меламин ) пластификаторов, ) катализаторов, ) воду, ) альтернативных пенообразующих веществ,таких как метиленхлорид, х) пигментов или ) агентов,способствующих открыванию ячеек. Указанные необязательно присутствующие компоненты хорошо известны в данной области техники, при этом количество указанных необязательных 5 компонентов представляет собой традиционно применяемое количество и не имеет существенного значения для реализации настоящего изобретения. 0025 Подходящие для применения удлинители цепи и/или агенты для поперечной сшивки представляют собой диолы и/или триолы с молекулярной массой менее 250, в частности, от 50 до 200. Подходящие диолы представляют собой алифатические,циклоалифатические или ароматические соединения,например,этиленгликоль,диэтиленгликоль,дипропиленгликоль и 1,4-бутандиол. Подходящие триолы включают, например, триметилолпропан и глицерин. 0026 Примерами подходящих поверхностноактивных веществ являются эмульгаторы, такие как натриевые соли сульфатов касторового масла или жирных кислот соли, образованные жирными кислотами с аминами, например, диэтиламинолеат и диэтаноламинстеарат соли сульфоновых кислот,например,соли щелочных металлов или аммониевые соли додецилбензолдисульфокислоты и рицинолевой кислоты стабилизаторы пены, такие как силоксаноксиалкиленовые сополимеры и другие полиорганосилоксаны,этоксилированные алкилфенолы, этоксилированные жирные спирты и касторовое масло. Другими подходящими поверхностно-активными веществами являются кремнийорганические поверхностно-активные вещества. 0027 Подходящие пластификаторы включают диоктилфталат,дистеарилфталат,диизодецилфталат,диоктиладипат,трикрезилфосфат, трифенилфосфат и т.п. 0028 Вязкоупругие пены согласно настоящему изобретению можно получить путем комбинирования составов вязкоупругих пен, а)-с), с применением изоцианатного индекса, равного более 95, совместно с любыми необязательными компонентами ) - ), с одним или более катализаторами и одним или более пенообразующими веществами,или путем комбинирования отдельных компонентов,смешиваемых в присутствии одного или более катализаторов и одного или более пенообразующих веществ, с получением вязкоупругих пен, которые удовлетворяют требованиям 5852 или превосходят указанные требования. Согласно некоторым вариантам реализации изобретения,содержание толуолдиамина в вязкоупругой пене составляет менее 5 в расчете на общую массу пены. 0029 Пенообразующие вещества, подходящие для применения согласно настоящему изобретению,включают воду,летучий углеводород,галоидзамещенный углеводород или галогенуглеводород или смеси двух или более указанных веществ,предпочтительно,воду. Катализаторы,подходящие для применения согласно настоящему изобретению,можно классифицировать как катализаторы гелеобразования (например, соли двухвалентного олова или олова), катализаторы вспенивания(например,аминные катализаторы) или согласно предпочтительным вариантам реализации сбалансированные катализаторы настоящего изобретения все указанные в настоящем гелеобразования/вспенивания. Катализаторы описании диапазоны концентраций включают гелеобразования способствуют протеканию реакции диапазоны от любого низшего значения до любого между реакционноспособными атомами водорода, в высшего значения. частности, атомами водорода гидроксильных групп,0031 Нижеследующие примеры приведены в и изоцианатами. Катализаторы вспенивания иллюстративных целях и никоим образом не способствуют протеканию реакции между ограничивают настоящее изобретение. реакционноспособным водородом воды и плюриПримеры изоцианата. Неограничивающие примеры В нижеследующих примерах указанные подходящих катализаторов включают аминные компоненты смешивали с образованием пен,катализаторы, катализаторы на основе олова, которые подвергали испытаниям согласно 5852 катализаторы на основе висмута или другие 5, где результаты испытаний приведены в металлоорганические катализаторы, и т.п. Примеры примерах. Компоненты смешивали при нормальных третичных аминов подходящих для применения в условиях. качестве катализатора вспенивания включают,В нижеследующих примерах применяли например, бис-(диметиламиноэтиловый) эфир и следующие компоненты полиол с количеством ОН пентаметилдиэтилентриамин. Примеры 5656-02 можно приобрести в компании катализаторов гелеобразования включают 1,4-полиол с количеством ОН диаза(2,2,2)бициклооктан тетраметилди- 2001030 можно приобрести в компаниипропилентриамин иаминный катализатор 233 трис(диметиламинопропил)гидротриазин.можно приобрести в компании 0030 В приведенном выше описании аминный катализатор 11 можно охарактеризованы несколько вариантов реализации приобрести в компанииилинастоящего изобретения. При этом для можно приобрести в компанииоктоат специалистов в данной области техники двухвалентного олова 9 можно представляется очевидным, что для реализации приобрести в компаниии силоксан настоящего изобретения могут быть разработаны и 650 от компанииили В 8229 от компании другие способы, являющиеся в равной степени . эффективными. Следует также отметить, что Пример 1 Вязкоупругая пена с низким индексом, содержащая ТСРР/меламин 40 частей 2,2 1 0,15 0,2 0,28 15 30 83 53 6 7, требуется неавтоматическое тушение (вручную) 58525, потеря массы, г 60, неудачное прохождение испытания Пример 2 Вязкоупругая пена с низким (изоцианатным) индексом, содержащая 6/меламин Плотность пены, кг/м 3 Время восстановления, с 58525, продолжительность горения, мин 58525, потеря массы, г , 53 6 7, требуется неавтоматическое тушение (вручную) 60 неудачное прохождение испытания Пример 3 Диолсодержащая вязкоупругая пена с высоким индексом, содержащая -35/меламин Полиол 1, с количеством ОН 56 Полиол 2, с количеством ОН 300 Вода,ПАВ силоксан,Аминный катализатор 1,Аминный катализатор 2,Октоат двухвалентного олова,Армированный диол, число ОН 56 Пример 4 Диолсодержащая вязкоупругая пена с высоким индексом, содержащая 6/меламин Полиол 1, с количеством ОН 56 Полиол 2, с количеством ОН 300 Вода,ПАВ силоксан,Аминный катализатор 1,Аминный катализатор 2,Октоат двухвалентного олова,Армированный диол, число ОН 56- 6,Меламин,ИндексПлотность пены, кг/м 3 Время восстановления, с 58525, продолжительность горения, мин 58525, потеря массы, г ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Композиция для получения эластичной вязкоупругой полиуретановой пены, содержащая) антипирен, выбранный из ) одного или более хлорированных фосфатных эфиров, ) одного или более бромированных огнезащитных агентов, ) одного или более не содержащих галогена огнезащитных агентов на основе фосфора или ) комбинаций ), ) и/или )) по меньшей мере один изоцианат, имеющий функциональность, равную по меньшей мере двум) по меньшей мере один диол, в котором примерно от 50 до примерно 95 концевых ОНгрупп являются первичными ОН-группами и,необязательно,) одно или более ) поверхностно-активных веществ, ) антиоксидантов, ) разбавителей, ) 7 60 частей 40 частей 2,2 1 0,15 0,2 0,28 7,5 15 30 100 54 5 513 47, испытание пройдено удлинителей цепи или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно, меламин ) пластификаторов,) катализаторов, ) воду, ) альтернативных пенообразующих веществ,таких как метиленхлорид, х) пигментов, ) агентов,способствующих открыванию ячеек, ) других вспомогательных химических веществ,применяемых специалистами в области получения эластичной полиуретановой пены. 2. Композиция по п.1, отличающаяся тем, что указанные изоцианаты выбирают из толуолдиизоцианата,дифенилметандиизоцианатаили метилендиизоцианата. 3. Композиция по п.1, отличающаяся тем, что указанные диолы являются диолами простых или сложных полиэфиров. 4. Композиция по п.1 отличающаяся тем, что хлорированные фосфатные эфиры, применяемые согласно настоящему изобретению, содержат органический фосфор в количестве примерно от 5 до примерно 15 вес. в расчете на общую массу фосфатного эфира. 5. Композиция по п. 1, отличающаяся тем, что бромсодержащие антипирены содержат бром в количестве примерно от 10 до примерно 70 вес. в расчете на общую массу антипирена. 6. Композиция по п. 1, отличающаяся тем, что не содержащие галогена антипирены на основе фосфора содержат фосфор в количестве примерно от 5 до примерно 40 вес. в расчете на общую массу не содержащего галогена антипирена на основе фосфора. 7. Композиция по п. 1, отличающаяся тем, что антипирен представляет собой бромсодержащий антипирен. 8. Композиция по п. 1, отличающаяся тем, что антипирен представляет собой бромсодержащий антипирен, выбранный из реакционноспособного бромсодержащего сложнодиэфирного/простоэфирного диола тетрабромфталевого ангидрида. 9. Способ получения эластичной вязкоупругой полиуретановой пены, включающий смешивание в присутствии одного или более катализаторов а) в обеспечивающем огнезащитные свойства количестве ) одного или более хлорированных фосфатных эфиров, ) одного или более бромированных антипиренов, ) одного или более не содержащих галогена антипиренов на основе фосфора или ) комбинаций ), ) и/или )) п меньшей мере одного изоцианата,имеющий функциональность, равную по меньшей мере двум) по меньшей мере одного диола, в котором примерно от 50 до примерно 95 концевых ОНгрупп являются первичными ОН-группами и,необязательно,) одного или более ) поверхностно-активных веществ, ) антиоксидантов, ) разбавителей, ) удлинителей цепи или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно, меламина ) пластификаторов,) воды, ) альтернативных пенообразующих веществ, таких как метиленхлорид, ) пигментов, х) агентов, способствующих открыванию ячеек, ) других вспомогательных химических веществ,применяемых специалистами в области получения эластичной полиуретановой пены, с получением тем самым вязкоупругой полиуретановой пены. 10. Способ по п. 9, отличающийся тем, что указанные изоцианаты выбирают из толуолдиизоцианата , дифенилметандиизоцианатаили метилендиизоцианата. 11. Способ по п.9, отличающийся тем, что указанные диолы представляют собой диолы простых или сложных полиэфиров. 12. Способ по п.9, отличающийся тем, что хлорированные фосфатные эфиры, применяемые в настоящем изобретении, содержат органический фосфор в количестве примерно от 5 до примерно 15 вес. в расчете на общую массу фосфатного эфира. 13. Способ по п.9, отличающийся тем, что бромсодержащие антипирены содержат бром в количестве примерно от 10 до примерно 70 вес. в расчете на общую массу бромированного огнезащитного агента. 14. Способ по п.9, отличающийся тем, что не содержащие галогена антипирены на основе фосфора содержат фосфор в количестве примерно от 5 до примерно 40 вес. в расчете от общей массы не содержащего галогена антипирена на основе фосфора. 15. Способ по п.9, отличающийся тем, что антипирен представляет собой бромсодержащий антипирен. 16. Способ по п.9, отличающийся тем, что антипирен представляет собой бромсодержащий антипирен, выбранный из реакционноспособного бромсодержащего сложнодиэфирного/простоэфирного диола тетрабромфталевого ангидрида. 17. Композиция для получения эластичной вязкоупругой полиуретановой пены, содержащая) один или более бромированных антипиренов) по меньшей мере один диизоцианат) по меньшей мере один полиоксиалкиленовый диол, в котором примерно от 50 до примерно 95 концевых ОН-групп являются первичными ОНгруппами и, необязательно,) одно или более ) поверхностно-активных веществ, ) антиоксидантов, ) разбавителей, ) удлинителей цепи или агентов для поперечной сшивки, ) синергически действующих веществ,предпочтительно, меламин ) пластификаторов,) катализаторов, ) воду, ) альтернативных пенообразующих веществ,таких как метиленхлорид, х) пигментов, ) агентов,способствующих открыванию ячеек, ) других вспомогательных химических веществ,применяемых специалистами в области получения эластичной полиуретановой пены. 18. Композиция по п. 17, отличающаяся тем,что бромсодержащий антипирен представляет собой реакционноспособный бромсодержащий сложнодиэфирный/простоэфирный диол тетрабромфталевого ангидрида.
