Ударно-спусковой механизм с одним спусковым крючком охотничьих ружей с откидывающимися стволами

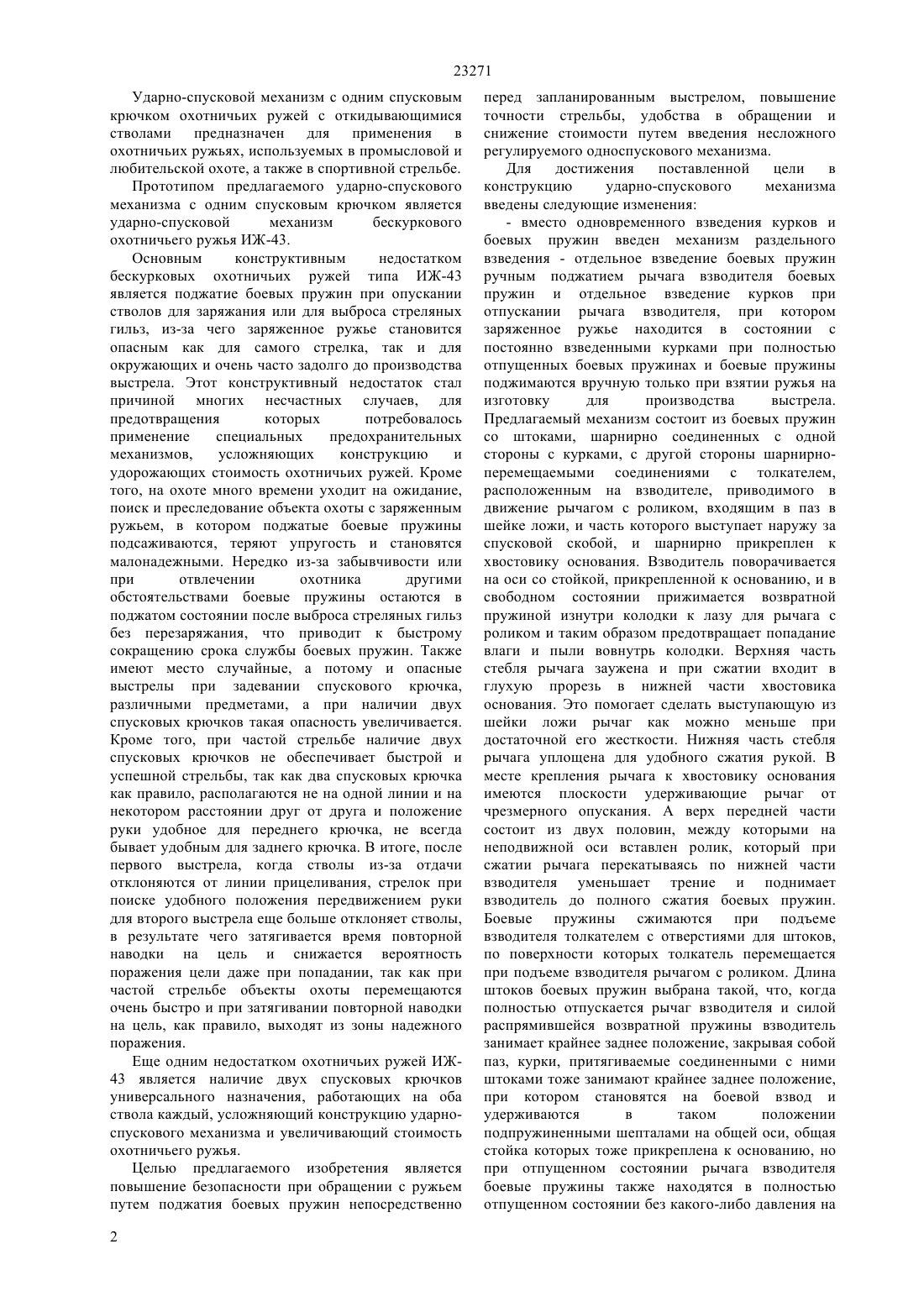

(51) 41 19/00 (2010.01) 41 19/10 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2008/0987.1 04.09.2008 15.11.2010, бюл.11 Сейдахметов Кенес Жумабаевич 1762098 1, 15.09.19922003027 1, 15.11.19932196949 2, 20.01.20032186312 1, 27.07.20025,709,046 , 20.01.199818546 , 15.06.2007(54) УДАРНО-СПУСКОВОЙ МЕХАНИЗМ С ОДНИМ СПУСКОВЫМ КРЮЧКОМ ОХОТНИЧЬИХ РУЖЕЙ С ОТКИДЫВАЮЩИМИСЯ СТВОЛАМИ(57) Предлагаемое изобретение предназначено для применения в охотничьих ружьях и крупносерийного и штучного изготовления, использующихся в промысловой и любительской охоте, а также в спортивной стрельбе от местного до международного уровня. Охотничьи ружья с применением предлагаемого изобретения по удобству в обращении будут на уровне лучших мировых образцов. Охотничьи ружья с применением предлагаемого изобретения по безопасности в обращении превосходят лучшие в мире образцы. Охотничьи ружья с применением предлагаемого изобретения по меткости стрельбы будут лучшими в мире среди образцов охотничьих ружей с откидывающимися стволами. Охотничьи ружья с применением предлагаемого изобретения по скорострельности превосходят лучшие в мире образцы. Конструкция предлагаемого ударно-спускового механизма с одним спусковым крючком проста по устройству и будет недорогой в производстве. 23271 Ударно-спусковой механизм с одним спусковым крючком охотничьих ружей с откидывающимися стволами предназначен для применения в охотничьих ружьях, используемых в промысловой и любительской охоте, а также в спортивной стрельбе. Прототипом предлагаемого ударно-спускового механизма с одним спусковым крючком является ударно-спусковой механизм бескуркового охотничьего ружья ИЖ-43. Основным конструктивным недостатком бескурковых охотничьих ружей типа ИЖ-43 является поджатие боевых пружин при опускании стволов для заряжания или для выброса стреляных гильз, из-за чего заряженное ружье становится опасным как для самого стрелка, так и для окружающих и очень часто задолго до производства выстрела. Этот конструктивный недостаток стал причиной многих несчастных случаев, для предотвращения которых потребовалось применение специальных предохранительных механизмов,усложняющих конструкцию и удорожающих стоимость охотничьих ружей. Кроме того, на охоте много времени уходит на ожидание,поиск и преследование объекта охоты с заряженным ружьем, в котором поджатые боевые пружины подсаживаются, теряют упругость и становятся малонадежными. Нередко из-за забывчивости или при отвлечении охотника другими обстоятельствами боевые пружины остаются в поджатом состоянии после выброса стреляных гильз без перезаряжания, что приводит к быстрому сокращению срока службы боевых пружин. Также имеют место случайные, а потому и опасные выстрелы при задевании спускового крючка,различными предметами, а при наличии двух спусковых крючков такая опасность увеличивается. Кроме того, при частой стрельбе наличие двух спусковых крючков не обеспечивает быстрой и успешной стрельбы, так как два спусковых крючка как правило, располагаются не на одной линии и на некотором расстоянии друг от друга и положение руки удобное для переднего крючка, не всегда бывает удобным для заднего крючка. В итоге, после первого выстрела, когда стволы из-за отдачи отклоняются от линии прицеливания, стрелок при поиске удобного положения передвижением руки для второго выстрела еще больше отклоняет стволы,в результате чего затягивается время повторной наводки на цель и снижается вероятность поражения цели даже при попадании, так как при частой стрельбе объекты охоты перемещаются очень быстро и при затягивании повторной наводки на цель, как правило, выходят из зоны надежного поражения. Еще одним недостатком охотничьих ружей ИЖ 43 является наличие двух спусковых крючков универсального назначения, работающих на оба ствола каждый, усложняющий конструкцию ударноспускового механизма и увеличивающий стоимость охотничьего ружья. Целью предлагаемого изобретения является повышение безопасности при обращении с ружьем путем поджатия боевых пружин непосредственно 2 перед запланированным выстрелом, повышение точности стрельбы, удобства в обращении и снижение стоимости путем введения несложного регулируемого односпускового механизма. Для достижения поставленной цели в конструкцию ударно-спускового механизма введены следующие изменения- вместо одновременного взведения курков и боевых пружин введен механизм раздельного взведения - отдельное взведение боевых пружин ручным поджатием рычага взводителя боевых пружин и отдельное взведение курков при отпускании рычага взводителя, при котором заряженное ружье находится в состоянии с постоянно взведенными курками при полностью отпущенных боевых пружинах и боевые пружины поджимаются вручную только при взятии ружья на изготовку для производства выстрела. Предлагаемый механизм состоит из боевых пружин со штоками, шарнирно соединенных с одной стороны с курками, с другой стороны шарнирноперемещаемыми соединениями с толкателем,расположенным на взводителе, приводимого в движение рычагом с роликом, входящим в паз в шейке ложи, и часть которого выступает наружу за спусковой скобой, и шарнирно прикреплен к хвостовику основания. Взводитель поворачивается на оси со стойкой, прикрепленной к основанию, и в свободном состоянии прижимается возвратной пружиной изнутри колодки к лазу для рычага с роликом и таким образом предотвращает попадание влаги и пыли вовнутрь колодки. Верхняя часть стебля рычага заужена и при сжатии входит в глухую прорезь в нижней части хвостовика основания. Это помогает сделать выступающую из шейки ложи рычаг как можно меньше при достаточной его жесткости. Нижняя часть стебля рычага уплощена для удобного сжатия рукой. В месте крепления рычага к хвостовику основания имеются плоскости удерживающие рычаг от чрезмерного опускания. А верх передней части состоит из двух половин, между которыми на неподвижной оси вставлен ролик, который при сжатии рычага перекатываясь по нижней части взводителя уменьшает трение и поднимает взводитель до полного сжатия боевых пружин. Боевые пружины сжимаются при подъеме взводителя толкателем с отверстиями для штоков,по поверхности которых толкатель перемещается при подъеме взводителя рычагом с роликом. Длина штоков боевых пружин выбрана такой, что, когда полностью отпускается рычаг взводителя и силой распрямившейся возвратной пружины взводитель занимает крайнее заднее положение, закрывая собой паз, курки, притягиваемые соединенными с ними штоками тоже занимают крайнее заднее положение,при котором становятся на боевой взвод и удерживаются в таком положении подпружиненными шепталами на общей оси, общая стойка которых тоже прикреплена к основанию, но при отпущенном состоянии рычага взводителя боевые пружины также находятся в полностью отпущенном состоянии без какого-либо давления на 23271 курки стоящие на боевом взводе. При таком положении деталей,предлагаемого ударноспускового механизма не только при случайном задевании спусковых крючков, а даже при сознательном нажатии на спусковой крючок выстрела быть не может, так как при нажатии на спусковой крючок может двигаться лишь шепталов,а курок останется на месте, удерживаемый возвратной пружиной взводителя в крайнем заднем положении. Кроме того исключаются также случайные выстрелы при падениях, ударах и сотрясениях ружья, так как для выведения шептала из зацепления с курком нужен удар одного направления, а для того чтобы в этот же момент привести в движение курок тут же нужен удар другого направления, по скорости опережающей скорость распрямляющейся пружины шептала, а поскольку это невозможно, также как и невозможно совмещение двух направлений при одном ударе, то невозможен и случайный выстрел при падениях,ударах и сотрясениях ружья- место соединения штоков боевых пружин с курками находится в верхней части курков - в этом случае увеличивается длина рычага и тем самым облегчается работа возвратной пружины взводителя для постановки курков на боевой взвод, так как при отпускании рычага взводителя возвратная пружина разжимаясь с помощью штоков боевых пружин оттягивает курки назад преодолевая сопротивление пружин удерживающих шептала на боевом взводе. Такая конструкция также обеспечивает отход бойков назад при открывании стволов, так как при этом сначала отпускается рычаг взводителя и курки вместе с бойками отходят назад и становятся на боевой взвод. Следующим изменением является применение вместо универсального механизма с двумя спусковыми крючками односпускового механизма рычажного типа для обслуживания двух стволов,которая состоит из следующих деталей и узлов- курков с измененной конфигурацией нижних частей, позволяющей шепталам после освобождения курков переместиться вверх на величину необходимую для перевода вертикального плеча трехплечевого рычага к выстрелу из следующего ствола- из подпружиненных шептал, расположенных на общей оси, одним подпружиненным концом удерживающие курки на боевом взводе, другие концы которых расположены над горизонтальными плечами наклоненного трехплечевого рычага таким образом, что шептало готового к выстрелу ствола касается того плеча трехплечевого рычага который при наклонном положении выше другого плеча. Подпружиненные концы шептал после освобождения курков после выстрела при отпущенном спусковом крючке перемещаются вверх, а другие концы при этом отпускаются вниз и надавливая на горизонтальное плечо трехплечевого рычага переводят его в другое наклонное положение,автоматически подготавливая к выстрелу следующий ствол даже при осечке первого выстрела- трехплечевого рычага, качающегося на оси,расположенной в общей стойке вместе с осью шептал, горизонтальные плечи которого при наклонных положениях снизу касаются одного из не подпружиненных концов шептал,его же вертикальное плечо связано с помощью поводка со спусковым крючком,а верхний конец вертикального плеча охватывает хомут переводчика-указателя- одного спускового крючка, врезанного нижней полукруглой частью в основание колодки и поворачивающегося на своей оси таким образом,чтобы исключить попадание пыли и влаги вовнутрь колодки. В верхней части спусковой крючок имеет рожок с отверстием для поводка соединяющего его с вертикальным плечом трехплечевого рычага, а внизу полукруглой части имеется выступ для пружины регулирующей усилие нажима на спусковой крючок- пружины регулирующей усилие нажима на спусковой крючок расположенного в трубке,прикрепленного снизу к основанию колодки,имеющего с одной стороны резьбу для регулировочного винта поджимающего пружину,упирающуюся другим концом на выступ спускового крючка. В прежних моделях ружей (в т.ч. и в ИЖ 43) эта пружина служила только для выбирания холостого хода и ее излишняя мощность при увеличении длины хода считалось недопустимым из-за повышения опасности случайного выстрела при ударах и сотрясениях, а также при случайных задеваниях спускового крючка, так как усилие нажима на спусковой крючок становилось чрезмерно легким, то теперь в связи с применением предлагаемого ударно-спускового механизма со значительно повышенной безопасностью с исключением случайных выстрелов, эта пружина усилена с увеличением длины хода и кроме выбирания холостого хода и удержания вертикального плеча трехплечевого рычага в наклонном положении дополнительно работает как шнеллерный механизм облегчающий усилие нажима на спусковой крючок регулируемый винтом заворачиваемым в резьбовой конец трубки с пружиной. Считаем необходимым отметить что чем сильнее давление на выступ спускового крючка и соответственно тем легче усилие нажима на спусковой крючок и дополнительно увеличивается сила удерживающая трехплечевой рычаг в наклонном положении и тем самым исключается самостоятельный перевод выстрела на другой ствол при ударах и сотрясениях ружья- из скошенной рамки, вделанного в задний конец нижней запорной планки,который выдвигаясь назад при опускании стволов для перезаряжания путем касания переводит вертикальное плечо трехплечевого рычага для подготавливания к выстрелу постоянно правый ствол после перезаряжания. Скошенная рамка отогнута вверх для того чтобы точка приложения усилия была как можно выше при котором уменьшается усилие при передвижении вертикального плеча трехплечевого рычага 3- узел селекторного механизма состоит из оси проходящей через верхнюю стенку колодки, к нижнему концу которого внутри колодки прикреплен хомут охватывающий с двух сторон головку вертикального плеча трехплечевого рычага,а на другом конце снаружи колодки между колодкой и верхним рычагом запирания закреплен диск с буртиком, работающий как переводчик-указатель,который при наклонных положениях трехплечевого рычага, располагается на некотором расстоянии от боковой стенки рычага запирания. Буртик на диске служит для ручной постановки очередности выстрела и дополнительно указывает на очередность выстрела визуально и на ощупь. А зазор между буртиком и боковой стенкой рычага запирания позволяет буртику иметь возможность перемещения при нажиме на спусковой крючок для производства выстрела,при котором подпружиненный конец шептала для освобождения курка должен двигаться вниз и соответственно буртик вместе с диском совершают небольшое движение назад до соприкосновения буртика с боковой стенкой рычага запирания. Достигнутым положительным эффектом при применении предлагаемого ударно-спускового механизма с одним спусковым крючком являются- значительно повышенная безопасность при обращении с ружьем исключение из конструкции ружья предохранительных механизмов и интерцепторов всех типов и систем упрощает технологию изготовления и снижает стоимость охотничьих ружей- применение односпускового механизма с регулируемым усилием спуска повышает точность стрельбы- повышается скорострельность, так как при открывании стволов нет нужды давить руками на стволы, так как отсутствует сопротивление взводящихся боевых пружин и при условии хорошей откалиброванности и подогнанности гильз стволы от собственного веса падают вниз. Использованная литература 1. Альбом Охотничье ружье, авторы Блюм М.М., Шишкин И.Б. г.Москва, Агропромиздат,1987 2. Техника безопасности охоты, автор Симеон И.И., Москва, Россельхозиздат, 1987 3. Альманах Охотничьи просторы, 47,1990 Список чертежей 1-ая фигура. Разрез ударно-спускового механизма 2-ая фигура. Сечение по А-А 3-ая фигура. Разрез по В-В 4-ая фигура. Расположение переводчикауказателя. Вид сверху. Предлагаемый ударно-спусковой механизм с одним спусковым крючком состоит из несложных деталей,большей частью освоенных в промышленности охотничьих ружей и трудностей в производстве не представляет. 4 При конструировании предлагаемого ударноспускового механизма кроме достигнутых положительных эффектов также преследовалась цель сохранить отработанные временем привычные изгибы шейки ложи и доступ к спусковому крючку,переводчик-указатель указывает на очередность выстрела визуально и на ощупь и удобен для ручной перестановки очередности выстрела. Центр тяжести сдвинут к ложе,что позволяет лучше сбалансировать ружье. Кроме того сохранены без изменений механизмы запирания стволов,экстрагирования гильз и эстетический вид. Например, рычаг взводителя смотрится как продолжение спусковой скобы и занимает почти такое же место, какое занимала спусковая скоба при двухспусковых крючках и движение этого рычага с больше выдвинутой передней частью соответствует длине хода и силе пальцев стрелка. Прижатый к шейке ложи рычаг легко удерживается, так как сопротивление обеих боевых пружин в конце хода рычага направлена не по прямой когда они развивают наибольшую силу, а по касательной к прижатому рычагу взводителя, поэтому их сила сопротивления значительно ослабевает. Неукоснительном правилом должно быть полное отпущение рычага взводителя при заряжании - это необходимо для уверенной постановки курков на боевой взвод. Для того, чтобы соблюдать установившуюся традицию, когда правый ствол всегда стреляет первым, автоматика ружья работает таким образом, что при перезаряжании после любого количества выстрелов постоянно готов к выстрелу правый ствол. Также отвечая желаниям и возможностям большинства охотниковпромысловиков и лучшей части опытных охотников-любителей уверенно поражающих объект охоты с первого выстрела введен механизм быстрой установки вручную первоочередной выстрел из левого ствола. Также предусмотрен и ручной перевод выстрела обратно на правый ствол при отказе от первоочередного выстрела из левого ствола, так как неожиданно появившийся объект охоты как правило перемещается очень быстро и может выйти из зоны надежного поражения. Предлагаемый ударно-спусковой механизм с одним спусковым крючком состоит из деталей монтируемых в колодке правого 1 и левого 2 курков с бойками 3, правой 4 и левой 5 боевых пружин надетых на правый 6 и левый 7 штоки шарнирно соединенные и с курками 1 и 2 и с взводителем 8 с помощью толкателя 9 имеющего на концах отверстия для штоков 6 и 7. Взводитель 8 поворачивается на оси 10 со стойкой 11 закрепленной на основании колодки. Концы оси 10 выступают на обе стороны взводителя 8 и на эти концы надета спиральная часть возвратной пружины 12. Взводитель 8 приводится в движение рычагом 13 с роликом 14 входящим в колодку через паз 15. Верхняя часть стебля рычага 13 заужена и при сжатии входит в глухую прорезь 16 в хвостовике 17 основания колодки, а конец стебля рычага 13 шарнирно прикреплен к концу хвостовика 17 и имеет плоскости 18 смыкающиеся с 23271 плоскостями хвостовика 17 для предотвращения выпадения рычага 13 при движении вниз. В передней части колодки на общей оси со стойкой 19 расположены правое 20 и левое 21 шептала, передние подпружиненные концы которых(20, 21) заходят соответственно под правый 1 и левый 2 курки. Поддерживающие передние концы шептал 20 и 21 пружины 22 (показана только одна пружина) расположены в отверстиях с резьбой на основании колодки в которые ввернуты регулировочные винты 23 (показан только один винт). На стойке 19 для шептал 20 и 21 на своей оси расположен трех плечевой рычаг с двумя - правым 24 и левым 25 горизонтальными и одним вертикальным плечом 26,из них правое горизонтальное плечо 24 заходит под неподпружиненный конец правого шептала 20, а левое горизонтальное плечо 25 заходит под неподпружиненный конец левого шептала 21. Над вертикальным плечом 26 трехплечевого рычага расположен переводчик-указатель, состоящий из хомута 27, охватывающего верхний конец вертикального плеча 26 и закрепленного на нижнем конце оси 28 внутри колодки. Другой конец оси 28 выпущен вверх через верхнюю стенку колодки и на нем (28) закреплен диск 29 с буртиком 30 расположенный между верхней частью колодки и рычагом запирания 31 стволов. К вертикальному плечу 26 шарнирно присоединен поводок 32 связывающий его с рожком с отверстием 33 спускового крючка 34, который в нижней части имеет выступ 35 на который давит пружина спуска 36 расположенная в трубке 37 с регулировочным винтом 38. Автомат перевода выстрела при перезаряжании на правый ствол состоит из скошенной рамки 39 закрепленной на нижней запорной планке 40. При описании работы предлагаемого ударно спускового механизма с одним спусковым крючком рассматривается работа новых и подвергшихся изменению деталей и узлов, а также работа других деталей и узлов ружья взаимодействующих или участвующих в работе предлагаемого ударноспускового механизма с одним спусковым крючком. Описание работы ударно-спускового механизма приводится в следующей последовательности 1. Работа деталей автоматически переводящих выстрел после первого выстрела на следующий ствол, работа пружины спуска и возвратной пружины взводителя, ручной перевод очередности выстрела и подготовка ружья к выстрелу. 2. Работа деталей и узлов ударно-спускового механизма при выстреле из правого ствола. 3. Работа деталей и узлов ударно-спускового механизма при выстреле из левого ствола. 4. Постановка ружья на длительное хранение. 1. Работа деталей автоматически переводящих выстрел после первого выстрела, на следующий ствол, работа пружины спуска и возвратной пружины взводителя, ручной перевод очередности выстрела и подготовка ружья к выстрелу. Автоматический перевод выстрела после первого выстрела на следующий ствол выполняют пружины(22, 22) поддерживающие подпружиненные концы шептал (20,21) на боевом взводе удерживающие курки 1 и 2, при условии полного отпущения после выстрела спускового крючка 34 и прижатом состоянии рычага 13 к шейке ложи, так как при удерживании спускового крючка 34 после выстрела пружины (22, 22) находятся в сжатом состоянии, а прижатый к шейке ложи рычаг 13 сжимает боевую пружину (4 или 5) обеспечивая возможность выстрела из следующего ствола. Для повторного выстрела из следующего ствола спусковой крючок 34 следует отпустить полностью, при этом пружина 22 разжимаясь поднимает подпружиненный конец шептала (20 или 21) выше того уровня, на котором шептало (20 или 21) находилось на боевом взводе с курком (1 или 2) выстрелившего ствола. Для того чтобы не препятствовать движениям подпружиненных концов шептал (20, 21) вверх,конфигурация нижних частей курков (1, 2) соответствующим образом изменены и шептала (20,21) сделаны качающимися на осях расположенных в средней части шептал (20, 21). При движении подпружиненного конца шептала (20 или 21) вверх,другой, не подпружиненный конец опускается вниз и надавливая на контактирующее горизонтальное плечо (24 или 25) опускает его вниз и вертикальное плечо 26 наклоняется в другую сторону подготавливая к выстрелу невыстреливший ствол. Мощность каждой пружины 22 должна быть достаточной для того, чтобы при поднятии подпружиненного конца шептала (20 или 21) надавить опустившимся неподпружиненным концом на горизонтальное плечо (24 или 25) и опустить его вниз с одновременным сообщением вертикальному плечу 26 наклона в другую сторону и при переходе вертикальным плечом 26 среднего положения победить сопротивление сжимающейся до отказа пружины спуска 36 и повернуть диск 29 переводчика-указателя. Пружина спуска 36 выбирает холостой ход спускового крючка 34, удерживает вертикальное плечо 26 в заданном наклонном положении при ударах и сотрясениях ружья и вместе с винтом 38 позволяет регулировать усилие нажима на спусковой крючок 34. Возвратная пружина 12 взводителя 8 при снятии нажима на рычаг 13 возвращает его (13) на место,закрывает корпусом взводителя 8 паз 15 предотвращая попадание влаги и пыли вовнутрь колодки и оттягивая назад с помощью штоков 6 и 7 ставит на боевой взвод курки 1 и 2. При оттягивании назад курков 1 и 2 надо преодолеть сопротивление пружин 22 (22) поддерживающих шептала 20 и 21,поэтому возвратная пружина 12 должна иметь достаточную мощность. Однако при прижимании рычага 13 к шейке ложи эта возвратная пружина 12 сжимается вместе с боевыми пружинами 4 и 5 и может оказать значительное сопротивление руке стрелка и быть утомительной, что крайне нежелательно. Поэтому мощность возвратной пружины 12 можно значительно ослабить, но для 5 23271 уверенной постановки курков 1 и 2 на боевой взвод штоки 6 и 7 подсоединены таким образом, чтобы иметь как можно большое плечо рычага для оттягивания курков 1 и 2 назад. Ручной перевод для установки очередности выстрела сводится к наклону вертикального плеча 26 в ту или другую сторону, при котором одно из горизонтальных плеч (24 или 25) опускается, а другое горизонтальное плечо поднимается до сближения с неподпружиненным концом одного из шептал (20 или 21) и выстрел осуществляется путем увеличения наклона вертикального плеча 26 с помощью спускового крючка 34,при котором поднятое горизонтальное плечо (24 или 25) срывает шептало с боевого взвода. Установка очередности выстрела осуществляется путем поворота диска 29 любым пальцем любой руки за буртик 30. В предлагаемом ударно-спусковом механизме положение буртика 30 ближе к концу рычага запирания 31 сигнализирует о готовности к выстрелу правого ствола, а близкое расположение буртика 30 к оси поворота рычага запирания 31 сигнализирует о готовности к выстрелу левого ствола. При отказе от первоочередного выстрела из того или иного ствола диску 29 можно придать прежнее положение. Для подготовки ружья к выстрелу стрелок берет правой рукой ружье за шейку ложи в районе спусковой скобы и большим пальцем поворачивает рычаг запирания 31, при этом для устойчивого положения ружья ложа прижимается к боку стрелка локтевым суставом правой руки, а левая рука стрелка готовится к выниманию стреляных гильз и вложению в патронники снаряженных патронов и стволы под действием собственного веса опускаются вниз без какого-либо воздействия левой руки стрелка. Пальцы правой руки стрелка не должны касаться рычага 13, который должен находиться в отпущенном состоянии. При этом детали предлагаемого ударно-спускового механизма занимают следующее положение- при повороте рычага запирания 31 вправо выдвигающаяся назад нижняя запорная планка 40 вместе со скобой 39 передвигают вертикальное плечо 26 трехплечевого рычага влево и его правое горизонтальное плечо 24 поднимается вверх и вплотную касается снизу к неподпружиненному концу правового шептала 20,а левое горизонтальное плечо 25 двигаясь вниз отходит от неподпружиненного конца левого шептала 21. Пружина спуска 36 воздействуя на выступ 35 спускового крючка 34 отодвигает его (34) назад и поводок 32 натягивая вертикальное плечо 26 удерживает его (26) в наклонном положении. При наклоне вертикального плеча 26 хомут 27 поворачивает ось 28 и вместе с ним и диск 29 с буртиком 30, который располагаясь ближе к концу рычага запирания 31 указывает на готовность к выстрелу правого ствола. Полностью отпущенный рычаг 13 взводителя 8 под действием возвратной пружины 12 занимает крайнее нижнее положение,при котором взводитель 8 закрывает паз 15 и увлекая вместе с собой толкатель 9 вместе со 6 штоками 6 и 7 боевых пружин 4 и 5 поворачивает назад курки 1 и 2, которые (1, 2) надавливая сверху на подпружиненные концы шептал 20 и 21 сжимают пружины 22 и становятся на боевой взвод. При подъеме заряженных стволов нижняя запорная планка 40 вместе со скобой 39 двигаясь вперед отходят от вертикального плеча 26, который (26) остается в неподвижном состоянии как и остальные детали предлагаемого ударно-спускового механизма. При возникновении необходимости выстрела,стрелок берет левой рукой ружье за цевье правой рукой за шейку ложи, причем большой палец находится сверху, указательный палец сбоку с правой стороны колодки и тремя пальцами снизу прижимает рычаг 13 вводя ролик 14 в паз 15. При этом взводитель 8 поднимаясь двигает вперед толкатель 9, который (9) двигаясь по неподвижным штокам 6 и 7 сжимает боевые пружины 4 и 5 при неподвижных курках 1 и 2. Другие детали ударноспускового механизма находятся в неподвижном состоянии. 2. Работа деталей и узлов ружья при выстреле из правого ствола. Для производства выстрела стрелок нажимает на спусковой крючок 34, при этом разжимающаяся пружина спуска 36 помогает указательному пальцу стрелка преодолеть сопротивление пружины 22 правого шептала 20. При нажатии на спусковой крючок 34 поводок 32 натягиваясь увеличивает наклон наклоненного влево вертикального плеча 26 и правое горизонтальное плечо 24 двигаясь вверх поднимает неподпружиненный конец правого шептала 20. При увеличении наклона влево вертикального плеча 26 охватывающий его (26) верхний конец хомут 27 поворачивает ось 28 и закрепленный на этой оси 28 диск 29 поворачивается до соприкосновения буртика 30 с рычагом запирания 31. При движении вверх неподпружиненного конца правое шептало 20 поворачиваясь на своей оси опускает подпружиненный конец преодолевая сопротивление пружины 22 и освобождает курок 1 подталкиваемый сжатой боевой пружиной 4 - происходит выстрел. Другие детали ударно-спускового механизма находятся в неподвижном состоянии. 3. Работа деталей и узлов ружья при выстреле из левого ствола. При возникновении необходимости второго выстрела стрелок отпускает спусковой крючок 34 полностью и снова нажимает на него - при отпущенном спусковом крючке 34 детали ударноспускового механизма занимают следующие положения по мере отпускания спускового крючка 34 пружина 22 разжимаясь поднимает подпружиненный конец шептала 20 выше того уровня на котором находилось на боевом взводе с правым курком 1, при этом движению вверх подпружиненного конца правого шептала 20 правый курок 1 не мешает, так как при выстреле на своей оси повернулся вперед и к тому же нижние части обеих курков (1, 2) имеют конфигурацию, не препятствующим движению вверх подпружиненных 23271 концов шептал 20 и 21. При поднятии подпружиненного конца правого шептала 20 его неподпружиненный конец опускаясь на правое горизонтальное плечо 24 смещает его вниз с одновременным переводом вертикального плеча 26 в наклон на правую сторону и поворотом занимает положение близкое к оси поворота рычага запирания 31 указывающее на готовность к выстрелу левого ствола. При переходе вертикального плеча 26 через среднее положение пружина спуска 36 сжимается полностью и когда вертикальное плечо 26 занимает правый уклон пружина спуска 36 разжимаясь, выбирает холостой ход спускового крючка 34. Другие детали предлагаемого ударно-спускового механизма находятся в неподвижном состоянии. Для производства выстрела из левого ствола стрелок снова нажимает на спусковой крючок 34,при этом пружина 36 разжимаясь полностью помогает указательному пальцу стрелка преодолеть сопротивление пружины 22 левого шептала 21. При нажатии на спусковой крючок 34 поводок 32 натягиваясь увеличивает наклон наклоненного вправо вертикального плеча 26 и левое горизонтальное плечо 25 двигаясь вверх поднимает неподпружиненный конец левого шептала 21. При увеличении наклона вправо вертикального плеча 26 охватывающий его (26) верхний конец хомут 27 поворачивает ось 28 и закрепленный на этой оси 28 диск 29 поворачивается до соприкосновения буртика 30 с рычагом запирания 31. При движении вверх неподпружиненного конца левое шептало 21 поворачиваясь на своей оси опускает подпружиненный конец преодолевая сопротивление пружины 22 и освобождает курок 2 подталкиваемый сжатой боевой пружиной 5 - происходит выстрел. Другие детали ударно-спускового механизма находятся в неподвижном состоянии. 4. Постановка ружья на длительное хранение После выброса стреляных гильз ружье при кратковременном пребывании на привале, при переходах и переездах может храниться без ущерба для упругости пружин 22 поддерживающих шептала 20, 21 и пружины спуска 36 остающихся в сжатом состоянии. При постановке ружья на длительное хранение пружины 22 должны быть отпущены путем частичного вывертывания винтов 23, а пружина спуска 36 - частичным вывертыванием винта 38. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ударно-спусковой механизм с одним спусковым крючком охотничьих ружей с откидывающимися стволами,содержащий расположенные в колодке ружья курки с боевыми пружинами, надетыми на тяги соединяющие курки с толкателем ручного взводителя, рычаг которого расположен снаружи колодки за спусковой скобой,качающиеся на осях шептала, подпружиненные концы которых удерживают курки на боевом взводе, а неподпружиненные концы расположены над горизонтальными плечами трехплечевого рычага, вертикальное плечо которого соединено тягой со спусковым крючком с многофункциональной пружиной спуска,скошенную рамку, вделанную в задний конец нижней запорной планки и переводчик-указатель с буртиком, расположенный сверху колодки ружья,отличающийся тем, что для повышенной безопасности и удобства в обращении и меткости выстрела введено раздельное взведение автоматическое для курков и ручное для боевых пружин, для чего курки с бойками соединены тягами с толкателем ручного взводителя, при отпущенном состоянии которого курки постоянно находятся на боевом взводе, а боевые пружины и толкатель ручного взводителя расположены так,чтобы боевые пружины взводились только перед выстрелом, а подпружиненные концы шептал имеют возможность сообщить трехплечевому рычагу наклон в другую сторону после выстрела,обеспечивающую автоматический перевод выстрела на другой ствол, а скошенная рамка на заднем конце нижней запорной планки расположена так, чтобы сообщить вертикальному плечу трехплечевого рычага наклон в сторону постоянной готовности к выстрелу правого ствола после перезаряжания ружья. 2. Ударно-спусковой механизм по п.1,отличающийся тем, что в конструкции пружины спуска имеется регулировочный винт, сообщающий пружине спуска постоянное давление на спусковой крючок, при котором дополнительно достигнуты возможности исключения холостого хода спускового крючка, удержания вертикального плеча трехплечевого рычага в наклонном положении для производства очередного выстрела и регулирования усилия на спусковой крючок. 3. Ударно-спусковой механизм по п.1,отличающийся тем, что хомут переводчикауказателя, охватывающий вертикальное плечо трехплечевого рычага, расположен в колодке с возможностью изменения наклона вертикального плеча для изменения очередности стрельбы по желанию стрелка, и положение буртика на переводчике-указателя сообщает стрелку о первоочередной готовности к выстрелу любого из двух стволов.
