Зубчатый диск для почвообработки

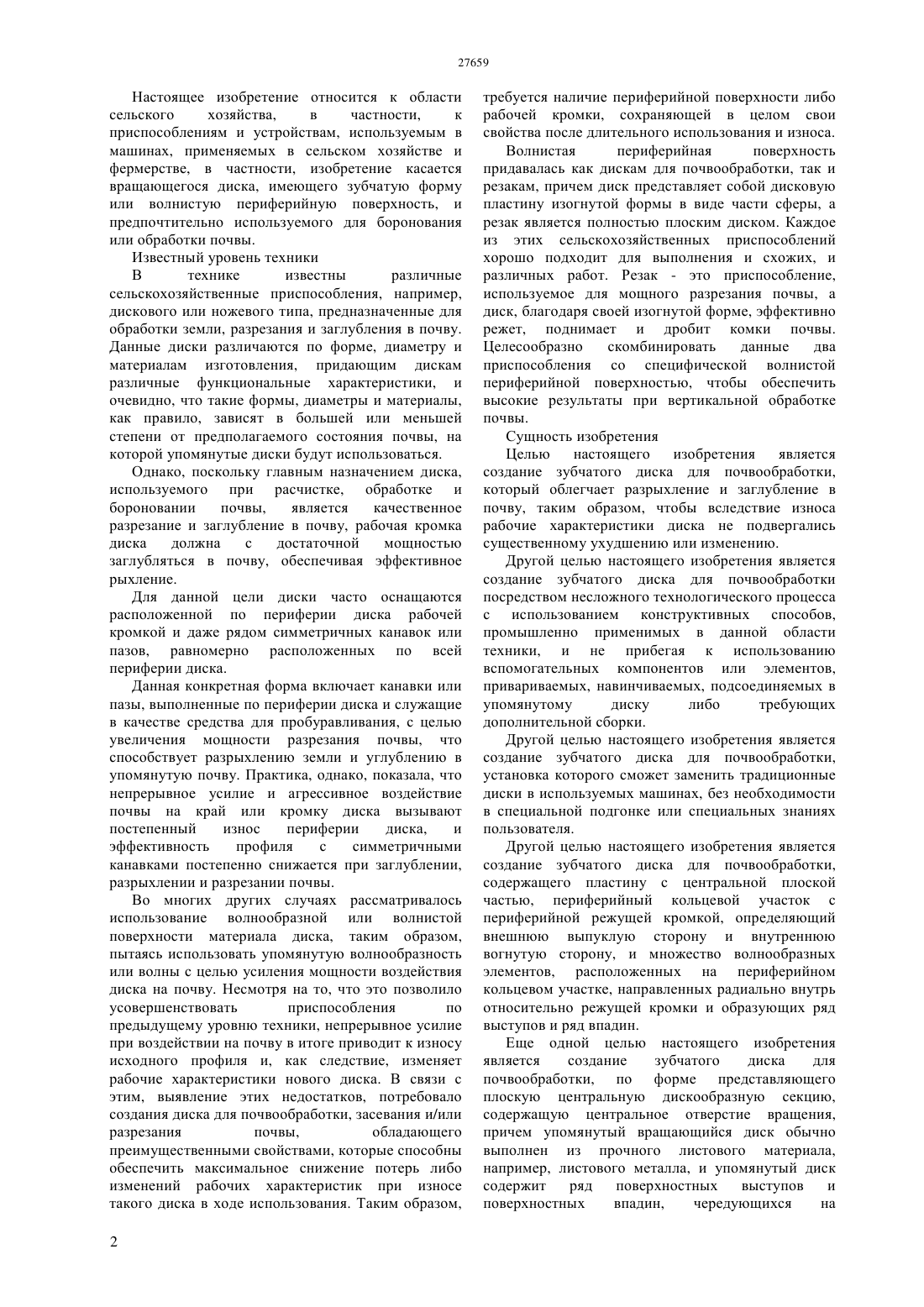

(51) 01 15/16 (2006.01) 01 39/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ЗУБЧАТЫЙ ДИСК ДЛЯ ПОЧВООБРАБОТКИ(57) Зубчатый диск для почвообработки,содержащий пластину с центральной плоской частью, периферийный кольцевой участок с режущей кромкой, определяющий выпуклую сторону и вогнутую сторону, и ряд волнообразных элементов,направленных радиально внутрь относительно режущей кромки и образующих ряд выступов и ряд впадин на периферийном кольцевом участке.(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Касабекова Найля Ертисовна Настоящее изобретение относится к области сельского хозяйства,в частности,к приспособлениям и устройствам, используемым в машинах, применяемых в сельском хозяйстве и фермерстве, в частности, изобретение касается вращающегося диска, имеющего зубчатую форму или волнистую периферийную поверхность, и предпочтительно используемого для боронования или обработки почвы. Известный уровень техники В технике известны различные сельскохозяйственные приспособления, например,дискового или ножевого типа, предназначенные для обработки земли, разрезания и заглубления в почву. Данные диски различаются по форме, диаметру и материалам изготовления, придающим дискам различные функциональные характеристики, и очевидно, что такие формы, диаметры и материалы,как правило, зависят в большей или меньшей степени от предполагаемого состояния почвы, на которой упомянутые диски будут использоваться. Однако, поскольку главным назначением диска,используемого при расчистке, обработке и бороновании почвы,является качественное разрезание и заглубление в почву, рабочая кромка диска должна с достаточной мощностью заглубляться в почву, обеспечивая эффективное рыхление. Для данной цели диски часто оснащаются расположенной по периферии диска рабочей кромкой и даже рядом симметричных канавок или пазов, равномерно расположенных по всей периферии диска. Данная конкретная форма включает канавки или пазы, выполненные по периферии диска и служащие в качестве средства для пробуравливания, с целью увеличения мощности разрезания почвы, что способствует разрыхлению земли и углублению в упомянутую почву. Практика, однако, показала, что непрерывное усилие и агрессивное воздействие почвы на край или кромку диска вызывают постепенный износ периферии диска,и эффективность профиля с симметричными канавками постепенно снижается при заглублении,разрыхлении и разрезании почвы. Во многих других случаях рассматривалось использование волнообразной или волнистой поверхности материала диска, таким образом,пытаясь использовать упомянутую волнообразность или волны с целью усиления мощности воздействия диска на почву. Несмотря на то, что это позволило усовершенствовать приспособления по предыдущему уровню техники, непрерывное усилие при воздействии на почву в итоге приводит к износу исходного профиля и, как следствие, изменяет рабочие характеристики нового диска. В связи с этим, выявление этих недостатков, потребовало создания диска для почвообработки, засевания и/или разрезания почвы,обладающего преимущественными свойствами, которые способны обеспечить максимальное снижение потерь либо изменений рабочих характеристик при износе такого диска в ходе использования. Таким образом,2 требуется наличие периферийной поверхности либо рабочей кромки, сохраняющей в целом свои свойства после длительного использования и износа. Волнистая периферийная поверхность придавалась как дискам для почвообработки, так и резакам, причем диск представляет собой дисковую пластину изогнутой формы в виде части сферы, а резак является полностью плоским диском. Каждое из этих сельскохозяйственных приспособлений хорошо подходит для выполнения и схожих, и различных работ. Резак - это приспособление,используемое для мощного разрезания почвы, а диск, благодаря своей изогнутой форме, эффективно режет, поднимает и дробит комки почвы. Целесообразно скомбинировать данные два приспособления со специфической волнистой периферийной поверхностью, чтобы обеспечить высокие результаты при вертикальной обработке почвы. Сущность изобретения Целью настоящего изобретения является создание зубчатого диска для почвообработки,который облегчает разрыхление и заглубление в почву, таким образом, чтобы вследствие износа рабочие характеристики диска не подвергались существенному ухудшению или изменению. Другой целью настоящего изобретения является создание зубчатого диска для почвообработки посредством несложного технологического процесса с использованием конструктивных способов,промышленно применимых в данной области техники, и не прибегая к использованию вспомогательных компонентов или элементов,привариваемых, навинчиваемых, подсоединяемых в упомянутому диску либо требующих дополнительной сборки. Другой целью настоящего изобретения является создание зубчатого диска для почвообработки,установка которого сможет заменить традиционные диски в используемых машинах, без необходимости в специальной подгонке или специальных знаниях пользователя. Другой целью настоящего изобретения является создание зубчатого диска для почвообработки,содержащего пластину с центральной плоской частью, периферийный кольцевой участок с периферийной режущей кромкой, определяющий внешнюю выпуклую сторону и внутреннюю вогнутую сторону, и множество волнообразных элементов, расположенных на периферийном кольцевом участке, направленных радиально внутрь относительно режущей кромки и образующих ряд выступов и ряд впадин. Еще одной целью настоящего изобретения является создание зубчатого диска для почвообработки, по форме представляющего плоскую центральную дискообразную секцию,содержащую центральное отверстие вращения,причем упомянутый вращающийся диск обычно выполнен из прочного листового материала,например, листового металла, и упомянутый диск содержит ряд поверхностных выступов и поверхностных впадин,чередующихся на периферийном круговом венце упомянутого диска и придающих, по меньшей мере, частичную волнистость его поверхности, причем упомянутые поверхностные выступы выдаются по направлению к выпуклой стороне упомянутого кругового венца упомянутого диска, а упомянутые поверхностные впадины расположены по направлению к вогнутой стороне упомянутого кругового венца упомянутого диска, и упомянутая волнистость поверхности комбинируется с асимметричной зубчатой периферийной кромкой, которая содержит ряд асимметричных периферийных выступов и асимметричных периферийных впадин пилообразной формы, и такая комбинация волнистости поверхности и периферийного гребня обеспечивает в целом постоянство рабочих характеристик диска даже после его износа в ходе использования. Еще одной целью настоящего изобретения является создание зубчатого диска для почвообработки,содержащего пластину с периферийной режущей кромкой и центральной секцией и ряд волнообразных элементов,расположенных на пластине,направленных радиально внутрь относительно режущей кромки и образующих ряд выступов и ряд впадин, причем один из ряда выступов или ряда впадин в радиальном направлении выходит за пределы другого ряда выступов или ряда впадин, вследствие чего периферийная режущая кромка образует радиально зубчатую режущую кромку. Указанные и другие цели, признаки и преимущества настоящего изобретения будут более понятны при их рассмотрении вместе с сопроводительными чертежами и описанием. Краткое описание чертежей Предлагаемое изобретение проиллюстрировано на примере следующих чертежей, где Фиг.1 - горизонтальная проекция диска для почвообработки по настоящему изобретению, вид с выпуклой стороны Фиг.2 - вертикальная боковая проекция диска по Фиг.1 Фиг.3 - укрупненный вид диска в поперечном разрезе, по линиям разреза - по фиг.1 Фиг.4 - укрупненный вид сверху части диска в окружностипо фиг.1 и Фиг.5 - укрупненный вид диска в поперечном разрезе, по окружностипо фиг.2. Описание предпочтительных вариантов осуществления изобретения Как видно из подробного описания изобретения,оно относится к зубчатому или волнообразному диску или резаку для почвообработки, а именно к комбинации диска и резака, как указано цифрой 1 на фиг.1. Как известно в данной области техники,такой вид дисков может быть выполнен из прочного металлического листа с помощью процессов механического формования или штамповки, обычно применяемых для такого вида процессов изгибания,либо иным подходящим или аналогичным способом,известным в данной области техники. Диск 1 предназначен для вращения в качестве режущей и разрыхляющей пластины и с этой целью устанавливается на центральный вал, который в практических целях соединяется с центральной апертурой или отверстием 2, имеющим, как правило, круглую форму. Упомянутое центральное отверстие 2 расположено в центральной плоской части или секции 3, имеющей диаметр , как показано на фиг.1. В соответствии с изобретением,данная плоская секция 3 соединена с периферийным кольцевым участком 4, содержащим периферийную режущую кромку 5 и ряд волнообразных элементов,направленных радиально внутрь относительно режущей кромки 5 и образующих ряд выступов 6 и ряд впадин 7. Периферийный кольцевой участок 4 определяет внешнюю выпуклую сторону 8 и внутреннюю вогнутую сторону 9 и выступает в поперечном направлении относительно центральной плоской части 3 на расстояние . Кольцевой участок 4 может выступать в поперечном направлении относительно центральной части 3 по прямой или кривой линии в зависимости от требуемой конструкции диска. Однако, упомянутые выступы 6 и впадины 7,образующие поверхностную волнистость или волнообразные элементы диска 1, также могут иметь иное расположение, не проиллюстрированное здесь в целях ясности, например, быть наклонены вперед или назад либо расположены под углом к радиальному направлению и/или иным аналогичным образом в соответствии с разработкой настоящего изобретения. Для облегчения идентификации характерных элементов диска 1 и для лучшей ссылки на упомянутые поверхностные выступы 6 и поверхностные впадины 7, им дается определение,согласно которому принимается, что упомянутые поверхностные выступы 6 это - такие элементы волнистой поверхности,которые являются выпуклыми, выступающими либо изогнутыми в направлении выпуклой стороны 8 диска. Поверхностные впадины 7 определяются как понижающиеся или углубляющиеся секции волнистой поверхности,которые являются вогнутыми по отношению к той же выпуклой стороне диска 1 и противоположными по отношению к поверхностным выступам 6, так что на кольцевом участке образуется круговой венец в виде волнистой или рифленой поверхности с вогнутостями и выпуклостями, сформированными таким образом, как показано на фиг.3 и фиг.4. Периферийная кромка 5 образует режущую кромку диска, предназначенную для воздействия на почву. Предпочтительно, чтобы периферийная кромка была заточена посредством соответствующего скашивания кромок или снятия фасок, как показано на фиг. 5, аналогично заточке ножевого лезвия, и такое скошенное или заточенное лезвие дополняет формирование периферийной кромки, имеющей зубчатую конфигурацию. В целях настоящего изобретения упомянутая зубчатая периферийная кромка содержит ряд асимметричных периферийных выступов 11 (фиг.4),3 формирующих гребни по направлению к периферии диска 1, и ряд асимметричных периферийных впадин 12, минимумы которых расположены по направлению к центральной части диска 1, и которые чередуются с упомянутыми периферийными выступами 11. В соответствии с настоящим изобретением, периферийные выступы 11 и периферийные впадины 12 могут быть скомбинированы любым подходящим образом с выступами 6 и впадинами 7. Например,периферийные выступы 11 могут являться радиальным продолжением выступов 6, а периферийные впадины 12 могут быть радиальным уменьшением впадин 7 или наоборот. Другими словами, один ряд выступов или ряд впадин в радиальном направлении выходит за пределы другого ряда выступов или ряда впадин, вследствие чего периферийная поверхность или периферийная режущая кромка 5 является волнистой кромкой с асимметричными периферийными выступами 11 кромки и ассиметричными периферийными впадинами 12 кромки, определенными на горизонтальной проекции диска, образующей радиально асимметричную зубчатую режущую кромку, как показано на фиг.1 и фиг.4. Таким образом, режущая кромка диска 1 представлена в виде асимметрично зубчатой периферийной кромки, поскольку она содержит периферийную кромку пилообразной формы,заточенную обычным способом,которая выравнивается в высших точках асимметричных периферийных выступов 11 и в нижних точках асимметричных периферийных впадин 12. Асимметричные периферийные выступы 11 и асимметричные периферийные впадины 12 чередуются пилообразно. Следует отметить, что в целях настоящего изобретения при упоминании пилообразного профиля имеется в виду, что кромка диска 1 содержит ряд зубьев с более выраженным и коротким режущим краем и режущим краем меньшего уклона и большей длины, не обязательно прямым, но достаточно гладким, как того требуется,в то же время, сохраняя упомянутый зубчатый профиль. Другими словами,диск содержит ряд волнообразных элементов, направленных радиально внутрь относительно режущей кромки и образующих ряд поверхностных выступов 6 и ряд поверхностных впадин 7, причем один из ряда выступов или ряда впадин в радиальном направлении выходит за пределы другого ряда выступов или ряда впадин, вследствие чего периферийная режущая кромка образует зубчатую режущую кромку. Таким образом, зубчатая режущая кромка предпочтительно является волнистой кромкой с выступами 11 кромки и впадинами 12 кромки,определенными на горизонтальной проекции диска, и, что еще более предпочтительно,волнистая кромка образует кромку синусоидального вида с ориентированным по окружности гребнем кромки. Как было описано выше, периферийный кольцевой участок 4 содержит выпуклую сторону 8 4 и вогнутую сторону 9, и на обеих упомянутых сторонах выполнены упомянутый ряд выступов 6 и упомянутый ряд впадин 7, причем выступы на одной стороне определяют впадины на противоположной стороне. Что касается режущей периферийной кромки 5, то периферийные выступы 11, в радиальном направлении выходящие за пределы периферийных впадин 12, представляют собой(образуют) периферийные выступы,выполненные на выпуклой стороне 8, при этом зеркальная конструкция также предусматривается настоящим изобретением. Данная конкретная структура диска 1 продемонстрировала поразительные результаты при заглублении и разрыхлении почвы не только в течение первых часов использования, но и сохраняла свои рабочие характеристики в течение долгих дней работы и в условиях постоянного износа кромки и диаметра с течением времени. В результате,благодаря сочетанию важной центральной части 3, являющейся плоской, и изогнутого или наклонного кольцевого участка 4,имеющего волнообразную форму,получен полезный эффект. В целях улучшения результатов наружный диаметрдиска и диаметр СР центральной части 3 соотносятся таким образом, что отношение / приблизительно равно 0,4 - 0,7 и предпочтительно равно 0,59. Кроме этого,периферийный кольцевой участок 4 выступает в поперечном направлении относительно центральной плоской части 3 на расстояние , показанное на Фиг. 2, и отношение / приблизительно равно 0,02 - 0,05 и предпочтительно равно 0,03. Высота волнообразных элементов, обозначенная ссылкой Н на Фиг.3, предпочтительно составляет от 7 до 9 мм,а толщина диска, обозначенная ссылкойна Фиг.5, составляет приблизительно 6 мм, причем толщина скошенной кромки 10, обозначенная ссылкой ТЕ, составляет от 7 мм до 13 мм. Согласно наиболее предпочтительным размерам диска 1,наружный диаметрможет быть около 570 мм,диаметр СР центральной части 3 около 340 мм,диаметроколо 46 мм. Описанная выше изобретательская конструкция диска 1, не только позволяет в целом защитить ассиметрично зазубренную режущую кромку пилообразной формы, при которой износ диска 1 происходит особым образом, и периферийная или режущая кромка защищена благодаря использованию асимметричных периферийных выступов и впадин, но также обеспечивает улучшенный угол атаки режущего почву диска при его применении, в частности, при вертикальной обработке почвы. Предлагаемый по настоящему изобретению диск позволяет получить ту же степень перемешивания почвы, что и изогнутые диски с большими вогнутыми участками, а именно традиционные диски известных конструкций. Предложенная комбинация большой плоской части 3, изогнутого или наклонного кольцевого участка 4 и зубчатой формы периферийной кромки позволяет повысить качество заглубления и рыхления почвы, а также улучшить рабочие характеристики режущей кромки или поверхности,одновременно улучшая вращательное действие диска 1. Кроме этого,рабочие характеристики диска по настоящему изобретению не претерпевают существенного ухудшения даже в случае износа диска и очевидного уменьшения его наружного диаметра. Это означает,что зубчатый профиль режущей кромки сохраняется даже после длительного использования и износа диска. Профиль режущей кромки не снашивается в отличие от известных конструкций. Хотя выше описаны и проиллюстрированы предпочтительные варианты осуществления настоящего изобретения, специалистам в данной области техники очевидно, что в него могут быть внесены изменения и модификации, не выходящие за пределы объема изобретения, определенного прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зубчатый диск для почвообработки,содержащий пластину с центральной плоской частью,периферийный кольцевой участок с режущей периферийной кромкой, определяющий внешнюю выпуклую сторону и внутреннюю вогнутую сторону, и ряд волнообразных элементов, расположенных на периферийном кольцевом участке, направленных радиально внутрь относительно режущей кромки и образующих ряд выступов и ряд впадин,отличающийся тем, что наружный диаметр диска равен , диаметр центральной плоской части равен СР, и значение отношения / приблизительно равно от 0,4 до 0,7, и наружный диаметр диска равен , и периферийный кольцевой участок выступает в поперечном направлении относительно центральной плоской части на расстояние , и отношение/ приблизительно равно от 0,02 до 0,05. 2. Диск по п.1, отличающийся тем, что один из ряда выступов или ряда впадин в радиальном направлении выходит за пределы другого, ряда выступов или ряда впадин,вследствие чего режущая периферийная кромка является волнистой кромкой с асимметричными периферийными выступами кромки и асимметричными периферийными впадинами кромки, определяемыми на горизонтальной проекции диска, образующей радиально ассиметричную зубчатую режущую кромку. 3. Диск по п.1, отличающийся тем, что упомянутый ряд выступов и упомянутый ряд впадин образованы на обеих, выпуклой и вогнутой,сторонах, и на котором один из упомянутых ряда выступов и ряда впадин, в радиальном направлении выходящий за пределы другого ряда выступов и ряда впадин,является рядом выступов,образованных на упомянутой выпуклой стороне. 4. Диск по п.1, отличающийся тем, что волнистая кромка образует кромку синусоидального вида. 5. Диск по п.1, отличающийся тем, что отношения / равно 0,59. 6. Диск по п.1, отличающийся тем, что центральная плоская часть содержит центральную апертуру.
