Смазочно-охлаждающая жидкость для механической обработки металлов

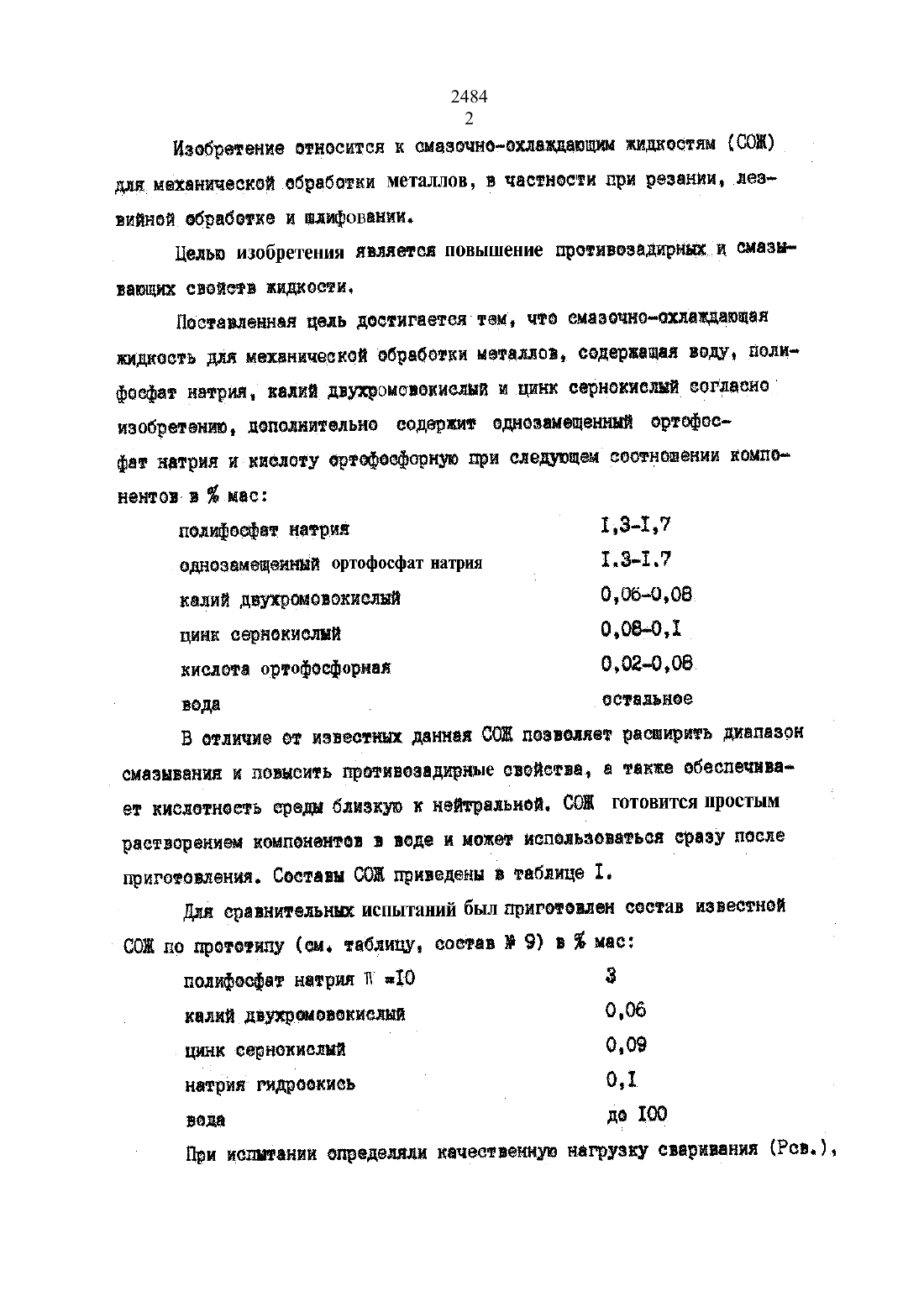

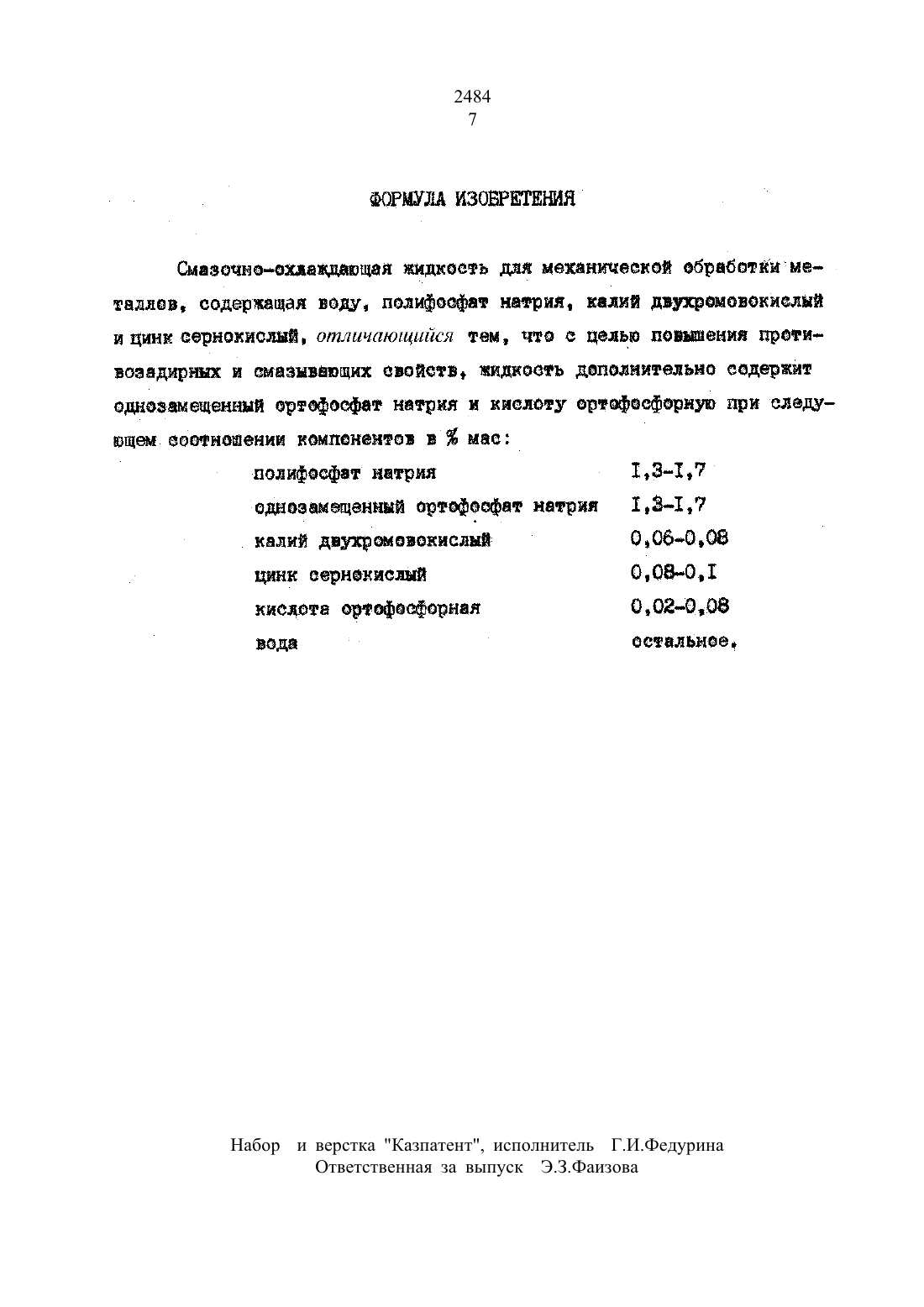

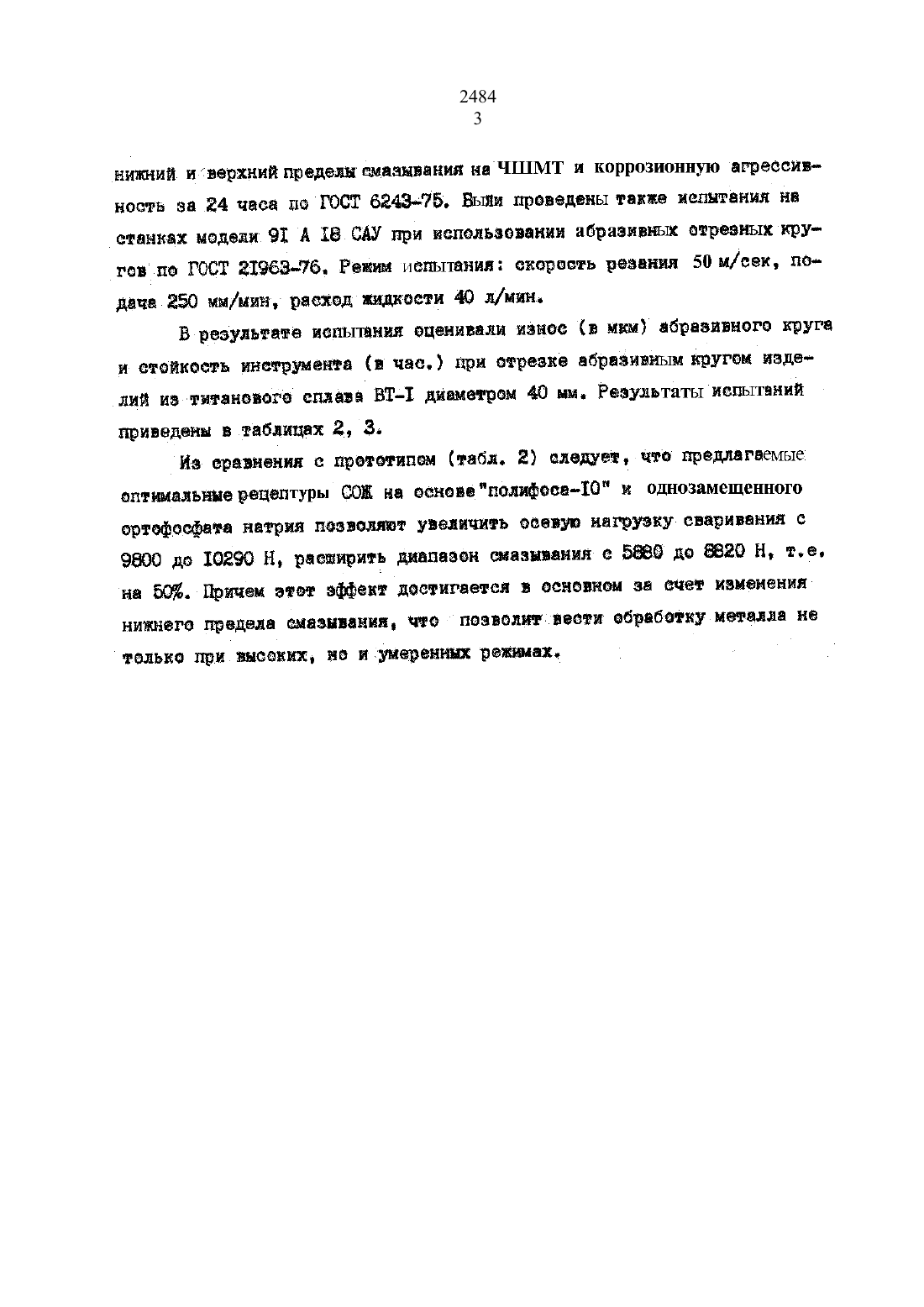

Изобретение относится к смааочноеохлащдавщни жидкостям (СОЖ) для механической обработки металлов, в частности при реаании. лев виднойобработке И шлифовании.Целью изобретения является повьпнение противозаднрннщ н смазы вающих ововотв ЦйддвстдиПоставленная цель доотнгаетея том, что еыаэочно-охлаждающая жидкость для цеханичеокой обработки металлов, содержащая воду, полнфоефат натрия. калии двухронопониолвв о цинк оорнокиолып еогдаоноо изобретению, дополнительно содержит одноаанещеннщ ортофосфат натрия и-кислоту ортофосфорную при оледующоыеоотношении компо нентов п насполофоофат натрия 1,3-1,е-дноаамещаанвй ортофосфат натрия 1 ДЗ- .7 калий днукромовокиолнп П О,0 о 008 цвнк еернокиелнй 0080,1 кислоте ортофосфорная ВО 2 м 0.08 веда . остадъноеВ отличие от известным донная СОЕ позволяет расширить диапазон смазывания Ы повысить протнвозадирные овойотаа, е также обеспечиваот кислотность вреда близкую к нейтральной. (Юн готовится простымВЕЛЗФВОВЗННЭМ ЕЭМПФНВНФОЕ В воде И НОЖЕ НВПЖЬЗФВЕЬСЗ ораву 5106318приготовлении. Составы СОЕ приведены 3 таблице 1. Дав сравнительным испыпоний бьылпрнготовлен ооотав известнойСОЖ по прототипу Сем. табзицу. ооетав В 9) в насПри яоптанин определяла качеетвонную нагрузку сваривания СРев.3.глиняный и-верхннй предписывая-лишняя наоЧШМТ и коррозионную агреман кость за 24 чае-а по ГОСТ агаве-ты Вши преподаны тэта пенатах-шк н станках модем 91 д КВ. СМ при использовании абразивных отрезных кругов по ГОСТ 21961346, Режим испытания скорость резания 50 м/сек, подача 250 тли/мин разжал нажиты-эк 49 л/мпн.В результата копытная оценивали здание (в мкм) абразивного круга и стойкость инструмента в чае.) при отрезке абразивным кругом надо-влив эха-титанового- сплава ВТ-1 диаметром 46 нм. Результаты испытана приведены в таблицах 2, З.На орввнения с прототипом (табл. 2) следует. что предлагаемые. оптимальна рецептуры СОЕ на остова подвизается-КО в однозамещенного ортефоефата натрия подпадают увеличить оденут нагрузку сваривания с 9800 до 19290 Н, расширить диапазон извивания с БЭ до 29 Н, же. на 60. - Шатен этот аффект достигается в основном за тет изменениянижнего предела инвалидная. что познания-вести обработку металла неоды мы. . . а ша мы А. в шьт мчат что штат Е. 5.3 чтет тща 3.8 шиш ь юза на да ьчо 85 под шва за тощим на а а а з г шов 6 за. на а а шва а. 6 8.0. щгцдщд За 85 моды шов 5 за 86 за 8.0 почтамт та. нм мин м а тоьыщтон ом мы он он он юн юн он 2 .дьоовщомоцшнш об од. в но В но Чю без еще. лишних лвооывовоа он а а Чт об Ню его зато жшнза ниву придидвое днищ лысо дэош го ню во ню эф двоохазо лооцьщ пшшцкпсццоыошщщ ошшю ощю оьюю опыт они опыт ошшю ошшш . шк ъщщаюаао шоюшппдныоошо оные оыш оные офисы ошыон отцом отцом отцом . .що ш
