Сборно-разборное сооружение

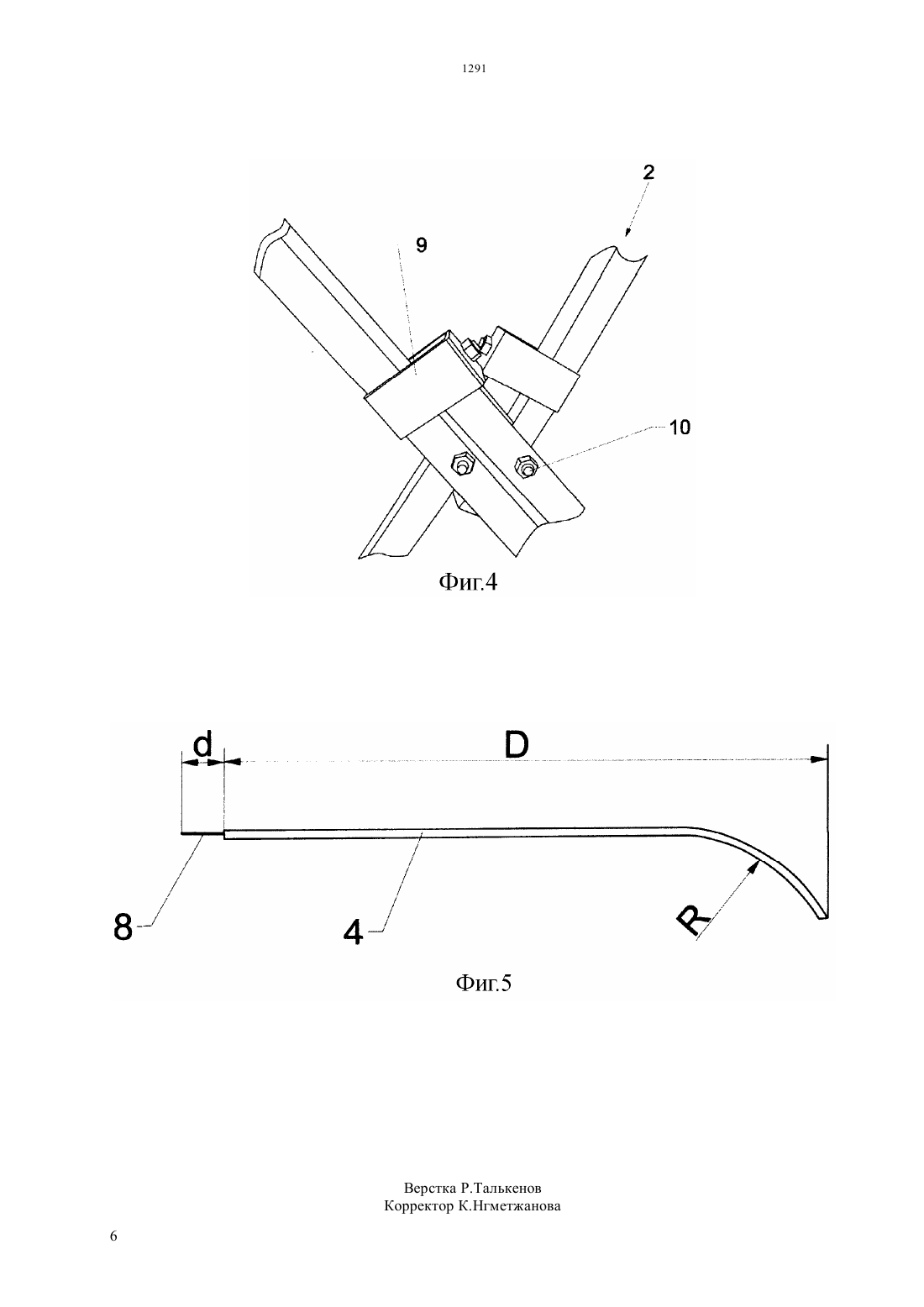

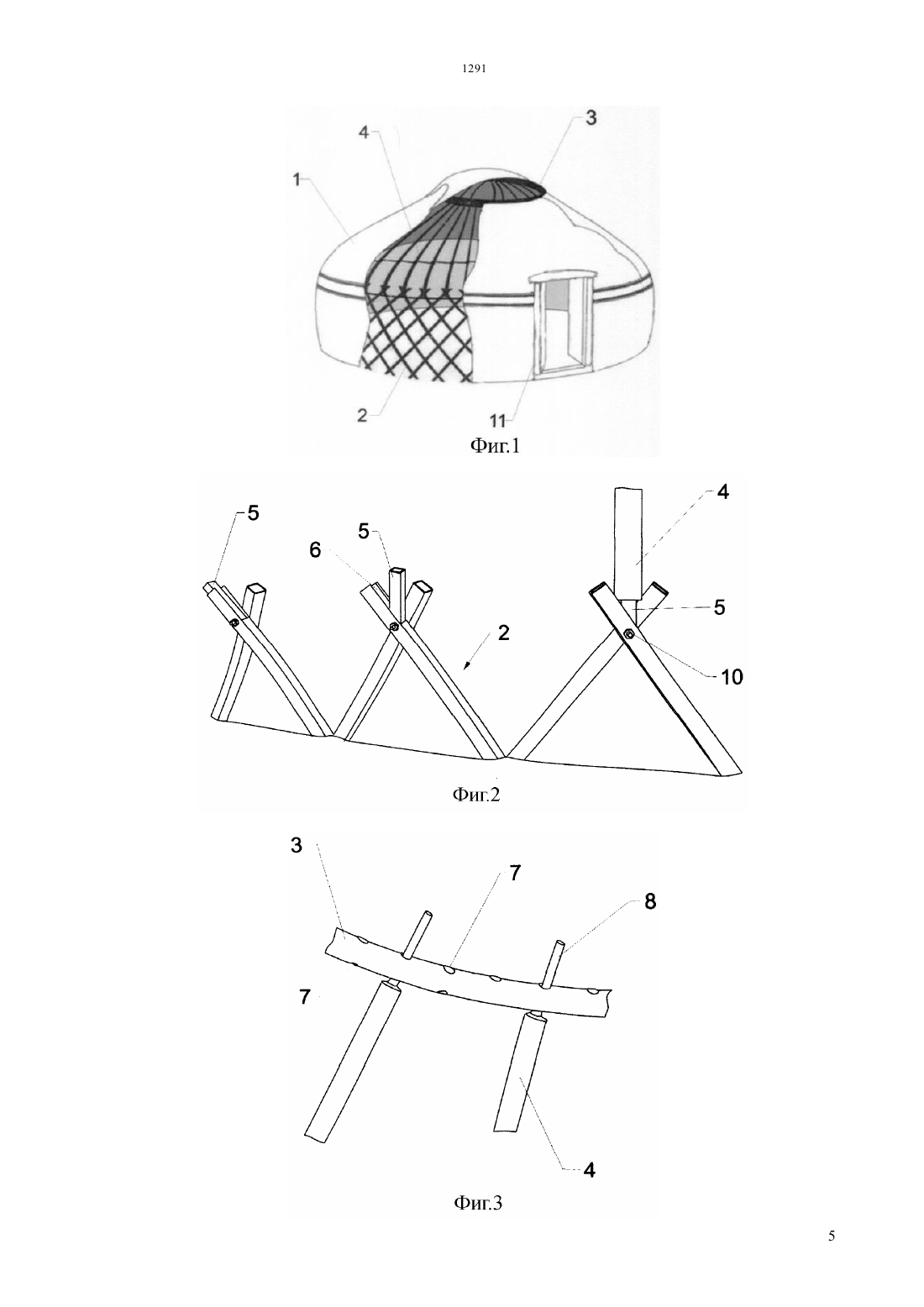

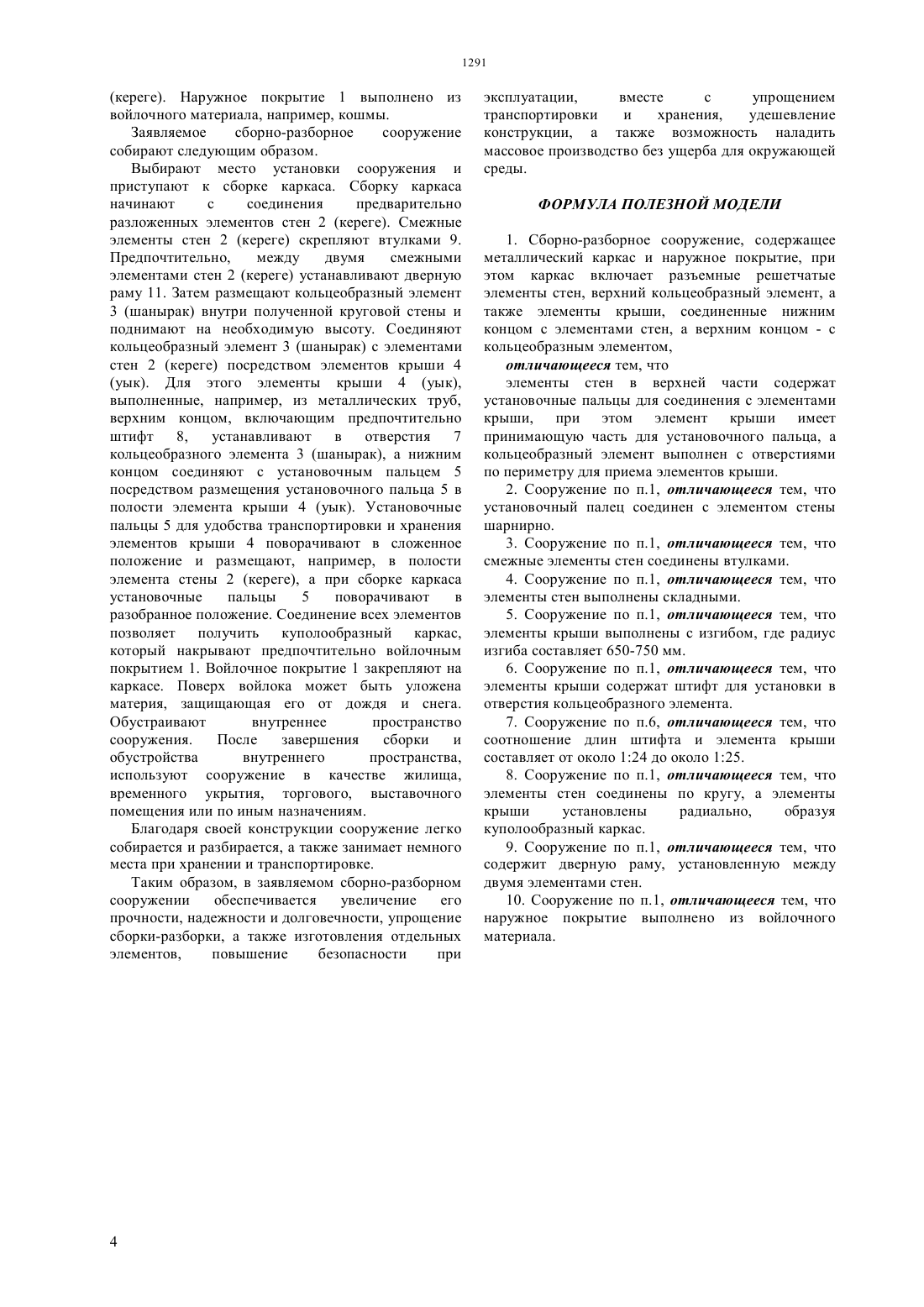

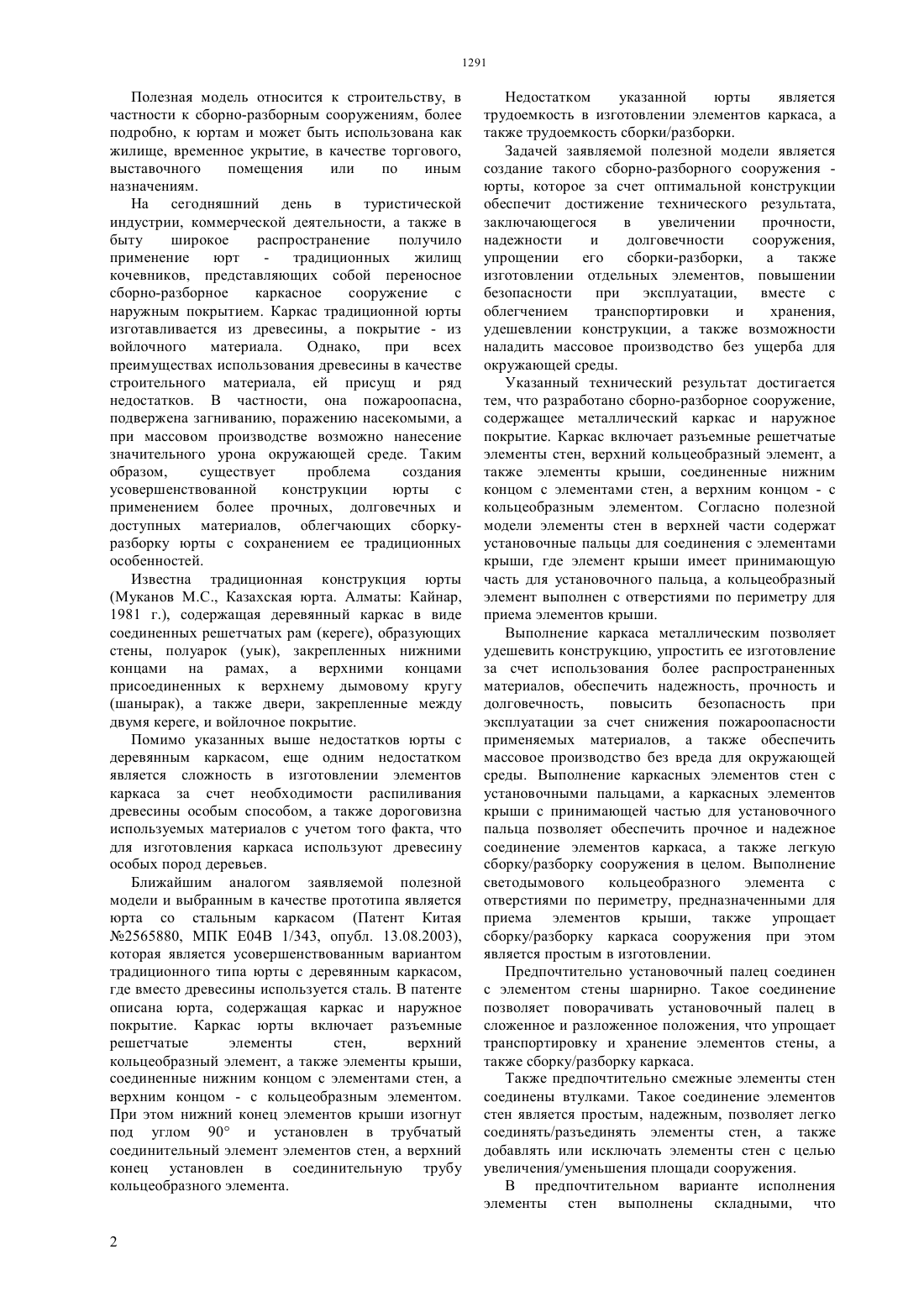

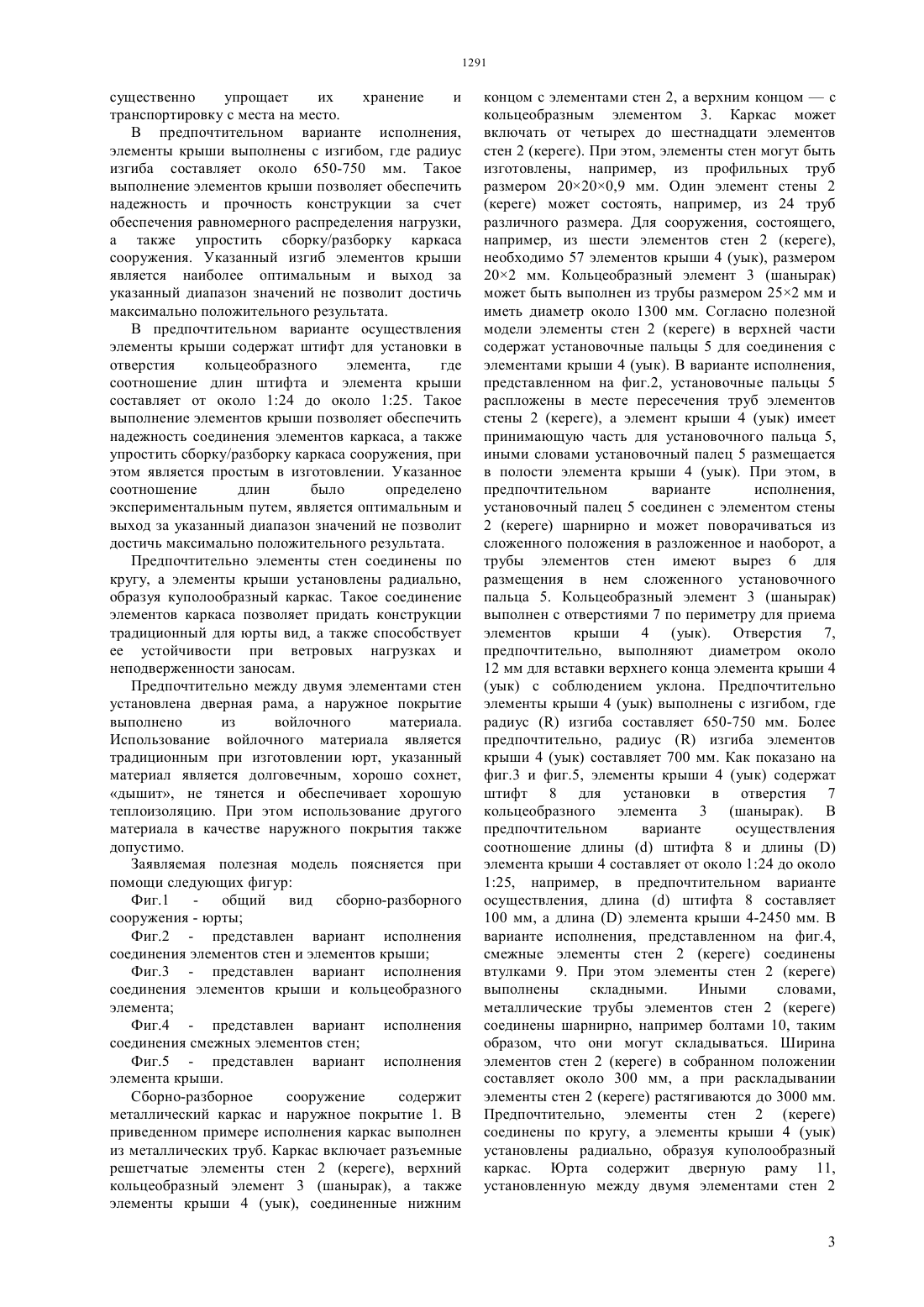

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ стен, а верхним концом - с кольцеобразным элементом. Согласно полезной модели элементы стен в верхней части содержат установочные пальцы для соединения с элементами крыши, при этом элемент крыши имеет принимающую часть для установочного пальца, а кольцеобразный элемент выполнен с отверстиями по периметру для приема элементов крыши. Заявляемое сборно-разборное сооружение обеспечивает увеличение прочности, надежности и долговечности сооружения, упрощение его сборкиразборки, а также изготовления отдельных элементов,повышение безопасности при эксплуатации,вместе с упрощением транспортировки, удешевление конструкции, а также возможность наладить массовое производство без ущерба для окружающей среды.(57) Полезная модель относится к строительству, в частности к сборно-разборным сооружениям, более подробно, к юртам и может быть использована как жилище, временное укрытие, в качестве торгового,выставочного помещения или по иным назначениям. Сборно-разборное сооружение содержит металлический каркас и наружное покрытие. Каркас включает разъемные решетчатые элементы стен,верхний кольцеобразный элемент, а также элементы крыши, соединенные нижним концом с элементами Полезная модель относится к строительству, в частности к сборно-разборным сооружениям, более подробно, к юртам и может быть использована как жилище, временное укрытие, в качестве торгового,выставочного помещения или по иным назначениям. На сегодняшний день в туристической индустрии, коммерческой деятельности, а также в быту широкое распространение получило применение юрт традиционных жилищ кочевников, представляющих собой переносное сборно-разборное каркасное сооружение с наружным покрытием. Каркас традиционной юрты изготавливается из древесины, а покрытие - из войлочного материала. Однако,при всех преимуществах использования древесины в качестве строительного материала, ей присущ и ряд недостатков. В частности, она пожароопасна,подвержена загниванию, поражению насекомыми, а при массовом производстве возможно нанесение значительного урона окружающей среде. Таким образом,существует проблема создания усовершенствованной конструкции юрты с применением более прочных, долговечных и доступных материалов, облегчающих сборкуразборку юрты с сохранением ее традиционных особенностей. Известна традиционная конструкция юрты(Муканов М.С., Казахская юрта. Алматы Кайнар,1981 г.), содержащая деревянный каркас в виде соединенных решетчатых рам (кереге), образующих стены, полуарок (уык), закрепленных нижними концами на рамах, а верхними концами присоединенных к верхнему дымовому кругу(шанырак), а также двери, закрепленные между двумя кереге, и войлочное покрытие. Помимо указанных выше недостатков юрты с деревянным каркасом, еще одним недостатком является сложность в изготовлении элементов каркаса за счет необходимости распиливания древесины особым способом, а также дороговизна используемых материалов с учетом того факта, что для изготовления каркаса используют древесину особых пород деревьев. Ближайшим аналогом заявляемой полезной модели и выбранным в качестве прототипа является юрта со стальным каркасом (Патент Китая 2565880, МПК Е 04 В 1/343, опубл. 13.08.2003),которая является усовершенствованным вариантом традиционного типа юрты с деревянным каркасом,где вместо древесины используется сталь. В патенте описана юрта, содержащая каркас и наружное покрытие. Каркас юрты включает разъемные решетчатые элементы стен,верхний кольцеобразный элемент, а также элементы крыши,соединенные нижним концом с элементами стен, а верхним концом - с кольцеобразным элементом. При этом нижний конец элементов крыши изогнут под углом 90 и установлен в трубчатый соединительный элемент элементов стен, а верхний конец установлен в соединительную трубу кольцеобразного элемента. Недостатком указанной юрты является трудоемкость в изготовлении элементов каркаса, а также трудоемкость сборки/разборки. Задачей заявляемой полезной модели является создание такого сборно-разборного сооружения юрты, которое за счет оптимальной конструкции обеспечит достижение технического результата,заключающегося в увеличении прочности,надежности и долговечности сооружения,упрощении его сборки-разборки,а также изготовлении отдельных элементов, повышении безопасности при эксплуатации, вместе с облегчением транспортировки и хранения,удешевлении конструкции, а также возможности наладить массовое производство без ущерба для окружающей среды. Указанный технический результат достигается тем, что разработано сборно-разборное сооружение,содержащее металлический каркас и наружное покрытие. Каркас включает разъемные решетчатые элементы стен, верхний кольцеобразный элемент, а также элементы крыши, соединенные нижним концом с элементами стен, а верхним концом - с кольцеобразным элементом. Согласно полезной модели элементы стен в верхней части содержат установочные пальцы для соединения с элементами крыши, где элемент крыши имеет принимающую часть для установочного пальца, а кольцеобразный элемент выполнен с отверстиями по периметру для приема элементов крыши. Выполнение каркаса металлическим позволяет удешевить конструкцию, упростить ее изготовление за счет использования более распространенных материалов, обеспечить надежность, прочность и долговечность,повысить безопасность при эксплуатации за счет снижения пожароопасности применяемых материалов, а также обеспечить массовое производство без вреда для окружающей среды. Выполнение каркасных элементов стен с установочными пальцами, а каркасных элементов крыши с принимающей частью для установочного пальца позволяет обеспечить прочное и надежное соединение элементов каркаса, а также легкую сборку/разборку сооружения в целом. Выполнение светодымового кольцеобразного элемента с отверстиями по периметру, предназначенными для приема элементов крыши, также упрощает сборку/разборку каркаса сооружения при этом является простым в изготовлении. Предпочтительно установочный палец соединен с элементом стены шарнирно. Такое соединение позволяет поворачивать установочный палец в сложенное и разложенное положения, что упрощает транспортировку и хранение элементов стены, а также сборку/разборку каркаса. Также предпочтительно смежные элементы стен соединены втулками. Такое соединение элементов стен является простым, надежным, позволяет легко соединять/разъединять элементы стен, а также добавлять или исключать элементы стен с целью увеличения/уменьшения площади сооружения. В предпочтительном варианте исполнения элементы стен выполнены складными, что существенно упрощает их хранение и транспортировку с места на место. В предпочтительном варианте исполнения,элементы крыши выполнены с изгибом, где радиус изгиба составляет около 650-750 мм. Такое выполнение элементов крыши позволяет обеспечить надежность и прочность конструкции за счет обеспечения равномерного распределения нагрузки,а также упростить сборку/разборку каркаса сооружения. Указанный изгиб элементов крыши является наиболее оптимальным и выход за указанный диапазон значений не позволит достичьмаксимально положительного результата. В предпочтительном варианте осуществления элементы крыши содержат штифт для установки в отверстия кольцеобразного элемента,где соотношение длин штифта и элемента крыши составляет от около 124 до около 125. Такое выполнение элементов крыши позволяет обеспечить надежность соединения элементов каркаса, а также упростить сборку/разборку каркаса сооружения, при этом является простым в изготовлении. Указанное соотношение длин было определено экспериментальным путем, является оптимальным и выход за указанный диапазон значений не позволит достичь максимально положительного результата. Предпочтительно элементы стен соединены по кругу, а элементы крыши установлены радиально,образуя куполообразный каркас. Такое соединение элементов каркаса позволяет придать конструкции традиционный для юрты вид, а также способствует ее устойчивости при ветровых нагрузках и неподверженности заносам. Предпочтительно между двумя элементами стен установлена дверная рама, а наружное покрытие выполнено из войлочного материала. Использование войлочного материала является традиционным при изготовлении юрт, указанный материал является долговечным, хорошо сохнет,дышит, не тянется и обеспечивает хорошую теплоизоляцию. При этом использование другого материала в качестве наружного покрытия также допустимо. Заявляемая полезная модель поясняется при помощи следующих фигур Фиг.1 общий вид сборно-разборного сооружения - юрты Фиг.2 - представлен вариант исполнения соединения элементов стен и элементов крыши Фиг.3 - представлен вариант исполнения соединения элементов крыши и кольцеобразного элемента Фиг.4 - представлен вариант исполнения соединения смежных элементов стен Фиг.5 - представлен вариант исполнения элемента крыши. Сборно-разборное сооружение содержит металлический каркас и наружное покрытие 1. В приведенном примере исполнения каркас выполнен из металлических труб. Каркас включает разъемные решетчатые элементы стен 2 (кереге), верхний кольцеобразный элемент 3 (шанырак), а также элементы крыши 4 (уык), соединенные нижним концом с элементами стен 2, а верхним концомс кольцеобразным элементом 3. Каркас может включать от четырех до шестнадцати элементов стен 2 (кереге). При этом, элементы стен могут быть изготовлены, например, из профильных труб размером 20200,9 мм. Один элемент стены 2(кереге) может состоять, например, из 24 труб различного размера. Для сооружения, состоящего,например, из шести элементов стен 2 (кереге),необходимо 57 элементов крыши 4 (уык), размером 202 мм. Кольцеобразный элемент 3 (шанырак) может быть выполнен из трубы размером 252 мм и иметь диаметр около 1300 мм. Согласно полезной модели элементы стен 2 (кереге) в верхней части содержат установочные пальцы 5 для соединения с элементами крыши 4 (уык). В варианте исполнения,представленном на фиг.2, установочные пальцы 5 распложены в месте пересечения труб элементов стены 2 (кереге), а элемент крыши 4 (уык) имеет принимающую часть для установочного пальца 5,иными словами установочный палец 5 размещается в полости элемента крыши 4 (уык). При этом, в предпочтительном варианте исполнения,установочный палец 5 соединен с элементом стены 2 (кереге) шарнирно и может поворачиваться из сложенного положения в разложенное и наоборот, а трубы элементов стен имеют вырез 6 для размещения в нем сложенного установочного пальца 5. Кольцеобразный элемент 3 (шанырак) выполнен с отверстиями 7 по периметру для приема элементов крыши 4 (уык). Отверстия 7,предпочтительно, выполняют диаметром около 12 мм для вставки верхнего конца элемента крыши 4(уык) с соблюдением уклона. Предпочтительно элементы крыши 4 (уык) выполнены с изгибом, где радиусизгиба составляет 650-750 мм. Более предпочтительно, радиусизгиба элементов крыши 4 (уык) составляет 700 мм. Как показано на фиг.3 и фиг.5, элементы крыши 4 (уык) содержат штифт 8 для установки в отверстия 7 кольцеобразного элемента 3 (шанырак). В предпочтительном варианте осуществления соотношение длиныштифта 8 и длиныэлемента крыши 4 составляет от около 124 до около 125, например, в предпочтительном варианте осуществления, длинаштифта 8 составляет 100 мм, а длинаэлемента крыши 4-2450 мм. В варианте исполнения, представленном на фиг.4,смежные элементы стен 2 (кереге) соединены втулками 9. При этом элементы стен 2 (кереге) выполнены складными. Иными словами,металлические трубы элементов стен 2 (кереге) соединены шарнирно, например болтами 10, таким образом, что они могут складываться. Ширина элементов стен 2 (кереге) в собранном положении составляет около 300 мм, а при раскладывании элементы стен 2 (кереге) растягиваются до 3000 мм. Предпочтительно, элементы стен 2 (кереге) соединены по кругу, а элементы крыши 4 (уык) установлены радиально, образуя куполообразный каркас. Юрта содержит дверную раму 11,установленную между двумя элементами стен 2(кереге). Наружное покрытие 1 выполнено из войлочного материала, например, кошмы. Заявляемое сборно-разборное сооружение собирают следующим образом. Выбирают место установки сооружения и приступают к сборке каркаса. Сборку каркаса начинают с соединения предварительно разложенных элементов стен 2 (кереге). Смежные элементы стен 2 (кереге) скрепляют втулками 9. Предпочтительно,между двумя смежными элементами стен 2 (кереге) устанавливают дверную раму 11. Затем размещают кольцеобразный элемент 3 (шанырак) внутри полученной круговой стены и поднимают на необходимую высоту. Соединяют кольцеобразный элемент 3 (шанырак) с элементами стен 2 (кереге) посредством элементов крыши 4(уык). Для этого элементы крыши 4 (уык),выполненные, например, из металлических труб,верхним концом, включающим предпочтительно штифт 8,устанавливают в отверстия 7 кольцеобразного элемента 3 (шанырак), а нижним концом соединяют с установочным пальцем 5 посредством размещения установочного пальца 5 в полости элемента крыши 4 (уык). Установочные пальцы 5 для удобства транспортировки и хранения элементов крыши 4 поворачивают в сложенное положение и размещают, например, в полости элемента стены 2 (кереге), а при сборке каркаса установочные пальцы 5 поворачивают в разобранное положение. Соединение всех элементов позволяет получить куполообразный каркас,который накрывают предпочтительно войлочным покрытием 1. Войлочное покрытие 1 закрепляют на каркасе. Поверх войлока может быть уложена материя, защищающая его от дождя и снега. Обустраивают внутреннее пространство сооружения. После завершения сборки и обустройства внутреннего пространства,используют сооружение в качестве жилища,временного укрытия, торгового, выставочного помещения или по иным назначениям. Благодаря своей конструкции сооружение легко собирается и разбирается, а также занимает немного места при хранении и транспортировке. Таким образом, в заявляемом сборно-разборном сооружении обеспечивается увеличение его прочности, надежности и долговечности, упрощение сборки-разборки, а также изготовления отдельных элементов,повышение безопасности при эксплуатации,вместе с упрощением транспортировки и хранения,удешевление конструкции, а также возможность наладить массовое производство без ущерба для окружающей среды. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Сборно-разборное сооружение, содержащее металлический каркас и наружное покрытие, при этом каркас включает разъемные решетчатые элементы стен, верхний кольцеобразный элемент, а также элементы крыши, соединенные нижним концом с элементами стен, а верхним концом - с кольцеобразным элементом,отличающееся тем, что элементы стен в верхней части содержат установочные пальцы для соединения с элементами крыши, при этом элемент крыши имеет принимающую часть для установочного пальца, а кольцеобразный элемент выполнен с отверстиями по периметру для приема элементов крыши. 2. Сооружение по п.1, отличающееся тем, что установочный палец соединен с элементом стены шарнирно. 3. Сооружение по п.1, отличающееся тем, что смежные элементы стен соединены втулками. 4. Сооружение по п.1, отличающееся тем, что элементы стен выполнены складными. 5. Сооружение по п.1, отличающееся тем, что элементы крыши выполнены с изгибом, где радиус изгиба составляет 650-750 мм. 6. Сооружение по п.1, отличающееся тем, что элементы крыши содержат штифт для установки в отверстия кольцеобразного элемента. 7. Сооружение по п.6, отличающееся тем, что соотношение длин штифта и элемента крыши составляет от около 124 до около 125. 8. Сооружение по п.1, отличающееся тем, что элементы стен соединены по кругу, а элементы крыши установлены радиально,образуя куполообразный каркас. 9. Сооружение по п.1, отличающееся тем, что содержит дверную раму, установленную между двумя элементами стен. 10. Сооружение по п.1, отличающееся тем, что наружное покрытие выполнено из войлочного материала.
