Способ возведения криволинейных строений

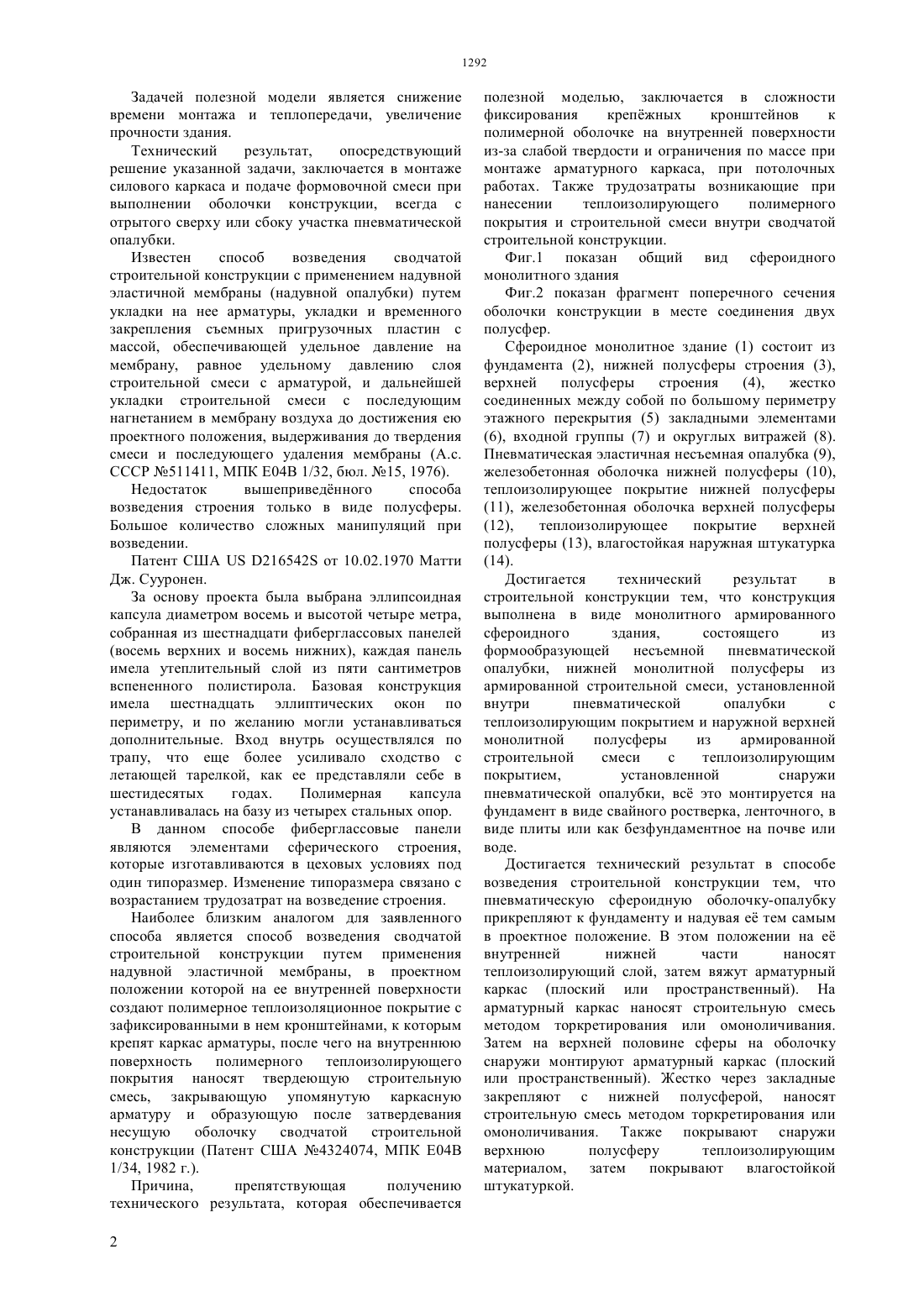

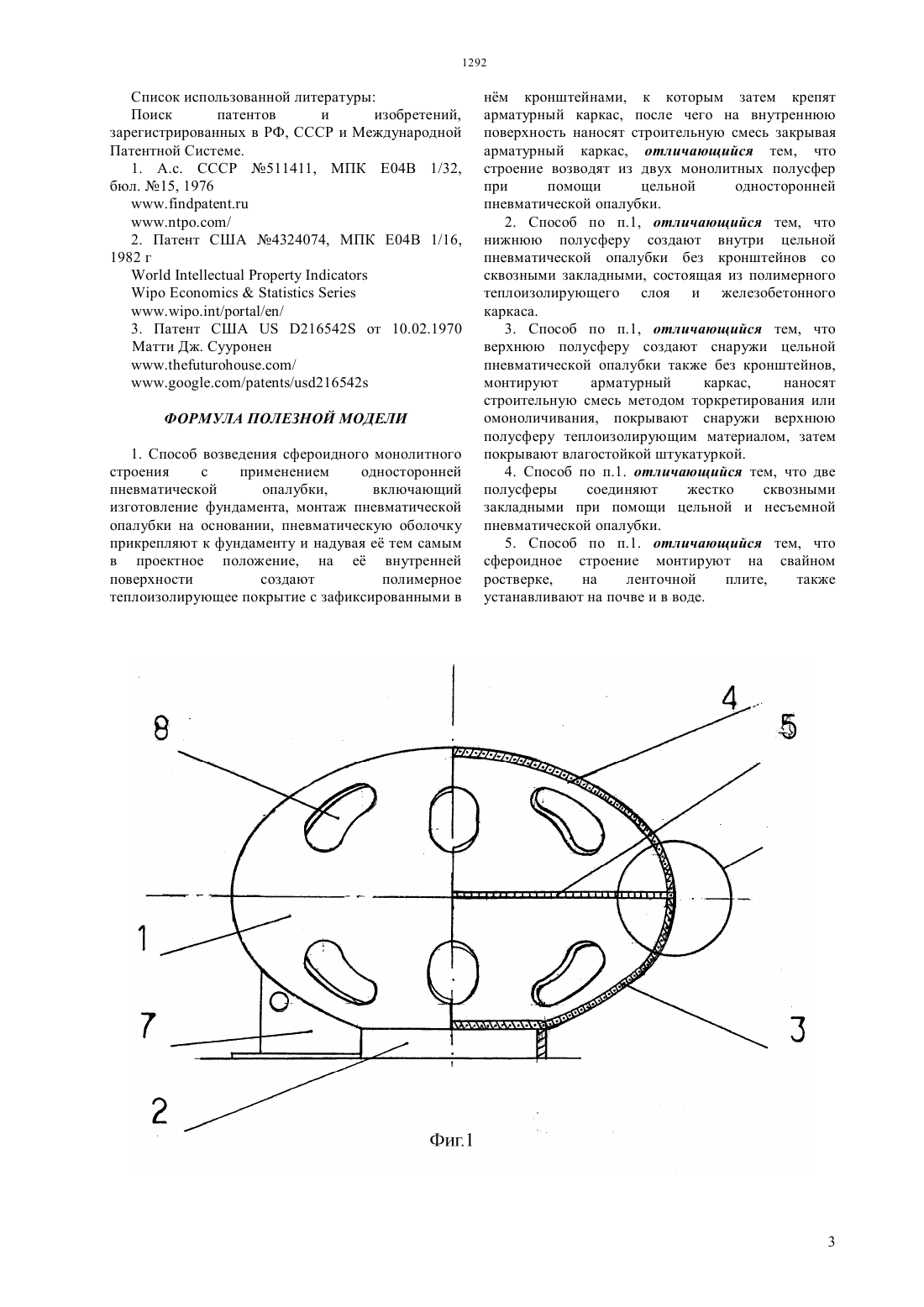

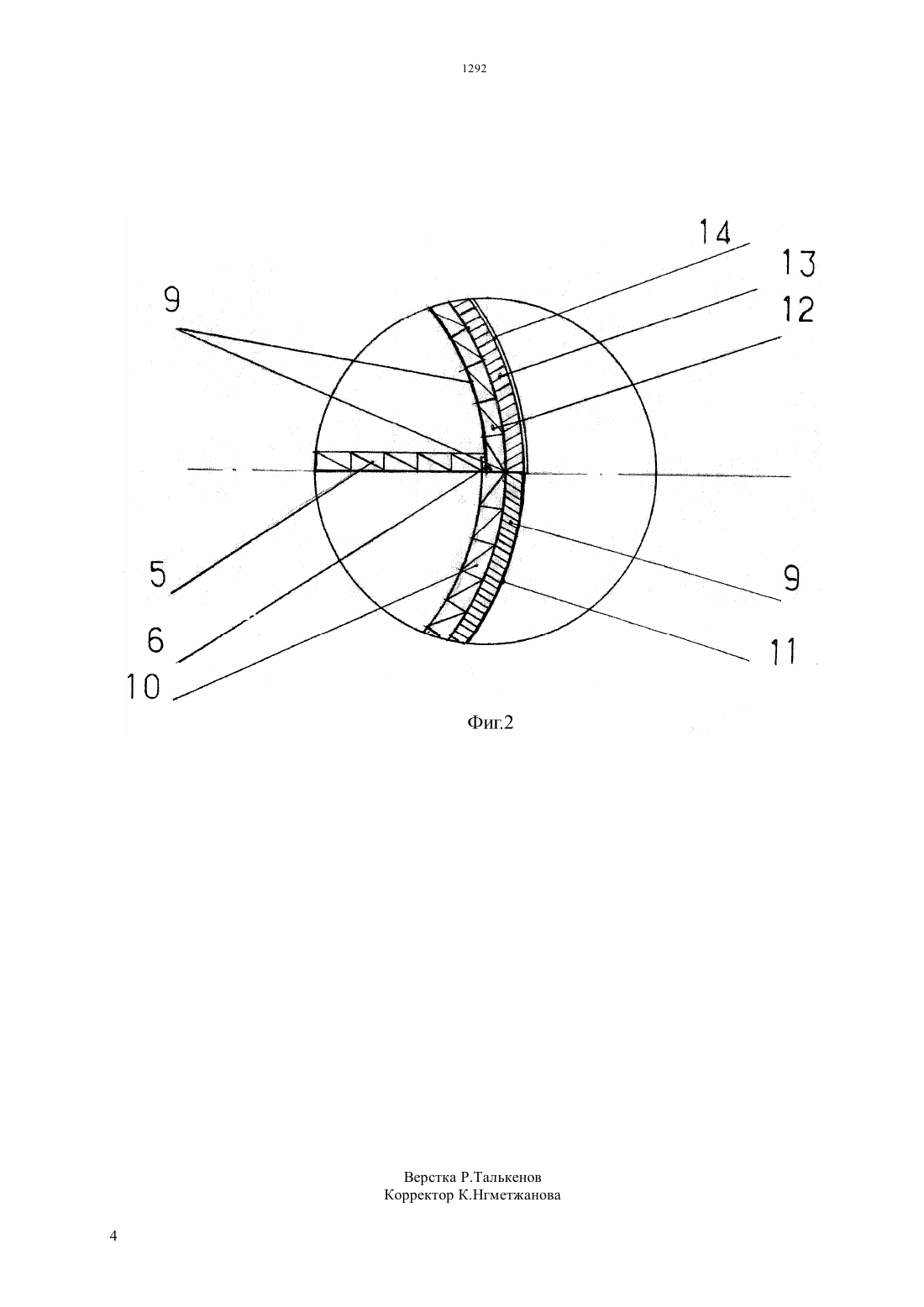

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ полусферы из армированной строительной смеси,установленной внутри пневматической опалубки с теплоизолирующим покрытием и наружной верхней монолитной полусферы из армированной строительной смеси с теплоизолирующим покрытием,установленной снаружи пневматической опалубки, вс это монтируется на различный фундамент в виде свайного ростверка,ленточного, в виде плиты или как безфундаментное на почве или воде. Способ возведения сфероидной строительной конструкции заключается в том,что пневматическую оболочку прикрепляют к фундаменту и надувая е тем самым в проектное положение. В этом положении на е внутренней нижней части наносят теплоизолирующий слой,затем вяжут арматурный каркас (плоский или пространственный). На арматурный каркас наносят строительную смесь методом торкретирования или омоноличивания. Затем снаружи на верхней половине сферы на оболочке монтируют арматурный каркас(плоский или пространственный). Жестко через сквозные закладные закрепляют с нижней полусферой,наносят строительную смесь методом торкретирования или омоноличивания. Также покрывают снаружи верхнюю полусферу теплоизолирующим материалом, затем покрывают влагостойкой штукатуркой.(76) Абдрахманов Ильяс Бахытжанович Ибраева Найля Муратовна(54) СПОСОБ ВОЗВЕДЕНИЯ КРИВОЛИНЕЙНЫХ СТРОЕНИЙ(57) Полезная модель относится к строительным конструкциям общего назначения, к способам возведения зданий на основе применения надувной опалубки, в области строительства конструкций на нестабильных грунтах, легко устанавливаемой в независимости от сложности рельефа местности. Задачей полезной модели является снижение времени монтажа и теплопередачи, увеличение прочности здания. Технический результат,опосредствующий решение указанной задачи,заключается в монтаже силового каркаса и подаче формовочной смеси при выполнении оболочки конструкции, всегда с отрытого сверху или сбоку участка пневматической опалубки. Предлагается монолитное армированное сфероидное здание,состоящего из формообразующей несъемной односторонней пневматической опалубки, нижней монолитной Задачей полезной модели является снижение времени монтажа и теплопередачи, увеличение прочности здания. Технический результат,опосредствующий решение указанной задачи, заключается в монтаже силового каркаса и подаче формовочной смеси при выполнении оболочки конструкции, всегда с отрытого сверху или сбоку участка пневматической опалубки. Известен способ возведения сводчатой строительной конструкции с применением надувной эластичной мембраны (надувной опалубки) путем укладки на нее арматуры, укладки и временного закрепления съемных пригрузочных пластин с массой, обеспечивающей удельное давление на мембрану, равное удельному давлению слоя строительной смеси с арматурой, и дальнейшей укладки строительной смеси с последующим нагнетанием в мембрану воздуха до достижения ею проектного положения, выдерживания до твердения смеси и последующего удаления мембраны (А.с. СССР 511411, МПК Е 04 В 1/32, бюл. 15, 1976). Недостаток вышеприведнного способа возведения строения только в виде полусферы. Большое количество сложных манипуляций при возведении. Патент США 216542 от 10.02.1970 Матти Дж. Сууронен. За основу проекта была выбрана эллипсоидная капсула диаметром восемь и высотой четыре метра,собранная из шестнадцати фиберглассовых панелей(восемь верхних и восемь нижних), каждая панель имела утеплительный слой из пяти сантиметров вспененного полистирола. Базовая конструкция имела шестнадцать эллиптических окон по периметру, и по желанию могли устанавливаться дополнительные. Вход внутрь осуществлялся по трапу, что еще более усиливало сходство с летающей тарелкой, как ее представляли себе в шестидесятых годах. Полимерная капсула устанавливалась на базу из четырех стальных опор. В данном способе фиберглассовые панели являются элементами сферического строения,которые изготавливаются в цеховых условиях под один типоразмер. Изменение типоразмера связано с возрастанием трудозатрат на возведение строения. Наиболее близким аналогом для заявленного способа является способ возведения сводчатой строительной конструкции путем применения надувной эластичной мембраны, в проектном положении которой на ее внутренней поверхности создают полимерное теплоизоляционное покрытие с зафиксированными в нем кронштейнами, к которым крепят каркас арматуры, после чего на внутреннюю поверхность полимерного теплоизолирующего покрытия наносят твердеющую строительную смесь, закрывающую упомянутую каркасную арматуру и образующую после затвердевания несущую оболочку сводчатой строительной конструкции (Патент США 4324074, МПК Е 04 В 1/34, 1982 г.). Причина,препятствующая получению технического результата, которая обеспечивается 2 полезной моделью, заключается в сложности фиксирования крепжных кронштейнов к полимерной оболочке на внутренней поверхности из-за слабой твердости и ограничения по массе при монтаже арматурного каркаса, при потолочных работах. Также трудозатраты возникающие при нанесении теплоизолирующего полимерного покрытия и строительной смеси внутри сводчатой строительной конструкции. Фиг.1 показан общий вид сфероидного монолитного здания Фиг.2 показан фрагмент поперечного сечения оболочки конструкции в месте соединения двух полусфер. Сфероидное монолитное здание (1) состоит из фундамента (2), нижней полусферы строения (3),верхней полусферы строения(4),жестко соединенных между собой по большому периметру этажного перекрытия (5) закладными элементами(6), входной группы (7) и округлых витражей (8). Пневматическая эластичная несъемная опалубка (9),железобетонная оболочка нижней полусферы (10),теплоизолирующее покрытие нижней полусферы(11), железобетонная оболочка верхней полусферы(12),теплоизолирующее покрытие верхней полусферы (13), влагостойкая наружная штукатурка(14). Достигается технический результат в строительной конструкции тем, что конструкция выполнена в виде монолитного армированного сфероидного здания,состоящего из формообразующей несъемной пневматической опалубки, нижней монолитной полусферы из армированной строительной смеси, установленной внутри пневматической опалубки с теплоизолирующим покрытием и наружной верхней монолитной полусферы из армированной строительной смеси с теплоизолирующим покрытием,установленной снаружи пневматической опалубки, вс это монтируется на фундамент в виде свайного ростверка, ленточного, в виде плиты или как безфундаментное на почве или воде. Достигается технический результат в способе возведения строительной конструкции тем, что пневматическую сфероидную оболочку-опалубку прикрепляют к фундаменту и надувая е тем самым в проектное положение. В этом положении на е внутренней нижней части наносят теплоизолирующий слой, затем вяжут арматурный каркас (плоский или пространственный). На арматурный каркас наносят строительную смесь методом торкретирования или омоноличивания. Затем на верхней половине сферы на оболочку снаружи монтируют арматурный каркас (плоский или пространственный). Жестко через закладные закрепляют с нижней полусферой, наносят строительную смесь методом торкретирования или омоноличивания. Также покрывают снаружи верхнюю полусферу теплоизолирующим материалом, затем покрывают влагостойкой штукатуркой. Список использованной литературы Поиск патентов и изобретений,зарегистрированных в РФ, СССР и Международной Патентной Системе. 1. А.с. СССР 511411, МПК Е 04 В 1/32,бюл. 15, 1976//216542 ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Способ возведения сфероидного монолитного строения с применением односторонней пневматической опалубки,включающий изготовление фундамента, монтаж пневматической опалубки на основании, пневматическую оболочку прикрепляют к фундаменту и надувая е тем самым в проектное положение, на е внутренней поверхности создают полимерное теплоизолирующее покрытие с зафиксированными в нм кронштейнами, к которым затем крепят арматурный каркас, после чего на внутреннюю поверхность наносят строительную смесь закрывая арматурный каркас, отличающийся тем, что строение возводят из двух монолитных полусфер при помощи цельной односторонней пневматической опалубки. 2. Способ по п.1, отличающийся тем, что нижнюю полусферу создают внутри цельной пневматической опалубки без кронштейнов со сквозными закладными, состоящая из полимерного теплоизолирующего слоя и железобетонного каркаса. 3. Способ по п.1, отличающийся тем, что верхнюю полусферу создают снаружи цельной пневматической опалубки также без кронштейнов,монтируют арматурный каркас,наносят строительную смесь методом торкретирования или омоноличивания, покрывают снаружи верхнюю полусферу теплоизолирующим материалом, затем покрывают влагостойкой штукатуркой. 4. Способ по п.1. отличающийся тем, что две полусферы соединяют жестко сквозными закладными при помощи цельной и несъемной пневматической опалубки. 5. Способ по п.1. отличающийся тем, что сфероидное строение монтируют на свайном ростверке,на ленточной плите,также устанавливают на почве и в воде.
