Бескаркасное сооружение

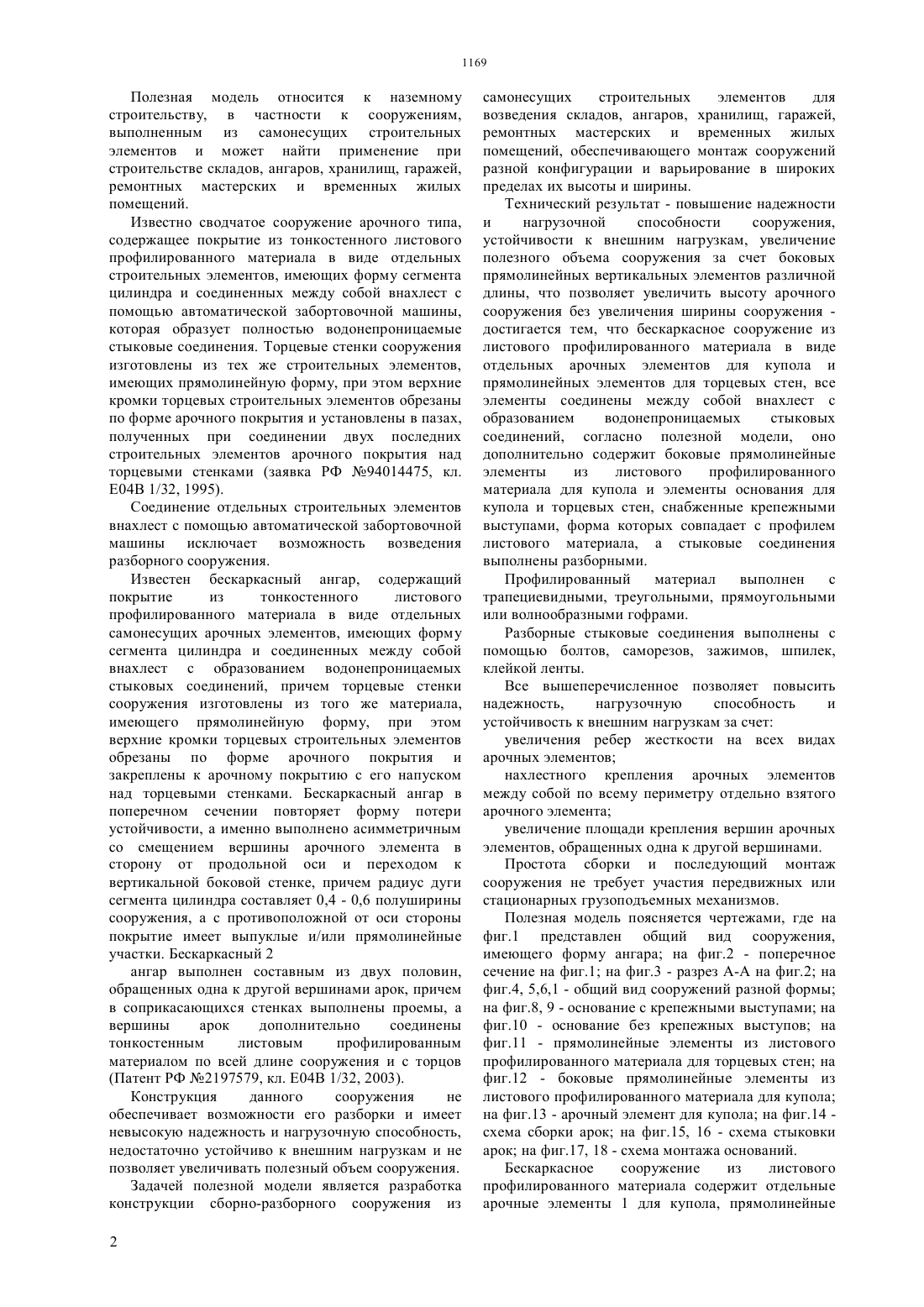

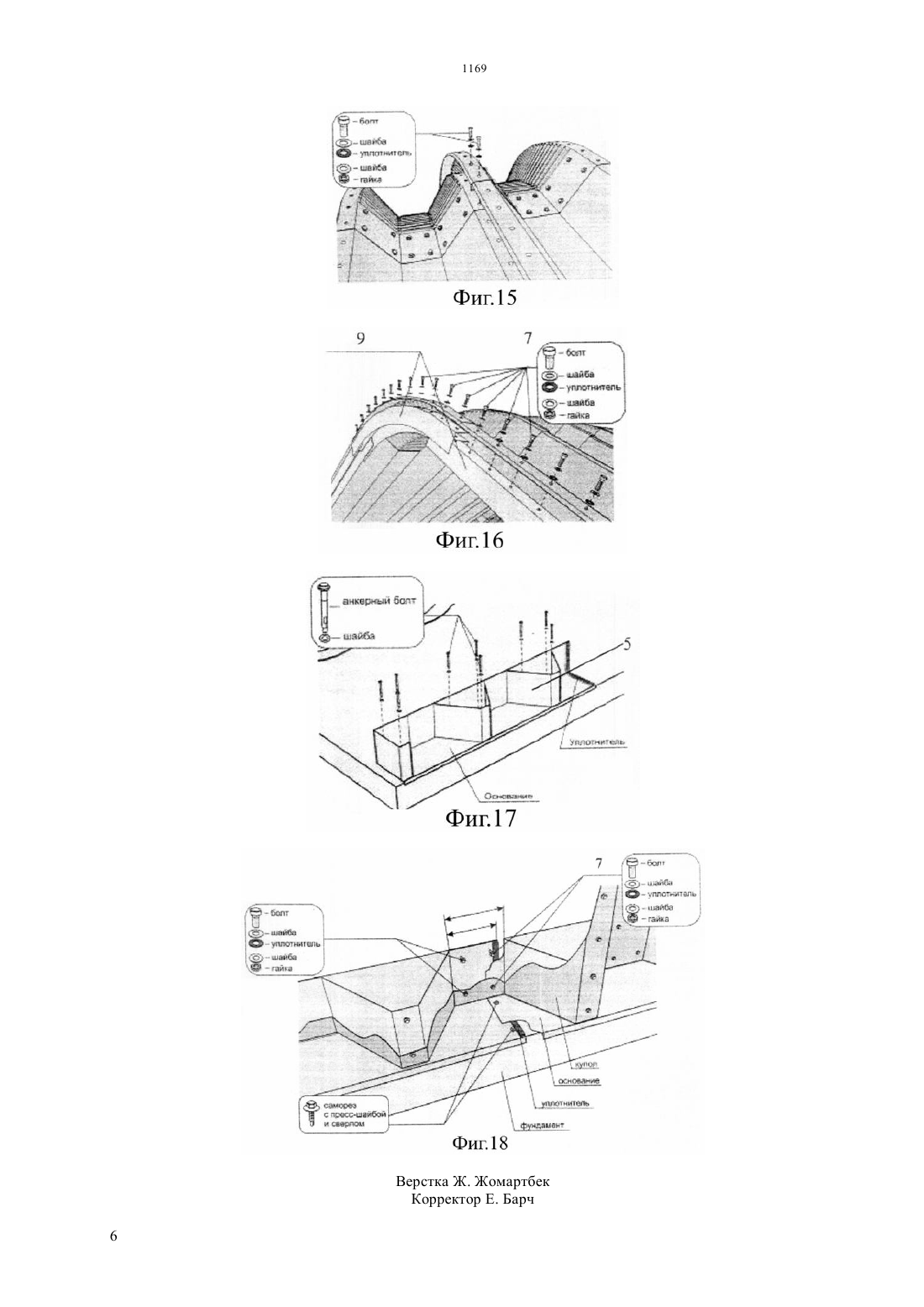

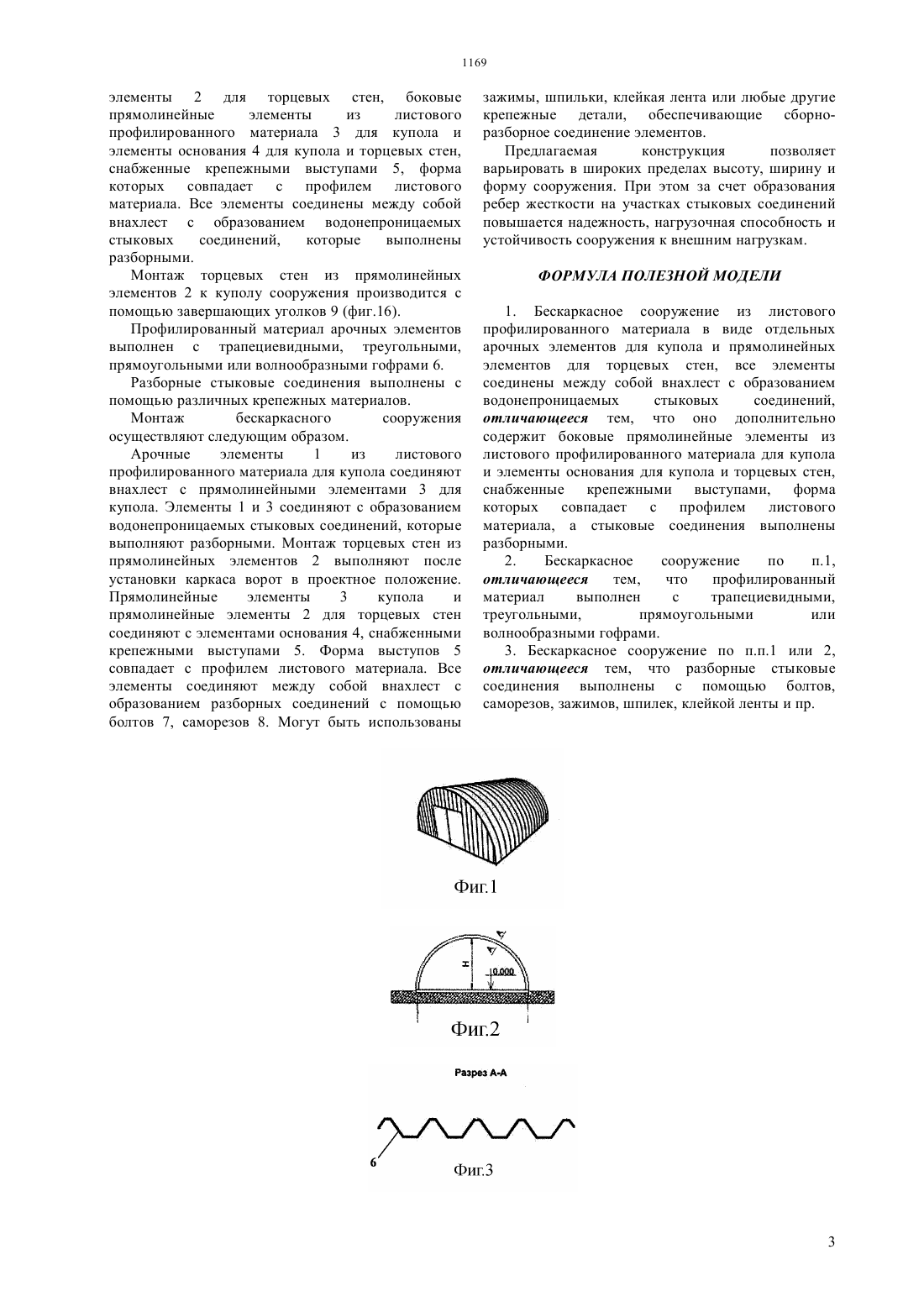

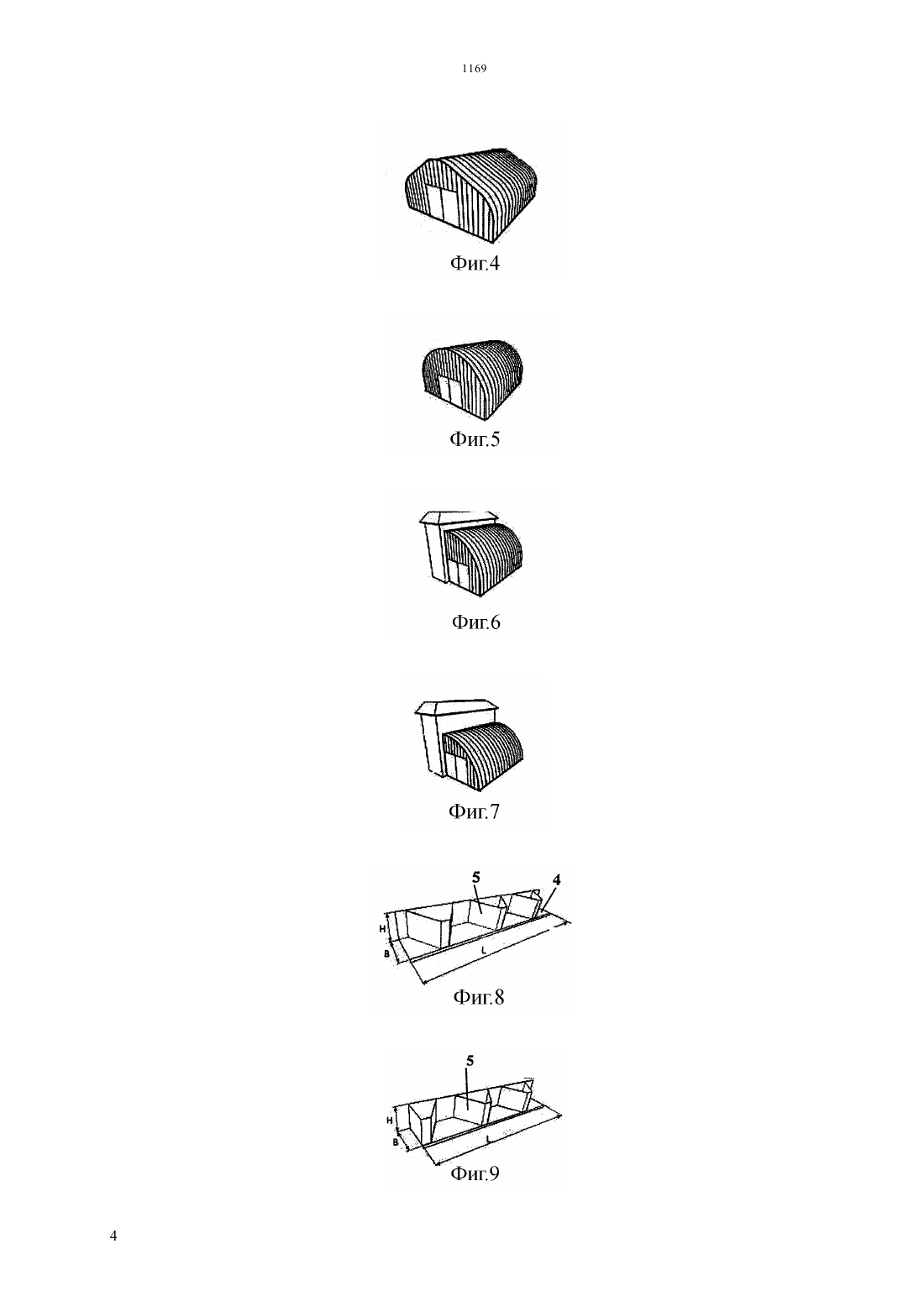

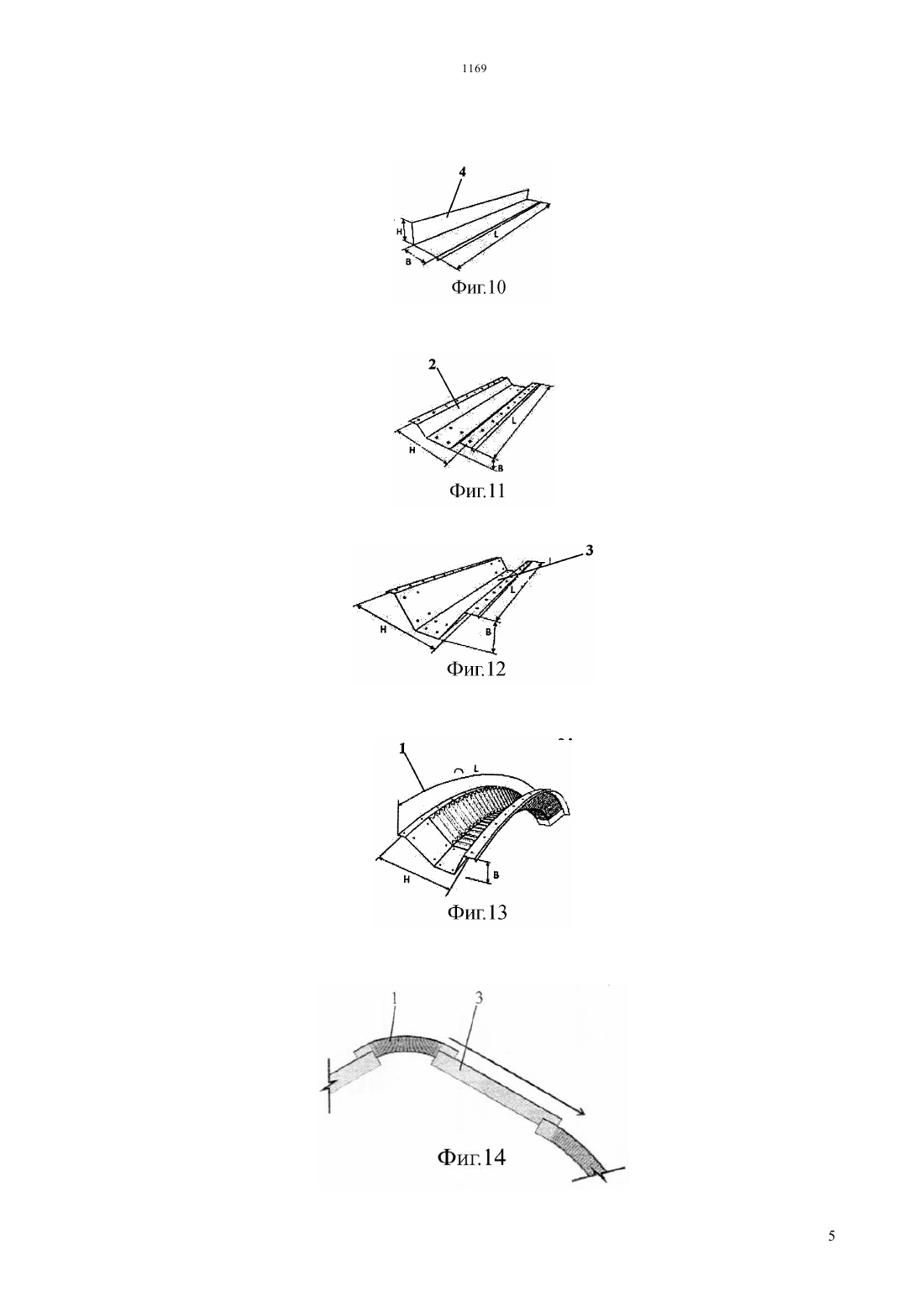

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ достигается тем, что бескаркасное сооружение из листового профилированного материала в виде отдельных арочных элементов для купола и прямолинейных элементов для торцевых стен, все элементы соединены между собой внахлест с образованием водонепроницаемых стыковых соединений, согласно полезной модели, оно дополнительно содержит боковые прямолинейные элементы из листового профилированного материала для купола и элементы основания для купола и торцевых стен, снабженные крепежными выступами, форма которых совпадает с профилем листового материала, а стыковые соединения выполнены разборными. Профилированный материал выполнен с трапециевидными, треугольными, прямоугольными или волнообразными гофрами. Разборные стыковые соединения выполнены с помощью болтов, саморезов, зажимов, шпилек,клейкой ленты и пр.(57) Полезная модель относится к наземному строительству, в частности к сооружениям,выполненным из самонесущих строительных элементов и может найти применение при строительстве складов, ангаров, хранилищ, гаражей,ремонтных мастерских и временных жилых помещений. Технический результат - повышение надежности и нагрузочной способности сооружения,устойчивости к внешним нагрузкам, увеличение полезного объема сооружения за счет боковых прямолинейных вертикальных элементов различной длины, что позволяет увеличить высоту арочного сооружения без увеличения ширины сооружения 1169 Полезная модель относится к наземному строительству, в частности к сооружениям,выполненным из самонесущих строительных элементов и может найти применение при строительстве складов, ангаров, хранилищ, гаражей,ремонтных мастерских и временных жилых помещений. Известно сводчатое сооружение арочного типа,содержащее покрытие из тонкостенного листового профилированного материала в виде отдельных строительных элементов, имеющих форму сегмента цилиндра и соединенных между собой внахлест с помощью автоматической забортовочной машины,которая образует полностью водонепроницаемые стыковые соединения. Торцевые стенки сооружения изготовлены из тех же строительных элементов,имеющих прямолинейную форму, при этом верхние кромки торцевых строительных элементов обрезаны по форме арочного покрытия и установлены в пазах,полученных при соединении двух последних строительных элементов арочного покрытия над торцевыми стенками (заявка РФ 94014475, кл. Е 04 В 1/32, 1995). Соединение отдельных строительных элементов внахлест с помощью автоматической забортовочной машины исключает возможность возведения разборного сооружения. Известен бескаркасный ангар, содержащий покрытие из тонкостенного листового профилированного материала в виде отдельных самонесущих арочных элементов, имеющих форму сегмента цилиндра и соединенных между собой внахлест с образованием водонепроницаемых стыковых соединений, причем торцевые стенки сооружения изготовлены из того же материала,имеющего прямолинейную форму, при этом верхние кромки торцевых строительных элементов обрезаны по форме арочного покрытия и закреплены к арочному покрытию с его напуском над торцевыми стенками. Бескаркасный ангар в поперечном сечении повторяет форму потери устойчивости, а именно выполнено асимметричным со смещением вершины арочного элемента в сторону от продольной оси и переходом к вертикальной боковой стенке, причем радиус дуги сегмента цилиндра составляет 0,4 - 0,6 полуширины сооружения, а с противоположной от оси стороны покрытие имеет выпуклые и/или прямолинейные участки. Бескаркасный 2 ангар выполнен составным из двух половин,обращенных одна к другой вершинами арок, причем в соприкасающихся стенках выполнены проемы, а вершины арок дополнительно соединены тонкостенным листовым профилированным материалом по всей длине сооружения и с торцов(Патент РФ 2197579, кл. Е 04 В 1/32, 2003). Конструкция данного сооружения не обеспечивает возможности его разборки и имеет невысокую надежность и нагрузочную способность,недостаточно устойчиво к внешним нагрузкам и не позволяет увеличивать полезный объем сооружения. Задачей полезной модели является разработка конструкции сборно-разборного сооружения из 2 самонесущих строительных элементов для возведения складов, ангаров, хранилищ, гаражей,ремонтных мастерских и временных жилых помещений, обеспечивающего монтаж сооружений разной конфигурации и варьирование в широких пределах их высоты и ширины. Технический результат - повышение надежности и нагрузочной способности сооружения,устойчивости к внешним нагрузкам, увеличение полезного объема сооружения за счет боковых прямолинейных вертикальных элементов различной длины, что позволяет увеличить высоту арочного сооружения без увеличения ширины сооружения достигается тем, что бескаркасное сооружение из листового профилированного материала в виде отдельных арочных элементов для купола и прямолинейных элементов для торцевых стен, все элементы соединены между собой внахлест с образованием водонепроницаемых стыковых соединений, согласно полезной модели, оно дополнительно содержит боковые прямолинейные элементы из листового профилированного материала для купола и элементы основания для купола и торцевых стен, снабженные крепежными выступами, форма которых совпадает с профилем листового материала, а стыковые соединения выполнены разборными. Профилированный материал выполнен с трапециевидными, треугольными, прямоугольными или волнообразными гофрами. Разборные стыковые соединения выполнены с помощью болтов, саморезов, зажимов, шпилек,клейкой ленты. Все вышеперечисленное позволяет повысить надежность,нагрузочную способность и устойчивость к внешним нагрузкам за счет увеличения ребер жесткости на всех видах арочных элементов нахлестного крепления арочных элементов между собой по всему периметру отдельно взятого арочного элемента увеличение площади крепления вершин арочных элементов, обращенных одна к другой вершинами. Простота сборки и последующий монтаж сооружения не требует участия передвижных или стационарных грузоподъемных механизмов. Полезная модель поясняется чертежами, где на фиг.1 представлен общий вид сооружения,имеющего форму ангара на фиг.2 - поперечное сечение на фиг.1 на фиг.3 - разрез А-А на фиг.2 на фиг.4, 5,6,1 - общий вид сооружений разной формы на фиг.8, 9 - основание с крепежными выступами на фиг.10 - основание без крепежных выступов на фиг.11 - прямолинейные элементы из листового профилированного материала для торцевых стен на фиг.12 - боковые прямолинейные элементы из листового профилированного материала для купола на фиг.13 - арочный элемент для купола на фиг.14 схема сборки арок на фиг.15, 16 - схема стыковки арок на фиг.17, 18 - схема монтажа оснований. Бескаркасное сооружение из листового профилированного материала содержит отдельные арочные элементы 1 для купола, прямолинейные элементы 2 для торцевых стен, боковые прямолинейные элементы из листового профилированного материала 3 для купола и элементы основания 4 для купола и торцевых стен,снабженные крепежными выступами 5, форма которых совпадает с профилем листового материала. Все элементы соединены между собой внахлест с образованием водонепроницаемых стыковых соединений,которые выполнены разборными. Монтаж торцевых стен из прямолинейных элементов 2 к куполу сооружения производится с помощью завершающих уголков 9 (фиг.16). Профилированный материал арочных элементов выполнен с трапециевидными, треугольными,прямоугольными или волнообразными гофрами 6. Разборные стыковые соединения выполнены с помощью различных крепежных материалов. Монтаж бескаркасного сооружения осуществляют следующим образом. Арочные элементы 1 из листового профилированного материала для купола соединяют внахлест с прямолинейными элементами 3 для купола. Элементы 1 и 3 соединяют с образованием водонепроницаемых стыковых соединений, которые выполняют разборными. Монтаж торцевых стен из прямолинейных элементов 2 выполняют после установки каркаса ворот в проектное положение. Прямолинейные элементы 3 купола и прямолинейные элементы 2 для торцевых стен соединяют с элементами основания 4, снабженными крепежными выступами 5. Форма выступов 5 совпадает с профилем листового материала. Все элементы соединяют между собой внахлест с образованием разборных соединений с помощью болтов 7, саморезов 8. Могут быть использованы зажимы, шпильки, клейкая лента или любые другие крепежные детали, обеспечивающие сборноразборное соединение элементов. Предлагаемая конструкция позволяет варьировать в широких пределах высоту, ширину и форму сооружения. При этом за счет образования ребер жесткости на участках стыковых соединений повышается надежность, нагрузочная способность и устойчивость сооружения к внешним нагрузкам. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Бескаркасное сооружение из листового профилированного материала в виде отдельных арочных элементов для купола и прямолинейных элементов для торцевых стен, все элементы соединены между собой внахлест с образованием водонепроницаемых стыковых соединений,отличающееся тем, что оно дополнительно содержит боковые прямолинейные элементы из листового профилированного материала для купола и элементы основания для купола и торцевых стен,снабженные крепежными выступами, форма которых совпадает с профилем листового материала, а стыковые соединения выполнены разборными. 2. Бескаркасное сооружение по п.1,отличающееся тем,что профилированный материал выполнен с трапециевидными,треугольными,прямоугольными или волнообразными гофрами. 3. Бескаркасное сооружение по п.п.1 или 2,отличающееся тем, что разборные стыковые соединения выполнены с помощью болтов,саморезов, зажимов, шпилек, клейкой ленты и пр.
