Многоэтажный подъемник пневматический грузовой

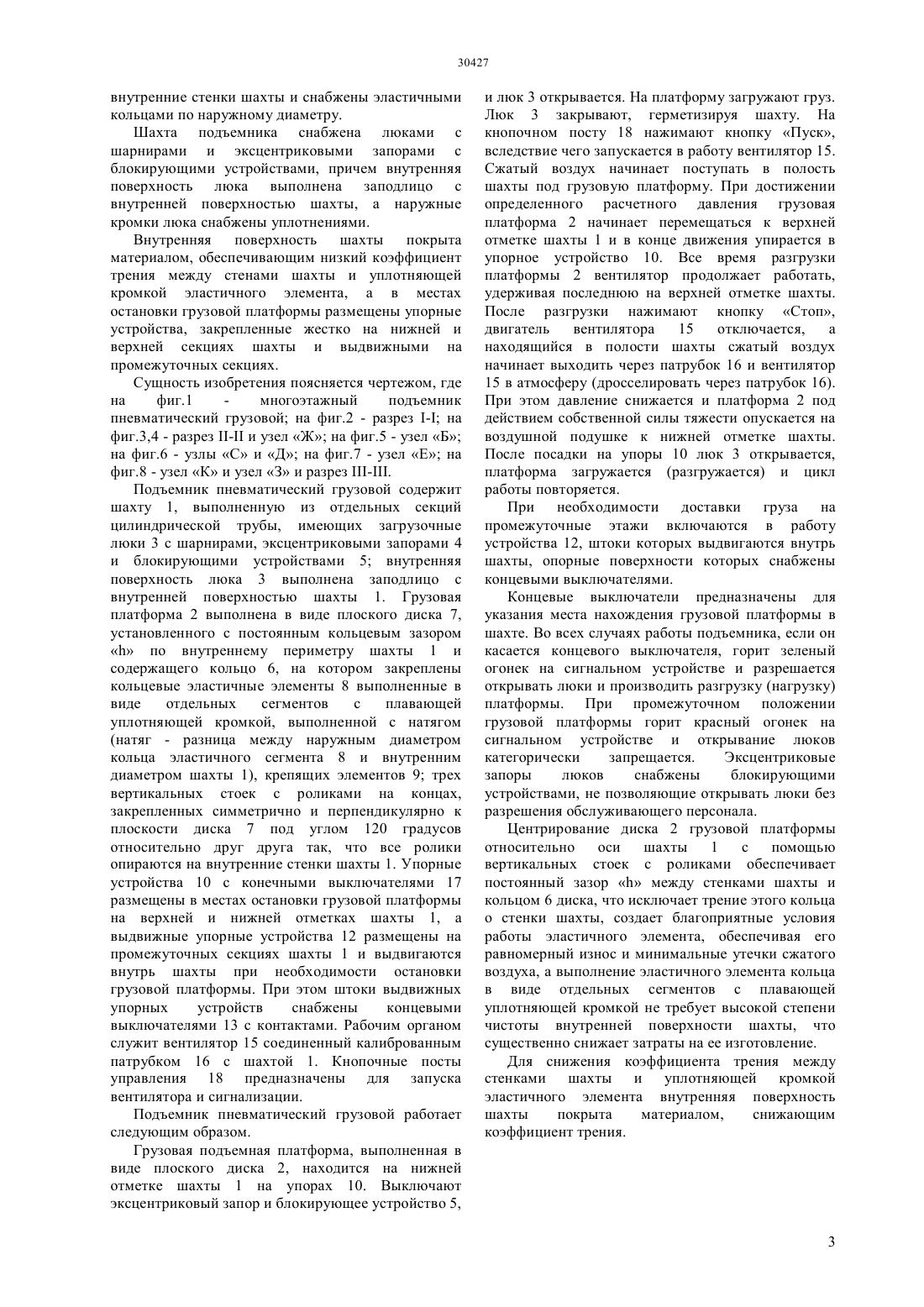

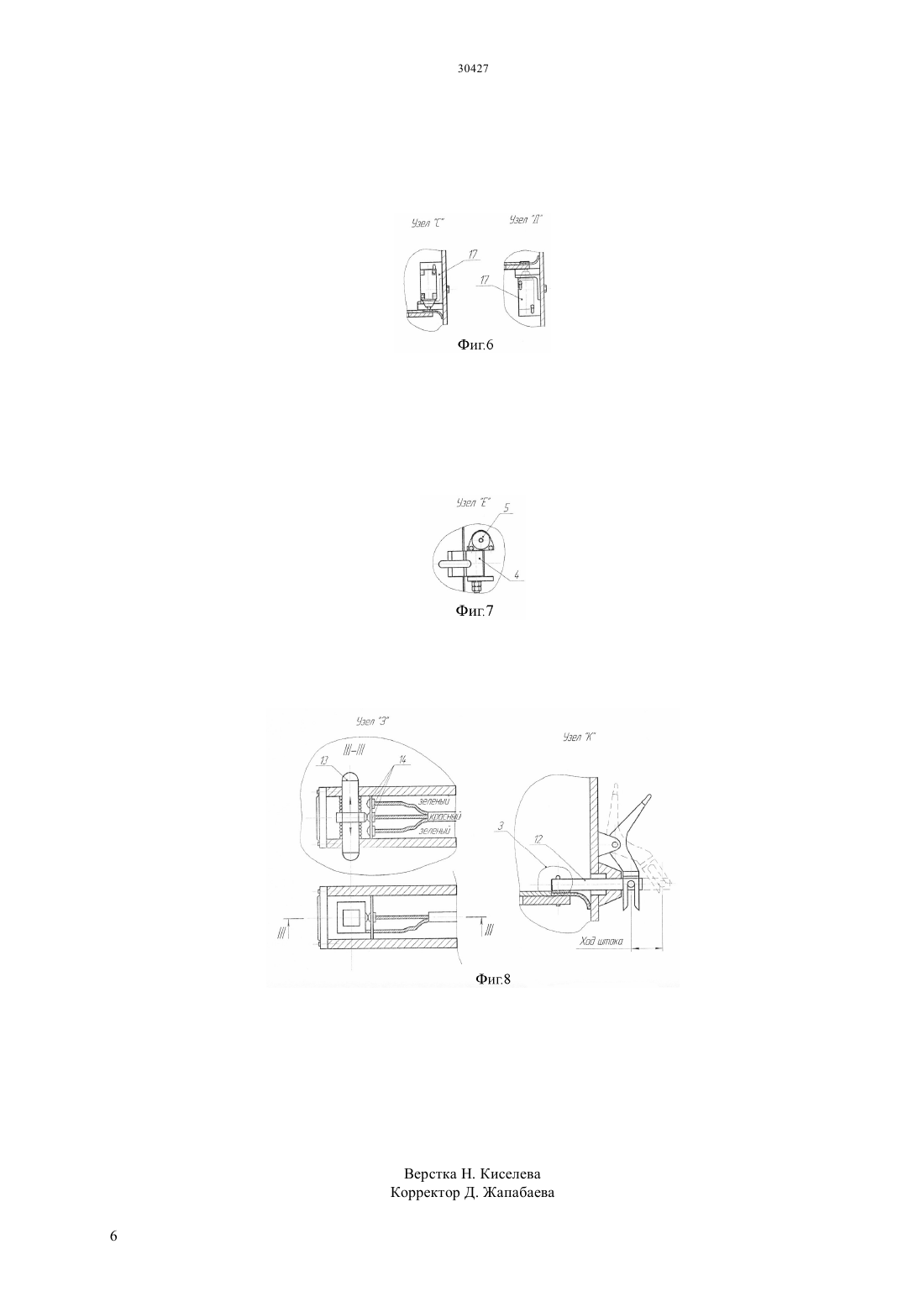

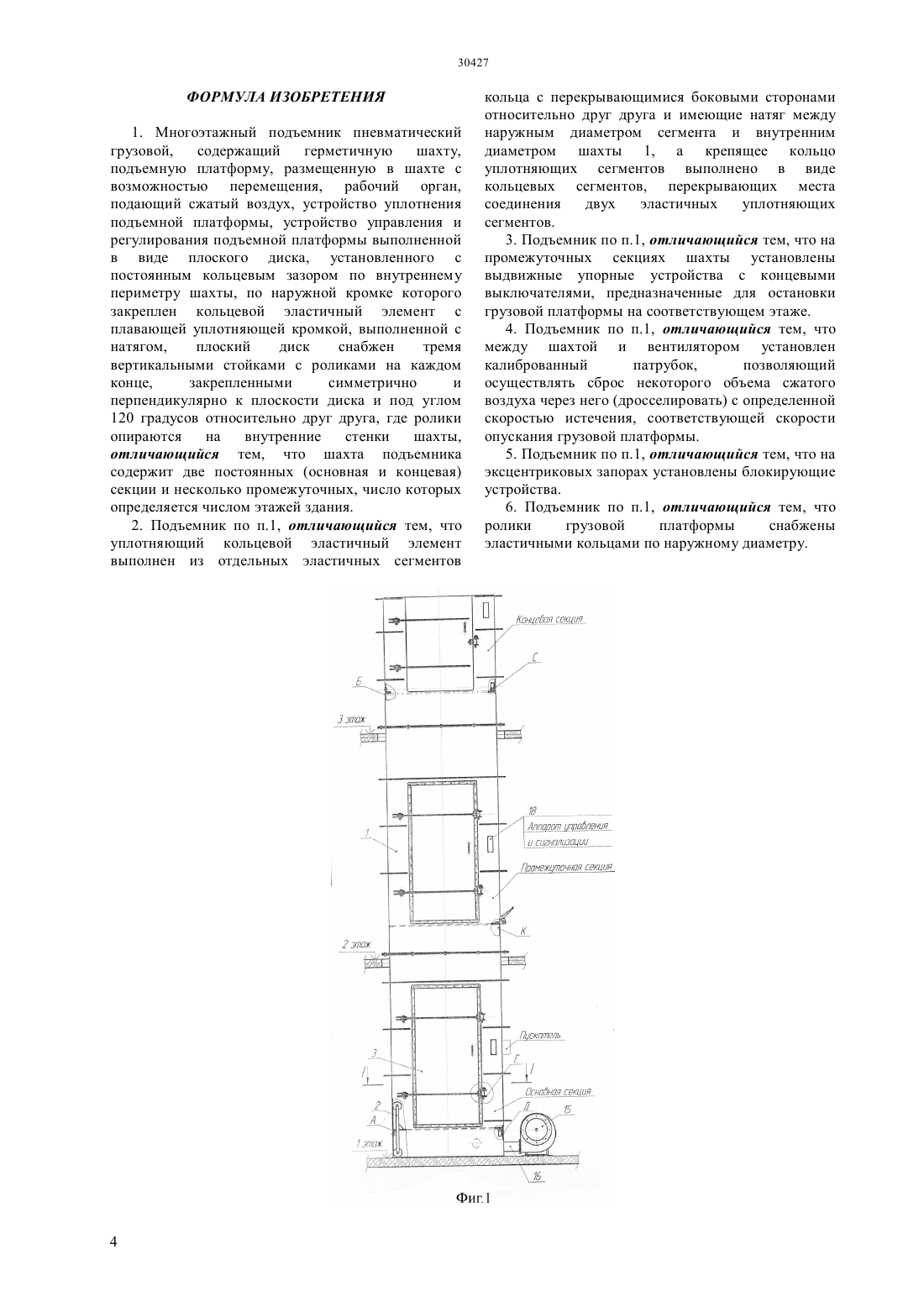

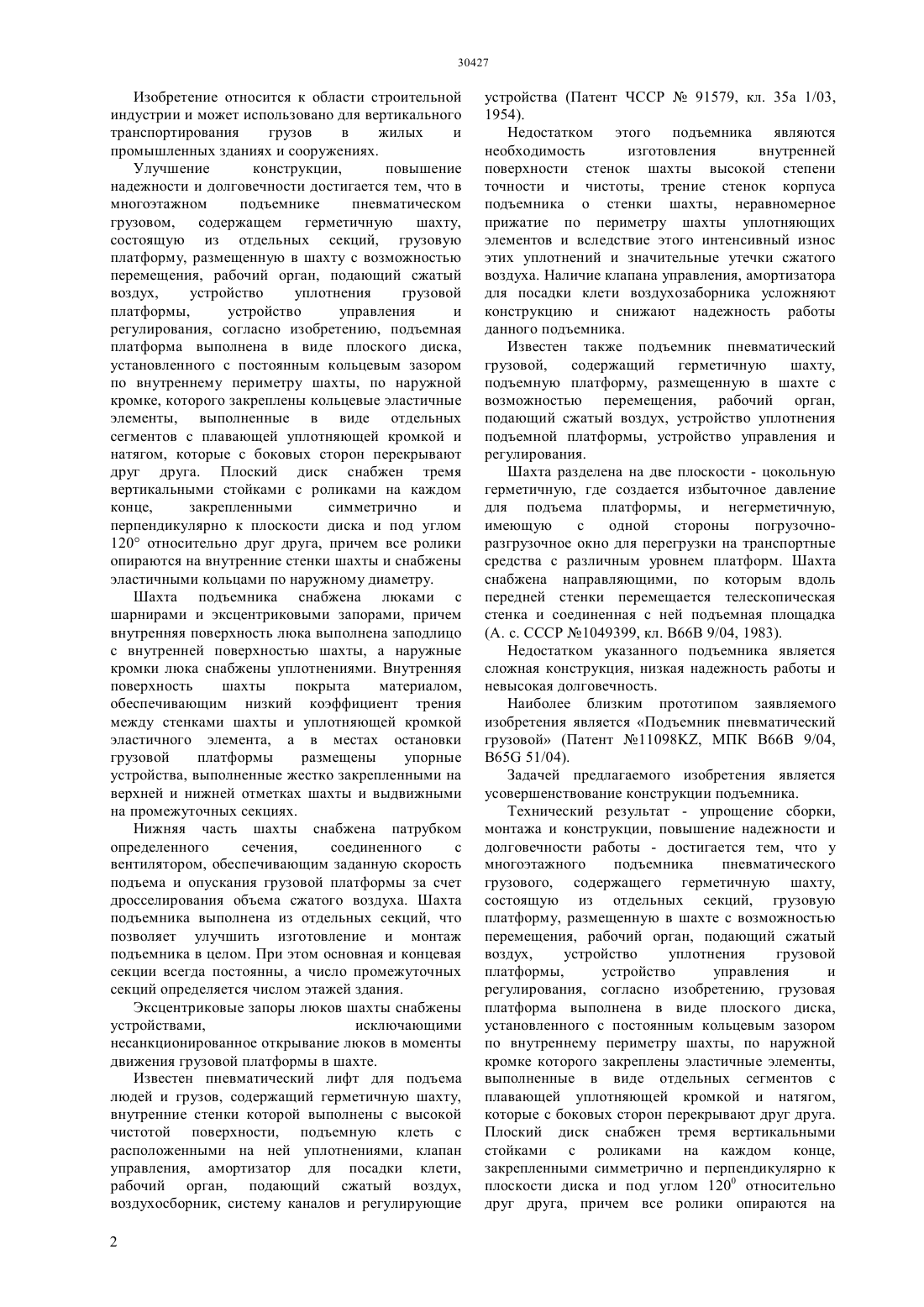

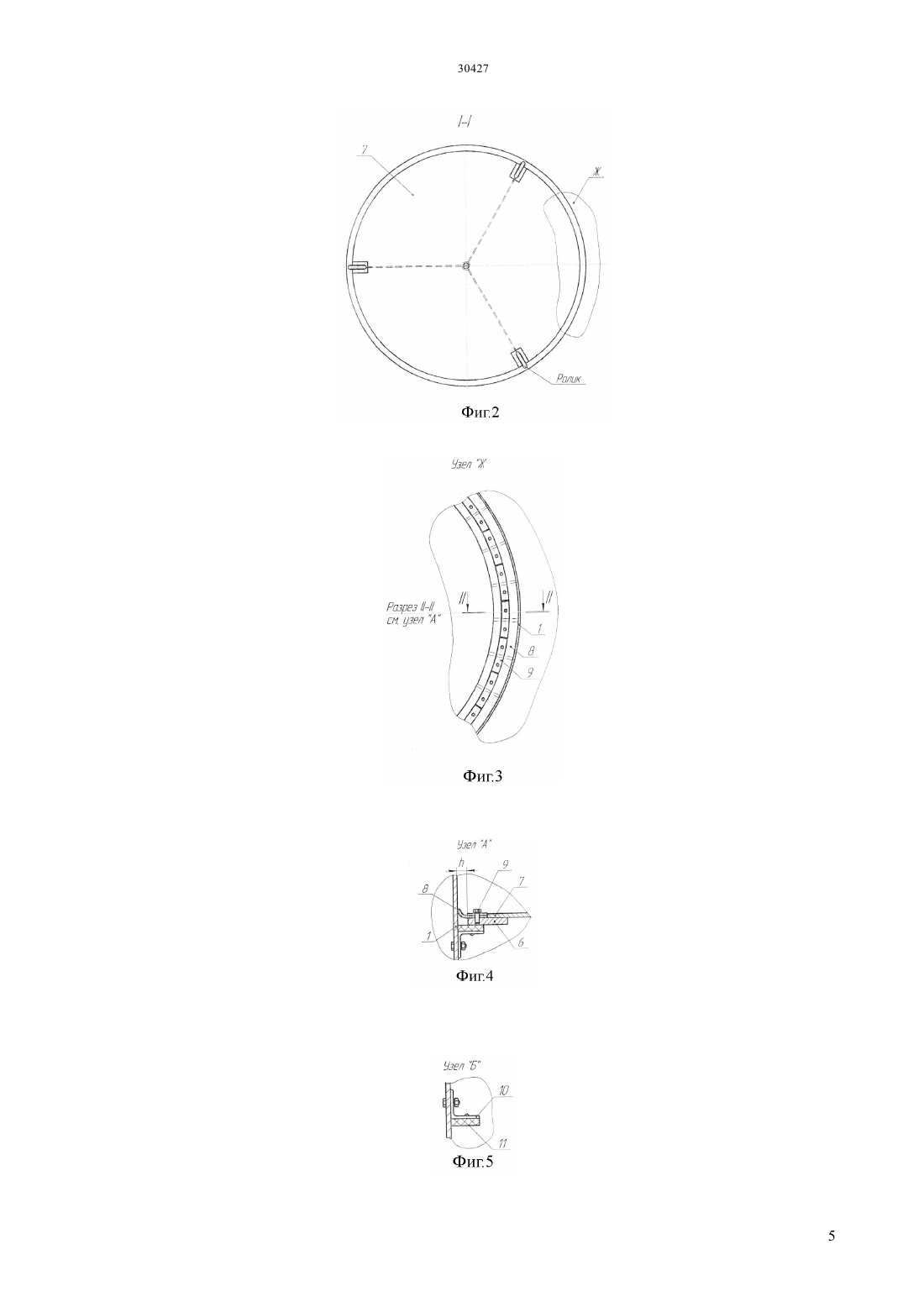

(51) 66 9/04 (2006.01) 65 51/04 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отдельных секций,грузовую платформу,перемещающуюся в шахте, рабочего органа вентилятора,соединенного калиброванным патрубком с шахтой, устройств уплотнения грузовой платформы, упорных устройств, жестко закрепленных на верхней и нижней отметках шахты и выдвижных на промежуточных секциях, люков шахты, снабженных эксцентриковыми запорами, на которых закреплены блокирующие устройства. Техническим результатом является новый многоэтажный подъемник пневматический грузовой, позволяющий осуществлять подъем грузов в многоэтажных сооружениях, упростить конструкцию подъемника, сборку и монтаж,повысить надежность и долговечность работы машины.(76) Николаев Юрий Александрович Таранов Александр Викторович(54) МНОГОЭТАЖНЫЙ ПОДЪЕМНИК ПНЕВМАТИЧЕСКИЙ ГРУЗОВОЙ(57) Изобретение относится к области строительной индустрии и может быть использовано для вертикального транспортирования грузов в жилых и промышленных зданиях и сооружениях. Задачей изобретения является разработка нового вида многоэтажного подъемника пневматического грузового для транспортирования грузов в многоэтажных зданиях и сооружениях. Многоэтажный подъемник пневматический грузовой, включающий шахту, состоящую из Изобретение относится к области строительной индустрии и может использовано для вертикального транспортирования грузов в жилых и промышленных зданиях и сооружениях. Улучшение конструкции,повышение надежности и долговечности достигается тем, что в многоэтажном подъемнике пневматическом грузовом, содержащем герметичную шахту,состоящую из отдельных секций, грузовую платформу, размещенную в шахту с возможностью перемещения, рабочий орган, подающий сжатый воздух,устройство уплотнения грузовой платформы,устройство управления и регулирования, согласно изобретению, подъемная платформа выполнена в виде плоского диска,установленного с постоянным кольцевым зазором по внутреннему периметру шахты, по наружной кромке, которого закреплены кольцевые эластичные элементы, выполненные в виде отдельных сегментов с плавающей уплотняющей кромкой и натягом, которые с боковых сторон перекрывают друг друга. Плоский диск снабжен тремя вертикальными стойками с роликами на каждом конце,закрепленными симметрично и перпендикулярно к плоскости диска и под углом 120 относительно друг друга, причем все ролики опираются на внутренние стенки шахты и снабжены эластичными кольцами по наружному диаметру. Шахта подъемника снабжена люками с шарнирами и эксцентриковыми запорами, причем внутренняя поверхность люка выполнена заподлицо с внутренней поверхностью шахты, а наружные кромки люка снабжены уплотнениями. Внутренняя поверхность шахты покрыта материалом,обеспечивающим низкий коэффициент трения между стенками шахты и уплотняющей кромкой эластичного элемента, а в местах остановки грузовой платформы размещены упорные устройства, выполненные жестко закрепленными на верхней и нижней отметках шахты и выдвижными на промежуточных секциях. Нижняя часть шахты снабжена патрубком определенного сечения,соединенного с вентилятором, обеспечивающим заданную скорость подъема и опускания грузовой платформы за счет дросселирования объема сжатого воздуха. Шахта подъемника выполнена из отдельных секций, что позволяет улучшить изготовление и монтаж подъемника в целом. При этом основная и концевая секции всегда постоянны, а число промежуточных секций определяется числом этажей здания. Эксцентриковые запоры люков шахты снабжены устройствами,исключающими несанкционированное открывание люков в моменты движения грузовой платформы в шахте. Известен пневматический лифт для подъема людей и грузов, содержащий герметичную шахту,внутренние стенки которой выполнены с высокой чистотой поверхности, подъемную клеть с расположенными на ней уплотнениями, клапан управления, амортизатор для посадки клети,рабочий орган, подающий сжатый воздух,воздухосборник, систему каналов и регулирующие 2 устройства (Патент ЧССР 91579, кл. 35 а 1/03,1954). Недостатком этого подъемника являются необходимость изготовления внутренней поверхности стенок шахты высокой степени точности и чистоты, трение стенок корпуса подъемника о стенки шахты, неравномерное прижатие по периметру шахты уплотняющих элементов и вследствие этого интенсивный износ этих уплотнений и значительные утечки сжатого воздуха. Наличие клапана управления, амортизатора для посадки клети воздухозаборника усложняют конструкцию и снижают надежность работы данного подъемника. Известен также подъемник пневматический грузовой,содержащий герметичную шахту,подъемную платформу, размещенную в шахте с возможностью перемещения, рабочий орган,подающий сжатый воздух, устройство уплотнения подъемной платформы, устройство управления и регулирования. Шахта разделена на две плоскости - цокольную герметичную, где создается избыточное давление для подъема платформы, и негерметичную,имеющую с одной стороны погрузочноразгрузочное окно для перегрузки на транспортные средства с различным уровнем платформ. Шахта снабжена направляющими, по которым вдоль передней стенки перемещается телескопическая стенка и соединенная с ней подъемная площадка(А. с. СССР 1049399, кл. В 66 В 9/04, 1983). Недостатком указанного подъемника является сложная конструкция, низкая надежность работы и невысокая долговечность. Наиболее близким прототипом заявляемого изобретения является Подъемник пневматический грузовой (Патент 11098, МПК В 66 В 9/04,65 51/04). Задачей предлагаемого изобретения является усовершенствование конструкции подъемника. Технический результат - упрощение сборки,монтажа и конструкции, повышение надежности и долговечности работы - достигается тем, что у многоэтажного подъемника пневматического грузового, содержащего герметичную шахту,состоящую из отдельных секций, грузовую платформу, размещенную в шахте с возможностью перемещения, рабочий орган, подающий сжатый воздух,устройство уплотнения грузовой платформы,устройство управления и регулирования, согласно изобретению, грузовая платформа выполнена в виде плоского диска,установленного с постоянным кольцевым зазором по внутреннему периметру шахты, по наружной кромке которого закреплены эластичные элементы,выполненные в виде отдельных сегментов с плавающей уплотняющей кромкой и натягом,которые с боковых сторон перекрывают друг друга. Плоский диск снабжен тремя вертикальными стойками с роликами на каждом конце,закрепленными симметрично и перпендикулярно к плоскости диска и под углом 1200 относительно друг друга, причем все ролики опираются на внутренние стенки шахты и снабжены эластичными кольцами по наружному диаметру. Шахта подъемника снабжена люками с шарнирами и эксцентриковыми запорами с блокирующими устройствами, причем внутренняя поверхность люка выполнена заподлицо с внутренней поверхностью шахты, а наружные кромки люка снабжены уплотнениями. Внутренняя поверхность шахты покрыта материалом, обеспечивающим низкий коэффициент трения между стенами шахты и уплотняющей кромкой эластичного элемента, а в местах остановки грузовой платформы размещены упорные устройства, закрепленные жестко на нижней и верхней секциях шахты и выдвижными на промежуточных секциях. Сущность изобретения поясняется чертежом, где на фиг.1 многоэтажный подъемник пневматический грузовой на фиг.2 - разрез - на фиг.3,4 - разрез - и узел Ж на фиг.5 - узел Б на фиг.6 - узлы С и Д на фиг.7 - узел Е на фиг.8 - узел К и узел З и разрез -. Подъемник пневматический грузовой содержит шахту 1, выполненную из отдельных секций цилиндрической трубы, имеющих загрузочные люки 3 с шарнирами, эксцентриковыми запорами 4 и блокирующими устройствами 5 внутренняя поверхность люка 3 выполнена заподлицо с внутренней поверхностью шахты 1. Грузовая платформа 2 выполнена в виде плоского диска 7,установленного с постоянным кольцевым зазоромпо внутреннему периметру шахты 1 и содержащего кольцо 6, на котором закреплены кольцевые эластичные элементы 8 выполненные в виде отдельных сегментов с плавающей уплотняющей кромкой, выполненной с натягом(натяг - разница между наружным диаметром кольца эластичного сегмента 8 и внутренним диаметром шахты 1), крепящих элементов 9 трех вертикальных стоек с роликами на концах,закрепленных симметрично и перпендикулярно к плоскости диска 7 под углом 120 градусов относительно друг друга так, что все ролики опираются на внутренние стенки шахты 1. Упорные устройства 10 с конечными выключателями 17 размещены в местах остановки грузовой платформы на верхней и нижней отметках шахты 1, а выдвижные упорные устройства 12 размещены на промежуточных секциях шахты 1 и выдвигаются внутрь шахты при необходимости остановки грузовой платформы. При этом штоки выдвижных упорных устройств снабжены концевыми выключателями 13 с контактами. Рабочим органом служит вентилятор 15 соединенный калиброванным патрубком 16 с шахтой 1. Кнопочные посты управления 18 предназначены для запуска вентилятора и сигнализации. Подъемник пневматический грузовой работает следующим образом. Грузовая подъемная платформа, выполненная в виде плоского диска 2, находится на нижней отметке шахты 1 на упорах 10. Выключают эксцентриковый запор и блокирующее устройство 5, и люк 3 открывается. На платформу загружают груз. Люк 3 закрывают, герметизируя шахту. На кнопочном посту 18 нажимают кнопку Пуск,вследствие чего запускается в работу вентилятор 15. Сжатый воздух начинает поступать в полость шахты под грузовую платформу. При достижении определенного расчетного давления грузовая платформа 2 начинает перемещаться к верхней отметке шахты 1 и в конце движения упирается в упорное устройство 10. Все время разгрузки платформы 2 вентилятор продолжает работать,удерживая последнюю на верхней отметке шахты. После разгрузки нажимают кнопку Стоп,двигатель вентилятора 15 отключается,а находящийся в полости шахты сжатый воздух начинает выходить через патрубок 16 и вентилятор 15 в атмосферу (дросселировать через патрубок 16). При этом давление снижается и платформа 2 под действием собственной силы тяжести опускается на воздушной подушке к нижней отметке шахты. После посадки на упоры 10 люк 3 открывается,платформа загружается (разгружается) и цикл работы повторяется. При необходимости доставки груза на промежуточные этажи включаются в работу устройства 12, штоки которых выдвигаются внутрь шахты, опорные поверхности которых снабжены концевыми выключателями. Концевые выключатели предназначены для указания места нахождения грузовой платформы в шахте. Во всех случаях работы подъемника, если он касается концевого выключателя, горит зеленый огонек на сигнальном устройстве и разрешается открывать люки и производить разгрузку (нагрузку) платформы. При промежуточном положении грузовой платформы горит красный огонек на сигнальном устройстве и открывание люков категорически запрещается. Эксцентриковые запоры люков снабжены блокирующими устройствами, не позволяющие открывать люки без разрешения обслуживающего персонала. Центрирование диска 2 грузовой платформы относительно оси шахты 1 с помощью вертикальных стоек с роликами обеспечивает постоянный зазормежду стенками шахты и кольцом 6 диска, что исключает трение этого кольца о стенки шахты, создает благоприятные условия работы эластичного элемента, обеспечивая его равномерный износ и минимальные утечки сжатого воздуха, а выполнение эластичного элемента кольца в виде отдельных сегментов с плавающей уплотняющей кромкой не требует высокой степени чистоты внутренней поверхности шахты, что существенно снижает затраты на ее изготовление. Для снижения коэффициента трения между стенками шахты и уплотняющей кромкой эластичного элемента внутренняя поверхность шахты покрыта материалом,снижающим коэффициент трения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Многоэтажный подъемник пневматический грузовой,содержащий герметичную шахту,подъемную платформу, размещенную в шахте с возможностью перемещения, рабочий орган,подающий сжатый воздух, устройство уплотнения подъемной платформы, устройство управления и регулирования подъемной платформы выполненной в виде плоского диска, установленного с постоянным кольцевым зазором по внутреннему периметру шахты, по наружной кромке которого закреплен кольцевой эластичный элемент с плавающей уплотняющей кромкой, выполненной с натягом,плоский диск снабжен тремя вертикальными стойками с роликами на каждом конце,закрепленными симметрично и перпендикулярно к плоскости диска и под углом 120 градусов относительно друг друга, где ролики опираются на внутренние стенки шахты,отличающийся тем, что шахта подъемника содержит две постоянных (основная и концевая) секции и несколько промежуточных, число которых определяется числом этажей здания. 2. Подъемник по п.1, отличающийся тем, что уплотняющий кольцевой эластичный элемент выполнен из отдельных эластичных сегментов кольца с перекрывающимися боковыми сторонами относительно друг друга и имеющие натяг между наружным диаметром сегмента и внутренним диаметром шахты 1, а крепящее кольцо уплотняющих сегментов выполнено в виде кольцевых сегментов, перекрывающих места соединения двух эластичных уплотняющих сегментов. 3. Подъемник по п.1, отличающийся тем, что на промежуточных секциях шахты установлены выдвижные упорные устройства с концевыми выключателями, предназначенные для остановки грузовой платформы на соответствующем этаже. 4. Подъемник по п.1, отличающийся тем, что между шахтой и вентилятором установлен калиброванный патрубок,позволяющий осуществлять сброс некоторого объема сжатого воздуха через него (дросселировать) с определенной скоростью истечения, соответствующей скорости опускания грузовой платформы. 5. Подъемник по п.1, отличающийся тем, что на эксцентриковых запорах установлены блокирующие устройства. 6. Подъемник по п.1, отличающийся тем, что ролики грузовой платформы снабжены эластичными кольцами по наружному диаметру.
