Устройство для двухуровневой очистки загрязненного воздуха

Номер инновационного патента: 29723

Опубликовано: 15.04.2015

Авторы: Ким Аркадий Игнатьевич, Асылбекова Сауле Жангировна

Скачать PDF файл.

Формула / Реферат

Устройство для двухуровневой очистки загрязненного воздуха относится к устройствам влажной очистки воздуха от пыли и токсичных примесей и может быть использовано для снижения уровня загрязнения воздушного бассейна городов.
11с,ибо лее близким аналогом предлагаемого изобретения является устройство для очистки воздуха (патент РФ № 2071812, Квасенков О.И., Всероссийский научно-исследовательский институт консервной и овощесушильной промышленности). Сходным существенным признаком аналога и предлагаемого изобретения является следующее: имеется магистраль подачи загрязненного воздуха внутрь устройства, имеется распылители осаждающей жидкости со средствами подачи внутрь устройства, имеются отдельные трубы для вывода очищенного воздуха и шлама. Причинами, препятствующими получению требуемого технического результата при использовании аналога являются следующие: постоянное применение ультразвука может быть опасно для здоровья людей; нет приспособления для активного перемешивания водо-воздушной смеси с целью усиления контакта загрязненного воздуха и очищающих его частиц воды; не предусмотрен вентилятор для нагнетания загрязненного воздуха внутрь устройства; нет приспособления для окончательной очистки газообразных токсичных веществ.

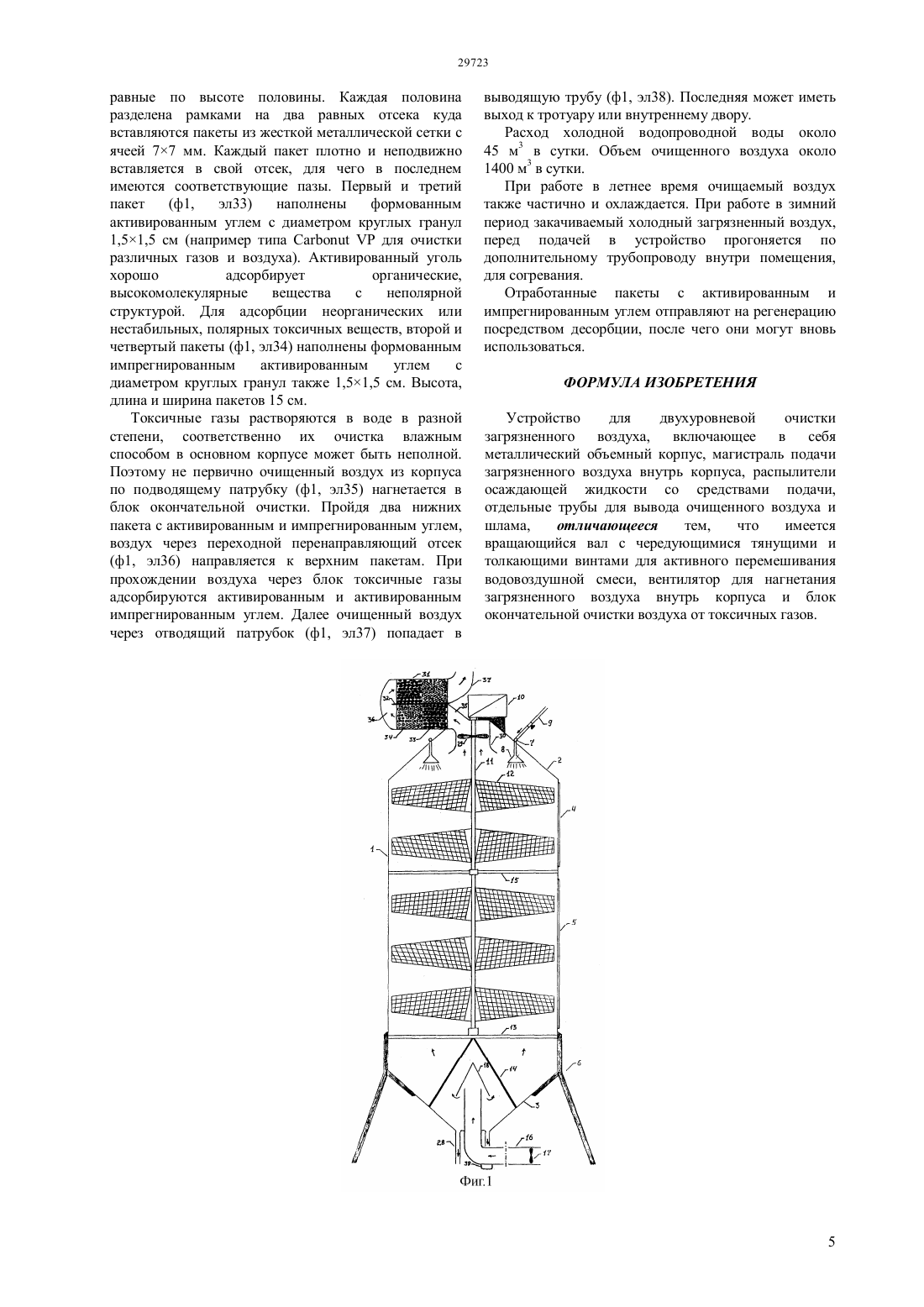

Корпус устройства состоит из круглого металлического цилиндра с верхней и нижней частями в виде усеченного конуса. В верхней части снаружи имеется кольцевой водовод от которого вода поступает в разбрызгиватели. На вершине устройства установлен электродвигатель вращающий внутренний центральный вал, с пятыо четырехлопастными винтами. Прн вращении сетчатые плоскости винтов разбивают сгруи воды на мелкие капли и равномерно распределяют их во внутреннем объеме корпуса.

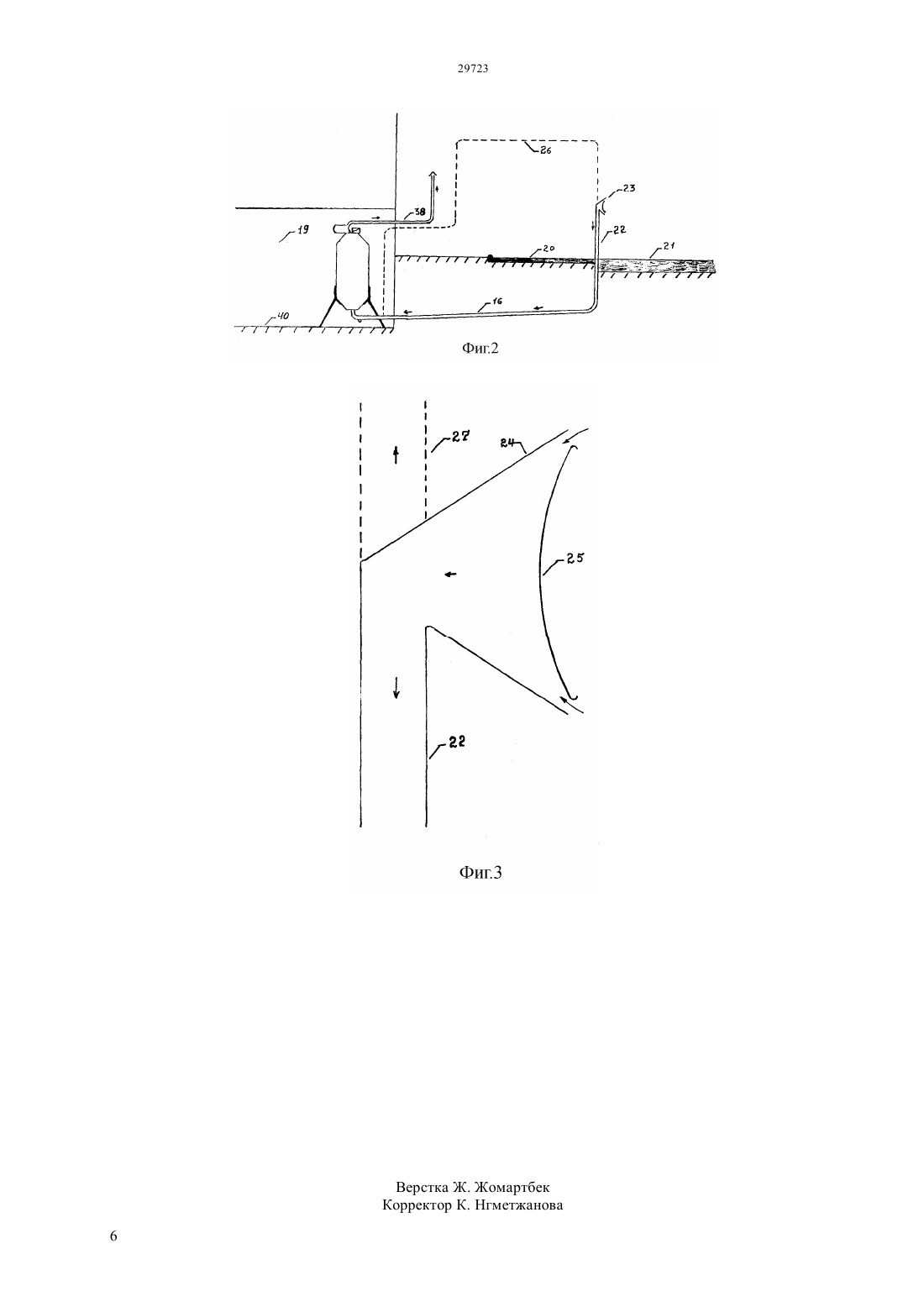

Нагнетающий вентилятор подающего воздуховода обеспечивает поступление внутрь корпуса загрязненного воздуха, который активно перемешивается с массой мелких капель воды в нескольких горизонтальных зонах разнонаправленной турбулентности. При активном дннг.м нчссксм контакте капли воды поглощают из загрязненного воздуха частицы пыли, сажи, и токсичные газы, и падают в нижнюю часть корпуса. Далее в качестве шлама они сливаются через отводящие трубы в канализацию. Это первый уровень очистки.
Далее очищенный воздух, частично от давления нагнетаемого снизу загрязненного воздуха, а частично от работы втягивающего вентилятора поступает в блок окончательной очистки гоксичных газов. Далее очищенный воздух попадает в выводящую трубу. Последняя может иметь выход к тротуару или внутреннему двору.

Текст

Смотреть все

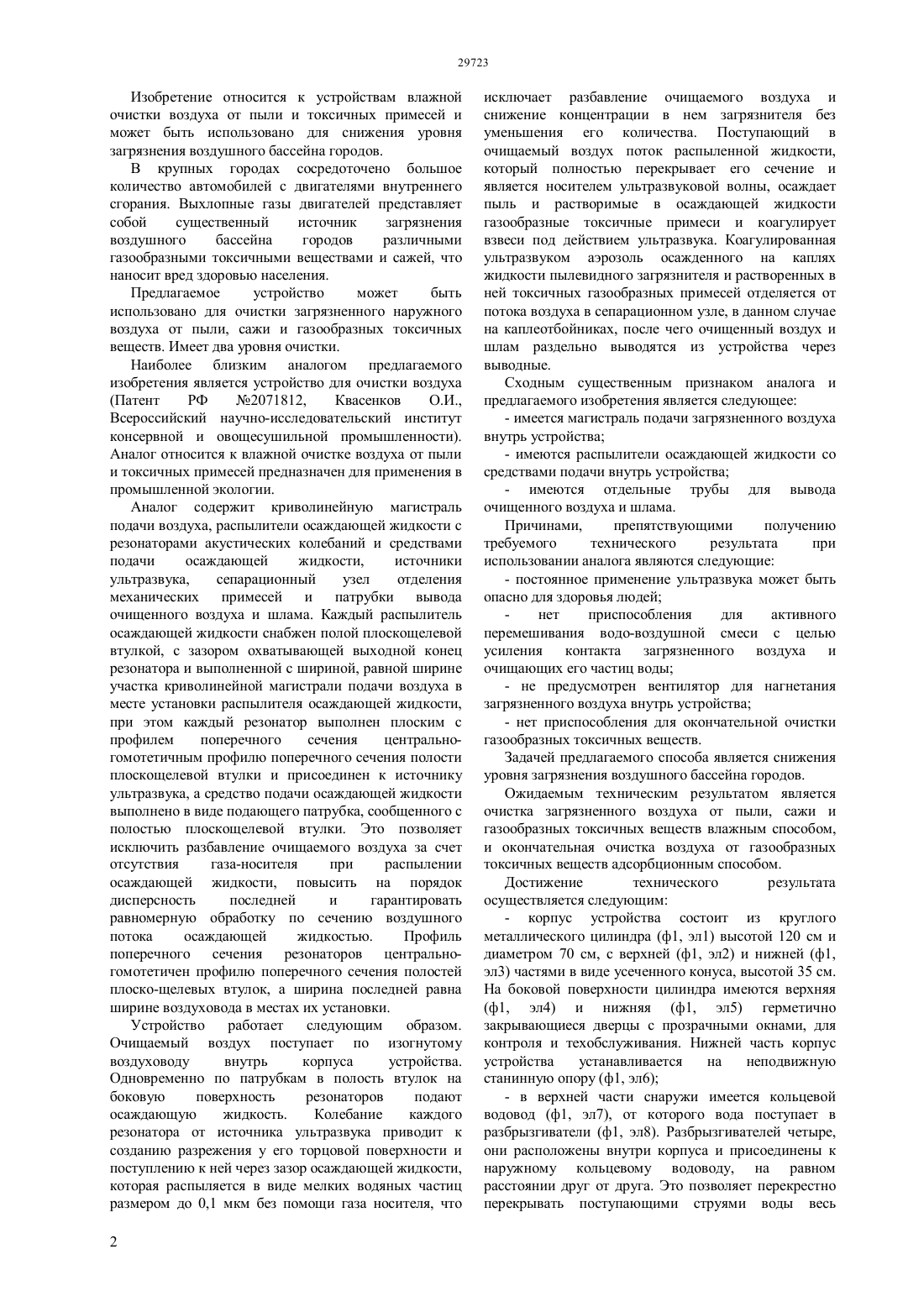

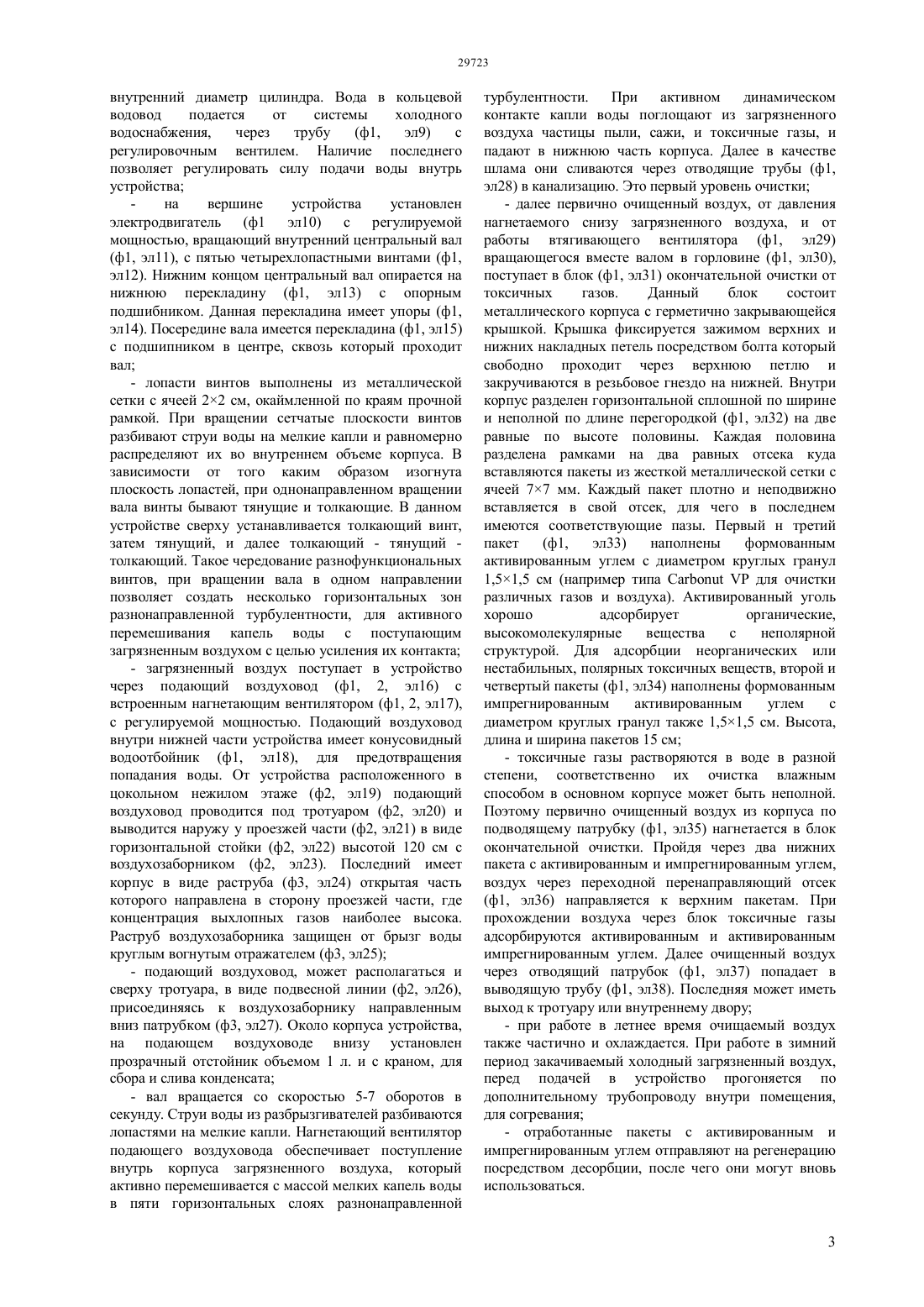

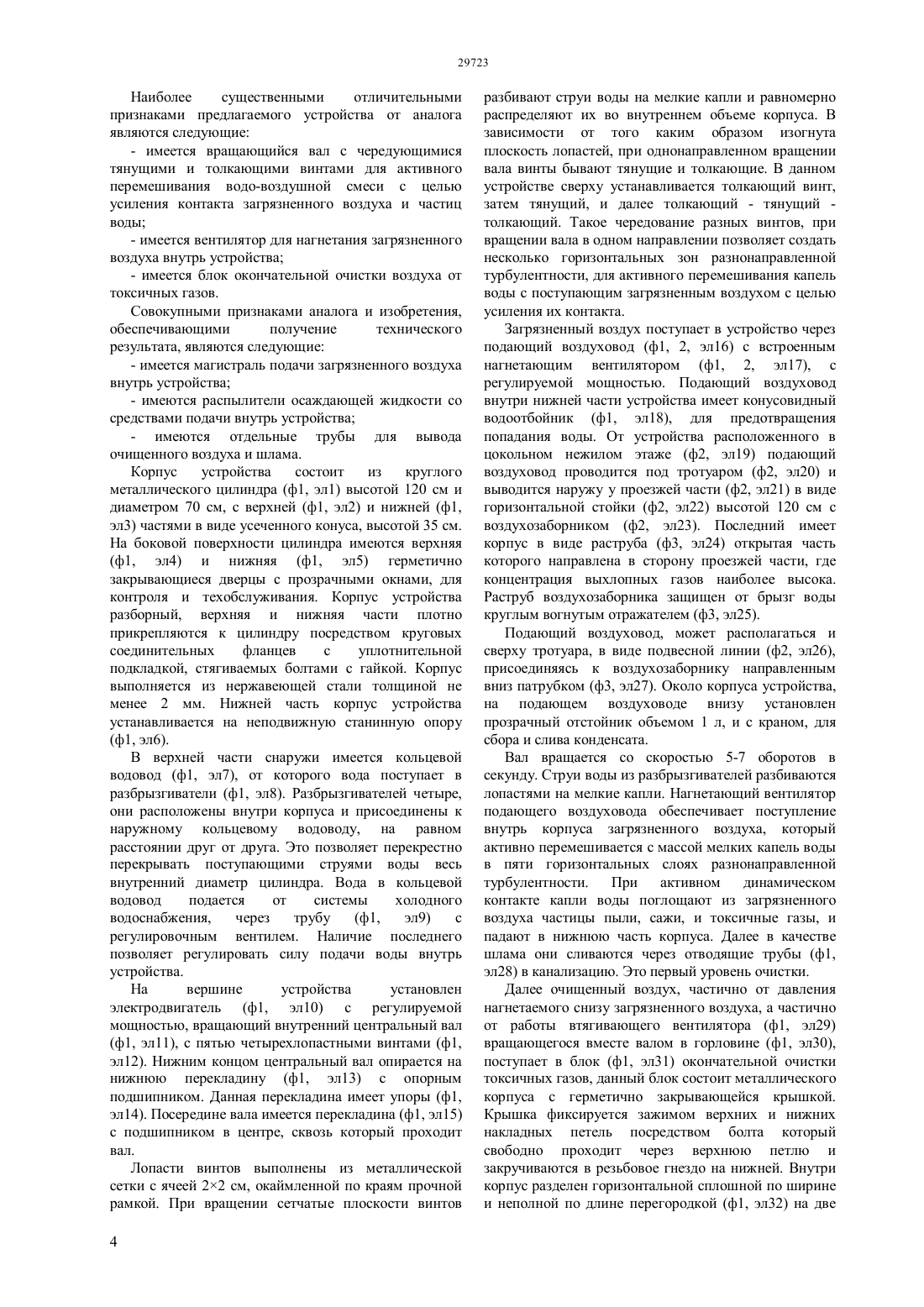

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ очищающих его частиц воды не предусмотрен вентилятор для нагнетания загрязненного воздуха внутрь устройства нет приспособления для окончательной очистки газообразных токсичных веществ. Корпус устройства состоит из круглого металлического цилиндра с верхней и нижней частями в виде усеченного конуса. В верхней части снаружи имеется кольцевой водовод от которого вода поступает в разбрызгиватели. На вершине устройства установлен электродвигатель вращающий внутренний центральный вал, с пятью четырехлопастными винтами. При вращении сетчатые плоскости винтов разбивают струи воды на мелкие капли и равномерно распределяют их во внутреннем объеме корпуса. Нагнетающий вентилятор подающего воздуховода обеспечивает поступление внутрь корпуса загрязненного воздуха, который активно перемешивается с массой мелких капель воды в нескольких горизонтальных зонах разнонаправленной турбулентности. При активном динамическом контакте капли воды поглощают из загрязненного воздуха частицы пыли, сажи, и токсичные газы, и падают в нижнюю часть корпуса. Далее в качестве шлама они сливаются через отводящие трубы в канализацию. Это первый уровень очистки. Далее очищенный воздух, частично от давления нагнетаемого снизу загрязненного воздуха, а частично от работы втягивающего вентилятора поступает в блок окончательной очистки токсичных газов. Далее очищенный воздух попадает в выводящую трубу. Последняя может иметь выход к тротуару или внутреннему двору.(72) Ким Аркадий Игнатьевич Асылбекова Сауле Жангировна(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) УСТРОЙСТВО ДЛЯ ДВУХУРОВНЕВОЙ ОЧИСТКИ ЗАГРЯЗНЕННОГО ВОЗДУХА(57) Устройство для двухуровневой очистки загрязненного воздуха относится к устройствам влажной очистки воздуха от пыли и токсичных примесей и может быть использовано для снижения уровня загрязнения воздушного бассейна городов. Наиболее близким аналогом предлагаемого изобретения является устройство для очистки воздуха (Патент РФ 2071812, Квасенков О.И.,Всероссийский научно-исследовательский институт консервной и овощесушильной промышленности). Сходным существенным признаком аналога и предлагаемого изобретения является следующее имеется магистраль подачи загрязненного воздуха внутрь устройства,имеются распылители осаждающей жидкости со средствами подачи внутрь устройства, имеются отдельные трубы для вывода очищенного воздуха и шлама. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие постоянное применение ультразвука может быть опасно для здоровья людей нет приспособления для активного перемешивания водо-воздушной смеси с целью усиления контакта загрязненного воздуха и Изобретение относится к устройствам влажной очистки воздуха от пыли и токсичных примесей и может быть использовано для снижения уровня загрязнения воздушного бассейна городов. В крупных городах сосредоточено большое количество автомобилей с двигателями внутреннего сгорания. Выхлопные газы двигателей представляет собой существенный источник загрязнения воздушного бассейна городов различными газообразными токсичными веществами и сажей, что наносит вред здоровью населения. Предлагаемое устройство может быть использовано для очистки загрязненного наружного воздуха от пыли, сажи и газообразных токсичных веществ. Имеет два уровня очистки. Наиболее близким аналогом предлагаемого изобретения является устройство для очистки воздуха(Патент РФ 2071812,Квасенков О.И.,Всероссийский научно-исследовательский институт консервной и овощесушильной промышленности). Аналог относится к влажной очистке воздуха от пыли и токсичных примесей предназначен для применения в промышленной экологии. Аналог содержит криволинейную магистраль подачи воздуха, распылители осаждающей жидкости с резонаторами акустических колебаний и средствами подачи осаждающей жидкости,источники ультразвука,сепарационный узел отделения механических примесей и патрубки вывода очищенного воздуха и шлама. Каждый распылитель осаждающей жидкости снабжен полой плоскощелевой втулкой, с зазором охватывающей выходной конец резонатора и выполненной с шириной, равной ширине участка криволинейной магистрали подачи воздуха в месте установки распылителя осаждающей жидкости,при этом каждый резонатор выполнен плоским с профилем поперечного сечения центральногомотетичным профилю поперечного сечения полости плоскощелевой втулки и присоединен к источнику ультразвука, а средство подачи осаждающей жидкости выполнено в виде подающего патрубка, сообщенного с полостью плоскощелевой втулки. Это позволяет исключить разбавление очищаемого воздуха за счет отсутствия газа-носителя при распылении осаждающей жидкости, повысить на порядок дисперсность последней и гарантировать равномерную обработку по сечению воздушного потока осаждающей жидкостью. Профиль поперечного сечения резонаторов центральногомотетичен профилю поперечного сечения полостей плоско-щелевых втулок, а ширина последней равна ширине воздуховода в местах их установки. Устройство работает следующим образом. Очищаемый воздух поступает по изогнутому воздуховоду внутрь корпуса устройства. Одновременно по патрубкам в полость втулок на боковую поверхность резонаторов подают осаждающую жидкость. Колебание каждого резонатора от источника ультразвука приводит к созданию разрежения у его торцовой поверхности и поступлению к ней через зазор осаждающей жидкости,которая распыляется в виде мелких водяных частиц размером до 0,1 мкм без помощи газа носителя, что 2 исключает разбавление очищаемого воздуха и снижение концентрации в нем загрязнителя без уменьшения его количества. Поступающий в очищаемый воздух поток распыленной жидкости,который полностью перекрывает его сечение и является носителем ультразвуковой волны, осаждает пыль и растворимые в осаждающей жидкости газообразные токсичные примеси и коагулирует взвеси под действием ультразвука. Коагулированная ультразвуком аэрозоль осажденного на каплях жидкости пылевидного загрязнителя и растворенных в ней токсичных газообразных примесей отделяется от потока воздуха в сепарационном узле, в данном случае на каплеотбойниках, после чего очищенный воздух и шлам раздельно выводятся из устройства через выводные. Сходным существенным признаком аналога и предлагаемого изобретения является следующее- имеется магистраль подачи загрязненного воздуха внутрь устройства- имеются распылители осаждающей жидкости со средствами подачи внутрь устройства- имеются отдельные трубы для вывода очищенного воздуха и шлама. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- постоянное применение ультразвука может быть опасно для здоровья людей нет приспособления для активного перемешивания водо-воздушной смеси с целью усиления контакта загрязненного воздуха и очищающих его частиц воды- не предусмотрен вентилятор для нагнетания загрязненного воздуха внутрь устройства- нет приспособления для окончательной очистки газообразных токсичных веществ. Задачей предлагаемого способа является снижения уровня загрязнения воздушного бассейна городов. Ожидаемым техническим результатом является очистка загрязненного воздуха от пыли, сажи и газообразных токсичных веществ влажным способом,и окончательная очистка воздуха от газообразных токсичных веществ адсорбционным способом. Достижение технического результата осуществляется следующим- корпус устройства состоит из круглого металлического цилиндра (ф 1, эл 1) высотой 120 см и диаметром 70 см, с верхней (ф 1, эл 2) и нижней (ф 1,эл 3) частями в виде усеченного конуса, высотой 35 см. На боковой поверхности цилиндра имеются верхняя(ф 1, эл 4) и нижняя (ф 1, эл 5) герметично закрывающиеся дверцы с прозрачными окнами, для контроля и техобслуживания. Нижней часть корпус устройства устанавливается на неподвижную станинную опору (ф 1, эл 6)- в верхней части снаружи имеется кольцевой водовод (ф 1, эл 7), от которого вода поступает в разбрызгиватели (ф 1, эл 8). Разбрызгивателей четыре,они расположены внутри корпуса и присоединены к наружному кольцевому водоводу, на равном расстоянии друг от друга. Это позволяет перекрестно перекрывать поступающими струями воды весь внутренний диаметр цилиндра. Вода в кольцевой водовод подается от системы холодного водоснабжения,через трубу(ф 1,эл 9) с регулировочным вентилем. Наличие последнего позволяет регулировать силу подачи воды внутрь устройства на вершине устройства установлен электродвигатель (ф 1 эл 10) с регулируемой мощностью, вращающий внутренний центральный вал(ф 1, эл 11), с пятью четырехлопастными винтами (ф 1,эл 12). Нижним концом центральный вал опирается на нижнюю перекладину (ф 1, эл 13) с опорным подшибником. Данная перекладина имеет упоры (ф 1,эл 14). Посередине вала имеется перекладина (ф 1, эл 15) с подшипником в центре, сквозь который проходит вал- лопасти винтов выполнены из металлической сетки с ячеей 22 см, окаймленной по краям прочной рамкой. При вращении сетчатые плоскости винтов разбивают струи воды на мелкие капли и равномерно распределяют их во внутреннем объеме корпуса. В зависимости от того каким образом изогнута плоскость лопастей, при однонаправленном вращении вала винты бывают тянущие и толкающие. В данном устройстве сверху устанавливается толкающий винт,затем тянущий, и далее толкающий - тянущий толкающий. Такое чередование разнофункциональных винтов, при вращении вала в одном направлении позволяет создать несколько горизонтальных зон разнонаправленной турбулентности, для активного перемешивания капель воды с поступающим загрязненным воздухом с целью усиления их контакта- загрязненный воздух поступает в устройство через подающий воздуховод (ф 1, 2, эл 16) с встроенным нагнетающим вентилятором (ф 1, 2, эл 17),с регулируемой мощностью. Подающий воздуховод внутри нижней части устройства имеет конусовидный водоотбойник (ф 1, эл 18), для предотвращения попадания воды. От устройства расположенного в цокольном нежилом этаже (ф 2, эл 19) подающий воздуховод проводится под тротуаром (ф 2, эл 20) и выводится наружу у проезжей части (ф 2, эл 21) в виде горизонтальной стойки (ф 2, эл 22) высотой 120 см с воздухозаборником (ф 2, эл 23). Последний имеет корпус в виде раструба (ф 3, эл 24) открытая часть которого направлена в сторону проезжей части, где концентрация выхлопных газов наиболее высока. Раструб воздухозаборника защищен от брызг воды круглым вогнутым отражателем (ф 3, эл 25)- подающий воздуховод, может располагаться и сверху тротуара, в виде подвесной линии (ф 2, эл 26),присоединяясь к воздухозаборнику направленным вниз патрубком (ф 3, эл 27). Около корпуса устройства,на подающем воздуховоде внизу установлен прозрачный отстойник объемом 1 л. и с краном, для сбора и слива конденсата- вал вращается со скоростью 5-7 оборотов в секунду. Струи воды из разбрызгивателей разбиваются лопастями на мелкие капли. Нагнетающий вентилятор подающего воздуховода обеспечивает поступление внутрь корпуса загрязненного воздуха, который активно перемешивается с массой мелких капель воды в пяти горизонтальных слоях разнонаправленной турбулентности. При активном динамическом контакте капли воды поглощают из загрязненного воздуха частицы пыли, сажи, и токсичные газы, и падают в нижнюю часть корпуса. Далее в качестве шлама они сливаются через отводящие трубы (ф 1,эл 28) в канализацию. Это первый уровень очистки- далее первично очищенный воздух, от давления нагнетаемого снизу загрязненного воздуха, и от работы втягивающего вентилятора (ф 1, эл 29) вращающегося вместе валом в горловине (ф 1, эл 30),поступает в блок (ф 1, эл 31) окончательной очистки от токсичных газов. Данный блок состоит металлического корпуса с герметично закрывающейся крышкой. Крышка фиксируется зажимом верхних и нижних накладных петель посредством болта который свободно проходит через верхнюю петлю и закручиваются в резьбовое гнездо на нижней. Внутри корпус разделен горизонтальной сплошной по ширине и неполной по длине перегородкой (ф 1, эл 32) на две равные по высоте половины. Каждая половина разделена рамками на два равных отсека куда вставляются пакеты из жесткой металлической сетки с ячеей 77 мм. Каждый пакет плотно и неподвижно вставляется в свой отсек, для чего в последнем имеются соответствующие пазы. Первый н третий пакет(ф 1,эл 33) наполнены формованным активированным углем с диаметром круглых гранул 1,51,5 см (например типадля очистки различных газов и воздуха). Активированный уголь хорошо адсорбирует органические,высокомолекулярные вещества с неполярной структурой. Для адсорбции неорганических или нестабильных, полярных токсичных веществ, второй и четвертый пакеты (ф 1, эл 34) наполнены формованным импрегнированным активированным углем с диаметром круглых гранул также 1,51,5 см. Высота,длина и ширина пакетов 15 см- токсичные газы растворяются в воде в разной степени, соответственно их очистка влажным способом в основном корпусе может быть неполной. Поэтому первично очищенный воздух из корпуса по подводящему патрубку (ф 1, эл 35) нагнетается в блок окончательной очистки. Пройдя через два нижних пакета с активированным и импрегнированным углем,воздух через переходной перенаправляющий отсек(ф 1, эл 36) направляется к верхним пакетам. При прохождении воздуха через блок токсичные газы адсорбируются активированным и активированным импрегнированным углем. Далее очищенный воздух через отводящий патрубок (ф 1, эл 37) попадает в выводящую трубу (ф 1, эл 38). Последняя может иметь выход к тротуару или внутреннему двору- при работе в летнее время очищаемый воздух также частично и охлаждается. При работе в зимний период закачиваемый холодный загрязненный воздух,перед подачей в устройство прогоняется по дополнительному трубопроводу внутри помещения,для согревания- отработанные пакеты с активированным и импрегнированным углем отправляют на регенерацию посредством десорбции, после чего они могут вновь использоваться. Наиболее существенными отличительными признаками предлагаемого устройства от аналога являются следующие- имеется вращающийся вал с чередующимися тянущими и толкающими винтами для активного перемешивания водо-воздушной смеси с целью усиления контакта загрязненного воздуха и частиц воды- имеется вентилятор для нагнетания загрязненного воздуха внутрь устройства- имеется блок окончательной очистки воздуха от токсичных газов. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеется магистраль подачи загрязненного воздуха внутрь устройства- имеются распылители осаждающей жидкости со средствами подачи внутрь устройства- имеются отдельные трубы для вывода очищенного воздуха и шлама. Корпус устройства состоит из круглого металлического цилиндра (ф 1, эл 1) высотой 120 см и диаметром 70 см, с верхней (ф 1, эл 2) и нижней (ф 1,эл 3) частями в виде усеченного конуса, высотой 35 см. На боковой поверхности цилиндра имеются верхняя(ф 1, эл 4) и нижняя (ф 1, эл 5) герметично закрывающиеся дверцы с прозрачными окнами, для контроля и техобслуживания. Корпус устройства разборный, верхняя и нижняя части плотно прикрепляются к цилиндру посредством круговых соединительных фланцев с уплотнительной подкладкой, стягиваемых болтами с гайкой. Корпус выполняется из нержавеющей стали толщиной не менее 2 мм. Нижней часть корпус устройства устанавливается на неподвижную станинную опору(ф 1, эл 6). В верхней части снаружи имеется кольцевой водовод (ф 1, эл 7), от которого вода поступает в разбрызгиватели (ф 1, эл 8). Разбрызгивателей четыре,они расположены внутри корпуса и присоединены к наружному кольцевому водоводу, на равном расстоянии друг от друга. Это позволяет перекрестно перекрывать поступающими струями воды весь внутренний диаметр цилиндра. Вода в кольцевой водовод подается от системы холодного водоснабжения,через трубу(ф 1,эл 9) с регулировочным вентилем. Наличие последнего позволяет регулировать силу подачи воды внутрь устройства. На вершине устройства установлен электродвигатель (ф 1, эл 10) с регулируемой мощностью, вращающий внутренний центральный вал(ф 1, эл 11), с пятью четырехлопастными винтами (ф 1,эл 12). Нижним концом центральный вал опирается на нижнюю перекладину (ф 1, эл 13) с опорным подшипником. Данная перекладина имеет упоры (ф 1,эл 14). Посередине вала имеется перекладина (ф 1, эл 15) с подшипником в центре, сквозь который проходит вал. Лопасти винтов выполнены из металлической сетки с ячеей 22 см, окаймленной по краям прочной рамкой. При вращении сетчатые плоскости винтов 4 разбивают струи воды на мелкие капли и равномерно распределяют их во внутреннем объеме корпуса. В зависимости от того каким образом изогнута плоскость лопастей, при однонаправленном вращении вала винты бывают тянущие и толкающие. В данном устройстве сверху устанавливается толкающий винт,затем тянущий, и далее толкающий - тянущий толкающий. Такое чередование разных винтов, при вращении вала в одном направлении позволяет создать несколько горизонтальных зон разнонаправленной турбулентности, для активного перемешивания капель воды с поступающим загрязненным воздухом с целью усиления их контакта. Загрязненный воздух поступает в устройство через подающий воздуховод (ф 1, 2, эл 16) с встроенным нагнетающим вентилятором (ф 1, 2, эл 17), с регулируемой мощностью. Подающий воздуховод внутри нижней части устройства имеет конусовидный водоотбойник (ф 1, эл 18), для предотвращения попадания воды. От устройства расположенного в цокольном нежилом этаже (ф 2, эл 19) подающий воздуховод проводится под тротуаром (ф 2, эл 20) и выводится наружу у проезжей части (ф 2, эл 21) в виде горизонтальной стойки (ф 2, эл 22) высотой 120 см с воздухозаборником (ф 2, эл 23). Последний имеет корпус в виде раструба (ф 3, эл 24) открытая часть которого направлена в сторону проезжей части, где концентрация выхлопных газов наиболее высока. Раструб воздухозаборника защищен от брызг воды круглым вогнутым отражателем (ф 3, эл 25). Подающий воздуховод, может располагаться и сверху тротуара, в виде подвесной линии (ф 2, эл 26),присоединяясь к воздухозаборнику направленным вниз патрубком (ф 3, эл 27). Около корпуса устройства,на подающем воздуховоде внизу установлен прозрачный отстойник объемом 1 л, и с краном, для сбора и слива конденсата. Вал вращается со скоростью 5-7 оборотов в секунду. Струи воды из разбрызгивателей разбиваются лопастями на мелкие капли. Нагнетающий вентилятор подающего воздуховода обеспечивает поступление внутрь корпуса загрязненного воздуха, который активно перемешивается с массой мелких капель воды в пяти горизонтальных слоях разнонаправленной турбулентности. При активном динамическом контакте капли воды поглощают из загрязненного воздуха частицы пыли, сажи, и токсичные газы, и падают в нижнюю часть корпуса. Далее в качестве шлама они сливаются через отводящие трубы (ф 1,эл 28) в канализацию. Это первый уровень очистки. Далее очищенный воздух, частично от давления нагнетаемого снизу загрязненного воздуха, а частично от работы втягивающего вентилятора (ф 1, эл 29) вращающегося вместе валом в горловине (ф 1, эл 30),поступает в блок (ф 1, эл 31) окончательной очистки токсичных газов, данный блок состоит металлического корпуса с герметично закрывающейся крышкой. Крышка фиксируется зажимом верхних и нижних накладных петель посредством болта который свободно проходит через верхнюю петлю и закручиваются в резьбовое гнездо на нижней. Внутри корпус разделен горизонтальной сплошной по ширине и неполной по длине перегородкой (ф 1, эл 32) на две равные по высоте половины. Каждая половина разделена рамками на два равных отсека куда вставляются пакеты из жесткой металлической сетки с ячеей 77 мм. Каждый пакет плотно и неподвижно вставляется в свой отсек, для чего в последнем имеются соответствующие пазы. Первый и третий пакет(ф 1,эл 33) наполнены формованным активированным углем с диаметром круглых гранул 1,51,5 см (например типадля очистки различных газов и воздуха). Активированный уголь хорошо адсорбирует органические,высокомолекулярные вещества с неполярной структурой. Для адсорбции неорганических или нестабильных, полярных токсичных веществ, второй и четвертый пакеты (ф 1, эл 34) наполнены формованным импрегнированным активированным углем с диаметром круглых гранул также 1,51,5 см. Высота,длина и ширина пакетов 15 см. Токсичные газы растворяются в воде в разной степени, соответственно их очистка влажным способом в основном корпусе может быть неполной. Поэтому не первично очищенный воздух из корпуса по подводящему патрубку (ф 1, эл 35) нагнетается в блок окончательной очистки. Пройдя два нижних пакета с активированным и импрегнированным углем,воздух через переходной перенаправляющий отсек(ф 1, эл 36) направляется к верхним пакетам. При прохождении воздуха через блок токсичные газы адсорбируются активированным и активированным импрегнированным углем. Далее очищенный воздух через отводящий патрубок (ф 1, эл 37) попадает в выводящую трубу (ф 1, эл 38). Последняя может иметь выход к тротуару или внутреннему двору. Расход холодной водопроводной воды около 45 м 3 в сутки. Объем очищенного воздуха около 1400 м 3 в сутки. При работе в летнее время очищаемый воздух также частично и охлаждается. При работе в зимний период закачиваемый холодный загрязненный воздух,перед подачей в устройство прогоняется по дополнительному трубопроводу внутри помещения,для согревания. Отработанные пакеты с активированным и импрегнированным углем отправляют на регенерацию посредством десорбции, после чего они могут вновь использоваться. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для двухуровневой очистки загрязненного воздуха, включающее в себя металлический объемный корпус, магистраль подачи загрязненного воздуха внутрь корпуса, распылители осаждающей жидкости со средствами подачи,отдельные трубы для вывода очищенного воздуха и шлама,отличающееся тем,что имеется вращающийся вал с чередующимися тянущими и толкающими винтами для активного перемешивания водовоздушной смеси, вентилятор для нагнетания загрязненного воздуха внутрь корпуса и блок окончательной очистки воздуха от токсичных газов.

МПК / Метки

МПК: B01D 53/04

Метки: загрязненного, двухуровневой, устройство, очистки, воздуха
