Центробежный каплеуловитель для жидкостных газоочистителей

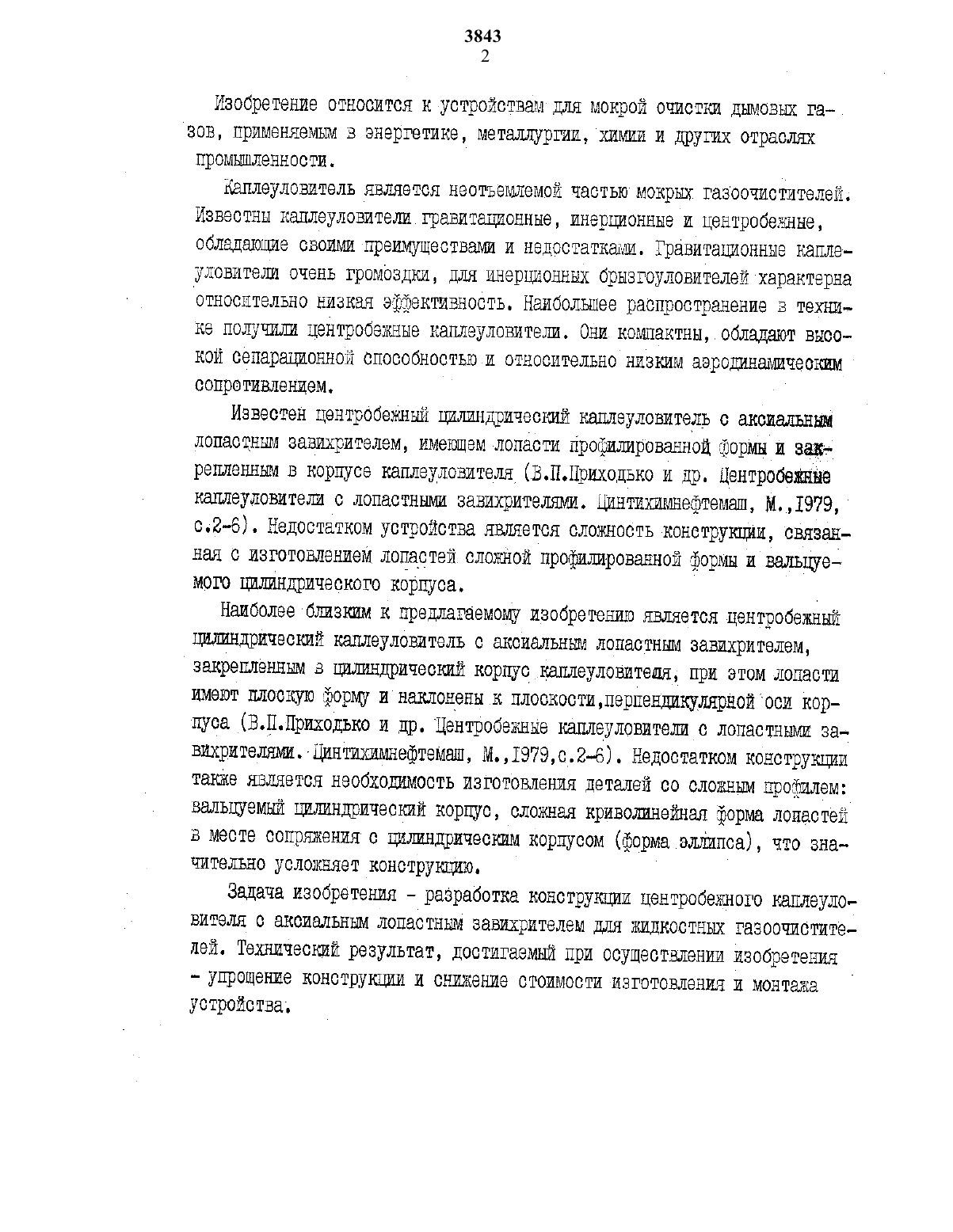

Изобретение относится к устройствам для мокрой очистки днмовни гаш зов, применяемым в энергетике, металлургии, химии и других отраслях промышленности.Ыаплеуловителв является неотъемлемой частью мокрых гаеоочиотителен. Известны каллеуловители.гравитационные, инерционные и центробекнне обладающие своими-преимуществами и недостатками. Гравитационные каплеуловители очень громоздки, для инерционных брнзгоуловителеи характерна относителЬно низкая эффективность. Наибольшее распространение в теини ке получили центробежные каллеуловители. Они.компактны, обладают высокои сепарационнои скоообноотью.и относительно низким аэродинамическим сопротивлением. Ц тИзвестен центробежный цилиндрический каплеуловитель о аксиальнм лопастным завиирителем, имеющем-лопасти профилированной формы и зане реиленннм н корпусе каплеуловителя(В.П.ПриходЬко и др. Центробелине каплеуловители с лопастными завиирителями. Цинтииимнефтемаш, М.1979 с.2 е). Недостатком устройства является сложность конструкции, связанная с изготовлением лонастей.слокнои профилированной формы и вальцуе мого цилиндрического корпуса.Наиболее близким к предлагаемому изобретению является центробежный лилндричеокин канлеуловнтель с аксиальннм лопастннм завихрителемзакрепленннм е цилиндрический корнускаплеуловитеия при этом лопастиимеют плоскую форму и наклонеяык плоскостиперпендикулярнойоси кор пуса(В.Д.Прииодькс и др. Центробежные каплеуловители с лопастными завиирителнми.Цинтииимнефтемеш, М.,1979 с,2-6). Недостатком конструкции такие является необходимость изготовления деталей со слолним нрофилем еальцуемни цилиндрический корпус, сложная криволинейная форма лопастей в месте сопряжения о цилиндрическим корпусом Сф 0 рмазллипоа) что зна чительно усложняет конструкцию.Задача изобретения - разработка конструкции пвнтрсбеиного каплеуло вителя с аксиальнмм лопастным завиирителем для нидкостных газоочиотите лей. Технический результат, достигаемнй при осуществлении изобретенияЭто обеспечивается в центробежном каплеуловителе для жидкостных газоочистителеи, включающем корпус, изготовленный в виде параллелепипеда,и закрепленный в нем аксиальный лопастной завихритель, выполненный из четырех лопастей, имеющк форму тупоугольных треугольников, тупые углы которых вписываются в двугранные углы параллелепипеда, середны оснований проходит через центр сечения корпуса, а угол наклоналопаотеи кплоскооти перпендикулярной оси корпуса, составляет 30-400 при этомнад какдои лопастью установлена пластина-отражатель.По предлагаемому изобретению корпускаплеуловителл выполняют в виде параллелепипеда, изготовление которого значительно проще, чем вальцуемого нилиндрпчеокого корпуса в известном устройстве.В соответствии с измененной рсрмой корпуса каплеуловителн предложено новое выполнение аксиального лопастного завикрителл из 4 лопастей, имеющик форму тунсугольнык треугольников о заданным углом наклона, при этом стороны, прилегающие к тупому углу, закреплены на соответствующихоторонак параллелепипеда, а основании треугольников проходит через пентр сечении корпуса, причем какдан лопасть имеет пластину-отражатель.Такое выполнение центробежного каплеуловителл с аксиальным лонастиы завикрителем позволяет упростить конструкцию за счет исключении изгои г товленин словного вальпемого цилиндрического корпуса, а такие использевании лопастей более простои Формы,-чем в известном устройстве. приэтом эфрективность каплеулавливанин остается на уровне с известныПри угле наклона лопастей к плоскости, перпендикулярной оси корпуса,менее 300 на лопастях происходит образование эмульсионного слон и соответственно вторичного капельного уноса, что нежелательно.При угле наклона более 430 несколько свивается эффективность каплеулавливанин.На фиг. изобранен пространственно центробежный каплеуловитель содер камин-корпус 1, изготовленныи в виде параллелепипеда, и аксиальный лопастной завикрителвд выполненный из четырех лопастей 2 в форме тупоугольнык треугольников АШДС 2, В 1 АД 2 СЩВАЗ и ДШСВ 2, вписаннык соответственно в двугранные углы параллелепипеда абс, вед, авс,и вод. Середины основании АШСЗ, В 1 Д 2 СЩАЗ и ДШВ 2 вышеуказанных треугольников (лопастей 2) прокодят через центр О сечения корпуса 1. Над лопастями 2 установлены пластины-отраиател 3 (для упрощения чертежа на фиг. покам зано два отражатели).Центробежный каплеуловитель работает следующим образом. Очищенный дыовой газ, ссдеркащи капли после мокрой очистки, из газосчистителнвходит в нижнюю часть корпуса 1 иаплеуловителн. При прохождении через лопасти 2 аксиального еавихрителн тазовый поток закручивается, при этом крупные капли улавливаются на лопастях, а мелкие - за счет цент рооеины сил на стенках корпуса. Пластины-отранатели З служат для доулавливанин капель, выносимых за пределы зоны располоиенил лопастеи 2. Каплеуловитель в нескольких вариантах, отличающихся углами нан лона лопастей от 30 до 400 опробован на котле БЕЗ-50-39 Ф Карагандинской ТЭЦ-Ш. Все варианты обеспечившие надежное иаплеулавлшвание.При этом при большем угле наклона снижается аэродинамическое сопро тииление ваплеулоеитела, но увеличиваются габариты корпуса.-При уненьиении угла наклона растет аэродинамическое сопротивление с 4 до 12 иг.с/юг.Аналогичное воздействие оказывают углы установок пластин-отражателег 3 . В тех случаях, когда по условиям ыоитпоновви газоочистителн есть достаточное пространство под наплеуловитель, отражатели можно устанавливать под тем же углом, что и лопасти. В пределе отражатели. можно устанавливать горизонтально с потереи на них статического давления до 30 кг.о/мг. Установка отраиателн под углом больше, чем угол наклона лопастей нецелесоооразна, так как это приводит ы преждевре менному раскручиванию-вазового потока и росту высоты корпуса 1 для обеспечения достаточноисепарации. Онробоватшан экспериментально ширина пластинеотраиателеи З составляет 20 ширины грани корпуса 1.Формлн изобретения Центробежный кацлеуловнтель для жидкостных газоочнотнтелей, виню чаюшМйкорпус н закрепленный В нем аксналэннй лопастной заВихрнтель.отднчаюшнноя тем, что корпус кенленловитедд изготовлен В виде парадледепипеда, а лопастной завихритель выполнен не четырех лопастей,имеющих форм тупоугольных.треугольников тупые углы ноторнх вписываются 3 двугранные углы паралщелепнпеда,середнн оснований проходят через центр сечения корпуса, а угол наклона лопастей к плоскости,перпендйкдддрной оси корпуса, оостевляет 30-400 при этом над.наждой лопаотъю установлена пластина-отражатель.
