Парогенератор

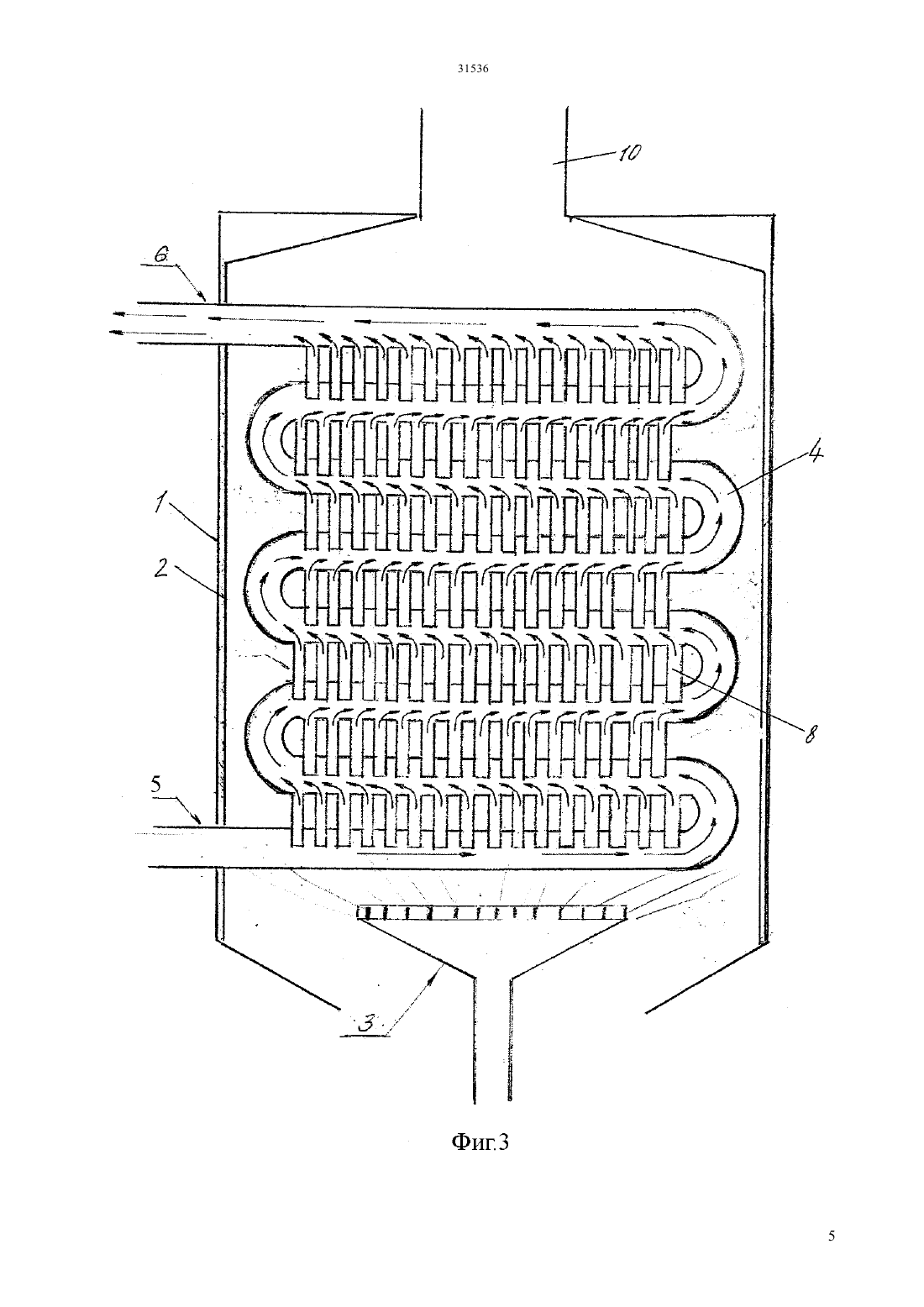

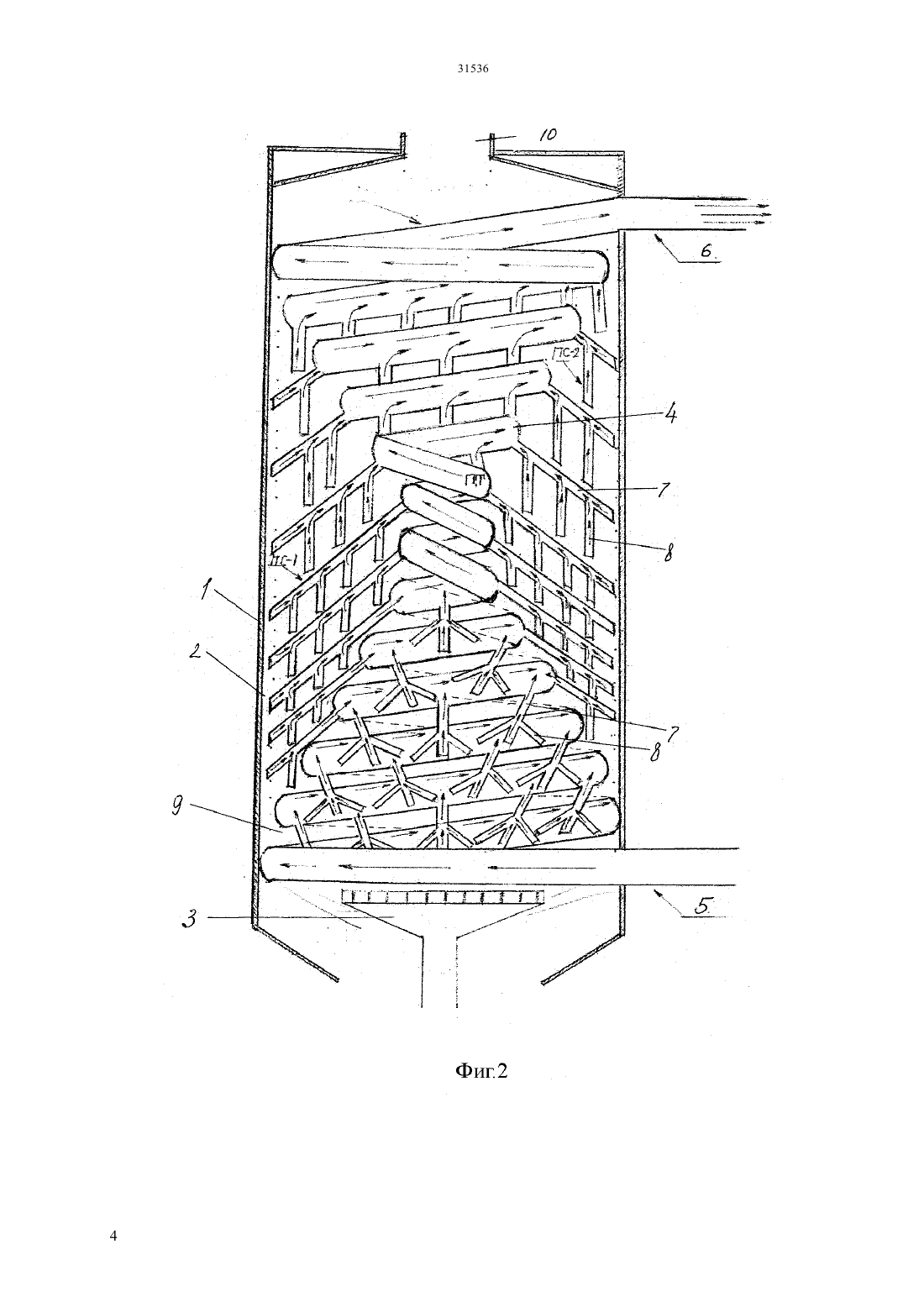

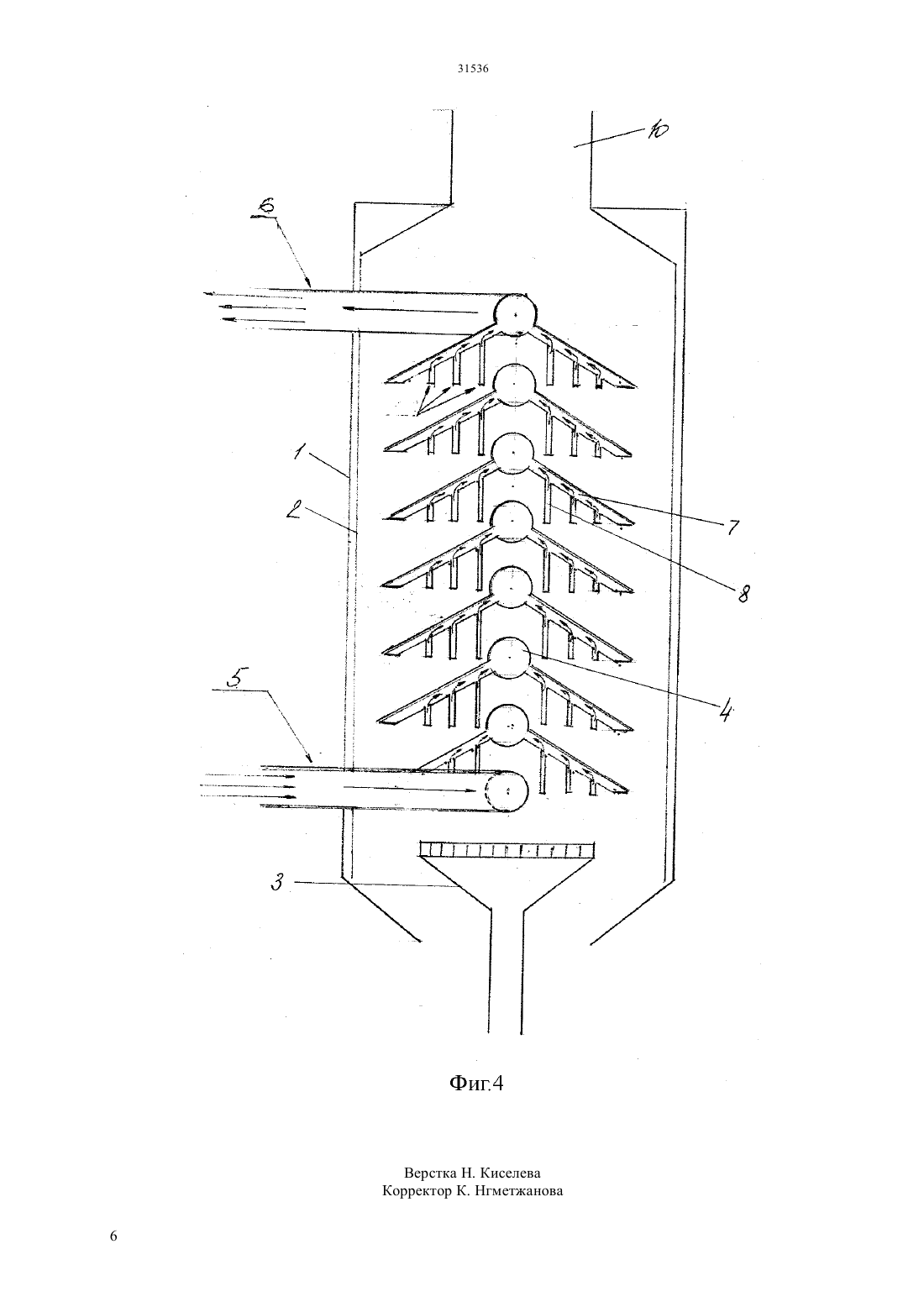

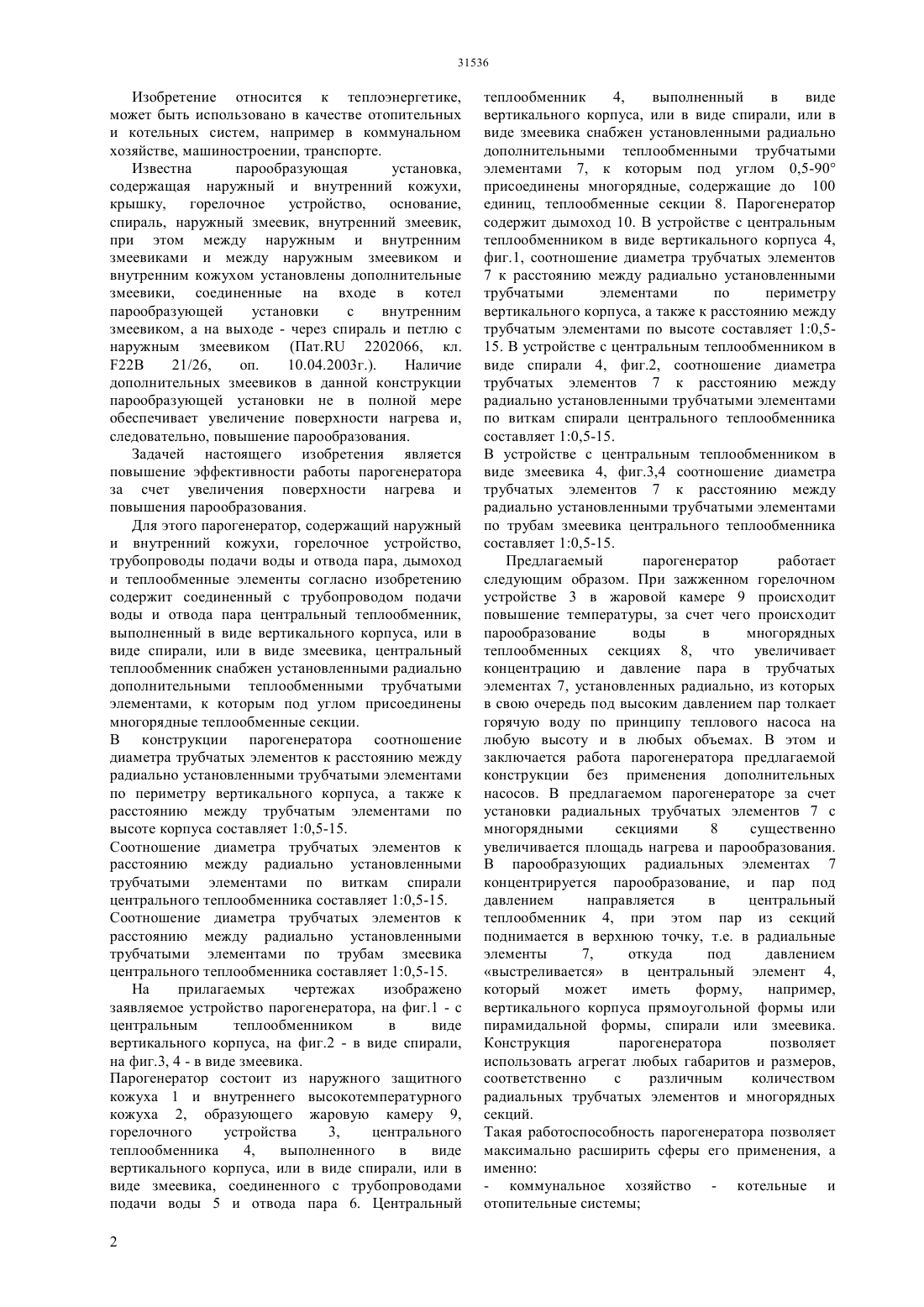

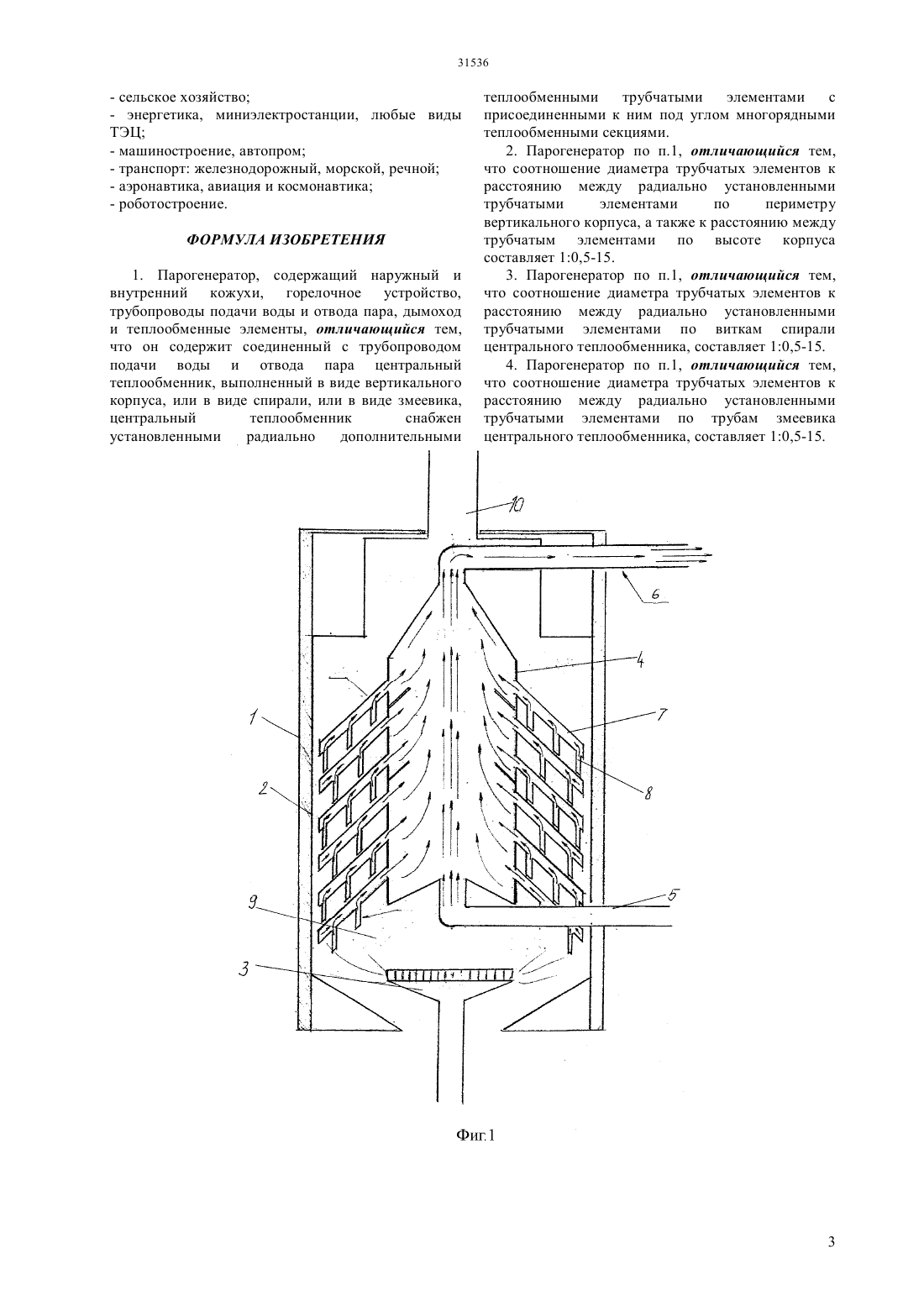

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ трубопроводы подачи воды и отвода пара, дымоход и тепло-обменные элементы согласно изобретению содержит соединенный с трубопроводом подачи воды и отвода пара центральный теплообменник,выполненный в виде вертикального корпуса, или в виде спирали, или в виде змеевика, центральный теплообменник снабжен установленными радиально дополнительными теплообменными трубчатыми элементами, к которым под углом присоединены многорядные теплообменные секции. Новая конструкция обеспечивает повышение эффективности работы парогенератора за счет увеличения поверхности нагрева и повышения парообразования.(76) Стахнов Константин Михайлович Ордабек Асетилла Изобретение относится к теплоэнергетике,может быть использовано в качестве отопительных и котельных систем, например в коммунальном хозяйстве, машиностроении, транспорте. Известна парообразующая установка,содержащая наружный и внутренний кожухи,крышку,горелочное устройство,основание,спираль, наружный змеевик, внутренний змеевик,при этом между наружным и внутренним змеевиками и между наружным змеевиком и внутренним кожухом установлены дополнительные змеевики, соединенные на входе в котел парообразующей установки с внутренним змеевиком, а на выходе - через спираль и петлю с наружным змеевиком (Пат. 2202066, кл. 22 21/26,оп. 10.04.2003 г.). Наличие дополнительных змеевиков в данной конструкции парообразующей установки не в полной мере обеспечивает увеличение поверхности нагрева и,следовательно, повышение парообразования. Задачей настоящего изобретения является повышение эффективности работы парогенератора за счет увеличения поверхности нагрева и повышения парообразования. Для этого парогенератор, содержащий наружный и внутренний кожухи, горелочное устройство,трубопроводы подачи воды и отвода пара, дымоход и теплообменные элементы согласно изобретению содержит соединенный с трубопроводом подачи воды и отвода пара центральный теплообменник,выполненный в виде вертикального корпуса, или в виде спирали, или в виде змеевика, центральный теплообменник снабжен установленными радиально дополнительными теплообменными трубчатыми элементами, к которым под углом присоединены многорядные теплообменные секции. В конструкции парогенератора соотношение диаметра трубчатых элементов к расстоянию между радиально установленными трубчатыми элементами по периметру вертикального корпуса, а также к расстоянию между трубчатым элементами по высоте корпуса составляет 10,5-15. Соотношение диаметра трубчатых элементов к расстоянию между радиально установленными трубчатыми элементами по виткам спирали центрального теплообменника составляет 10,5-15. Соотношение диаметра трубчатых элементов к расстоянию между радиально установленными трубчатыми элементами по трубам змеевика центрального теплообменника составляет 10,5-15. На прилагаемых чертежах изображено заявляемое устройство парогенератора, на фиг.1 - с центральным теплообменником в виде вертикального корпуса, на фиг.2 - в виде спирали,на фиг.3, 4 - в виде змеевика. Парогенератор состоит из наружного защитного кожуха 1 и внутреннего высокотемпературного кожуха 2, образующего жаровую камеру 9,горелочного устройства 3,центрального теплообменника 4,выполненного в виде вертикального корпуса, или в виде спирали, или в виде змеевика, соединенного с трубопроводами подачи воды 5 и отвода пара 6. Центральный 2 теплообменник 4,выполненный в виде вертикального корпуса, или в виде спирали, или в виде змеевика снабжен установленными радиально дополнительными теплообменными трубчатыми элементами 7, к которым под углом 0,5-90 присоединены многорядные, содержащие до 100 единиц, теплообменные секции 8. Парогенератор содержит дымоход 10. В устройстве с центральным теплообменником в виде вертикального корпуса 4,фиг.1, соотношение диаметра трубчатых элементов 7 к расстоянию между радиально установленными трубчатыми элементами по периметру вертикального корпуса, а также к расстоянию между трубчатым элементами по высоте составляет 10,515. В устройстве с центральным теплообменником в виде спирали 4, фиг.2, соотношение диаметра трубчатых элементов 7 к расстоянию между радиально установленными трубчатыми элементами по виткам спирали центрального теплообменника составляет 10,5-15. В устройстве с центральным теплообменником в виде змеевика 4, фиг.3,4 соотношение диаметра трубчатых элементов 7 к расстоянию между радиально установленными трубчатыми элементами по трубам змеевика центрального теплообменника составляет 10,5-15. Предлагаемый парогенератор работает следующим образом. При зажженном горелочном устройстве 3 в жаровой камере 9 происходит повышение температуры, за счет чего происходит парообразование воды в многорядных теплообменных секциях 8, что увеличивает концентрацию и давление пара в трубчатых элементах 7, установленных радиально, из которых в свою очередь под высоким давлением пар толкает горячую воду по принципу теплового насоса на любую высоту и в любых объемах. В этом и заключается работа парогенератора предлагаемой конструкции без применения дополнительных насосов. В предлагаемом парогенераторе за счет установки радиальных трубчатых элементов 7 с многорядными секциями 8 существенно увеличивается площадь нагрева и парообразования. В парообразующих радиальных элементах 7 концентрируется парообразование, и пар под давлением направляется в центральный теплообменник 4, при этом пар из секций поднимается в верхнюю точку, т.е. в радиальные элементы 7,откуда под давлением выстреливается в центральный элемент 4,который может иметь форму,например,вертикального корпуса прямоугольной формы или пирамидальной формы, спирали или змеевика. Конструкция парогенератора позволяет использовать агрегат любых габаритов и размеров,соответственно с различным количеством радиальных трубчатых элементов и многорядных секций. Такая работоспособность парогенератора позволяет максимально расширить сферы его применения, а именно- роботостроение. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Парогенератор, содержащий наружный и внутренний кожухи, горелочное устройство,трубопроводы подачи воды и отвода пара, дымоход и теплообменные элементы, отличающийся тем,что он содержит соединенный с трубопроводом подачи воды и отвода пара центральный теплообменник, выполненный в виде вертикального корпуса, или в виде спирали, или в виде змеевика,центральный теплообменник снабжен установленными радиально дополнительными теплообменными трубчатыми элементами с присоединенными к ним под углом многорядными теплообменными секциями. 2. Парогенератор по п.1, отличающийся тем,что соотношение диаметра трубчатых элементов к расстоянию между радиально установленными трубчатыми элементами по периметру вертикального корпуса, а также к расстоянию между трубчатым элементами по высоте корпуса составляет 10,5-15. 3. Парогенератор по п.1, отличающийся тем,что соотношение диаметра трубчатых элементов к расстоянию между радиально установленными трубчатыми элементами по виткам спирали центрального теплообменника, составляет 10,5-15. 4. Парогенератор по п.1, отличающийся тем,что соотношение диаметра трубчатых элементов к расстоянию между радиально установленными трубчатыми элементами по трубам змеевика центрального теплообменника, составляет 10,5-15.
