Компрессионный способ монтажа кабелей с заливкой сростков (варианты)

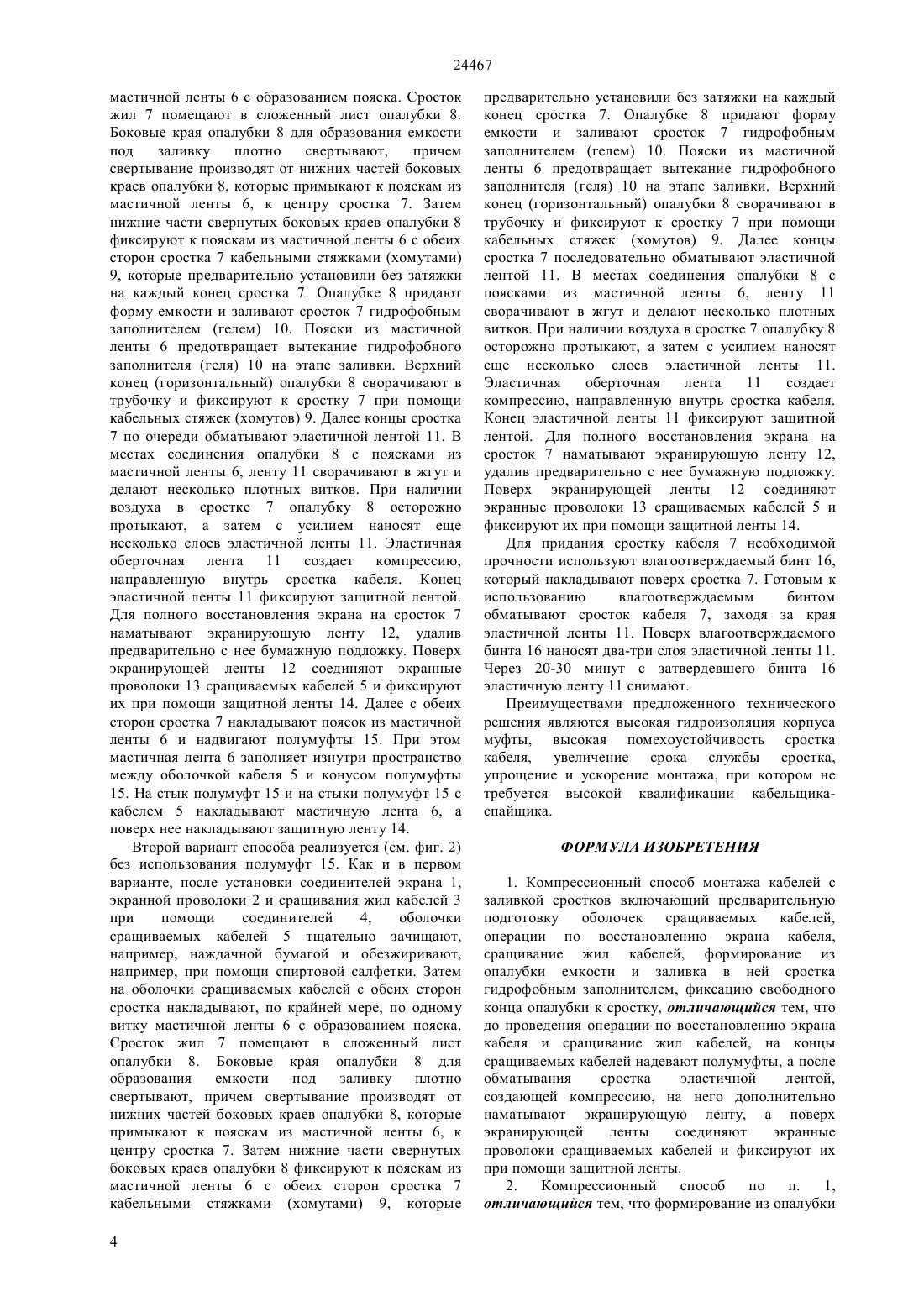

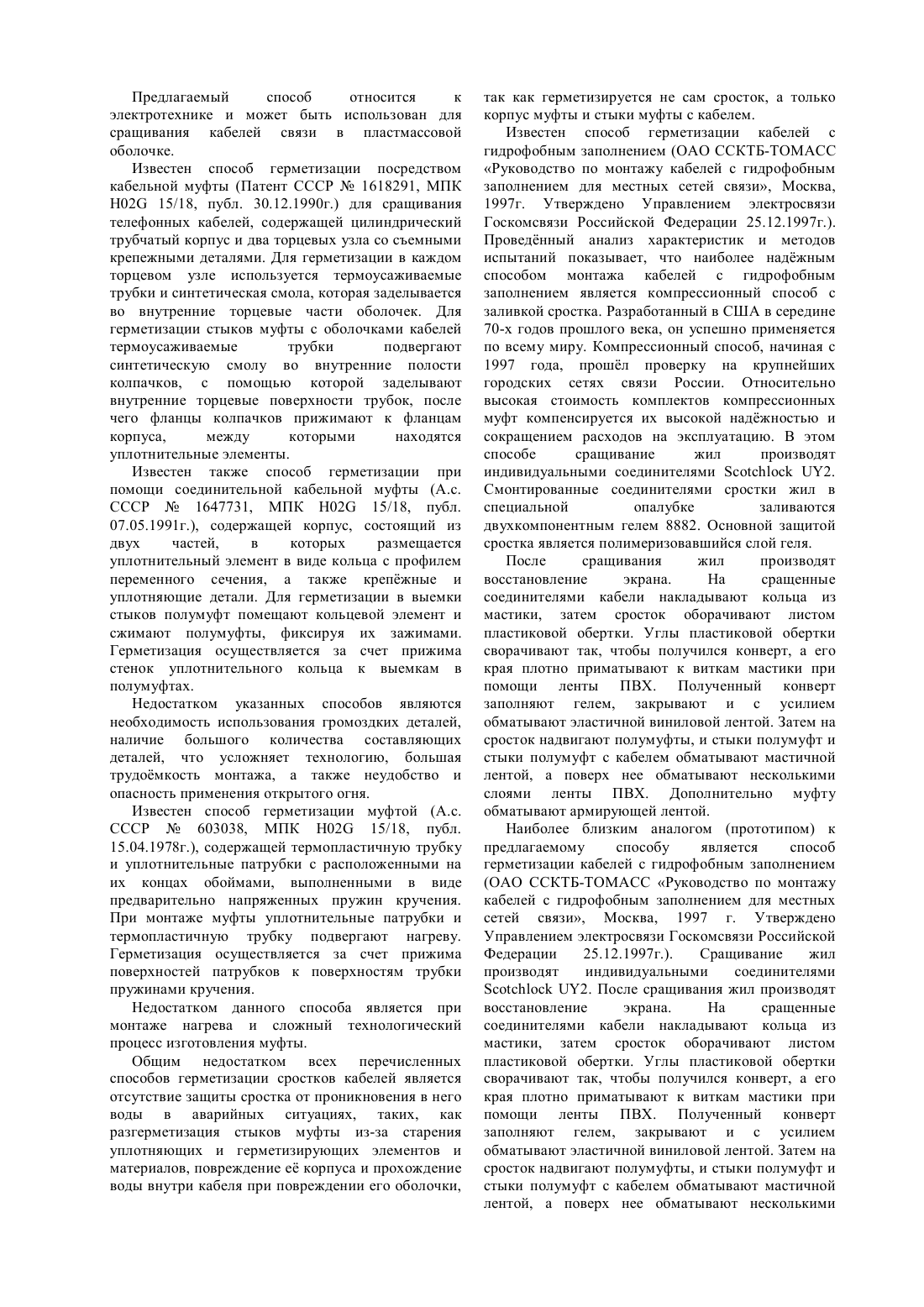

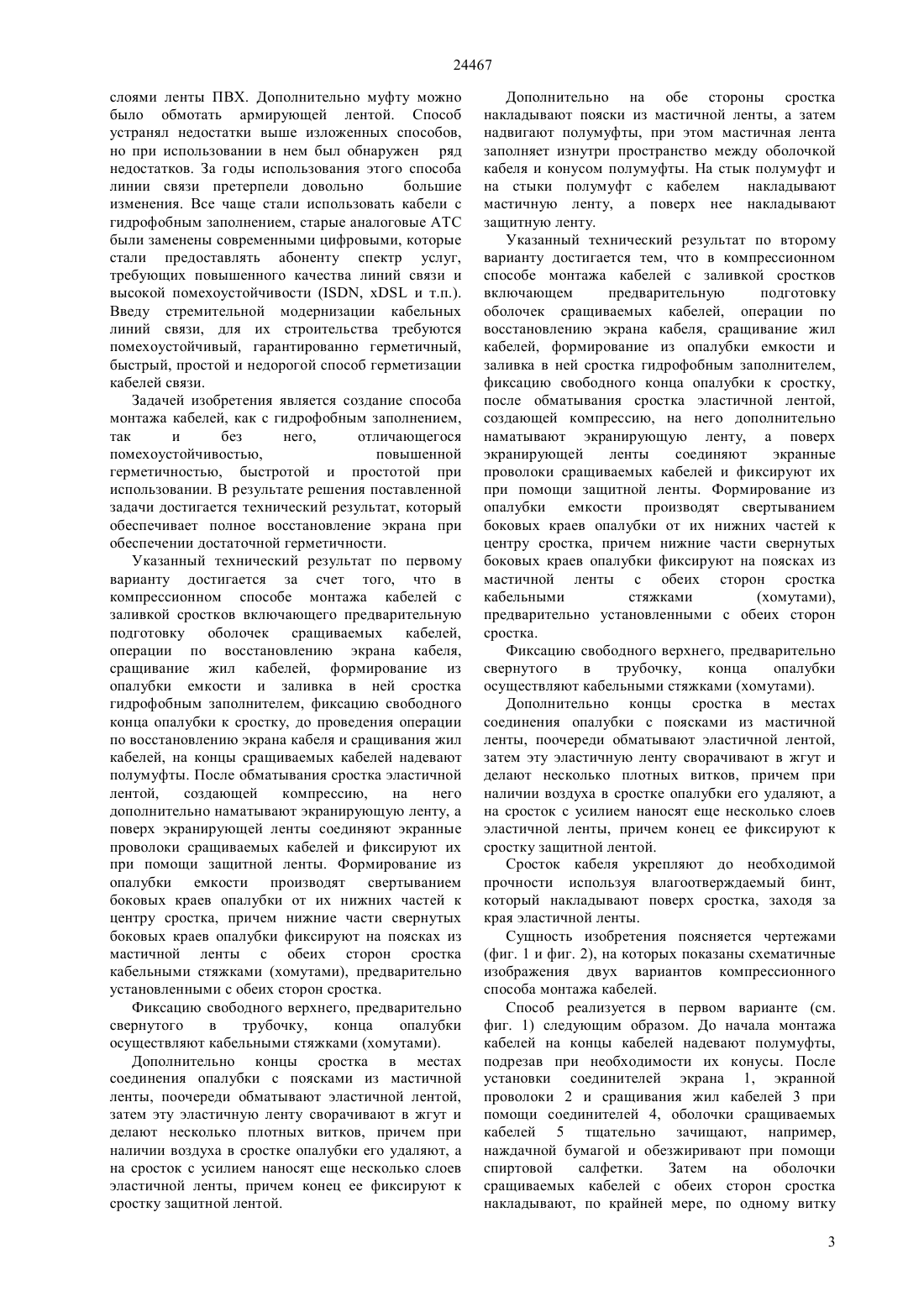

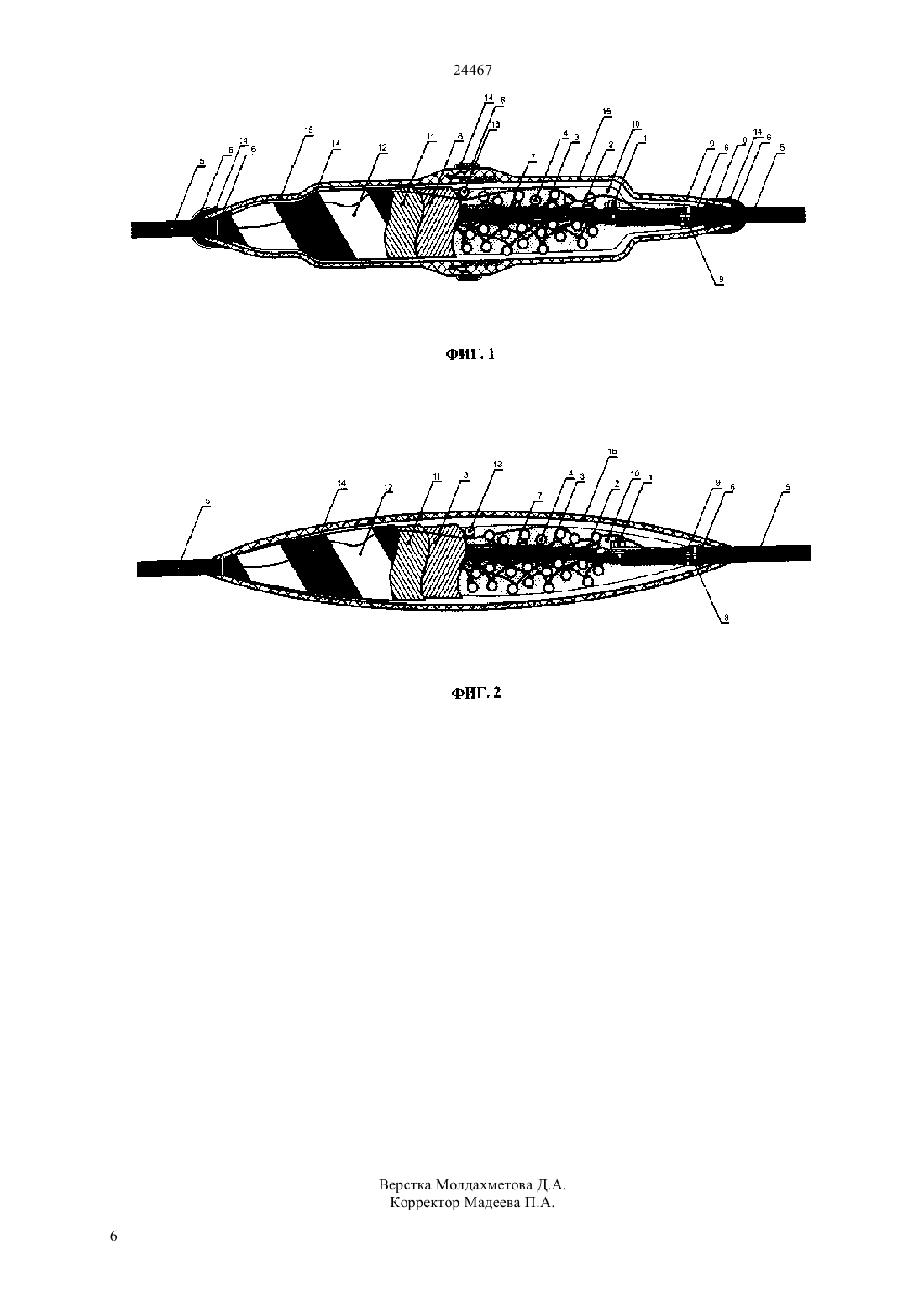

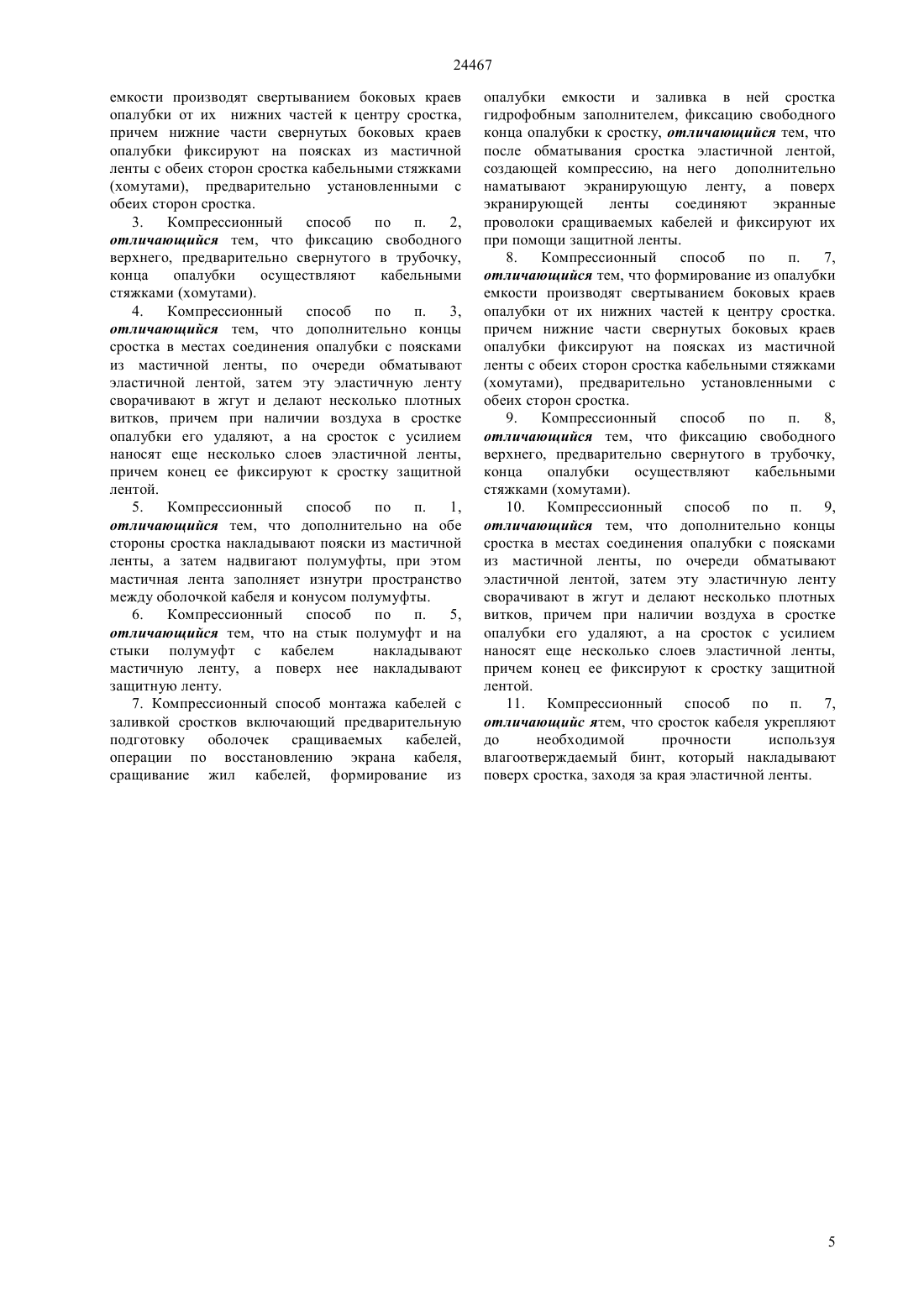

(51) 02 15/18 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ 2007/0530.1 19.04.2007 15.08.2011, бюл. 8 Щербинин Алексей Валерьевич Булгакова Раиса Хамитовна 20915 А, 16.03.20092207687 С 1, 27.06.20032228569 С 1, 10.05.2004(54) КОМПРЕССИОННЫЙ СПОСОБ МОНТАЖА КАБЕЛЕЙ С ЗАЛИВКОЙ СРОСТКОВ (ВАРИАНТЫ)(57) Предлагаемый способ относится к электротехнике и может быть использован для сращивания кабелей связи в пластмассовой оболочке. Задачей изобретения является создание способа монтажа кабелей, как с гидрофобным заполнением,так и без него,отличающегося помехоустойчивостью,повышенной герметичностью, быстротой и простотой при использовании. В результате решения поставленной задачи достигается технический результат, который обеспечивает полное восстановление экрана при обеспечении достаточная герметичность. Указанный технический результат по первому варианту достигается за счет того, что в компрессионном способе монтажа кабелей с заливкой сростков включающего предварительную подготовку оболочек сращиваемых кабелей,операции по восстановлению экрана кабеля,сращивание жил кабелей, формирование из опалубки емкости и заливка в ней сростка гидрофобным заполнителем, фиксацию свободного конца опалубки к сростку, до проведения операции по восстановлению экрана кабеля и сращивания жил кабелей, на концы сращиваемых кабелей надевают полумуфты. После обматывания сростка эластичной лентой,создающей компрессию,на него дополнительно наматывают экранирующую ленту, а поверх экранирующей ленты соединяют экранные проволоки сращиваемых кабелей и фиксируют их при помощи защитной ленты. Формирование из опалубки емкости производят свертыванием боковых краев опалубки от их нижних частей к центру сростка, причем нижние части свернутых боковых краев опалубки фиксируют на поясках из мастичной ленты с обеих сторон сростка кабельными стяжками (хомутами),предварительно установленными с обеих сторон сростка. Фиксацию свободного верхнего, предварительно свернутого в трубочку,конца опалубки осуществляют кабельными стяжками (хомутами). Дополнительно концы сростка в местах соединения опалубки с поясками из мастичной ленты, поочереди обматывают эластичной лентой,затем эту эластичную ленту сворачивают в жгут и делают несколько плотных витков, причем при наличии воздуха в сростке опалубки его удаляют, а на сросток с усилием наносят еще несколько слоев эластичной ленты, причем конец ее фиксируют к сростку защитной лентой. Дополнительно на обе стороны сростка накладывают пояски из мастичной ленты, а затем надвигают полумуфты, при этом мастичная лента заполняет изнутри пространство между оболочкой кабеля и конусом полумуфты. На стык полумуфт и на стыки полумуфт с кабелем накладывают мастичную ленту, а поверх нее накладывают защитную ленту. Указанный технический результат по второму варианту достигается тем, что в предлагаемом способе практически все операции по монтажу кабелей осуществляются также как и в первом. Отличие второго варианта заключается в том, что в нем не используют кабельные полумуфты. Сросток кабеля укрепляют до необходимой прочности используя влагоотверждаемый бинт, который накладывают поверх сростка, заходя за края эластичной ленты. Преимуществами предложенного технического решения являются высокая гидроизоляция корпуса муфты, высокая помехоустойчивость сростка кабеля, увеличение срока службы сростка,упрощение и ускорение монтажа, при котором не требуется высокой квалификации кабельщикаспайщика. Предлагаемый способ относится к электротехнике и может быть использован для сращивания кабелей связи в пластмассовой оболочке. Известен способ герметизации посредством кабельной муфты (Патент СССР 1618291, МПК Н 02 15/18, публ. 30.12.1990 г.) для сращивания телефонных кабелей, содержащей цилиндрический трубчатый корпус и два торцевых узла со съемными крепежными деталями. Для герметизации в каждом торцевом узле используется термоусаживаемые трубки и синтетическая смола, которая заделывается во внутренние торцевые части оболочек. Для герметизации стыков муфты с оболочками кабелей термоусаживаемые трубки подвергают синтетическую смолу во внутренние полости колпачков, с помощью которой заделывают внутренние торцевые поверхности трубок, после чего фланцы колпачков прижимают к фланцам корпуса,между которыми находятся уплотнительные элементы. Известен также способ герметизации при помощи соединительной кабельной муфты (А.с. СССР 1647731, МПК Н 02 15/18, публ. 07.05.1991 г.), содержащей корпус, состоящий из двух частей,в которых размещается уплотнительный элемент в виде кольца с профилем переменного сечения, а также крепжные и уплотняющие детали. Для герметизации в выемки стыков полумуфт помещают кольцевой элемент и сжимают полумуфты, фиксируя их зажимами. Герметизация осуществляется за счет прижима стенок уплотнительного кольца к выемкам в полумуфтах. Недостатком указанных способов являются необходимость использования громоздких деталей,наличие большого количества составляющих деталей, что усложняет технологию, большая трудомкость монтажа, а также неудобство и опасность применения открытого огня. Известен способ герметизации муфтой (А.с. СССР 603038, МПК Н 02 15/18, публ. 15.04.1978 г.), содержащей термопластичную трубку и уплотнительные патрубки с расположенными на их концах обоймами, выполненными в виде предварительно напряженных пружин кручения. При монтаже муфты уплотнительные патрубки и термопластичную трубку подвергают нагреву. Герметизация осуществляется за счет прижима поверхностей патрубков к поверхностям трубки пружинами кручения. Недостатком данного способа является при монтаже нагрева и сложный технологический процесс изготовления муфты. Общим недостатком всех перечисленных способов герметизации сростков кабелей является отсутствие защиты сростка от проникновения в него воды в аварийных ситуациях, таких, как разгерметизация стыков муфты из-за старения уплотняющих и герметизирующих элементов и материалов, повреждение е корпуса и прохождение воды внутри кабеля при повреждении его оболочки, так как герметизируется не сам сросток, а только корпус муфты и стыки муфты с кабелем. Известен способ герметизации кабелей с гидрофобным заполнением (ОАО ССКТБ-ТОМАСС Руководство по монтажу кабелей с гидрофобным заполнением для местных сетей связи, Москва,1997 г. Утверждено Управлением электросвязи Госкомсвязи Российской Федерации 25.12.1997 г.). Проведнный анализ характеристик и методов испытаний показывает, что наиболее наджным способом монтажа кабелей с гидрофобным заполнением является компрессионный способ с заливкой сростка. Разработанный в США в середине 70-х годов прошлого века, он успешно применяется по всему миру. Компрессионный способ, начиная с 1997 года, прошл проверку на крупнейших городских сетях связи России. Относительно высокая стоимость комплектов компрессионных муфт компенсируется их высокой наджностью и сокращением расходов на эксплуатацию. В этом способе сращивание жил производят индивидуальными соединителями 2. Смонтированные соединителями сростки жил в специальной опалубке заливаются двухкомпонентным гелем 8882. Основной защитой сростка является полимеризовавшийся слой геля. После сращивания жил производят восстановление экрана. На сращенные соединителями кабели накладывают кольца из мастики, затем сросток оборачивают листом пластиковой обертки. Углы пластиковой обертки сворачивают так, чтобы получился конверт, а его края плотно приматывают к виткам мастики при помощи ленты ПВХ. Полученный конверт заполняют гелем, закрывают и с усилием обматывают эластичной виниловой лентой. Затем на сросток надвигают полумуфты, и стыки полумуфт и стыки полумуфт с кабелем обматывают мастичной лентой, а поверх нее обматывают несколькими слоями ленты ПВХ. Дополнительно муфту обматывают армирующей лентой. Наиболее близким аналогом (прототипом) к предлагаемому способу является способ герметизации кабелей с гидрофобным заполнением(ОАО ССКТБ-ТОМАСС Руководство по монтажу кабелей с гидрофобным заполнением для местных сетей связи, Москва, 1997 г. Утверждено Управлением электросвязи Госкомсвязи Российской Федерации 25.12.1997 г.). Сращивание жил производят индивидуальными соединителями 2. После сращивания жил производят восстановление экрана. На сращенные соединителями кабели накладывают кольца из мастики, затем сросток оборачивают листом пластиковой обертки. Углы пластиковой обертки сворачивают так, чтобы получился конверт, а его края плотно приматывают к виткам мастики при помощи ленты ПВХ. Полученный конверт заполняют гелем, закрывают и с усилием обматывают эластичной виниловой лентой. Затем на сросток надвигают полумуфты, и стыки полумуфт и стыки полумуфт с кабелем обматывают мастичной лентой, а поверх нее обматывают несколькими 24467 слоями ленты ПВХ. Дополнительно муфту можно было обмотать армирующей лентой. Способ устранял недостатки выше изложенных способов,но при использовании в нем был обнаружен ряд недостатков. За годы использования этого способа линии связи претерпели довольно большие изменения. Все чаще стали использовать кабели с гидрофобным заполнением, старые аналоговые АТС были заменены современными цифровыми, которые стали предоставлять абоненту спектр услуг,требующих повышенного качества линий связи и высокой помехоустойчивости (,и т.п.). Введу стремительной модернизации кабельных линий связи, для их строительства требуются помехоустойчивый, гарантированно герметичный,быстрый, простой и недорогой способ герметизации кабелей связи. Задачей изобретения является создание способа монтажа кабелей, как с гидрофобным заполнением,так и без него,отличающегося помехоустойчивостью,повышенной герметичностью, быстротой и простотой при использовании. В результате решения поставленной задачи достигается технический результат, который обеспечивает полное восстановление экрана при обеспечении достаточной герметичности. Указанный технический результат по первому варианту достигается за счет того, что в компрессионном способе монтажа кабелей с заливкой сростков включающего предварительную подготовку оболочек сращиваемых кабелей,операции по восстановлению экрана кабеля,сращивание жил кабелей, формирование из опалубки емкости и заливка в ней сростка гидрофобным заполнителем, фиксацию свободного конца опалубки к сростку, до проведения операции по восстановлению экрана кабеля и сращивания жил кабелей, на концы сращиваемых кабелей надевают полумуфты. После обматывания сростка эластичной лентой,создающей компрессию,на него дополнительно наматывают экранирующую ленту, а поверх экранирующей ленты соединяют экранные проволоки сращиваемых кабелей и фиксируют их при помощи защитной ленты. Формирование из опалубки емкости производят свертыванием боковых краев опалубки от их нижних частей к центру сростка, причем нижние части свернутых боковых краев опалубки фиксируют на поясках из мастичной ленты с обеих сторон сростка кабельными стяжками (хомутами), предварительно установленными с обеих сторон сростка. Фиксацию свободного верхнего, предварительно свернутого в трубочку,конца опалубки осуществляют кабельными стяжками (хомутами). Дополнительно концы сростка в местах соединения опалубки с поясками из мастичной ленты, поочереди обматывают эластичной лентой,затем эту эластичную ленту сворачивают в жгут и делают несколько плотных витков, причем при наличии воздуха в сростке опалубки его удаляют, а на сросток с усилием наносят еще несколько слоев эластичной ленты, причем конец ее фиксируют к сростку защитной лентой. Дополнительно на обе стороны сростка накладывают пояски из мастичной ленты, а затем надвигают полумуфты, при этом мастичная лента заполняет изнутри пространство между оболочкой кабеля и конусом полумуфты. На стык полумуфт и на стыки полумуфт с кабелем накладывают мастичную ленту, а поверх нее накладывают защитную ленту. Указанный технический результат по второму варианту достигается тем, что в компрессионном способе монтажа кабелей с заливкой сростков включающем предварительную подготовку оболочек сращиваемых кабелей, операции по восстановлению экрана кабеля, сращивание жил кабелей, формирование из опалубки емкости и заливка в ней сростка гидрофобным заполнителем,фиксацию свободного конца опалубки к сростку,после обматывания сростка эластичной лентой,создающей компрессию, на него дополнительно наматывают экранирующую ленту, а поверх экранирующей ленты соединяют экранные проволоки сращиваемых кабелей и фиксируют их при помощи защитной ленты. Формирование из опалубки емкости производят свертыванием боковых краев опалубки от их нижних частей к центру сростка, причем нижние части свернутых боковых краев опалубки фиксируют на поясках из мастичной ленты с обеих сторон сростка кабельными стяжками(хомутами),предварительно установленными с обеих сторон сростка. Фиксацию свободного верхнего, предварительно свернутого в трубочку,конца опалубки осуществляют кабельными стяжками (хомутами). Дополнительно концы сростка в местах соединения опалубки с поясками из мастичной ленты, поочереди обматывают эластичной лентой,затем эту эластичную ленту сворачивают в жгут и делают несколько плотных витков, причем при наличии воздуха в сростке опалубки его удаляют, а на сросток с усилием наносят еще несколько слоев эластичной ленты, причем конец ее фиксируют к сростку защитной лентой. Сросток кабеля укрепляют до необходимой прочности используя влагоотверждаемый бинт,который накладывают поверх сростка, заходя за края эластичной ленты. Сущность изобретения поясняется чертежами(фиг. 1 и фиг. 2), на которых показаны схематичные изображения двух вариантов компрессионного способа монтажа кабелей. Способ реализуется в первом варианте (см. фиг. 1) следующим образом. До начала монтажа кабелей на концы кабелей надевают полумуфты,подрезав при необходимости их конусы. После установки соединителей экрана 1, экранной проволоки 2 и сращивания жил кабелей 3 при помощи соединителей 4, оболочки сращиваемых кабелей 5 тщательно зачищают, например,наждачной бумагой и обезжиривают при помощи спиртовой салфетки. Затем на оболочки сращиваемых кабелей с обеих сторон сростка накладывают, по крайней мере, по одному витку 3 24467 мастичной ленты 6 с образованием пояска. Сросток жил 7 помещают в сложенный лист опалубки 8. Боковые края опалубки 8 для образования емкости под заливку плотно свертывают,причем свертывание производят от нижних частей боковых краев опалубки 8, которые примыкают к пояскам из мастичной ленты 6, к центру сростка 7. Затем нижние части свернутых боковых краев опалубки 8 фиксируют к пояскам из мастичной ленты 6 с обеих сторон сростка 7 кабельными стяжками (хомутами) 9, которые предварительно установили без затяжки на каждый конец сростка 7. Опалубке 8 придают форму емкости и заливают сросток 7 гидрофобным заполнителем (гелем) 10. Пояски из мастичной ленты 6 предотвращает вытекание гидрофобного заполнителя (геля) 10 на этапе заливки. Верхний конец (горизонтальный) опалубки 8 сворачивают в трубочку и фиксируют к сростку 7 при помощи кабельных стяжек (хомутов) 9. Далее концы сростка 7 по очереди обматывают эластичной лентой 11. В местах соединения опалубки 8 с поясками из мастичной ленты 6, ленту 11 сворачивают в жгут и делают несколько плотных витков. При наличии воздуха в сростке 7 опалубку 8 осторожно протыкают, а затем с усилием наносят еще несколько слоев эластичной ленты 11. Эластичная оберточная лента 11 создает компрессию,направленную внутрь сростка кабеля. Конец эластичной ленты 11 фиксируют защитной лентой. Для полного восстановления экрана на сросток 7 наматывают экранирующую ленту 12, удалив предварительно с нее бумажную подложку. Поверх экранирующей ленты 12 соединяют экранные проволоки 13 сращиваемых кабелей 5 и фиксируют их при помощи защитной ленты 14. Далее с обеих сторон сростка 7 накладывают поясок из мастичной ленты 6 и надвигают полумуфты 15. При этом мастичная лента 6 заполняет изнутри пространство между оболочкой кабеля 5 и конусом полумуфты 15. На стык полумуфт 15 и на стыки полумуфт 15 с кабелем 5 накладывают мастичную лента 6, а поверх нее накладывают защитную ленту 14. Второй вариант способа реализуется (см. фиг. 2) без использования полумуфт 15. Как и в первом варианте, после установки соединителей экрана 1,экранной проволоки 2 и сращивания жил кабелей 3 при помощи соединителей 4,оболочки сращиваемых кабелей 5 тщательно зачищают,например, наждачной бумагой и обезжиривают,например, при помощи спиртовой салфетки. Затем на оболочки сращиваемых кабелей с обеих сторон сростка накладывают, по крайней мере, по одному витку мастичной ленты 6 с образованием пояска. Сросток жил 7 помещают в сложенный лист опалубки 8. Боковые края опалубки 8 для образования емкости под заливку плотно свертывают, причем свертывание производят от нижних частей боковых краев опалубки 8, которые примыкают к пояскам из мастичной ленты 6, к центру сростка 7. Затем нижние части свернутых боковых краев опалубки 8 фиксируют к пояскам из мастичной ленты 6 с обеих сторон сростка 7 кабельными стяжками (хомутами) 9, которые 4 предварительно установили без затяжки на каждый конец сростка 7. Опалубке 8 придают форму емкости и заливают сросток 7 гидрофобным заполнителем (гелем) 10. Пояски из мастичной ленты 6 предотвращает вытекание гидрофобного заполнителя (геля) 10 на этапе заливки. Верхний конец (горизонтальный) опалубки 8 сворачивают в трубочку и фиксируют к сростку 7 при помощи кабельных стяжек (хомутов) 9. Далее концы сростка 7 последовательно обматывают эластичной лентой 11. В местах соединения опалубки 8 с поясками из мастичной ленты 6, ленту 11 сворачивают в жгут и делают несколько плотных витков. При наличии воздуха в сростке 7 опалубку 8 осторожно протыкают, а затем с усилием наносят еще несколько слоев эластичной ленты 11. Эластичная оберточная лента 11 создает компрессию, направленную внутрь сростка кабеля. Конец эластичной ленты 11 фиксируют защитной лентой. Для полного восстановления экрана на сросток 7 наматывают экранирующую ленту 12,удалив предварительно с нее бумажную подложку. Поверх экранирующей ленты 12 соединяют экранные проволоки 13 сращиваемых кабелей 5 и фиксируют их при помощи защитной ленты 14. Для придания сростку кабеля 7 необходимой прочности используют влагоотверждаемый бинт 16,который накладывают поверх сростка 7. Готовым к использованию влагоотверждаемым бинтом обматывают сросток кабеля 7, заходя за края эластичной ленты 11. Поверх влагоотверждаемого бинта 16 наносят два-три слоя эластичной ленты 11. Через 20-30 минут с затвердевшего бинта 16 эластичную ленту 11 снимают. Преимуществами предложенного технического решения являются высокая гидроизоляция корпуса муфты, высокая помехоустойчивость сростка кабеля, увеличение срока службы сростка,упрощение и ускорение монтажа, при котором не требуется высокой квалификации кабельщикаспайщика. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Компрессионный способ монтажа кабелей с заливкой сростков включающий предварительную подготовку оболочек сращиваемых кабелей,операции по восстановлению экрана кабеля,сращивание жил кабелей, формирование из опалубки емкости и заливка в ней сростка гидрофобным заполнителем, фиксацию свободного конца опалубки к сростку, отличающийся тем, что до проведения операции по восстановлению экрана кабеля и сращивание жил кабелей, на концы сращиваемых кабелей надевают полумуфты, а после обматывания сростка эластичной лентой,создающей компрессию, на него дополнительно наматывают экранирующую ленту, а поверх экранирующей ленты соединяют экранные проволоки сращиваемых кабелей и фиксируют их при помощи защитной ленты. 2. Компрессионный способ по п. 1,отличающийся тем, что формирование из опалубки 24467 емкости производят свертыванием боковых краев опалубки от их нижних частей к центру сростка,причем нижние части свернутых боковых краев опалубки фиксируют на поясках из мастичной ленты с обеих сторон сростка кабельными стяжками(хомутами), предварительно установленными с обеих сторон сростка. 3. Компрессионный способ по п. 2,отличающийся тем, что фиксацию свободного верхнего, предварительно свернутого в трубочку,конца опалубки осуществляют кабельными стяжками (хомутами). 4. Компрессионный способ по п. 3,отличающийся тем, что дополнительно концы сростка в местах соединения опалубки с поясками из мастичной ленты, по очереди обматывают эластичной лентой, затем эту эластичную ленту сворачивают в жгут и делают несколько плотных витков, причем при наличии воздуха в сростке опалубки его удаляют, а на сросток с усилием наносят еще несколько слоев эластичной ленты,причем конец ее фиксируют к сростку защитной лентой. 5. Компрессионный способ по п. 1,отличающийся тем, что дополнительно на обе стороны сростка накладывают пояски из мастичной ленты, а затем надвигают полумуфты, при этом мастичная лента заполняет изнутри пространство между оболочкой кабеля и конусом полумуфты. 6. Компрессионный способ по п. 5,отличающийся тем, что на стык полумуфт и на стыки полумуфт с кабелем накладывают мастичную ленту, а поверх нее накладывают защитную ленту. 7. Компрессионный способ монтажа кабелей с заливкой сростков включающий предварительную подготовку оболочек сращиваемых кабелей,операции по восстановлению экрана кабеля,сращивание жил кабелей, формирование из опалубки емкости и заливка в ней сростка гидрофобным заполнителем, фиксацию свободного конца опалубки к сростку, отличающийся тем, что после обматывания сростка эластичной лентой,создающей компрессию, на него дополнительно наматывают экранирующую ленту, а поверх экранирующей ленты соединяют экранные проволоки сращиваемых кабелей и фиксируют их при помощи защитной ленты. 8. Компрессионный способ по п. 7,отличающийся тем, что формирование из опалубки емкости производят свертыванием боковых краев опалубки от их нижних частей к центру сростка. причем нижние части свернутых боковых краев опалубки фиксируют на поясках из мастичной ленты с обеих сторон сростка кабельными стяжками(хомутами), предварительно установленными с обеих сторон сростка. 9. Компрессионный способ по п. 8,отличающийся тем, что фиксацию свободного верхнего, предварительно свернутого в трубочку,конца опалубки осуществляют кабельными стяжками (хомутами). 10. Компрессионный способ по п. 9,отличающийся тем, что дополнительно концы сростка в местах соединения опалубки с поясками из мастичной ленты, по очереди обматывают эластичной лентой, затем эту эластичную ленту сворачивают в жгут и делают несколько плотных витков, причем при наличии воздуха в сростке опалубки его удаляют, а на сросток с усилием наносят еще несколько слоев эластичной ленты,причем конец ее фиксируют к сростку защитной лентой. 11. Компрессионный способ по п. 7,отличающийс ятем, что сросток кабеля укрепляют до необходимой прочности используя влагоотверждаемый бинт, который накладывают поверх сростка, заходя за края эластичной ленты.
