Планетарный угломер

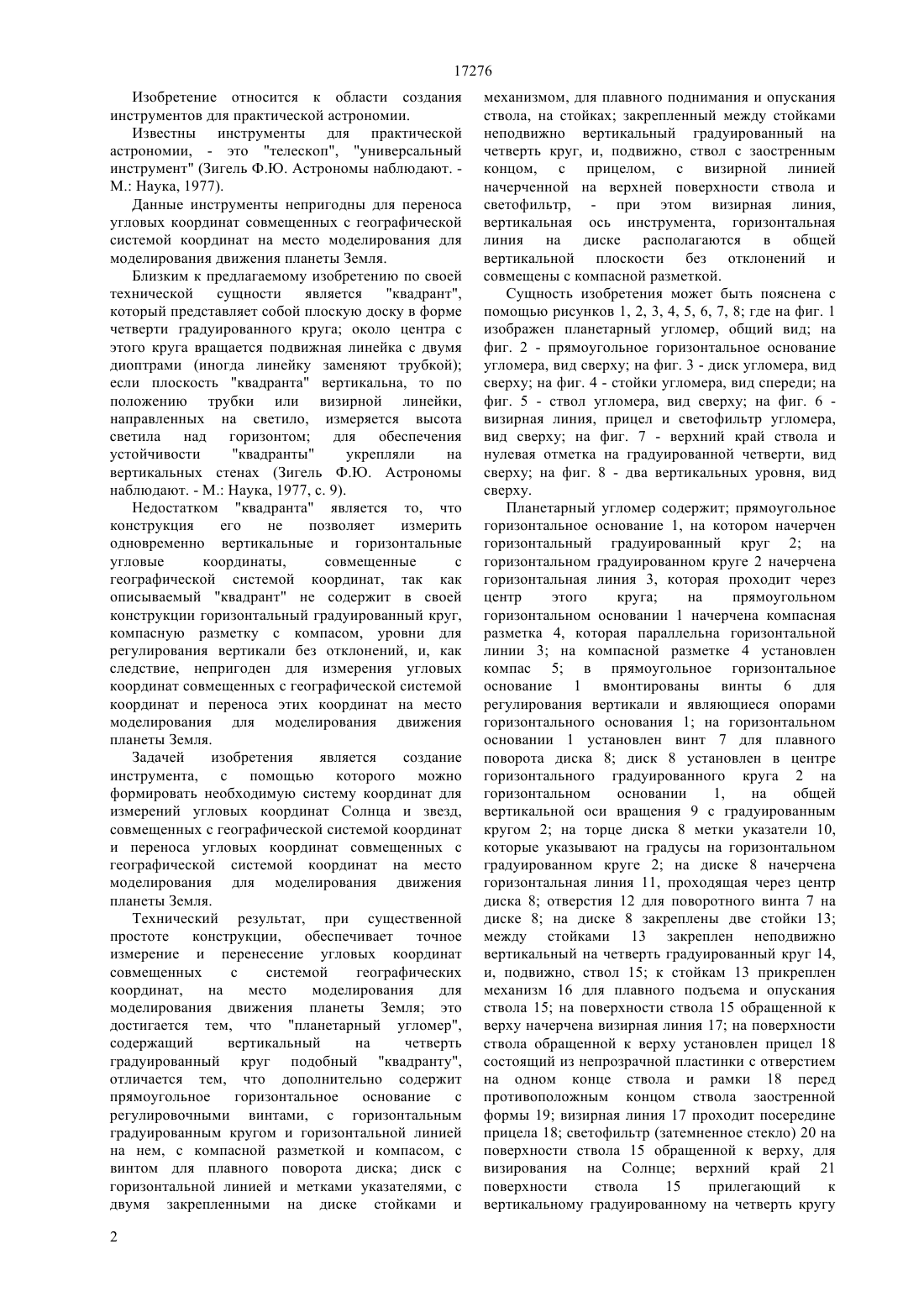

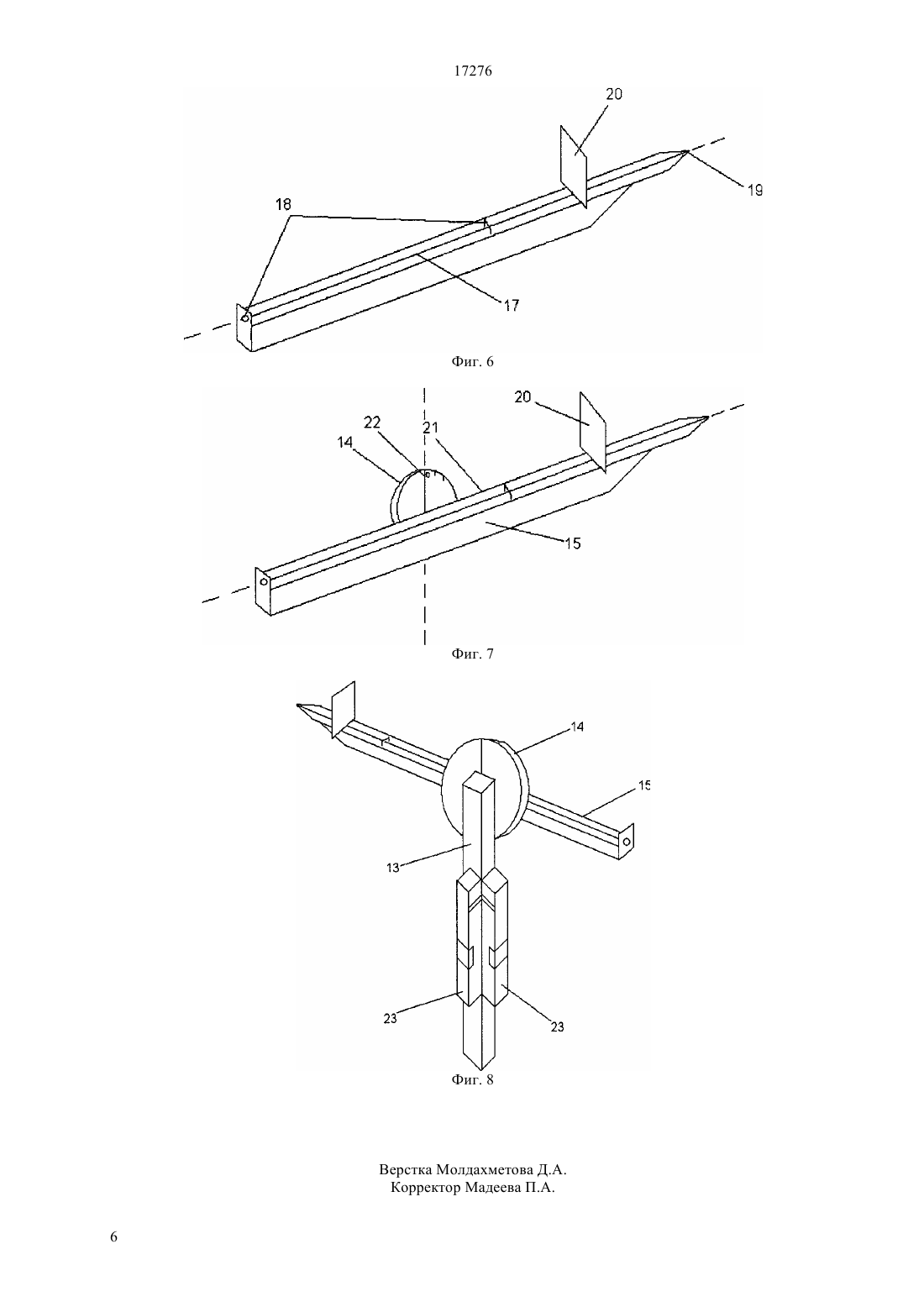

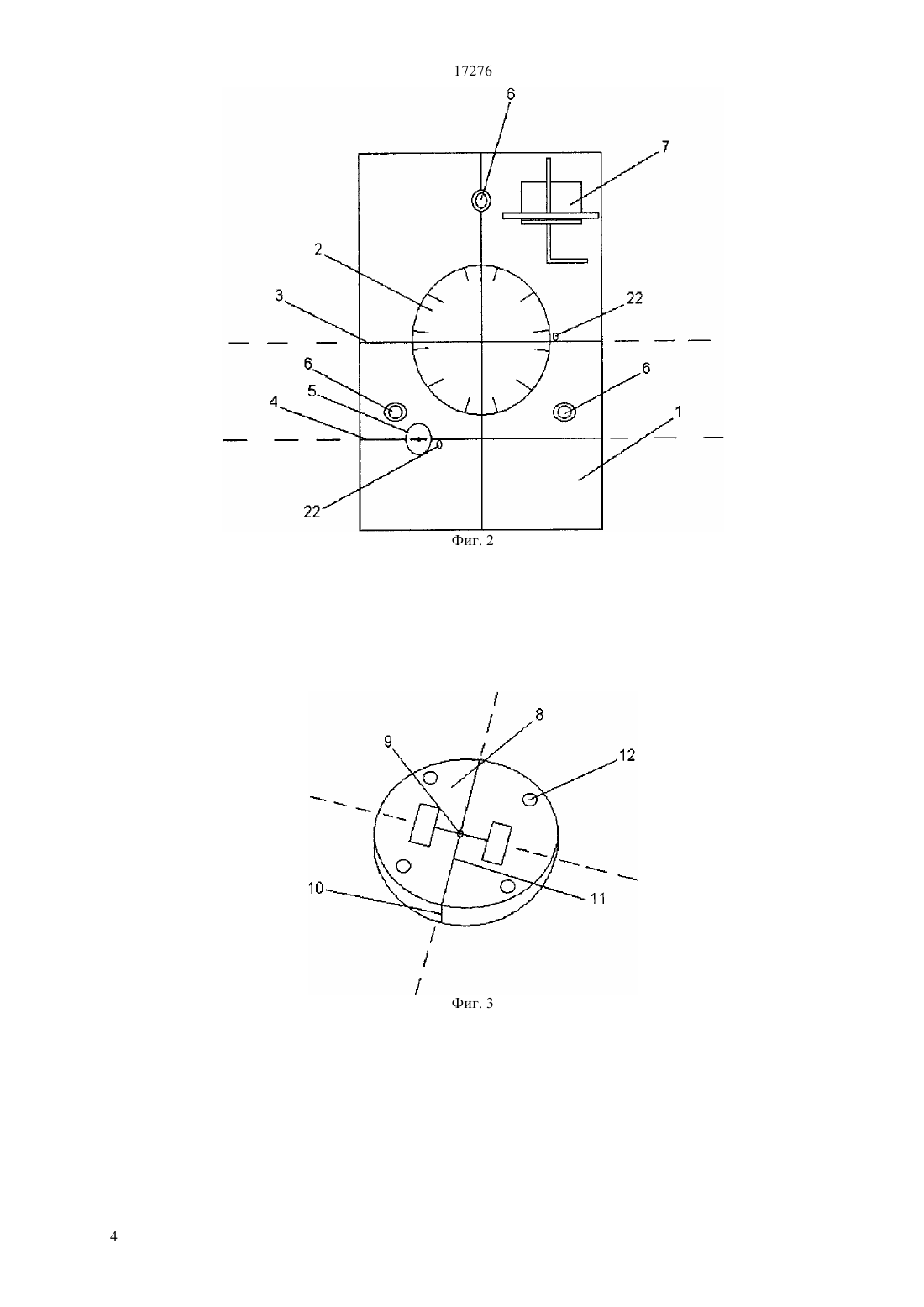

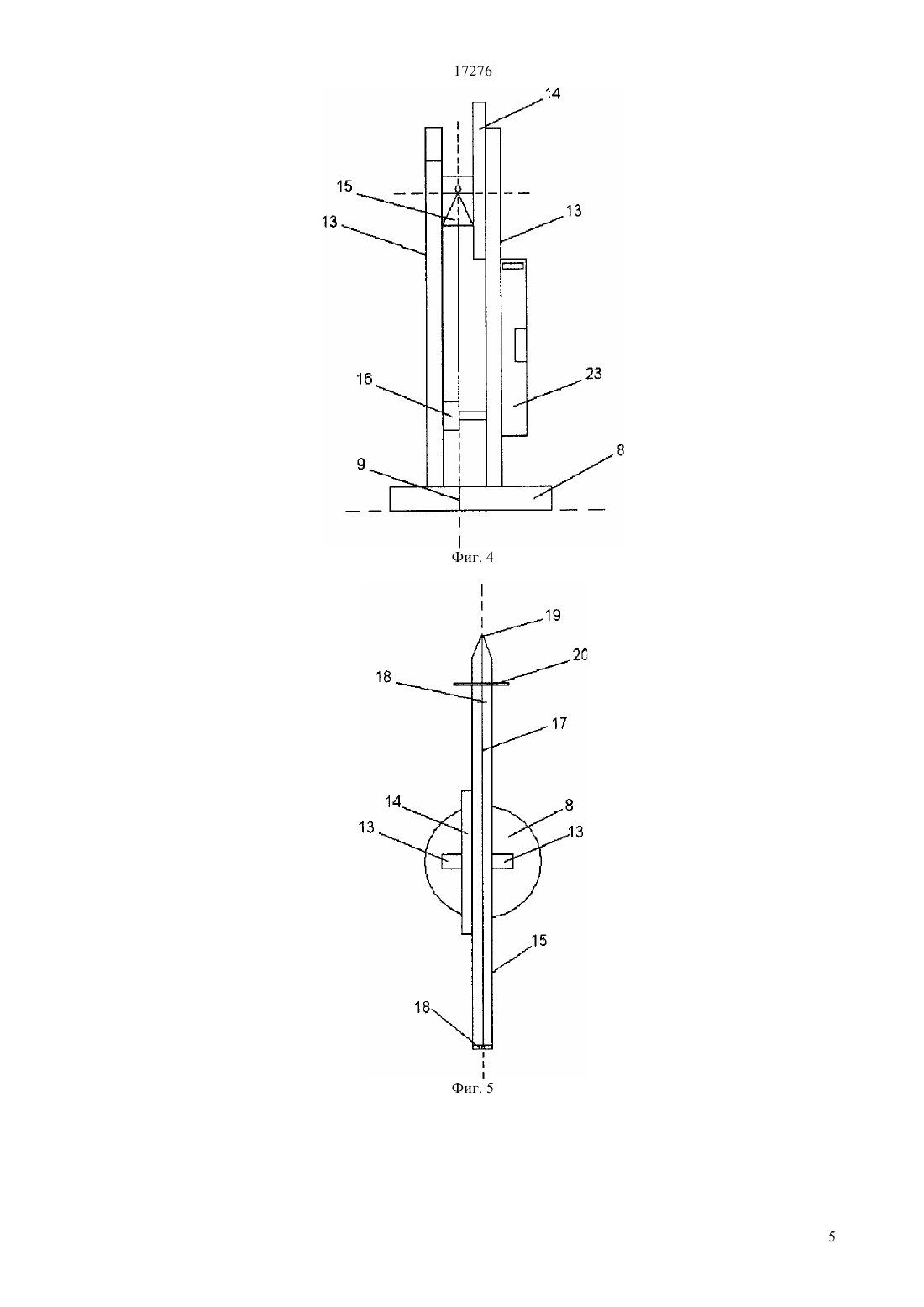

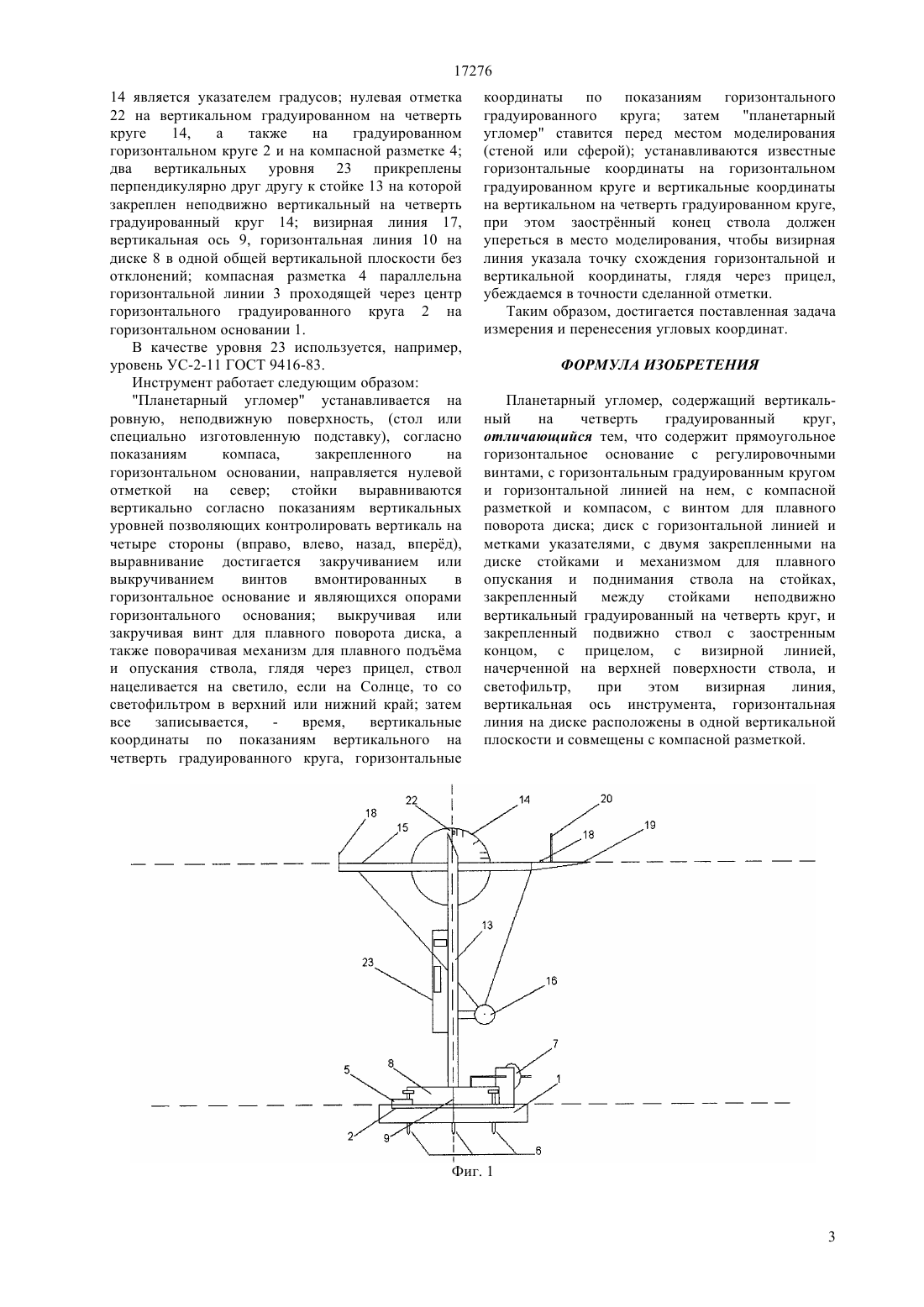

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ метками указателями, с двумя закрепленными на диске стойками и механизмом, для плавного опускания и поднимания ствола, на стойках закрепленный между стойками неподвижно вертикальный градуированный на четверть круг, и подвижно, ствол с заостренным концом, с прицелом, с визирной линией начерченной на поверхности ствола и светофильтр, - при этом визирная линия, вертикальная ось инструмента,горизонтальная линия на диске располагаются в общей вертикальной плоскости без отклонений и совмещены с компасной разметкой. Технический результат при существенной простоте конструкции, обеспечивает точное измерение и перенесение угловых координат совмещенных с системой географических координат,на место моделирования для моделирования движения планеты Земля.(57) Изобретение относится к области создания инструментов для практической астрономии. Планетарный угломер,содержащий вертикальный на четверть градуированный круг подобный квадранту, отличающийся тем, что дополнительно содержит прямоугольное горизонтальное основание с регулировочными винтами, с горизонтальным градуированным кругом и горизонтальной линией на нем, с компасной разметкой и компасом, с винтом для плавного поворота диска диск с горизонтальной линией и 17276 Изобретение относится к области создания инструментов для практической астрономии. Известны инструменты для практической астрономии, - это телескоп, универсальный инструмент (Зигель Ф.Ю. Астрономы наблюдают. М. Наука, 1977). Данные инструменты непригодны для переноса угловых координат совмещенных с географической системой координат на место моделирования для моделирования движения планеты Земля. Близким к предлагаемому изобретению по своей технической сущности является квадрант,который представляет собой плоскую доску в форме четверти градуированного круга около центра с этого круга вращается подвижная линейка с двумя диоптрами (иногда линейку заменяют трубкой) если плоскость квадранта вертикальна, то по положению трубки или визирной линейки,направленных на светило, измеряется высота светила над горизонтом для обеспечения устойчивости квадранты укрепляли на вертикальных стенах (Зигель Ф.Ю. Астрономы наблюдают. - М. Наука, 1977, с. 9). Недостатком квадранта является то, что конструкция его не позволяет измерить одновременно вертикальные и горизонтальные угловые координаты,совмещенные с географической системой координат, так как описываемый квадрант не содержит в своей конструкции горизонтальный градуированный круг,компасную разметку с компасом, уровни для регулирования вертикали без отклонений, и, как следствие, непригоден для измерения угловых координат совмещенных с географической системой координат и переноса этих координат на место моделирования для моделирования движения планеты Земля. Задачей изобретения является создание инструмента, с помощью которого можно формировать необходимую систему координат для измерений угловых координат Солнца и звезд,совмещенных с географической системой координат и переноса угловых координат совмещенных с географической системой координат на место моделирования для моделирования движения планеты Земля. Технический результат, при существенной простоте конструкции, обеспечивает точное измерение и перенесение угловых координат совмещенных с системой географических координат,на место моделирования для моделирования движения планеты Земля это достигается тем, что планетарный угломер,содержащий вертикальный на четверть градуированный круг подобный квадранту,отличается тем, что дополнительно содержит прямоугольное горизонтальное основание с регулировочными винтами, с горизонтальным градуированным кругом и горизонтальной линией на нем, с компасной разметкой и компасом, с винтом для плавного поворота диска диск с горизонтальной линией и метками указателями, с двумя закрепленными на диске стойками и 2 механизмом, для плавного поднимания и опускания ствола, на стойках закрепленный между стойками неподвижно вертикальный градуированный на четверть круг, и, подвижно, ствол с заостренным концом, с прицелом, с визирной линией начерченной на верхней поверхности ствола и светофильтр, - при этом визирная линия,вертикальная ось инструмента, горизонтальная линия на диске располагаются в общей вертикальной плоскости без отклонений и совмещены с компасной разметкой. Сущность изобретения может быть пояснена с помощью рисунков 1, 2, 3, 4, 5, 6, 7, 8 где на фиг. 1 изображен планетарный угломер, общий вид на фиг. 2 - прямоугольное горизонтальное основание угломера, вид сверху на фиг. 3 - диск угломера, вид сверху на фиг. 4 - стойки угломера, вид спереди на фиг. 5 - ствол угломера, вид сверху на фиг. 6 визирная линия, прицел и светофильтр угломера,вид сверху на фиг. 7 - верхний край ствола и нулевая отметка на градуированной четверти, вид сверху на фиг. 8 - два вертикальных уровня, вид сверху. Планетарный угломер содержит прямоугольное горизонтальное основание 1, на котором начерчен горизонтальный градуированный круг 2 на горизонтальном градуированном круге 2 начерчена горизонтальная линия 3, которая проходит через центр этого круга на прямоугольном горизонтальном основании 1 начерчена компасная разметка 4, которая параллельна горизонтальной линии 3 на компасной разметке 4 установлен компас 5 в прямоугольное горизонтальное основание 1 вмонтированы винты 6 для регулирования вертикали и являющиеся опорами горизонтального основания 1 на горизонтальном основании 1 установлен винт 7 для плавного поворота диска 8 диск 8 установлен в центре горизонтального градуированного круга 2 на горизонтальном основании 1,на общей вертикальной оси вращения 9 с градуированным кругом 2 на торце диска 8 метки указатели 10,которые указывают на градусы на горизонтальном градуированном круге 2 на диске 8 начерчена горизонтальная линия 11, проходящая через центр диска 8 отверстия 12 для поворотного винта 7 на диске 8 на диске 8 закреплены две стойки 13 между стойками 13 закреплен неподвижно вертикальный на четверть градуированный круг 14,и, подвижно, ствол 15 к стойкам 13 прикреплен механизм 16 для плавного подъема и опускания ствола 15 на поверхности ствола 15 обращенной к верху начерчена визирная линия 17 на поверхности ствола обращенной к верху установлен прицел 18 состоящий из непрозрачной пластинки с отверстием на одном конце ствола и рамки 18 перед противоположным концом ствола заостренной формы 19 визирная линия 17 проходит посередине прицела 18 светофильтр (затемненное стекло) 20 на поверхности ствола 15 обращенной к верху, для визирования на Солнце верхний край 21 поверхности ствола 15 прилегающий к вертикальному градуированному на четверть кругу 17276 14 является указателем градусов нулевая отметка 22 на вертикальном градуированном на четверть круге 14,а также на градуированном горизонтальном круге 2 и на компасной разметке 4 два вертикальных уровня 23 прикреплены перпендикулярно друг другу к стойке 13 на которой закреплен неподвижно вертикальный на четверть градуированный круг 14 визирная линия 17,вертикальная ось 9, горизонтальная линия 10 на диске 8 в одной общей вертикальной плоскости без отклонений компасная разметка 4 параллельна горизонтальной линии 3 проходящей через центр горизонтального градуированного круга 2 на горизонтальном основании 1. В качестве уровня 23 используется, например,уровень УС-2-11 ГОСТ 9416-83. Инструмент работает следующим образом Планетарный угломер устанавливается на ровную, неподвижную поверхность, (стол или специально изготовленную подставку), согласно показаниям компаса,закрепленного на горизонтальном основании, направляется нулевой отметкой на север стойки выравниваются вертикально согласно показаниям вертикальных уровней позволяющих контролировать вертикаль на четыре стороны (вправо, влево, назад, вперд),выравнивание достигается закручиванием или выкручиванием винтов вмонтированных в горизонтальное основание и являющихся опорами горизонтального основания выкручивая или закручивая винт для плавного поворота диска, а также поворачивая механизм для плавного подъма и опускания ствола, глядя через прицел, ствол нацеливается на светило, если на Солнце, то со светофильтром в верхний или нижний край затем все записывается,время,вертикальные координаты по показаниям вертикального на четверть градуированного круга, горизонтальные координаты по показаниям горизонтального градуированного круга затем планетарный угломер ставится перед местом моделирования(стеной или сферой) устанавливаются известные горизонтальные координаты на горизонтальном градуированном круге и вертикальные координаты на вертикальном на четверть градуированном круге,при этом заострнный конец ствола должен упереться в место моделирования, чтобы визирная линия указала точку схождения горизонтальной и вертикальной координаты, глядя через прицел,убеждаемся в точности сделанной отметки. Таким образом, достигается поставленная задача измерения и перенесения угловых координат. ФОРМУЛА ИЗОБРЕТЕНИЯ Планетарный угломер, содержащий вертикальный на четверть градуированный круг,отличающийся тем, что содержит прямоугольное горизонтальное основание с регулировочными винтами, с горизонтальным градуированным кругом и горизонтальной линией на нем, с компасной разметкой и компасом, с винтом для плавного поворота диска диск с горизонтальной линией и метками указателями, с двумя закрепленными на диске стойками и механизмом для плавного опускания и поднимания ствола на стойках,закрепленный между стойками неподвижно вертикальный градуированный на четверть круг, и закрепленный подвижно ствол с заостренным концом, с прицелом, с визирной линией,начерченной на верхней поверхности ствола, и светофильтр,при этом визирная линия,вертикальная ось инструмента, горизонтальная линия на диске расположены в одной вертикальной плоскости и совмещены с компасной разметкой.
