Состав для устройства оснований дорожных одежд

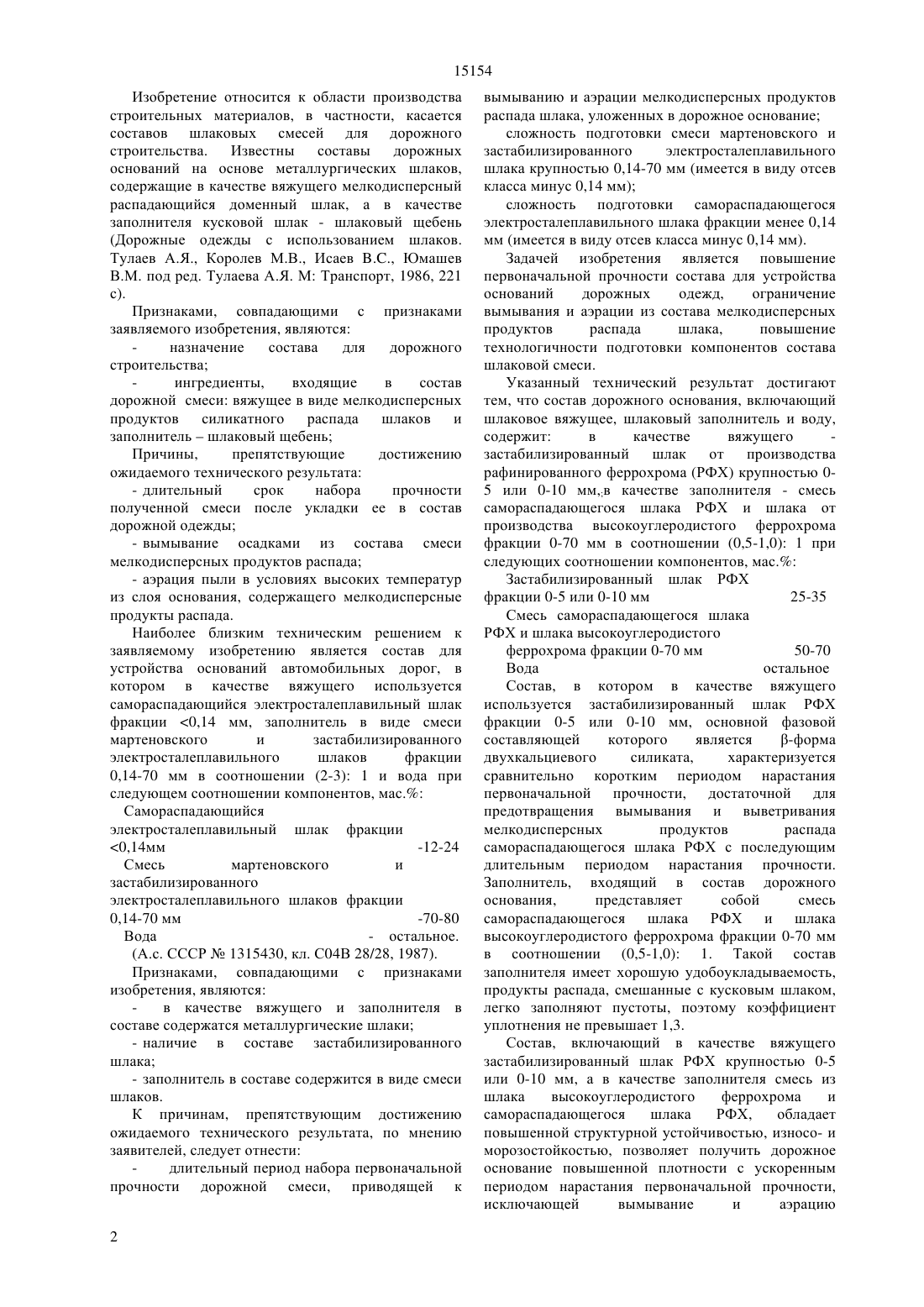

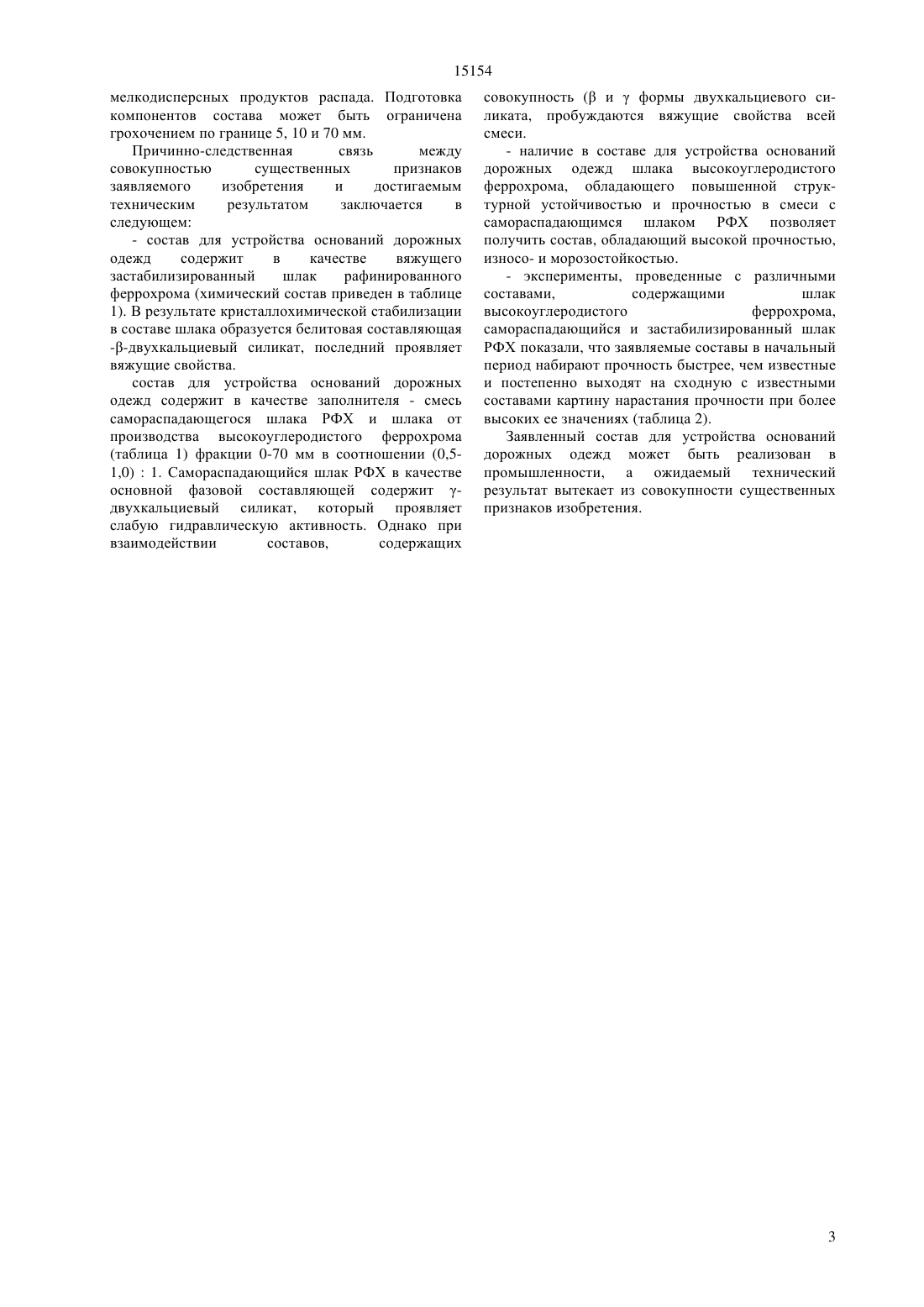

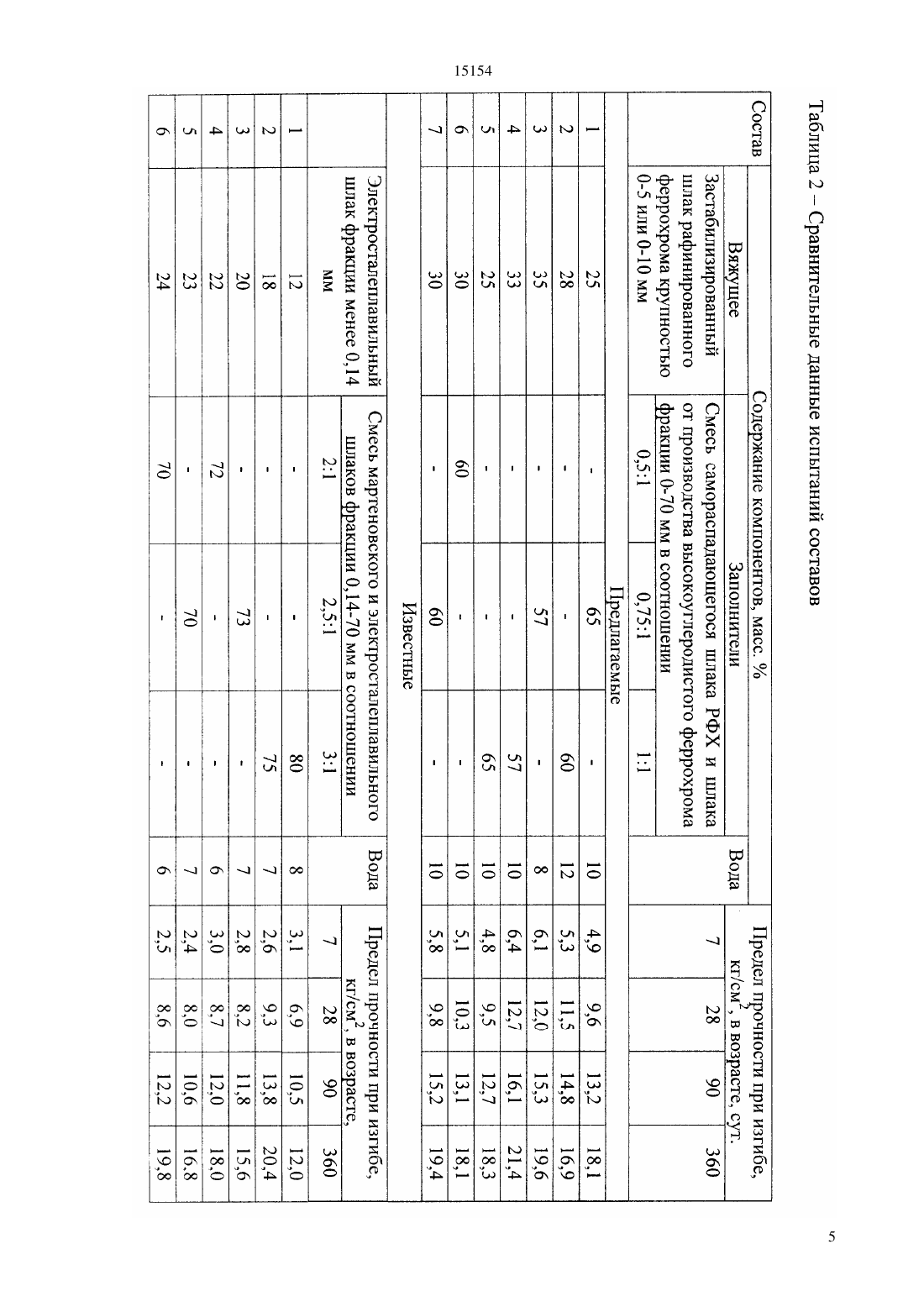

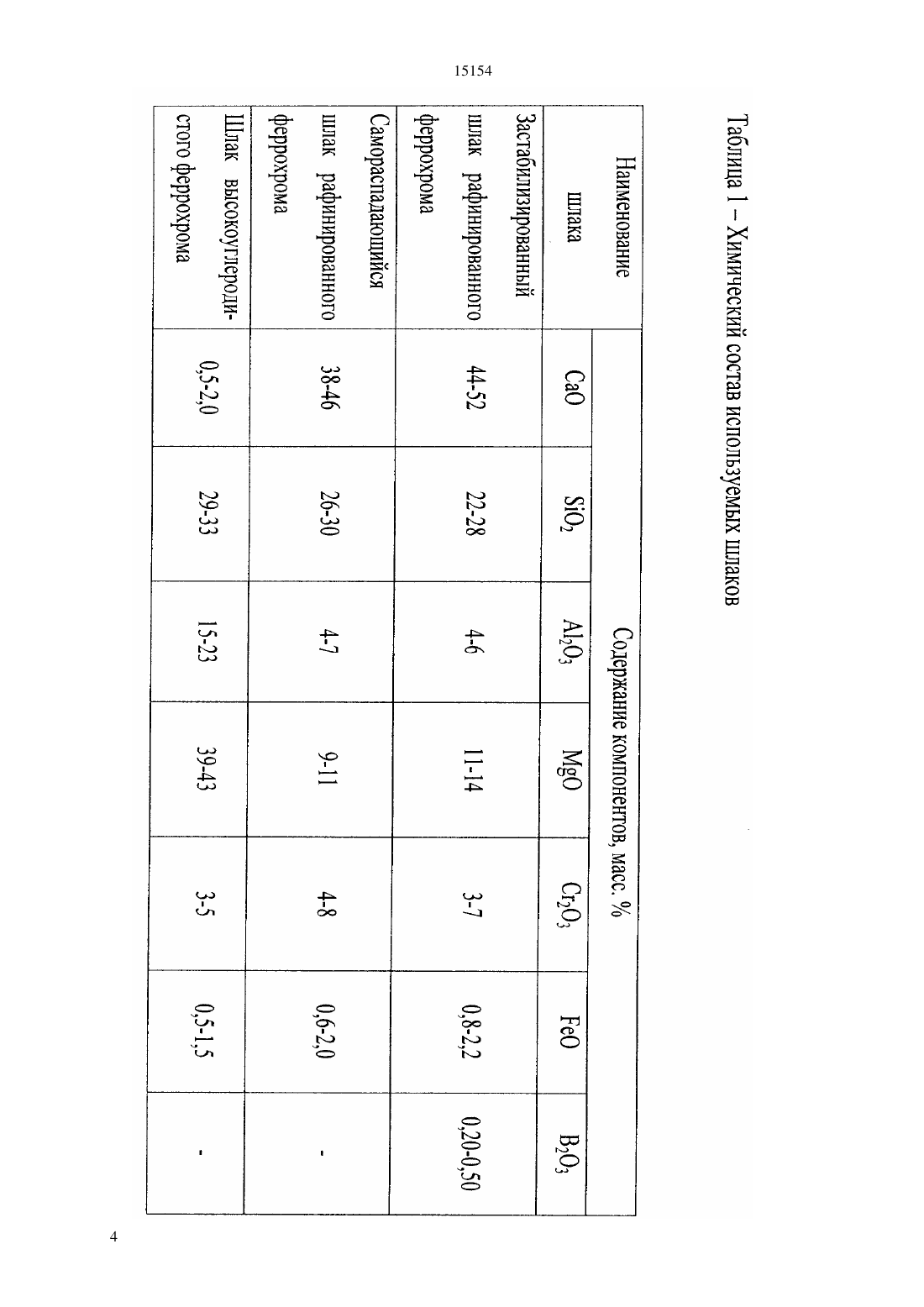

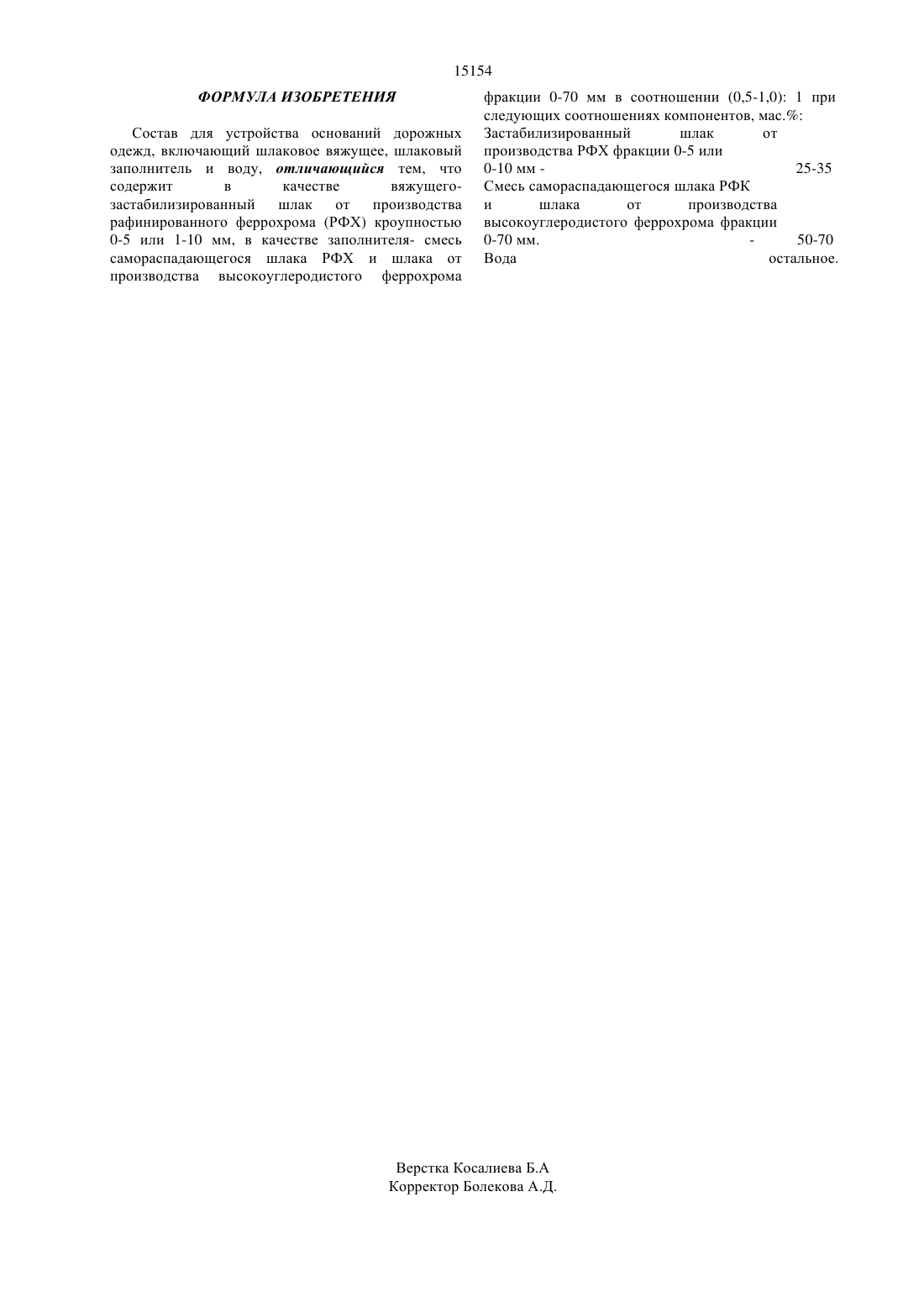

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Святов Болат АманжоловичГриненко Валерий ИвановичПетлюх Петр Степанович Есенжулов Арман БекетовичБакшанов Сергей ВикторовичГрабеклис Альфред АльфредовичДемин Борис ЛеонидовичСорокин Юрий ВасильевичБакшанов Николай Сергеевич(73) Акционерное общество Транснациональная компания КазхромОткрытое акционерное общество Уральский институт металловТоварищество с ограниченной ответственностью Фирма Виком(54) СОСТАВ ДЛЯ УСТРОЙСТВА ОСНОВАНИЙ ДОРОЖНЫХ ОДЕЖД составов шлаковых смесей для дорожного строительства. Состав для устройства оснований дорожных одежд включает шлаковое вяжущее, шлаковый заполнитель и воду. Новым в составе является то,что он содержит в качестве вяжущего застабилизированный шлак от производства рафинированного феррохрома (РФХ) крупностью 05 или 0-10 мм, в качестве заполнителя - смесь самораспадающегося шлака РФХ и шлака от производства высокоуглеродистого феррохрома фракции 0-70 мм в соотношении (0,5-1,0)1 при следующих соотношении компонентов, мас.Застабилизированный шлак РФХ фракции 0-5 или 0-10 мм- 25-35 Смесь самораспадающегося шлака РФХ и шлака высокоуглеродистого феррохрома фракции 0-70 мм- остальное. Предложенный состав обладает повышенной первоначальной прочностью при его использовании достигается ограничение вымывания и аэрации из состава мелкодисперсных продуктов распада шлака. 15154 Изобретение относится к области производства строительных материалов, в частности, касается составов шлаковых смесей для дорожного строительства. Известны составы дорожных оснований на основе металлургических шлаков,содержащие в качестве вяжущего мелкодисперсный распадающийся доменный шлак, а в качестве заполнителя кусковой шлак - шлаковый щебень(Дорожные одежды с использованием шлаков. Тулаев А.Я., Королев М.В., Исаев , Юмашев В.М. под ред. Тулаева А.Я. М Транспорт, 1986, 221 с). Признаками, совпадающими с признаками заявляемого изобретения, являются назначение состава для дорожного строительства ингредиенты,входящие в состав дорожной смеси вяжущее в виде мелкодисперсных продуктов силикатного распада шлаков и заполнительшлаковый щебень Причины,препятствующие достижению ожидаемого технического результата- длительный срок набора прочности полученной смеси после укладки ее в состав дорожной одежды- вымывание осадками из состава смеси мелкодисперсных продуктов распада- аэрация пыли в условиях высоких температур из слоя основания, содержащего мелкодисперсные продукты распада. Наиболее близким техническим решением к заявляемому изобретению является состав для устройства оснований автомобильных дорог, в котором в качестве вяжущего используется самораспадающийся электросталеплавильный шлак фракции 0,14 мм, заполнитель в виде смеси мартеновского и застабилизированного электросталеплавильного шлаков фракции 0,14-70 мм в соотношении (2-3) 1 и вода при следующем соотношении компонентов, мас. Самораспадающийся электросталеплавильный шлак фракции 0,14 мм-12-24 Смесь мартеновского и застабилизированного электросталеплавильного шлаков фракции 0,14-70 мм(А.с. СССР 1315430, кл. С 04 В 28/28, 1987). Признаками, совпадающими с признаками изобретения, являются в качестве вяжущего и заполнителя в составе содержатся металлургические шлаки- заполнитель в составе содержится в виде смеси шлаков. К причинам, препятствующим достижению ожидаемого технического результата, по мнению заявителей, следует отнести длительный период набора первоначальной прочности дорожной смеси, приводящей к 2 вымыванию и аэрации мелкодисперсных продуктов распада шлака, уложенных в дорожное основание сложность подготовки смеси мартеновского и застабилизированного электросталеплавильного шлака крупностью 0,14-70 мм (имеется в виду отсев класса минус 0,14 мм) сложность подготовки самораспадающегося электросталеплавильного шлака фракции менее 0,14 мм (имеется в виду отсев класса минус 0,14 мм). Задачей изобретения является повышение первоначальной прочности состава для устройства оснований дорожных одежд,ограничение вымывания и аэрации из состава мелкодисперсных продуктов распада шлака,повышение технологичности подготовки компонентов состава шлаковой смеси. Указанный технический результат достигают тем, что состав дорожного основания, включающий шлаковое вяжущее, шлаковый заполнитель и воду,содержит в качестве вяжущего застабилизированный шлак от производства рафинированного феррохрома (РФХ) крупностью 05 или 0-10 мм,в качестве заполнителя - смесь самораспадающегося шлака РФХ и шлака от производства высокоуглеродистого феррохрома фракции 0-70 мм в соотношении (0,5-1,0) 1 при следующих соотношении компонентов, мас. Застабилизированный шлак РФХ фракции 0-5 или 0-10 мм 25-35 Смесь самораспадающегося шлака РФХ и шлака высокоуглеродистого феррохрома фракции 0-70 мм 50-70 Вода остальное Состав, в котором в качестве вяжущего используется застабилизированный шлак РФХ фракции 0-5 или 0-10 мм, основной фазовой составляющей которого является-форма двухкальциевого силиката,характеризуется сравнительно коротким периодом нарастания первоначальной прочности, достаточной для предотвращения вымывания и выветривания мелкодисперсных продуктов распада самораспадающегося шлака РФХ с последующим длительным периодом нарастания прочности. Заполнитель, входящий в состав дорожного основания,представляет собой смесь самораспадающегося шлака РФХ и шлака высокоуглеродистого феррохрома фракции 0-70 мм в соотношении (0,5-1,0) 1. Такой состав заполнителя имеет хорошую удобоукладываемость,продукты распада, смешанные с кусковым шлаком,легко заполняют пустоты, поэтому коэффициент уплотнения не превышает 1,3. Состав, включающий в качестве вяжущего застабилизированный шлак РФХ крупностью 0-5 или 0-10 мм, а в качестве заполнителя смесь из шлака высокоуглеродистого феррохрома и самораспадающегося шлака РФХ,обладает повышенной структурной устойчивостью, износо- и морозостойкостью, позволяет получить дорожное основание повышенной плотности с ускоренным периодом нарастания первоначальной прочности,исключающей вымывание и аэрацию 15154 мелкодисперсных продуктов распада. Подготовка компонентов состава может быть ограничена грохочением по границе 5, 10 и 70 мм. Причинно-следственная связь между совокупностью существенных признаков заявляемого изобретения и достигаемым техническим результатом заключается в следующем- состав для устройства оснований дорожных одежд содержит в качестве вяжущего застабилизированный шлак рафинированного феррохрома (химический состав приведен в таблице 1). В результате кристаллохимической стабилизации в составе шлака образуется белитовая составляющая двухкальциевый силикат, последний проявляет вяжущие свойства. состав для устройства оснований дорожных одежд содержит в качестве заполнителя - смесь самораспадающегося шлака РФХ и шлака от производства высокоуглеродистого феррохрома(таблица 1) фракции 0-70 мм в соотношении (0,51,0)1. Самораспадающийся шлак РФХ в качестве основной фазовой составляющей содержит двухкальциевый силикат, который проявляет слабую гидравлическую активность. Однако при взаимодействии составов,содержащих совокупность ( иформы двухкальциевого силиката, пробуждаются вяжущие свойства всей смеси.- наличие в составе для устройства оснований дорожных одежд шлака высокоуглеродистого феррохрома, обладающего повышенной структурной устойчивостью и прочностью в смеси с самораспадающимся шлаком РФХ позволяет получить состав, обладающий высокой прочностью,износо- и морозостойкостью.- эксперименты, проведенные с различными составами,содержащими шлак высокоуглеродистого феррохрома,самораспадающийся и застабилизированный шлак РФХ показали, что заявляемые составы в начальный период набирают прочность быстрее, чем известные и постепенно выходят на сходную с известными составами картину нарастания прочности при более высоких ее значениях (таблица 2). Заявленный состав для устройства оснований дорожных одежд может быть реализован в промышленности, а ожидаемый технический результат вытекает из совокупности существенных признаков изобретения. 15154 ФОРМУЛА ИЗОБРЕТЕНИЯ Состав для устройства оснований дорожных одежд, включающий шлаковое вяжущее, шлаковый заполнитель и воду, отличающийся тем, что содержит в качестве вяжущегозастабилизированный шлак от производства рафинированного феррохрома (РФХ) кроупностью 0-5 или 1-10 мм, в качестве заполнителя- смесь самораспадающегося шлака РФХ и шлака от производства высокоуглеродистого феррохрома фракции 0-70 мм в соотношении (0,5-1,0) 1 при следующих соотношениях компонентов, мас. Застабилизированный шлак от производства РФХ фракции 0-5 или 0-10 мм 25-35 Смесь самораспадающегося шлака РФК и шлака от производства высокоуглеродистого феррохрома фракции 0-70 мм. 50-70 Вода остальное.
