Транспортное средство для перевозки молодняка птиц и яиц на инкубацию

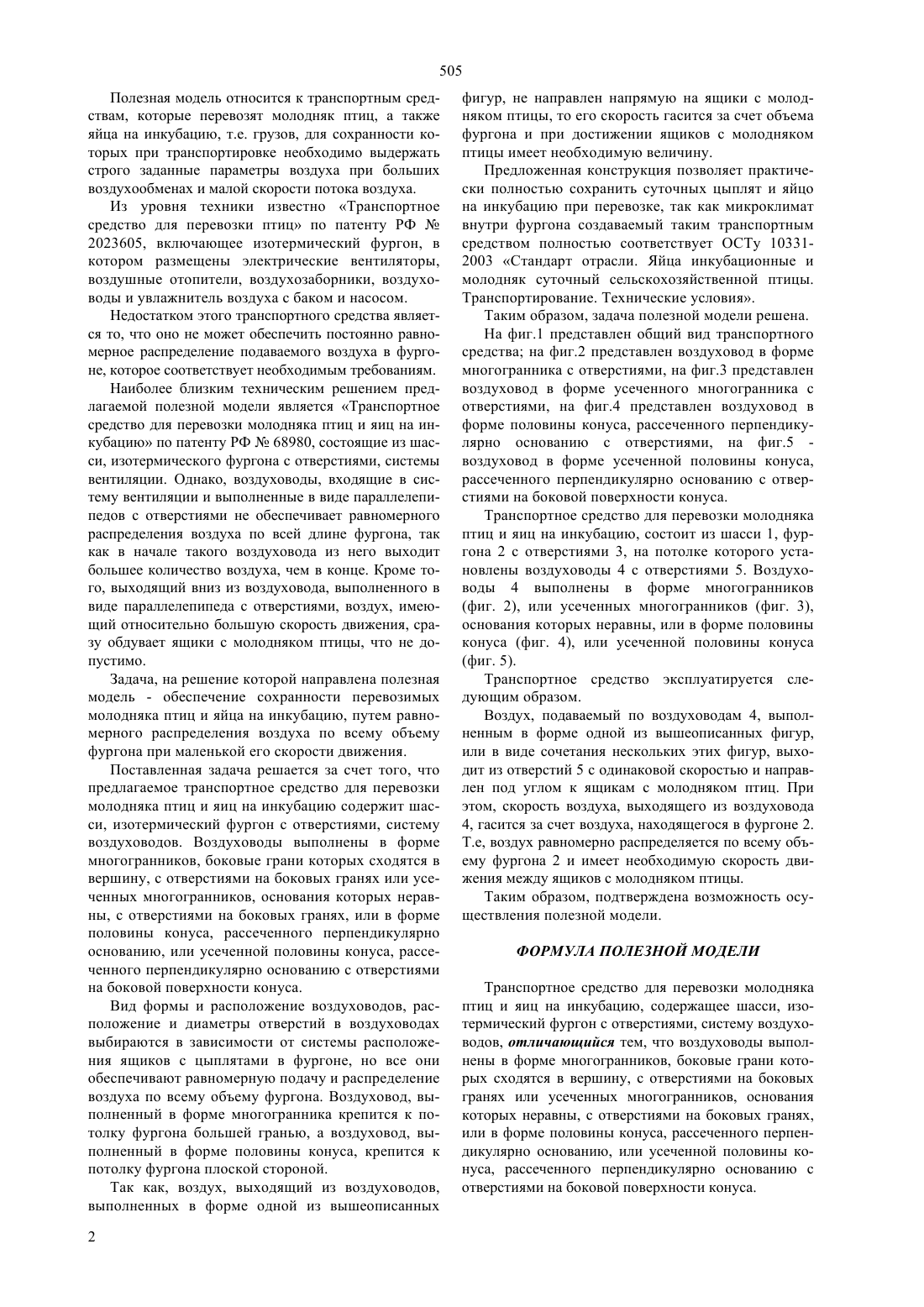

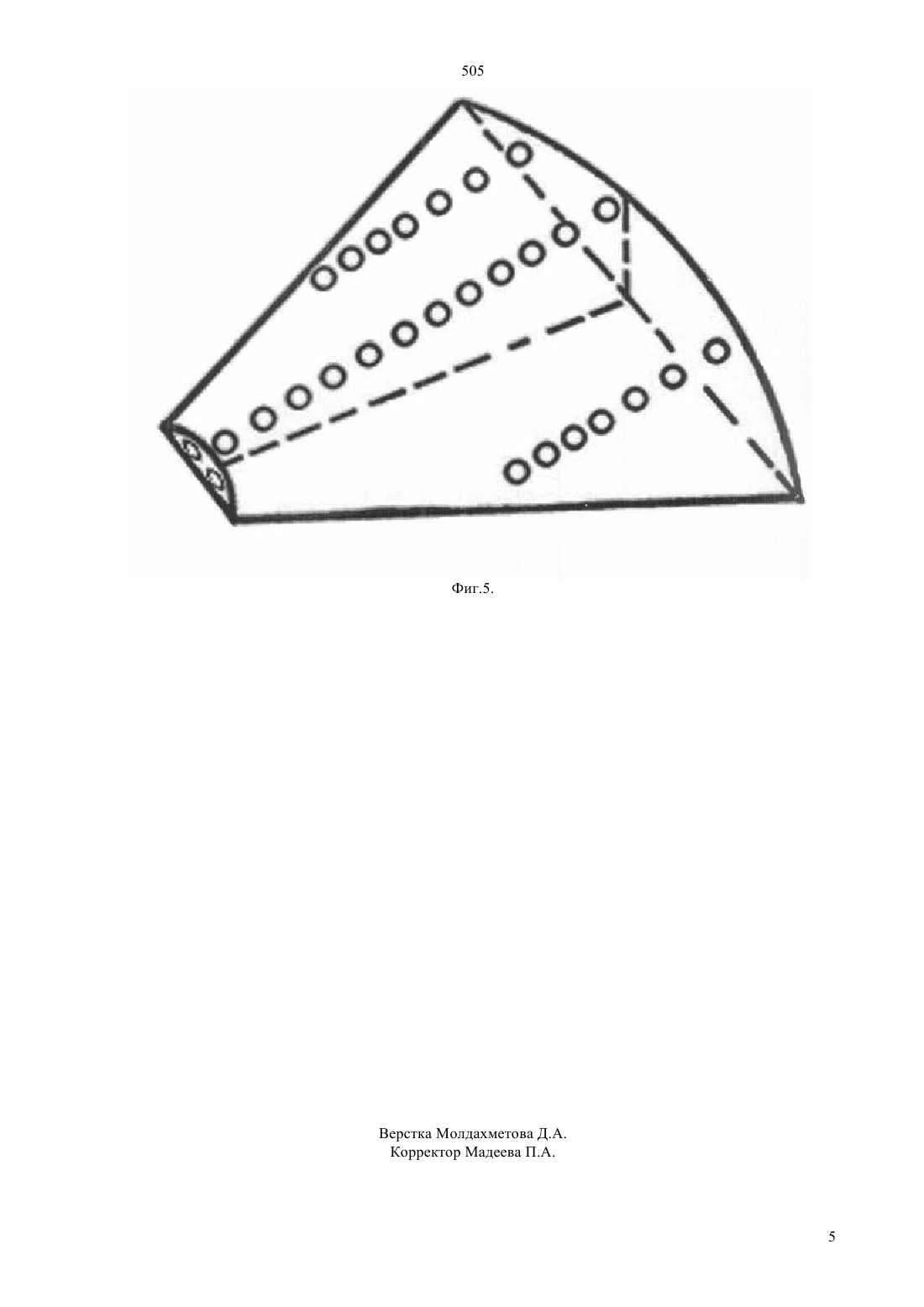

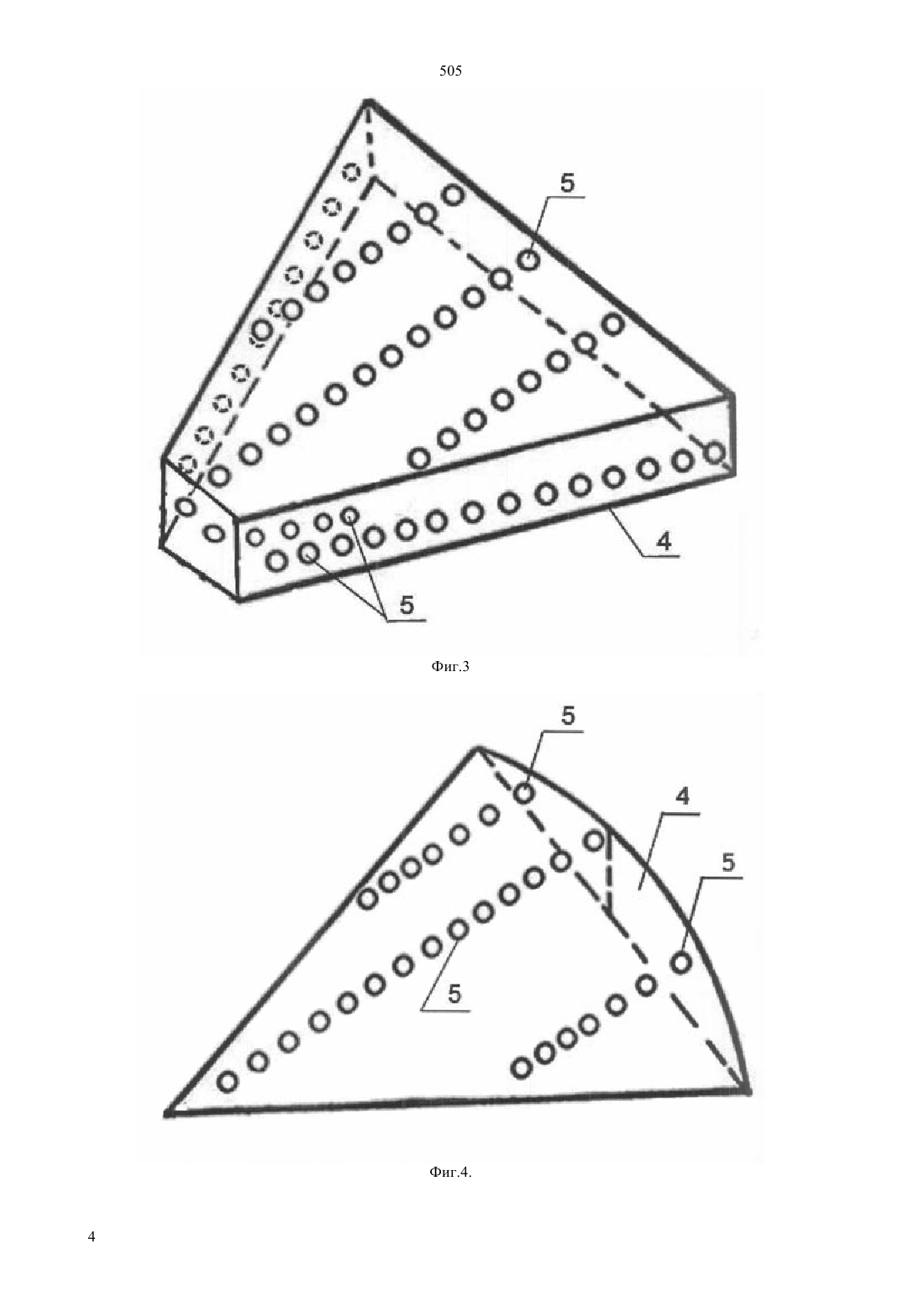

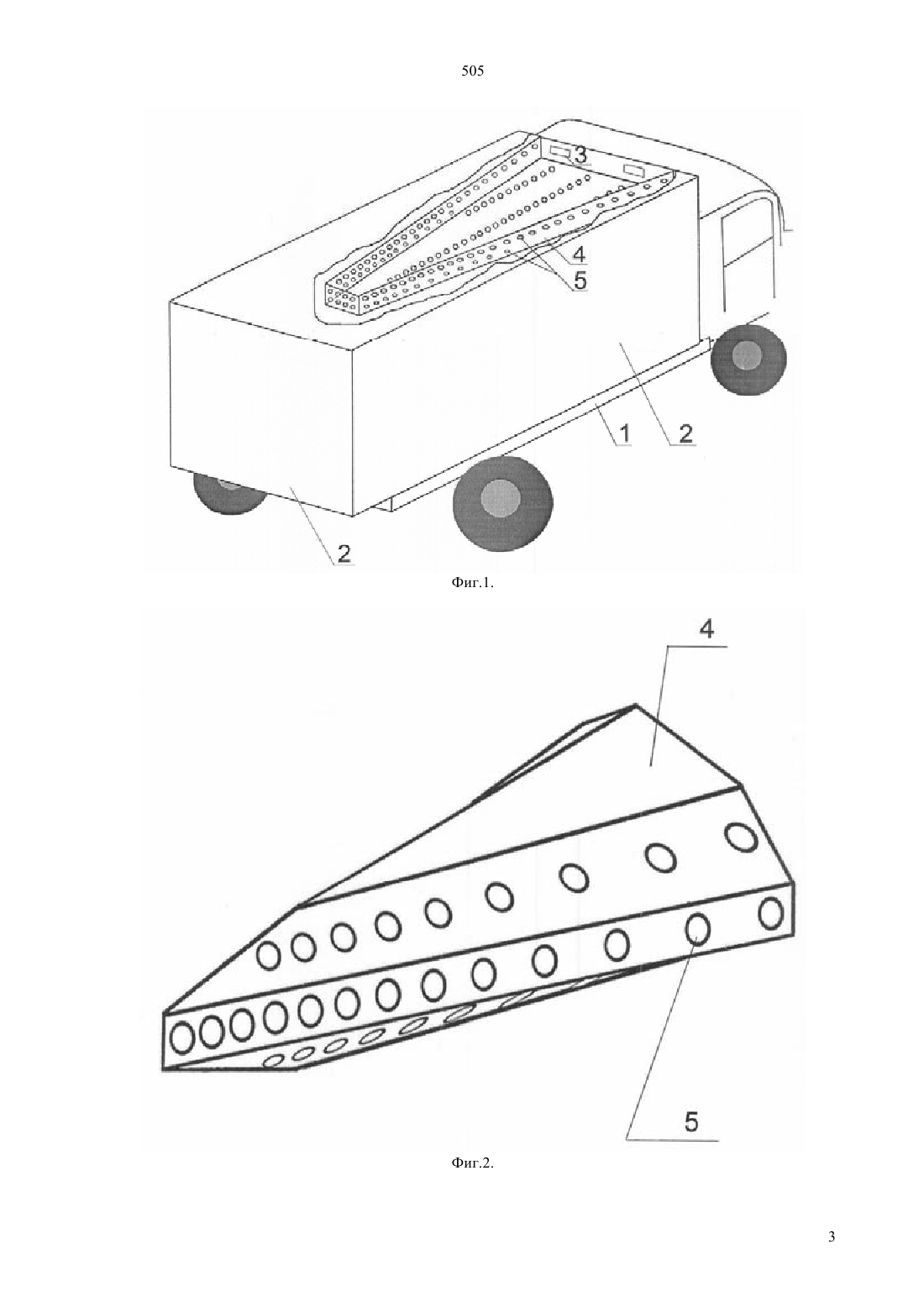

(51) 60 3/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ равномерного распределения воздуха по всему объему фургона при маленькой его скорости движения. Поставленная задача решается за счет того, что предлагаемое транспортное средство для перевозки молодняка птиц и яиц на инкубацию содержит шасси, изотермический фургон с отверстиями, систему воздуховодов. Воздуховоды выполнены в форме многогранников, боковые грани которых сходятся в вершину, с отверстиями на боковых гранях или усеченных многогранников, основания которых неравны, с отверстиями на боковых гранях, или в форме половины конуса, рассеченного перпендикулярно основанию, или усеченной половины конуса, рассеченного перпендикулярно основанию с отверстиями на боковой поверхности конуса.(54) ТРАНСПОРТНОЕ СРЕДСТВО ДЛЯ ПЕРЕВОЗКИ МОЛОДНЯКА ПТИЦ И ЯИЦ НА ИНКУБАЦИЮ(57) Полезная модель относится к транспортным средствам, которые перевозят молодняк птиц, а также яйца на инкубацию, т.е. грузов, для сохранности которых при транспортировке необходимо выдержать строго заданные параметры воздуха при больших воздухообменах и малой скорости потока воздуха. Задача, на решение которой направлена полезная модель - обеспечение сохранности перевозимых молодняка птиц и яйца на инкубацию, путем 505 Полезная модель относится к транспортным средствам, которые перевозят молодняк птиц, а также яйца на инкубацию, т.е. грузов, для сохранности которых при транспортировке необходимо выдержать строго заданные параметры воздуха при больших воздухообменах и малой скорости потока воздуха. Из уровня техники известно Транспортное средство для перевозки птиц по патенту РФ 2023605, включающее изотермический фургон, в котором размещены электрические вентиляторы,воздушные отопители, воздухозаборники, воздуховоды и увлажнитель воздуха с баком и насосом. Недостатком этого транспортного средства является то, что оно не может обеспечить постоянно равномерное распределение подаваемого воздуха в фургоне, которое соответствует необходимым требованиям. Наиболее близким техническим решением предлагаемой полезной модели является Транспортное средство для перевозки молодняка птиц и яиц на инкубацию по патенту РФ 68980, состоящие из шасси, изотермического фургона с отверстиями, системы вентиляции. Однако, воздуховоды, входящие в систему вентиляции и выполненные в виде параллелепипедов с отверстиями не обеспечивает равномерного распределения воздуха по всей длине фургона, так как в начале такого воздуховода из него выходит большее количество воздуха, чем в конце. Кроме того, выходящий вниз из воздуховода, выполненного в виде параллелепипеда с отверстиями, воздух, имеющий относительно большую скорость движения, сразу обдувает ящики с молодняком птицы, что не допустимо. Задача, на решение которой направлена полезная модель - обеспечение сохранности перевозимых молодняка птиц и яйца на инкубацию, путем равномерного распределения воздуха по всему объему фургона при маленькой его скорости движения. Поставленная задача решается за счет того, что предлагаемое транспортное средство для перевозки молодняка птиц и яиц на инкубацию содержит шасси, изотермический фургон с отверстиями, систему воздуховодов. Воздуховоды выполнены в форме многогранников, боковые грани которых сходятся в вершину, с отверстиями на боковых гранях или усеченных многогранников, основания которых неравны, с отверстиями на боковых гранях, или в форме половины конуса, рассеченного перпендикулярно основанию, или усеченной половины конуса, рассеченного перпендикулярно основанию с отверстиями на боковой поверхности конуса. Вид формы и расположение воздуховодов, расположение и диаметры отверстий в воздуховодах выбираются в зависимости от системы расположения ящиков с цыплятами в фургоне, но все они обеспечивают равномерную подачу и распределение воздуха по всему объему фургона. Воздуховод, выполненный в форме многогранника крепится к потолку фургона большей гранью, а воздуховод, выполненный в форме половины конуса, крепится к потолку фургона плоской стороной. Так как, воздух, выходящий из воздуховодов,выполненных в форме одной из вышеописанных 2 фигур, не направлен напрямую на ящики с молодняком птицы, то его скорость гасится за счет объема фургона и при достижении ящиков с молодняком птицы имеет необходимую величину. Предложенная конструкция позволяет практически полностью сохранить суточных цыплят и яйцо на инкубацию при перевозке, так как микроклимат внутри фургона создаваемый таким транспортным средством полностью соответствует ОСТу 103312003 Стандарт отрасли. Яйца инкубационные и молодняк суточный сельскохозяйственной птицы. Транспортирование. Технические условия. Таким образом, задача полезной модели решена. На фиг.1 представлен общий вид транспортного средства на фиг.2 представлен воздуховод в форме многогранника с отверстиями, на фиг.3 представлен воздуховод в форме усеченного многогранника с отверстиями, на фиг.4 представлен воздуховод в форме половины конуса, рассеченного перпендикулярно основанию с отверстиями, на фиг.5 воздуховод в форме усеченной половины конуса,рассеченного перпендикулярно основанию с отверстиями на боковой поверхности конуса. Транспортное средство для перевозки молодняка птиц и яиц на инкубацию, состоит из шасси 1, фургона 2 с отверстиями 3, на потолке которого установлены воздуховоды 4 с отверстиями 5. Воздуховоды 4 выполнены в форме многогранников(фиг. 2), или усеченных многогранников (фиг. 3),основания которых неравны, или в форме половины конуса (фиг. 4), или усеченной половины конуса(фиг. 5). Транспортное средство эксплуатируется следующим образом. Воздух, подаваемый по воздуховодам 4, выполненным в форме одной из вышеописанных фигур,или в виде сочетания нескольких этих фигур, выходит из отверстий 5 с одинаковой скоростью и направлен под углом к ящикам с молодняком птиц. При этом, скорость воздуха, выходящего из воздуховода 4, гасится за счет воздуха, находящегося в фургоне 2. Т.е, воздух равномерно распределяется по всему объему фургона 2 и имеет необходимую скорость движения между ящиков с молодняком птицы. Таким образом, подтверждена возможность осуществления полезной модели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Транспортное средство для перевозки молодняка птиц и яиц на инкубацию, содержащее шасси, изотермический фургон с отверстиями, систему воздуховодов, отличающийся тем, что воздуховоды выполнены в форме многогранников, боковые грани которых сходятся в вершину, с отверстиями на боковых гранях или усеченных многогранников, основания которых неравны, с отверстиями на боковых гранях,или в форме половины конуса, рассеченного перпендикулярно основанию, или усеченной половины конуса, рассеченного перпендикулярно основанию с отверстиями на боковой поверхности конуса.
