Транспортное средство для перевозки молодняка птиц и яиц на инкубацию

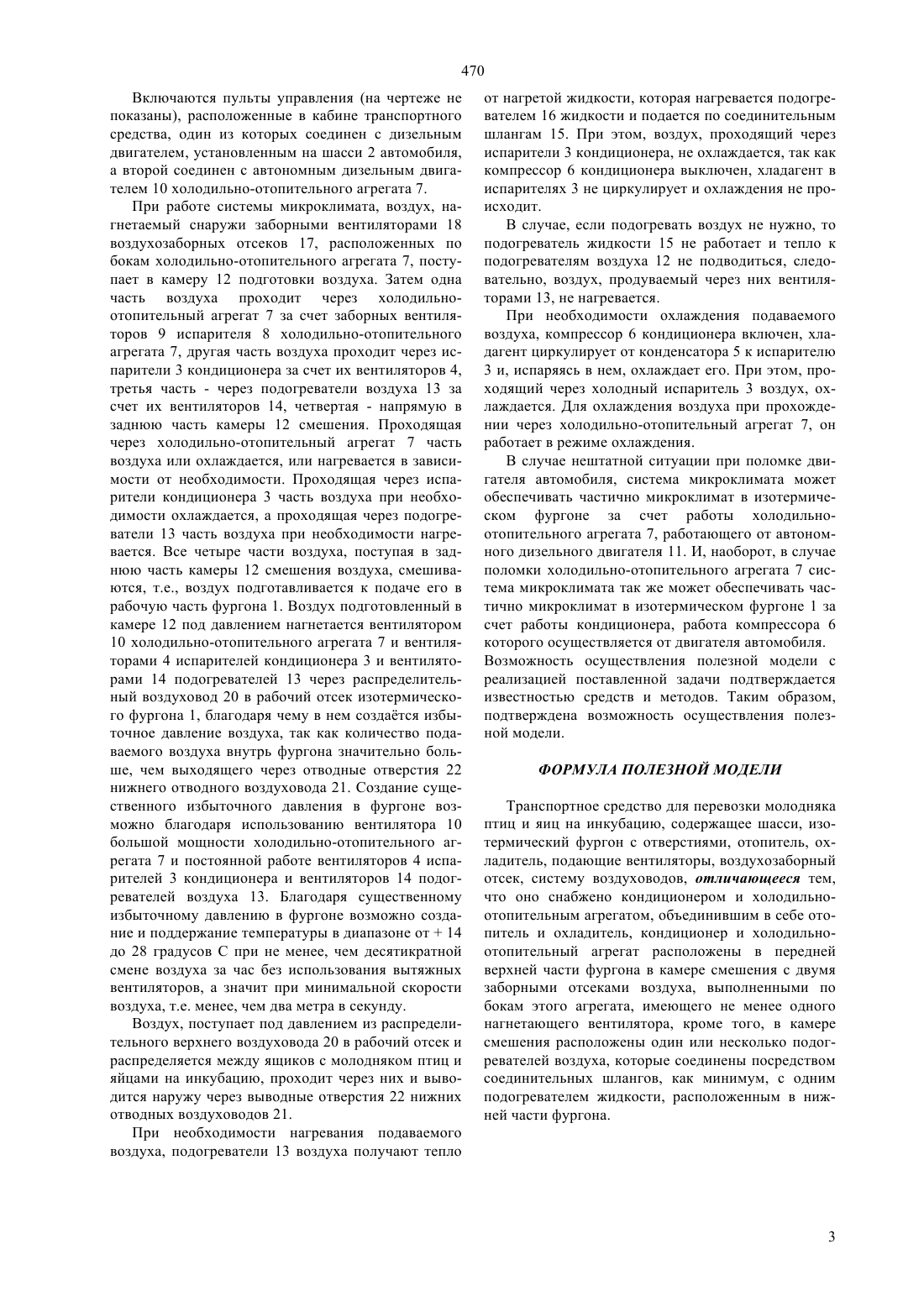

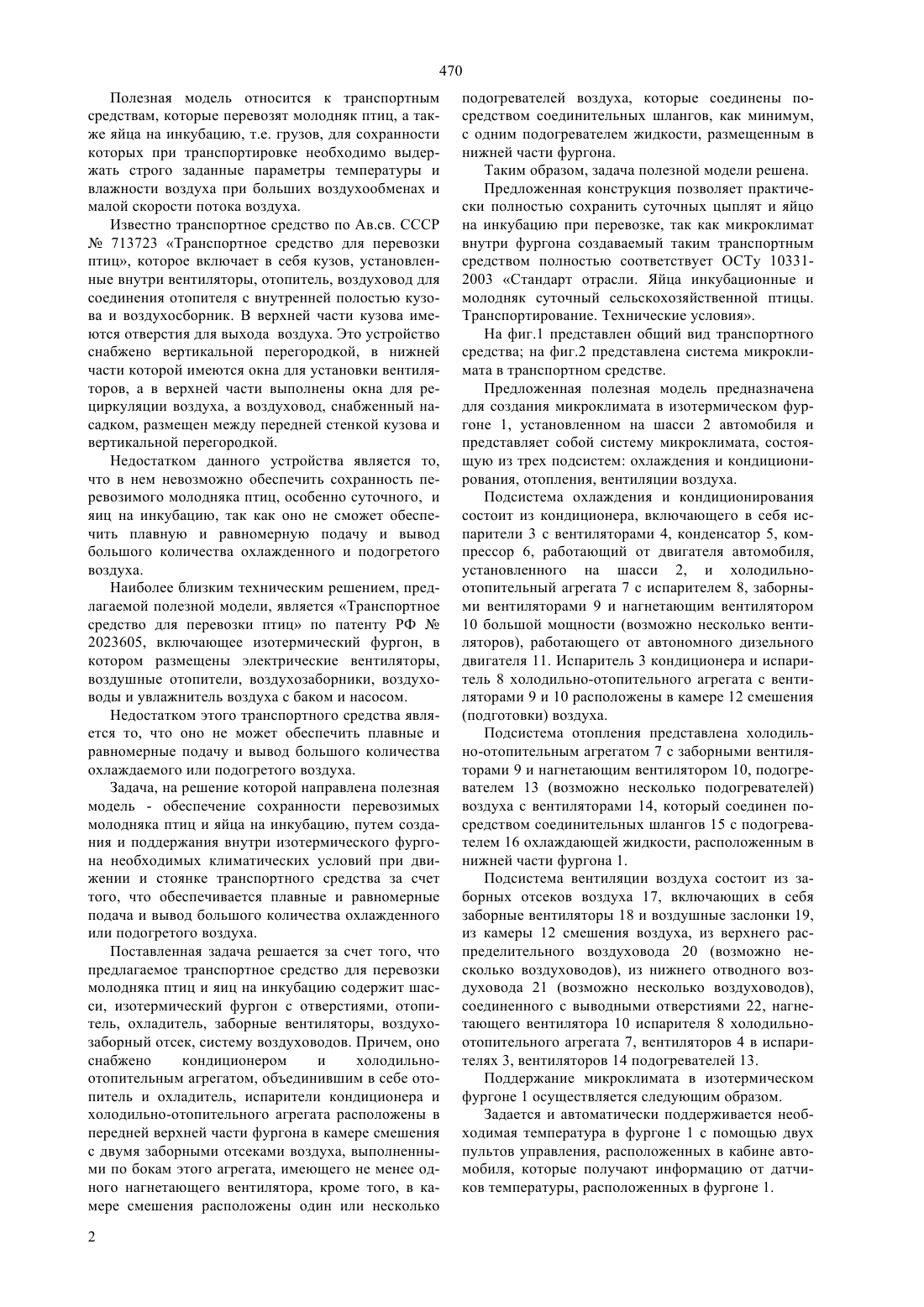

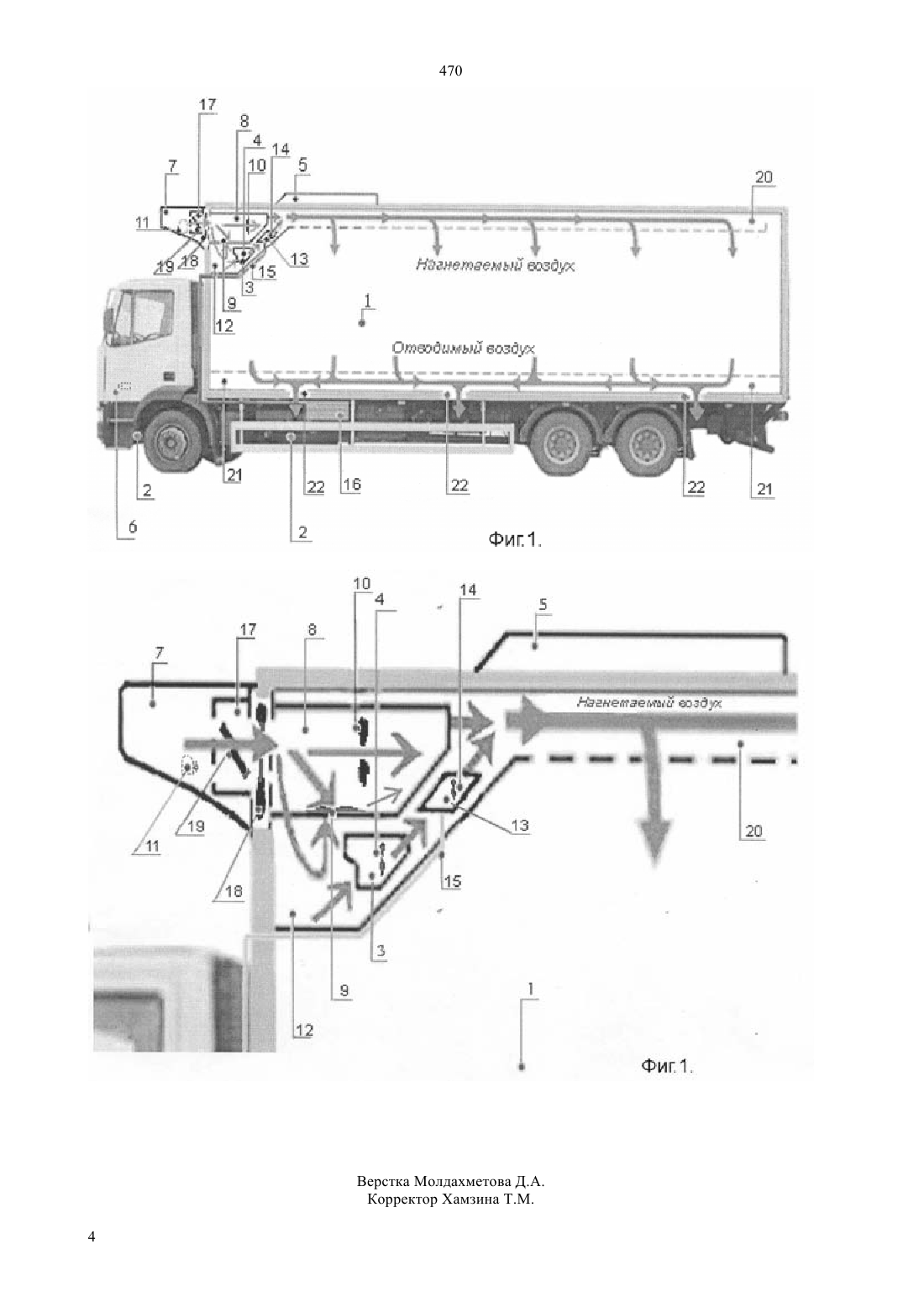

(51) 60 3/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ го средства за счет того, что обеспечивается плавные и равномерные подача и вывод большого количества охлажденного или подогретого воздуха. Поставленная задача решается за счет того, что предлагаемое транспортное средство для перевозки молодняка птиц и яиц на инкубацию содержит шасси,изотермический фургон с отверстиями, отопитель,охладитель, заборные вентиляторы, воздухозаборный отсек, систему воздуховодов. Причем, оно снабжено кондиционером и холодильноотопительным агрегатом, объединившим в себе отопитель и охладитель, кондиционер и холодильно-отопительный агрегат расположены в передней верхней части фургона в камере смешения с двумя заборными отсеками воздуха, выполненными по бокам этого агрегата, имеющего не менее одного нагнетающего вентилятора, кроме того, в камере смешения расположены один или несколько подогревателей воздуха, которые соединены посредством соединительных шлангов, как минимум, с одним подогревателем жидкости, размещенным в нижней части фургона.(54) ТРАНСПОРТНОЕ СРЕДСТВО ДЛЯ ПЕРЕВОЗКИ МОЛОДНЯКА ПТИЦ И ЯИЦ НА ИНКУБАЦИЮ(57) Полезная модель относится к транспортным средствам, которые перевозят молодняк птиц, а также яйца на инкубацию, т.е. грузов, для сохранности которых при транспортировке необходимо выдержать строго заданные параметры температуры и влажности воздуха при больших воздухообменах и малой скорости патока воздуха. Задача, на решение которой направлена полезная модель - обеспечение сохранности перевозимых молодняка птиц и яйца на инкубацию, путем создания и поддержания внутри изотермического фургона необходимых климатических условий при движении и стоянке транспортно 470 Полезная модель относится к транспортным средствам, которые перевозят молодняк птиц, а также яйца на инкубацию, т.е. грузов, для сохранности которых при транспортировке необходимо выдержать строго заданные параметры температуры и влажности воздуха при больших воздухообменах и малой скорости потока воздуха. Известно транспортное средство по Ав.св. СССР 713723 Транспортное средство для перевозки птиц, которое включает в себя кузов, установленные внутри вентиляторы, отопитель, воздуховод для соединения отопителя с внутренней полостью кузова и воздухосборник. В верхней части кузова имеются отверстия для выхода воздуха. Это устройство снабжено вертикальной перегородкой, в нижней части которой имеются окна для установки вентиляторов, а в верхней части выполнены окна для рециркуляции воздуха, а воздуховод, снабженный насадком, размещен между передней стенкой кузова и вертикальной перегородкой. Недостатком данного устройства является то,что в нем невозможно обеспечить сохранность перевозимого молодняка птиц, особенно суточного, и яиц на инкубацию, так как оно не сможет обеспечить плавную и равномерную подачу и вывод большого количества охлажденного и подогретого воздуха. Наиболее близким техническим решением, предлагаемой полезной модели, является Транспортное средство для перевозки птиц по патенту РФ 2023605, включающее изотермический фургон, в котором размещены электрические вентиляторы,воздушные отопители, воздухозаборники, воздуховоды и увлажнитель воздуха с баком и насосом. Недостатком этого транспортного средства является то, что оно не может обеспечить плавные и равномерные подачу и вывод большого количества охлаждаемого или подогретого воздуха. Задача, на решение которой направлена полезная модель - обеспечение сохранности перевозимых молодняка птиц и яйца на инкубацию, путем создания и поддержания внутри изотермического фургона необходимых климатических условий при движении и стоянке транспортного средства за счет того, что обеспечивается плавные и равномерные подача и вывод большого количества охлажденного или подогретого воздуха. Поставленная задача решается за счет того, что предлагаемое транспортное средство для перевозки молодняка птиц и яиц на инкубацию содержит шасси, изотермический фургон с отверстиями, отопитель, охладитель, заборные вентиляторы, воздухозаборный отсек, систему воздуховодов. Причем, оно снабжено кондиционером и холодильноотопительным агрегатом, объединившим в себе отопитель и охладитель, испарители кондиционера и холодильно-отопительного агрегата расположены в передней верхней части фургона в камере смешения с двумя заборными отсеками воздуха, выполненными по бокам этого агрегата, имеющего не менее одного нагнетающего вентилятора, кроме того, в камере смешения расположены один или несколько 2 подогревателей воздуха, которые соединены посредством соединительных шлангов, как минимум,с одним подогревателем жидкости, размещенным в нижней части фургона. Таким образом, задача полезной модели решена. Предложенная конструкция позволяет практически полностью сохранить суточных цыплят и яйцо на инкубацию при перевозке, так как микроклимат внутри фургона создаваемый таким транспортным средством полностью соответствует ОСТу 103312003 Стандарт отрасли. Яйца инкубационные и молодняк суточный сельскохозяйственной птицы. Транспортирование. Технические условия. На фиг.1 представлен общий вид транспортного средства на фиг.2 представлена система микроклимата в транспортном средстве. Предложенная полезная модель предназначена для создания микроклимата в изотермическом фургоне 1, установленном на шасси 2 автомобиля и представляет собой систему микроклимата, состоящую из трех подсистем охлаждения и кондиционирования, отопления, вентиляции воздуха. Подсистема охлаждения и кондиционирования состоит из кондиционера, включающего в себя испарители 3 с вентиляторами 4, конденсатор 5, компрессор 6, работающий от двигателя автомобиля,установленного на шасси 2, и холодильноотопительный агрегата 7 с испарителем 8, заборными вентиляторами 9 и нагнетающим вентилятором 10 большой мощности (возможно несколько вентиляторов), работающего от автономного дизельного двигателя 11. Испаритель 3 кондиционера и испаритель 8 холодильно-отопительного агрегата с вентиляторами 9 и 10 расположены в камере 12 смешения(подготовки) воздуха. Подсистема отопления представлена холодильно-отопительным агрегатом 7 с заборными вентиляторами 9 и нагнетающим вентилятором 10, подогревателем 13 (возможно несколько подогревателей) воздуха с вентиляторами 14, который соединен посредством соединительных шлангов 15 с подогревателем 16 охлаждающей жидкости, расположенным в нижней части фургона 1. Подсистема вентиляции воздуха состоит из заборных отсеков воздуха 17, включающих в себя заборные вентиляторы 18 и воздушные заслонки 19,из камеры 12 смешения воздуха, из верхнего распределительного воздуховода 20 (возможно несколько воздуховодов), из нижнего отводного воздуховода 21 (возможно несколько воздуховодов),соединенного с выводными отверстиями 22, нагнетающего вентилятора 10 испарителя 8 холодильноотопительного агрегата 7, вентиляторов 4 в испарителях 3, вентиляторов 14 подогревателей 13. Поддержание микроклимата в изотермическом фургоне 1 осуществляется следующим образом. Задается и автоматически поддерживается необходимая температура в фургоне 1 с помощью двух пультов управления, расположенных в кабине автомобиля, которые получают информацию от датчиков температуры, расположенных в фургоне 1. 470 Включаются пульты управления (на чертеже не показаны), расположенные в кабине транспортного средства, один из которых соединен с дизельным двигателем, установленным на шасси 2 автомобиля,а второй соединен с автономным дизельным двигателем 10 холодильно-отопительного агрегата 7. При работе системы микроклимата, воздух, нагнетаемый снаружи заборными вентиляторами 18 воздухозаборных отсеков 17, расположенных по бокам холодильно-отопительного агрегата 7, поступает в камеру 12 подготовки воздуха. Затем одна часть воздуха проходит через холодильноотопительный агрегат 7 за счет заборных вентиляторов 9 испарителя 8 холодильно-отопительного агрегата 7, другая часть воздуха проходит через испарители 3 кондиционера за счет их вентиляторов 4,третья часть - через подогреватели воздуха 13 за счет их вентиляторов 14, четвертая - напрямую в заднюю часть камеры 12 смешения. Проходящая через холодильно-отопительный агрегат 7 часть воздуха или охлаждается, или нагревается в зависимости от необходимости. Проходящая через испарители кондиционера 3 часть воздуха при необходимости охлаждается, а проходящая через подогреватели 13 часть воздуха при необходимости нагревается. Все четыре части воздуха, поступая в заднюю часть камеры 12 смешения воздуха, смешиваются, т.е., воздух подготавливается к подаче его в рабочую часть фургона 1. Воздух подготовленный в камере 12 под давлением нагнетается вентилятором 10 холодильно-отопительного агрегата 7 и вентиляторами 4 испарителей кондиционера 3 и вентиляторами 14 подогревателей 13 через распределительный воздуховод 20 в рабочий отсек изотермического фургона 1, благодаря чему в нем создатся избыточное давление воздуха, так как количество подаваемого воздуха внутрь фургона значительно больше, чем выходящего через отводные отверстия 22 нижнего отводного воздуховода 21. Создание существенного избыточного давления в фургоне возможно благодаря использованию вентилятора 10 большой мощности холодильно-отопительного агрегата 7 и постоянной работе вентиляторов 4 испарителей 3 кондиционера и вентиляторов 14 подогревателей воздуха 13. Благодаря существенному избыточному давлению в фургоне возможно создание и поддержание температуры в диапазоне от 14 до 28 градусов С при не менее, чем десятикратной смене воздуха за час без использования вытяжных вентиляторов, а значит при минимальной скорости воздуха, т.е. менее, чем два метра в секунду. Воздух, поступает под давлением из распределительного верхнего воздуховода 20 в рабочий отсек и распределяется между ящиков с молодняком птиц и яйцами на инкубацию, проходит через них и выводится наружу через выводные отверстия 22 нижних отводных воздуховодов 21. При необходимости нагревания подаваемого воздуха, подогреватели 13 воздуха получают тепло от нагретой жидкости, которая нагревается подогревателем 16 жидкости и подается по соединительным шлангам 15. При этом, воздух, проходящий через испарители 3 кондиционера, не охлаждается, так как компрессор 6 кондиционера выключен, хладагент в испарителях 3 не циркулирует и охлаждения не происходит. В случае, если подогревать воздух не нужно, то подогреватель жидкости 15 не работает и тепло к подогревателям воздуха 12 не подводиться, следовательно, воздух, продуваемый через них вентиляторами 13, не нагревается. При необходимости охлаждения подаваемого воздуха, компрессор 6 кондиционера включен, хладагент циркулирует от конденсатора 5 к испарителю 3 и, испаряясь в нем, охлаждает его. При этом, проходящий через холодный испаритель 3 воздух, охлаждается. Для охлаждения воздуха при прохождении через холодильно-отопительный агрегат 7, он работает в режиме охлаждения. В случае нештатной ситуации при поломке двигателя автомобиля, система микроклимата может обеспечивать частично микроклимат в изотермическом фургоне за счет работы холодильноотопительного агрегата 7, работающего от автономного дизельного двигателя 11. И, наоборот, в случае поломки холодильно-отопительного агрегата 7 система микроклимата так же может обеспечивать частично микроклимат в изотермическом фургоне 1 за счет работы кондиционера, работа компрессора 6 которого осуществляется от двигателя автомобиля. Возможность осуществления полезной модели с реализацией поставленной задачи подтверждается известностью средств и методов. Таким образом,подтверждена возможность осуществления полезной модели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Транспортное средство для перевозки молодняка птиц и яиц на инкубацию, содержащее шасси, изотермический фургон с отверстиями, отопитель, охладитель, подающие вентиляторы, воздухозаборный отсек, систему воздуховодов, отличающееся тем,что оно снабжено кондиционером и холодильноотопительным агрегатом, объединившим в себе отопитель и охладитель, кондиционер и холодильноотопительный агрегат расположены в передней верхней части фургона в камере смешения с двумя заборными отсеками воздуха, выполненными по бокам этого агрегата, имеющего не менее одного нагнетающего вентилятора, кроме того, в камере смешения расположены один или несколько подогревателей воздуха, которые соединены посредством соединительных шлангов, как минимум, с одним подогревателем жидкости, расположенным в нижней части фургона.
