Тренажер для активного моциона животных (варианты)

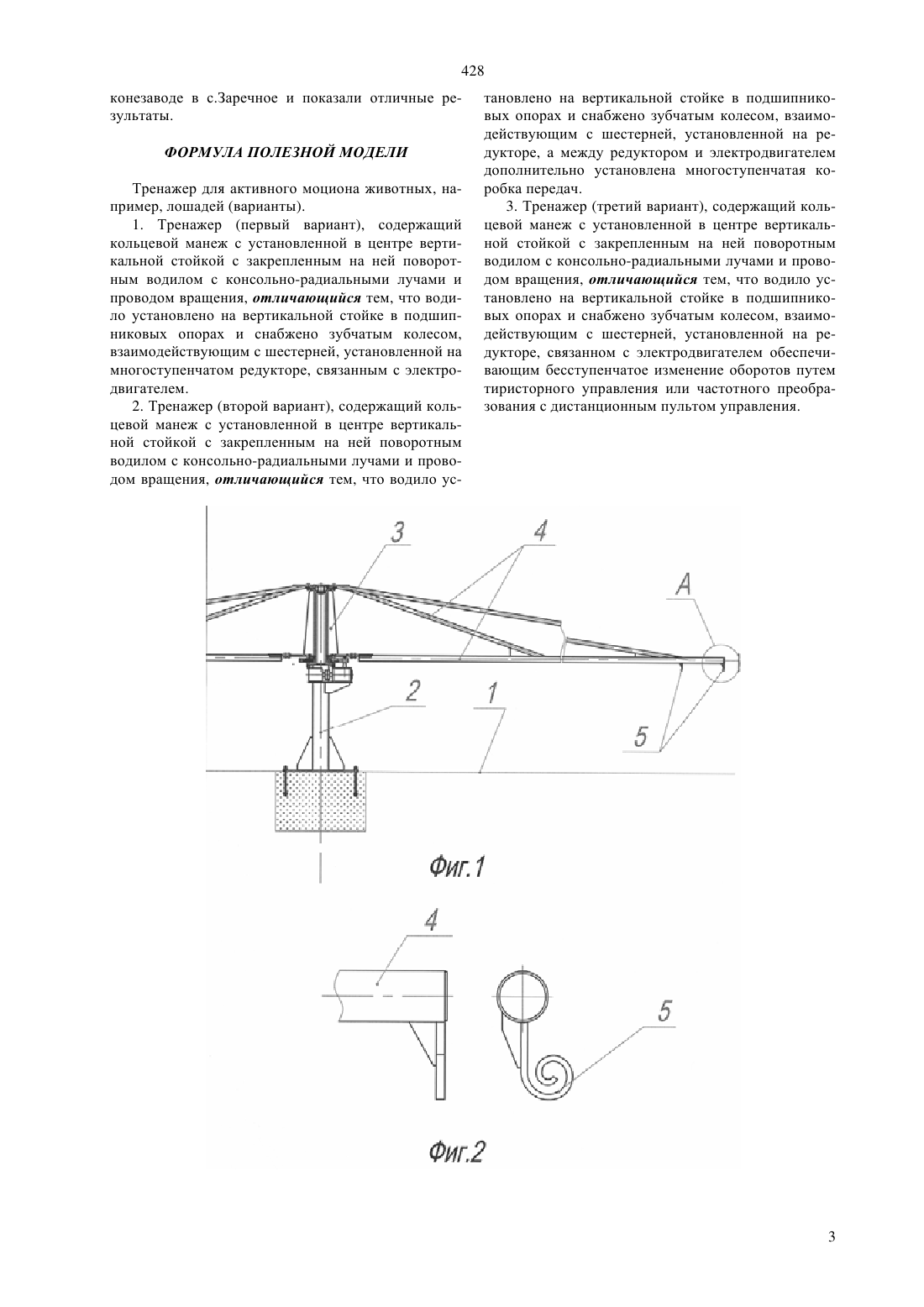

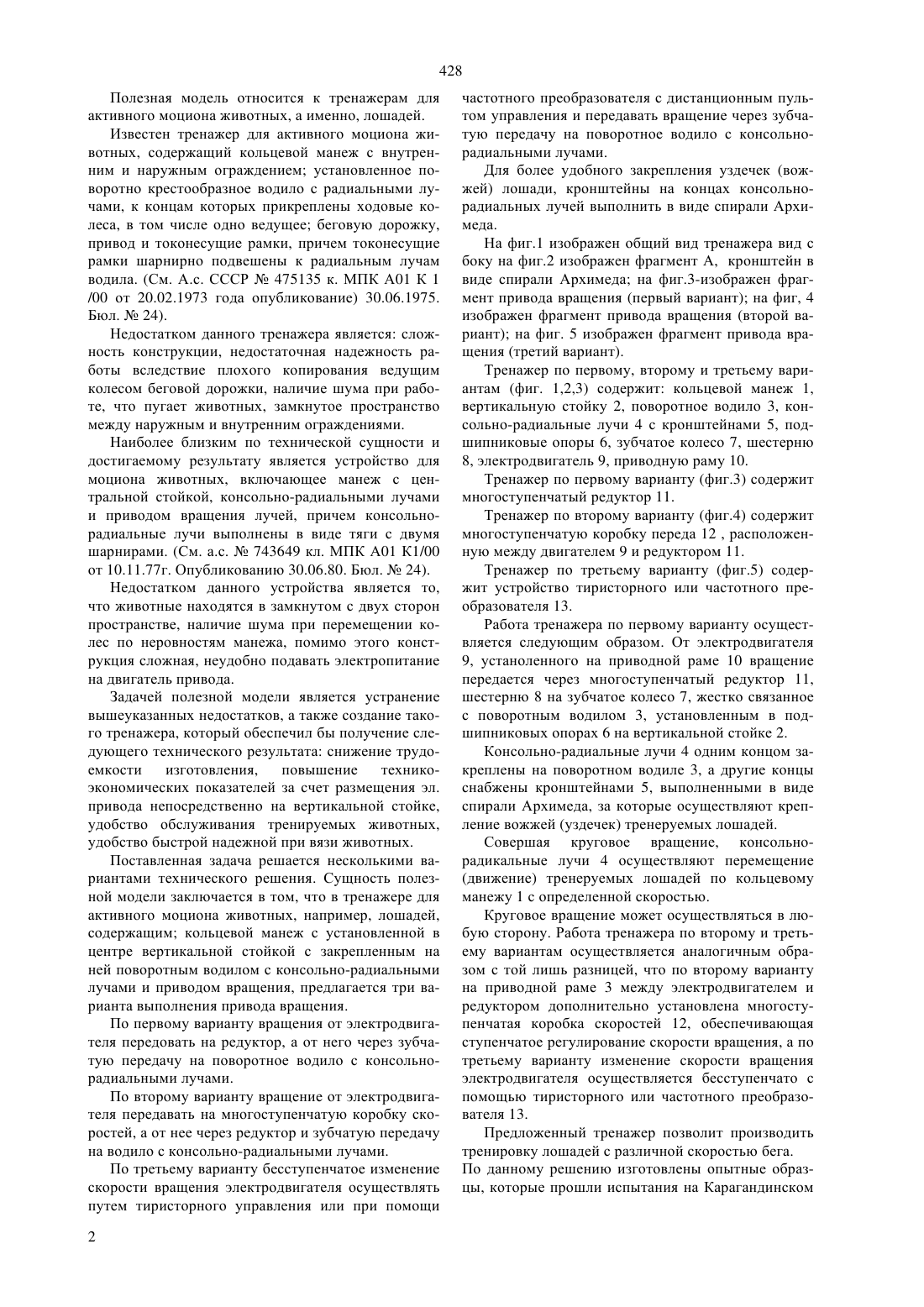

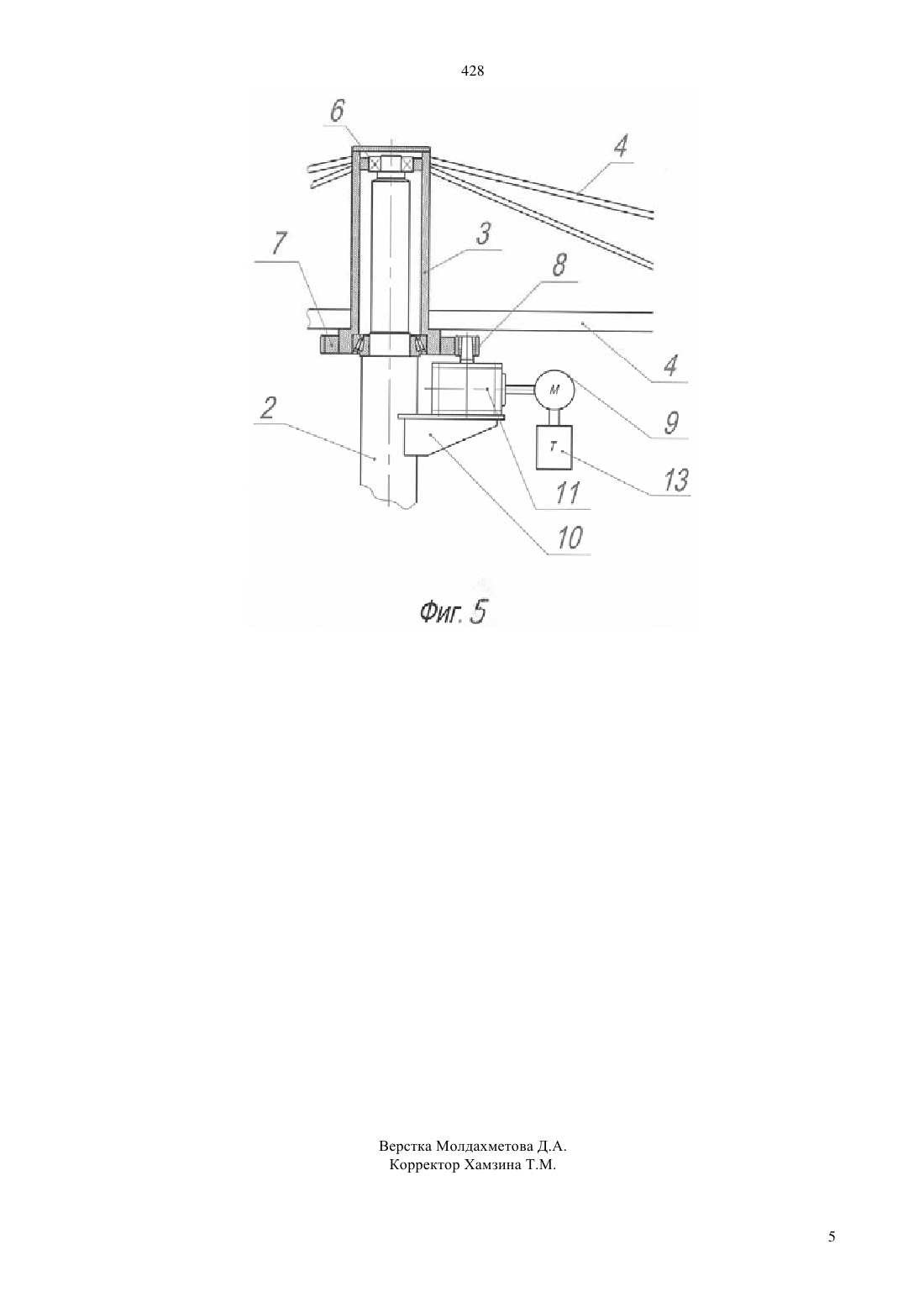

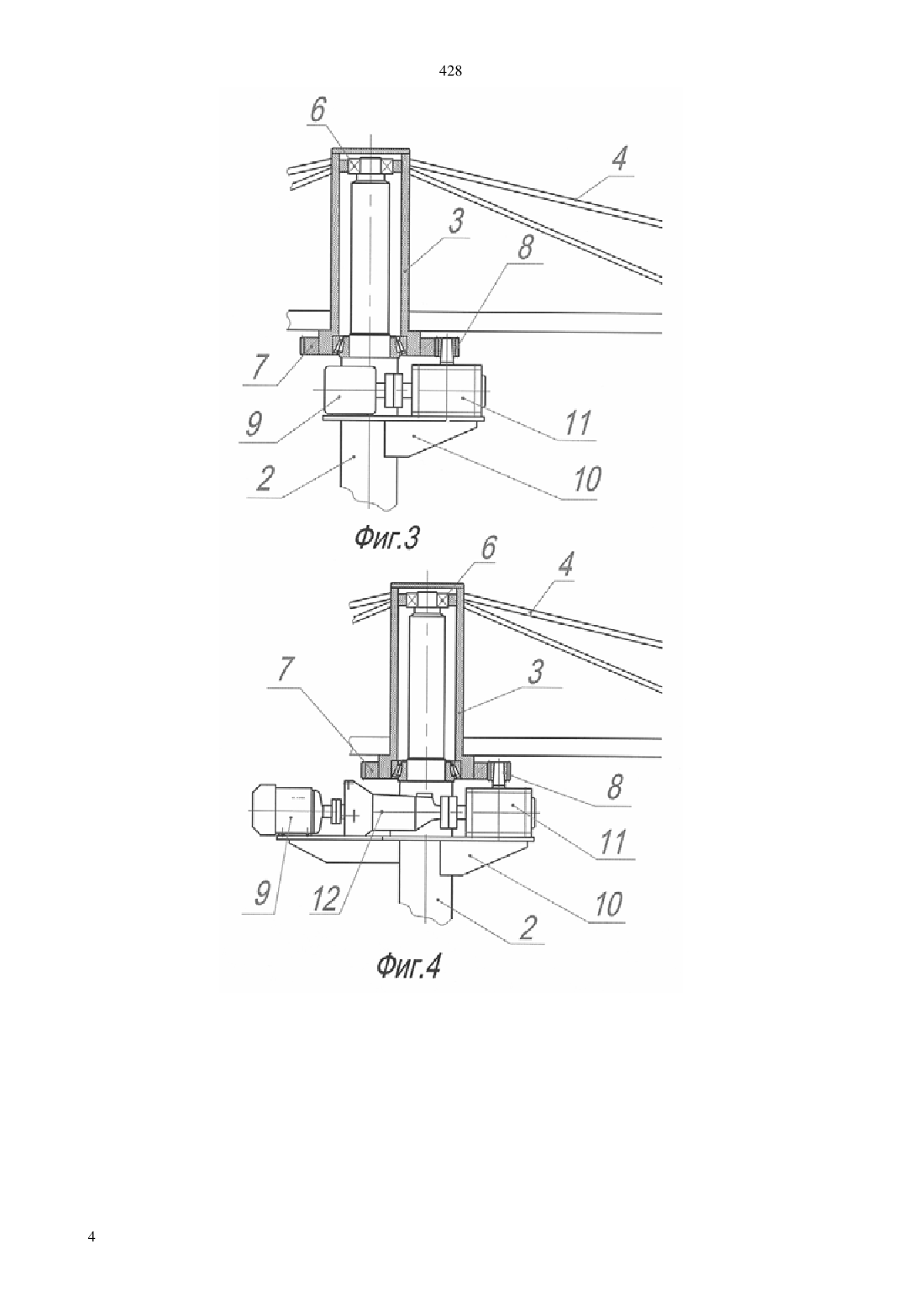

(51) 01 1/00 (2006.1) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ например, лошадей, содержащем кольцевой манеж с установленной в центре вертикальной стойкой закрепленной на ней с возможностью кругового вращения водилом с консольно-радиальными лучами, и приводом вращения, предлагается привод вращения выполнить в трех вариантах, обеспечивающих получения следующего технического результата повышение технико-экономических показателей за счет плавного изменения скорости вращения водила, удобство обслуживания, быстрее и надежнее крепление возжжей (уздечек) лошадей к кронштейнам на консольно-радиальных лучах.(72) Упорников Сергей Андреевич Маулен Алуа Болаткызы Кайырберли Канат Кайырберлиулы Сериков Мейрам Жалелович(54) ТРЕНАЖЕР ДЛЯ АКТИВНОГО МОЦИОНА ЖИВОТНЫХ (ВАРИАНТЫ)(57) Полезная модель относится к области коневодства, а именно к устройствам для активного моциона лошадей. Сущность полезной модели заключается в том,что в тренажере для активного моциона животных, 428 Полезная модель относится к тренажерам для активного моциона животных, а именно, лошадей. Известен тренажер для активного моциона животных, содержащий кольцевой манеж с внутренним и наружным ограждением установленное поворотно крестообразное водило с радиальными лучами, к концам которых прикреплены ходовые колеса, в том числе одно ведущее беговую дорожку,привод и токонесущие рамки, причем токонесущие рамки шарнирно подвешены к радиальным лучам водила. (См. А.с. СССР 475135 к. МПК А 01 К 1/00 от 20.02.1973 года опубликование) 30.06.1975. Бюл.24). Недостатком данного тренажера является сложность конструкции, недостаточная надежность работы вследствие плохого копирования ведущим колесом беговой дорожки, наличие шума при работе, что пугает животных, замкнутое пространство между наружным и внутренним ограждениями. Наиболее близким по технической сущности и достигаемому результату является устройство для моциона животных, включающее манеж с центральной стойкой, консольно-радиальными лучами и приводом вращения лучей, причем консольнорадиальные лучи выполнены в виде тяги с двумя шарнирами. (См. а.с.743649 кл. МПК А 01 К 1/00 от 10.11.77 г. Опубликованию 30.06.80. Бюл.24). Недостатком данного устройства является то,что животные находятся в замкнутом с двух сторон пространстве, наличие шума при перемещении колес по неровностям манежа, помимо этого конструкция сложная, неудобно подавать электропитание на двигатель привода. Задачей полезной модели является устранение вышеуказанных недостатков, а также создание такого тренажера, который обеспечил бы получение следующего технического результата снижение трудоемкости изготовления,повышение техникоэкономических показателей за счет размещения эл. привода непосредственно на вертикальной стойке,удобство обслуживания тренируемых животных,удобство быстрой надежной при вязи животных. Поставленная задача решается несколькими вариантами технического решения. Сущность полезной модели заключается в том, что в тренажере для активного моциона животных, например, лошадей,содержащим кольцевой манеж с установленной в центре вертикальной стойкой с закрепленным на ней поворотным водилом с консольно-радиальными лучами и приводом вращения, предлагается три варианта выполнения привода вращения. По первому варианту вращения от электродвигателя передовать на редуктор, а от него через зубчатую передачу на поворотное водило с консольнорадиальными лучами. По второму варианту вращение от электродвигателя передавать на многоступенчатую коробку скоростей, а от нее через редуктор и зубчатую передачу на водило с консольно-радиальными лучами. По третьему варианту бесступенчатое изменение скорости вращения электродвигателя осуществлять путем тиристорного управления или при помощи 2 частотного преобразователя с дистанционным пультом управления и передавать вращение через зубчатую передачу на поворотное водило с консольнорадиальными лучами. Для более удобного закрепления уздечек (вожжей) лошади, кронштейны на концах консольнорадиальных лучей выполнить в виде спирали Архимеда. На фиг.1 изображен общий вид тренажера вид с боку на фиг.2 изображен фрагмент А, кронштейн в виде спирали Архимеда на фиг.3-изображен фрагмент привода вращения (первый вариант) на фиг, 4 изображен фрагмент привода вращения (второй вариант) на фиг. 5 изображен фрагмент привода вращения (третий вариант). Тренажер по первому, второму и третьему вариантам (фиг. 1,2,3) содержит кольцевой манеж 1,вертикальную стойку 2, поворотное водило 3, консольно-радиальные лучи 4 с кронштейнами 5, подшипниковые опоры 6, зубчатое колесо 7, шестерню 8, электродвигатель 9, приводную раму 10. Тренажер по первому варианту (фиг.3) содержит многоступенчатый редуктор 11. Тренажер по второму варианту (фиг.4) содержит многоступенчатую коробку переда 12 , расположенную между двигателем 9 и редуктором 11. Тренажер по третьему варианту (фиг.5) содержит устройство тиристорного или частотного преобразователя 13. Работа тренажера по первому варианту осуществляется следующим образом. От электродвигателя 9, устаноленного на приводной раме 10 вращение передается через многоступенчатый редуктор 11,шестерню 8 на зубчатое колесо 7, жестко связанное с поворотным водилом 3, установленным в подшипниковых опорах 6 на вертикальной стойке 2. Консольно-радиальные лучи 4 одним концом закреплены на поворотном водиле 3, а другие концы снабжены кронштейнами 5, выполненными в виде спирали Архимеда, за которые осуществляют крепление вожжей (уздечек) тренеруемых лошадей. Совершая круговое вращение, консольнорадикальные лучи 4 осуществляют перемещение(движение) тренеруемых лошадей по кольцевому манежу 1 с определенной скоростью. Круговое вращение может осуществляться в любую сторону. Работа тренажера по второму и третьему вариантам осуществляется аналогичным образом с той лишь разницей, что по второму варианту на приводной раме 3 между электродвигателем и редуктором дополнительно установлена многоступенчатая коробка скоростей 12, обеспечивающая ступенчатое регулирование скорости вращения, а по третьему варианту изменение скорости вращения электродвигателя осуществляется бесступенчато с помощью тиристорного или частотного преобразователя 13. Предложенный тренажер позволит производить тренировку лошадей с различной скоростью бега. По данному решению изготовлены опытные образцы, которые прошли испытания на Карагандинском 428 конезаводе в с.Заречное и показали отличные результаты. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Тренажер для активного моциона животных, например, лошадей (варианты). 1. Тренажер (первый вариант), содержащий кольцевой манеж с установленной в центре вертикальной стойкой с закрепленным на ней поворотным водилом с консольно-радиальными лучами и проводом вращения, отличающийся тем, что водило установлено на вертикальной стойке в подшипниковых опорах и снабжено зубчатым колесом,взаимодействующим с шестерней, установленной на многоступенчатом редукторе, связанным с электродвигателем. 2. Тренажер (второй вариант), содержащий кольцевой манеж с установленной в центре вертикальной стойкой с закрепленным на ней поворотным водилом с консольно-радиальными лучами и проводом вращения, отличающийся тем, что водило ус тановлено на вертикальной стойке в подшипниковых опорах и снабжено зубчатым колесом, взаимодействующим с шестерней, установленной на редукторе, а между редуктором и электродвигателем дополнительно установлена многоступенчатая коробка передач. 3. Тренажер (третий вариант), содержащий кольцевой манеж с установленной в центре вертикальной стойкой с закрепленным на ней поворотным водилом с консольно-радиальными лучами и проводом вращения, отличающийся тем, что водило установлено на вертикальной стойке в подшипниковых опорах и снабжено зубчатым колесом, взаимодействующим с шестерней, установленной на редукторе, связанном с электродвигателем обеспечивающим бесступенчатое изменение оборотов путем тиристорного управления или частотного преобразования с дистанционным пультом управления.
