Самопогрузчик – контейнеровоз

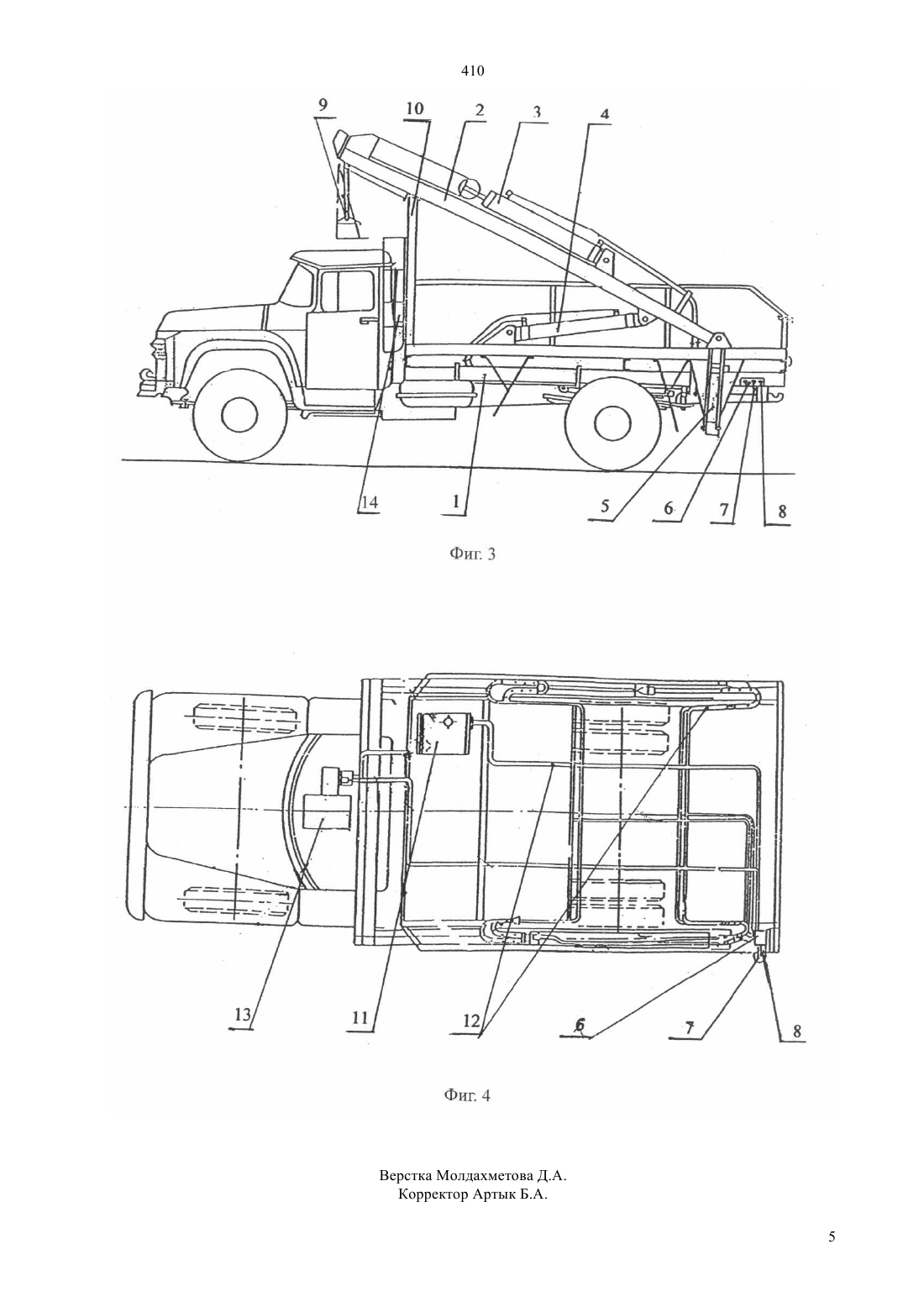

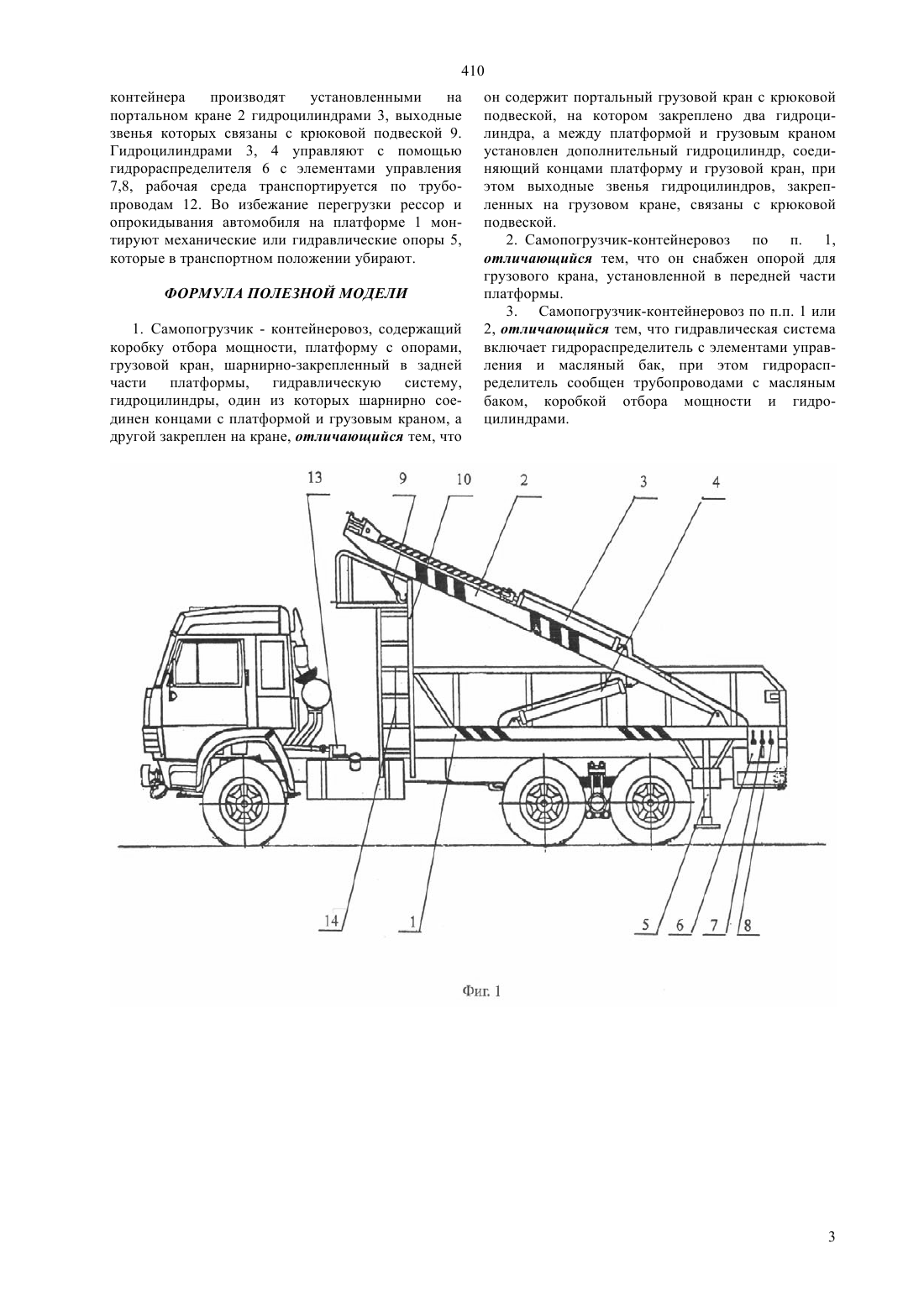

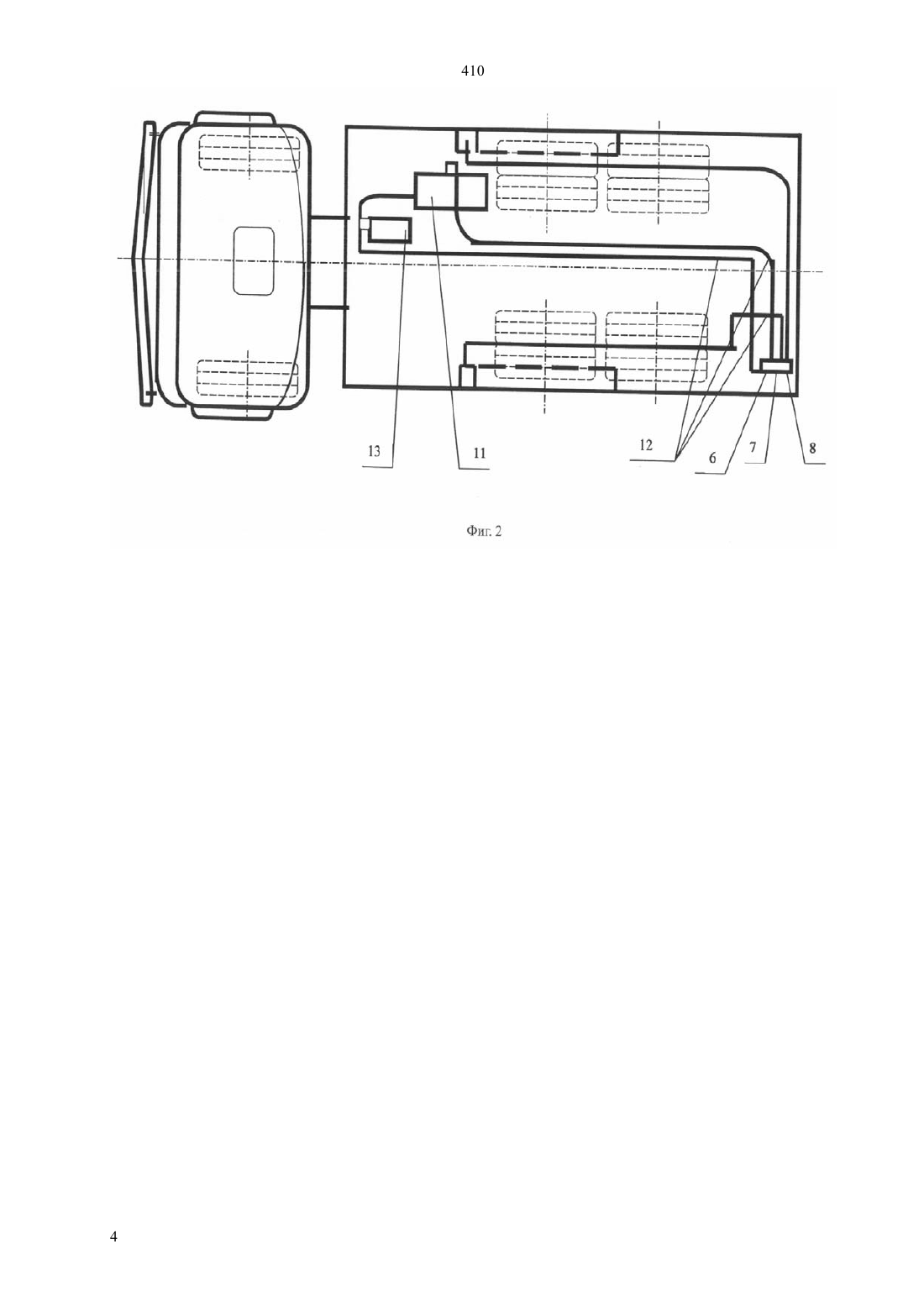

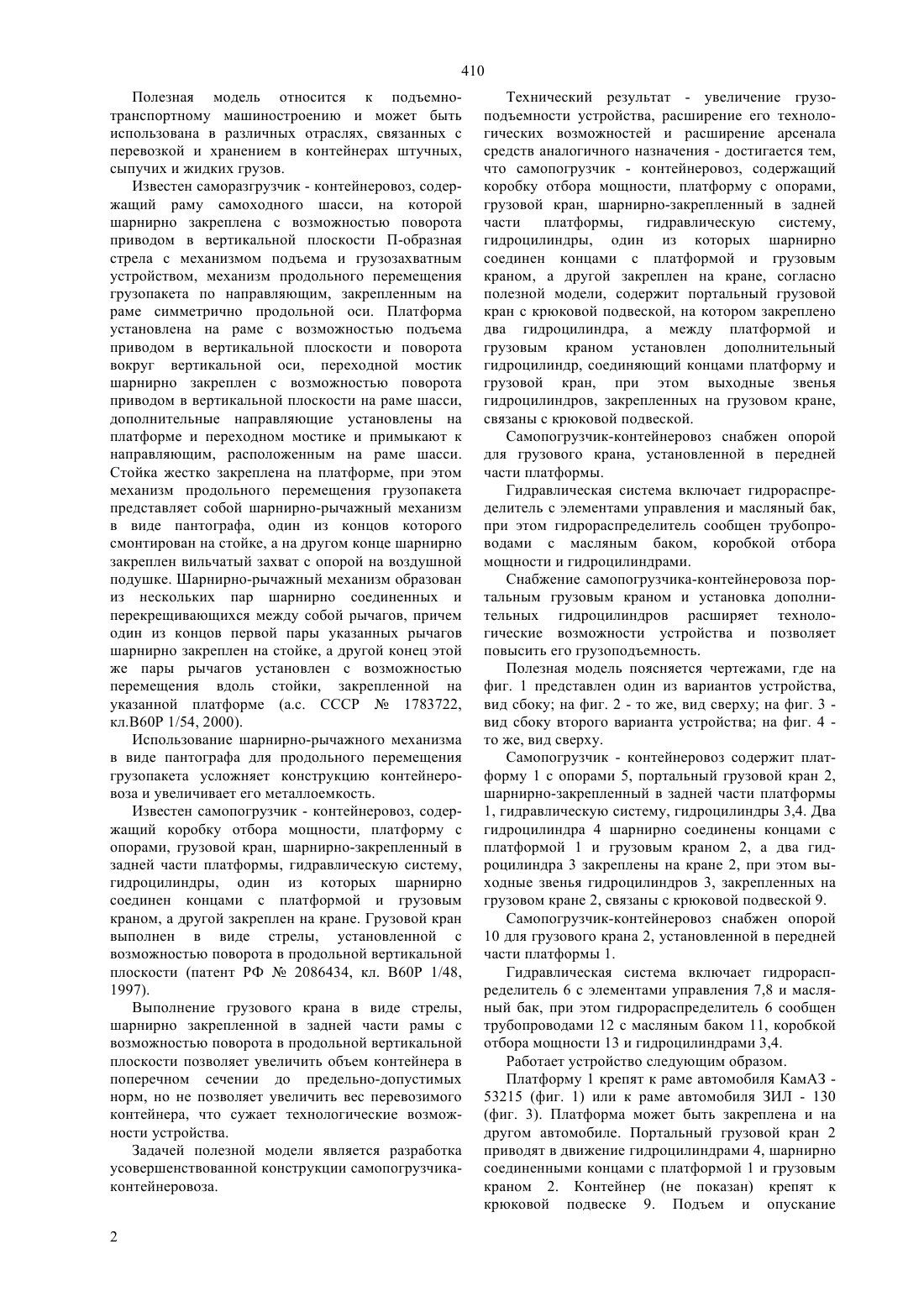

(51) В 60 Р 1/48 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ части платформы, гидравлическую систему, гидроцилиндры, один из которых шарнирно соединен концами с платформой и грузовым краном, а другой закреплен на кране, согласно полезной модели,содержит портальный грузовой кран с крюковой подвеской,на котором закреплено два гидроцилиндра, а между платформой и грузовым краном установлен дополнительный гидроцилиндр,соединяющий концами платформу и грузовой кран,при этом выходные звенья гидроцилиндров,закрепленных на грузовом кране, связаны с крюковой подвеской. Самопогрузчик-контейнеровоз снабжен опорой для грузового крана, установленной в передней части платформы. Гидравлическая система включает гидрораспределитель с элементами управления и масляный бак,при этом гидрораспределитель сообщен трубопроводами с масляным баком, коробкой отбора мощности и гидроцилиндрами.(57) Полезная модель относится к подъемнотранспортному машиностроению и может быть использована в различных отраслях, связанных с перевозкой и хранением в контейнерах штучных,сыпучих и жидких грузов. Технический результат - увеличение грузоподъемности устройства, расширение его технологических возможностей и расширение арсенала средств аналогичного назначения - достигается тем,что самопогрузчик - контейнеровоз, содержащий коробку отбора мощности, платформу с опорами,грузовой кран, шарнирно-закрепленный в задней 410 Полезная модель относится к подъемнотранспортному машиностроению и может быть использована в различных отраслях, связанных с перевозкой и хранением в контейнерах штучных,сыпучих и жидких грузов. Известен саморазгрузчик - контейнеровоз, содержащий раму самоходного шасси, на которой шарнирно закреплена с возможностью поворота приводом в вертикальной плоскости П-образная стрела с механизмом подъема и грузозахватным устройством, механизм продольного перемещения грузопакета по направляющим, закрепленным на раме симметрично продольной оси. Платформа установлена на раме с возможностью подъема приводом в вертикальной плоскости и поворота вокруг вертикальной оси, переходной мостик шарнирно закреплен с возможностью поворота приводом в вертикальной плоскости на раме шасси,дополнительные направляющие установлены на платформе и переходном мостике и примыкают к направляющим, расположенным на раме шасси. Стойка жестко закреплена на платформе, при этом механизм продольного перемещения грузопакета представляет собой шарнирно-рычажный механизм в виде пантографа, один из концов которого смонтирован на стойке, а на другом конце шарнирно закреплен вильчатый захват с опорой на воздушной подушке. Шарнирно-рычажный механизм образован из нескольких пар шарнирно соединенных и перекрещивающихся между собой рычагов, причем один из концов первой пары указанных рычагов шарнирно закреплен на стойке, а другой конец этой же пары рычагов установлен с возможностью перемещения вдоль стойки, закрепленной на указанной платформе (а.с. СССР 1783722,кл.В 60 Р 1/54, 2000). Использование шарнирно-рычажного механизма в виде пантографа для продольного перемещения грузопакета усложняет конструкцию контейнеровоза и увеличивает его металлоемкость. Известен самопогрузчик - контейнеровоз, содержащий коробку отбора мощности, платформу с опорами, грузовой кран, шарнирно-закрепленный в задней части платформы, гидравлическую систему,гидроцилиндры, один из которых шарнирно соединен концами с платформой и грузовым краном, а другой закреплен на кране. Грузовой кран выполнен в виде стрелы, установленной с возможностью поворота в продольной вертикальной плоскости (патент РФ 2086434, кл. В 60 Р 1/48,1997). Выполнение грузового крана в виде стрелы,шарнирно закрепленной в задней части рамы с возможностью поворота в продольной вертикальной плоскости позволяет увеличить объем контейнера в поперечном сечении до предельно-допустимых норм, но не позволяет увеличить вес перевозимого контейнера, что сужает технологические возможности устройства. Задачей полезной модели является разработка усовершенствованной конструкции самопогрузчикаконтейнеровоза. 2 Технический результат - увеличение грузоподъемности устройства, расширение его технологических возможностей и расширение арсенала средств аналогичного назначения - достигается тем,что самопогрузчик - контейнеровоз, содержащий коробку отбора мощности, платформу с опорами,грузовой кран, шарнирно-закрепленный в задней части платформы, гидравлическую систему,гидроцилиндры, один из которых шарнирно соединен концами с платформой и грузовым краном, а другой закреплен на кране, согласно полезной модели, содержит портальный грузовой кран с крюковой подвеской, на котором закреплено два гидроцилиндра, а между платформой и грузовым краном установлен дополнительный гидроцилиндр, соединяющий концами платформу и грузовой кран, при этом выходные звенья гидроцилиндров, закрепленных на грузовом кране,связаны с крюковой подвеской. Самопогрузчик-контейнеровоз снабжен опорой для грузового крана, установленной в передней части платформы. Гидравлическая система включает гидрораспределитель с элементами управления и масляный бак,при этом гидрораспределитель сообщен трубопроводами с масляным баком, коробкой отбора мощности и гидроцилиндрами. Снабжение самопогрузчика-контейнеровоза портальным грузовым краном и установка дополнительных гидроцилиндров расширяет технологические возможности устройства и позволяет повысить его грузоподъемность. Полезная модель поясняется чертежами, где на фиг. 1 представлен один из вариантов устройства,вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 вид сбоку второго варианта устройства на фиг. 4 то же, вид сверху. Самопогрузчик - контейнеровоз содержит платформу 1 с опорами 5, портальный грузовой кран 2,шарнирно-закрепленный в задней части платформы 1, гидравлическую систему, гидроцилиндры 3,4. Два гидроцилиндра 4 шарнирно соединены концами с платформой 1 и грузовым краном 2, а два гидроцилиндра 3 закреплены на кране 2, при этом выходные звенья гидроцилиндров 3, закрепленных на грузовом кране 2, связаны с крюковой подвеской 9. Самопогрузчик-контейнеровоз снабжен опорой 10 для грузового крана 2, установленной в передней части платформы 1. Гидравлическая система включает гидрораспределитель 6 с элементами управления 7,8 и масляный бак, при этом гидрораспределитель 6 сообщен трубопроводами 12 с масляным баком 11, коробкой отбора мощности 13 и гидроцилиндрами 3,4. Работает устройство следующим образом. Платформу 1 крепят к раме автомобиля КамАЗ 53215 (фиг. 1) или к раме автомобиля ЗИЛ - 130(фиг. 3). Платформа может быть закреплена и на другом автомобиле. Портальный грузовой кран 2 приводят в движение гидроцилиндрами 4, шарнирно соединенными концами с платформой 1 и грузовым краном 2. Контейнер (не показан) крепят к крюковой подвеске 9. Подъем и опускание 410 контейнера производят установленными на портальном кране 2 гидроцилиндрами 3, выходные звенья которых связаны с крюковой подвеской 9. Гидроцилиндрами 3, 4 управляют с помощью гидрораспределителя 6 с элементами управления 7,8, рабочая среда транспортируется по трубопроводам 12. Во избежание перегрузки рессор и опрокидывания автомобиля на платформе 1 монтируют механические или гидравлические опоры 5,которые в транспортном положении убирают. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Самопогрузчик - контейнеровоз, содержащий коробку отбора мощности, платформу с опорами,грузовой кран, шарнирно-закрепленный в задней части платформы, гидравлическую систему,гидроцилиндры, один из которых шарнирно соединен концами с платформой и грузовым краном, а другой закреплен на кране, отличающийся тем, что он содержит портальный грузовой кран с крюковой подвеской, на котором закреплено два гидроцилиндра, а между платформой и грузовым краном установлен дополнительный гидроцилиндр, соединяющий концами платформу и грузовой кран, при этом выходные звенья гидроцилиндров, закрепленных на грузовом кране, связаны с крюковой подвеской. 2. Самопогрузчик-контейнеровоз по п. 1,отличающийся тем, что он снабжен опорой для грузового крана, установленной в передней части платформы. 3. Самопогрузчик-контейнеровоз по п.п. 1 или 2, отличающийся тем, что гидравлическая система включает гидрораспределитель с элементами управления и масляный бак, при этом гидрораспределитель сообщен трубопроводами с масляным баком, коробкой отбора мощности и гидроцилиндрами.
