Воздухоочиститель стационарный

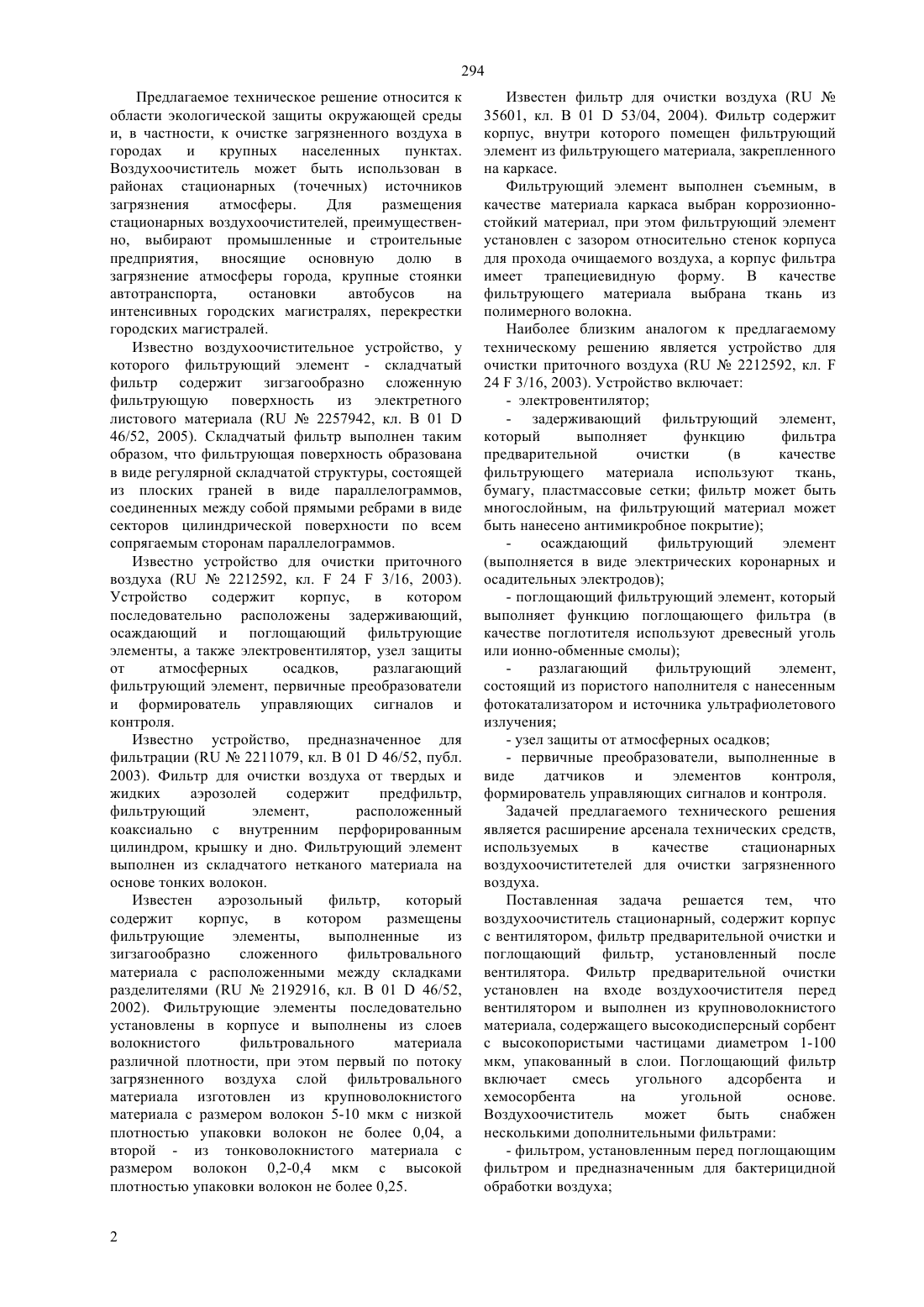

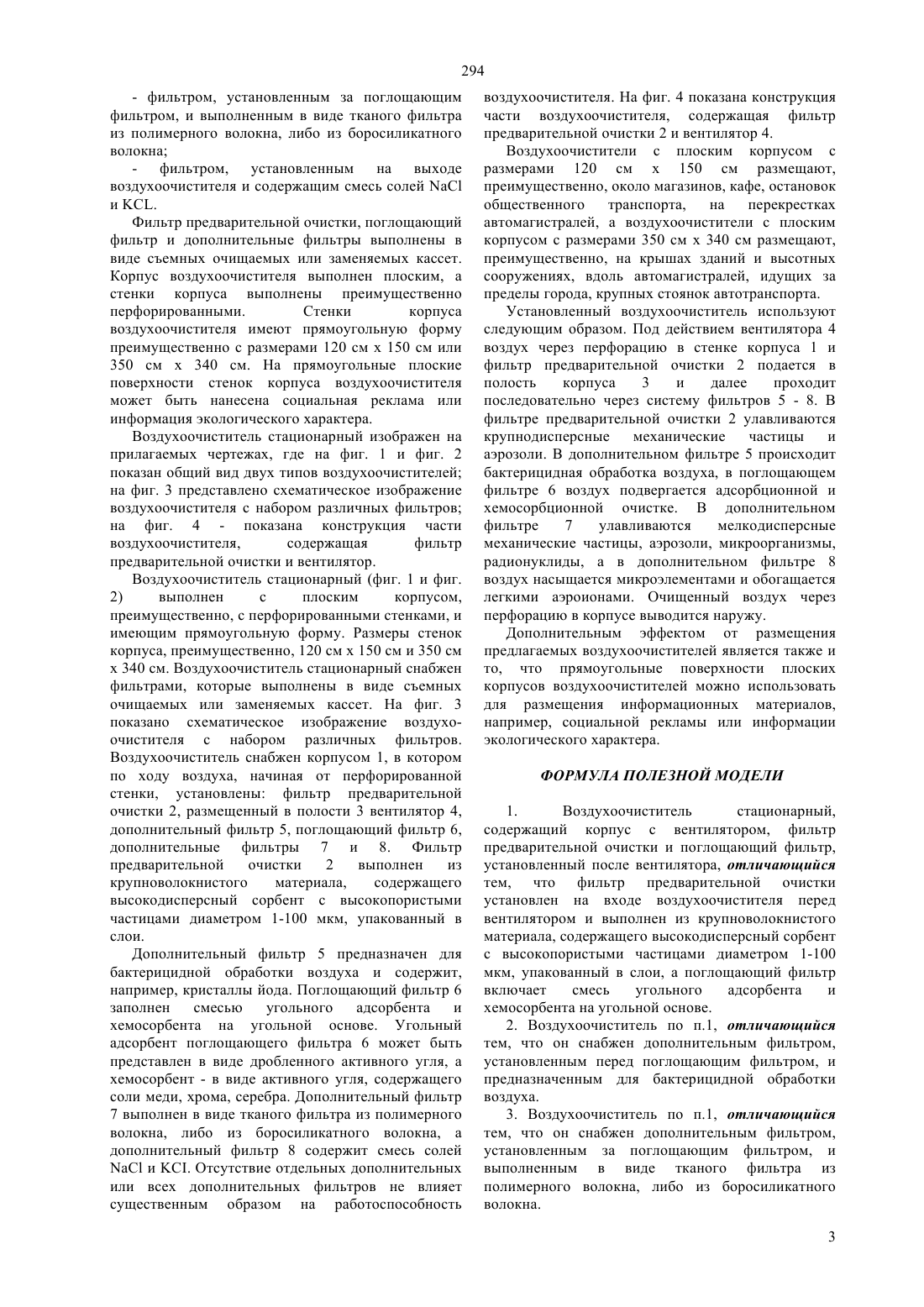

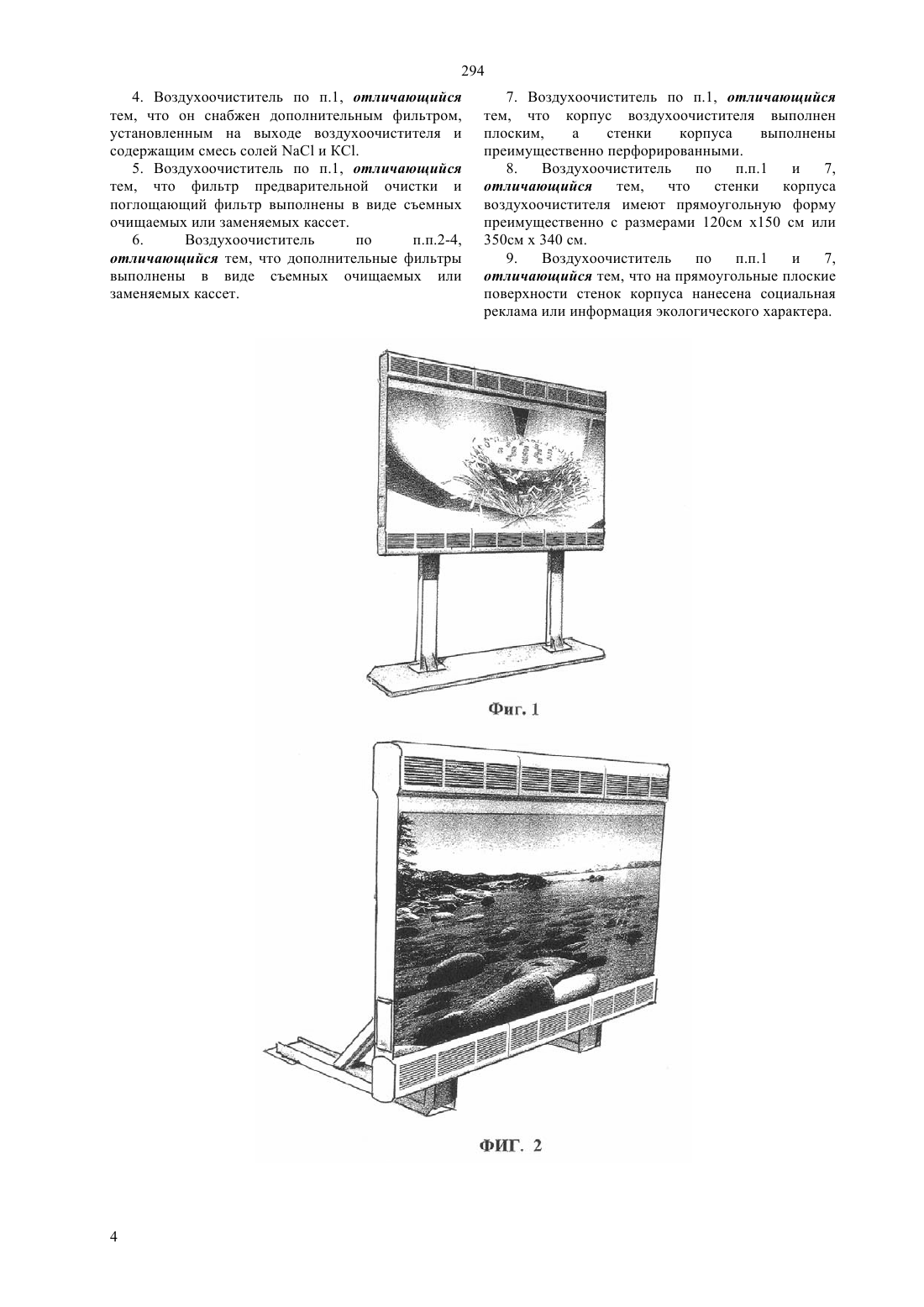

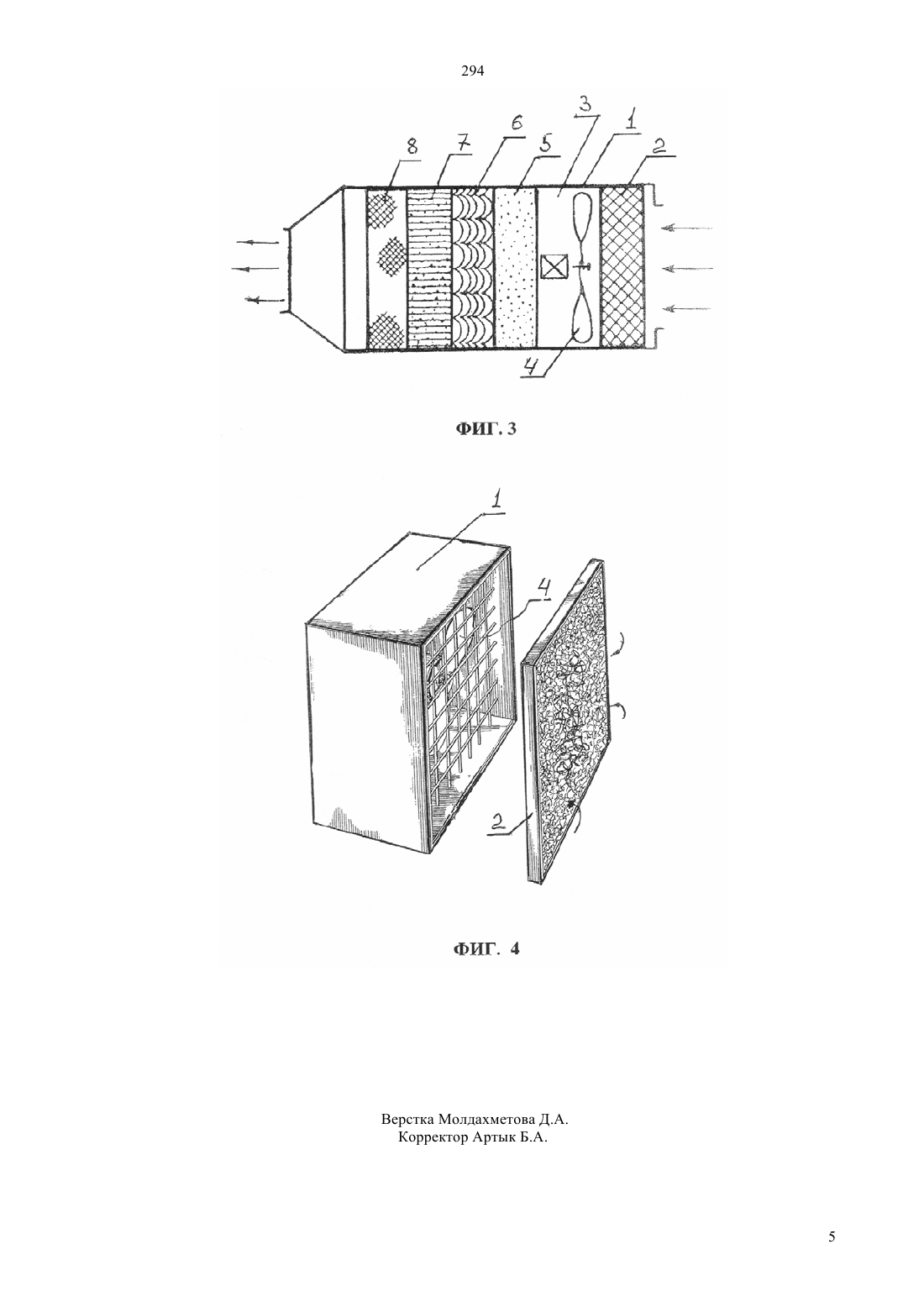

(51) 24 3/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ перед вентилятором и выполнен из крупноволокнистого материала,содержащего высокодисперсный сорбент с высокопористыми частицами диаметром 1-100 мкм, упакованный в слои. Поглощающий фильтр включает смесь угольного адсорбента и хемосорбента на угольной основе. Воздухоочиститель может быть снабжен несколькими дополнительными фильтрами- фильтром, установленным перед поглощающим фильтром и предназначенным для бактерицидной обработки воздуха- фильтром, установленным за поглощающим фильтром, и выполненным в виде тканого фильтра из полимерного волокна, либо из боросиликатного волокна- фильтром, установленным на выходе воздухоочистителя и содержащим смесь солейи . Фильтр предварительной очистки, поглощающий фильтр и дополнительные фильтры выполнены в виде съемных очищаемых или заменяемых кассет. Корпус воздухоочистителя выполнен плоским, а стенки корпуса выполнены преимущественно перфорированными. Стенки корпуса воздухоочистителя имеют прямоугольную форму преимущественно с размерами 120 см х 150 см или 350 см х 340 см. На прямоугольные плоские поверхности стенок корпуса воздухоочистителя может быть нанесена социальная реклама или информация экологического характера.(76) Макин Аскарбек Маликаждарович ,Макин Адлет Аскарбекович(57) Предлагаемое техническое решение относится к области экологической защиты окружающей среды и, в частности, к очистке загрязненного воздуха в городах и крупных населенных пунктах. Воздухоочиститель может быть использован в районах стационарных(точечных) источников загрязнения атмосферы. Для размещения стационарных воздухоочистителей,преимуществен-но, выбирают промышленные и строительные предприятия, вносящие основную долю в загрязнение атмосферы города, крупные стоянки автотранспорта, остановки автобусов на интенсивных городских магистралях, перекрестки городских магистралей. Задачей предлагаемого технического решения является расширение арсенала технических средств, используемых в качестве стационарных воздухоочиститетелей. Предлагаемый воздухоочиститель, содержит корпус с вентилятором, фильтр предварительной очистки и поглощающий фильтр, установленный после вентилятора. Фильтр предварительной очистки установлен на входе воздухоочистителя 294 Предлагаемое техническое решение относится к области экологической защиты окружающей среды и, в частности, к очистке загрязненного воздуха в городах и крупных населенных пунктах. Воздухоочиститель может быть использован в районах стационарных (точечных) источников загрязнения атмосферы. Для размещения стационарных воздухоочистителей, преимущественно, выбирают промышленные и строительные предприятия, вносящие основную долю в загрязнение атмосферы города, крупные стоянки автотранспорта,остановки автобусов на интенсивных городских магистралях, перекрестки городских магистралей. Известно воздухоочистительное устройство, у которого фильтрующий элемент - складчатый фильтр содержит зигзагообразно сложенную фильтрующую поверхность из электретного листового материала (2257942, кл. В 0146/52, 2005). Складчатый фильтр выполнен таким образом, что фильтрующая поверхность образована в виде регулярной складчатой структуры, состоящей из плоских граней в виде параллелограммов,соединенных между собой прямыми ребрами в виде секторов цилиндрической поверхности по всем сопрягаемым сторонам параллелограммов. Известно устройство для очистки приточного воздуха (2212592, кл.243/16, 2003). Устройство содержит корпус,в котором последовательно расположены задерживающий,осаждающий и поглощающий фильтрующие элементы, а также электровентилятор, узел защиты от атмосферных осадков,разлагающий фильтрующий элемент, первичные преобразователи и формирователь управляющих сигналов и контроля. Известно устройство, предназначенное для фильтрации (2211079, кл. В 0146/52, публ. 2003). Фильтр для очистки воздуха от твердых и жидких аэрозолей содержит предфильтр,фильтрующий элемент,расположенный коаксиально с внутренним перфорированным цилиндром, крышку и дно. Фильтрующий элемент выполнен из складчатого нетканого материала на основе тонких волокон. Известен аэрозольный фильтр,который содержит корпус,в котором размещены фильтрующие элементы,выполненные из зигзагообразно сложенного фильтровального материала с расположенными между складками разделителями (2192916, кл. В 0146/52,2002). Фильтрующие элементы последовательно установлены в корпусе и выполнены из слоев волокнистого фильтровального материала различной плотности, при этом первый по потоку загрязненного воздуха слой фильтровального материала изготовлен из крупноволокнистого материала с размером волокон 5-10 мкм с низкой плотностью упаковки волокон не более 0,04, а второй - из тонковолокнистого материала с размером волокон 0,2-0,4 мкм с высокой плотностью упаковки волокон не более 0,25. 2 Известен фильтр для очистки воздуха (35601, кл. В 0153/04, 2004). Фильтр содержит корпус, внутри которого помещен фильтрующий элемент из фильтрующего материала, закрепленного на каркасе. Фильтрующий элемент выполнен съемным, в качестве материала каркаса выбран коррозионностойкий материал, при этом фильтрующий элемент установлен с зазором относительно стенок корпуса для прохода очищаемого воздуха, а корпус фильтра имеет трапециевидную форму. В качестве фильтрующего материала выбрана ткань из полимерного волокна. Наиболее близким аналогом к предлагаемому техническому решению является устройство для очистки приточного воздуха (2212592, кл.243/16, 2003). Устройство включает- задерживающий фильтрующий элемент,который выполняет функцию фильтра предварительной очистки(в качестве фильтрующего материала используют ткань,бумагу, пластмассовые сетки фильтр может быть многослойным, на фильтрующий материал может быть нанесено антимикробное покрытие) осаждающий фильтрующий элемент(выполняется в виде электрических коронарных и осадительных электродов)- поглощающий фильтрующий элемент, который выполняет функцию поглощающего фильтра (в качестве поглотителя используют древесный уголь или ионно-обменные смолы) разлагающий фильтрующий элемент,состоящий из пористого наполнителя с нанесенным фотокатализатором и источника ультрафиолетового излучения- узел защиты от атмосферных осадков- первичные преобразователи, выполненные в виде датчиков и элементов контроля,формирователь управляющих сигналов и контроля. Задачей предлагаемого технического решения является расширение арсенала технических средств,используемых в качестве стационарных воздухоочиститетелей для очистки загрязненного воздуха. Поставленная задача решается тем, что воздухоочиститель стационарный, содержит корпус с вентилятором, фильтр предварительной очистки и поглощающий фильтр, установленный после вентилятора. Фильтр предварительной очистки установлен на входе воздухоочистителя перед вентилятором и выполнен из крупноволокнистого материала, содержащего высокодисперсный сорбент с высокопористыми частицами диаметром 1-100 мкм, упакованный в слои. Поглощающий фильтр включает смесь угольного адсорбента и хемосорбента на угольной основе. Воздухоочиститель может быть снабжен несколькими дополнительными фильтрами- фильтром, установленным перед поглощающим фильтром и предназначенным для бактерицидной обработки воздуха- фильтром, установленным за поглощающим фильтром, и выполненным в виде тканого фильтра из полимерного волокна, либо из боросиликатного волокна- фильтром, установленным на выходе воздухоочистителя и содержащим смесь солейи . Фильтр предварительной очистки, поглощающий фильтр и дополнительные фильтры выполнены в виде съемных очищаемых или заменяемых кассет. Корпус воздухоочистителя выполнен плоским, а стенки корпуса выполнены преимущественно перфорированными. Стенки корпуса воздухоочистителя имеют прямоугольную форму преимущественно с размерами 120 см х 150 см или 350 см х 340 см. На прямоугольные плоские поверхности стенок корпуса воздухоочистителя может быть нанесена социальная реклама или информация экологического характера. Воздухоочиститель стационарный изображен на прилагаемых чертежах, где на фиг. 1 и фиг. 2 показан общий вид двух типов воздухоочистителей на фиг. 3 представлено схематическое изображение воздухоочистителя с набором различных фильтров на фиг. 4 - показана конструкция части воздухоочистителя,содержащая фильтр предварительной очистки и вентилятор. Воздухоочиститель стационарный (фиг. 1 и фиг. 2) выполнен с плоским корпусом,преимущественно, с перфорированными стенками, и имеющим прямоугольную форму. Размеры стенок корпуса, преимущественно, 120 см х 150 см и 350 см х 340 см. Воздухоочиститель стационарный снабжен фильтрами, которые выполнены в виде съемных очищаемых или заменяемых кассет. На фиг. 3 показано схематическое изображение воздухоочистителя с набором различных фильтров. Воздухоочиститель снабжен корпусом 1, в котором по ходу воздуха, начиная от перфорированной стенки, установлены фильтр предварительной очистки 2, размещенный в полости 3 вентилятор 4,дополнительный фильтр 5, поглощающий фильтр 6,дополнительные фильтры 7 и 8. Фильтр предварительной очистки 2 выполнен из крупноволокнистого материала,содержащего высокодисперсный сорбент с высокопористыми частицами диаметром 1-100 мкм, упакованный в слои. Дополнительный фильтр 5 предназначен для бактерицидной обработки воздуха и содержит,например, кристаллы йода. Поглощающий фильтр 6 заполнен смесью угольного адсорбента и хемосорбента на угольной основе. Угольный адсорбент поглощающего фильтра 6 может быть представлен в виде дробленного активного угля, а хемосорбент - в виде активного угля, содержащего соли меди, хрома, серебра. Дополнительный фильтр 7 выполнен в виде тканого фильтра из полимерного волокна, либо из боросиликатного волокна, а дополнительный фильтр 8 содержит смесь солейи . Отсутствие отдельных дополнительных или всех дополнительных фильтров не влияет существенным образом на работоспособность воздухоочистителя. На фиг. 4 показана конструкция части воздухоочистителя, содержащая фильтр предварительной очистки 2 и вентилятор 4. Воздухоочистители с плоским корпусом с размерами 120 см х 150 см размещают,преимущественно, около магазинов, кафе, остановок общественного транспорта, на перекрестках автомагистралей, а воздухоочистители с плоским корпусом с размерами 350 см х 340 см размещают,преимущественно, на крышах зданий и высотных сооружениях, вдоль автомагистралей, идущих за пределы города, крупных стоянок автотранспорта. Установленный воздухоочиститель используют следующим образом. Под действием вентилятора 4 воздух через перфорацию в стенке корпуса 1 и фильтр предварительной очистки 2 подается в полость корпуса 3 и далее проходит последовательно через систему фильтров 5 - 8. В фильтре предварительной очистки 2 улавливаются крупнодисперсные механические частицы и аэрозоли. В дополнительном фильтре 5 происходит бактерицидная обработка воздуха, в поглощающем фильтре 6 воздух подвергается адсорбционной и хемосорбционной очистке. В дополнительном фильтре 7 улавливаются мелкодисперсные механические частицы, аэрозоли, микроорганизмы,радионуклиды, а в дополнительном фильтре 8 воздух насыщается микроэлементами и обогащается легкими аэроионами. Очищенный воздух через перфорацию в корпусе выводится наружу. Дополнительным эффектом от размещения предлагаемых воздухоочистителей является также и то, что прямоугольные поверхности плоских корпусов воздухоочистителей можно использовать для размещения информационных материалов,например, социальной рекламы или информации экологического характера. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Воздухоочиститель стационарный,содержащий корпус с вентилятором, фильтр предварительной очистки и поглощающий фильтр,установленный после вентилятора, отличающийся тем, что фильтр предварительной очистки установлен на входе воздухоочистителя перед вентилятором и выполнен из крупноволокнистого материала, содержащего высокодисперсный сорбент с высокопористыми частицами диаметром 1-100 мкм, упакованный в слои, а поглощающий фильтр включает смесь угольного адсорбента и хемосорбента на угольной основе. 2. Воздухоочиститель по п.1, отличающийся тем, что он снабжен дополнительным фильтром,установленным перед поглощающим фильтром, и предназначенным для бактерицидной обработки воздуха. 3. Воздухоочиститель по п.1, отличающийся тем, что он снабжен дополнительным фильтром,установленным за поглощающим фильтром, и выполненным в виде тканого фильтра из полимерного волокна, либо из боросиликатного волокна. 3 294 4. Воздухоочиститель по п.1, отличающийся тем, что он снабжен дополнительным фильтром,установленным на выходе воздухоочистителя и содержащим смесь солейи КС. 5. Воздухоочиститель по п.1, отличающийся тем, что фильтр предварительной очистки и поглощающий фильтр выполнены в виде съемных очищаемых или заменяемых кассет. 6. Воздухоочиститель по п.п.2-4,отличающийся тем, что дополнительные фильтры выполнены в виде съемных очищаемых или заменяемых кассет. 7. Воздухоочиститель по п.1, отличающийся тем, что корпус воздухоочистителя выполнен плоским,а стенки корпуса выполнены преимущественно перфорированными. 8. Воздухоочиститель по п.п.1 и 7,отличающийся тем,что стенки корпуса воздухоочистителя имеют прямоугольную форму преимущественно с размерами 120 см х 150 см или 350 см х 340 см. 9. Воздухоочиститель по п.п.1 и 7,отличающийся тем, что на прямоугольные плоские поверхности стенок корпуса нанесена социальная реклама или информация экологического характера.
