Адаптер для статического миксера зарядной машины
Номер полезной модели: 1814
Опубликовано: 15.11.2016
Авторы: Оверченко Михаил Николаевич, Мозер Сергей Петрович, Луньков Александр Геннадьевич
Формула / Реферат
(57) Изобретение относится к эксплуатации подземных смесительнозарядных машин, в частности к средствам соединения зарядного шланга и статического миксера. Корпус распылителя включает расположенные последовательно входной, переходной и выходной элементы. Входной элемент выполнен с внутренней резьбой под фиксирующую гайку с внешней резьбой, жестко фиксирующую статический миксер внутри входного элемента. Переходной элемент выполнен с внутренним диаметром меньше диаметра статического миксера. Выходной элемент выполнен с внешней резьбой, соответствующей внутренней резьбе зарядного шланга, и выступом с гранями.
Текст

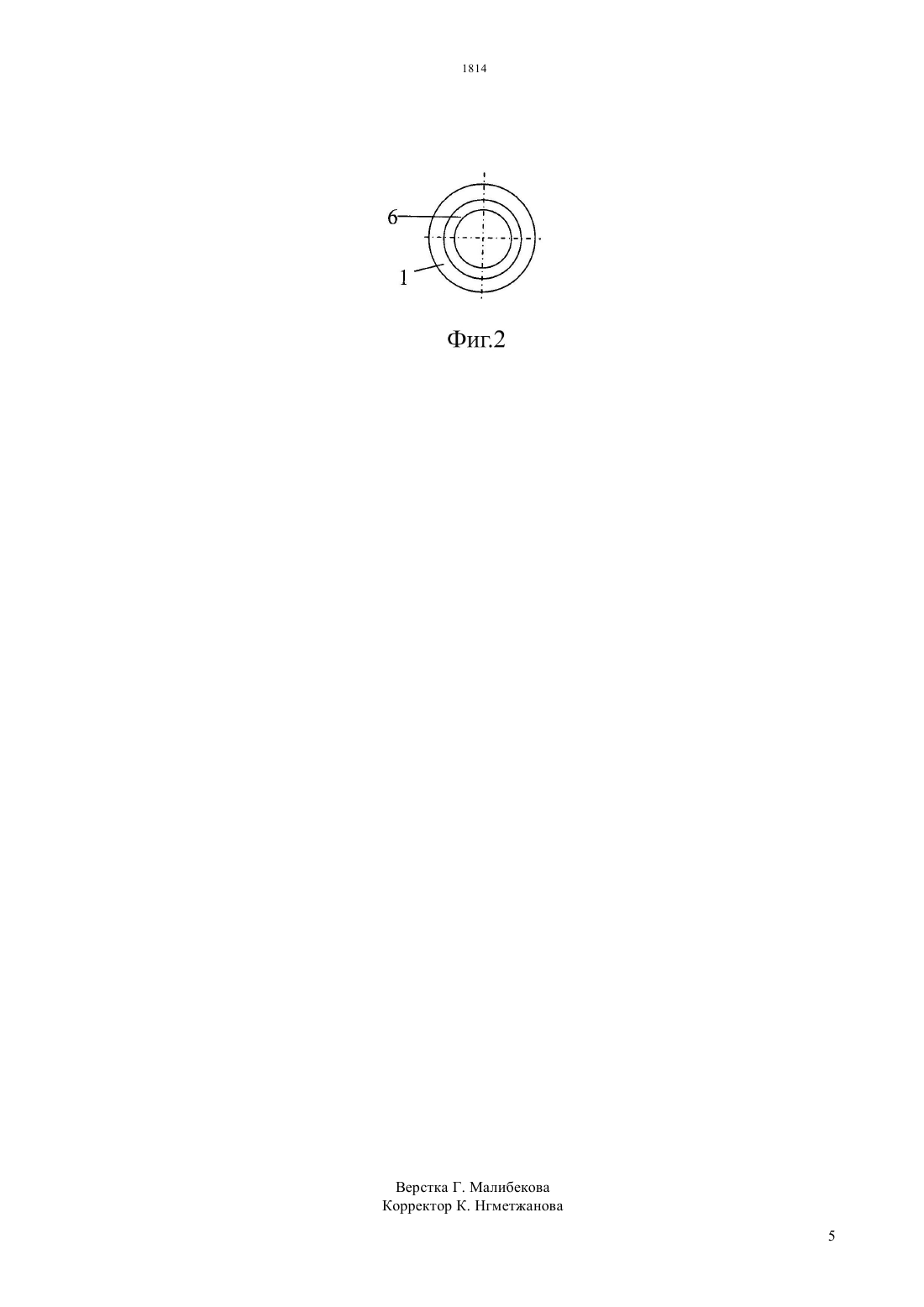

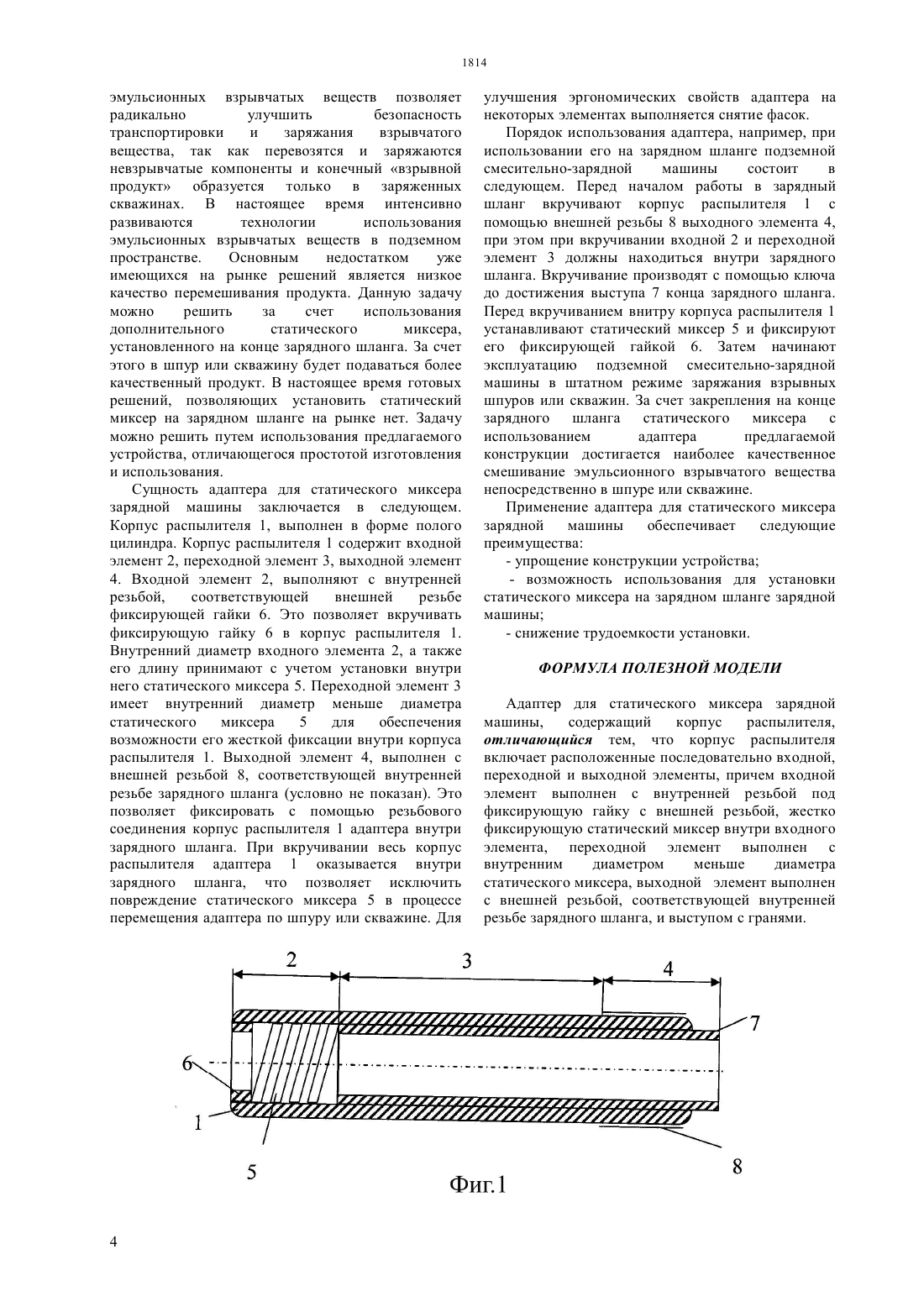

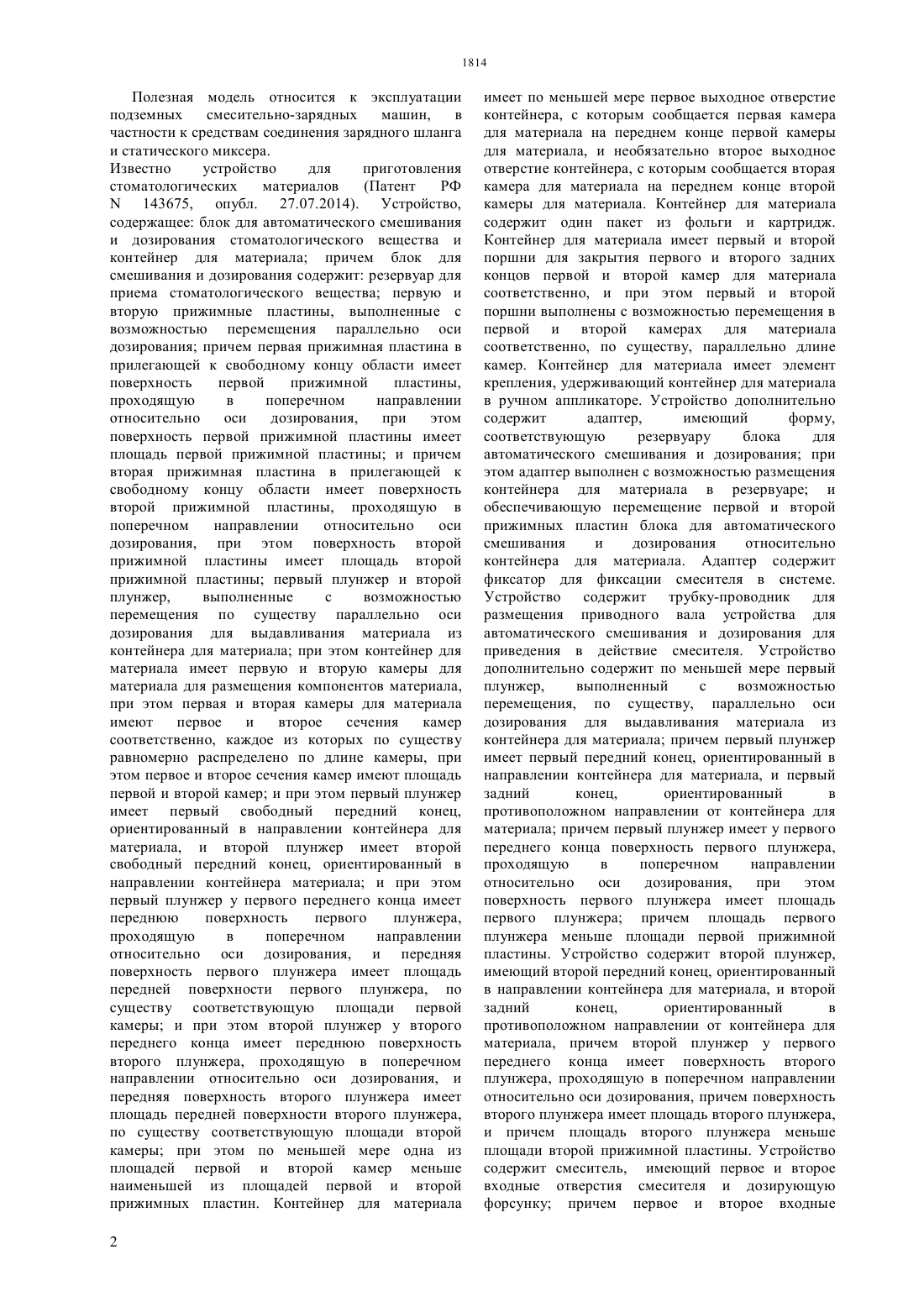

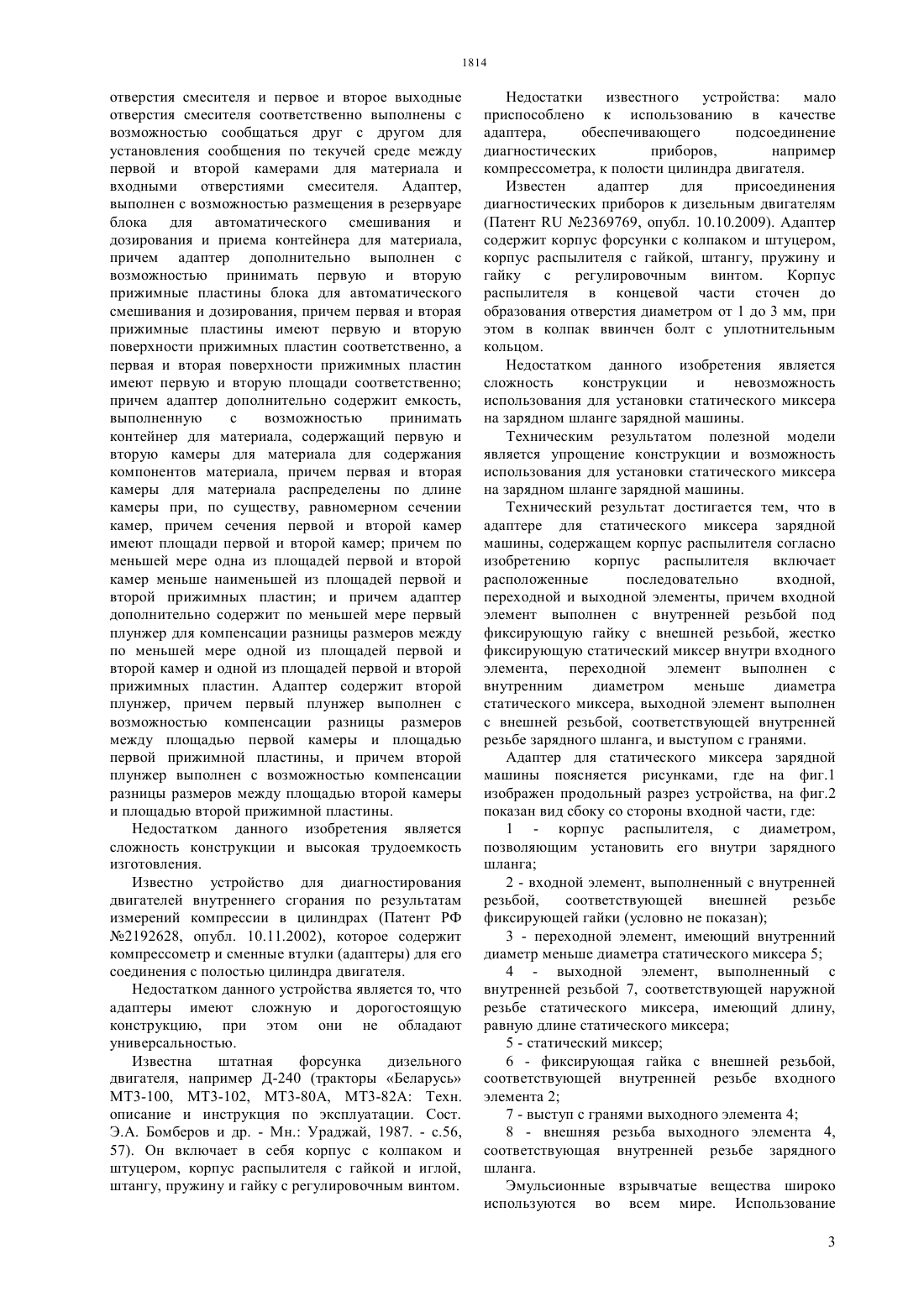

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ и статического миксера. Корпус распылителя включает расположенные последовательно входной,переходной и выходной элементы. Входной элемент выполнен с внутренней резьбой под фиксирующую гайку с внешней резьбой, жестко фиксирующую статический миксер внутри входного элемента. Переходной элемент выполнен с внутренним диаметром меньше диаметра статического миксера. Выходной элемент выполнен с внешней резьбой,соответствующей внутренней резьбе зарядного шланга, и выступом с гранями.(76) Оверченко Михаил НиколаевичЛуньков Александр ГеннадьевичМозер Сергей Петрович(54) АДАПТЕР ДЛЯ СТАТИЧЕСКОГО МИКСЕРА ЗАРЯДНОЙ МАШИНЫ(57) Изобретение относится к эксплуатации подземных смесительно-зарядных машин,в частности к средствам соединения зарядного шланга Полезная модель относится к эксплуатации подземных смесительно-зарядных машин,в частности к средствам соединения зарядного шланга и статического миксера. Известно устройство для приготовления стоматологических материалов(Патент РФ 143675, опубл. 27.07.2014). Устройство,содержащее блок для автоматического смешивания и дозирования стоматологического вещества и контейнер для материала причем блок для смешивания и дозирования содержит резервуар для приема стоматологического вещества первую и вторую прижимные пластины, выполненные с возможностью перемещения параллельно оси дозирования причем первая прижимная пластина в прилегающей к свободному концу области имеет поверхность первой прижимной пластины,проходящую в поперечном направлении относительно оси дозирования,при этом поверхность первой прижимной пластины имеет площадь первой прижимной пластины и причем вторая прижимная пластина в прилегающей к свободному концу области имеет поверхность второй прижимной пластины, проходящую в поперечном направлении относительно оси дозирования, при этом поверхность второй прижимной пластины имеет площадь второй прижимной пластины первый плунжер и второй плунжер,выполненные с возможностью перемещения по существу параллельно оси дозирования для выдавливания материала из контейнера для материала при этом контейнер для материала имеет первую и вторую камеры для материала для размещения компонентов материала,при этом первая и вторая камеры для материала имеют первое и второе сечения камер соответственно, каждое из которых по существу равномерно распределено по длине камеры, при этом первое и второе сечения камер имеют площадь первой и второй камер и при этом первый плунжер имеет первый свободный передний конец,ориентированный в направлении контейнера для материала, и второй плунжер имеет второй свободный передний конец, ориентированный в направлении контейнера материала и при этом первый плунжер у первого переднего конца имеет переднюю поверхность первого плунжера,проходящую в поперечном направлении относительно оси дозирования, и передняя поверхность первого плунжера имеет площадь передней поверхности первого плунжера, по существу соответствующую площади первой камеры и при этом второй плунжер у второго переднего конца имеет переднюю поверхность второго плунжера, проходящую в поперечном направлении относительно оси дозирования, и передняя поверхность второго плунжера имеет площадь передней поверхности второго плунжера,по существу соответствующую площади второй камеры при этом по меньшей мере одна из площадей первой и второй камер меньше наименьшей из площадей первой и второй прижимных пластин. Контейнер для материала 2 имеет по меньшей мере первое выходное отверстие контейнера, с которым сообщается первая камера для материала на переднем конце первой камеры для материала, и необязательно второе выходное отверстие контейнера, с которым сообщается вторая камера для материала на переднем конце второй камеры для материала. Контейнер для материала содержит один пакет из фольги и картридж. Контейнер для материала имеет первый и второй поршни для закрытия первого и второго задних концов первой и второй камер для материала соответственно, и при этом первый и второй поршни выполнены с возможностью перемещения в первой и второй камерах для материала соответственно, по существу, параллельно длине камер. Контейнер для материала имеет элемент крепления, удерживающий контейнер для материала в ручном аппликаторе. Устройство дополнительно содержит адаптер,имеющий форму,соответствующую резервуару блока для автоматического смешивания и дозирования при этом адаптер выполнен с возможностью размещения контейнера для материала в резервуаре и обеспечивающую перемещение первой и второй прижимных пластин блока для автоматического смешивания и дозирования относительно контейнера для материала. Адаптер содержит фиксатор для фиксации смесителя в системе. Устройство содержит трубку-проводник для размещения приводного вала устройства для автоматического смешивания и дозирования для приведения в действие смесителя. Устройство дополнительно содержит по меньшей мере первый плунжер,выполненный с возможностью перемещения, по существу, параллельно оси дозирования для выдавливания материала из контейнера для материала причем первый плунжер имеет первый передний конец, ориентированный в направлении контейнера для материала, и первый задний конец,ориентированный в противоположном направлении от контейнера для материала причем первый плунжер имеет у первого переднего конца поверхность первого плунжера,проходящую в поперечном направлении относительно оси дозирования,при этом поверхность первого плунжера имеет площадь первого плунжера причем площадь первого плунжера меньше площади первой прижимной пластины. Устройство содержит второй плунжер,имеющий второй передний конец, ориентированный в направлении контейнера для материала, и второй задний конец,ориентированный в противоположном направлении от контейнера для материала, причем второй плунжер у первого переднего конца имеет поверхность второго плунжера, проходящую в поперечном направлении относительно оси дозирования, причем поверхность второго плунжера имеет площадь второго плунжера,и причем площадь второго плунжера меньше площади второй прижимной пластины. Устройство содержит смеситель, имеющий первое и второе входные отверстия смесителя и дозирующую форсунку причем первое и второе входные отверстия смесителя и первое и второе выходные отверстия смесителя соответственно выполнены с возможностью сообщаться друг с другом для установления сообщения по текучей среде между первой и второй камерами для материала и входными отверстиями смесителя. Адаптер,выполнен с возможностью размещения в резервуаре блока для автоматического смешивания и дозирования и приема контейнера для материала,причем адаптер дополнительно выполнен с возможностью принимать первую и вторую прижимные пластины блока для автоматического смешивания и дозирования, причем первая и вторая прижимные пластины имеют первую и вторую поверхности прижимных пластин соответственно, а первая и вторая поверхности прижимных пластин имеют первую и вторую площади соответственно причем адаптер дополнительно содержит емкость,выполненную с возможностью принимать контейнер для материала, содержащий первую и вторую камеры для материала для содержания компонентов материала, причем первая и вторая камеры для материала распределены по длине камеры при, по существу, равномерном сечении камер, причем сечения первой и второй камер имеют площади первой и второй камер причем по меньшей мере одна из площадей первой и второй камер меньше наименьшей из площадей первой и второй прижимных пластин и причем адаптер дополнительно содержит по меньшей мере первый плунжер для компенсации разницы размеров между по меньшей мере одной из площадей первой и второй камер и одной из площадей первой и второй прижимных пластин. Адаптер содержит второй плунжер, причем первый плунжер выполнен с возможностью компенсации разницы размеров между площадью первой камеры и площадью первой прижимной пластины, и причем второй плунжер выполнен с возможностью компенсации разницы размеров между площадью второй камеры и площадью второй прижимной пластины. Недостатком данного изобретения является сложность конструкции и высокая трудоемкость изготовления. Известно устройство для диагностирования двигателей внутреннего сгорания по результатам измерений компрессии в цилиндрах (Патент РФ 2192628, опубл. 10.11.2002), которое содержит компрессометр и сменные втулки (адаптеры) для его соединения с полостью цилиндра двигателя. Недостатком данного устройства является то, что адаптеры имеют сложную и дорогостоящую конструкцию, при этом они не обладают универсальностью. Известна штатная форсунка дизельного двигателя, например Д-240 (тракторы Беларусь МТ 3-100, МТ 3-102, МТ 3-80 А, МТ 3-82 А Техн. описание и инструкция по эксплуатации. Сост. Э.А. Бомберов и др. - Мн. Ураджай, 1987. - с.56,57). Он включает в себя корпус с колпаком и штуцером, корпус распылителя с гайкой и иглой,штангу, пружину и гайку с регулировочным винтом. Недостатки известного устройства мало приспособлено к использованию в качестве адаптера,обеспечивающего подсоединение диагностических приборов,например компрессометра, к полости цилиндра двигателя. Известен адаптер для присоединения диагностических приборов к дизельным двигателям(Патент 2369769, опубл. 10.10.2009). Адаптер содержит корпус форсунки с колпаком и штуцером,корпус распылителя с гайкой, штангу, пружину и гайку с регулировочным винтом. Корпус распылителя в концевой части сточен до образования отверстия диаметром от 1 до 3 мм, при этом в колпак ввинчен болт с уплотнительным кольцом. Недостатком данного изобретения является сложность конструкции и невозможность использования для установки статического миксера на зарядном шланге зарядной машины. Техническим результатом полезной модели является упрощение конструкции и возможность использования для установки статического миксера на зарядном шланге зарядной машины. Технический результат достигается тем, что в адаптере для статического миксера зарядной машины, содержащем корпус распылителя согласно изобретению корпус распылителя включает расположенные последовательно входной,переходной и выходной элементы, причем входной элемент выполнен с внутренней резьбой под фиксирующую гайку с внешней резьбой, жестко фиксирующую статический миксер внутри входного элемента, переходной элемент выполнен с внутренним диаметром меньше диаметра статического миксера, выходной элемент выполнен с внешней резьбой, соответствующей внутренней резьбе зарядного шланга, и выступом с гранями. Адаптер для статического миксера зарядной машины поясняется рисунками, где на фиг.1 изображен продольный разрез устройства, на фиг.2 показан вид сбоку со стороны входной части, где 1 - корпус распылителя, с диаметром,позволяющим установить его внутри зарядного шланга 2 - входной элемент, выполненный с внутренней резьбой,соответствующей внешней резьбе фиксирующей гайки (условно не показан) 3 - переходной элемент, имеющий внутренний диаметр меньше диаметра статического миксера 5 4 - выходной элемент, выполненный с внутренней резьбой 7, соответствующей наружной резьбе статического миксера, имеющий длину,равную длине статического миксера 5 - статический миксер 6 - фиксирующая гайка с внешней резьбой,соответствующей внутренней резьбе входного элемента 2 7 - выступ с гранями выходного элемента 4 8 - внешняя резьба выходного элемента 4,соответствующая внутренней резьбе зарядного шланга. Эмульсионные взрывчатые вещества широко используются во всем мире. Использование 3 эмульсионных взрывчатых веществ позволяет радикально улучшить безопасность транспортировки и заряжания взрывчатого вещества, так как перевозятся и заряжаются невзрывчатые компоненты и конечный взрывной продукт образуется только в заряженных скважинах. В настоящее время интенсивно развиваются технологии использования эмульсионных взрывчатых веществ в подземном пространстве. Основным недостатком уже имеющихся на рынке решений является низкое качество перемешивания продукта. Данную задачу можно решить за счет использования дополнительного статического миксера,установленного на конце зарядного шланга. За счет этого в шпур или скважину будет подаваться более качественный продукт. В настоящее время готовых решений, позволяющих установить статический миксер на зарядном шланге на рынке нет. Задачу можно решить путем использования предлагаемого устройства, отличающегося простотой изготовления и использования. Сущность адаптера для статического миксера зарядной машины заключается в следующем. Корпус распылителя 1, выполнен в форме полого цилиндра. Корпус распылителя 1 содержит входной элемент 2, переходной элемент 3, выходной элемент 4. Входной элемент 2, выполняют с внутренней резьбой,соответствующей внешней резьбе фиксирующей гайки 6. Это позволяет вкручивать фиксирующую гайку 6 в корпус распылителя 1. Внутренний диаметр входного элемента 2, а также его длину принимают с учетом установки внутри него статического миксера 5. Переходной элемент 3 имеет внутренний диаметр меньше диаметра статического миксера 5 для обеспечения возможности его жесткой фиксации внутри корпуса распылителя 1. Выходной элемент 4, выполнен с внешней резьбой 8, соответствующей внутренней резьбе зарядного шланга (условно не показан). Это позволяет фиксировать с помощью резьбового соединения корпус распылителя 1 адаптера внутри зарядного шланга. При вкручивании весь корпус распылителя адаптера 1 оказывается внутри зарядного шланга, что позволяет исключить повреждение статического миксера 5 в процессе перемещения адаптера по шпуру или скважине. Для улучшения эргономических свойств адаптера на некоторых элементах выполняется снятие фасок. Порядок использования адаптера, например, при использовании его на зарядном шланге подземной смесительно-зарядной машины состоит в следующем. Перед началом работы в зарядный шланг вкручивают корпус распылителя 1 с помощью внешней резьбы 8 выходного элемента 4,при этом при вкручивании входной 2 и переходной элемент 3 должны находиться внутри зарядного шланга. Вкручивание производят с помощью ключа до достижения выступа 7 конца зарядного шланга. Перед вкручиванием внитру корпуса распылителя 1 устанавливают статический миксер 5 и фиксируют его фиксирующей гайкой 6. Затем начинают эксплуатацию подземной смесительно-зарядной машины в штатном режиме заряжания взрывных шпуров или скважин. За счет закрепления на конце зарядного шланга статического миксера с использованием адаптера предлагаемой конструкции достигается наиболее качественное смешивание эмульсионного взрывчатого вещества непосредственно в шпуре или скважине. Применение адаптера для статического миксера зарядной машины обеспечивает следующие преимущества- возможность использования для установки статического миксера на зарядном шланге зарядной машины- снижение трудоемкости установки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Адаптер для статического миксера зарядной машины,содержащий корпус распылителя,отличающийся тем, что корпус распылителя включает расположенные последовательно входной,переходной и выходной элементы, причем входной элемент выполнен с внутренней резьбой под фиксирующую гайку с внешней резьбой, жестко фиксирующую статический миксер внутри входного элемента, переходной элемент выполнен с внутренним диаметром меньше диаметра статического миксера, выходной элемент выполнен с внешней резьбой, соответствующей внутренней резьбе зарядного шланга, и выступом с гранями.
МПК / Метки
МПК: F42D 99/00
Метки: машины, статического, адаптер, зарядной, миксера
