Прицел ночного видения

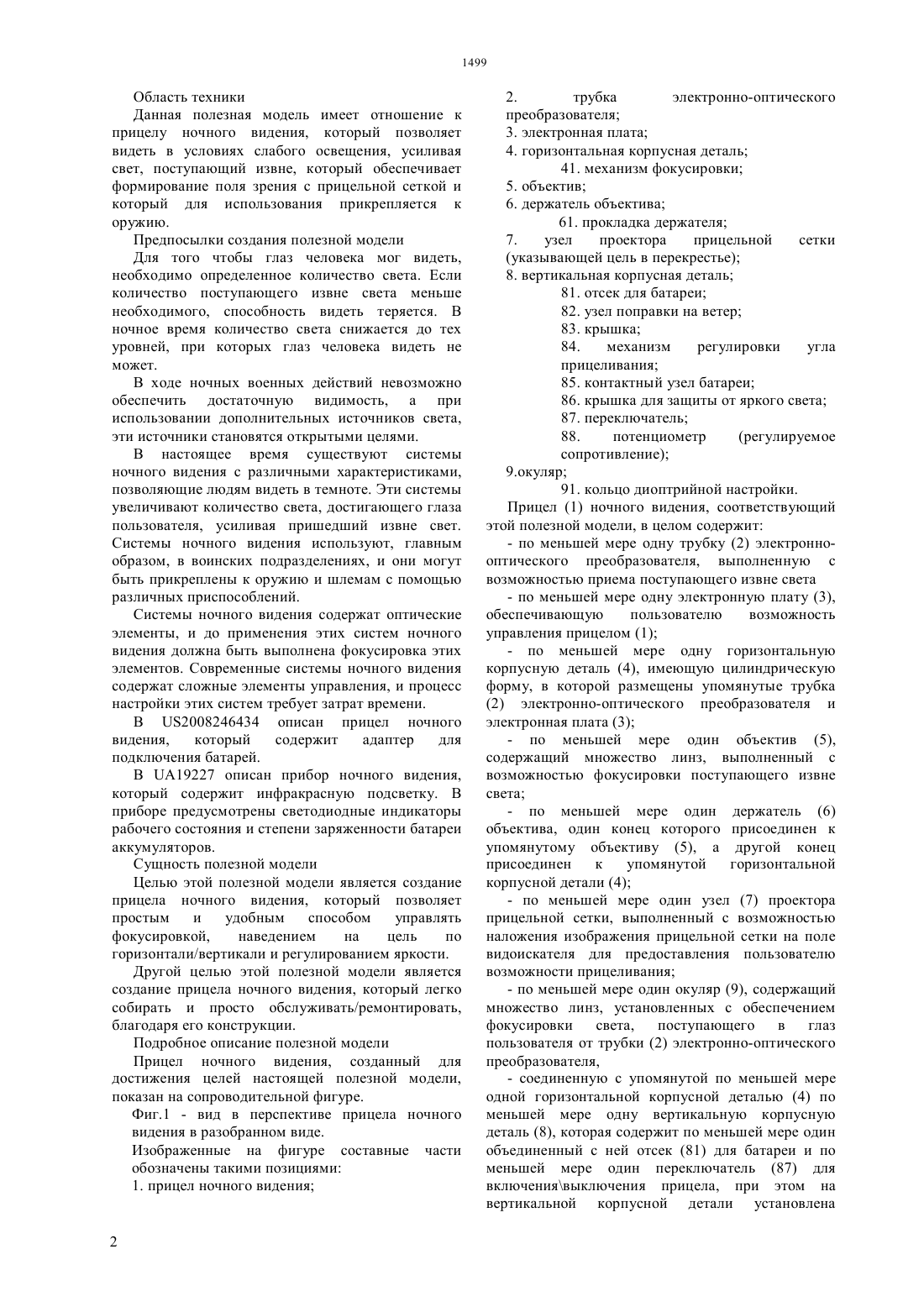

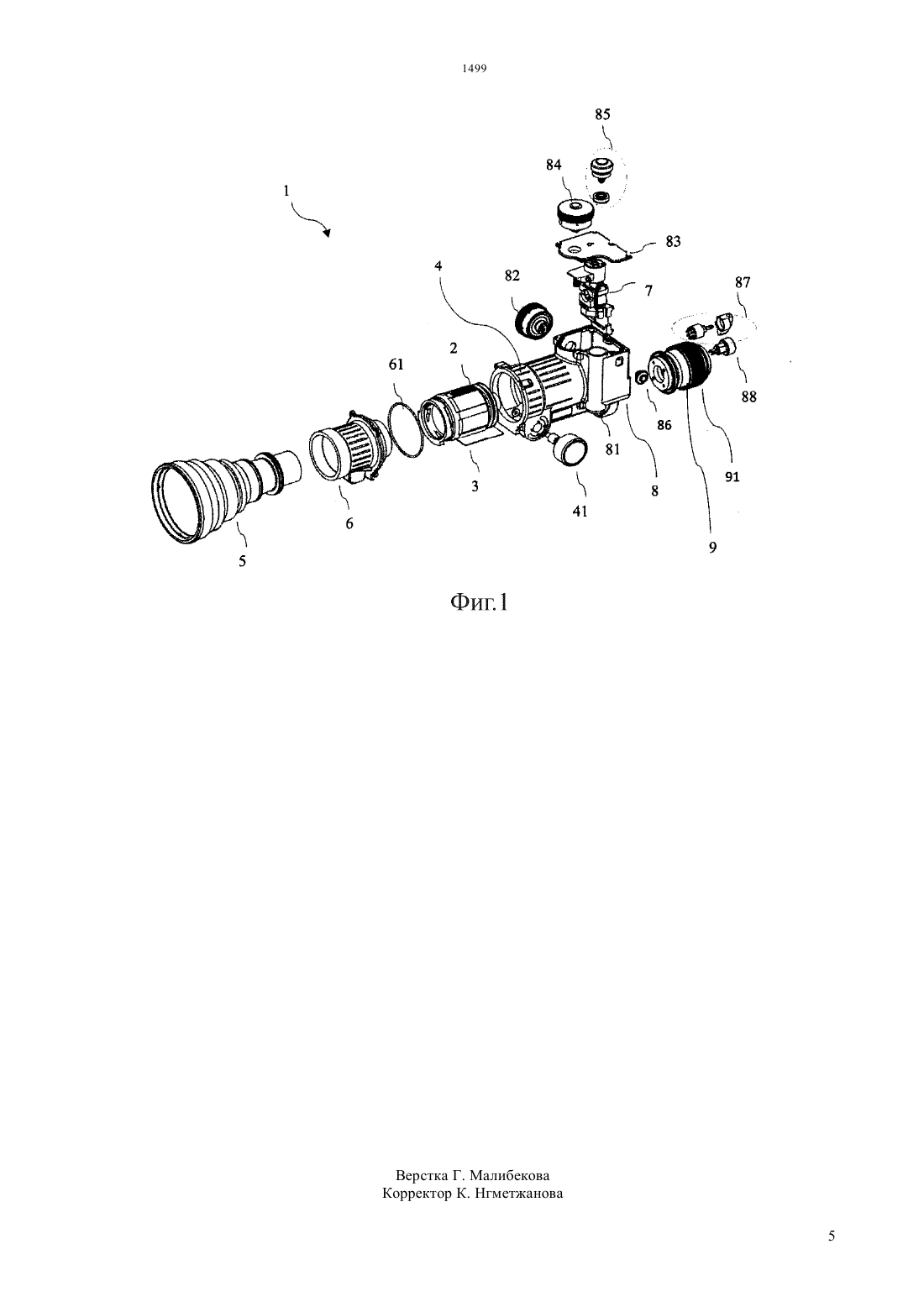

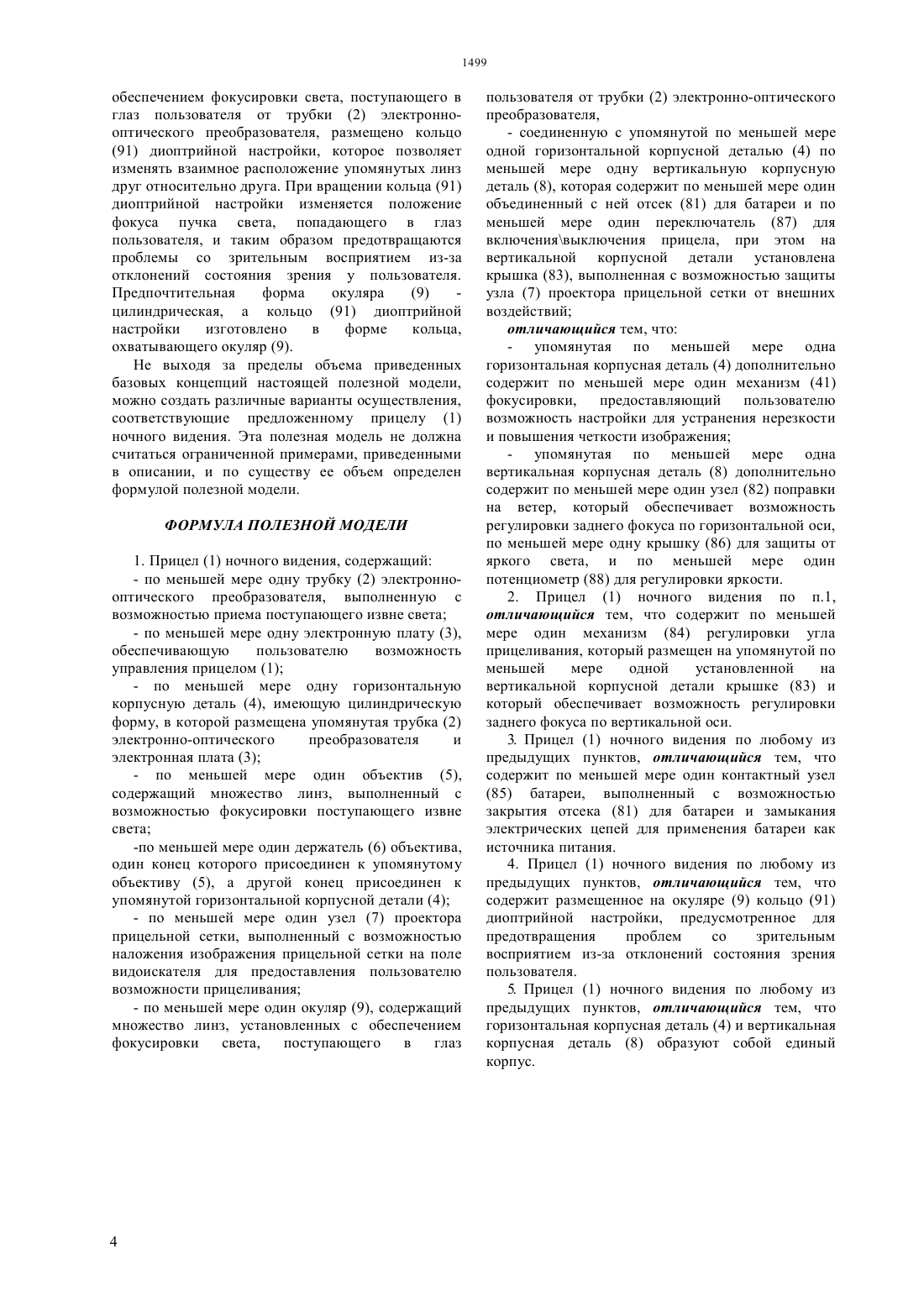

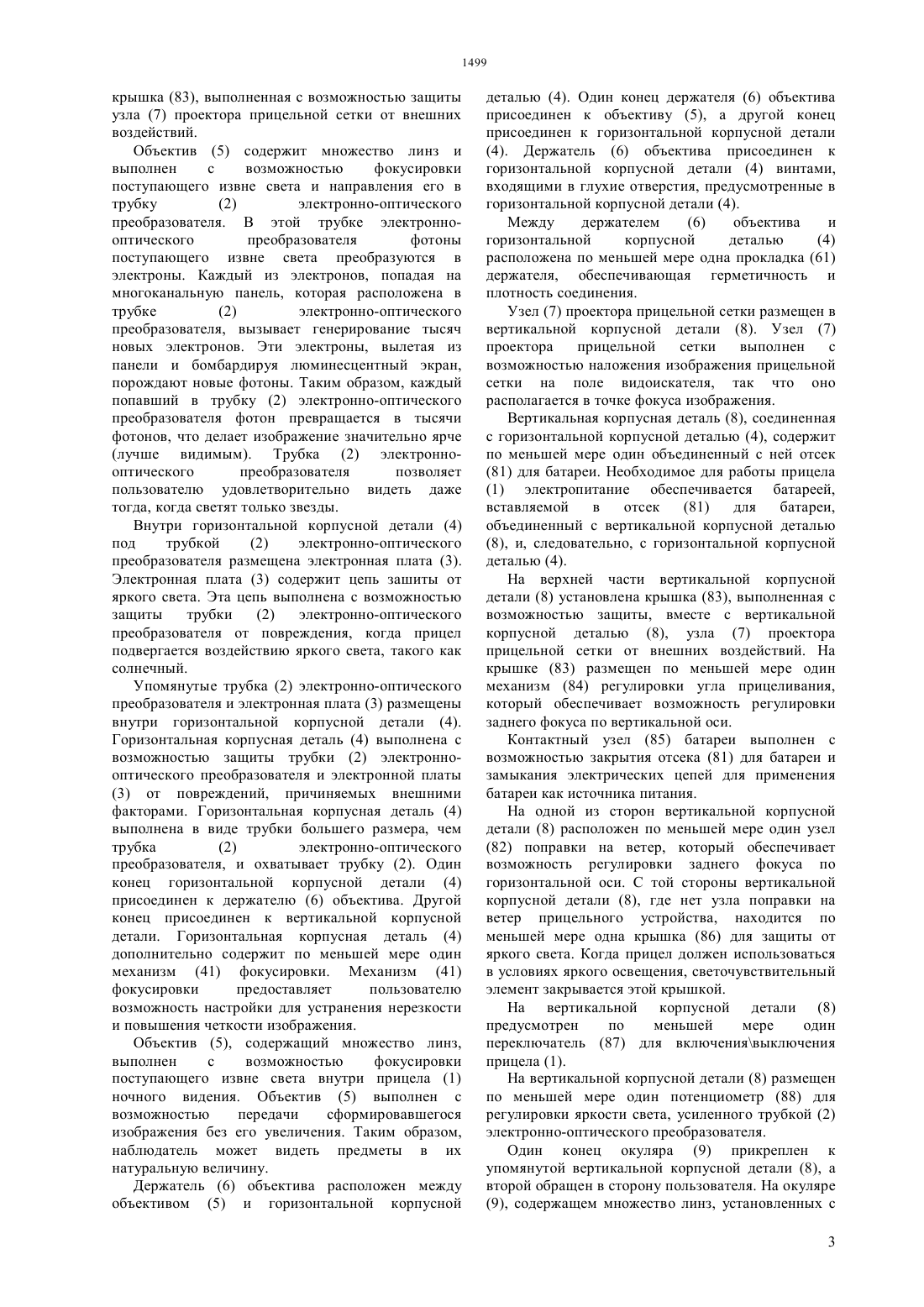

(51) 41 1/32 (2006.01) 02 13/16 (2006.01) 02 23/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ 00/52510 1, 08.09.20002009/0224154 1, 10.09.2009(57) Данная полезная модель имеет отношение к прицелу ночного видения, который позволяет видеть в условиях слабого освещения, усиливая свет, поступающий извне, который обеспечивает формирование поля зрения с прицельной сеткой и который для использования прикрепляется к оружию. Целью этой полезной модели является создание прицела ночного видения, который позволяет простым и удобным способом управлять фокусировкой,наведением на цель по горизонтали/вертикали и регулированием яркости. Другой целью этой полезной модели является создание прицела ночного видения, который легко собирать и просто обслуживать/ремонтировать,благодаря его конструкции.(73) АСЕЛСАН ЭЛЕКТРОНИК САНАЙИ ВЕ ТИДЖАРЕТ АНОНИМ ШИРКЕТИ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Ляджин Алексей Владимирович Область техники Данная полезная модель имеет отношение к прицелу ночного видения, который позволяет видеть в условиях слабого освещения, усиливая свет, поступающий извне, который обеспечивает формирование поля зрения с прицельной сеткой и который для использования прикрепляется к оружию. Предпосылки создания полезной модели Для того чтобы глаз человека мог видеть,необходимо определенное количество света. Если количество поступающего извне света меньше необходимого, способность видеть теряется. В ночное время количество света снижается до тех уровней, при которых глаз человека видеть не может. В ходе ночных военных действий невозможно обеспечить достаточную видимость, а при использовании дополнительных источников света,эти источники становятся открытыми целями. В настоящее время существуют системы ночного видения с различными характеристиками,позволяющие людям видеть в темноте. Эти системы увеличивают количество света, достигающего глаза пользователя, усиливая пришедший извне свет. Системы ночного видения используют, главным образом, в воинских подразделениях, и они могут быть прикреплены к оружию и шлемам с помощью различных приспособлений. Системы ночного видения содержат оптические элементы, и до применения этих систем ночного видения должна быть выполнена фокусировка этих элементов. Современные системы ночного видения содержат сложные элементы управления, и процесс настройки этих систем требует затрат времени. В 2008246434 описан прицел ночного видения,который содержит адаптер для подключения батарей. В 19227 описан прибор ночного видения,который содержит инфракрасную подсветку. В приборе предусмотрены светодиодные индикаторы рабочего состояния и степени заряженности батареи аккумуляторов. Сущность полезной модели Целью этой полезной модели является создание прицела ночного видения, который позволяет простым и удобным способом управлять фокусировкой,наведением на цель по горизонтали/вертикали и регулированием яркости. Другой целью этой полезной модели является создание прицела ночного видения, который легко собирать и просто обслуживать/ремонтировать,благодаря его конструкции. Подробное описание полезной модели Прицел ночного видения, созданный для достижения целей настоящей полезной модели,показан на сопроводительной фигуре. Фиг.1 - вид в перспективе прицела ночного видения в разобранном виде. Изображенные на фигуре составные части обозначены такими позициями 1. прицел ночного видения 2. трубка электронно-оптического преобразователя 3. электронная плата 4. горизонтальная корпусная деталь 41. механизм фокусировки 5. объектив 6. держатель объектива 61. прокладка держателя 7. узел проектора прицельной сетки(указывающей цель в перекрестье) 8. вертикальная корпусная деталь 81. отсек для батареи 82. узел поправки на ветер 83. крышка 84. механизм регулировки угла прицеливания 85. контактный узел батареи 86. крышка для защиты от яркого света 87. переключатель 88. потенциометр(регулируемое сопротивление) 9.окуляр 91. кольцо диоптрийной настройки. Прицел (1) ночного видения, соответствующий этой полезной модели, в целом содержит- по меньшей мере одну трубку (2) электроннооптического преобразователя, выполненную с возможностью приема поступающего извне света- по меньшей мере одну электронную плату (3),обеспечивающую пользователю возможность управления прицелом (1)- по меньшей мере одну горизонтальную корпусную деталь (4), имеющую цилиндрическую форму, в которой размещены упомянутые трубка- по меньшей мере один объектив (5),содержащий множество линз, выполненный с возможностью фокусировки поступающего извне света- по меньшей мере один держатель (6) объектива, один конец которого присоединен к упомянутому объективу (5), а другой конец присоединен к упомянутой горизонтальной корпусной детали (4)- по меньшей мере один узел (7) проектора прицельной сетки, выполненный с возможностью наложения изображения прицельной сетки на поле видоискателя для предоставления пользователю возможности прицеливания- по меньшей мере один окуляр (9), содержащий множество линз, установленных с обеспечением фокусировки света, поступающего в глаз пользователя от трубки (2) электронно-оптического преобразователя,- соединенную с упомянутой по меньшей мере одной горизонтальной корпусной деталью (4) по меньшей мере одну вертикальную корпусную деталь (8), которая содержит по меньшей мере один объединенный с ней отсек (81) для батареи и по меньшей мере один переключатель (87) для включениявыключения прицела, при этом на вертикальной корпусной детали установлена крышка (83), выполненная с возможностью защиты узла (7) проектора прицельной сетки от внешних воздействий. Объектив (5) содержит множество линз и выполнен с возможностью фокусировки поступающего извне света и направления его в трубку(2) электронно-оптического преобразователя. В этой трубке электроннооптического преобразователя фотоны поступающего извне света преобразуются в электроны. Каждый из электронов, попадая на многоканальную панель, которая расположена в трубке(2) электронно-оптического преобразователя, вызывает генерирование тысяч новых электронов. Эти электроны, вылетая из панели и бомбардируя люминесцентный экран,порождают новые фотоны. Таким образом, каждый попавший в трубку (2) электронно-оптического преобразователя фотон превращается в тысячи фотонов, что делает изображение значительно ярче(лучше видимым). Трубка (2) электроннооптического преобразователя позволяет пользователю удовлетворительно видеть даже тогда, когда светят только звезды. Внутри горизонтальной корпусной детали (4) под трубкой(2) электронно-оптического преобразователя размещена электронная плата (3). Электронная плата (3) содержит цепь зашиты от яркого света. Эта цепь выполнена с возможностью защиты трубки(2) электронно-оптического преобразователя от повреждения, когда прицел подвергается воздействию яркого света, такого как солнечный. Упомянутые трубка (2) электронно-оптического преобразователя и электронная плата (3) размещены внутри горизонтальной корпусной детали (4). Горизонтальная корпусная деталь (4) выполнена с возможностью защиты трубки (2) электроннооптического преобразователя и электронной платы(3) от повреждений, причиняемых внешними факторами. Горизонтальная корпусная деталь (4) выполнена в виде трубки большего размера, чем трубка(2) электронно-оптического преобразователя, и охватывает трубку (2). Один конец горизонтальной корпусной детали (4) присоединен к держателю (6) объектива. Другой конец присоединен к вертикальной корпусной детали. Горизонтальная корпусная деталь (4) дополнительно содержит по меньшей мере один механизм (41) фокусировки. Механизм (41) фокусировки предоставляет пользователю возможность настройки для устранения нерезкости и повышения четкости изображения. Объектив (5), содержащий множество линз,выполнен с возможностью фокусировки поступающего извне света внутри прицела (1) ночного видения. Объектив (5) выполнен с возможностью передачи сформировавшегося изображения без его увеличения. Таким образом,наблюдатель может видеть предметы в их натуральную величину. Держатель (6) объектива расположен между объективом (5) и горизонтальной корпусной деталью (4). Один конец держателя (6) объектива присоединен к объективу (5), а другой конец присоединен к горизонтальной корпусной детали(4). Держатель (6) объектива присоединен к горизонтальной корпусной детали (4) винтами,входящими в глухие отверстия, предусмотренные в горизонтальной корпусной детали (4). Между держателем(4) расположена по меньшей мере одна прокладка (61) держателя, обеспечивающая герметичность и плотность соединения. Узел (7) проектора прицельной сетки размещен в вертикальной корпусной детали (8). Узел (7) проектора прицельной сетки выполнен с возможностью наложения изображения прицельной сетки на поле видоискателя, так что оно располагается в точке фокуса изображения. Вертикальная корпусная деталь (8), соединенная с горизонтальной корпусной деталью (4), содержит по меньшей мере один объединенный с ней отсек(81) для батареи. Необходимое для работы прицела(8), и, следовательно, с горизонтальной корпусной деталью (4). На верхней части вертикальной корпусной детали (8) установлена крышка (83), выполненная с возможностью защиты, вместе с вертикальной корпусной деталью (8), узла (7) проектора прицельной сетки от внешних воздействий. На крышке (83) размещен по меньшей мере один механизм (84) регулировки угла прицеливания,который обеспечивает возможность регулировки заднего фокуса по вертикальной оси. Контактный узел (85) батареи выполнен с возможностью закрытия отсека (81) для батареи и замыкания электрических цепей для применения батареи как источника питания. На одной из сторон вертикальной корпусной детали (8) расположен по меньшей мере один узел(82) поправки на ветер, который обеспечивает возможность регулировки заднего фокуса по горизонтальной оси. С той стороны вертикальной корпусной детали (8), где нет узла поправки на ветер прицельного устройства, находится по меньшей мере одна крышка (86) для защиты от яркого света. Когда прицел должен использоваться в условиях яркого освещения, светочувствительный элемент закрывается этой крышкой. На вертикальной корпусной детали (8) предусмотрен по меньшей мере один переключатель (87) для включениявыключения прицела (1). На вертикальной корпусной детали (8) размещен по меньшей мере один потенциометр (88) для регулировки яркости света, усиленного трубкой (2) электронно-оптического преобразователя. Один конец окуляра (9) прикреплен к упомянутой вертикальной корпусной детали (8), а второй обращен в сторону пользователя. На окуляре обеспечением фокусировки света, поступающего в глаз пользователя от трубки (2) электроннооптического преобразователя, размещено кольцо(91) диоптрийной настройки, которое позволяет изменять взаимное расположение упомянутых линз друг относительно друга. При вращении кольца (91) диоптрийной настройки изменяется положение фокуса пучка света, попадающего в глаз пользователя, и таким образом предотвращаются проблемы со зрительным восприятием из-за отклонений состояния зрения у пользователя. Предпочтительная форма окуляра(9) цилиндрическая, а кольцо (91) диоптрийной настройки изготовлено в форме кольца,охватывающего окуляр (9). Не выходя за пределы объема приведенных базовых концепций настоящей полезной модели,можно создать различные варианты осуществления,соответствующие предложенному прицелу (1) ночного видения. Эта полезная модель не должна считаться ограниченной примерами, приведенными в описании, и по существу ее объем определен формулой полезной модели. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Прицел (1) ночного видения, содержащий- по меньшей мере одну трубку (2) электроннооптического преобразователя, выполненную с возможностью приема поступающего извне света- по меньшей мере одну электронную плату (3),обеспечивающую пользователю возможность управления прицелом (1)- по меньшей мере одну горизонтальную корпусную деталь (4), имеющую цилиндрическую форму, в которой размещена упомянутая трубка (2) электронно-оптического преобразователя и электронная плата (3)- по меньшей мере один объектив (5),содержащий множество линз, выполненный с возможностью фокусировки поступающего извне света-по меньшей мере один держатель (6) объектива,один конец которого присоединен к упомянутому объективу (5), а другой конец присоединен к упомянутой горизонтальной корпусной детали (4)- по меньшей мере один узел (7) проектора прицельной сетки, выполненный с возможностью наложения изображения прицельной сетки на поле видоискателя для предоставления пользователю возможности прицеливания- по меньшей мере один окуляр (9), содержащий множество линз, установленных с обеспечением фокусировки света, поступающего в глаз пользователя от трубки (2) электронно-оптического преобразователя,- соединенную с упомянутой по меньшей мере одной горизонтальной корпусной деталью (4) по меньшей мере одну вертикальную корпусную деталь (8), которая содержит по меньшей мере один объединенный с ней отсек (81) для батареи и по меньшей мере один переключатель (87) для включениявыключения прицела, при этом на вертикальной корпусной детали установлена крышка (83), выполненная с возможностью защиты узла (7) проектора прицельной сетки от внешних воздействий отличающийся тем, что- упомянутая по меньшей мере одна горизонтальная корпусная деталь (4) дополнительно содержит по меньшей мере один механизм (41) фокусировки, предоставляющий пользователю возможность настройки для устранения нерезкости и повышения четкости изображения- упомянутая по меньшей мере одна вертикальная корпусная деталь (8) дополнительно содержит по меньшей мере один узел (82) поправки на ветер, который обеспечивает возможность регулировки заднего фокуса по горизонтальной оси,по меньшей мере одну крышку (86) для защиты от яркого света, и по меньшей мере один потенциометр (88) для регулировки яркости. 2. Прицел (1) ночного видения по п.1,отличающийся тем, что содержит по меньшей мере один механизм (84) регулировки угла прицеливания, который размещен на упомянутой по меньшей мере одной установленной на вертикальной корпусной детали крышке (83) и который обеспечивает возможность регулировки заднего фокуса по вертикальной оси. 3. Прицел (1) ночного видения по любому из предыдущих пунктов, отличающийся тем, что содержит по меньшей мере один контактный узел(85) батареи, выполненный с возможностью закрытия отсека (81) для батареи и замыкания электрических цепей для применения батареи как источника питания. 4. Прицел (1) ночного видения по любому из предыдущих пунктов, отличающийся тем, что содержит размещенное на окуляре (9) кольцо (91) диоптрийной настройки, предусмотренное для предотвращения проблем со зрительным восприятием из-за отклонений состояния зрения пользователя. 5. Прицел (1) ночного видения по любому из предыдущих пунктов, отличающийся тем, что горизонтальная корпусная деталь (4) и вертикальная корпусная деталь (8) образуют собой единый корпус.
