Водогрейный котел

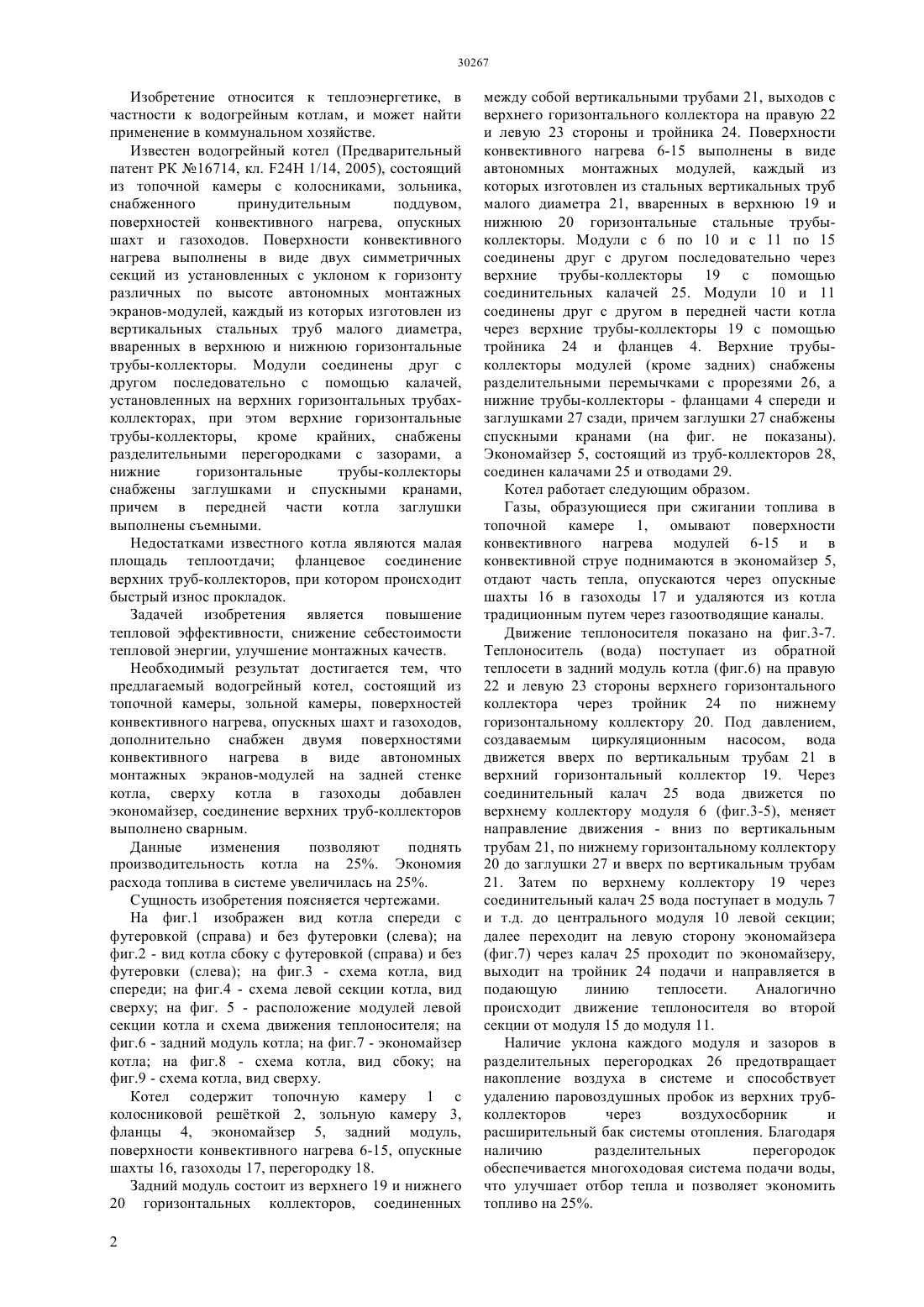

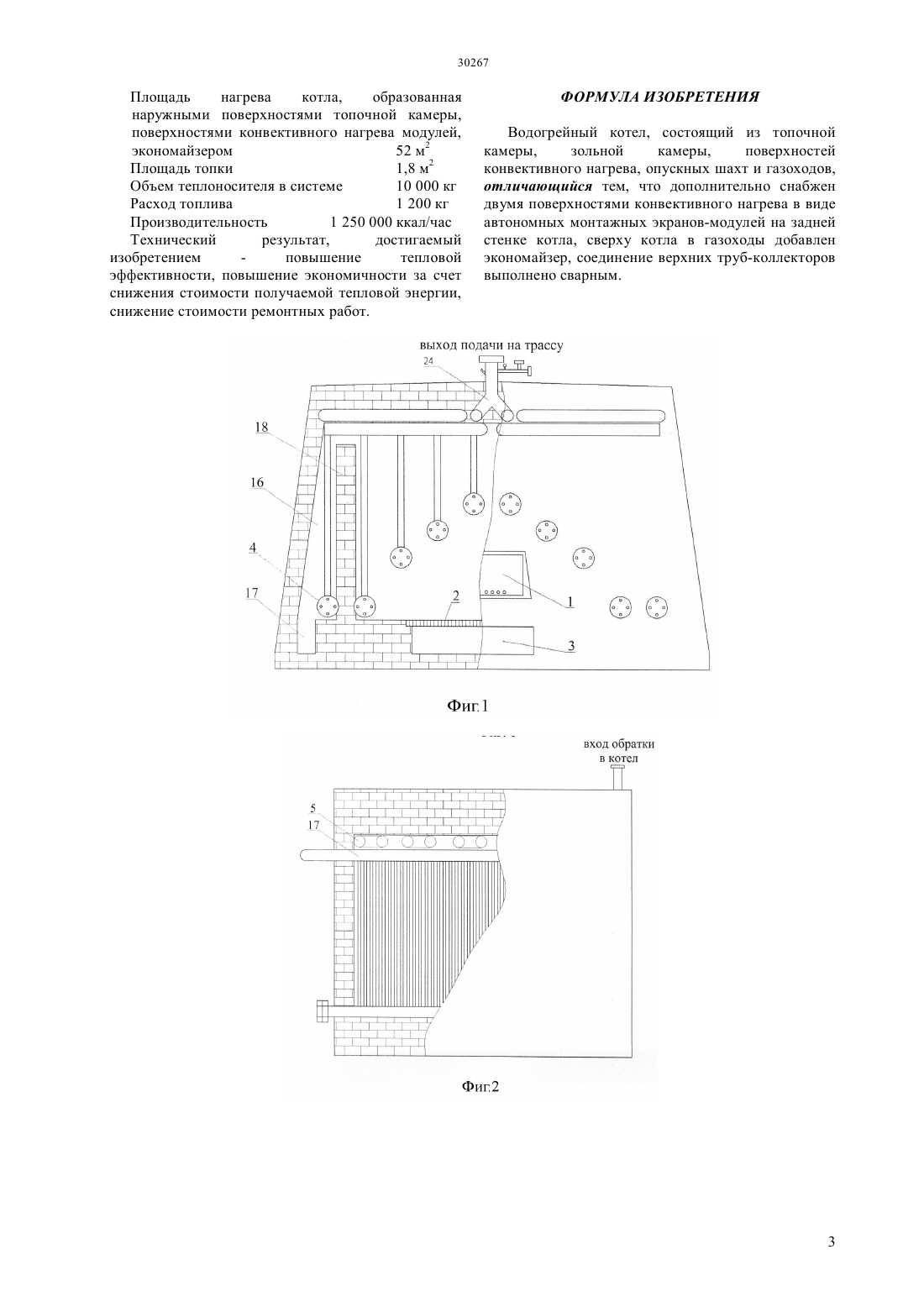

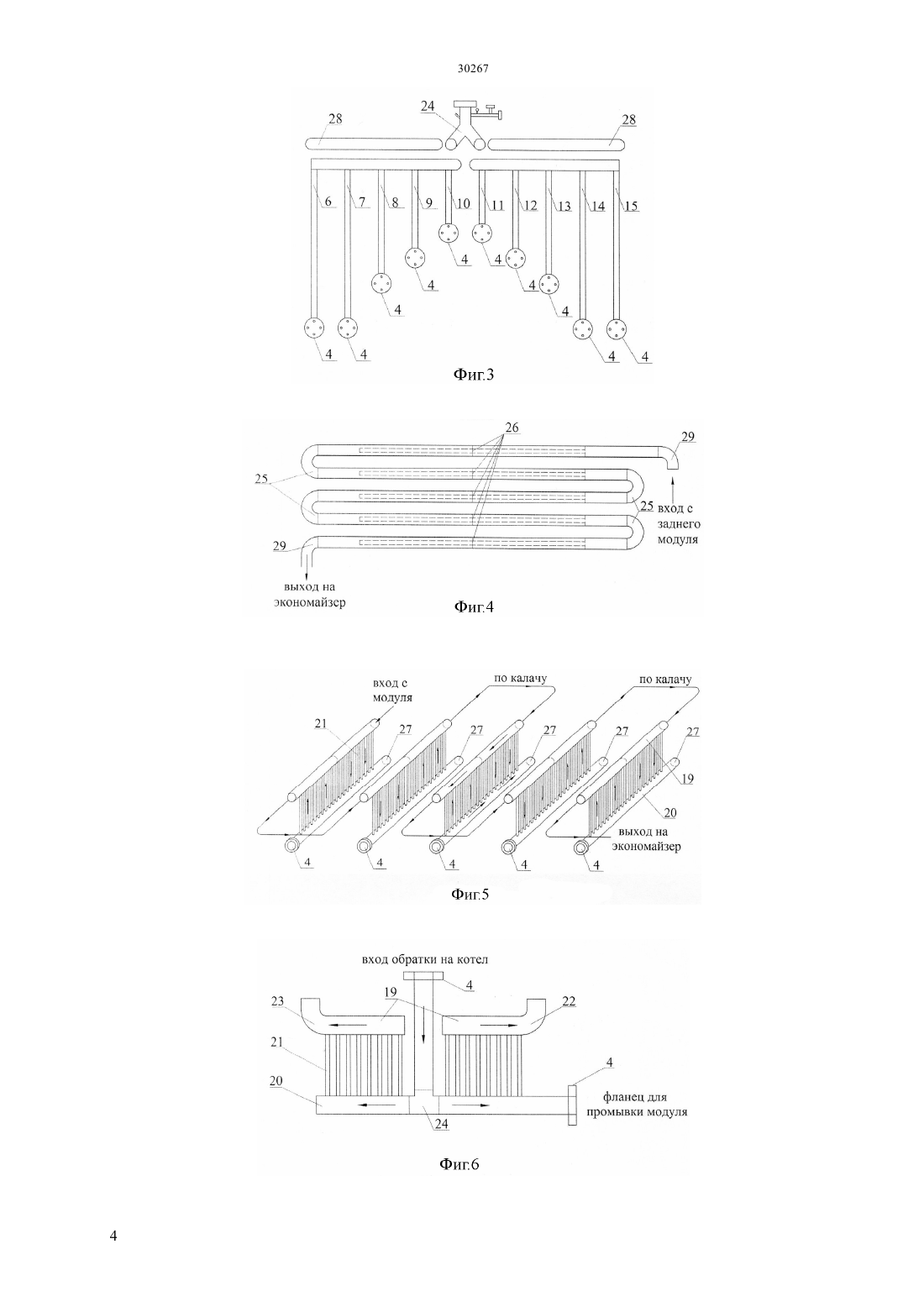

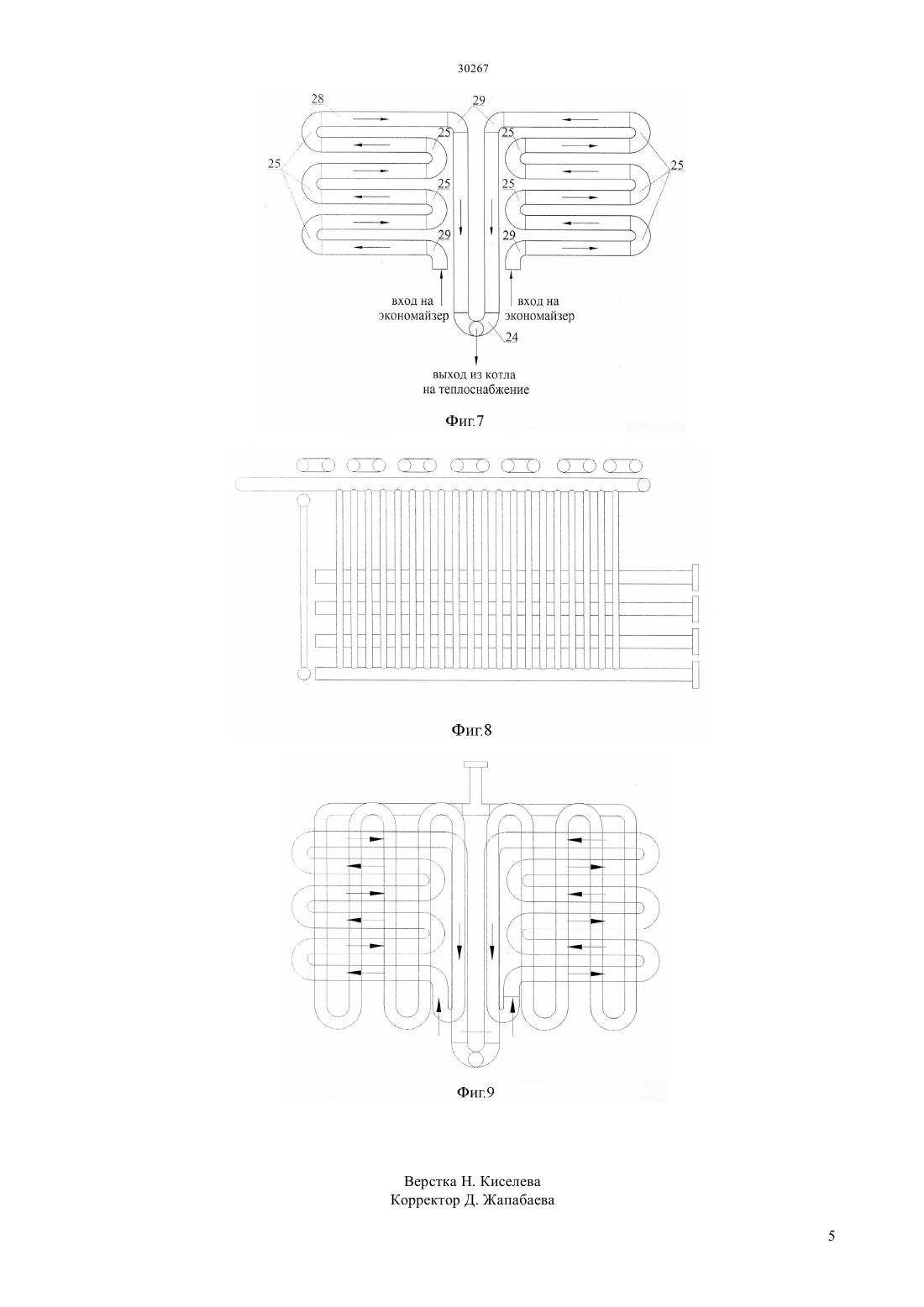

(51) 24 1/14 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ дополнительно снабжен двумя поверхностями конвективного нагрева в виде автономных монтажных экранов-модулей на задней стенке котла, сверху котла в газоходы добавлен экономайзер, соединение верхних труб-коллекторов выполнено сварным. Технический результат,достигаемый изобретением повышение тепловой эффективности, повышение экономичности за счет снижения стоимости получаемой тепловой энергии,снижение стоимости ремонтных работ.(56) Предварительный патент РК 16714, 2005(57) Изобретение относится к теплоэнергетике, в частности к водогрейным котлам, и может найти применение в коммунальном хозяйстве. Водогрейный котел состоит из топочной камеры,зольной камеры, поверхностей конвективного нагрева, опускных шахт и газоходов, при этом он Изобретение относится к теплоэнергетике, в частности к водогрейным котлам, и может найти применение в коммунальном хозяйстве. Известен водогрейный котел (Предварительный патент РК 16714, кл. 24 1/14, 2005), состоящий из топочной камеры с колосниками, зольника,снабженного принудительным поддувом,поверхностей конвективного нагрева, опускных шахт и газоходов. Поверхности конвективного нагрева выполнены в виде двух симметричных секций из установленных с уклоном к горизонту различных по высоте автономных монтажных экранов-модулей, каждый из которых изготовлен из вертикальных стальных труб малого диаметра,вваренных в верхнюю и нижнюю горизонтальные трубы-коллекторы. Модули соединены друг с другом последовательно с помощью калачей,установленных на верхних горизонтальных трубахколлекторах, при этом верхние горизонтальные трубы-коллекторы, кроме крайних, снабжены разделительными перегородками с зазорами, а нижние горизонтальные трубы-коллекторы снабжены заглушками и спускными кранами,причем в передней части котла заглушки выполнены съемными. Недостатками известного котла являются малая площадь теплоотдачи фланцевое соединение верхних труб-коллекторов, при котором происходит быстрый износ прокладок. Задачей изобретения является повышение тепловой эффективности, снижение себестоимости тепловой энергии, улучшение монтажных качеств. Необходимый результат достигается тем, что предлагаемый водогрейный котел, состоящий из топочной камеры, зольной камеры, поверхностей конвективного нагрева, опускных шахт и газоходов,дополнительно снабжен двумя поверхностями конвективного нагрева в виде автономных монтажных экранов-модулей на задней стенке котла, сверху котла в газоходы добавлен экономайзер, соединение верхних труб-коллекторов выполнено сварным. Данные изменения позволяют поднять производительность котла на 25. Экономия расхода топлива в системе увеличилась на 25. Сущность изобретения поясняется чертежами. На фиг.1 изображен вид котла спереди с футеровкой (справа) и без футеровки (слева) на фиг.2 - вид котла сбоку с футеровкой (справа) и без футеровки (слева) на фиг.3 - схема котла, вид спереди на фиг.4 - схема левой секции котла, вид сверху на фиг. 5 - расположение модулей левой секции котла и схема движения теплоносителя на фиг.6 - задний модуль котла на фиг.7 - экономайзер котла на фиг.8 - схема котла, вид сбоку на фиг.9 - схема котла, вид сверху. Котел содержит топочную камеру 1 с колосниковой решткой 2, зольную камеру 3,фланцы 4, экономайзер 5, задний модуль,поверхности конвективного нагрева 6-15, опускные шахты 16, газоходы 17, перегородку 18. Задний модуль состоит из верхнего 19 и нижнего 20 горизонтальных коллекторов, соединенных 2 между собой вертикальными трубами 21, выходов с верхнего горизонтального коллектора на правую 22 и левую 23 стороны и тройника 24. Поверхности конвективного нагрева 6-15 выполнены в виде автономных монтажных модулей, каждый из которых изготовлен из стальных вертикальных труб малого диаметра 21, вваренных в верхнюю 19 и нижнюю 20 горизонтальные стальные трубыколлекторы. Модули с 6 по 10 и с 11 по 15 соединены друг с другом последовательно через верхние трубы-коллекторы 19 с помощью соединительных калачей 25. Модули 10 и 11 соединены друг с другом в передней части котла через верхние трубы-коллекторы 19 с помощью тройника 24 и фланцев 4. Верхние трубыколлекторы модулей (кроме задних) снабжены разделительными перемычками с прорезями 26, а нижние трубы-коллекторы - фланцами 4 спереди и заглушками 27 сзади, причем заглушки 27 снабжены спускными кранами (на фиг. не показаны). Экономайзер 5, состоящий из труб-коллекторов 28,соединен калачами 25 и отводами 29. Котел работает следующим образом. Газы, образующиеся при сжигании топлива в топочной камере 1, омывают поверхности конвективного нагрева модулей 6-15 и в конвективной струе поднимаются в экономайзер 5,отдают часть тепла, опускаются через опускные шахты 16 в газоходы 17 и удаляются из котла традиционным путем через газоотводящие каналы. Движение теплоносителя показано на фиг.3-7. Теплоноситель (вода) поступает из обратной теплосети в задний модуль котла (фиг.6) на правую 22 и левую 23 стороны верхнего горизонтального коллектора через тройник 24 по нижнему горизонтальному коллектору 20. Под давлением,создаваемым циркуляционным насосом, вода движется вверх по вертикальным трубам 21 в верхний горизонтальный коллектор 19. Через соединительный калач 25 вода движется по верхнему коллектору модуля 6 (фиг.3-5), меняет направление движения - вниз по вертикальным трубам 21, по нижнему горизонтальному коллектору 20 до заглушки 27 и вверх по вертикальным трубам 21. Затем по верхнему коллектору 19 через соединительный калач 25 вода поступает в модуль 7 и т.д. до центрального модуля 10 левой секции далее переходит на левую сторону экономайзера(фиг.7) через калач 25 проходит по экономайзеру,выходит на тройник 24 подачи и направляется в подающую линию теплосети. Аналогично происходит движение теплоносителя во второй секции от модуля 15 до модуля 11. Наличие уклона каждого модуля и зазоров в разделительных перегородках 26 предотвращает накопление воздуха в системе и способствует удалению паровоздушных пробок из верхних трубколлекторов через воздухосборник и расширительный бак системы отопления. Благодаря наличию разделительных перегородок обеспечивается многоходовая система подачи воды,что улучшает отбор тепла и позволяет экономить топливо на 25. Площадь нагрева котла,образованная наружными поверхностями топочной камеры,поверхностями конвективного нагрева модулей,экономайзером 52 м 2 Площадь топки 1,8 м 2 Объем теплоносителя в системе 10 000 кг Расход топлива 1 200 кг Производительность 1 250 000 ккал/час Технический результат,достигаемый изобретением повышение тепловой эффективности, повышение экономичности за счет снижения стоимости получаемой тепловой энергии,снижение стоимости ремонтных работ. ФОРМУЛА ИЗОБРЕТЕНИЯ Водогрейный котел, состоящий из топочной камеры,зольной камеры,поверхностей конвективного нагрева, опускных шахт и газоходов,отличающийся тем, что дополнительно снабжен двумя поверхностями конвективного нагрева в виде автономных монтажных экранов-модулей на задней стенке котла, сверху котла в газоходы добавлен экономайзер, соединение верхних труб-коллекторов выполнено сварным.
