Измерительный орган для токовых защит закрытых токопроводов

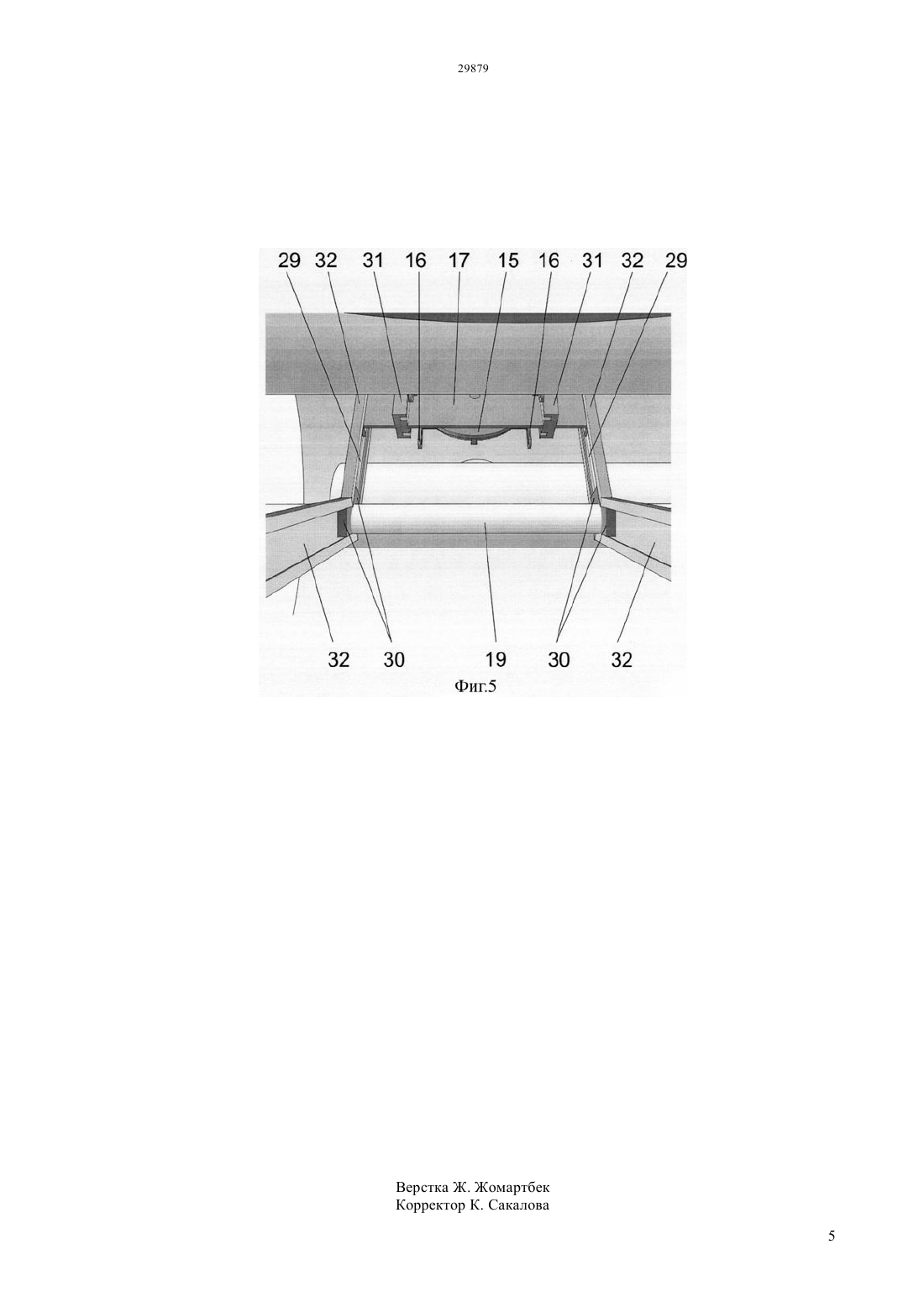

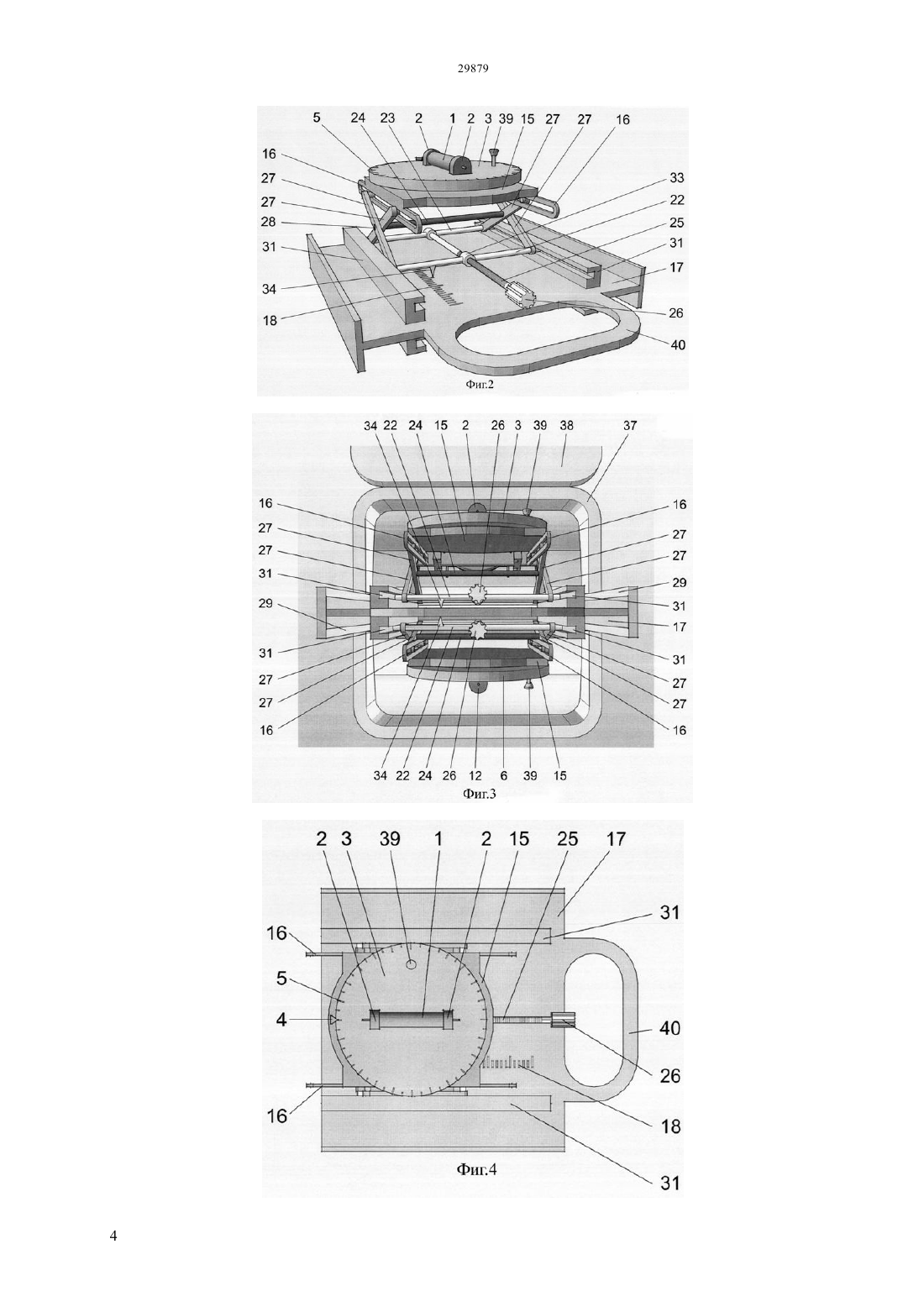

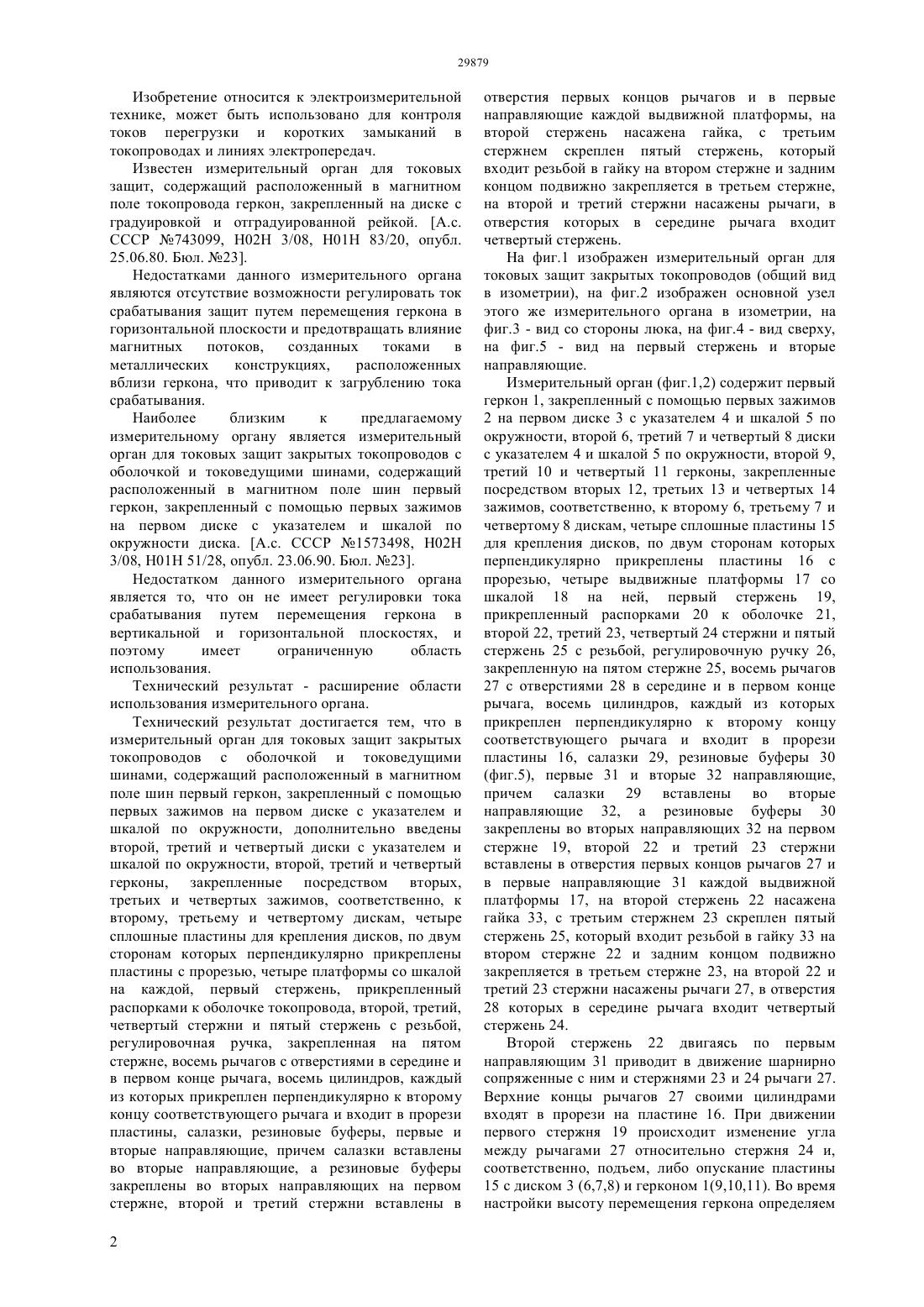

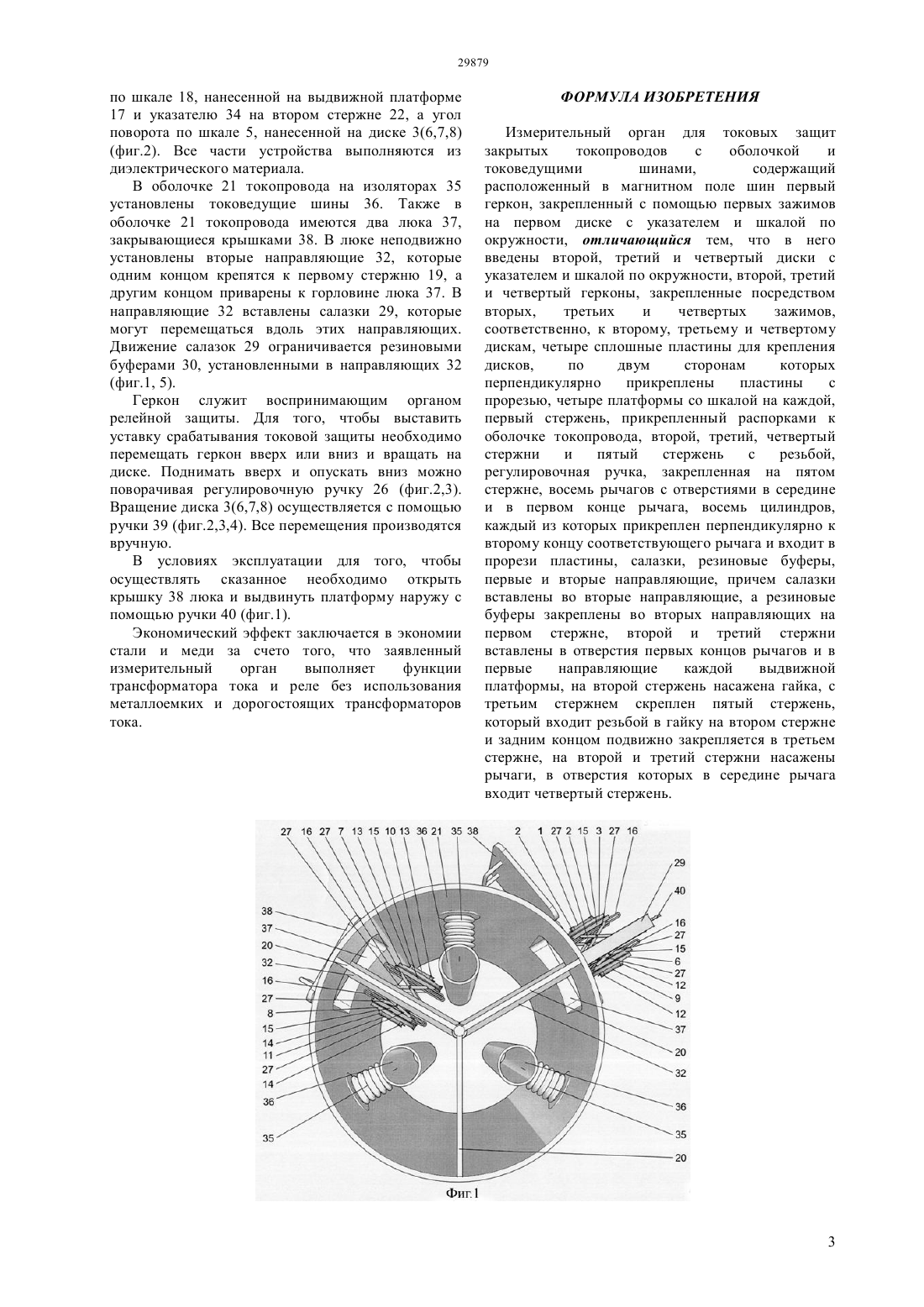

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ сторонам которых перпендикулярно прикреплены пластины с прорезью, четыре платформы со шкалой на каждой, первый стержень, прикрепленный распорками к оболочке токопровода, второй,третий, четвертый стержни и пятый стержень с резьбой, регулировочная ручка, закрепленная на пятом стержне, восемь рычагов с отверстиями в середине и в первом конце рычага, восемь цилиндров, каждый из которых прикреплен перпендикулярно к второму концу соответствующего рычага и входит в прорези пластины, салазки, резиновые буферы, первые и вторые направляющие, причем салазки вставлены во вторые направляющие, а резиновые буферы закреплены во вторых направляющих на первом стержне, второй и третий стержни вставлены в отверстия первых концов рычагов и в первые направляющие каждой выдвижной платформы, на второй стержень насажена гайка, с третьим стержнем скреплен пятый стержень, который входит резьбой в гайку на втором стержне и задним концом подвижно закрепляется в третьем стержне,на второй и третий стержни насажены рычаги, в отверстия которых в середине рычага входит четвертый стержень. Экономический эффект заключается в экономии стали и меди за счет того, что заявленный измерительный орган выполняет функции трансформатора тока и реле без использования металлоемких и дорогостоящих трансформаторов тока.(72) Клецель Марк Яковлевич Бергузинов Асхат Нурланович(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) ИЗМЕРИТЕЛЬНЫЙ ОРГАН ДЛЯ ТОКОВЫХ ЗАЩИТ ЗАКРЫТЫХ ТОКОПРОВОДОВ(57) Изобретение относится к электроизмерительной технике, может быть использовано для контроля токов перегрузки и коротких замыканий в линиях электропередач. Технический результат - расширение области использования измерительного органа. Измерительный орган для токовых защит закрытых токопроводов с оболочкой и токоведущими шинами,содержащий расположенный в магнитном поле шин первый геркон, закрепленный с помощью первых зажимов на первом диске с указателем и шкалой по окружности, второй, третий и четвертый диски с указателем и шкалой по окружности, второй, третий и четвертый герконы, закрепленные посредством первых, вторых и третьих зажимов, соответственно,к второму, третьему и четвертому дискам, четыре сплошные пластины для крепления дисков, по двум Изобретение относится к электроизмерительной технике, может быть использовано для контроля токов перегрузки и коротких замыканий в токопроводах и линиях электропередач. Известен измерительный орган для токовых защит, содержащий расположенный в магнитном поле токопровода геркон, закрепленный на диске с градуировкой и отградуированной рейкой. А.с. СССР 743099, Н 02 Н 3/08, Н 01 Н 83/20, опубл. 25.06.80. Бюл. 23. Недостатками данного измерительного органа являются отсутствие возможности регулировать ток срабатывания защит путем перемещения геркона в горизонтальной плоскости и предотвращать влияние магнитных потоков,созданных токами в металлических конструкциях,расположенных вблизи геркона, что приводит к загрублению тока срабатывания. Наиболее близким к предлагаемому измерительному органу является измерительный орган для токовых защит закрытых токопроводов с оболочкой и токоведущими шинами, содержащий расположенный в магнитном поле шин первый геркон, закрепленный с помощью первых зажимов на первом диске с указателем и шкалой по окружности диска. А.с. СССР 1573498, Н 02 Н 3/08, Н 01 Н 51/28, опубл. 23.06.90. Бюл. 23. Недостатком данного измерительного органа является то, что он не имеет регулировки тока срабатывания путем перемещения геркона в вертикальной и горизонтальной плоскостях, и поэтому имеет ограниченную область использования. Технический результат - расширение области использования измерительного органа. Технический результат достигается тем, что в измерительный орган для токовых защит закрытых токопроводов с оболочкой и токоведущими шинами, содержащий расположенный в магнитном поле шин первый геркон, закрепленный с помощью первых зажимов на первом диске с указателем и шкалой по окружности, дополнительно введены второй, третий и четвертый диски с указателем и шкалой по окружности, второй, третий и четвертый герконы, закрепленные посредством вторых,третьих и четвертых зажимов, соответственно, к второму, третьему и четвертому дискам, четыре сплошные пластины для крепления дисков, по двум сторонам которых перпендикулярно прикреплены пластины с прорезью, четыре платформы со шкалой на каждой, первый стержень, прикрепленный распорками к оболочке токопровода, второй, третий,четвертый стержни и пятый стержень с резьбой,регулировочная ручка, закрепленная на пятом стержне, восемь рычагов с отверстиями в середине и в первом конце рычага, восемь цилиндров, каждый из которых прикреплен перпендикулярно к второму концу соответствующего рычага и входит в прорези пластины, салазки, резиновые буферы, первые и вторые направляющие, причем салазки вставлены во вторые направляющие, а резиновые буферы закреплены во вторых направляющих на первом стержне, второй и третий стержни вставлены в 2 отверстия первых концов рычагов и в первые направляющие каждой выдвижной платформы, на второй стержень насажена гайка, с третьим стержнем скреплен пятый стержень, который входит резьбой в гайку на втором стержне и задним концом подвижно закрепляется в третьем стержне,на второй и третий стержни насажены рычаги, в отверстия которых в середине рычага входит четвертый стержень. На фиг.1 изображен измерительный орган для токовых защит закрытых токопроводов (общий вид в изометрии), на фиг.2 изображен основной узел этого же измерительного органа в изометрии, на фиг.3 - вид со стороны люка, на фиг.4 - вид сверху,на фиг.5 - вид на первый стержень и вторые направляющие. Измерительный орган (фиг.1,2) содержит первый геркон 1, закрепленный с помощью первых зажимов 2 на первом диске 3 с указателем 4 и шкалой 5 по окружности, второй 6, третий 7 и четвертый 8 диски с указателем 4 и шкалой 5 по окружности, второй 9,третий 10 и четвертый 11 герконы, закрепленные посредством вторых 12, третьих 13 и четвертых 14 зажимов, соответственно, к второму 6, третьему 7 и четвертому 8 дискам, четыре сплошные пластины 15 для крепления дисков, по двум сторонам которых перпендикулярно прикреплены пластины 16 с прорезью, четыре выдвижные платформы 17 со шкалой 18 на ней, первый стержень 19,прикрепленный распорками 20 к оболочке 21,второй 22, третий 23, четвертый 24 стержни и пятый стержень 25 с резьбой, регулировочную ручку 26,закрепленную на пятом стержне 25, восемь рычагов 27 с отверстиями 28 в середине и в первом конце рычага, восемь цилиндров, каждый из которых прикреплен перпендикулярно к второму концу соответствующего рычага и входит в прорези пластины 16, салазки 29, резиновые буферы 30(фиг.5), первые 31 и вторые 32 направляющие,причем салазки 29 вставлены во вторые направляющие 32, а резиновые буферы 30 закреплены во вторых направляющих 32 на первом стержне 19, второй 22 и третий 23 стержни вставлены в отверстия первых концов рычагов 27 и в первые направляющие 31 каждой выдвижной платформы 17, на второй стержень 22 насажена гайка 33, с третьим стержнем 23 скреплен пятый стержень 25, который входит резьбой в гайку 33 на втором стержне 22 и задним концом подвижно закрепляется в третьем стержне 23, на второй 22 и третий 23 стержни насажены рычаги 27, в отверстия 28 которых в середине рычага входит четвертый стержень 24. Второй стержень 22 двигаясь по первым направляющим 31 приводит в движение шарнирно сопряженные с ним и стержнями 23 и 24 рычаги 27. Верхние концы рычагов 27 своими цилиндрами входят в прорези на пластине 16. При движении первого стержня 19 происходит изменение угла между рычагами 27 относительно стержня 24 и,соответственно, подъем, либо опускание пластины 15 с диском 3 (6,7,8) и герконом 1(9,10,11). Во время настройки высоту перемещения геркона определяем по шкале 18, нанесенной на выдвижной платформе 17 и указателю 34 на втором стержне 22, а угол поворота по шкале 5, нанесенной на диске 3(6,7,8)(фиг.2). Все части устройства выполняются из диэлектрического материала. В оболочке 21 токопровода на изоляторах 35 установлены токоведущие шины 36. Также в оболочке 21 токопровода имеются два люка 37,закрывающиеся крышками 38. В люке неподвижно установлены вторые направляющие 32, которые одним концом крепятся к первому стержню 19, а другим концом приварены к горловине люка 37. В направляющие 32 вставлены салазки 29, которые могут перемещаться вдоль этих направляющих. Движение салазок 29 ограничивается резиновыми буферами 30, установленными в направляющих 32(фиг.1, 5). Геркон служит воспринимающим органом релейной защиты. Для того, чтобы выставить уставку срабатывания токовой защиты необходимо перемещать геркон вверх или вниз и вращать на диске. Поднимать вверх и опускать вниз можно поворачивая регулировочную ручку 26 (фиг.2,3). Вращение диска 3(6,7,8) осуществляется с помощью ручки 39 (фиг.2,3,4). Все перемещения производятся вручную. В условиях эксплуатации для того, чтобы осуществлять сказанное необходимо открыть крышку 38 люка и выдвинуть платформу наружу с помощью ручки 40 (фиг.1). Экономический эффект заключается в экономии стали и меди за счето того, что заявленный измерительный орган выполняет функции трансформатора тока и реле без использования металлоемких и дорогостоящих трансформаторов тока. ФОРМУЛА ИЗОБРЕТЕНИЯ Измерительный орган для токовых защит закрытых токопроводов с оболочкой и токоведущими шинами,содержащий расположенный в магнитном поле шин первый геркон, закрепленный с помощью первых зажимов на первом диске с указателем и шкалой по окружности, отличающийся тем, что в него введены второй, третий и четвертый диски с указателем и шкалой по окружности, второй, третий и четвертый герконы, закрепленные посредством вторых,третьих и четвертых зажимов,соответственно, к второму, третьему и четвертому дискам, четыре сплошные пластины для крепления дисков,по двум сторонам которых перпендикулярно прикреплены пластины с прорезью, четыре платформы со шкалой на каждой,первый стержень, прикрепленный распорками к оболочке токопровода, второй, третий, четвертый стержни и пятый стержень с резьбой,регулировочная ручка, закрепленная на пятом стержне, восемь рычагов с отверстиями в середине и в первом конце рычага, восемь цилиндров,каждый из которых прикреплен перпендикулярно к второму концу соответствующего рычага и входит в прорези пластины, салазки, резиновые буферы,первые и вторые направляющие, причем салазки вставлены во вторые направляющие, а резиновые буферы закреплены во вторых направляющих на первом стержне, второй и третий стержни вставлены в отверстия первых концов рычагов и в первые направляющие каждой выдвижной платформы, на второй стержень насажена гайка, с третьим стержнем скреплен пятый стержень,который входит резьбой в гайку на втором стержне и задним концом подвижно закрепляется в третьем стержне, на второй и третий стержни насажены рычаги, в отверстия которых в середине рычага входит четвертый стержень.
