Измерительный орган для токовых защит токопроводов, закрепленных параллельно стенкам закрытой галереи

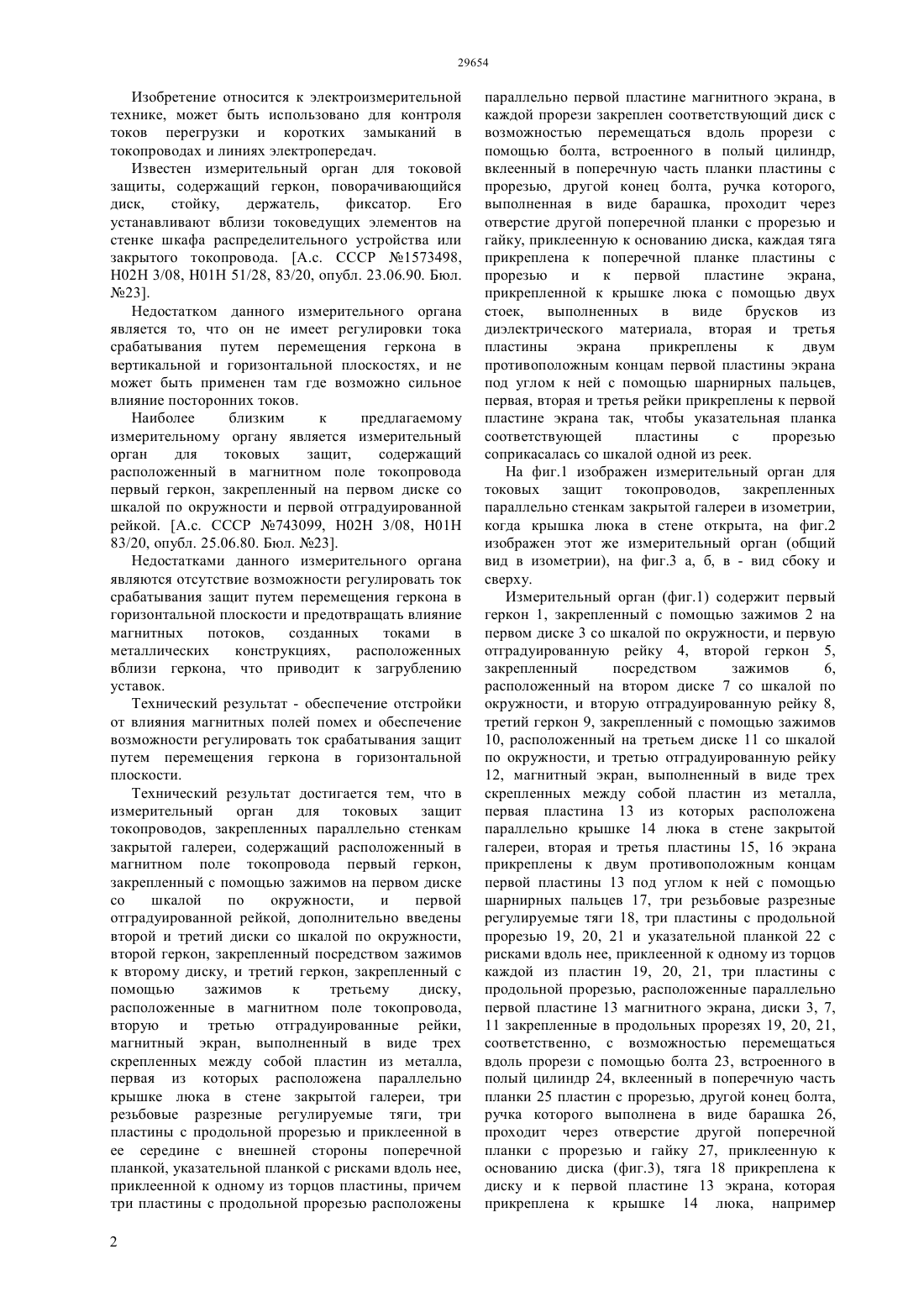

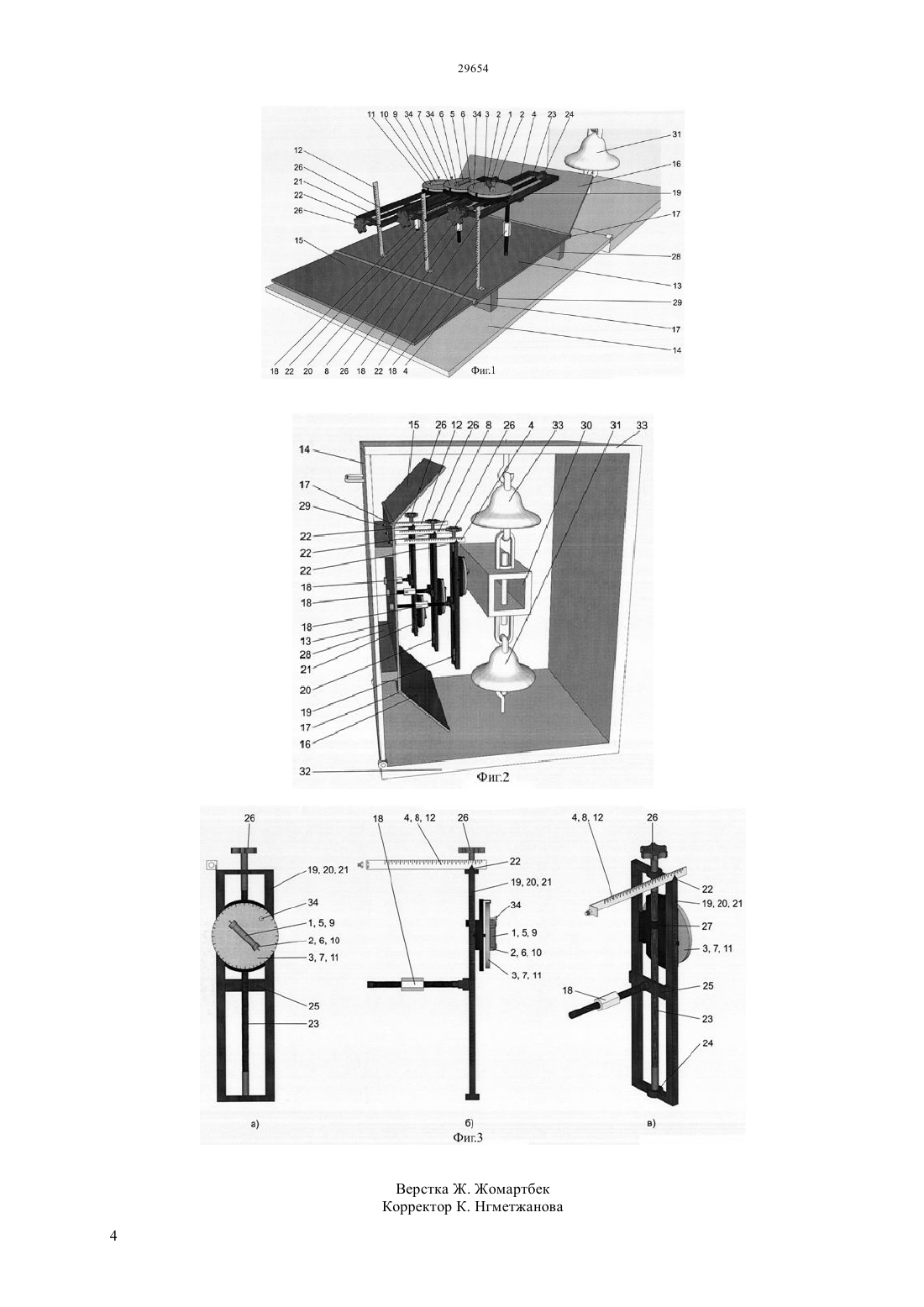

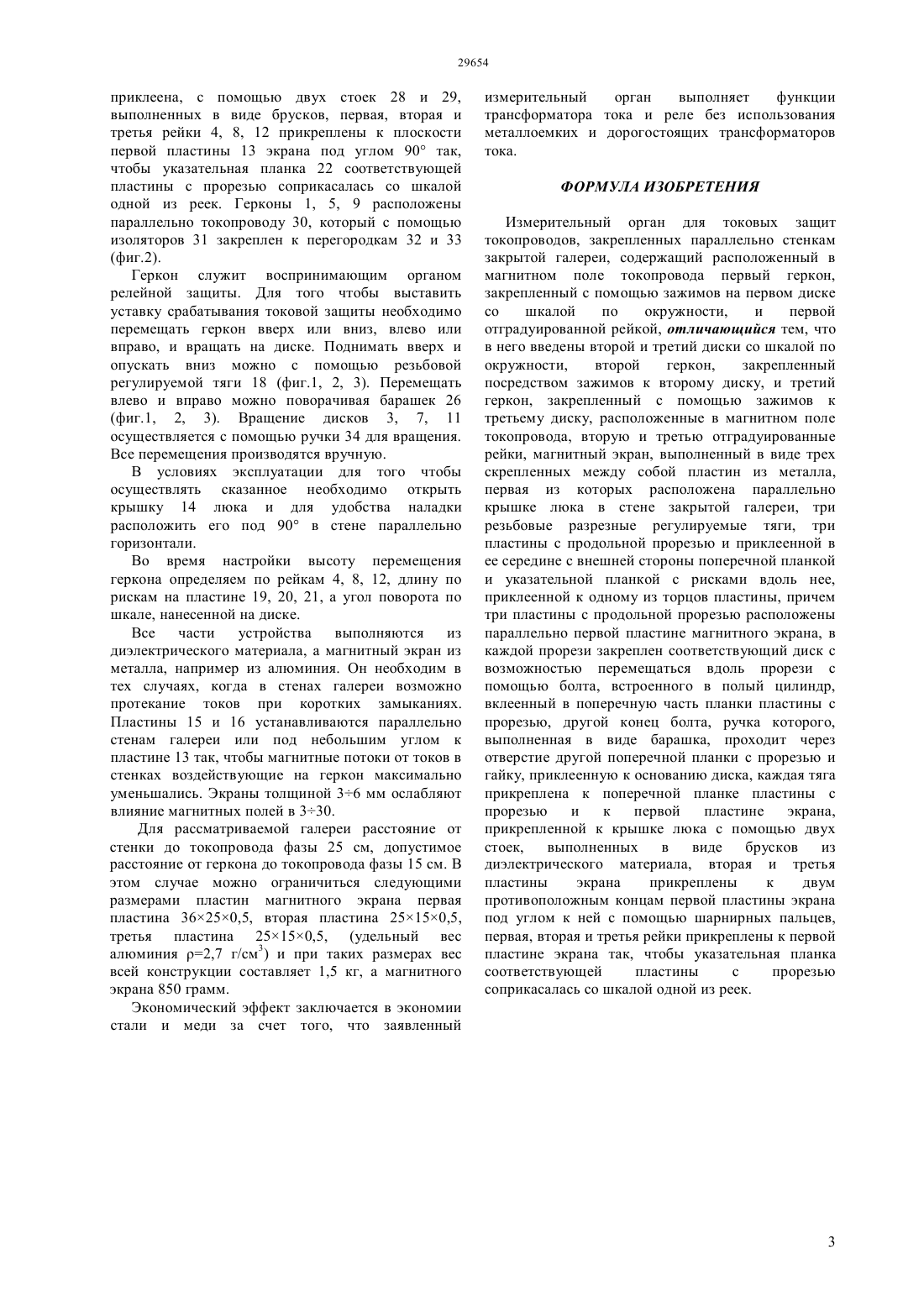

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ три пластины с продольной прорезью расположены параллельно первой пластине магнитного экрана, в каждой прорези закреплен соответствующий диск с возможностью перемещаться вдоль прорези с помощью болта, встроенного в полый цилиндр,вклеенный в поперечную часть планки пластины с прорезью, другой конец болта, ручка которого,выполненная в виде барашка, проходит через отверстие другой поперечной планки с прорезью и гайку, приклеенную к основанию диска, каждая тяга прикреплена к поперечной планке пластины с прорезью и к первой пластине экрана,прикрепленной к крышке люка с помощью двух стоек, выполненных в виде брусков из диэлектрического материала, вторая и третья пластины экрана прикреплены к двум противоположным концам первой пластины экрана под углом к ней с помощью шарнирных пальцев,первая, вторая и третья рейки прикреплены к первой пластине экрана так, чтобы указательная планка соответствующей пластины с прорезью соприкасалась со шкалой одной из реек. Экономический эффект заключается в экономии стали и меди за счет того, что заявленный измерительный орган выполняет функции трансформатора тока и реле без использования металлоемких и дорогостоящих трансформаторов тока.(72) Клецель Марк Яковлевич Бергузинов Асхат Нурланович(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) ИЗМЕРИТЕЛЬНЫЙ ОРГАН ДЛЯ ТОКОВЫХ ЗАЩИТ ТОКОПРОВОДОВ,ЗАКРЕПЛЕННЫХ ПАРАЛЛЕЛЬНО СТЕНКАМ ЗАКРЫТОЙ ГАЛЕРЕИ(57) Изобретение относится к электроизмерительной технике, может быть использовано для контроля токов перегрузки и коротких замыканий в линиях электропередач. Технический результат - обеспечение отстройки от влияния магнитных полей помех и обеспечение регулировки токов срабатывания в горизонтальной плоскости. Измерительный орган для токовых защит токопроводов, закрепленных параллельно стенкам закрытой галереи, содержащий расположенный в магнитном поле токопровода геркон, закрепленный с помощью зажимов на диске со шкалой по окружности, и отградуированной рейкой, причем Изобретение относится к электроизмерительной технике, может быть использовано для контроля токов перегрузки и коротких замыканий в токопроводах и линиях электропередач. Известен измерительный орган для токовой защиты, содержащий геркон, поворачивающийся диск,стойку,держатель,фиксатор. Его устанавливают вблизи токоведущих элементов на стенке шкафа распределительного устройства или закрытого токопровода. А.с. СССР 1573498,Н 02 Н 3/08, Н 01 Н 51/28, 83/20, опубл. 23.06.90. Бюл. 23. Недостатком данного измерительного органа является то, что он не имеет регулировки тока срабатывания путем перемещения геркона в вертикальной и горизонтальной плоскостях, и не может быть применен там где возможно сильное влияние посторонних токов. Наиболее близким к предлагаемому измерительному органу является измерительный орган для токовых защит,содержащий расположенный в магнитном поле токопровода первый геркон, закрепленный на первом диске со шкалой по окружности и первой отградуированной рейкой. А.с. СССР 743099, Н 02 Н 3/08, Н 01 Н 83/20, опубл. 25.06.80. Бюл. 23. Недостатками данного измерительного органа являются отсутствие возможности регулировать ток срабатывания защит путем перемещения геркона в горизонтальной плоскости и предотвращать влияние магнитных потоков,созданных токами в металлических конструкциях,расположенных вблизи геркона, что приводит к загрублению уставок. Технический результат - обеспечение отстройки от влияния магнитных полей помех и обеспечение возможности регулировать ток срабатывания защит путем перемещения геркона в горизонтальной плоскости. Технический результат достигается тем, что в измерительный орган для токовых защит токопроводов, закрепленных параллельно стенкам закрытой галереи, содержащий расположенный в магнитном поле токопровода первый геркон,закрепленный с помощью зажимов на первом диске со шкалой по окружности,и первой отградуированной рейкой, дополнительно введены второй и третий диски со шкалой по окружности,второй геркон, закрепленный посредством зажимов к второму диску, и третий геркон, закрепленный с помощью зажимов к третьему диску,расположенные в магнитном поле токопровода,вторую и третью отградуированные рейки,магнитный экран, выполненный в виде трех скрепленных между собой пластин из металла,первая из которых расположена параллельно крышке люка в стене закрытой галереи, три резьбовые разрезные регулируемые тяги, три пластины с продольной прорезью и приклеенной в ее середине с внешней стороны поперечной планкой, указательной планкой с рисками вдоль нее,приклеенной к одному из торцов пластины, причем три пластины с продольной прорезью расположены 2 параллельно первой пластине магнитного экрана, в каждой прорези закреплен соответствующий диск с возможностью перемещаться вдоль прорези с помощью болта, встроенного в полый цилиндр,вклеенный в поперечную часть планки пластины с прорезью, другой конец болта, ручка которого,выполненная в виде барашка, проходит через отверстие другой поперечной планки с прорезью и гайку, приклеенную к основанию диска, каждая тяга прикреплена к поперечной планке пластины с прорезью и к первой пластине экрана,прикрепленной к крышке люка с помощью двух стоек, выполненных в виде брусков из диэлектрического материала, вторая и третья пластины экрана прикреплены к двум противоположным концам первой пластины экрана под углом к ней с помощью шарнирных пальцев,первая, вторая и третья рейки прикреплены к первой пластине экрана так, чтобы указательная планка соответствующей пластины с прорезью соприкасалась со шкалой одной из реек. На фиг.1 изображен измерительный орган для токовых защит токопроводов, закрепленных параллельно стенкам закрытой галереи в изометрии,когда крышка люка в стене открыта, на фиг.2 изображен этот же измерительный орган (общий вид в изометрии), на фиг.3 а, б, в - вид сбоку и сверху. Измерительный орган (фиг.1) содержит первый геркон 1, закрепленный с помощью зажимов 2 на первом диске 3 со шкалой по окружности, и первую отградуированную рейку 4, второй геркон 5,закрепленный посредством зажимов 6,расположенный на втором диске 7 со шкалой по окружности, и вторую отградуированную рейку 8,третий геркон 9, закрепленный с помощью зажимов 10, расположенный на третьем диске 11 со шкалой по окружности, и третью отградуированную рейку 12, магнитный экран, выполненный в виде трех скрепленных между собой пластин из металла,первая пластина 13 из которых расположена параллельно крышке 14 люка в стене закрытой галереи, вторая и третья пластины 15, 16 экрана прикреплены к двум противоположным концам первой пластины 13 под углом к ней с помощью шарнирных пальцев 17, три резьбовые разрезные регулируемые тяги 18, три пластины с продольной прорезью 19, 20, 21 и указательной планкой 22 с рисками вдоль нее, приклеенной к одному из торцов каждой из пластин 19, 20, 21, три пластины с продольной прорезью, расположенные параллельно первой пластине 13 магнитного экрана, диски 3, 7,11 закрепленные в продольных прорезях 19, 20, 21,соответственно, с возможностью перемещаться вдоль прорези с помощью болта 23, встроенного в полый цилиндр 24, вклеенный в поперечную часть планки 25 пластин с прорезью, другой конец болта,ручка которого выполнена в виде барашка 26,проходит через отверстие другой поперечной планки с прорезью и гайку 27, приклеенную к основанию диска (фиг.3), тяга 18 прикреплена к диску и к первой пластине 13 экрана, которая прикреплена к крышке 14 люка, например приклеена, с помощью двух стоек 28 и 29,выполненных в виде брусков, первая, вторая и третья рейки 4, 8, 12 прикреплены к плоскости первой пластины 13 экрана под углом 90 так,чтобы указательная планка 22 соответствующей пластины с прорезью соприкасалась со шкалой одной из реек. Герконы 1, 5, 9 расположены параллельно токопроводу 30, который с помощью изоляторов 31 закреплен к перегородкам 32 и 33(фиг.2). Геркон служит воспринимающим органом релейной защиты. Для того чтобы выставить уставку срабатывания токовой защиты необходимо перемещать геркон вверх или вниз, влево или вправо, и вращать на диске. Поднимать вверх и опускать вниз можно с помощью резьбовой регулируемой тяги 18 (фиг.1, 2, 3). Перемещать влево и вправо можно поворачивая барашек 26(фиг.1, 2, 3). Вращение дисков 3, 7, 11 осуществляется с помощью ручки 34 для вращения. Все перемещения производятся вручную. В условиях эксплуатации для того чтобы осуществлять сказанное необходимо открыть крышку 14 люка и для удобства наладки расположить его под 90 в стене параллельно горизонтали. Во время настройки высоту перемещения геркона определяем по рейкам 4, 8, 12, длину по рискам на пластине 19, 20, 21, а угол поворота по шкале, нанесенной на диске. Все части устройства выполняются из диэлектрического материала, а магнитный экран из металла, например из алюминия. Он необходим в тех случаях, когда в стенах галереи возможно протекание токов при коротких замыканиях. Пластины 15 и 16 устанавливаются параллельно стенам галереи или под небольшим углом к пластине 13 так, чтобы магнитные потоки от токов в стенках воздействующие на геркон максимально уменьшались. Экраны толщиной 36 мм ослабляют влияние магнитных полей в 330. Для рассматриваемой галереи расстояние от стенки до токопровода фазы 25 см, допустимое расстояние от геркона до токопровода фазы 15 см. В этом случае можно ограничиться следующими размерами пластин магнитного экрана первая пластина 36250,5, вторая пластина 25150,5,третья пластина 25150,5, (удельный вес алюминия 2,7 г/см 3) и при таких размерах вес всей конструкции составляет 1,5 кг, а магнитного экрана 850 грамм. Экономический эффект заключается в экономии стали и меди за счет того, что заявленный измерительный орган выполняет функции трансформатора тока и реле без использования металлоемких и дорогостоящих трансформаторов тока. ФОРМУЛА ИЗОБРЕТЕНИЯ Измерительный орган для токовых защит токопроводов, закрепленных параллельно стенкам закрытой галереи, содержащий расположенный в магнитном поле токопровода первый геркон,закрепленный с помощью зажимов на первом диске со шкалой по окружности,и первой отградуированной рейкой, отличающийся тем, что в него введены второй и третий диски со шкалой по окружности,второй геркон,закрепленный посредством зажимов к второму диску, и третий геркон, закрепленный с помощью зажимов к третьему диску, расположенные в магнитном поле токопровода, вторую и третью отградуированные рейки, магнитный экран, выполненный в виде трех скрепленных между собой пластин из металла,первая из которых расположена параллельно крышке люка в стене закрытой галереи, три резьбовые разрезные регулируемые тяги, три пластины с продольной прорезью и приклеенной в ее середине с внешней стороны поперечной планкой и указательной планкой с рисками вдоль нее,приклеенной к одному из торцов пластины, причем три пластины с продольной прорезью расположены параллельно первой пластине магнитного экрана, в каждой прорези закреплен соответствующий диск с возможностью перемещаться вдоль прорези с помощью болта, встроенного в полый цилиндр,вклеенный в поперечную часть планки пластины с прорезью, другой конец болта, ручка которого,выполненная в виде барашка, проходит через отверстие другой поперечной планки с прорезью и гайку, приклеенную к основанию диска, каждая тяга прикреплена к поперечной планке пластины с прорезью и к первой пластине экрана,прикрепленной к крышке люка с помощью двух стоек, выполненных в виде брусков из диэлектрического материала, вторая и третья пластины экрана прикреплены к двум противоположным концам первой пластины экрана под углом к ней с помощью шарнирных пальцев,первая, вторая и третья рейки прикреплены к первой пластине экрана так, чтобы указательная планка соответствующей пластины с прорезью соприкасалась со шкалой одной из реек.
