Способ экологической защиты рыб и молоди на путях нерестовых миграций и ската, от попадания в водопропускные сооружения

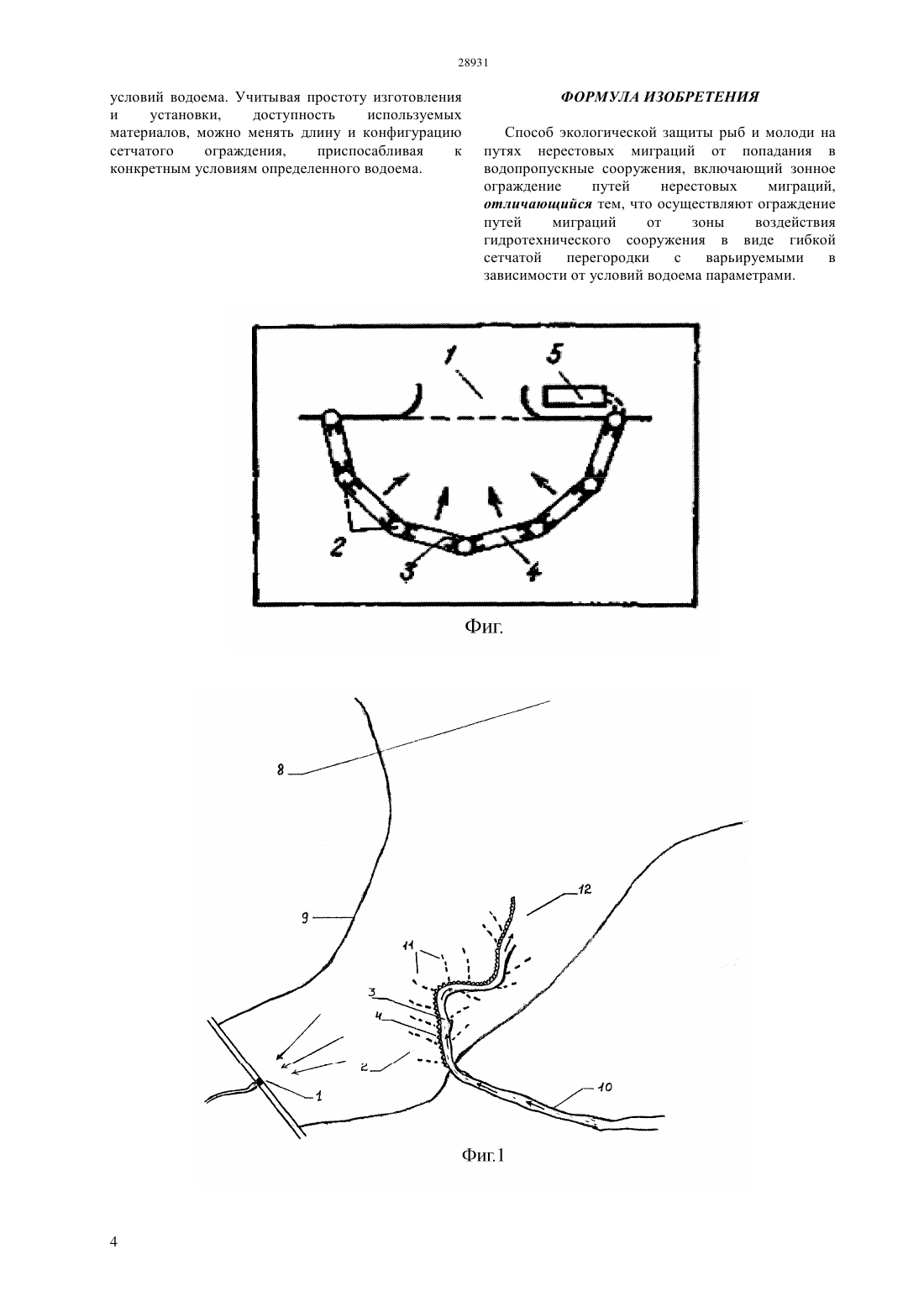

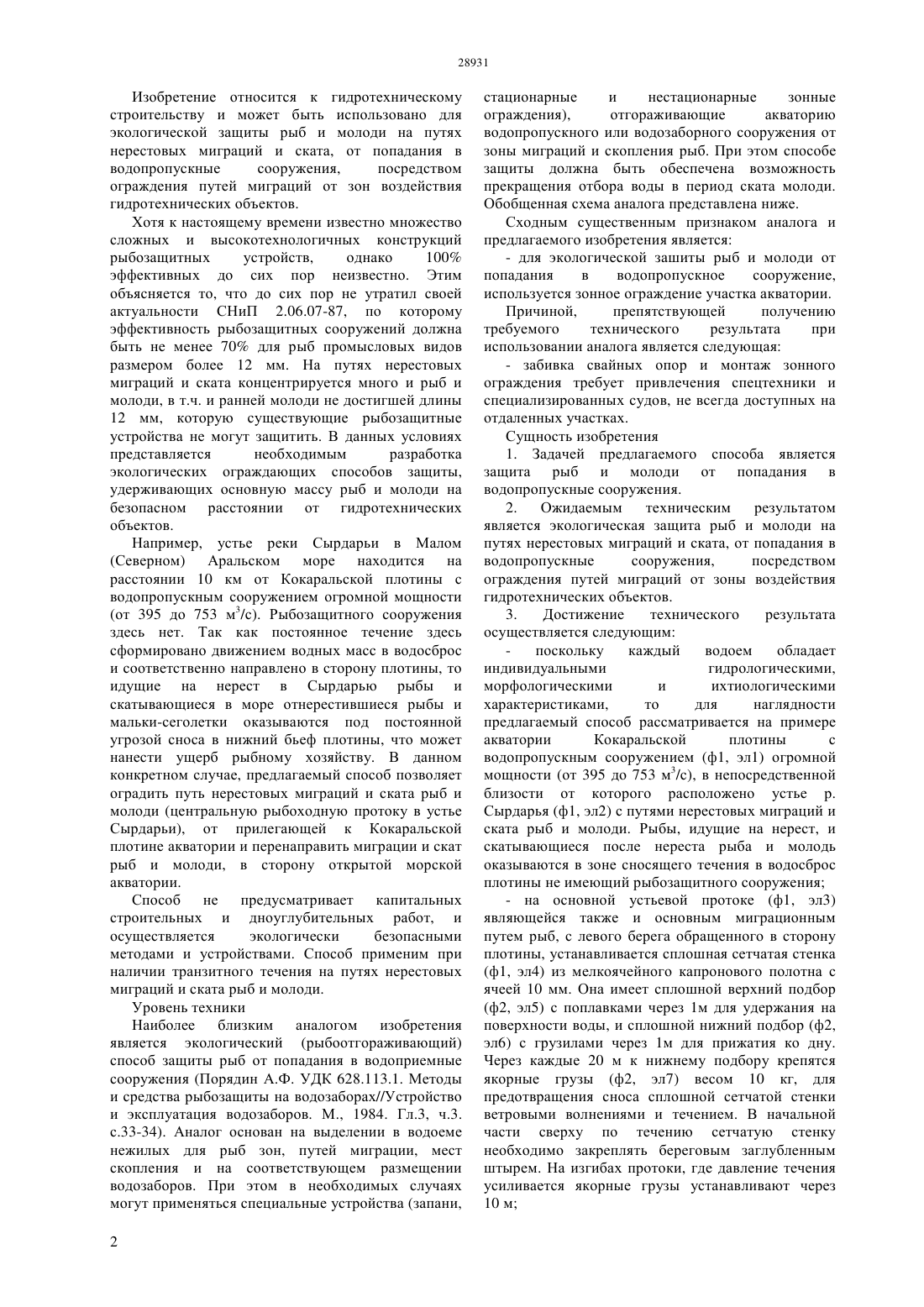

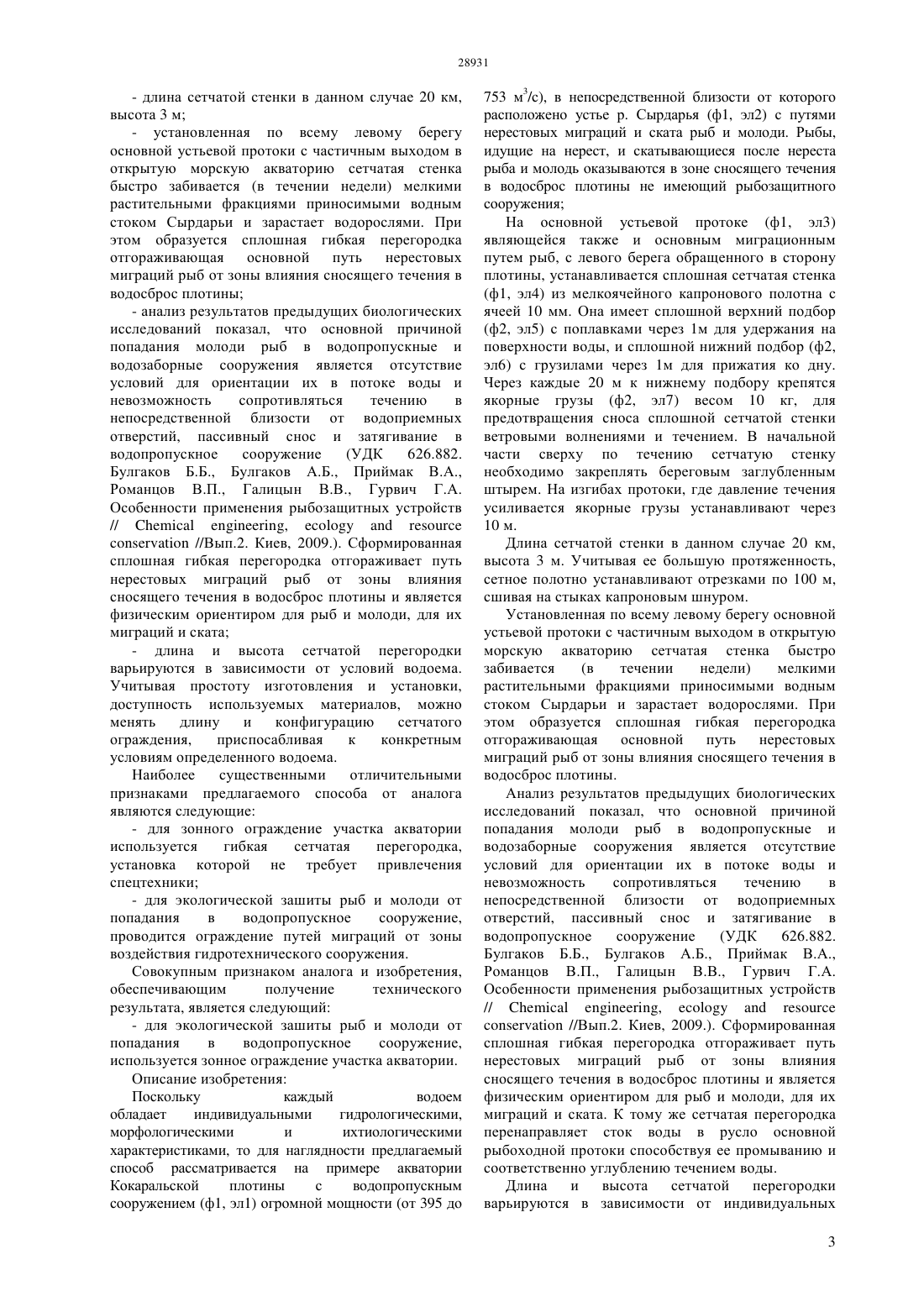

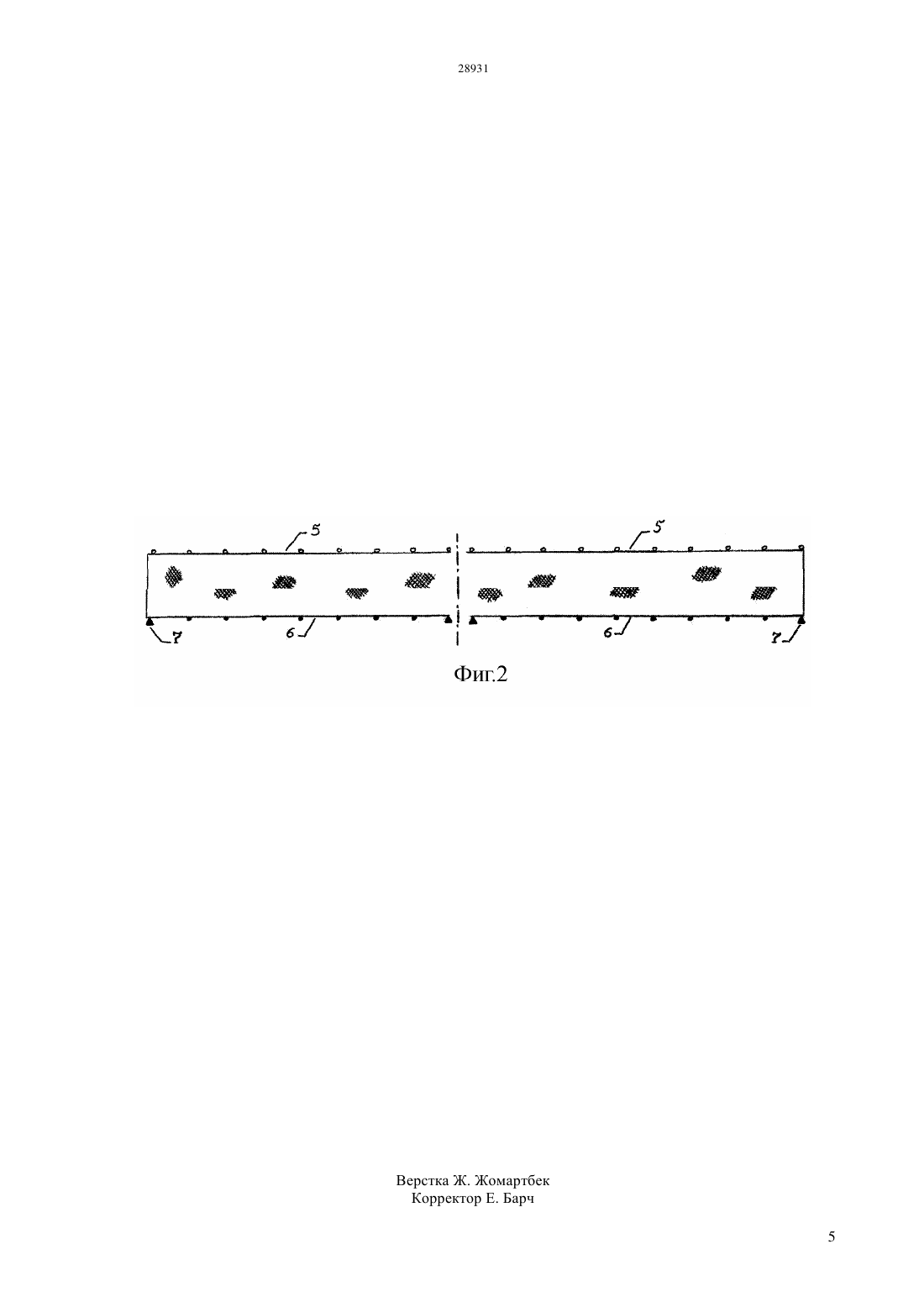

(51) 02 8/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ наглядности предлагаемый способ рассматривается на примере акватории Кокаральской плотины. На основной устьевой протоке являющейся также и основным миграционным путем рыб, с левого берега обращенного в сторону плотины,устанавливается сплошная сетчатая стенка, длина ее в данном случае 20 км, высота 3 м. Установленная по всему левому берегу основной устьевой протоки сетчатая стенка быстро забивается мелкими растительными фракциями приносимыми водным стоком Сырдарьи и зарастает водорослями. При этом образуется сплошная гибкая перегородка отгораживающая основной путь нерестовых миграций рыб от зоны влияния сносящего течения в водосброс плотины. Сформированная сплошная гибкая перегородка отгораживает путь нерестовых миграций рыб от зоны влияния сносящего течения в водосброс плотины и является физическим ориентиром для рыб и молоди, для их миграций и ската. Длина и высота сетчатой перегородки варьируются в зависимости от условий водоема. Учитывая простоту изготовления и установки,доступность используемых материалов, можно менять длину и конфигурацию сетчатого ограждения,приспосабливая к конкретным условиям определенного водоема. Наиболее существенными отличительными признаками предлагаемого способа от аналога являются следующие- для зонного ограждение участка акватории используется гибкая сетчатая перегородка,установка которой не требует привлечения спецтехники- для экологической зашиты рыб и молоди от попадания в водопропускное сооружение,проводится ограждение путей миграций от зоны воздействия гидротехнического сооружения.(72) Ермаханов Зауалхан Кенжегалиевич Самбаев Нурлан Серикбаевич Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(56) Порядин А.Ф. Методы и средства рыбозащиты на водозаборах // Устройство и эксплуатация водозаборов. М. 1984, с.33-34(54) СПОСОБ ЭКОЛОГИЧЕСКОЙ ЗАЩИТЫ РЫБ И МОЛОДИ НА ПУТЯХ НЕРЕСТОВЫХ МИГРАЦИЙ ОТ ПОПАДАНИЯ В ВОДОПРОПУСКНЫЕ СООРУЖЕНИЯ(57) Изобретение относится к гидротехническому строительству и может быть использовано для экологической защиты рыб и молоди на путях нерестовых миграций и ската, от попадания в водопропускные сооружения,посредством ограждения путей миграций от зон воздействия гидротехнических объектов. Наиболее близким аналогом изобретения является экологический (рыбоотгораживающий) способ защиты рыб от попадания в водоприемные сооружения (Порядин А.Ф. УДК 628.113.1. Методы и средства рыбозащиты на водозаборах//Устройство и эксплуатация водозаборов. М., 1984. Гл.3, ч.3. с.33-34). Причиной, препятствующей получению требуемого технического результата при использовании аналога является то, что забивка свайных опор и монтаж зонного ограждения требует привлечения спецтехники и специализированных судов, не всегда доступных на отдаленных участках. Достижение технического результата осуществляется следующим. Поскольку каждый водоем обладает индивидуальными гидрологическими,морфологическими и ихтиологическими характеристиками, то для Изобретение относится к гидротехническому строительству и может быть использовано для экологической защиты рыб и молоди на путях нерестовых миграций и ската, от попадания в водопропускные сооружения,посредством ограждения путей миграций от зон воздействия гидротехнических объектов. Хотя к настоящему времени известно множество сложных и высокотехнологичных конструкций рыбозащитных устройств,однако 100 эффективных до сих пор неизвестно. Этим объясняется то, что до сих пор не утратил своей актуальности СНиП 2.06.07-87, по которому эффективность рыбозащитных сооружений должна быть не менее 70 для рыб промысловых видов размером более 12 мм. На путях нерестовых миграций и ската концентрируется много и рыб и молоди, в т.ч. и ранней молоди не достигшей длины 12 мм, которую существующие рыбозащитные устройства не могут защитить. В данных условиях представляется необходимым разработка экологических ограждающих способов защиты,удерживающих основную массу рыб и молоди на безопасном расстоянии от гидротехнических объектов. Например, устье реки Сырдарьи в Малом(Северном) Аральском море находится на расстоянии 10 км от Кокаральской плотины с водопропускным сооружением огромной мощности(от 395 до 753 м 3/с). Рыбозащитного сооружения здесь нет. Так как постоянное течение здесь сформировано движением водных масс в водосброс и соответственно направлено в сторону плотины, то идущие на нерест в Сырдарью рыбы и скатывающиеся в море отнерестившиеся рыбы и мальки-сеголетки оказываются под постоянной угрозой сноса в нижний бьеф плотины, что может нанести ущерб рыбному хозяйству. В данном конкретном случае, предлагаемый способ позволяет оградить путь нерестовых миграций и ската рыб и молоди (центральную рыбоходную протоку в устье Сырдарьи), от прилегающей к Кокаральской плотине акватории и перенаправить миграции и скат рыб и молоди, в сторону открытой морской акватории. Способ не предусматривает капитальных строительных и дноуглубительных работ, и осуществляется экологически безопасными методами и устройствами. Способ применим при наличии транзитного течения на путях нерестовых миграций и ската рыб и молоди. Уровень техники Наиболее близким аналогом изобретения является экологический (рыбоотгораживающий) способ защиты рыб от попадания в водоприемные сооружения (Порядин А.Ф. УДК 628.113.1. Методы и средства рыбозащиты на водозаборах//Устройство и эксплуатация водозаборов. М., 1984. Гл.3, ч.3. с.33-34). Аналог основан на выделении в водоеме нежилых для рыб зон, путей миграции, мест скопления и на соответствующем размещении водозаборов. При этом в необходимых случаях могут применяться специальные устройства (запани,2 стационарные и нестационарные зонные ограждения),отгораживающие акваторию водопропускного или водозаборного сооружения от зоны миграций и скопления рыб. При этом способе защиты должна быть обеспечена возможность прекращения отбора воды в период ската молоди. Обобщенная схема аналога представлена ниже. Сходным существенным признаком аналога и предлагаемого изобретения является- для экологической зашиты рыб и молоди от попадания в водопропускное сооружение,используется зонное ограждение участка акватории. Причиной,препятствующей получению требуемого технического результата при использовании аналога является следующая- забивка свайных опор и монтаж зонного ограждения требует привлечения спецтехники и специализированных судов, не всегда доступных на отдаленных участках. Сущность изобретения 1. Задачей предлагаемого способа является защита рыб и молоди от попадания в водопропускные сооружения. 2. Ожидаемым техническим результатом является экологическая защита рыб и молоди на путях нерестовых миграций и ската, от попадания в водопропускные сооружения,посредством ограждения путей миграций от зоны воздействия гидротехнических объектов. 3. Достижение технического результата осуществляется следующим поскольку каждый водоем обладает индивидуальными гидрологическими,морфологическими и ихтиологическими характеристиками,то для наглядности предлагаемый способ рассматривается на примере акватории Кокаральской плотины с водопропускным сооружением (ф 1, эл 1) огромной мощности (от 395 до 753 м 3/с), в непосредственной близости от которого расположено устье р. Сырдарья (ф 1, эл 2) с путями нерестовых миграций и ската рыб и молоди. Рыбы, идущие на нерест, и скатывающиеся после нереста рыба и молодь оказываются в зоне сносящего течения в водосброс плотины не имеющий рыбозащитного сооружения- на основной устьевой протоке (ф 1, эл 3) являющейся также и основным миграционным путем рыб, с левого берега обращенного в сторону плотины, устанавливается сплошная сетчатая стенка(ф 1, эл 4) из мелкоячейного капронового полотна с ячеей 10 мм. Она имеет сплошной верхний подбор(ф 2, эл 5) с поплавками через 1 м для удержания на поверхности воды, и сплошной нижний подбор (ф 2,эл 6) с грузилами через 1 м для прижатия ко дну. Через каждые 20 м к нижнему подбору крепятся якорные грузы (ф 2, эл 7) весом 10 кг, для предотвращения сноса сплошной сетчатой стенки ветровыми волнениями и течением. В начальной части сверху по течению сетчатую стенку необходимо закреплять береговым заглубленным штырем. На изгибах протоки, где давление течения усиливается якорные грузы устанавливают через 10 м- длина сетчатой стенки в данном случае 20 км,высота 3 м- установленная по всему левому берегу основной устьевой протоки с частичным выходом в открытую морскую акваторию сетчатая стенка быстро забивается (в течении недели) мелкими растительными фракциями приносимыми водным стоком Сырдарьи и зарастает водорослями. При этом образуется сплошная гибкая перегородка отгораживающая основной путь нерестовых миграций рыб от зоны влияния сносящего течения в водосброс плотины- анализ результатов предыдущих биологических исследований показал, что основной причиной попадания молоди рыб в водопропускные и водозаборные сооружения является отсутствие условий для ориентации их в потоке воды и невозможность сопротивляться течению в непосредственной близости от водоприемных отверстий, пассивный снос и затягивание в водопропускное сооружение(УДК 626.882. Булгаков Б.Б., Булгаков А.Б., Приймак В.А.,Романцов В.П., Галицын В.В., Гурвич Г.А. Особенности применения рыбозащитных устройств//,//Вып.2. Киев, 2009.). Сформированная сплошная гибкая перегородка отгораживает путь нерестовых миграций рыб от зоны влияния сносящего течения в водосброс плотины и является физическим ориентиром для рыб и молоди, для их миграций и ската- длина и высота сетчатой перегородки варьируются в зависимости от условий водоема. Учитывая простоту изготовления и установки,доступность используемых материалов, можно менять длину и конфигурацию сетчатого ограждения,приспосабливая к конкретным условиям определенного водоема. Наиболее существенными отличительными признаками предлагаемого способа от аналога являются следующие- для зонного ограждение участка акватории используется гибкая сетчатая перегородка,установка которой не требует привлечения спецтехники- для экологической зашиты рыб и молоди от попадания в водопропускное сооружение,проводится ограждение путей миграций от зоны воздействия гидротехнического сооружения. Совокупным признаком аналога и изобретения,обеспечивающим получение технического результата, является следующий- для экологической зашиты рыб и молоди от попадания в водопропускное сооружение,используется зонное ограждение участка акватории. Описание изобретения Поскольку каждый водоем обладает индивидуальными гидрологическими,морфологическими и ихтиологическими характеристиками, то для наглядности предлагаемый способ рассматривается на примере акватории Кокаральской плотины с водопропускным сооружением (ф 1, эл 1) огромной мощности (от 395 до 753 м 3/с), в непосредственной близости от которого расположено устье р. Сырдарья (ф 1, эл 2) с путями нерестовых миграций и ската рыб и молоди. Рыбы,идущие на нерест, и скатывающиеся после нереста рыба и молодь оказываются в зоне сносящего течения в водосброс плотины не имеющий рыбозащитного сооружения На основной устьевой протоке (ф 1, эл 3) являющейся также и основным миграционным путем рыб, с левого берега обращенного в сторону плотины, устанавливается сплошная сетчатая стенка(ф 1, эл 4) из мелкоячейного капронового полотна с ячеей 10 мм. Она имеет сплошной верхний подбор(ф 2, эл 5) с поплавками через 1 м для удержания на поверхности воды, и сплошной нижний подбор (ф 2,эл 6) с грузилами через 1 м для прижатия ко дну. Через каждые 20 м к нижнему подбору крепятся якорные грузы (ф 2, эл 7) весом 10 кг, для предотвращения сноса сплошной сетчатой стенки ветровыми волнениями и течением. В начальной части сверху по течению сетчатую стенку необходимо закреплять береговым заглубленным штырем. На изгибах протоки, где давление течения усиливается якорные грузы устанавливают через 10 м. Длина сетчатой стенки в данном случае 20 км,высота 3 м. Учитывая ее большую протяженность,сетное полотно устанавливают отрезками по 100 м,сшивая на стыках капроновым шнуром. Установленная по всему левому берегу основной устьевой протоки с частичным выходом в открытую морскую акваторию сетчатая стенка быстро забивается(в течении недели) мелкими растительными фракциями приносимыми водным стоком Сырдарьи и зарастает водорослями. При этом образуется сплошная гибкая перегородка отгораживающая основной путь нерестовых миграций рыб от зоны влияния сносящего течения в водосброс плотины. Анализ результатов предыдущих биологических исследований показал, что основной причиной попадания молоди рыб в водопропускные и водозаборные сооружения является отсутствие условий для ориентации их в потоке воды и невозможность сопротивляться течению в непосредственной близости от водоприемных отверстий, пассивный снос и затягивание в водопропускное сооружение(УДК 626.882. Булгаков Б.Б., Булгаков А.Б., Приймак В.А.,Романцов В.П., Галицын В.В., Гурвич Г.А. Особенности применения рыбозащитных устройств//,//Вып.2. Киев, 2009.). Сформированная сплошная гибкая перегородка отгораживает путь нерестовых миграций рыб от зоны влияния сносящего течения в водосброс плотины и является физическим ориентиром для рыб и молоди, для их миграций и ската. К тому же сетчатая перегородка перенаправляет сток воды в русло основной рыбоходной протоки способствуя ее промыванию и соответственно углублению течением воды. Длина и высота сетчатой перегородки варьируются в зависимости от индивидуальных 3 условий водоема. Учитывая простоту изготовления и установки,доступность используемых материалов, можно менять длину и конфигурацию сетчатого ограждения,приспосабливая к конкретным условиям определенного водоема. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ экологической защиты рыб и молоди на путях нерестовых миграций от попадания в водопропускные сооружения, включающий зонное ограждение путей нерестовых миграций,отличающийся тем, что осуществляют ограждение путей миграций от зоны воздействия гидротехнического сооружения в виде гибкой сетчатой перегородки с варьируемыми в зависимости от условий водоема параметрами.
