Устройство для разборки завалов к бульдозерному оборудованию путепрокладчика

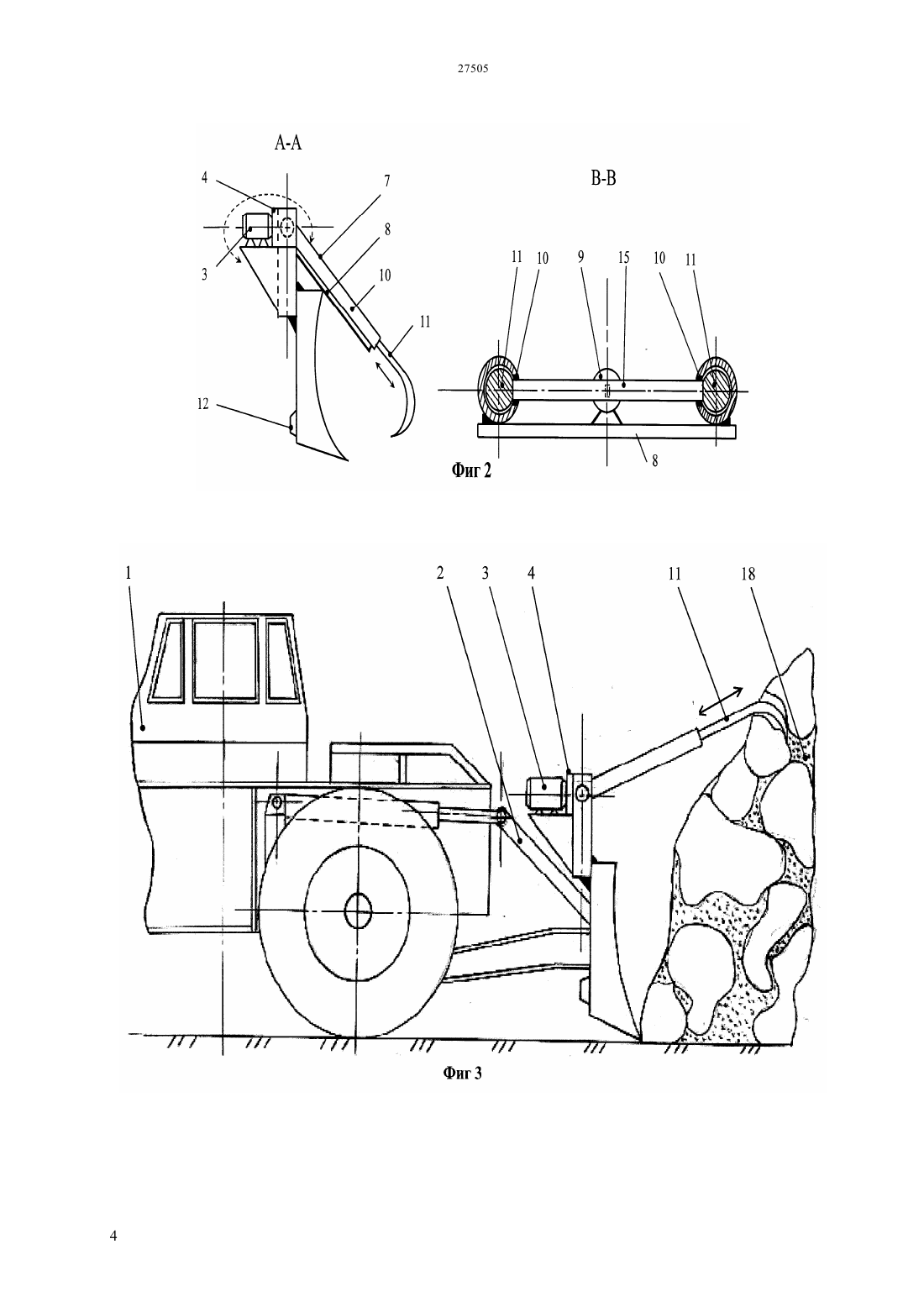

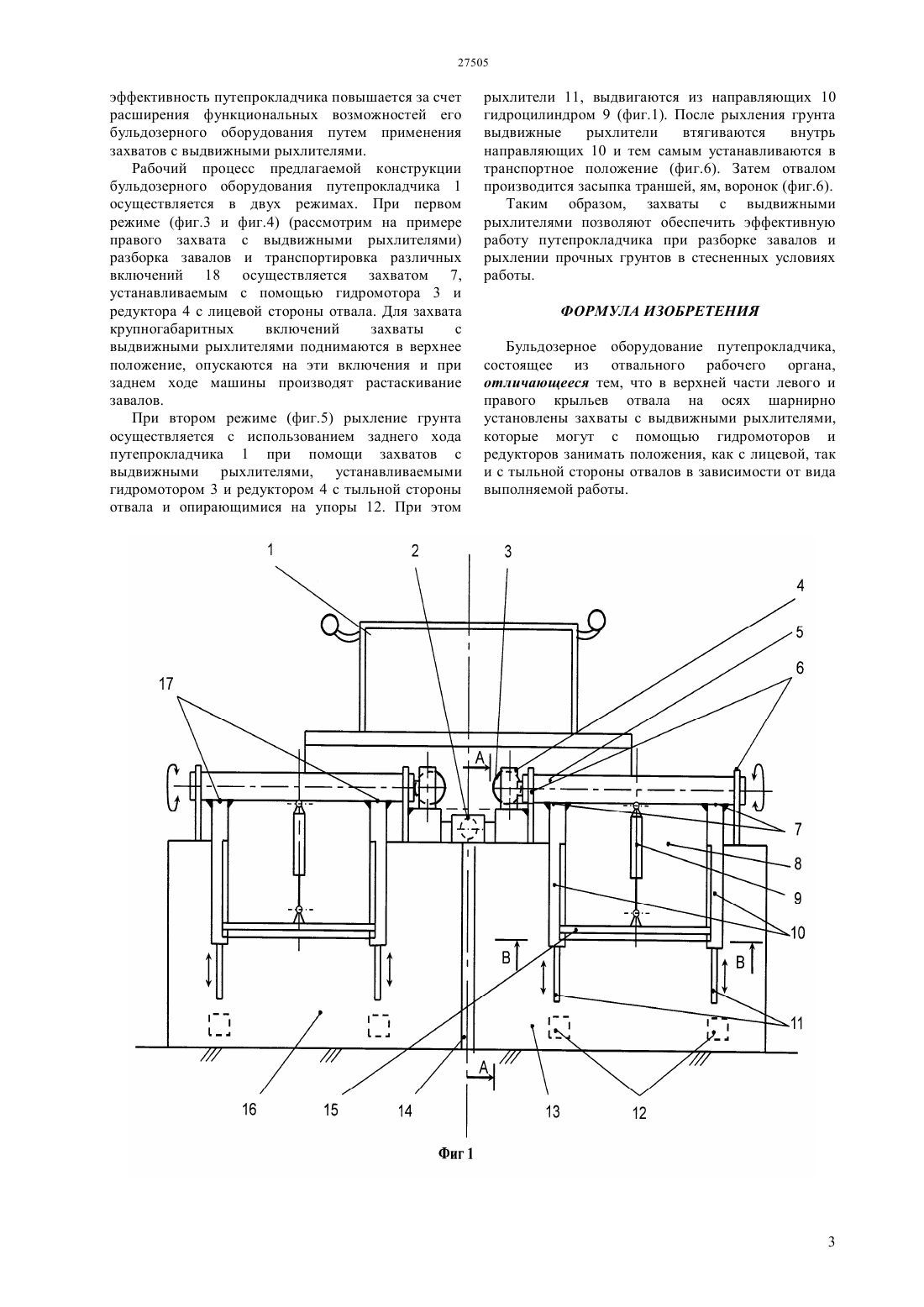

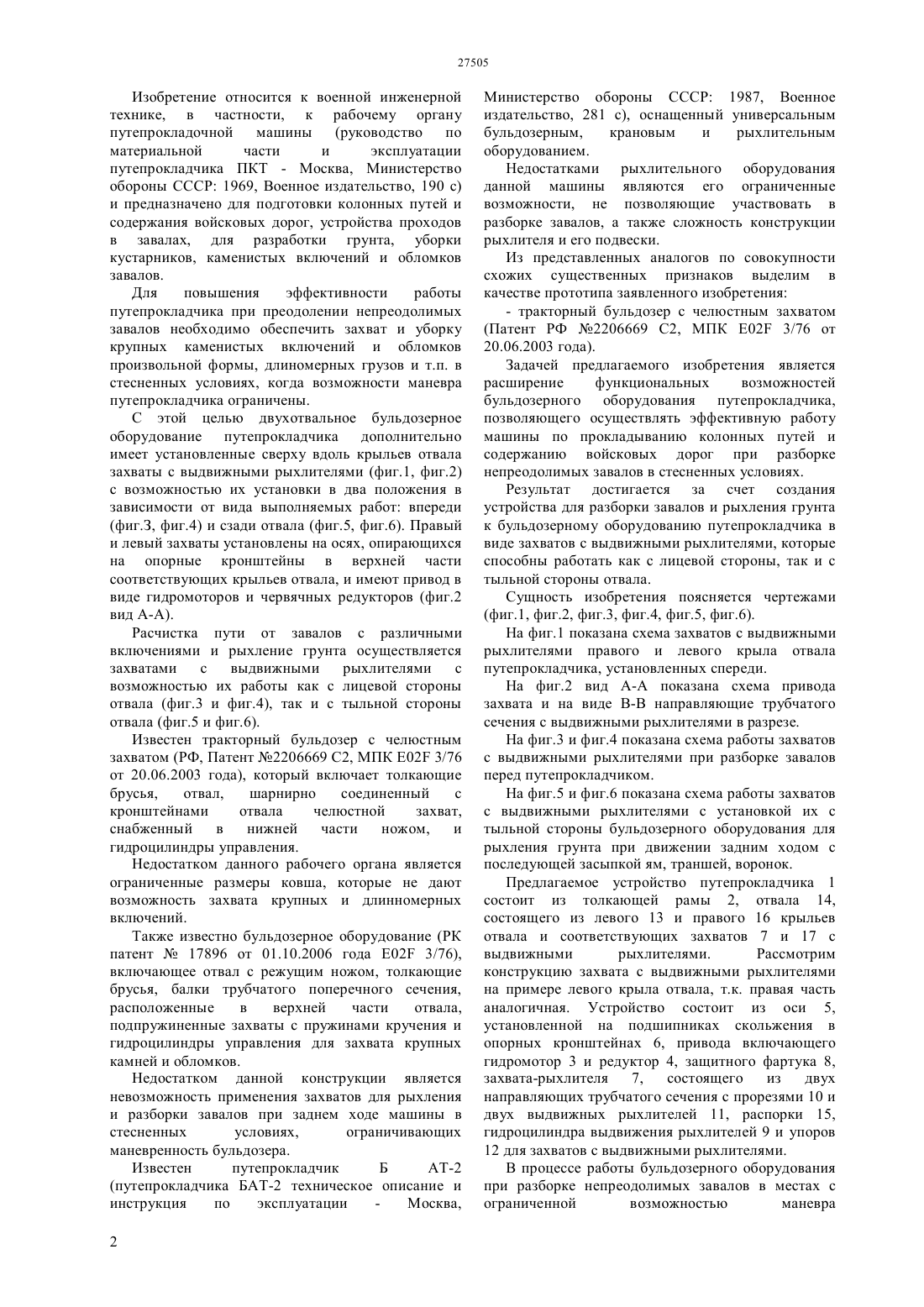

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ крупных каменистых включений и обломков произвольной формы, длиномерных грузов и т.п. в стесненных условиях, когда возможности маневра путепрокладчика ограничены. С этой целью двухотвальное бульдозерное оборудование дополнительно имеет установленные сверху вдоль крыльев отвала захваты с выдвижными рыхлителями (фиг.1, фиг.2) с возможностью их установки в два положения в зависимости от вида выполняемых работ впереди (фиг.3, фиг.4) и сзади отвала (фиг.5, фиг.6). Правый и левый захваты с выдвижными рыхлителями установлены на осях,опирающихся на опорные кронштейны в верхней части соответствующих крыльев отвала, и имеют привод в виде гидромоторов и червячных редукторов (фиг.2 вид А-А). Рыхлители 11 могут выдвигаться или втягиваться внутрь направляющих 10 с помощью гидроцилиндра 9. Расчистка пути от завалов с различными включениями и рыхление осуществляется захватами с выдвижными рыхлителями при заднем ходе машины.(76) Нураков Серик Беликов Константин Леонидович(54) УСТРОЙСТВО ДЛЯ РАЗБОРКИ ЗАВАЛОВ К БУЛЬДОЗЕРНОМУ ОБОРУДОВАНИЮ ПУТЕПРОКЛАДЧИКА(57) Изобретение относится к военной инженерной технике, в частности, к рабочему органу путепрокладочной машины (руководство по материальной части и эксплуатации путепрокладчика ПКТ - Москва, Министерство обороны СССР 1969, Военное издательство, 190 с) и предназначено для подготовки колонных путей и содержания войсковых дорог, устройства проходов в завалах, для разработки грунта, уборки кустарников, каменистых включений и обломков завалов. Для повышения эффективности работы путепрокладчика при преодолении непреодолимых завалов необходимо обеспечить захват и уборку Изобретение относится к военной инженерной технике, в частности, к рабочему органу путепрокладочной машины (руководство по материальной части и эксплуатации путепрокладчика ПКТ - Москва, Министерство обороны СССР 1969, Военное издательство, 190 с) и предназначено для подготовки колонных путей и содержания войсковых дорог, устройства проходов в завалах, для разработки грунта, уборки кустарников, каменистых включений и обломков завалов. Для повышения эффективности работы путепрокладчика при преодолении непреодолимых завалов необходимо обеспечить захват и уборку крупных каменистых включений и обломков произвольной формы, длиномерных грузов и т.п. в стесненных условиях, когда возможности маневра путепрокладчика ограничены. С этой целью двухотвальное бульдозерное оборудование путепрокладчика дополнительно имеет установленные сверху вдоль крыльев отвала захваты с выдвижными рыхлителями (фиг.1, фиг.2) с возможностью их установки в два положения в зависимости от вида выполняемых работ впереди(фиг.З, фиг.4) и сзади отвала (фиг.5, фиг.6). Правый и левый захваты установлены на осях, опирающихся на опорные кронштейны в верхней части соответствующих крыльев отвала, и имеют привод в виде гидромоторов и червячных редукторов (фиг.2 вид А-А). Расчистка пути от завалов с различными включениями и рыхление грунта осуществляется захватами с выдвижными рыхлителями с возможностью их работы как с лицевой стороны отвала (фиг.3 и фиг.4), так и с тыльной стороны отвала (фиг.5 и фиг.6). Известен тракторный бульдозер с челюстным захватом (РФ, Патент 2206669 С 2, МПК 02 3/76 от 20.06.2003 года), который включает толкающие брусья,отвал,шарнирно соединенный с кронштейнами отвала челюстной захват,снабженный в нижней части ножом,и гидроцилиндры управления. Недостатком данного рабочего органа является ограниченные размеры ковша, которые не дают возможность захвата крупных и длинномерных включений. Также известно бульдозерное оборудование (РК патент 17896 от 01.10.2006 года 02 3/76),включающее отвал с режущим ножом, толкающие брусья, балки трубчатого поперечного сечения,расположенные в верхней части отвала,подпружиненные захваты с пружинами кручения и гидроцилиндры управления для захвата крупных камней и обломков. Недостатком данной конструкции является невозможность применения захватов для рыхления и разборки завалов при заднем ходе машины в стесненных условиях,ограничивающих маневренность бульдозера. Известен путепрокладчик Б АТ-2(путепрокладчика БАТ-2 техническое описание и инструкция по эксплуатации Москва,2 Министерство обороны СССР 1987, Военное издательство, 281 с), оснащенный универсальным бульдозерным,крановым и рыхлительным оборудованием. Недостатками рыхлительного оборудования данной машины являются его ограниченные возможности, не позволяющие участвовать в разборке завалов, а также сложность конструкции рыхлителя и его подвески. Из представленных аналогов по совокупности схожих существенных признаков выделим в качестве прототипа заявленного изобретения(Патент РФ 2206669 С 2, МПК 02 3/76 от 20.06.2003 года). Задачей предлагаемого изобретения является расширение функциональных возможностей бульдозерного оборудования путепрокладчика,позволяющего осуществлять эффективную работу машины по прокладыванию колонных путей и содержанию войсковых дорог при разборке непреодолимых завалов в стесненных условиях. Результат достигается за счет создания устройства для разборки завалов и рыхления грунта к бульдозерному оборудованию путепрокладчика в виде захватов с выдвижными рыхлителями, которые способны работать как с лицевой стороны, так и с тыльной стороны отвала. Сущность изобретения поясняется чертежами(фиг.1, фиг.2, фиг.3, фиг.4, фиг.5, фиг.6). На фиг.1 показана схема захватов с выдвижными рыхлителями правого и левого крыла отвала путепрокладчика, установленных спереди. На фиг.2 вид А-А показана схема привода захвата и на виде В-В направляющие трубчатого сечения с выдвижными рыхлителями в разрезе. На фиг.3 и фиг.4 показана схема работы захватов с выдвижными рыхлителями при разборке завалов перед путепрокладчиком. На фиг.5 и фиг.6 показана схема работы захватов с выдвижными рыхлителями с установкой их с тыльной стороны бульдозерного оборудования для рыхления грунта при движении задним ходом с последующей засыпкой ям, траншей, воронок. Предлагаемое устройство путепрокладчика 1 состоит из толкающей рамы 2, отвала 14,состоящего из левого 13 и правого 16 крыльев отвала и соответствующих захватов 7 и 17 с выдвижными рыхлителями. Рассмотрим конструкцию захвата с выдвижными рыхлителями на примере левого крыла отвала, т.к. правая часть аналогичная. Устройство состоит из оси 5,установленной на подшипниках скольжения в опорных кронштейнах 6, привода включающего гидромотор 3 и редуктор 4, защитного фартука 8,захвата-рыхлителя 7,состоящего из двух направляющих трубчатого сечения с прорезями 10 и двух выдвижных рыхлителей 11, распорки 15,гидроцилиндра выдвижения рыхлителей 9 и упоров 12 для захватов с выдвижными рыхлителями. В процессе работы бульдозерного оборудования при разборке непреодолимых завалов в местах с ограниченной возможностью маневра эффективность путепрокладчика повышается за счет расширения функциональных возможностей его бульдозерного оборудования путем применения захватов с выдвижными рыхлителями. Рабочий процесс предлагаемой конструкции бульдозерного оборудования путепрокладчика 1 осуществляется в двух режимах. При первом режиме (фиг.3 и фиг.4) (рассмотрим на примере правого захвата с выдвижными рыхлителями) разборка завалов и транспортировка различных включений 18 осуществляется захватом 7,устанавливаемым с помощью гидромотора 3 и редуктора 4 с лицевой стороны отвала. Для захвата крупногабаритных включений захваты с выдвижными рыхлителями поднимаются в верхнее положение, опускаются на эти включения и при заднем ходе машины производят растаскивание завалов. При втором режиме (фиг.5) рыхление грунта осуществляется с использованием заднего хода путепрокладчика 1 при помощи захватов с выдвижными рыхлителями, устанавливаемыми гидромотором 3 и редуктором 4 с тыльной стороны отвала и опирающимися на упоры 12. При этом рыхлители 11, выдвигаются из направляющих 10 гидроцилиндром 9 (фиг.1). После рыхления грунта выдвижные рыхлители втягиваются внутрь направляющих 10 и тем самым устанавливаются в транспортное положение (фиг.6). Затем отвалом производится засыпка траншей, ям, воронок (фиг.6). Таким образом, захваты с выдвижными рыхлителями позволяют обеспечить эффективную работу путепрокладчика при разборке завалов и рыхлении прочных грунтов в стесненных условиях работы. ФОРМУЛА ИЗОБРЕТЕНИЯ Бульдозерное оборудование путепрокладчика,состоящее из отвального рабочего органа,отличающееся тем, что в верхней части левого и правого крыльев отвала на осях шарнирно установлены захваты с выдвижными рыхлителями,которые могут с помощью гидромоторов и редукторов занимать положения, как с лицевой, так и с тыльной стороны отвалов в зависимости от вида выполняемой работы.
