Рабочий орган культиватора

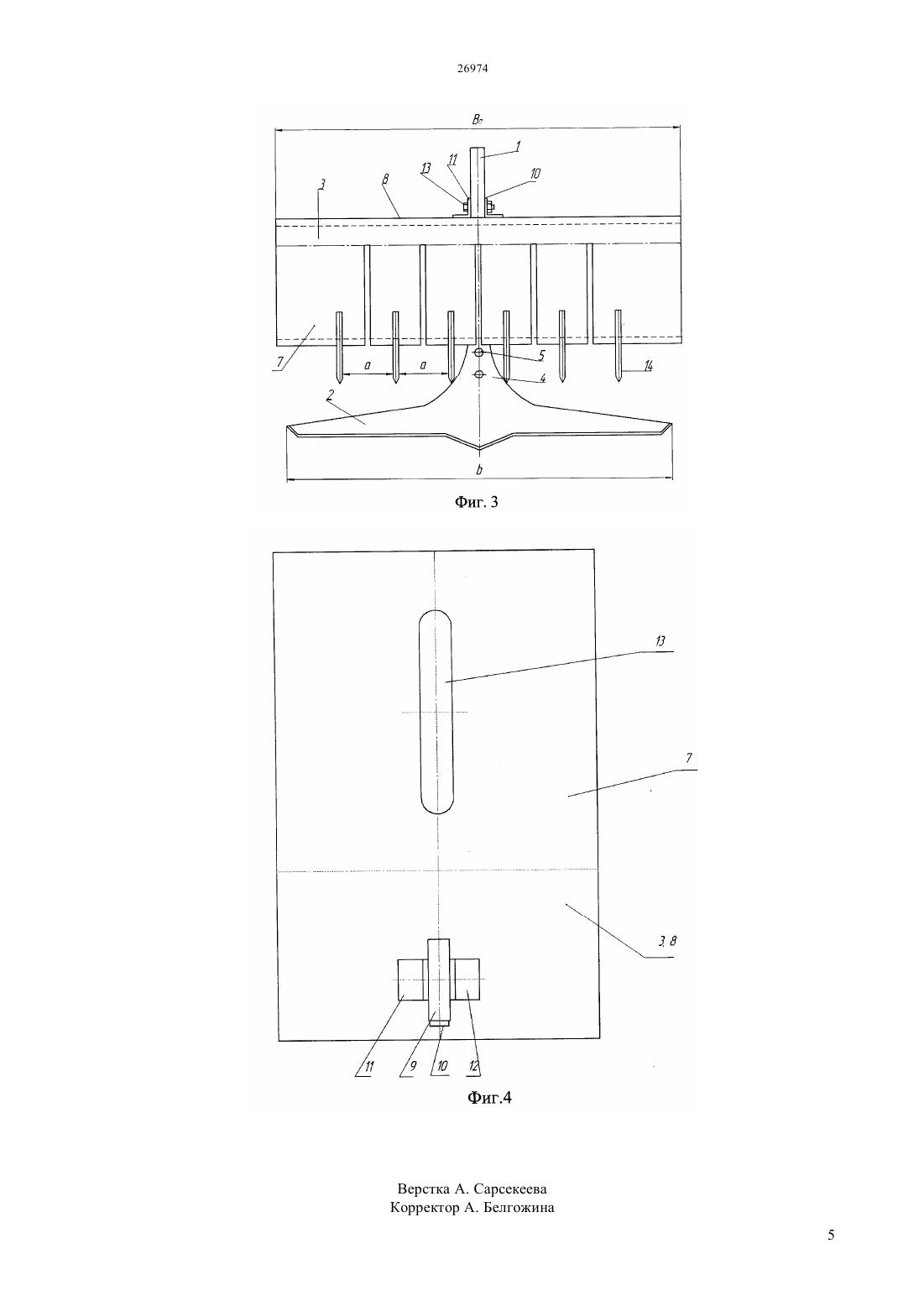

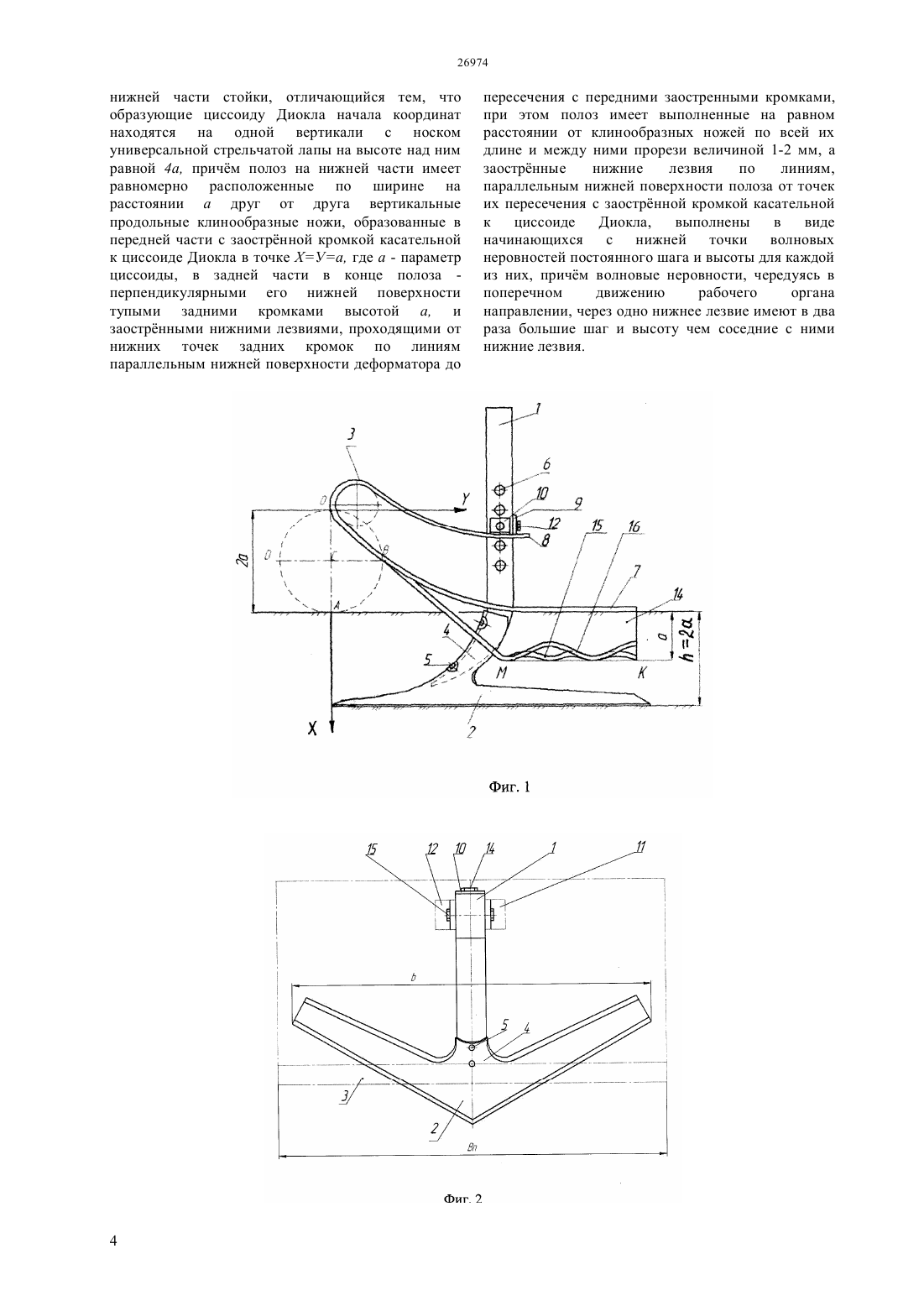

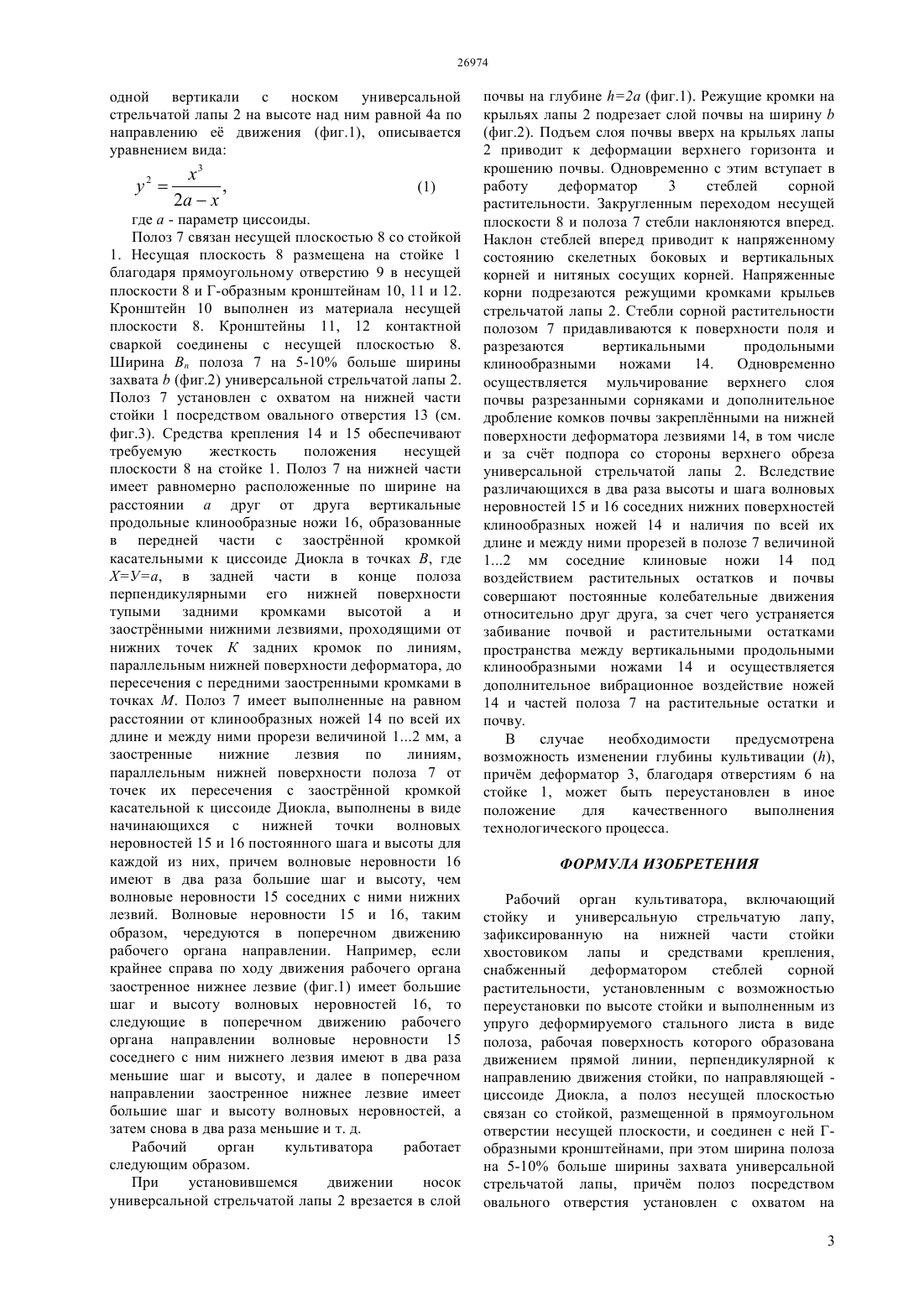

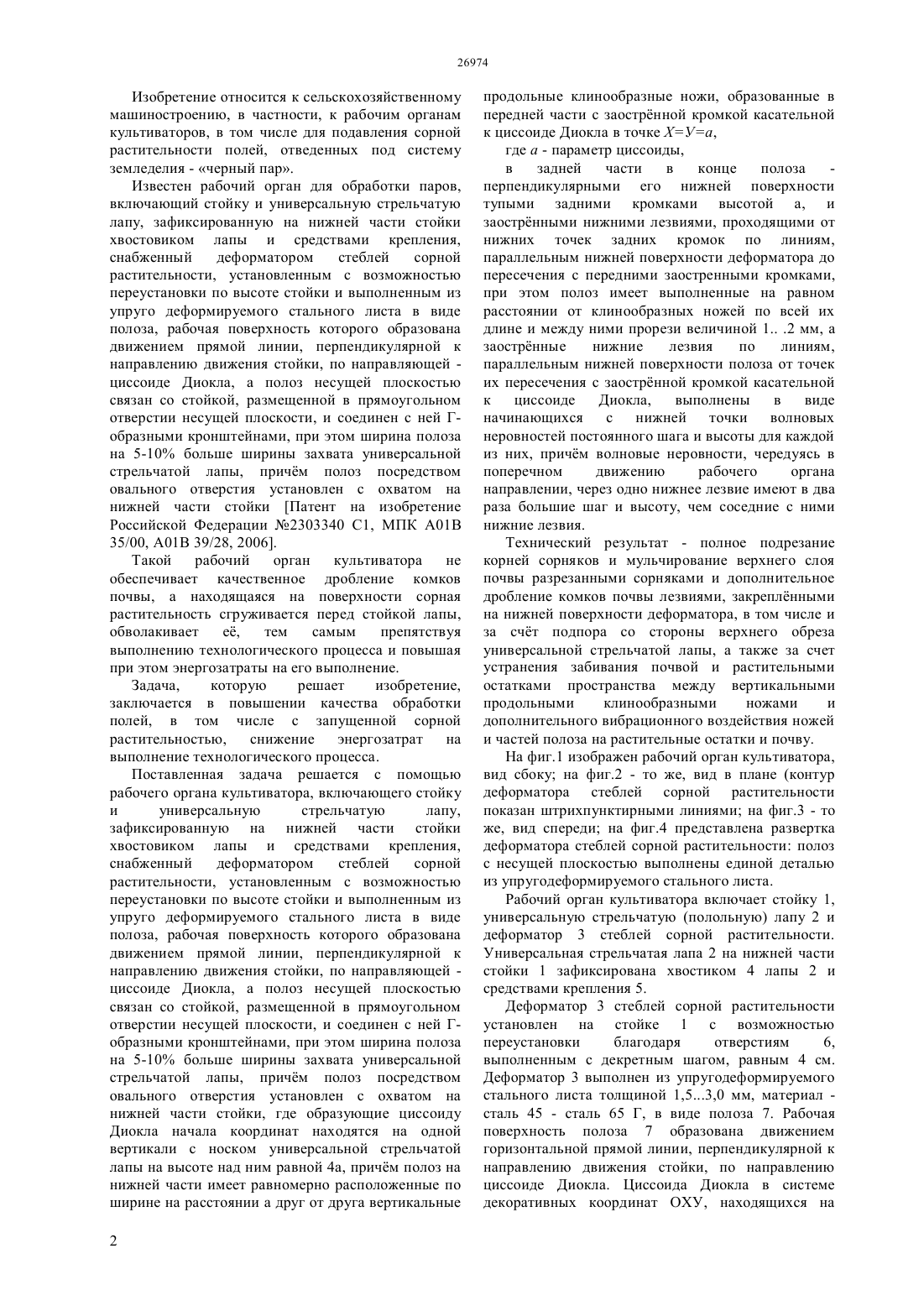

(51) 01 35/00 (2011.01) 01 39/28 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ связан со стойкой, размещенной в прямоугольном отверстии несущей плоскости, и соединен с ней Гобразными кронштейнами, при этом ширина полоза на 5-10 больше ширины захвата универсальной стрельчатой лапы, причм полоз посредством овального отверстия установлен с охватом на нижней части стойки, где образующие циссоиду Диокла начала координат находятся на одной вертикали с носком универсальной стрельчатой лапы на высоте над ним равной 4 а, причм полоз на нижней части имеет равномерно расположенные по ширине на расстоянии а друг от друга вертикальные продольные клинообразные ножи, образованные в передней части с заострнной кромкой касательной к циссоиде Диокла в точке ХУа,где а - параметр циссоиды,в задней части в конце полоза перпендикулярными его нижней поверхности тупыми задними кромками высотой а, и заострнными нижними лезвиями, проходящими от нижних точек задних кромок по линиям,параллельным нижней поверхности деформатора до пересечения с передними заостренными кромками,при этом полоз имеет выполненные на равном расстоянии от клинообразных ножей по всей их длине и между ними прорези величиной 1 .2 мм, а заострнные нижние лезвия по линиям,параллельным нижней поверхности полоза от точек их пересечения с заострнной кромкой касательной к циссоиде Диокла,выполнены в виде начинающихся с нижней точки волновых неровностей постоянного шага и высоты для каждой из них, причм волновые неровности, чередуясь в поперечном движению рабочего органа направлении, через одно нижнее лезвие имеют в два раза большие шаг и высоту, чем соседние с ними нижние лезвия.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(57) Изобретение относится к сельскохозяйственному машиностроению,в частности, к рабочим органам культиваторов, в том числе для подавления сорной растительности полей,отведенных под систему земледелия - черный пар. Задача,которую решает изобретение,заключается в повышении качества обработки полей, в том числе с запущенной сорной растительностью, снижение энергозатрат на выполнение технологического процесса. Поставленная задача решается с помощью рабочего органа культиватора, включающего стойку и универсальную стрельчатую лапу,зафиксированную на нижней части стойки хвостовиком лапы и средствами крепления,снабженный деформатором стеблей сорной растительности, установленным с возможностью переустановки по высоте стойки и выполненным из упруго деформируемого стального листа в виде полоза, рабочая поверхность которого образована движением прямой линии, перпендикулярной к направлению движения стойки, по направляющей циссоиде Диокла, а полоз несущей плоскостью Изобретение относится к сельскохозяйственному машиностроению, в частности, к рабочим органам культиваторов, в том числе для подавления сорной растительности полей, отведенных под систему земледелия - черный пар. Известен рабочий орган для обработки паров,включающий стойку и универсальную стрельчатую лапу, зафиксированную на нижней части стойки хвостовиком лапы и средствами крепления,снабженный деформатором стеблей сорной растительности, установленным с возможностью переустановки по высоте стойки и выполненным из упруго деформируемого стального листа в виде полоза, рабочая поверхность которого образована движением прямой линии, перпендикулярной к направлению движения стойки, по направляющей циссоиде Диокла, а полоз несущей плоскостью связан со стойкой, размещенной в прямоугольном отверстии несущей плоскости, и соединен с ней Гобразными кронштейнами, при этом ширина полоза на 5-10 больше ширины захвата универсальной стрельчатой лапы, причм полоз посредством овального отверстия установлен с охватом на нижней части стойки Патент на изобретение Российской Федерации 2303340 С 1, МПК А 01 В 35/00, А 01 В 39/28, 2006. Такой рабочий орган культиватора не обеспечивает качественное дробление комков почвы, а находящаяся на поверхности сорная растительность сгруживается перед стойкой лапы,обволакивает е,тем самым препятствуя выполнению технологического процесса и повышая при этом энергозатраты на его выполнение. Задача,которую решает изобретение,заключается в повышении качества обработки полей, в том числе с запущенной сорной растительностью, снижение энергозатрат на выполнение технологического процесса. Поставленная задача решается с помощью рабочего органа культиватора, включающего стойку и универсальную стрельчатую лапу,зафиксированную на нижней части стойки хвостовиком лапы и средствами крепления,снабженный деформатором стеблей сорной растительности, установленным с возможностью переустановки по высоте стойки и выполненным из упруго деформируемого стального листа в виде полоза, рабочая поверхность которого образована движением прямой линии, перпендикулярной к направлению движения стойки, по направляющей циссоиде Диокла, а полоз несущей плоскостью связан со стойкой, размещенной в прямоугольном отверстии несущей плоскости, и соединен с ней Гобразными кронштейнами, при этом ширина полоза на 5-10 больше ширины захвата универсальной стрельчатой лапы, причм полоз посредством овального отверстия установлен с охватом на нижней части стойки, где образующие циссоиду Диокла начала координат находятся на одной вертикали с носком универсальной стрельчатой лапы на высоте над ним равной 4 а, причм полоз на нижней части имеет равномерно расположенные по ширине на расстоянии а друг от друга вертикальные 2 продольные клинообразные ножи, образованные в передней части с заострнной кромкой касательной к циссоиде Диокла в точке ХУа,где а - параметр циссоиды,в задней части в конце полоза перпендикулярными его нижней поверхности тупыми задними кромками высотой а, и заострнными нижними лезвиями, проходящими от нижних точек задних кромок по линиям,параллельным нижней поверхности деформатора до пересечения с передними заостренными кромками,при этом полоз имеет выполненные на равном расстоянии от клинообразных ножей по всей их длине и между ними прорези величиной 1 .2 мм, а заострнные нижние лезвия по линиям,параллельным нижней поверхности полоза от точек их пересечения с заострнной кромкой касательной к циссоиде Диокла,выполнены в виде начинающихся с нижней точки волновых неровностей постоянного шага и высоты для каждой из них, причм волновые неровности, чередуясь в поперечном движению рабочего органа направлении, через одно нижнее лезвие имеют в два раза большие шаг и высоту, чем соседние с ними нижние лезвия. Технический результат - полное подрезание корней сорняков и мульчирование верхнего слоя почвы разрезанными сорняками и дополнительное дробление комков почвы лезвиями, закреплнными на нижней поверхности деформатора, в том числе и за счт подпора со стороны верхнего обреза универсальной стрельчатой лапы, а также за счет устранения забивания почвой и растительными остатками пространства между вертикальными продольными клинообразными ножами и дополнительного вибрационного воздействия ножей и частей полоза на растительные остатки и почву. На фиг.1 изображен рабочий орган культиватора,вид сбоку на фиг.2 - то же, вид в плане (контур деформатора стеблей сорной растительности показан штрихпунктирными линиями на фиг.3 - то же, вид спереди на фиг.4 представлена развертка деформатора стеблей сорной растительности полоз с несущей плоскостью выполнены единой деталью из упругодеформируемого стального листа. Рабочий орган культиватора включает стойку 1,универсальную стрельчатую (полольную) лапу 2 и деформатор 3 стеблей сорной растительности. Универсальная стрельчатая лапа 2 на нижней части стойки 1 зафиксирована хвостиком 4 лапы 2 и средствами крепления 5. Деформатор 3 стеблей сорной растительности установлен на стойке 1 с возможностью переустановки благодаря отверстиям 6,выполненным с декретным шагом, равным 4 см. Деформатор 3 выполнен из упругодеформируемого стального листа толщиной 1,53,0 мм, материал сталь 45 - сталь 65 Г, в виде полоза 7. Рабочая поверхность полоза 7 образована движением горизонтальной прямой линии, перпендикулярной к направлению движения стойки, по направлению циссоиде Диокла. Циссоида Диокла в системе декоративных координат ОХУ, находящихся на одной вертикали с носком универсальной стрельчатой лапы 2 на высоте над ним равной 4 а по направлению е движения (фиг.1), описывается уравнением вида где а - параметр циссоиды. Полоз 7 связан несущей плоскостью 8 со стойкой 1. Несущая плоскость 8 размещена на стойке 1 благодаря прямоугольному отверстию 9 в несущей плоскости 8 и Г-образным кронштейнам 10, 11 и 12. Кронштейн 10 выполнен из материала несущей плоскости 8. Кронштейны 11, 12 контактной сваркой соединены с несущей плоскостью 8. Ширина В полоза 7 на 5-10 больше ширины захвата(фиг.2) универсальной стрельчатой лапы 2. Полоз 7 установлен с охватом на нижней части стойки 1 посредством овального отверстия 13 (см. фиг.3). Средства крепления 14 и 15 обеспечивают требуемую жесткость положения несущей плоскости 8 на стойке 1. Полоз 7 на нижней части имеет равномерно расположенные по ширине на расстоянии а друг от друга вертикальные продольные клинообразные ножи 16, образованные в передней части с заострнной кромкой касательными к циссоиде Диокла в точках В, где Х У а, в задней части в конце полоза перпендикулярными его нижней поверхности тупыми задними кромками высотой а и заострнными нижними лезвиями, проходящими от нижних точек К задних кромок по линиям,параллельным нижней поверхности деформатора, до пересечения с передними заостренными кромками в точках М. Полоз 7 имеет выполненные на равном расстоянии от клинообразных ножей 14 по всей их длине и между ними прорези величиной 12 мм, а заостренные нижние лезвия по линиям,параллельным нижней поверхности полоза 7 от точек их пересечения с заострнной кромкой касательной к циссоиде Диокла, выполнены в виде начинающихся с нижней точки волновых неровностей 15 и 16 постоянного шага и высоты для каждой из них, причем волновые неровности 16 имеют в два раза большие шаг и высоту, чем волновые неровности 15 соседних с ними нижних лезвий. Волновые неровности 15 и 16, таким образом, чередуются в поперечном движению рабочего органа направлении. Например, если крайнее справа по ходу движения рабочего органа заостренное нижнее лезвие (фиг.1) имеет большие шаг и высоту волновых неровностей 16, то следующие в поперечном движению рабочего органа направлении волновые неровности 15 соседнего с ним нижнего лезвия имеют в два раза меньшие шаг и высоту, и далее в поперечном направлении заостренное нижнее лезвие имеет большие шаг и высоту волновых неровностей, а затем снова в два раза меньшие и т. д. Рабочий орган культиватора работает следующим образом. При установившемся движении носок универсальной стрельчатой лапы 2 врезается в слой почвы на глубине 2 (фиг.1). Режущие кромки на крыльях лапы 2 подрезает слой почвы на ширину(фиг.2). Подъем слоя почвы вверх на крыльях лапы 2 приводит к деформации верхнего горизонта и крошению почвы. Одновременно с этим вступает в работу деформатор 3 стеблей сорной растительности. Закругленным переходом несущей плоскости 8 и полоза 7 стебли наклоняются вперед. Наклон стеблей вперед приводит к напряженному состоянию скелетных боковых и вертикальных корней и нитяных сосущих корней. Напряженные корни подрезаются режущими кромками крыльев стрельчатой лапы 2. Стебли сорной растительности полозом 7 придавливаются к поверхности поля и разрезаются вертикальными продольными клинообразными ножами 14. Одновременно осуществляется мульчирование верхнего слоя почвы разрезанными сорняками и дополнительное дробление комков почвы закреплнными на нижней поверхности деформатора лезвиями 14, в том числе и за счт подпора со стороны верхнего обреза универсальной стрельчатой лапы 2. Вследствие различающихся в два раза высоты и шага волновых неровностей 15 и 16 соседних нижних поверхностей клинообразных ножей 14 и наличия по всей их длине и между ними прорезей в полозе 7 величиной 12 мм соседние клиновые ножи 14 под воздействием растительных остатков и почвы совершают постоянные колебательные движения относительно друг друга, за счет чего устраняется забивание почвой и растительными остатками пространства между вертикальными продольными клинообразными ножами 14 и осуществляется дополнительное вибрационное воздействие ножей 14 и частей полоза 7 на растительные остатки и почву. В случае необходимости предусмотрена возможность изменении глубины культивации ,причм деформатор 3, благодаря отверстиям 6 на стойке 1, может быть переустановлен в иное положение для качественного выполнения технологического процесса. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочий орган культиватора, включающий стойку и универсальную стрельчатую лапу,зафиксированную на нижней части стойки хвостовиком лапы и средствами крепления,снабженный деформатором стеблей сорной растительности, установленным с возможностью переустановки по высоте стойки и выполненным из упруго деформируемого стального листа в виде полоза, рабочая поверхность которого образована движением прямой линии, перпендикулярной к направлению движения стойки, по направляющей циссоиде Диокла, а полоз несущей плоскостью связан со стойкой, размещенной в прямоугольном отверстии несущей плоскости, и соединен с ней Гобразными кронштейнами, при этом ширина полоза на 5-10 больше ширины захвата универсальной стрельчатой лапы, причм полоз посредством овального отверстия установлен с охватом на 3 нижней части стойки, отличающийся тем, что образующие циссоиду Диокла начала координат находятся на одной вертикали с носком универсальной стрельчатой лапы на высоте над ним равной 4 а, причм полоз на нижней части имеет равномерно расположенные по ширине на расстоянии а друг от друга вертикальные продольные клинообразные ножи, образованные в передней части с заострнной кромкой касательной к циссоиде Диокла в точке ХУа, где а - параметр циссоиды, в задней части в конце полоза перпендикулярными его нижней поверхности тупыми задними кромками высотой а, и заострнными нижними лезвиями, проходящими от нижних точек задних кромок по линиям параллельным нижней поверхности деформатора до пересечения с передними заостренными кромками,при этом полоз имеет выполненные на равном расстоянии от клинообразных ножей по всей их длине и между ними прорези величиной 1-2 мм, а заострнные нижние лезвия по линиям,параллельным нижней поверхности полоза от точек их пересечения с заострнной кромкой касательной к циссоиде Диокла,выполнены в виде начинающихся с нижней точки волновых неровностей постоянного шага и высоты для каждой из них, причм волновые неровности, чередуясь в поперечном движению рабочего органа направлении, через одно нижнее лезвие имеют в два раза большие шаг и высоту чем соседние с ними нижние лезвия.
