Почвообрабатывающий каток

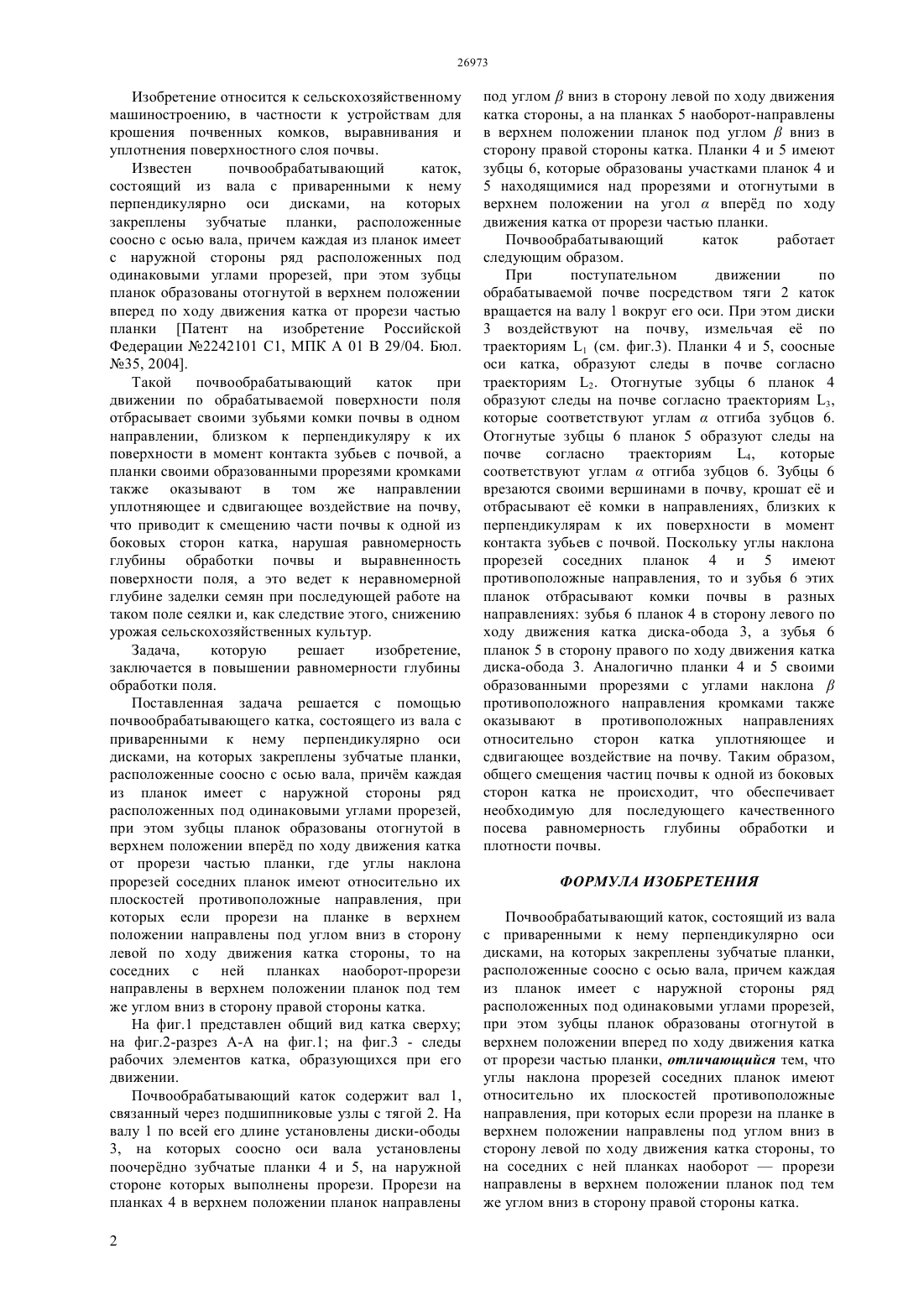

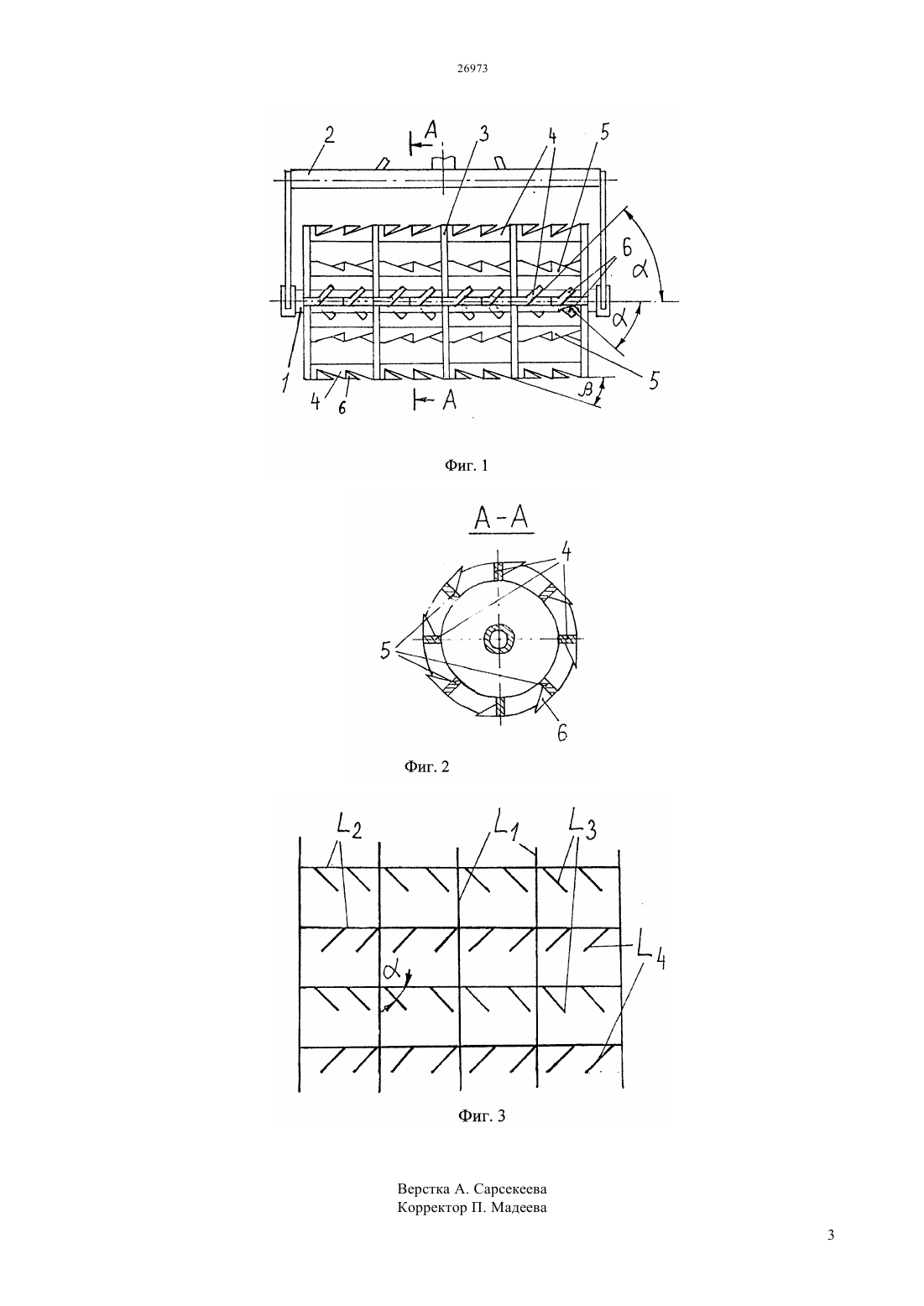

(51) 01 29/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача,которую решает изобретение,заключается в повышении равномерности глубины обработки поля. Поставленная задача решается с помощью почвообрабатывающего катка, состоящего из вала с приваренный к нему перпендикулярно оси дисками,на которых закреплены зубчатые планки,расположенные соосно с осью вала, причм каждая из планок имеет с наружной стороны ряд расположенных под одинаковыми углами прорезей,при этом зубцы планок образованы отогнутой в верхнем положении вперд по ходу движения катка от прорези частью планки, где углы наклона прорезей соседних планок имеют относительно их плоскостей противоположные направления, при которых если прорези на планке в верхнем положении направлены под углом вниз в сторону левой по ходу движения катка стороны, то на соседних с ней планках наоборот-прорези направлены в верхнем положении планок под тем же углом вниз в сторону правой стороны катка.(72) Кушнир Валентина ГеннадьевнаБенюх Олег АнатольевичРоманюк Николай НиколаевичАгейчик Валерий Александрович Ким Наталья Павловна(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к устройствам для крошения почвенных комков,выравнивания и уплотнения поверхностного слоя почвы. Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для крошения почвенных комков, выравнивания и уплотнения поверхностного слоя почвы. Известен почвообрабатывающий каток,состоящий из вала с приваренными к нему перпендикулярно оси дисками, на которых закреплены зубчатые планки, расположенные соосно с осью вала, причем каждая из планок имеет с наружной стороны ряд расположенных под одинаковыми углами прорезей, при этом зубцы планок образованы отогнутой в верхнем положении вперед по ходу движения катка от прорези частью планки Патент на изобретение Российской Федерации 2242101 С 1, МПК А 01 В 29/04. Бюл. 35, 2004. Такой почвообрабатывающий каток при движении по обрабатываемой поверхности поля отбрасывает своими зубьями комки почвы в одном направлении, близком к перпендикуляру к их поверхности в момент контакта зубьев с почвой, а планки своими образованными прорезями кромками также оказывают в том же направлении уплотняющее и сдвигающее воздействие на почву,что приводит к смещению части почвы к одной из боковых сторон катка, нарушая равномерность глубины обработки почвы и выравненность поверхности поля, а это ведет к неравномерной глубине заделки семян при последующей работе на таком поле сеялки и, как следствие этого, снижению урожая сельскохозяйственных культур. Задача,которую решает изобретение,заключается в повышении равномерности глубины обработки поля. Поставленная задача решается с помощью почвообрабатывающего катка, состоящего из вала с приваренными к нему перпендикулярно оси дисками, на которых закреплены зубчатые планки,расположенные соосно с осью вала, причм каждая из планок имеет с наружной стороны ряд расположенных под одинаковыми углами прорезей,при этом зубцы планок образованы отогнутой в верхнем положении вперд по ходу движения катка от прорези частью планки, где углы наклона прорезей соседних планок имеют относительно их плоскостей противоположные направления, при которых если прорези на планке в верхнем положении направлены под углом вниз в сторону левой по ходу движения катка стороны, то на соседних с ней планках наоборот-прорези направлены в верхнем положении планок под тем же углом вниз в сторону правой стороны катка. На фиг.1 представлен общий вид катка сверху на фиг.2-разрез А-А на фиг.1 на фиг.3 - следы рабочих элементов катка, образующихся при его движении. Почвообрабатывающий каток содержит вал 1,связанный через подшипниковые узлы с тягой 2. На валу 1 по всей его длине установлены диски-ободы 3, на которых соосно оси вала установлены поочердно зубчатые планки 4 и 5, на наружной стороне которых выполнены прорези. Прорези на планках 4 в верхнем положении планок направлены 2 под угломвниз в сторону левой по ходу движения катка стороны, а на планках 5 наоборот-направлены в верхнем положении планок под угломвниз в сторону правой стороны катка. Планки 4 и 5 имеют зубцы 6, которые образованы участками планок 4 и 5 находящимися над прорезями и отогнутыми в верхнем положении на уголвперд по ходу движения катка от прорези частью планки. Почвообрабатывающий каток работает следующим образом. При поступательном движении по обрабатываемой почве посредством тяги 2 каток вращается на валу 1 вокруг его оси. При этом диски 3 воздействуют на почву, измельчая е по траекториям 1 (см. фиг.3). Планки 4 и 5, соосные оси катка, образуют следы в почве согласно траекториям 2. Отогнутые зубцы 6 планок 4 образуют следы на почве согласно траекториям 3,которые соответствуют угламотгиба зубцов 6. Отогнутые зубцы 6 планок 5 образуют следы на почве согласно траекториям 4,которые соответствуют угламотгиба зубцов 6. Зубцы 6 врезаются своими вершинами в почву, крошат е и отбрасывают е комки в направлениях, близких к перпендикулярам к их поверхности в момент контакта зубьев с почвой. Поскольку углы наклона прорезей соседних планок 4 и 5 имеют противоположные направления, то и зубья 6 этих планок отбрасывают комки почвы в разных направлениях зубья 6 планок 4 в сторону левого по ходу движения катка диска-обода 3, а зубья 6 планок 5 в сторону правого по ходу движения катка диска-обода 3. Аналогично планки 4 и 5 своими образованными прорезями с углами наклонапротивоположного направления кромками также оказывают в противоположных направлениях относительно сторон катка уплотняющее и сдвигающее воздействие на почву. Таким образом,общего смещения частиц почвы к одной из боковых сторон катка не происходит, что обеспечивает необходимую для последующего качественного посева равномерность глубины обработки и плотности почвы. ФОРМУЛА ИЗОБРЕТЕНИЯ Почвообрабатывающий каток, состоящий из вала с приваренными к нему перпендикулярно оси дисками, на которых закреплены зубчатые планки,расположенные соосно с осью вала, причем каждая из планок имеет с наружной стороны ряд расположенных под одинаковыми углами прорезей,при этом зубцы планок образованы отогнутой в верхнем положении вперед по ходу движения катка от прорези частью планки, отличающийся тем, что углы наклона прорезей соседних планок имеют относительно их плоскостей противоположные направления, при которых если прорези на планке в верхнем положении направлены под углом вниз в сторону левой по ходу движения катка стороны, то на соседних с ней планках наоборотпрорези направлены в верхнем положении планок под тем же углом вниз в сторону правой стороны катка.
