Виброуплотнитель

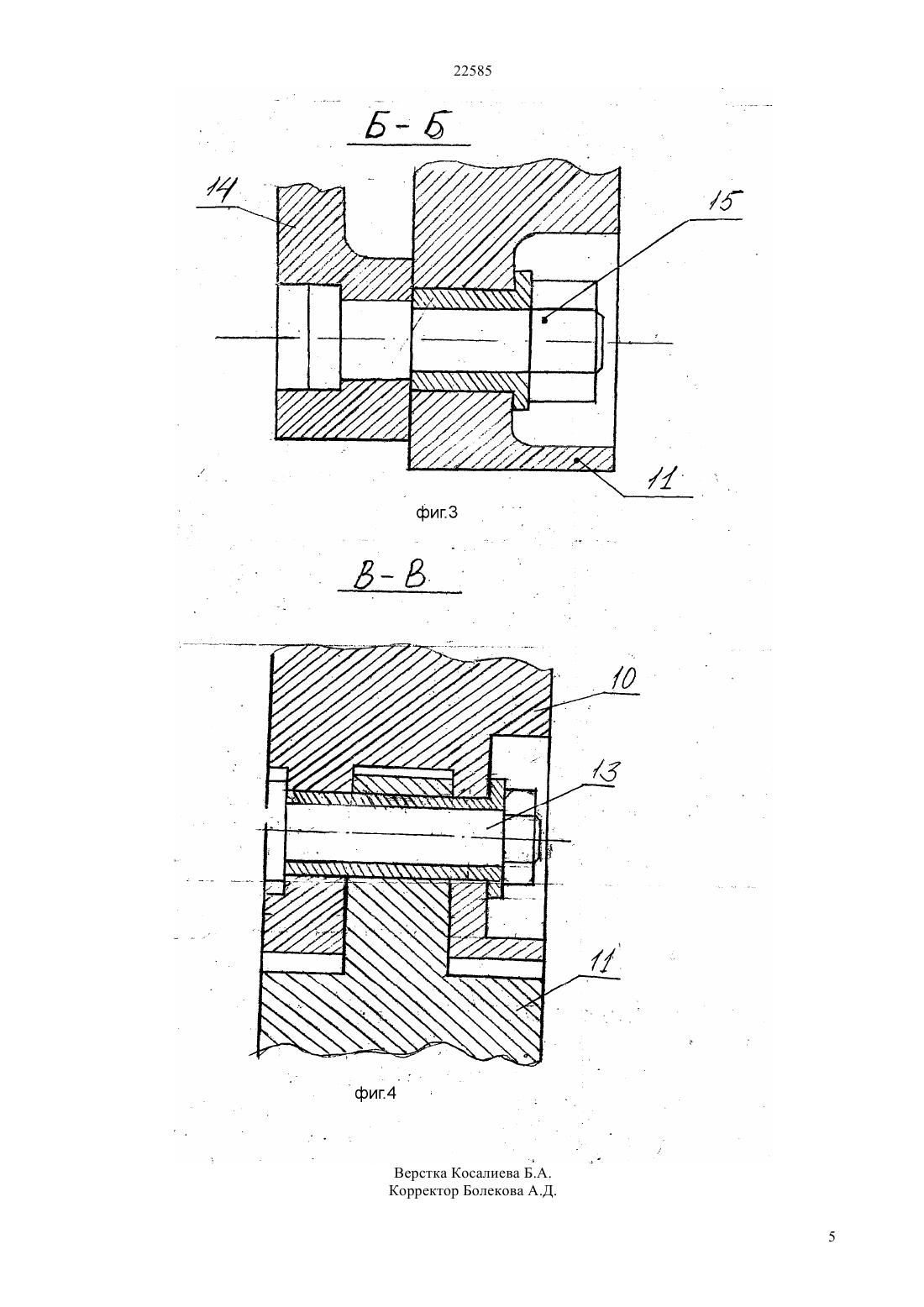

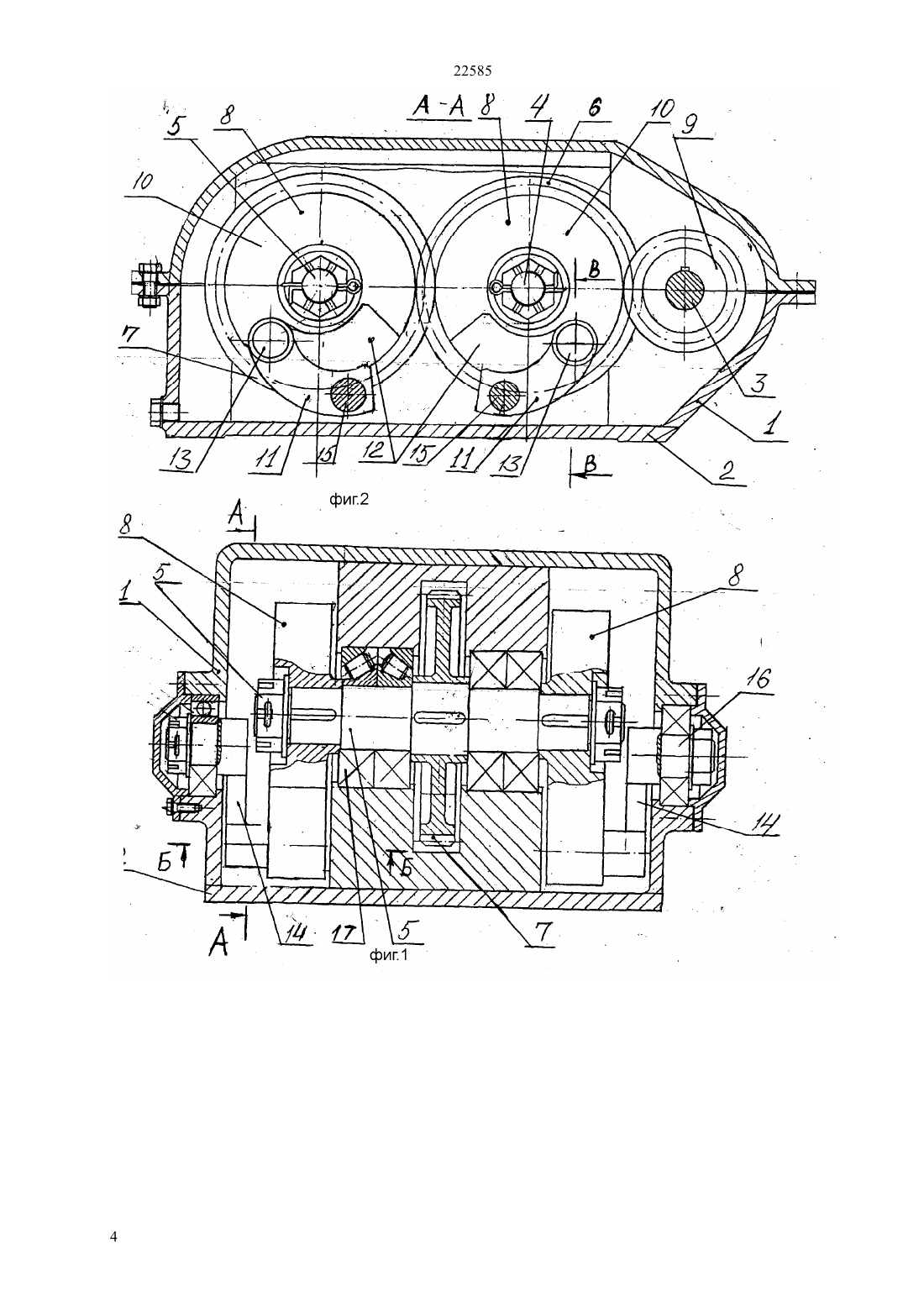

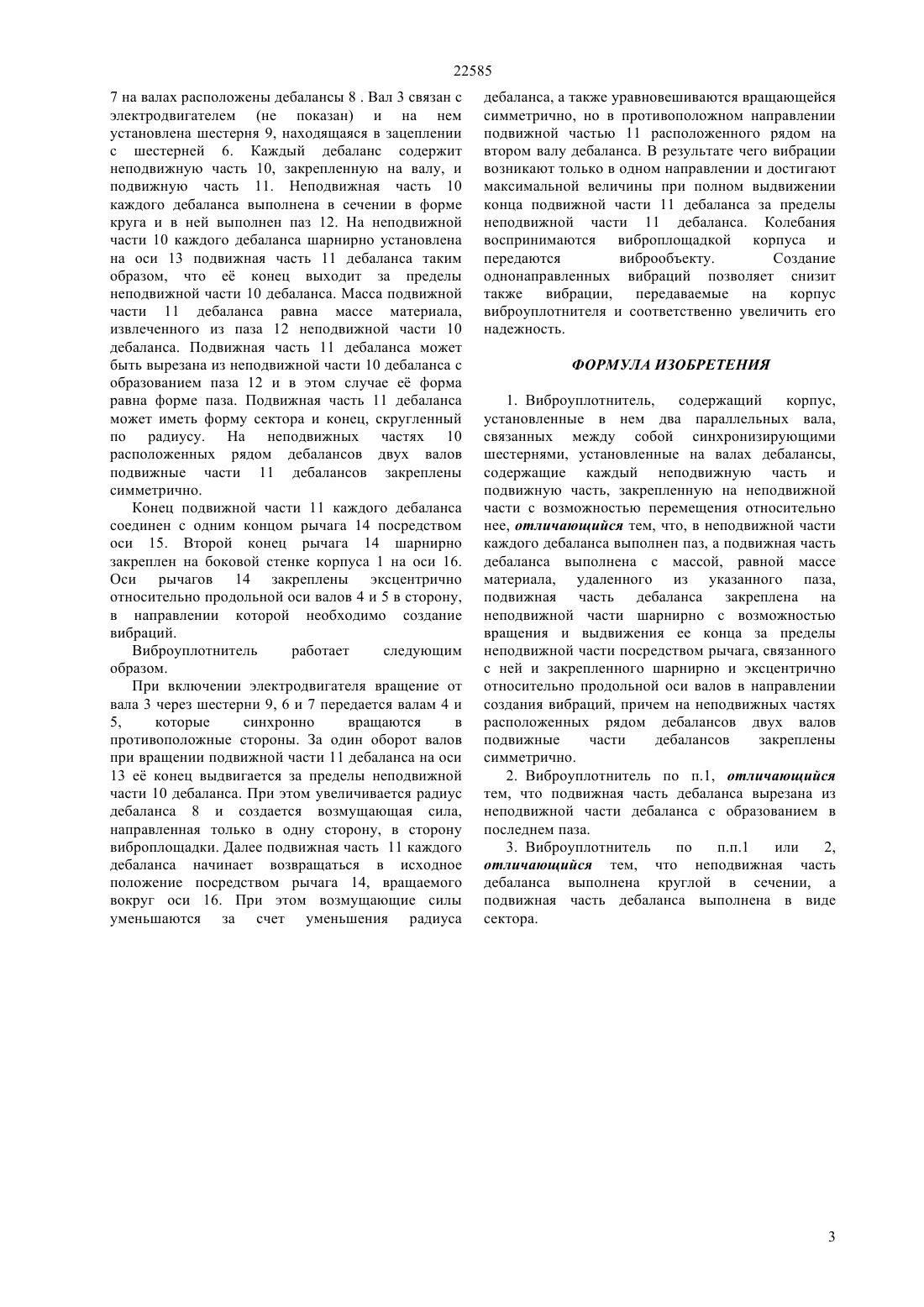

(51) 06 1/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ том, что в неподвижной части 10 каждого дебаланса выполнен паз 12, а подвижная часть 11 дебаланса выполнена с массой, равной массе материала,удаленного из указанного паза 12, подвижная часть 11 дебаланса закреплена на неподвижной 10 части шарнирно с возможностью вращения и выдвижения е конца за пределы неподвижной части 10 посредством рычага 14, связанного с ней и закрепленного шарнирно и эксцентрично относительно продольной оси валов 4 и 5 в направлении создания вибраций, причем на неподвижных частях 10 расположенных рядом дебалансов двух валов подвижные части 11 дебалансов закреплены симметрично. Подвижная часть 11 дебаланса вырезана из неподвижной части 10 дебаланса с образованием в последнем паза 12. Неподвижная часть 10 дебаланса выполнена круглой в сечении, а подвижная часть 11 дебаланса выполнена в виде сектора. Техническим результатом изобретения является упрощение конструкции, повышение надежности и создание однонаправленных колебаний.(72) Ахметов Мажит Фахретдинович Муратов Абиль Муратович Ускембаева Багдат Оралбековна Ахметов Гани Миллиардович Кожабеков Жанабай Тойганбаевич(73) Акционерное общество Казахская академия транспорта и коммуникаций им. М. Тынышпаева(57) Изобретение относится к вибрационной технике и может быть использовано для уплотнения балластной призмы железнодорожного пути, в строительстве уплотнения бетонных смесей и т.п. Виброуплотнитель,содержит корпус,установленные в нем два параллельных вала 4 и 5,связанных между собой синхронизирующими шестернями 6 и 7, установленные на валах дебалансы 8, содержащие каждый неподвижную часть 10 и подвижную часть 11, закрепленную на неподвижной части 10 с возможностью перемещения относительно не. Отличие предлагаемого виброуплотнителя заключается в 22585 Изобретение относится к вибрационной технике и может быть использовано для уплотнения балластной призмы железнодорожного пути, в строительстве для уплотнения бетонных смесей и т.п. Известен вибровозбудитель (А.с. СССР 747534, МПК В 06 В 1/16, публ. 15.07.1980 г.). Он содержит вал, на котором расположены два дебаланса, связанные между собой пружиной,зафиксированной на валу. На одном из дебалансов эксцентрично оси его вращения закреплена дополнительная дебалансная масса. Дополнительная дебалансная масса может смещаться относительно дебаланса. За счет дополнительной дебалансной массы создается дополнительная возмущающая сила, но устройство не позволяет создать однонаправленные колебания. Известен виброуплотнитель (Предварительный патент Республики Казахстан 11859, МПК Е 01 В 27/12, публ. 15.08.2002 г.) Он содержит корпус, в котором размещены валы, один из которых кинематически соединен с приводом и на которых размещены синхронизирующие шестерни и дебалансы. Вибратор содержит семь валов центральный, имеющий дебаланс с массой, вдвое превышающей массы дебалансов остальных валов,остальные валы, расположенные в ряд по обе стороны от центрального вала и симметричные пары валов имеют одинаковые синхронизирующие шестерни. Недостатком известного устройства является сложность и невозможность создать однонаправленные колебания. Известен дебалансный возбудитель колебаний(А.с. СССР 403450, МПК В 06 В 1/16, публ. 26.10.1973 г.) Он содержит корпус, установленные в нем два параллельных вала, связанных между собой синхронизирующими шестернями, установленные на валах дебалансы. Дебалансы состоят из неподвижных частей, жестко посаженных на валу, и подвижных частей, установленных на валу на подшипниках, подвижные части дебалансов удерживаются в уравновешенном положении с неподвижными частями пружинами сжатия и пальцем, расположенным в продольных пазах валов и в винтовых пазах, выполненных в подвижных частях дебалансов. Между собой подвижные части дебалансов связаны шестернями, установленными на валах свободно и соединенными с подвижными частями дебалансов посредством направляющих шпонок. Известное устройство отличается сложностью и ненадежностью и не позволяет создавать однонаправленные колебания. В качестве наиболее близкого аналога выбран виброуплотнитель, приведенный в авторском свидетельстве СССР 1180083 (МПК В 06 В 1/16,публ.23.09.1985 г.) Он содержит корпус,установленные в нем два параллельных вала,связанных между собой синхронизирующими шестернями, установленные на валах дебалансы,содержащие каждый неподвижную часть и 2 подвижную часть, закрепленную на неподвижной части, выполненную с возможностью перемещения относительно не в радиальном направлении и подпружиненную относительно неподвижной части,и механизм регулирования положения дебалансов. Неподвижная часть выполнена в виде соленоида, а каждый механизм регулирования положения дебалансов в виде взаимодействующего с подвижной частью подпружиненного по оси фиксатора, связанного с ним электромагнита и контактного устройства, установленного на валу и связанного с неподвижной частью с электромагнитом. Известное устройство позволяет регулировать величину возмущающей силы, но отличается сложностью, ненадежностью и не обеспечивает создание однонаправленных колебаний. В основу изобретения положена задача создания несложного,надежного виброуплотнителя,позволяющего создать однонаправленные колебания. Технический результат упрощение конструкции, повышение надежности и создание однонаправленных колебаний. Для достижения указанного технического результата в виброуплотнителе, содержащем корпус, установленные в нем два параллельных вала, связанных между собой синхронизирующими шестернями, установленные на валах дебалансы,содержащие каждый неподвижную часть и подвижную часть, закрепленную на неподвижной части с возможностью перемещения относительно не , в соответствии с изобретением, в неподвижной части каждого дебаланса выполнен паз, а подвижная часть дебаланса выполнена с массой, равной массе материала, удаленного из указанного паза,подвижная часть дебаланса закреплена на неподвижной части шарнирно с возможностью вращения и выдвижения е конца за пределы неподвижной части посредством рычага, связанного с ней и закрепленного шарнирно и эксцентрично относительно продольной оси валов в направлении создания вибраций, причем на неподвижных частях расположенных рядом дебалансов двух валов подвижные части дебалансов закреплены симметрично. В предпочтительном варианте осуществления подвижная часть дебаланса вырезана из неподвижной части дебаланса с образованием в последнем паза. Преемущественно неподвижная часть дебаланса выполнена круглой в сечении, а подвижная часть дебаланса - в виде сектора. На фиг. 1 изображен виброуплотнитель в поперечном разрезе на фиг. 2 - разрез А - А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг.1 на фиг. 4 разрез В-В на фиг. 2. Устройство содержит корпус 1 с виброплощадкой 2. Внутри корпуса 1 расположены вал 3 и два параллельных вала 4 и 5. Валы 4 и 5 установлены на подшипниках 17 и на них закреплены синхронизирующие шестерни 6 и 7,связывающие валы. По обе стороны от шестерен 6 и 22585 7 на валах расположены дебалансы 8 . Вал 3 связан с электродвигателем (не показан) и на нем установлена шестерня 9, находящаяся в зацеплении с шестерней 6. Каждый дебаланс содержит неподвижную часть 10, закрепленную на валу, и подвижную часть 11. Неподвижная часть 10 каждого дебаланса выполнена в сечении в форме круга и в ней выполнен паз 12. На неподвижной части 10 каждого дебаланса шарнирно установлена на оси 13 подвижная часть 11 дебаланса таким образом, что е конец выходит за пределы неподвижной части 10 дебаланса. Масса подвижной части 11 дебаланса равна массе материала,извлеченного из паза 12 неподвижной части 10 дебаланса. Подвижная часть 11 дебаланса может быть вырезана из неподвижной части 10 дебаланса с образованием паза 12 и в этом случае е форма равна форме паза. Подвижная часть 11 дебаланса может иметь форму сектора и конец, скругленный по радиусу. На неподвижных частях 10 расположенных рядом дебалансов двух валов подвижные части 11 дебалансов закреплены симметрично. Конец подвижной части 11 каждого дебаланса соединен с одним концом рычага 14 посредством оси 15. Второй конец рычага 14 шарнирно закреплен на боковой стенке корпуса 1 на оси 16. Оси рычагов 14 закреплены эксцентрично относительно продольной оси валов 4 и 5 в сторону,в направлении которой необходимо создание вибраций. Виброуплотнитель работает следующим образом. При включении электродвигателя вращение от вала 3 через шестерни 9, 6 и 7 передается валам 4 и 5,которые синхронно вращаются в противоположные стороны. За один оборот валов при вращении подвижной части 11 дебаланса на оси 13 е конец выдвигается за пределы неподвижной части 10 дебаланса. При этом увеличивается радиус дебаланса 8 и создается возмущающая сила,направленная только в одну сторону, в сторону виброплощадки. Далее подвижная часть 11 каждого дебаланса начинает возвращаться в исходное положение посредством рычага 14, вращаемого вокруг оси 16. При этом возмущающие силы уменьшаются за счет уменьшения радиуса дебаланса, а также уравновешиваются вращающейся симметрично, но в противоположном направлении подвижной частью 11 расположенного рядом на втором валу дебаланса. В результате чего вибрации возникают только в одном направлении и достигают максимальной величины при полном выдвижении конца подвижной части 11 дебаланса за пределы неподвижной части 11 дебаланса. Колебания воспринимаются виброплощадкой корпуса и передаются виброобъекту. Создание однонаправленных вибраций позволяет снизит также вибрации, передаваемые на корпус виброуплотнителя и соответственно увеличить его надежность. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Виброуплотнитель,содержащий корпус,установленные в нем два параллельных вала,связанных между собой синхронизирующими шестернями, установленные на валах дебалансы,содержащие каждый неподвижную часть и подвижную часть, закрепленную на неподвижной части с возможностью перемещения относительно нее, отличающийся тем, что, в неподвижной части каждого дебаланса выполнен паз, а подвижная часть дебаланса выполнена с массой, равной массе материала, удаленного из указанного паза,подвижная часть дебаланса закреплена на неподвижной части шарнирно с возможностью вращения и выдвижения ее конца за пределы неподвижной части посредством рычага, связанного с ней и закрепленного шарнирно и эксцентрично относительно продольной оси валов в направлении создания вибраций, причем на неподвижных частях расположенных рядом дебалансов двух валов подвижные части дебалансов закреплены симметрично. 2. Виброуплотнитель по п.1, отличающийся тем, что подвижная часть дебаланса вырезана из неподвижной части дебаланса с образованием в последнем паза. 3. Виброуплотнитель по п.п.1 или 2,отличающийся тем, что неподвижная часть дебаланса выполнена круглой в сечении, а подвижная часть дебаланса выполнена в виде сектора.
