Формула / Реферат

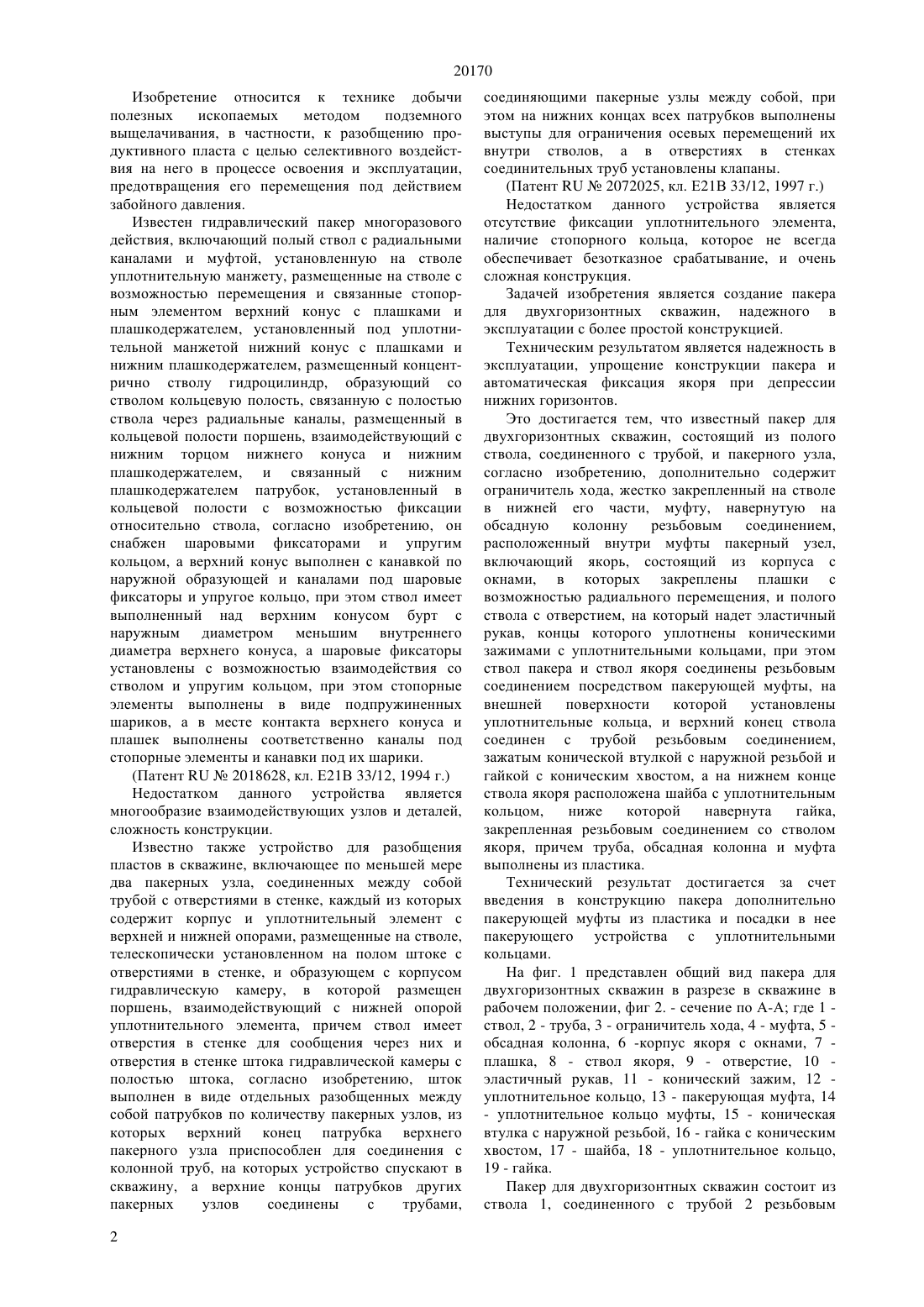

Изобретение относится к технике добычи полезных ископаемых методом подземного выще-лачивания, в частности, к разобщению продук-тивного пласта с целью селективного воздействия на него в процессе освоения и эксплуатации, предотвращения его перемещения под действием забойного давления.
Техническим результатом является надежность в эксплуатации, упрощение конструкции пакера и автоматическая фиксация якоря при депрессии нижних горизонтов.

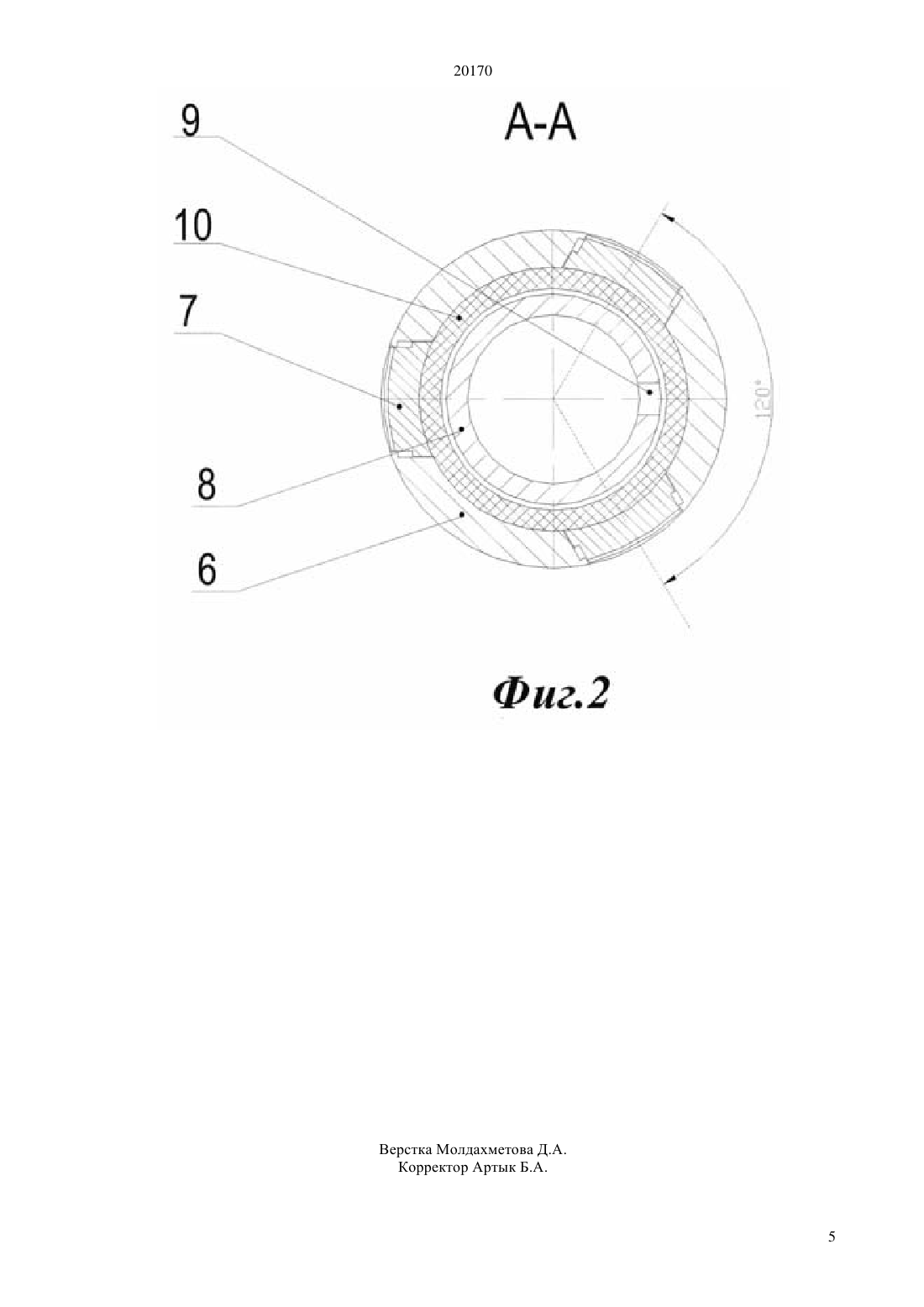

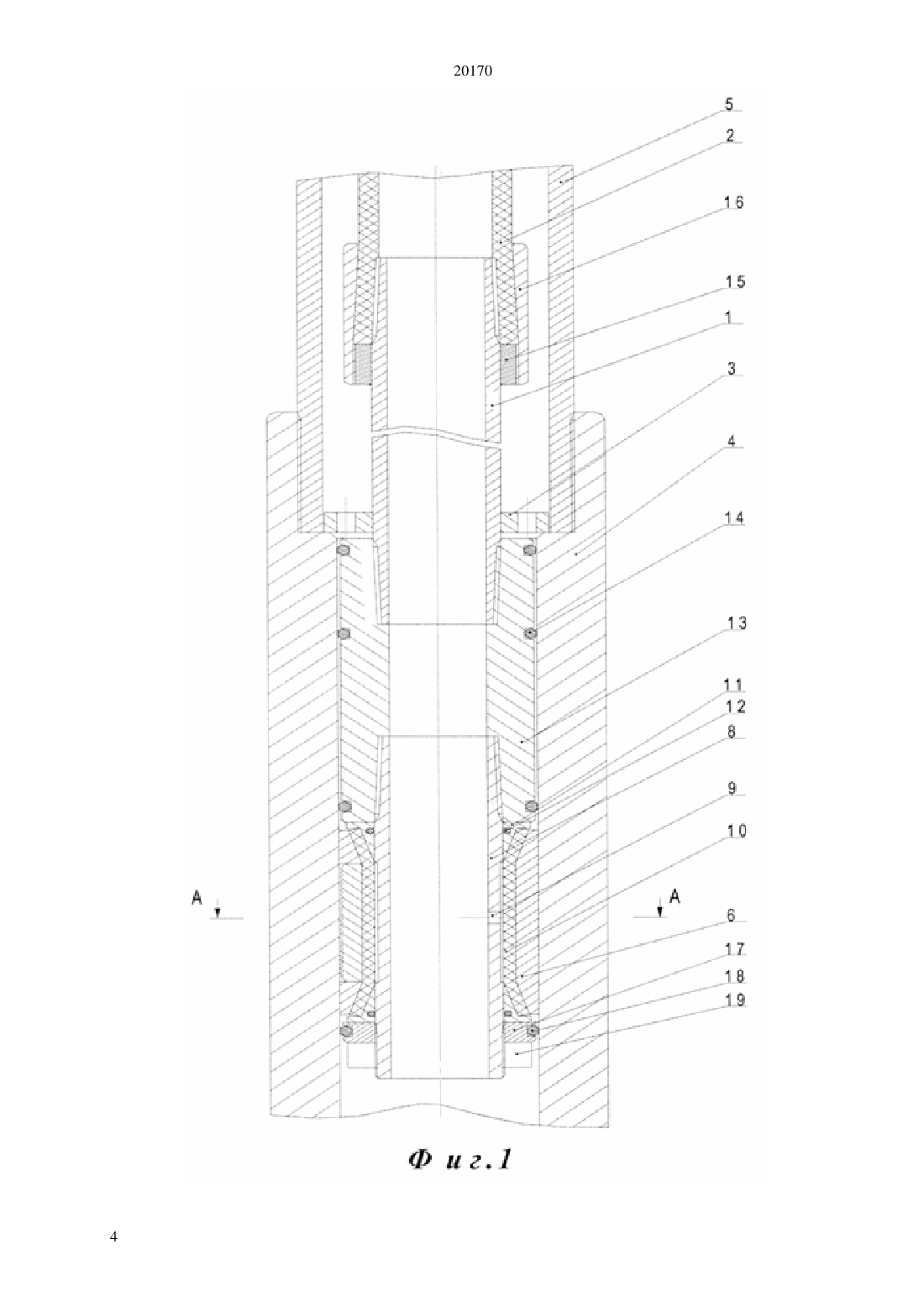

Это достигается тем, что известный пакер для двухгоризонтных скважин, состоящий из полого ствола, соединенного с трубой, и пакерного узла, согласно изобретению, дополнительно содержит ограничитель хода, жестко закрепленный на стволе в нижней его части, муфту, навернутую на обсадную колонну резьбовым соединением, расположенный внутри муфты пакерный узел, включающий якорь, состоящий из корпуса с окнами, в которых закреплены плашки с возможностью радиального перемещения, и полого ствола с отверстием, на который надет эластичный рукав, концы которого уплотнены коническими зажимами с уплотнительными кольцами, при этом ствол пакера и ствол якоря соединены резьбовым соединением посредством пакерующей муфты, на внешней поверхности которой установлены уплотнительные кольца, и верхний конец ствола соединен с трубой резьбовым соединением, зажатым конической втулкой с наружной резьбой и гайкой с коническим хвостом, а на нижнем конце ствола якоря расположена шайба с уплотнительным кольцом, ниже которой навернута гайка, закрепленная резьбовым соединением со стволом якоря, причем труба, обсадная колонна и муфта выполнены из пластика.

Текст

Смотреть все

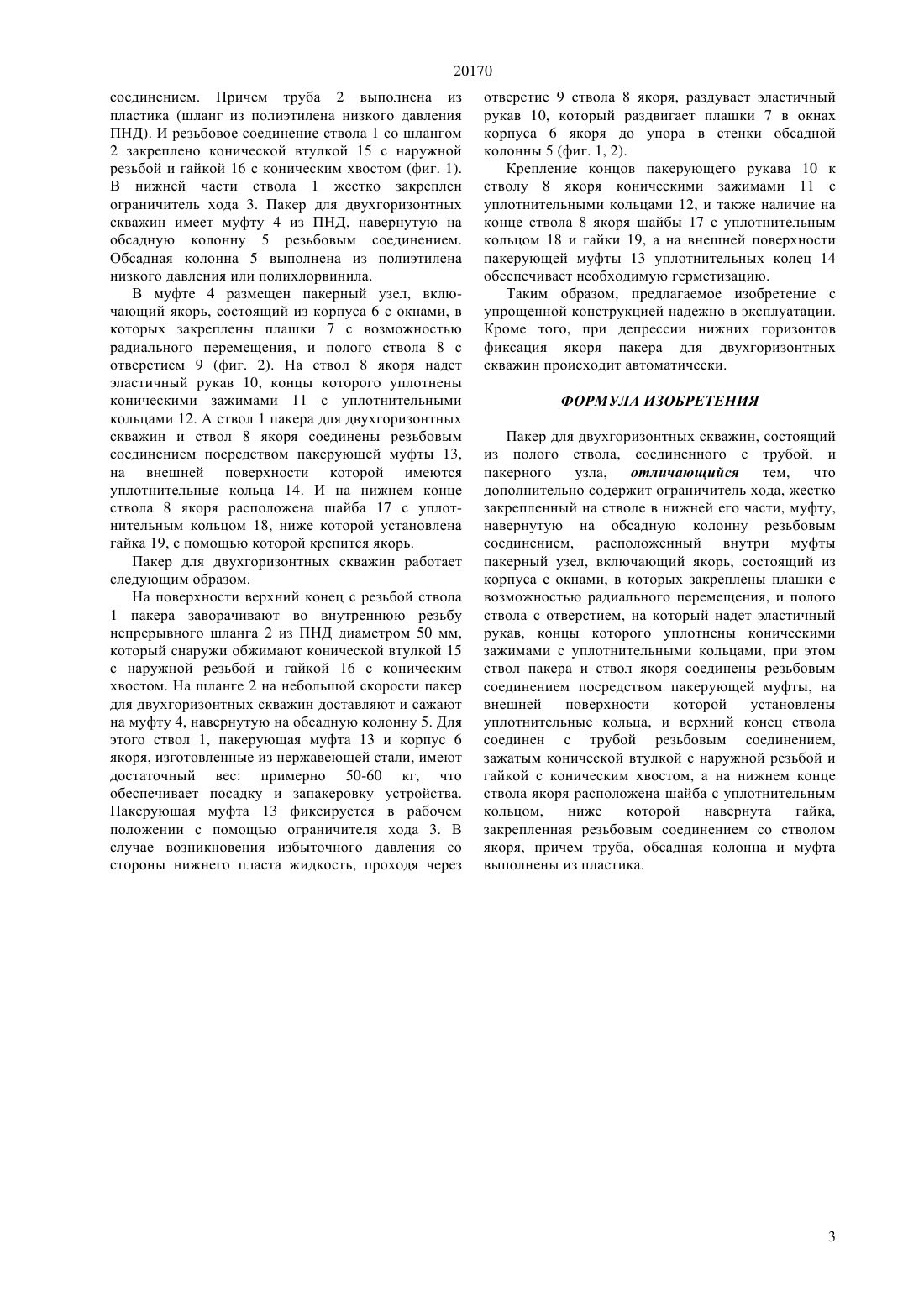

(51) 21 33/12 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Это достигается тем, что известный пакер для двухгоризонтных скважин, состоящий из полого ствола, соединенного с трубой, и пакерного узла,согласно изобретению, дополнительно содержит ограничитель хода, жестко закрепленный на стволе в нижней его части, муфту, навернутую на обсадную колонну резьбовым соединением,расположенный внутри муфты пакерный узел,включающий якорь, состоящий из корпуса с окнами, в которых закреплены плашки с возможностью радиального перемещения, и полого ствола с отверстием, на который надет эластичный рукав, концы которого уплотнены коническими зажимами с уплотнительными кольцами, при этом ствол пакера и ствол якоря соединены резьбовым соединением посредством пакерующей муфты, на внешней поверхности которой установлены уплотнительные кольца, и верхний конец ствола соединен с трубой резьбовым соединением,зажатым конической втулкой с наружной резьбой и гайкой с коническим хвостом, а на нижнем конце ствола якоря расположена шайба с уплотнительным кольцом,ниже которой навернута гайка,закрепленная резьбовым соединением со стволом якоря, причем труба, обсадная колонна и муфта выполнены из пластика.(72) Карманов Тогыс Досмурзаевич Бегун Анатолий Данилович Оралбеков Марат Тилекович Дауренбеков Сарын Джугибаевич Дуйсебаев Сабыржан Оразович(73) Товарищество с ограниченной ответственностью Горнорудная компания , Товарищество с ограниченной ответственностью Институт высоких технологий(54) ПАКЕР ДЛЯ ДВУХГОРИЗОНТНЫХ СКВАЖИН(57) Изобретение относится к технике добычи полезных ископаемых методом подземного выщелачивания, в частности, к разобщению продуктивного пласта с целью селективного воздействия на него в процессе освоения и эксплуатации,предотвращения его перемещения под действием забойного давления. Техническим результатом является надежность в эксплуатации, упрощение конструкции пакера и автоматическая фиксация якоря при депрессии нижних горизонтов. 20170 Изобретение относится к технике добычи полезных ископаемых методом подземного выщелачивания, в частности, к разобщению продуктивного пласта с целью селективного воздействия на него в процессе освоения и эксплуатации,предотвращения его перемещения под действием забойного давления. Известен гидравлический пакер многоразового действия, включающий полый ствол с радиальными каналами и муфтой, установленную на стволе уплотнительную манжету, размещенные на стволе с возможностью перемещения и связанные стопорным элементом верхний конус с плашками и плашкодержателем, установленный под уплотнительной манжетой нижний конус с плашками и нижним плашкодержателем, размещенный концентрично стволу гидроцилиндр, образующий со стволом кольцевую полость, связанную с полостью ствола через радиальные каналы, размещенный в кольцевой полости поршень, взаимодействующий с нижним торцом нижнего конуса и нижним плашкодержателем, и связанный с нижним плашкодержателем патрубок, установленный в кольцевой полости с возможностью фиксации относительно ствола, согласно изобретению, он снабжен шаровыми фиксаторами и упругим кольцом, а верхний конус выполнен с канавкой по наружной образующей и каналами под шаровые фиксаторы и упругое кольцо, при этом ствол имеет выполненный над верхним конусом бурт с наружным диаметром меньшим внутреннего диаметра верхнего конуса, а шаровые фиксаторы установлены с возможностью взаимодействия со стволом и упругим кольцом, при этом стопорные элементы выполнены в виде подпружиненных шариков, а в месте контакта верхнего конуса и плашек выполнены соответственно каналы под стопорные элементы и канавки под их шарики.(Патент 2018628, кл. Е 21 В 33/12, 1994 г.) Недостатком данного устройства является многообразие взаимодействующих узлов и деталей,сложность конструкции. Известно также устройство для разобщения пластов в скважине, включающее по меньшей мере два пакерных узла, соединенных между собой трубой с отверстиями в стенке, каждый из которых содержит корпус и уплотнительный элемент с верхней и нижней опорами, размещенные на стволе,телескопически установленном на полом штоке с отверстиями в стенке, и образующем с корпусом гидравлическую камеру, в которой размещен поршень, взаимодействующий с нижней опорой уплотнительного элемента, причем ствол имеет отверстия в стенке для сообщения через них и отверстия в стенке штока гидравлической камеры с полостью штока, согласно изобретению, шток выполнен в виде отдельных разобщенных между собой патрубков по количеству пакерных узлов, из которых верхний конец патрубка верхнего пакерного узла приспособлен для соединения с колонной труб, на которых устройство спускают в скважину, а верхние концы патрубков других пакерных узлов соединены с трубами,2 соединяющими пакерные узлы между собой, при этом на нижних концах всех патрубков выполнены выступы для ограничения осевых перемещений их внутри стволов, а в отверстиях в стенках соединительных труб установлены клапаны.(Патент 2072025, кл. Е 21 В 33/12, 1997 г.) Недостатком данного устройства является отсутствие фиксации уплотнительного элемента,наличие стопорного кольца, которое не всегда обеспечивает безотказное срабатывание, и очень сложная конструкция. Задачей изобретения является создание пакера для двухгоризонтных скважин, надежного в эксплуатации с более простой конструкцией. Техническим результатом является надежность в эксплуатации, упрощение конструкции пакера и автоматическая фиксация якоря при депрессии нижних горизонтов. Это достигается тем, что известный пакер для двухгоризонтных скважин, состоящий из полого ствола, соединенного с трубой, и пакерного узла,согласно изобретению, дополнительно содержит ограничитель хода, жестко закрепленный на стволе в нижней его части, муфту, навернутую на обсадную колонну резьбовым соединением,расположенный внутри муфты пакерный узел,включающий якорь, состоящий из корпуса с окнами, в которых закреплены плашки с возможностью радиального перемещения, и полого ствола с отверстием, на который надет эластичный рукав, концы которого уплотнены коническими зажимами с уплотнительными кольцами, при этом ствол пакера и ствол якоря соединены резьбовым соединением посредством пакерующей муфты, на внешней поверхности которой установлены уплотнительные кольца, и верхний конец ствола соединен с трубой резьбовым соединением,зажатым конической втулкой с наружной резьбой и гайкой с коническим хвостом, а на нижнем конце ствола якоря расположена шайба с уплотнительным кольцом,ниже которой навернута гайка,закрепленная резьбовым соединением со стволом якоря, причем труба, обсадная колонна и муфта выполнены из пластика. Технический результат достигается за счет введения в конструкцию пакера дополнительно пакерующей муфты из пластика и посадки в нее пакерующего устройства с уплотнительными кольцами. На фиг. 1 представлен общий вид пакера для двухгоризонтных скважин в разрезе в скважине в рабочем положении, фиг 2. - сечение по А-А где 1 ствол, 2 - труба, 3 - ограничитель хода, 4 - муфта, 5 обсадная колонна, 6 -корпус якоря с окнами, 7 плашка, 8 - ствол якоря, 9 - отверстие, 10 эластичный рукав, 11 - конический зажим, 12 уплотнительное кольцо, 13 - пакерующая муфта, 14- уплотнительное кольцо муфты, 15 - коническая втулка с наружной резьбой, 16 - гайка с коническим хвостом, 17 - шайба, 18 - уплотнительное кольцо,19 - гайка. Пакер для двухгоризонтных скважин состоит из ствола 1, соединенного с трубой 2 резьбовым 20170 соединением. Причем труба 2 выполнена из пластика (шланг из полиэтилена низкого давления ПНД). И резьбовое соединение ствола 1 со шлангом 2 закреплено конической втулкой 15 с наружной резьбой и гайкой 16 с коническим хвостом (фиг. 1). В нижней части ствола 1 жестко закреплен ограничитель хода 3. Пакер для двухгоризонтных скважин имеет муфту 4 из ПНД, навернутую на обсадную колонну 5 резьбовым соединением. Обсадная колонна 5 выполнена из полиэтилена низкого давления или полихлорвинила. В муфте 4 размещен пакерный узел, включающий якорь, состоящий из корпуса 6 с окнами, в которых закреплены плашки 7 с возможностью радиального перемещения, и полого ствола 8 с отверстием 9 (фиг. 2). На ствол 8 якоря надет эластичный рукав 10, концы которого уплотнены коническими зажимами 11 с уплотнительными кольцами 12. А ствол 1 пакера для двухгоризонтных скважин и ствол 8 якоря соединены резьбовым соединением посредством пакерующей муфты 13,на внешней поверхности которой имеются уплотнительные кольца 14. И на нижнем конце ствола 8 якоря расположена шайба 17 с уплотнительным кольцом 18, ниже которой установлена гайка 19, с помощью которой крепится якорь. Пакер для двухгоризонтных скважин работает следующим образом. На поверхности верхний конец с резьбой ствола 1 пакера заворачивают во внутреннюю резьбу непрерывного шланга 2 из ПНД диаметром 50 мм,который снаружи обжимают конической втулкой 15 с наружной резьбой и гайкой 16 с коническим хвостом. На шланге 2 на небольшой скорости пакер для двухгоризонтных скважин доставляют и сажают на муфту 4, навернутую на обсадную колонну 5. Для этого ствол 1, пакерующая муфта 13 и корпус 6 якоря, изготовленные из нержавеющей стали, имеют достаточный вес примерно 50-60 кг, что обеспечивает посадку и запакеровку устройства. Пакерующая муфта 13 фиксируется в рабочем положении с помощью ограничителя хода 3. В случае возникновения избыточного давления со стороны нижнего пласта жидкость, проходя через отверстие 9 ствола 8 якоря, раздувает эластичный рукав 10, который раздвигает плашки 7 в окнах корпуса 6 якоря до упора в стенки обсадной колонны 5 (фиг. 1, 2). Крепление концов пакерующего рукава 10 к стволу 8 якоря коническими зажимами 11 с уплотнительными кольцами 12, и также наличие на конце ствола 8 якоря шайбы 17 с уплотнительным кольцом 18 и гайки 19, а на внешней поверхности пакерующей муфты 13 уплотнительных колец 14 обеспечивает необходимую герметизацию. Таким образом, предлагаемое изобретение с упрощенной конструкцией надежно в эксплуатации. Кроме того, при депрессии нижних горизонтов фиксация якоря пакера для двухгоризонтных скважин происходит автоматически. ФОРМУЛА ИЗОБРЕТЕНИЯ Пакер для двухгоризонтных скважин, состоящий из полого ствола, соединенного с трубой, и пакерного узла,отличающийся тем,что дополнительно содержит ограничитель хода, жестко закрепленный на стволе в нижней его части, муфту,навернутую на обсадную колонну резьбовым соединением, расположенный внутри муфты пакерный узел, включающий якорь, состоящий из корпуса с окнами, в которых закреплены плашки с возможностью радиального перемещения, и полого ствола с отверстием, на который надет эластичный рукав, концы которого уплотнены коническими зажимами с уплотнительными кольцами, при этом ствол пакера и ствол якоря соединены резьбовым соединением посредством пакерующей муфты, на внешней поверхности которой установлены уплотнительные кольца, и верхний конец ствола соединен с трубой резьбовым соединением,зажатым конической втулкой с наружной резьбой и гайкой с коническим хвостом, а на нижнем конце ствола якоря расположена шайба с уплотнительным кольцом,ниже которой навернута гайка,закрепленная резьбовым соединением со стволом якоря, причем труба, обсадная колонна и муфта выполнены из пластика.

МПК / Метки

МПК: E21B 33/12

Метки: пакер, скважин, двухгоризонтных
