Спортивная туфля

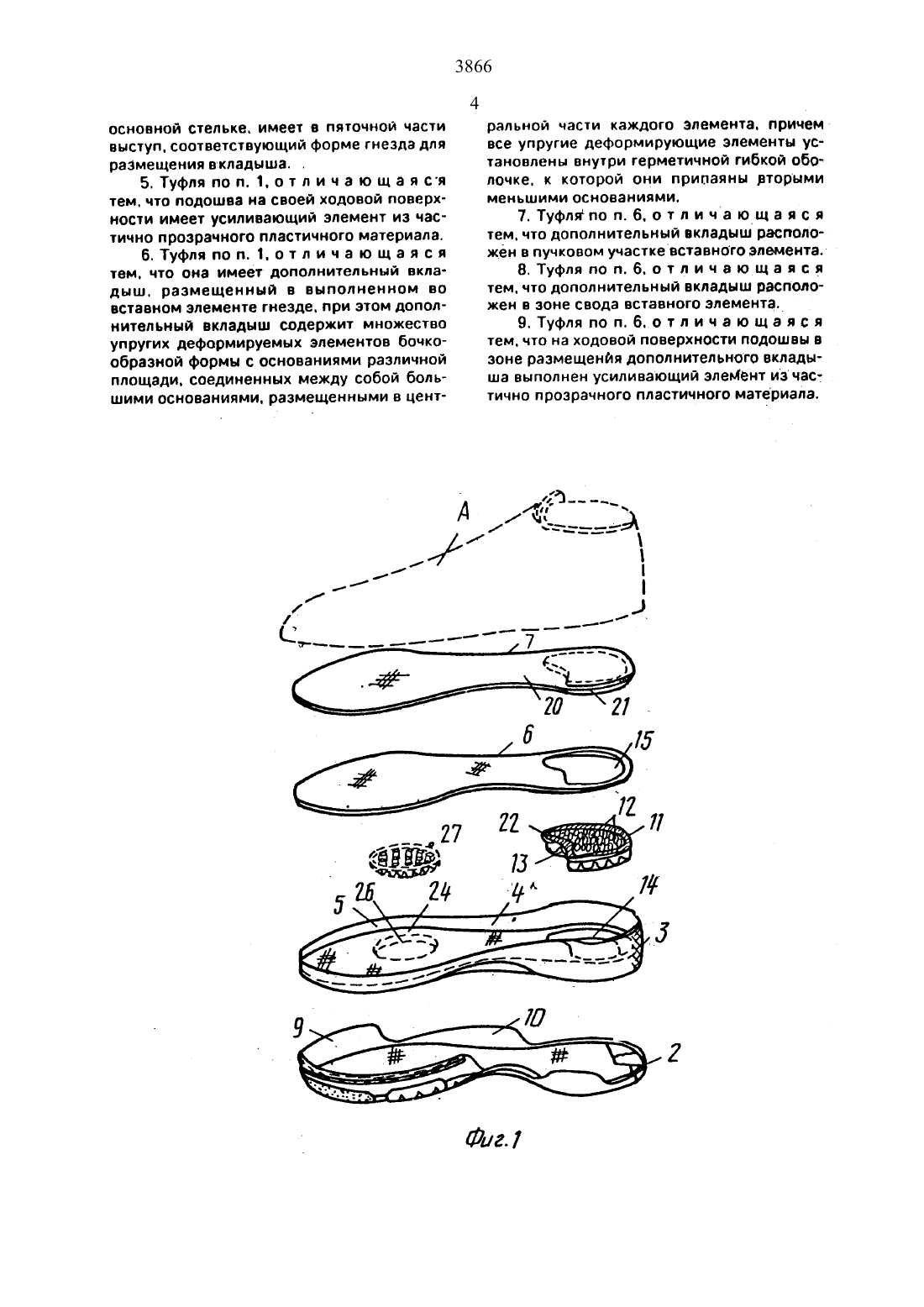

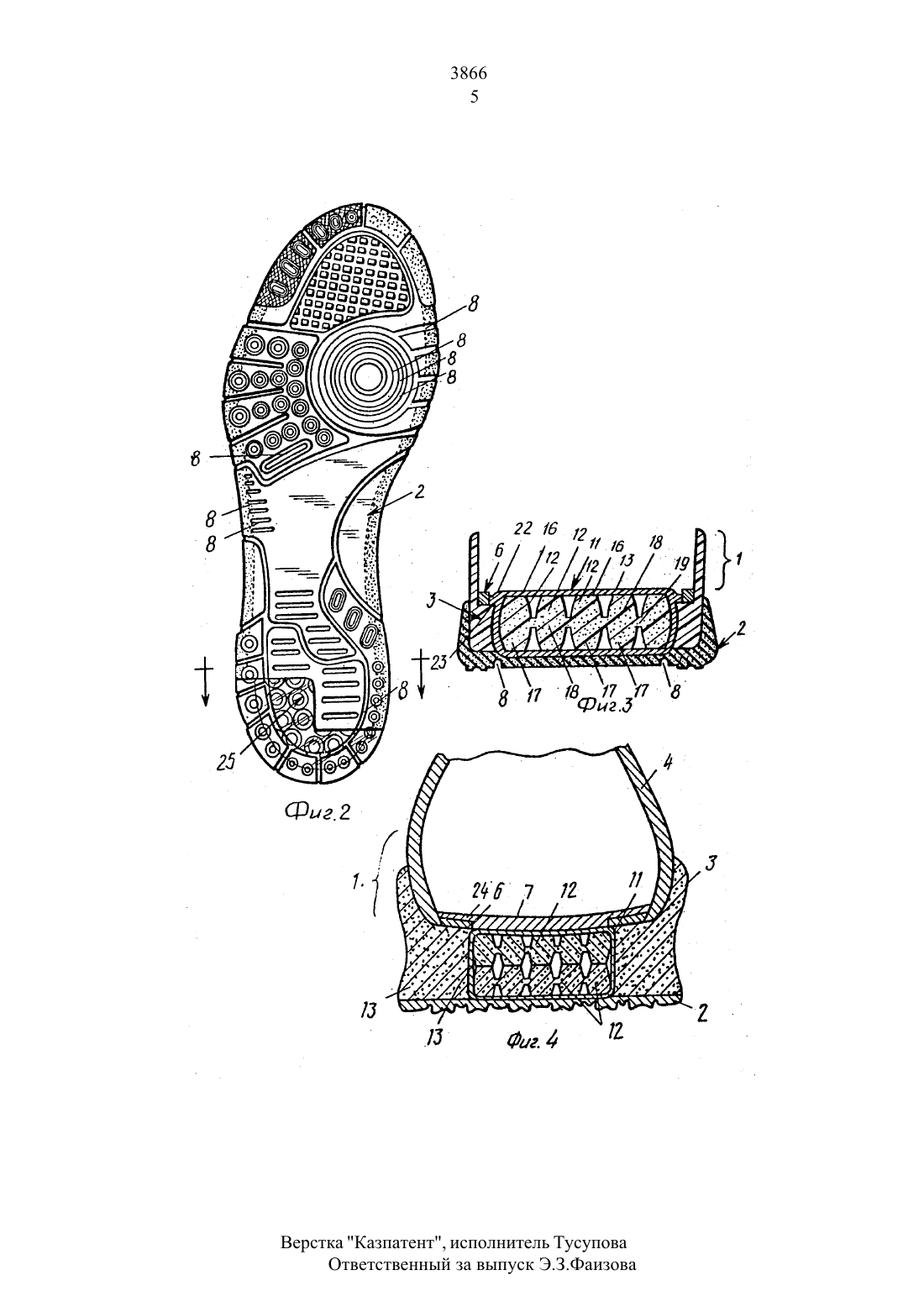

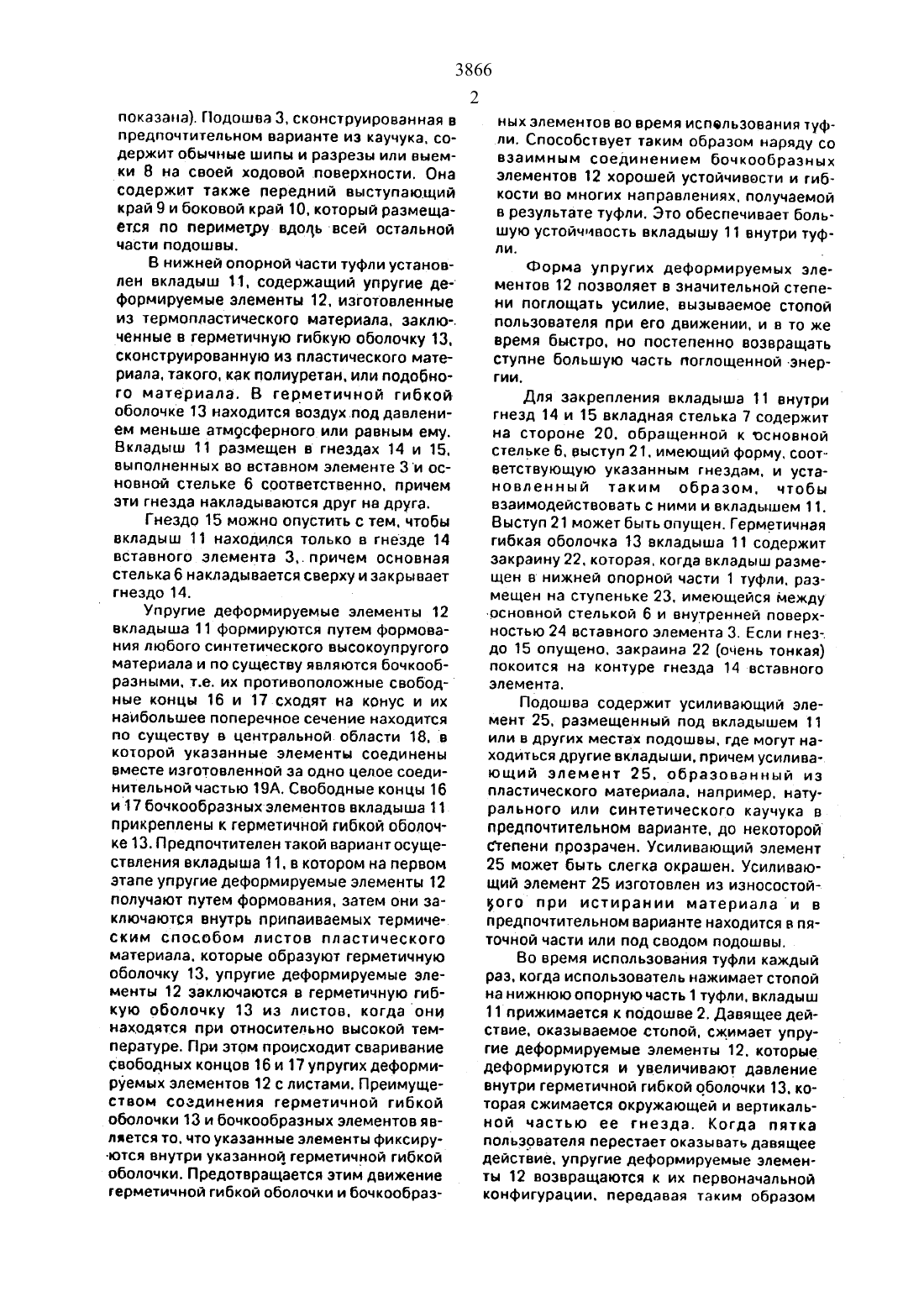

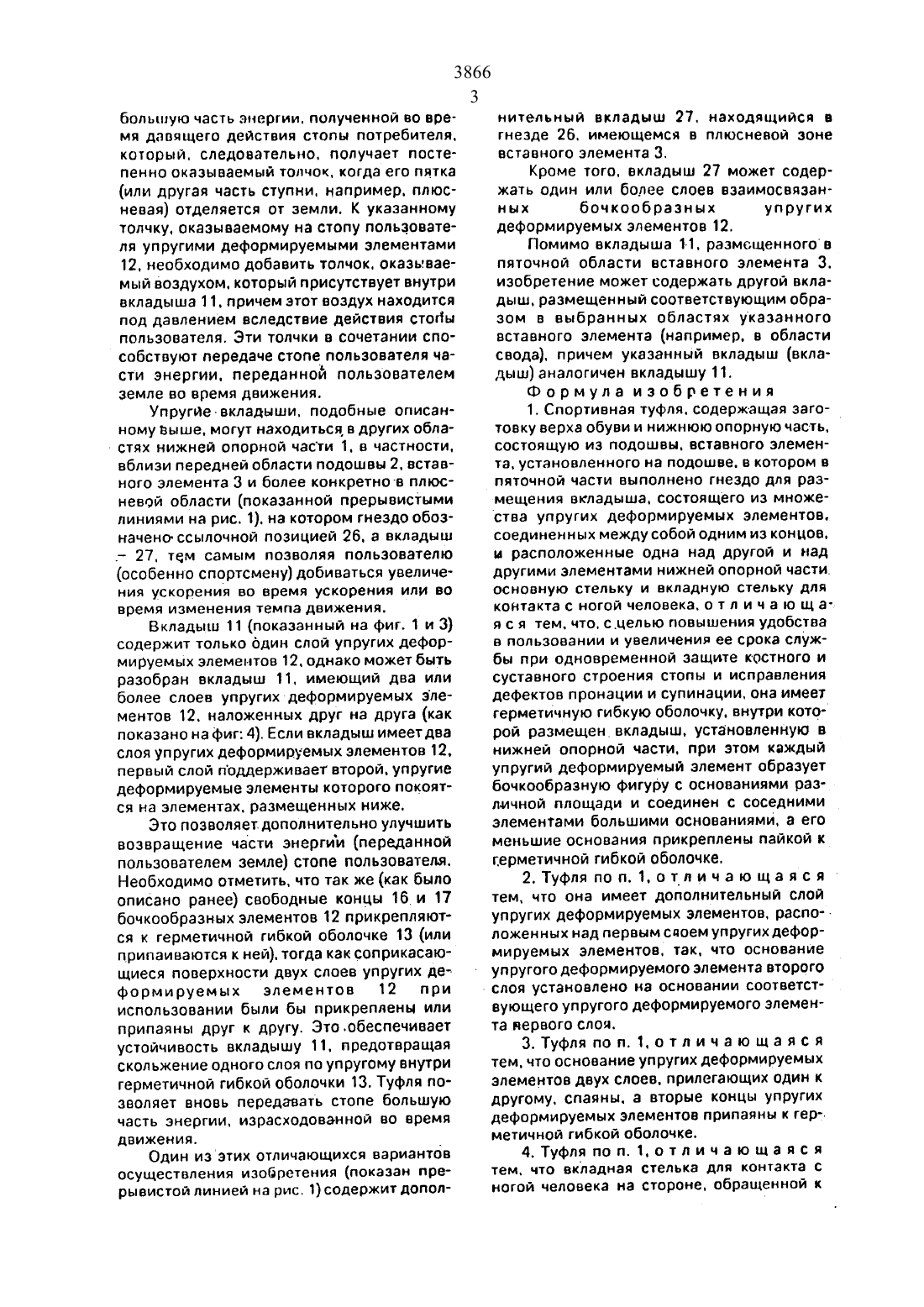

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Использование обувная промышленность. Сущность изобретения спортивная туфля содержит заготовку. верха обуви. и нижнюю опорную часть и расположенную над последней основную и вкпадную стельки. Нижняя опорная часть состоит из подо швы и вставного элемента. установленного на подошве. В меточной части вставного элемента выполнено гнездо для размещения вкладыша. Вкладыш состоит из множества упругих деформируемых элементов. соединенных между сотый одним из концов. Туфля имеет герметичную гибкую оболочку. внутри которой размещен вкладыш. Герметичная гибкая оболочка установлена в нижней опорной части. Каждый упругий деформированный элемент образует бочкообразную фигуру с основаниями различной площади. Каждый упругий деформируемый элемент соединен с соседними большими основаниями. Меньшие основания элементов прикреплены пайкой к герметичной гибкой оболочке. 8 з.п. ф-лы, 4 ил.Изобретение относится к спортивной туфле. состоящей из верха и нижней опорной части. содержащей подошву и вставную часть. установленную на этой подошве. и заключающей в себе наложенные дРУг на друга основную стельку и вкладную стельку. которая соприкасается со стопой пользователя или спортсмена во время использования туфли.Цель изобретения - разработка спортивной туфли. которая удовлетворяет вышеизложенным требованиям и обеспечивает повышение удобства в пользовании иувеличение ее срока службы при одновременной защите костного и суставного строения стопы. а также передает ступице пользователя большую часть толкающего усилия. переданного пользователем земле. а также разработка спортивной туфли. которая не ослабляет толкающее действие. оказываемое пользователем на переднюю часть туф ли. обладает устойчивостью и гибкостью во многих направлениях.На фиг. 1 показан вид опорной части спортивной туфли в разобранном состоянии на фиг. 2 вид снизу спортивной туфли(с ходовой поверхности) на фиг. 3 вид в разрезе по линии Ш-Ш на фиг. 2 на фиг. 4 вид в разреезе нижней опорной части туфлис дополнительным слоем упругих деформируемых элементов.Спортивная туфля содержит заготовку обувй верха А и нижнюю опорную часть 1. содержащую подошву 2. например. из синтетического каучука. к которой прикреплен известным способом вставной элемент 3. например. из термопластического полиуретана. Вставной элемент содержит углубление 4. ограниченное поднятым краем 5. несущее основную стельку 6. например. из пробки, на которой размещена вкладная стелька 7. например из ткани (на рис. 3 непоказана). Подошва 3. сконструированная в предпочтительном варианте из каучука. содержит обычные шипы и разрезы или выемки 8 на своей ходовой поверхности. Она содержит также передний выступающий край 9 и боковой край 10. который размещается по периметру вдоль всей остальной части подошвы.В нижней опорной части туфли установ лен вкладыш 11 . содержащий упругие де формируемые элементы 12. изготовленныеИЗ ТЕВМОППЭСТИЧВСКОГО материала. 3810110 ченные в герметичную гибкую оболочку 13. сконструированную из пластического материала. такого. как полиуретан. или подобного материала. В герметичной гибкой оболочке 13 находится воздухпод давлением меньше атмосферного или равным ему. Вкладыш 11 размещен в гнездах 14 и 15. выполненных во вставном элементе 3 и основной стельке 6 соответственно. причем эти гнезда накладываются друг на друга.Гнездо 15 можно опустить с тем. чтобы вкладыш 11 находился только в гнезде 14 вставного элемента 3 причем основная стелька 6 накладывается сверху и закрывает гнездо 14.Упругие деформируемые элементы 12 вкладыша 11 формируются путем формования любого синтетического высокоупругого материала и по существу являются бочкооб разными. т.е. их противоположные свобод ные концы 16 и 17 сходят на конус и их наибольшее поперечное сечение находится по существу в центральной области 18. в которой указанные элементы соединены вместе изготовленной за одно целое соединительной частью 19 А. Свободные концы 16 иу 1 7 бочкообразных элементов вкладыша 11 прикреплены к герметичной гибкой оболочке 13. Предпочтителен такой вариант осуществления вкладыша 11, в котором на первом этапе упругие деформируемые элементы 12 получают путем формования. затем они заключаются внутрь припаиваемых термическим способом листов пластического материала. которые образуют герметичную оболочку 13. упругие деформируемые элементы 12 заключаются в герметичную гибкую оболочку 13 из листов. когда они находятся при относительно высокой температуре. При этом происходит сваривание свободных концов 16 и 17 упругих деформируемых элементов 12 с листами. Преимуществом соединения герметичной гибкой оболочки 13 и бочкообразных элементов является то. что указанные элементы фиксиру-ются внутри указанной герметичной гибкой оболочки. предотвращается этим движение герметичной гибкой оболочки и бочкообраз 2ных элементов во время использования туфли. Способствует таким образом наряду со взаимным соединением бочкообразных элементов 12 хорошей устойчивости и гибкости во многих направлениях. получаемой в результате туфли. Это обеспечивает большую устойчивость вкладышу 11 внутри туфли. . Форма упругих деформируемых элементов 12 позволяет в значительной степени поглощать усилие. вызываемое стопой пользователя при его движении. и в то же время быстро. но постепенно возвращать ступне большую часть поглощенной знергии.Для закрепления вкладыша 11 внутри гнезд 14 и 15 вкладная стелька 7 содержит на стороне 20. обращенной к основной стельке 6. выступ 21. имеющий форму. соответствующую указанным гнездам. и установленный таким образом. чтобы взаимодействовать с ними и вкладышем 11. Выступ 21 может быть опущен. Герметичная гибкая оболочка 13 вкладыша 11 содержит закраину 22. которая. когда вкладыш размещен в нижней опорной части 1 туфли. размещен на ступеньке 23. имеющейся междуОсновной стелькой 6 и внутренней поверх ностью 24 вставного элемента 3. Если гнездо 15 опущено. закраина 22 (очень тонкая) покоится на контуре гнезда 14 вставного злемента.Подошва содержит усиливающий элемент 25. размещенный под вкладышем 11 ИЛИ В других МЕСТг-Х ПОДОШВЫ. где МОГУТ находиться другие вкладыши. причем усиливающий элемент 25. образованный из пластического материала. например. натурального или синтетического каучука в предпочтительном варианте. до некоторой степени прозрачен. Усиливающий элемент 25 может быть слегка окрашен. Усиливающий элемент 25 изготовлен из износостойкого при истирании материала и в предпочтительном варианте находится в пяточной части или под сводом подошвы.Во время использования туфли каждый раз. когда испольэователь нажимает стопой на нижнюю опорную часть 1 туфли, вкладыш 1 1 прижимается к подошве 2. Давящее действие. оказываемое стопой, сжимает упругие деформируемые элементы 12. которые деформируются и увеличивают давление внутри герметичной гибкой оболочки 13. которая сжимается окружающей и вертикальной частью ее гнезда. Когда пятка пользователя перестает оказывать давящее действие. упругие деформируемые элементы 12 возвращаются к их первоначальной конфигурации. передавая таким образомбольшую часть энергии. полученной во время давящего действия стопы потребителя. который, следовательно. получает постеПеННО ОКЗЗЫВЭВМЫЙ ТОПЧОК. КОГДЭ его ПЯТКЭ(или дРУГая часть ступни. например. плюсневая) отделяется от земли. К указанному толчку. оказываемому на стопу пользователя упругими деформируемыми элементами 12. необходимо добавить толчок. оказываемый воздухом. который присутствует внутри вкладыша 11. причем этот воздух находится под давлением вследствие действия стопы пользователя. Эти толчки в сочетании способствуют передаче стопе пользователя части энергии. переданной пользователем земле ВО ВРЕМЯ ДВИЖЕНИЯ. Упругие-вкладыши. подобные описанному выше. могут находиться в других обла- стях нижней опорной части 1, в частности.вблизи передней области подошвы 2. вставного элемента 3 и более конкретно-в плюсневой области (показанной прерывистыми линиями на рис. 1). на котором гнездо обозначено- ссылочной позицией 26. а вкладыш. 27. тем самым позволяя пользователю(особенно спортсмену) добиваться увеличения ускорения во время ускорения или во время изменения темпа ДВИЖЕНИЯ. Вкладыш 11 (показанный на фиг. 1 и 3)содержит только один слой упругих деформируемых элементов 12. однако может быть разобран вкладыш 11. имеющий два или более слоев упругих-деформируемых алементов 12. наложенных друг на дОУга (как показано на фит 4). Если вкладыш имеетдва слоя упругих деформируемых элементов 12. первый слой поддерживает второй. упругие деформируемые элементы которого покоятся на элементах. размещенных ниже.Это позволяет. дополнительно улучшить возвращение части энергии (переданной пользователем земле) стопе пользователя. Необходимо отметить. что так же (как было описано ранее) свободные концы 16 и 17 бочкообразных элементов 12 прикрепляются к герметичной гибкой оболочке 13 (или припаиваются к ней). тогда как соприкасающиеся поверхности двух слоев упругих деформируемых элементов 12 при использовании были бы прикреплены или припаяны друг к другу. Этосбеспечивает устойчивость вкладышу 11. предотвращая скольжение одного слоя по упругому внутри герметичной гибкой оболочки 13. Туфля позволяет вновь передавать стопе большую часть энергии. израсходованной во времяОдин изэтих отличающихся вариантов осуществления изобретения (показан прерывистой линией на рис. 1)содержит допол 3нительный вкладыш 27. находящийся в гнезде 26. имеющемся в плюсневой зоне вставного элемента 3.Кроме того. вкладыш 27 может содержать Один или более слоев взаимосвязанных бочкообразных упругих деформируемых элементов 12.Помимо вкладыша 11. размсщенногов пяточной области вставного элемента 3. изобретение может содержать другой вкладыш, размещенный соответствующим образом в выбранных областях указанного вставного элемента (например, в области свода). причем указанный вкладыш (вкладыш) аналогичен вкладышу 11.товку верха обуви и нижнюю опорную часть. состоящую из подошвы. вставного элемента. установленного на подошве. в котором в пяточной части выполнено гнездо для размещения вкладыша. состоящего из множества упругих деформируемых элементов. соединенных между собой одним из концов. и расположенные одна над другой и над другими элементами нижней опорной части. основную стельку и вкладную стельку дляКОНТЭКТЗ С НОГОЙ ЧЭПОВЗКЗ. О Т П И Ч а Ю Щ а я с я тем. что. сцелыо повышения удобства в пользовании и увеличения ее срока службы при одновременной защите костного и суставного строения стопы и исправления дефектов пронации и супинации. она имеет герметичную гибкую оболочку. внутри которой размещен. вкладыш. установленную в нижней опорной части. при этом каждый упругий деформируемый элемент образует бочкообраэную фигуру с основаниями различной площади и соединен с соседними элементами большими основаниями. а его меньшие основания прикреплены пайкой к герметичной гибкой оболочке.2.Туфля поп. 1.отличающаяся тем. что она имеет дополнительный слой упругих деформируемых элементов. расположенных над первым споем упругих деформируемых элементов. так, что основание упругого деформируемого элемента второгоСЛОЯ УСТЭНОВПЭНО на ОСНОВЗНИИ СООТВЗТСТвующего упругого деформируемого элемента первого слоя.3.Туфля поп. 1.отличающаяся тем, что основание упругих деформируемых элементов двух слоев. прилегающих один к другому. спаяны. а вторые концы упругих деформируемых элементов припаяны к гер-. метичной гибкой оболочке.4.Туфля поп. Ъотличающаяся тем. ЧТО вкладная стелька для контакта С ногой человека на стороне. обращенной косновной стельке. имеет в пяточной части выступ. соответствующий форме гнезда для размещения вкладыша.5. Туфля поп. отличающаяся тем. что подошва на своей ходовой поверхности имеет усиливающий элемент из частично прозрачного пластичного материала.б.Туфляпоп. Ъотличающаяся тем. что она имеет дополнительный вкладыш. размещенный в выполненном во вставном элементе гнезде. при этом дополнительный вкладыш содержит множество упругих деформируемых элементов бочкообраэной формы с основаниями различной площади. соединенных между собой большими основаниями. размещенными в цент 3866ОЭЛЬНОЙ ЧЗСТИ КЭЖДОГО элемента. ПОИЧЭМвсе упругие деформирующие элементы установпены внутри герметичной гибкой оболочке. к которой они припаяны вторыми меньшими ОСНОВЭНИЯМИ. 7.Туфляпоп.6.отличающаяся тем. что дополнительный вкладыш располо жен в пучковом участкевставного элемента. 8.Туфпя поп.6.отличающаяся тем. что дополнительный вкладыш расположен в эоне свода вставного элемента, 9.Туфляпоп.6.отличающаяся тем. что на ходовой поверхности подошвы в зоне размещения дополнительного вкладыша выполнен усиливающий элемент изнастично прозрачного пластичного материала.
